1. Configurações
Completa do SETUP

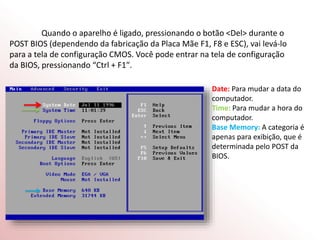

2. Quando o aparelho é ligado, pressionando o botão <Del> durante o
POST BIOS (dependendo da fabricação da Placa Mãe F1, F8 e ESC), vai levá-lo
para a tela de configuração CMOS. Você pode entrar na tela de configuração
da BIOS, pressionando “Ctrl + F1″.
Date: Para mudar a data do
computador.
Time: Para mudar a hora do
computador.
Base Memory: A categoria é
apenas para exibição, que é
determinada pelo POST da
BIOS.

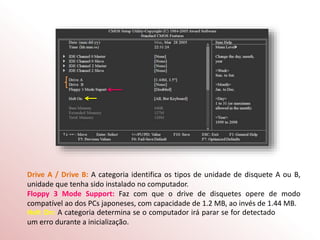

3. Drive A / Drive B: A categoria identifica os tipos de unidade de disquete A ou B,
unidade que tenha sido instalado no computador.
Floppy 3 Mode Support: Faz com que o drive de disquetes opere de modo
compatível ao dos PCs japoneses, com capacidade de 1.2 MB, ao invés de 1.44 MB.
Holt On: A categoria determina se o computador irá parar se for detectado
um erro durante a inicialização.

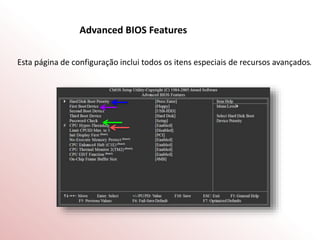

4. Advanced BIOS Features
Esta página de configuração inclui todos os itens especiais de recursos avançados.

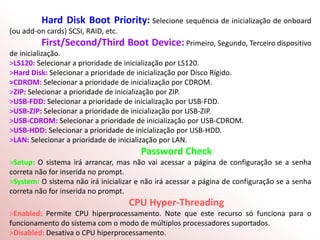

5. Hard Disk Boot Priority: Selecione sequência de inicialização de onboard
(ou add-on cards) SCSI, RAID, etc.
First/Second/Third Boot Device: Primeiro, Segundo, Terceiro dispositivo
de inicialização.
>LS120: Selecionar a prioridade de inicialização por LS120.
>Hard Disk: Selecionar a prioridade de inicialização por Disco Rígido.
>CDROM: Selecionar a prioridade de inicialização por CDROM.
>ZIP: Selecionar a prioridade de inicialização por ZIP.
>USB-FDD: Selecionar a prioridade de inicialização por USB-FDD.
>USB-ZIP: Selecionar a prioridade de inicialização por USB-ZIP.
>USB-CDROM: Selecionar a prioridade de inicialização por USB-CDROM.
>USB-HDD: Selecionar a prioridade de inicialização por USB-HDD.
>LAN: Selecionar a prioridade de inicialização por LAN.
Password Check
>Setup: O sistema irá arrancar, mas não vai acessar a página de configuração se a senha
correta não for inserida no prompt.
>System: O sistema não irá inicializar e não irá acessar a página de configuração se a senha
correta não for inserida no prompt.
CPU Hyper-Threading
>Enabled: Permite CPU hiperprocessamento. Note que este recurso só funciona para o
funcionamento do sistema com o modo de múltiplos processadores suportados.
>Disabled: Desativa o CPU hiperprocessamento.

6. Integrated Peripherals
Esta página de configuração inclui todos os periféricos onboard.

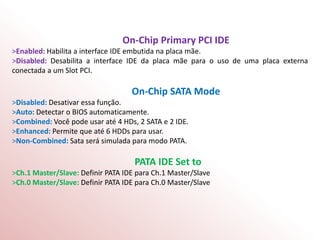

7. On-Chip Primary PCI IDE
>Enabled: Habilita a interface IDE embutida na placa mãe.
>Disabled: Desabilita a interface IDE da placa mãe para o uso de uma placa externa
conectada a um Slot PCI.
On-Chip SATA Mode
>Disabled: Desativar essa função.
>Auto: Detectar o BIOS automaticamente.
>Combined: Você pode usar até 4 HDs, 2 SATA e 2 IDE.
>Enhanced: Permite que até 6 HDDs para usar.
>Non-Combined: Sata será simulada para modo PATA.
PATA IDE Set to
>Ch.1 Master/Slave: Definir PATA IDE para Ch.1 Master/Slave
>Ch.0 Master/Slave: Definir PATA IDE para Ch.0 Master/Slave

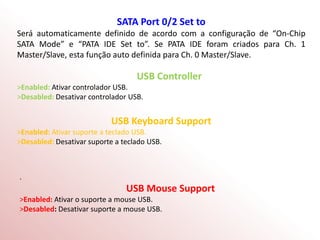

8. SATA Port 0/2 Set to
Será automaticamente definido de acordo com a configuração de “On-Chip
SATA Mode” e “PATA IDE Set to”. Se PATA IDE foram criados para Ch. 1
Master/Slave, esta função auto definida para Ch. 0 Master/Slave.
USB Controller
>Enabled: Ativar controlador USB.
>Desabled: Desativar controlador USB.
USB Keyboard Support
>Enabled: Ativar suporte a teclado USB.
>Desabled: Desativar suporte a teclado USB.
.
USB Mouse Support
>Enabled: Ativar o suporte a mouse USB.
>Desabled: Desativar suporte a mouse USB.

9. AC97 Audio
>Auto: Auto detectar AC97 função de áudio.
>Desativar: Desativar AC97 função de áudio.
Onboard H/W LAN
>Enabled: Ativar Onboard H/W função LAN.
>Desabled: Desativar a funçãoOnboard H/W função LAN.
Onboard Lan boot ROM
>Enabled: Ativa a função de ROM de inicialização do chip LAN integrado.
>Desabled: Desativar esta função.
Onboard Serial Port 1
>Auto: BIOS irá configurar automaticamente o endereço de uma porta.
>3F8/IRQ4: Ativar porta de série a bordo de um endereço é 3F8.
>2F8/IRQ3: Ativar porta de série a bordo de um endereço é 2F8.
>3E8/IRQ4: Ativar porta de série a bordo de um endereço é 3E8.
>2E8/IRQ3: Ativar porta de série a bordo de um endereço é 2E8.
>Desabled: Desativar a porta de série a bordo1.

10. Onboard Serial Port 2
>Auto: BIOS irá configurar automaticamente o endereço de duas portas.
>3F8/IRQ4: Ativar porta de série a bordo de um endereço é 3F8.
>2F8/IRQ3: Ativar porta de série a bordo de um endereço é 2F8.
>3E8/IRQ4: Ativar porta de série a bordo de um endereço é 3E8.
>2E8/IRQ3: Ativar porta de série a bordo de um endereço é 2E8.
>Desabled: Desativar a porta de série a bordo1.
Onboard Parallel Port
>Desabled: Desativar porta LPT onboard.
>378/IRQ7: Ativar porta LPT onboard e endereço é 378/IRQ7.
>3BC/IRQ7: Ativar porta LPT onboard e endereço é 3BC/IRQ7.
Parallel Port Mode
>SPP: Utilizar a porta paralela como Standard Parallel Port.
>EPP: Usando a porta paralela como Enhanced Parallel Port.
>ECP: utilizar a porta paralela como Extended Capabilities Port.
>ECP + EPP: Utilizar a porta paralela como modo ECP e EPP.

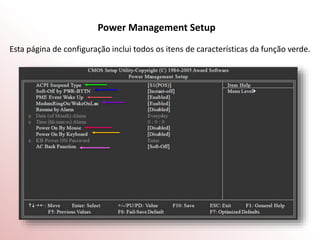

11. Power Management Setup
Esta página de configuração inclui todos os itens de características da função verde.

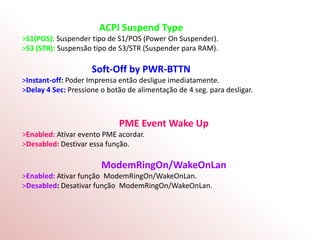

12. ACPI Suspend Type
>S1(POS): Suspender tipo de S1/POS (Power On Suspender).
>S3 (STR): Suspensão tipo de S3/STR (Suspender para RAM).
Soft-Off by PWR-BTTN
>Instant-off: Poder Imprensa então desligue imediatamente.
>Delay 4 Sec: Pressione o botão de alimentação de 4 seg. para desligar.
PME Event Wake Up
>Enabled: Ativar evento PME acordar.
>Desabled: Destivar essa função.
ModemRingOn/WakeOnLan
>Enabled: Ativar função ModemRingOn/WakeOnLan.
>Desabled: Desativar função ModemRingOn/WakeOnLan.

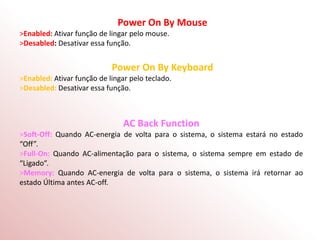

13. Power On By Mouse
>Enabled: Ativar função de lingar pelo mouse.
>Desabled: Desativar essa função.
Power On By Keyboard
>Enabled: Ativar função de lingar pelo teclado.
>Desabled: Desativar essa função.
AC Back Function
>Soft-Off: Quando AC-energia de volta para o sistema, o sistema estará no estado
“Off”.
>Full-On: Quando AC-alimentação para o sistema, o sistema sempre em estado de
“Ligado”.
>Memory: Quando AC-energia de volta para o sistema, o sistema irá retornar ao
estado Última antes AC-off.

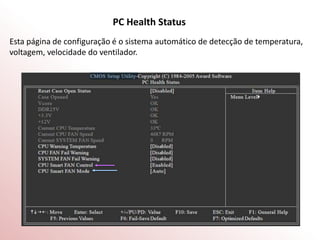

14. PC Health Status
Esta página de configuração é o sistema automático de detecção de temperatura,
voltagem, velocidade do ventilador.

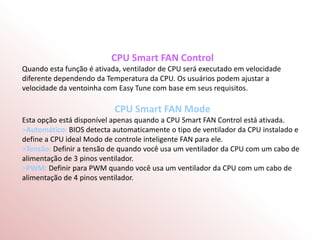

15. CPU Smart FAN Control
Quando esta função é ativada, ventilador de CPU será executado em velocidade
diferente dependendo da Temperatura da CPU. Os usuários podem ajustar a
velocidade da ventoinha com Easy Tune com base em seus requisitos.
CPU Smart FAN Mode
Esta opção está disponível apenas quando a CPU Smart FAN Control está ativada.
>Automático: BIOS detecta automaticamente o tipo de ventilador da CPU instalado e
define a CPU ideal Modo de controle inteligente FAN para ele.
>Tensão: Definir a tensão de quando você usa um ventilador da CPU com um cabo de
alimentação de 3 pinos ventilador.
>PWM: Definir para PWM quando você usa um ventilador da CPU com um cabo de
alimentação de 4 pinos ventilador.

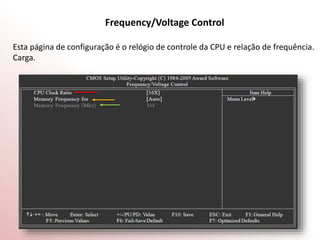

16. Frequency/Voltage Control
Esta página de configuração é o relógio de controle da CPU e relação de frequência.
Carga.

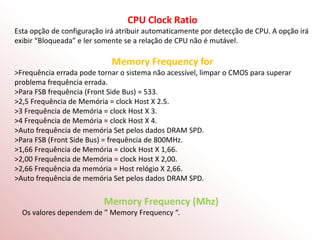

17. CPU Clock Ratio
Esta opção de configuração irá atribuir automaticamente por detecção de CPU. A opção irá
exibir “Bloqueada” e ler somente se a relação de CPU não é mutável.
Memory Frequency for
>Frequência errada pode tornar o sistema não acessível, limpar o CMOS para superar
problema frequência errada.
>Para FSB frequência (Front Side Bus) = 533.
>2,5 Frequência de Memória = clock Host X 2.5.
>3 Frequência de Memória = clock Host X 3.
>4 Frequência de Memória = clock Host X 4.
>Auto frequência de memória Set pelos dados DRAM SPD.
>Para FSB (Front Side Bus) = frequência de 800MHz.
>1,66 Frequência de Memória = clock Host X 1,66.
>2,00 Frequência de Memória = clock Host X 2,00.
>2,66 Frequência da memória = Host relógio X 2,66.
>Auto frequência de memória Set pelos dados DRAM SPD.
Memory Frequency (Mhz)
Os valores dependem de ” Memory Frequency “.

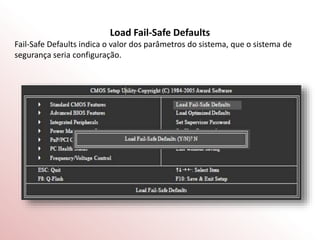

18. Load Fail-Safe Defaults
Fail-Safe Defaults indica o valor dos parâmetros do sistema, que o sistema de
segurança seria configuração.

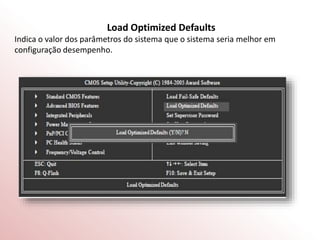

19. Load Optimized Defaults
Indica o valor dos parâmetros do sistema que o sistema seria melhor em
configuração desempenho.

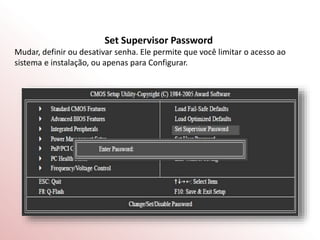

20. Set Supervisor Password
Mudar, definir ou desativar senha. Ele permite que você limitar o acesso ao
sistema e instalação, ou apenas para Configurar.

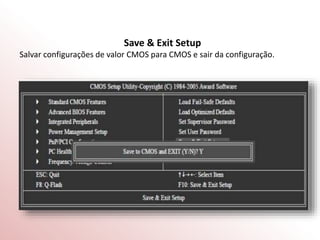

21. Save & Exit Setup
Salvar configurações de valor CMOS para CMOS e sair da configuração.

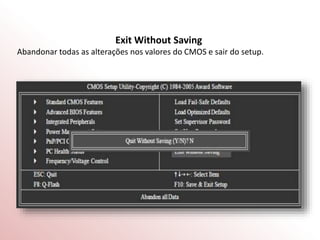

22. Exit Without Saving
Abandonar todas as alterações nos valores do CMOS e sair do setup.
