Eletrónica Fundamental
Módulo 1 – Noções Básicas de Eletricidade

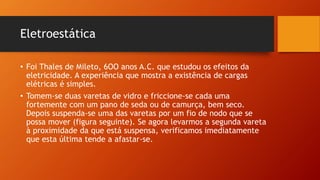

Eletroestática
• Foi Thales de Mileto, 6OO anos A.C. que estudou os efeitos da
eletricidade. A experiência que mostra a existência de cargas
elétricas é simples.

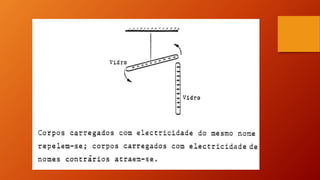

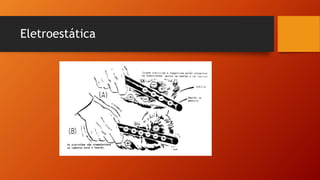

• Tomem-se duas varetas de vidro e friccione-se cada uma
fortemente com um pano de seda ou de camurça, bem seco.
Depois suspenda-se uma das varetas por um fio de nodo que se
possa mover (figura seguinte). Se agora levarmos a segunda vareta
à proximidade da que está suspensa, verificamos imediatamente
que esta última tende a afastar-se.

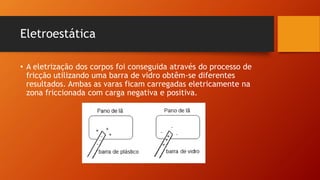

Eletroestática
• A eletrização dos corpos foi conseguida através do processo de
fricção utilizando uma barra de vidro obtêm-se diferentes
resultados. Ambas as varas ficam carregadas eletricamente na
zona friccionada com carga negativa e positiva.
Eletroestática

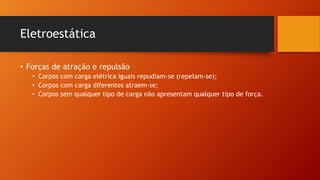

• Forças de atração e repulsão
• Corpos com carga elétrica iguais repudiam-se (repelam-se);
• Corpos com carga diferentes atraem-se;
• Corpos sem qualquer tipo de carga não apresentam qualquer tipo de força.
Eletroestática

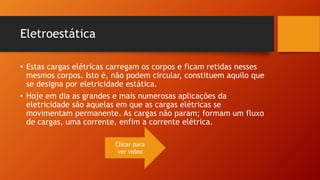

Eletroestática
• Estas cargas elétricas carregam os corpos e ficam retidas nesses
mesmos corpos. Isto é, não podem circular, constituem aquilo que
se designa por eletricidade estática.
• Hoje em dia as grandes e mais numerosas aplicações da
eletricidade são aquelas em que as cargas elétricas se
movimentam permanente. As cargas não param; formam um fluxo
de cargas, uma corrente, enfim a corrente elétrica.
Clicar para
ver vídeo

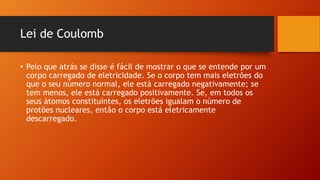

Lei de Coulomb
• Pelo que atrás se disse é fácil de mostrar o que se entende por um
corpo carregado de eletricidade. Se o corpo tem mais eletrões do
que o seu número normal, ele está carregado negativamente; se
tem menos, ele está carregado positivamente. Se, em todos os
seus átomos constituintes, os eletrões igualam o número de
protões nucleares, então o corpo está eletricamente
descarregado.

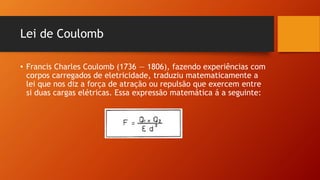

Lei de Coulomb
• Francis Charles Coulomb (1736 — 1806), fazendo experiências com
corpos carregados de eletricidade, traduziu matematicamente a
lei que nos diz a força de atração ou repulsão que exercem entre
si duas cargas elétricas. Essa expressão matemática á a seguinte:
Lei de Coulomb

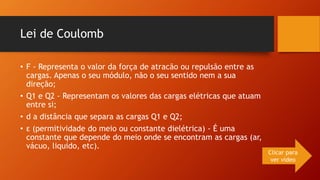

• F - Representa o valor da força de atracão ou repulsão entre as
cargas. Apenas o seu módulo, não o seu sentido nem a sua
direção;
• Q1 e Q2 - Representam os valores das cargas elétricas que atuam
entre si;
• d a distância que separa as cargas Q1 e Q2;
• ε (permitividade do meio ou constante dielétrica) - É uma
constante que depende do meio onde se encontram as cargas (ar,
vácuo, liquido, etc).
Clicar para
ver vídeo
Materiais
• ISOLADORES
Os átomos que têm entre 5 e 8 eletrões de valência não cedem
facilmente eletrões já que a sua camada de valência está quase
completa (para estar completa deveria ter 8 eletrões de valência).
O vidro, a mica, a borracha estão neste caso. Estes materiais não
são condutores de corrente elétrica (Isoladores) porque não têm
eletrões livres sendo necessário aplicar-lhes uma grande energia
para passar os eletrões de banda de valência para a banda de
condução.
Materiais

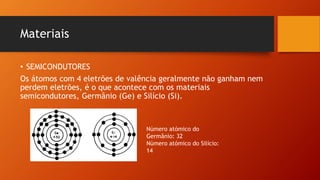

• SEMICONDUTORES
Os átomos com 4 eletrões de valência geralmente não ganham nem
perdem eletrões, é o que acontece com os materiais
semicondutores, Germânio (Ge) e Silício (Si).
Número atómico do
Germânio: 32
Número atómico do Silício:
14

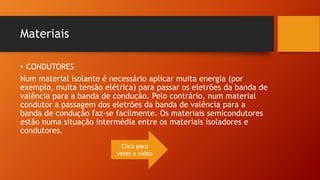

Materiais
• CONDUTORES
Num material isolante é necessário aplicar muita energia (por
exemplo, muita tensão elétrica) para passar os eletrões da banda de
valência para a banda de condução. Pelo contrário, num material
condutor a passagem dos eletrões da banda de valência para a
banda de condução faz-se facilmente. Os materiais semicondutores
estão numa situação intermédia entre os materiais isoladores e
condutores.
Clica para
veres o vídeo
Energia
• Entende-se por energia produzida por um corpo, a capacidade que
este possui para produzir trabalho. Exemplos: corte de madeira;
levantar e deslocar pesos, construir uma casa; andar de bicicleta;
etc.
• As fontes de energia podem ser de diferentes tipos:
• Renováveis: Teoricamente inesgotáveis que derivam do sol, do movimento
das águas e do vento. Como exemplos a energia solar, energia hidroelétrica,
energia das marés, energia eólica, etc.
• Não renováveis: Esgotam-se ao longo do tempo e são de duração limitada.
São produzidas a partir de petróleo, carvão, minerais. Como exemplo a
energia termoelétrica.

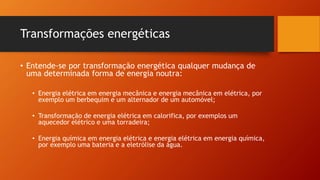

Transformações energéticas
• Entende-se por transformação energética qualquer mudança de
uma determinada forma de energia noutra:
• Energia elétrica em energia mecânica e energia mecânica em elétrica, por
exemplo um berbequim e um alternador de um automóvel;
• Transformação de energia elétrica em calorifica, por exemplos um
aquecedor elétrico e uma torradeira;
• Energia química em energia elétrica e energia elétrica em energia química,
por exemplo uma bateria e a eletrólise da água.
Lei da conservação da energia
“ Na natureza nada se cria nada se perde, tudo se transforma”
Lavoisier, 1743-1794
Lei da conservação da energia
• Num sistema energético, não há criação nem destruição de
energia, mas apenas transformações e transferências de energia:
se o sistema for isolado, a energia total mantém-se constante,
uma vez que não existem transferências energéticas.
Clicar para
ver vídeo 1
Clicar para
ver vídeo 2

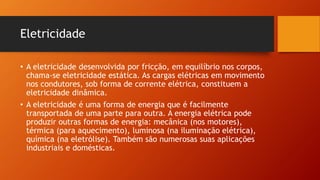

Eletricidade
• A eletricidade desenvolvida por fricção, em equilíbrio nos corpos,
chama-se eletricidade estática. As cargas elétricas em movimento
nos condutores, sob forma de corrente elétrica, constituem a
eletricidade dinâmica.
• A eletricidade é uma forma de energia que é facilmente
transportada de uma parte para outra. A energia elétrica pode
produzir outras formas de energia: mecânica (nos motores),
térmica (para aquecimento), luminosa (na iluminação elétrica),
química (na eletrólise). Também são numerosas suas aplicações
industriais e domésticas.

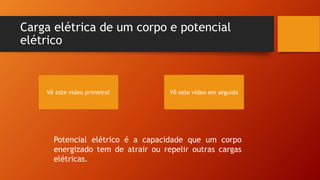

Carga elétrica de um corpo e potencial
elétrico
Vê este vídeo primeiro! Vê este vídeo em seguida
Potencial elétrico é a capacidade que um corpo
energizado tem de atrair ou repelir outras cargas
elétricas.

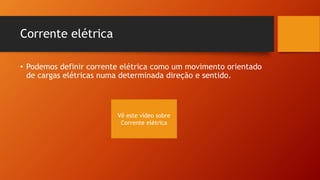

Corrente elétrica
• Podemos definir corrente elétrica como um movimento orientado
de cargas elétricas numa determinada direção e sentido.
Vê este vídeo sobre
Corrente elétrica

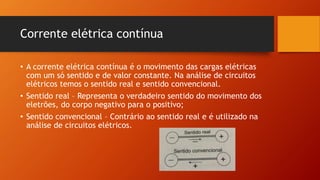

Corrente elétrica contínua
• A corrente elétrica contínua é o movimento das cargas elétricas
com um só sentido e de valor constante. Na análise de circuitos
elétricos temos o sentido real e sentido convencional.
• Sentido real – Representa o verdadeiro sentido do movimento dos
eletrões, do corpo negativo para o positivo;
• Sentido convencional – Contrário ao sentido real e é utilizado na
análise de circuitos elétricos.

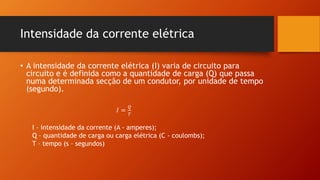

Intensidade da corrente elétrica
• A intensidade da corrente elétrica (I) varia de circuito para
circuito e é definida como a quantidade de carga (Q) que passa
numa determinada secção de um condutor, por unidade de tempo
(segundo).
퐼 =
푄
푇
I – intensidade da corrente (A - amperes);
Q – quantidade de carga ou carga elétrica (C - coulombs);
T – tempo (s – segundos)
• Quando o tempo está em horas, Q vem em ampere-hora
( 1Ah = 3 600 C , pois 1h = 3 600 s)
Utilizam-se frequentemente os seguintes submúltiplos:
mili (m) = 10-3 = 0,001 Ex: 1 μ A = 1 microampere =
micro (μ) = 10-6 = 0,000001 0,000001 A
nano (n) = 10-9
pico (p) = 10-12

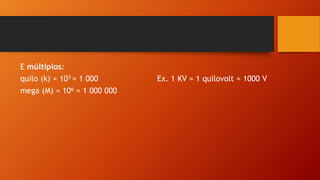

E múltiplos:
quilo (k) = 103 = 1 000 Ex. 1 KV = 1 quilovolt = 1000 V
mega (M) = 106 = 1 000 000

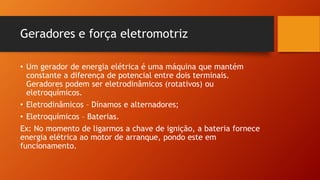

Geradores e força eletromotriz
• Um gerador de energia elétrica é uma máquina que mantém
constante a diferença de potencial entre dois terminais.
Geradores podem ser eletrodinâmicos (rotativos) ou
eletroquímicos.
• Eletrodinâmicos – Dínamos e alternadores;
• Eletroquímicos – Baterias.
Ex: No momento de ligarmos a chave de ignição, a bateria fornece
energia elétrica ao motor de arranque, pondo este em
funcionamento.
Princípio de funcionamento do gerador de
corrente contínua
Circuito elétrico
constituído por gerador e
uma lâmpada: E – força
eletromotriz do gerador;
U – diferença de potencial
aos terminais do gerador.
• Um gerador é por definição um aparelho que mantém constante a
diferença de potencial U aos seus terminais.
• Quando ligamos o terminal positivo do gerador ao terminal A da
lâmpada e o terminal negativo do gerador ao terminal B da
lâmpada, vai haver movimento de cargas elétricas de um terminal
para o outro, através dos condutores e percorrendo a lâmpada.
• De acordo com o sentido convencional da corrente, deslocar-se-ão
cargas positivas do terminal positivo em direção ao negativo
(segundo o sentido real, serão eletrões em sentido contrário).

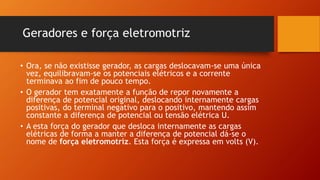

• Ora, se não existisse gerador, as cargas deslocavam-se uma única
vez, equilibravam-se os potenciais elétricos e a corrente
terminava ao fim de pouco tempo.
• O gerador tem exatamente a função de repor novamente a
diferença de potencial original, deslocando internamente cargas
positivas, do terminal negativo para o positivo, mantendo assim
constante a diferença de potencial ou tensão elétrica U.
• A esta força do gerador que desloca internamente as cargas
elétricas de forma a manter a diferença de potencial dá-se o
nome de força eletromotriz. Esta força é expressa em volts (V).

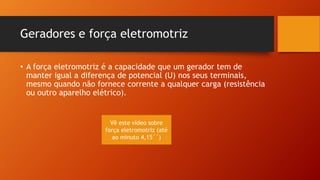

Geradores e força eletromotriz
• A força eletromotriz é a capacidade que um gerador tem de
manter igual a diferença de potencial (U) nos seus terminais,
mesmo quando não fornece corrente a qualquer carga (resistência
ou outro aparelho elétrico).
Vê este vídeo sobre
força eletromotriz (até
ao minuto 4,15´´)

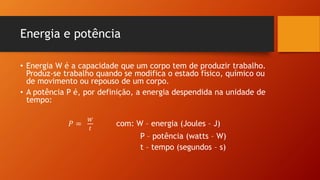

Energia e potência
• Energia W é a capacidade que um corpo tem de produzir trabalho.
Produz-se trabalho quando se modifica o estado físico, químico ou
de movimento ou repouso de um corpo.
• A potência P é, por definição, a energia despendida na unidade de
tempo:
푃 =
푊
푡
com: W – energia (Joules – J)
P – potência (watts – W)
t – tempo (segundos – s)

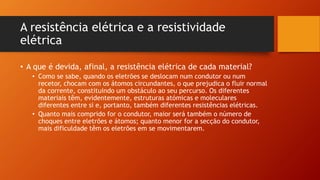

A resistência elétrica e a resistividade
elétrica
• A que é devida, afinal, a resistência elétrica de cada material?
• Como se sabe, quando os eletrões se deslocam num condutor ou num
recetor, chocam com os átomos circundantes, o que prejudica o fluir normal
da corrente, constituindo um obstáculo ao seu percurso. Os diferentes
materiais têm, evidentemente, estruturas atómicas e moleculares
diferentes entre si e, portanto, também diferentes resistências elétricas.
• Quanto mais comprido for o condutor, maior será também o número de
choques entre eletrões e átomos; quanto menor for a secção do condutor,
mais dificuldade têm os eletrões em se movimentarem.
A resistência elétrica e a resistividade
elétrica
Concluímos portanto, que a resistência elétrica R de um condutor depende
essencialmente de três fatores:
• Natureza do condutor (resistividade elétrica )
• Comprimento do condutor (L)
• Secção do condutor (S)
A resistência elétrica e a resistividade
elétrica

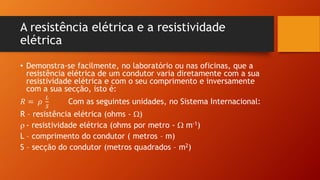

• Demonstra-se facilmente, no laboratório ou nas oficinas, que a
resistência elétrica de um condutor varia diretamente com a sua
resistividade elétrica e com o seu comprimento e inversamente
com a sua secção, isto é:
푅 = 휌
퐿
푆
Com as seguintes unidades, no Sistema Internacional:
R – resistência elétrica (ohms - )
 - resistividade elétrica (ohms por metro -  m-1)
L – comprimento do condutor ( metros – m)
S – secção do condutor (metros quadrados – m2)

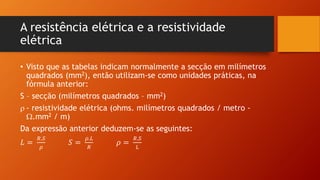

A resistência elétrica e a resistividade
elétrica
• Visto que as tabelas indicam normalmente a secção em milímetros
quadrados (mm2), então utilizam-se como unidades práticas, na
fórmula anterior:
S – secção (milímetros quadrados – mm2)
 - resistividade elétrica (ohms. milímetros quadrados / metro -
.mm2 / m)
Da expressão anterior deduzem-se as seguintes:
퐿 =
푅.푆
휌
푆 =
휌.퐿
푅
휌 =
푅.푆
퐿
A resistência elétrica e a resistividade
elétrica
• A resistividade elétrica de um condutor define-se como o valor da
sua resistência elétrica quando o comprimento L e a secção S são
unitários (L = 1 metro e S = 1 metro quadrado).

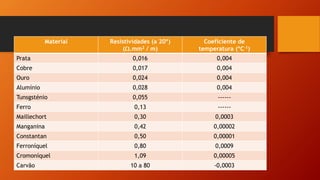

• Na tabela seguinte, apresentamos valores da resistividade elétrica
( a 20ºC) de alguns dos condutores mais utilizados.
Material Resistividades (a 20º)
(.mm2 / m)
Coeficiente de
temperatura (ºC-1)
Prata 0,016 0,004
Cobre 0,017 0,004
Ouro 0,024 0,004
Alumínio 0,028 0,004
Tunsgsténio 0,055 ------
Ferro 0,13 ------
Maillechort 0,30 0,0003
Manganina 0,42 0,00002
Constantan 0,50 0,00001
Ferroníquel 0,80 0,0009
Cromoníquel 1,09 0,00005
Carvão 10 a 80 -0,0003

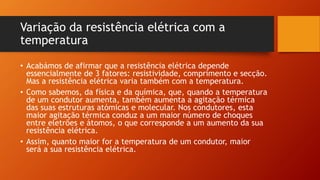

Variação da resistência elétrica com a
temperatura
• Acabámos de afirmar que a resistência elétrica depende
essencialmente de 3 fatores: resistividade, comprimento e secção.
Mas a resistência elétrica varia também com a temperatura.
• Como sabemos, da física e da química, que, quando a temperatura
de um condutor aumenta, também aumenta a agitação térmica
das suas estruturas atómicas e molecular. Nos condutores, esta
maior agitação térmica conduz a um maior número de choques
entre eletrões e átomos, o que corresponde a um aumento da sua
resistência elétrica.
• Assim, quanto maior for a temperatura de um condutor, maior
será a sua resistência elétrica.

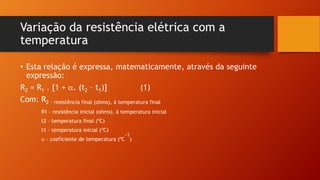

Variação da resistência elétrica com a
temperatura
• Esta relação é expressa, matematicamente, através da seguinte
expressão:
R2 = R1 . [1 + . (t2 – t1)] (1)
Com: R2 – resistência final (ohms), à temperatura final
R1 – resistência inicial (ohms), à temperatura inicial
t2 – temperatura final (ºC)
t1 – temperatura inicial (ºC)
-1
 - coeficiente de temperatura (ºC
)

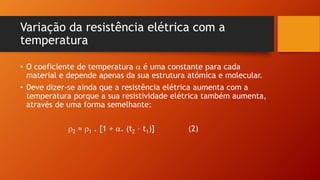

Variação da resistência elétrica com a
temperatura
• O coeficiente de temperatura  é uma constante para cada
material e depende apenas da sua estrutura atómica e molecular.
• Deve dizer-se ainda que a resistência elétrica aumenta com a
temperatura porque a sua resistividade elétrica também aumenta,
através de uma forma semelhante:
2 = 1 . [1 + . (t2 – t1)] (2)

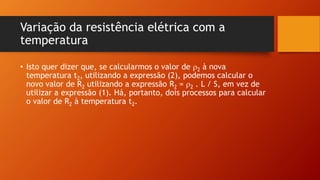

Variação da resistência elétrica com a
temperatura
• Isto quer dizer que, se calcularmos o valor de 2 à nova
temperatura t2, utilizando a expressão (2), podemos calcular o
novo valor de R2 utilizando a expressão R2 = 2 . L / S, em vez de
utilizar a expressão (1). Há, portanto, dois processos para calcular
o valor de R2 à temperatura t2.

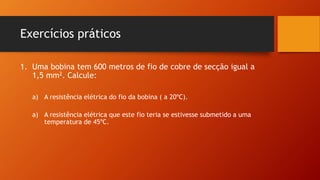

Exercícios práticos
1. Uma bobina tem 600 metros de fio de cobre de secção igual a
1,5 mm2. Calcule:
a) A resistência elétrica do fio da bobina ( a 20ºC).
a) A resistência elétrica que este fio teria se estivesse submetido a uma
temperatura de 45ºC.

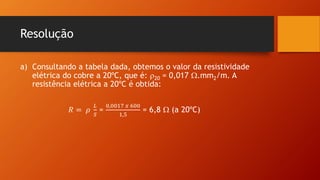

Resolução
a) Consultando a tabela dada, obtemos o valor da resistividade
elétrica do cobre a 20ºC, que é: 20 = 0,017 .mm2/m. A
resistência elétrica a 20ºC é obtida:
푅 = 휌
퐿
푆
=
0,0017 푥 600
1,5
= 6,8  (a 20ºC)
Resolução
b) A resistência elétrica a 45ºC é calculada pela expressão:
R2= R1 [1+. [t2-t1] = 6,8 x [1+0,004 x(45-20)]= 6,8 x (1+0,004 x 25) =
6,8 x (1+0,1) = 6,8 x 1,1 = 7,48 

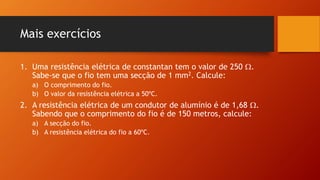

Mais exercícios
1. Uma resistência elétrica de constantan tem o valor de 250 .
Sabe-se que o fio tem uma secção de 1 mm2. Calcule:
a) O comprimento do fio.
b) O valor da resistência elétrica a 50ºC.
2. A resistência elétrica de um condutor de alumínio é de 1,68 .
Sabendo que o comprimento do fio é de 150 metros, calcule:
a) A secção do fio.
b) A resistência elétrica do fio a 60ºC.

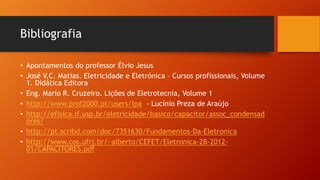

Bibliografia
• Apontamentos do professor Élvio Jesus
• José V.C. Matias. Eletricidade e Eletrónica – Cursos profissionais, Volume
1. Didática Editora
• Eng. Mario R. Cruzeiro. Lições de Eletrotecnia, Volume 1
• http://www.prof2000.pt/users/lpa - Lucínio Preza de Araújo
• http://efisica.if.usp.br/eletricidade/basico/capacitor/assoc_condensad
ores/
• http://pt.scribd.com/doc/7351630/Fundamentos-Da-Eletronica
• http://www.cos.ufrj.br/~alberto/CEFET/Eletronica-2B-2012-
01/CAPACITORES.pdf

2 Eletrónica Fundamental - Noções básicas de eletricidade

  • 1.
    Eletrónica Fundamental Módulo1 – Noções Básicas de Eletricidade
  • 2.
    Eletroestática • FoiThales de Mileto, 6OO anos A.C. que estudou os efeitos da eletricidade. A experiência que mostra a existência de cargas elétricas é simples. • Tomem-se duas varetas de vidro e friccione-se cada uma fortemente com um pano de seda ou de camurça, bem seco. Depois suspenda-se uma das varetas por um fio de nodo que se possa mover (figura seguinte). Se agora levarmos a segunda vareta à proximidade da que está suspensa, verificamos imediatamente que esta última tende a afastar-se.
  • 4.
    Eletroestática • Aeletrização dos corpos foi conseguida através do processo de fricção utilizando uma barra de vidro obtêm-se diferentes resultados. Ambas as varas ficam carregadas eletricamente na zona friccionada com carga negativa e positiva.
  • 5.
    Eletroestática • Forçasde atração e repulsão • Corpos com carga elétrica iguais repudiam-se (repelam-se); • Corpos com carga diferentes atraem-se; • Corpos sem qualquer tipo de carga não apresentam qualquer tipo de força.
  • 6.
  • 7.
    Eletroestática • Estascargas elétricas carregam os corpos e ficam retidas nesses mesmos corpos. Isto é, não podem circular, constituem aquilo que se designa por eletricidade estática. • Hoje em dia as grandes e mais numerosas aplicações da eletricidade são aquelas em que as cargas elétricas se movimentam permanente. As cargas não param; formam um fluxo de cargas, uma corrente, enfim a corrente elétrica. Clicar para ver vídeo
  • 8.
    Lei de Coulomb • Pelo que atrás se disse é fácil de mostrar o que se entende por um corpo carregado de eletricidade. Se o corpo tem mais eletrões do que o seu número normal, ele está carregado negativamente; se tem menos, ele está carregado positivamente. Se, em todos os seus átomos constituintes, os eletrões igualam o número de protões nucleares, então o corpo está eletricamente descarregado.
  • 9.
    Lei de Coulomb • Francis Charles Coulomb (1736 — 1806), fazendo experiências com corpos carregados de eletricidade, traduziu matematicamente a lei que nos diz a força de atração ou repulsão que exercem entre si duas cargas elétricas. Essa expressão matemática á a seguinte:
  • 10.
    Lei de Coulomb • F - Representa o valor da força de atracão ou repulsão entre as cargas. Apenas o seu módulo, não o seu sentido nem a sua direção; • Q1 e Q2 - Representam os valores das cargas elétricas que atuam entre si; • d a distância que separa as cargas Q1 e Q2; • ε (permitividade do meio ou constante dielétrica) - É uma constante que depende do meio onde se encontram as cargas (ar, vácuo, liquido, etc). Clicar para ver vídeo
  • 11.
    Materiais • ISOLADORES Os átomos que têm entre 5 e 8 eletrões de valência não cedem facilmente eletrões já que a sua camada de valência está quase completa (para estar completa deveria ter 8 eletrões de valência). O vidro, a mica, a borracha estão neste caso. Estes materiais não são condutores de corrente elétrica (Isoladores) porque não têm eletrões livres sendo necessário aplicar-lhes uma grande energia para passar os eletrões de banda de valência para a banda de condução.
  • 12.
    Materiais • SEMICONDUTORES Os átomos com 4 eletrões de valência geralmente não ganham nem perdem eletrões, é o que acontece com os materiais semicondutores, Germânio (Ge) e Silício (Si). Número atómico do Germânio: 32 Número atómico do Silício: 14
  • 13.
    Materiais • CONDUTORES Num material isolante é necessário aplicar muita energia (por exemplo, muita tensão elétrica) para passar os eletrões da banda de valência para a banda de condução. Pelo contrário, num material condutor a passagem dos eletrões da banda de valência para a banda de condução faz-se facilmente. Os materiais semicondutores estão numa situação intermédia entre os materiais isoladores e condutores. Clica para veres o vídeo
  • 14.
    Energia • Entende-sepor energia produzida por um corpo, a capacidade que este possui para produzir trabalho. Exemplos: corte de madeira; levantar e deslocar pesos, construir uma casa; andar de bicicleta; etc. • As fontes de energia podem ser de diferentes tipos: • Renováveis: Teoricamente inesgotáveis que derivam do sol, do movimento das águas e do vento. Como exemplos a energia solar, energia hidroelétrica, energia das marés, energia eólica, etc. • Não renováveis: Esgotam-se ao longo do tempo e são de duração limitada. São produzidas a partir de petróleo, carvão, minerais. Como exemplo a energia termoelétrica.
  • 15.
    Transformações energéticas •Entende-se por transformação energética qualquer mudança de uma determinada forma de energia noutra: • Energia elétrica em energia mecânica e energia mecânica em elétrica, por exemplo um berbequim e um alternador de um automóvel; • Transformação de energia elétrica em calorifica, por exemplos um aquecedor elétrico e uma torradeira; • Energia química em energia elétrica e energia elétrica em energia química, por exemplo uma bateria e a eletrólise da água.
  • 16.
    Lei da conservaçãoda energia “ Na natureza nada se cria nada se perde, tudo se transforma” Lavoisier, 1743-1794
  • 17.
    Lei da conservaçãoda energia • Num sistema energético, não há criação nem destruição de energia, mas apenas transformações e transferências de energia: se o sistema for isolado, a energia total mantém-se constante, uma vez que não existem transferências energéticas. Clicar para ver vídeo 1 Clicar para ver vídeo 2
  • 18.
    Eletricidade • Aeletricidade desenvolvida por fricção, em equilíbrio nos corpos, chama-se eletricidade estática. As cargas elétricas em movimento nos condutores, sob forma de corrente elétrica, constituem a eletricidade dinâmica. • A eletricidade é uma forma de energia que é facilmente transportada de uma parte para outra. A energia elétrica pode produzir outras formas de energia: mecânica (nos motores), térmica (para aquecimento), luminosa (na iluminação elétrica), química (na eletrólise). Também são numerosas suas aplicações industriais e domésticas.
  • 19.
    Carga elétrica deum corpo e potencial elétrico Vê este vídeo primeiro! Vê este vídeo em seguida Potencial elétrico é a capacidade que um corpo energizado tem de atrair ou repelir outras cargas elétricas.
  • 20.
    Corrente elétrica •Podemos definir corrente elétrica como um movimento orientado de cargas elétricas numa determinada direção e sentido. Vê este vídeo sobre Corrente elétrica
  • 21.
    Corrente elétrica contínua • A corrente elétrica contínua é o movimento das cargas elétricas com um só sentido e de valor constante. Na análise de circuitos elétricos temos o sentido real e sentido convencional. • Sentido real – Representa o verdadeiro sentido do movimento dos eletrões, do corpo negativo para o positivo; • Sentido convencional – Contrário ao sentido real e é utilizado na análise de circuitos elétricos.
  • 22.
    Intensidade da correnteelétrica • A intensidade da corrente elétrica (I) varia de circuito para circuito e é definida como a quantidade de carga (Q) que passa numa determinada secção de um condutor, por unidade de tempo (segundo). 퐼 = 푄 푇 I – intensidade da corrente (A - amperes); Q – quantidade de carga ou carga elétrica (C - coulombs); T – tempo (s – segundos)
  • 23.
    • Quando otempo está em horas, Q vem em ampere-hora ( 1Ah = 3 600 C , pois 1h = 3 600 s) Utilizam-se frequentemente os seguintes submúltiplos: mili (m) = 10-3 = 0,001 Ex: 1 μ A = 1 microampere = micro (μ) = 10-6 = 0,000001 0,000001 A nano (n) = 10-9 pico (p) = 10-12
  • 24.
    E múltiplos: quilo(k) = 103 = 1 000 Ex. 1 KV = 1 quilovolt = 1000 V mega (M) = 106 = 1 000 000
  • 25.
    Geradores e forçaeletromotriz • Um gerador de energia elétrica é uma máquina que mantém constante a diferença de potencial entre dois terminais. Geradores podem ser eletrodinâmicos (rotativos) ou eletroquímicos. • Eletrodinâmicos – Dínamos e alternadores; • Eletroquímicos – Baterias. Ex: No momento de ligarmos a chave de ignição, a bateria fornece energia elétrica ao motor de arranque, pondo este em funcionamento.
  • 26.
    Princípio de funcionamentodo gerador de corrente contínua Circuito elétrico constituído por gerador e uma lâmpada: E – força eletromotriz do gerador; U – diferença de potencial aos terminais do gerador.
  • 27.
    • Um geradoré por definição um aparelho que mantém constante a diferença de potencial U aos seus terminais. • Quando ligamos o terminal positivo do gerador ao terminal A da lâmpada e o terminal negativo do gerador ao terminal B da lâmpada, vai haver movimento de cargas elétricas de um terminal para o outro, através dos condutores e percorrendo a lâmpada. • De acordo com o sentido convencional da corrente, deslocar-se-ão cargas positivas do terminal positivo em direção ao negativo (segundo o sentido real, serão eletrões em sentido contrário).
  • 28.
    • Ora, senão existisse gerador, as cargas deslocavam-se uma única vez, equilibravam-se os potenciais elétricos e a corrente terminava ao fim de pouco tempo. • O gerador tem exatamente a função de repor novamente a diferença de potencial original, deslocando internamente cargas positivas, do terminal negativo para o positivo, mantendo assim constante a diferença de potencial ou tensão elétrica U. • A esta força do gerador que desloca internamente as cargas elétricas de forma a manter a diferença de potencial dá-se o nome de força eletromotriz. Esta força é expressa em volts (V).
  • 29.
    Geradores e forçaeletromotriz • A força eletromotriz é a capacidade que um gerador tem de manter igual a diferença de potencial (U) nos seus terminais, mesmo quando não fornece corrente a qualquer carga (resistência ou outro aparelho elétrico). Vê este vídeo sobre força eletromotriz (até ao minuto 4,15´´)
  • 30.
    Energia e potência • Energia W é a capacidade que um corpo tem de produzir trabalho. Produz-se trabalho quando se modifica o estado físico, químico ou de movimento ou repouso de um corpo. • A potência P é, por definição, a energia despendida na unidade de tempo: 푃 = 푊 푡 com: W – energia (Joules – J) P – potência (watts – W) t – tempo (segundos – s)
  • 31.
    A resistência elétricae a resistividade elétrica • A que é devida, afinal, a resistência elétrica de cada material? • Como se sabe, quando os eletrões se deslocam num condutor ou num recetor, chocam com os átomos circundantes, o que prejudica o fluir normal da corrente, constituindo um obstáculo ao seu percurso. Os diferentes materiais têm, evidentemente, estruturas atómicas e moleculares diferentes entre si e, portanto, também diferentes resistências elétricas. • Quanto mais comprido for o condutor, maior será também o número de choques entre eletrões e átomos; quanto menor for a secção do condutor, mais dificuldade têm os eletrões em se movimentarem.
  • 32.
    A resistência elétricae a resistividade elétrica Concluímos portanto, que a resistência elétrica R de um condutor depende essencialmente de três fatores: • Natureza do condutor (resistividade elétrica ) • Comprimento do condutor (L) • Secção do condutor (S)
  • 33.
    A resistência elétricae a resistividade elétrica • Demonstra-se facilmente, no laboratório ou nas oficinas, que a resistência elétrica de um condutor varia diretamente com a sua resistividade elétrica e com o seu comprimento e inversamente com a sua secção, isto é: 푅 = 휌 퐿 푆 Com as seguintes unidades, no Sistema Internacional: R – resistência elétrica (ohms - )  - resistividade elétrica (ohms por metro -  m-1) L – comprimento do condutor ( metros – m) S – secção do condutor (metros quadrados – m2)
  • 34.
    A resistência elétricae a resistividade elétrica • Visto que as tabelas indicam normalmente a secção em milímetros quadrados (mm2), então utilizam-se como unidades práticas, na fórmula anterior: S – secção (milímetros quadrados – mm2)  - resistividade elétrica (ohms. milímetros quadrados / metro - .mm2 / m) Da expressão anterior deduzem-se as seguintes: 퐿 = 푅.푆 휌 푆 = 휌.퐿 푅 휌 = 푅.푆 퐿
  • 35.
    A resistência elétricae a resistividade elétrica • A resistividade elétrica de um condutor define-se como o valor da sua resistência elétrica quando o comprimento L e a secção S são unitários (L = 1 metro e S = 1 metro quadrado). • Na tabela seguinte, apresentamos valores da resistividade elétrica ( a 20ºC) de alguns dos condutores mais utilizados.
  • 36.
    Material Resistividades (a20º) (.mm2 / m) Coeficiente de temperatura (ºC-1) Prata 0,016 0,004 Cobre 0,017 0,004 Ouro 0,024 0,004 Alumínio 0,028 0,004 Tunsgsténio 0,055 ------ Ferro 0,13 ------ Maillechort 0,30 0,0003 Manganina 0,42 0,00002 Constantan 0,50 0,00001 Ferroníquel 0,80 0,0009 Cromoníquel 1,09 0,00005 Carvão 10 a 80 -0,0003
  • 37.
    Variação da resistênciaelétrica com a temperatura • Acabámos de afirmar que a resistência elétrica depende essencialmente de 3 fatores: resistividade, comprimento e secção. Mas a resistência elétrica varia também com a temperatura. • Como sabemos, da física e da química, que, quando a temperatura de um condutor aumenta, também aumenta a agitação térmica das suas estruturas atómicas e molecular. Nos condutores, esta maior agitação térmica conduz a um maior número de choques entre eletrões e átomos, o que corresponde a um aumento da sua resistência elétrica. • Assim, quanto maior for a temperatura de um condutor, maior será a sua resistência elétrica.
  • 38.
    Variação da resistênciaelétrica com a temperatura • Esta relação é expressa, matematicamente, através da seguinte expressão: R2 = R1 . [1 + . (t2 – t1)] (1) Com: R2 – resistência final (ohms), à temperatura final R1 – resistência inicial (ohms), à temperatura inicial t2 – temperatura final (ºC) t1 – temperatura inicial (ºC) -1  - coeficiente de temperatura (ºC )
  • 39.
    Variação da resistênciaelétrica com a temperatura • O coeficiente de temperatura  é uma constante para cada material e depende apenas da sua estrutura atómica e molecular. • Deve dizer-se ainda que a resistência elétrica aumenta com a temperatura porque a sua resistividade elétrica também aumenta, através de uma forma semelhante: 2 = 1 . [1 + . (t2 – t1)] (2)
  • 40.
    Variação da resistênciaelétrica com a temperatura • Isto quer dizer que, se calcularmos o valor de 2 à nova temperatura t2, utilizando a expressão (2), podemos calcular o novo valor de R2 utilizando a expressão R2 = 2 . L / S, em vez de utilizar a expressão (1). Há, portanto, dois processos para calcular o valor de R2 à temperatura t2.
  • 41.
    Exercícios práticos 1.Uma bobina tem 600 metros de fio de cobre de secção igual a 1,5 mm2. Calcule: a) A resistência elétrica do fio da bobina ( a 20ºC). a) A resistência elétrica que este fio teria se estivesse submetido a uma temperatura de 45ºC.
  • 42.
    Resolução a) Consultandoa tabela dada, obtemos o valor da resistividade elétrica do cobre a 20ºC, que é: 20 = 0,017 .mm2/m. A resistência elétrica a 20ºC é obtida: 푅 = 휌 퐿 푆 = 0,0017 푥 600 1,5 = 6,8  (a 20ºC)
  • 43.
    Resolução b) Aresistência elétrica a 45ºC é calculada pela expressão: R2= R1 [1+. [t2-t1] = 6,8 x [1+0,004 x(45-20)]= 6,8 x (1+0,004 x 25) = 6,8 x (1+0,1) = 6,8 x 1,1 = 7,48 
  • 44.
    Mais exercícios 1.Uma resistência elétrica de constantan tem o valor de 250 . Sabe-se que o fio tem uma secção de 1 mm2. Calcule: a) O comprimento do fio. b) O valor da resistência elétrica a 50ºC. 2. A resistência elétrica de um condutor de alumínio é de 1,68 . Sabendo que o comprimento do fio é de 150 metros, calcule: a) A secção do fio. b) A resistência elétrica do fio a 60ºC.
  • 45.
    Bibliografia • Apontamentosdo professor Élvio Jesus • José V.C. Matias. Eletricidade e Eletrónica – Cursos profissionais, Volume 1. Didática Editora • Eng. Mario R. Cruzeiro. Lições de Eletrotecnia, Volume 1 • http://www.prof2000.pt/users/lpa - Lucínio Preza de Araújo • http://efisica.if.usp.br/eletricidade/basico/capacitor/assoc_condensad ores/ • http://pt.scribd.com/doc/7351630/Fundamentos-Da-Eletronica • http://www.cos.ufrj.br/~alberto/CEFET/Eletronica-2B-2012- 01/CAPACITORES.pdf
