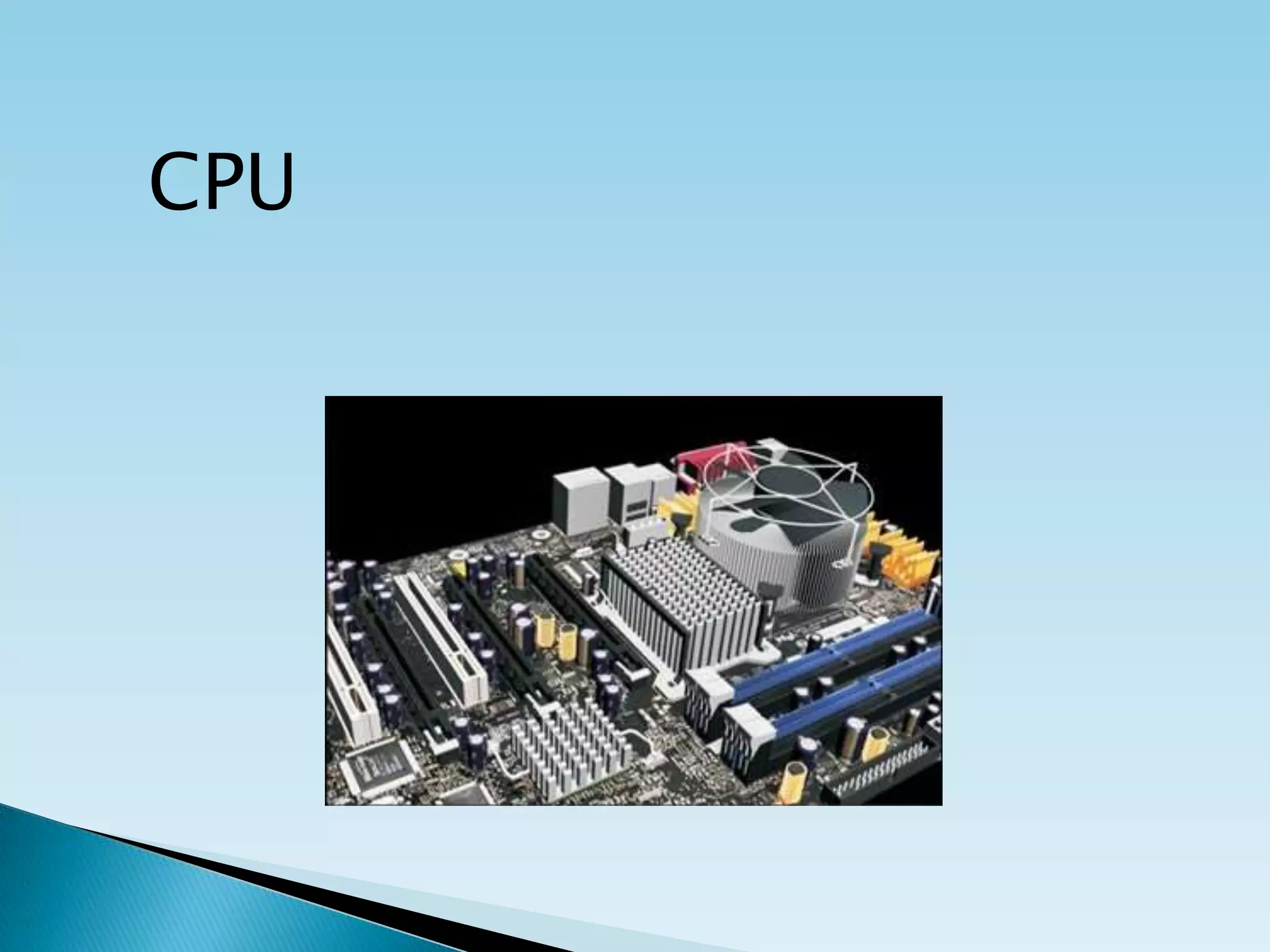

1. CPU

2. 


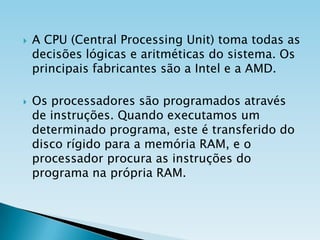

A CPU (Central Processing Unit) toma todas as
decisões lógicas e aritméticas do sistema. Os
principais fabricantes são a Intel e a AMD.
Os processadores são programados através
de instruções. Quando executamos um
determinado programa, este é transferido do
disco rígido para a memória RAM, e o
processador procura as instruções do
programa na própria RAM.

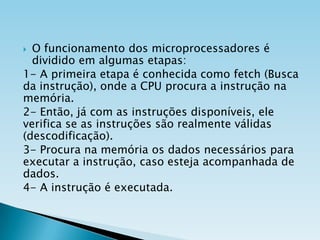

3. O funcionamento dos microprocessadores é
dividido em algumas etapas:
1- A primeira etapa é conhecida como fetch (Busca
da instrução), onde a CPU procura a instrução na
memória.
2- Então, já com as instruções disponíveis, ele
verifica se as instruções são realmente válidas
(descodificação).
3- Procura na memória os dados necessários para
executar a instrução, caso esteja acompanhada de
dados.
4- A instrução é executada.


4. 

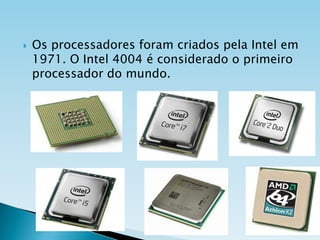

Os processadores foram criados pela Intel em
1971. O Intel 4004 é considerado o primeiro
processador do mundo.

5. 
Dissipador (ou cooler) é o nome dado ao
conjunto de dissipação térmica, instalado
sobre o processador. O cooler é formado por
2 dispositivos: um dissipador de calor, que é
um pedaço de alumínio ou cobre recortado, e
uma ventoinha, que é um pequeno ventilador
colocado sobre o dissipador de calor.

6. 


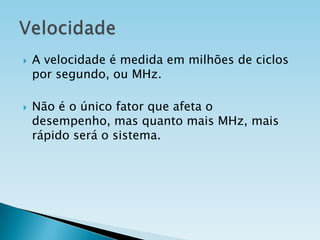

A velocidade é medida em milhões de ciclos
por segundo, ou MHz.
Não é o único fator que afeta o
desempenho, mas quanto mais MHz, mais
rápido será o sistema.

7. 


Responsável pela entrega dos dados de um
local para outro no PC. (Ex: Processador para
a memória)
A largura do barramento de dados define o
número de linhas deste caminho.
A largura é um fator importante para o
desempenho.
◦ Ex: se o barramento de dados tem largura de 8 bits
e cada instrução tem 16 bits, então devem ser
feitos 2 acessos à memória em cada ciclo.

8. 


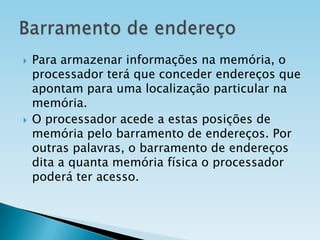

Para armazenar informações na memória, o
processador terá que conceder endereços que
apontam para uma localização particular na
memória.
O processador acede a estas posições de
memória pelo barramento de endereços. Por
outras palavras, o barramento de endereços
dita a quanta memória física o processador
poderá ter acesso.

9. 


Controla o acesso e o uso dos barramentos
de dados e de endereço.
São utilizados para transmitir ordens e sinais
de temporização.
Os sinais de ordens indicam operações a
serem executadas e os de temporização
indicam a validade dos dados.

10. 

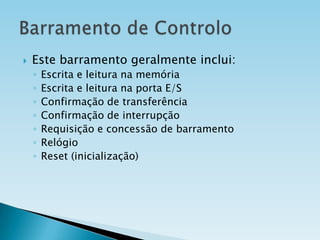

Este barramento geralmente inclui:
◦
◦
◦
◦
◦
◦
◦
Escrita e leitura na memória
Escrita e leitura na porta E/S
Confirmação de transferência
Confirmação de interrupção
Requisição e concessão de barramento
Relógio
Reset (inicialização)

11. 
São áreas de armazenamento dentro dos
processadores. São usadas para armazenar e
processar os dados. São medidos em bits. Um
processador de 32 bits, possui 32 containers
que armazenará a informação usada pelo
sistema.

12. 


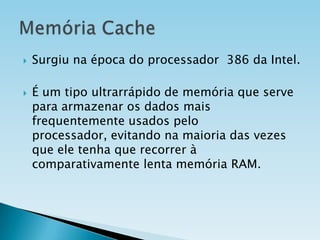

Surgiu na época do processador 386 da Intel.
É um tipo ultrarrápido de memória que serve
para armazenar os dados mais
frequentemente usados pelo
processador, evitando na maioria das vezes
que ele tenha que recorrer à
comparativamente lenta memória RAM.

13. 


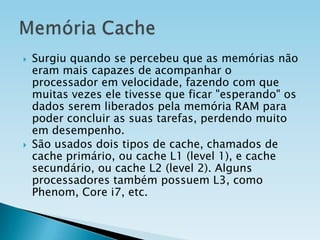

Surgiu quando se percebeu que as memórias não
eram mais capazes de acompanhar o
processador em velocidade, fazendo com que
muitas vezes ele tivesse que ficar "esperando" os
dados serem liberados pela memória RAM para
poder concluir as suas tarefas, perdendo muito
em desempenho.
São usados dois tipos de cache, chamados de
cache primário, ou cache L1 (level 1), e cache
secundário, ou cache L2 (level 2). Alguns
processadores também possuem L3, como
Phenom, Core i7, etc.

14. 


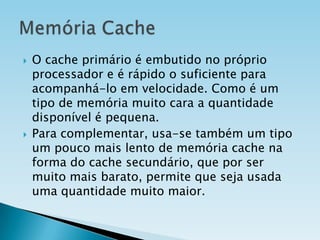

O cache primário é embutido no próprio
processador e é rápido o suficiente para
acompanhá-lo em velocidade. Como é um
tipo de memória muito cara a quantidade
disponível é pequena.
Para complementar, usa-se também um tipo
um pouco mais lento de memória cache na
forma do cache secundário, que por ser
muito mais barato, permite que seja usada
uma quantidade muito maior.

15. 


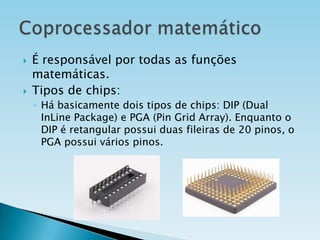

É responsável por todas as funções
matemáticas.
Tipos de chips:
◦ Há basicamente dois tipos de chips: DIP (Dual
InLine Package) e PGA (Pin Grid Array). Enquanto o
DIP é retangular possui duas fileiras de 20 pinos, o
PGA possui vários pinos.

16. Remoção do processador e do cooler

17. 

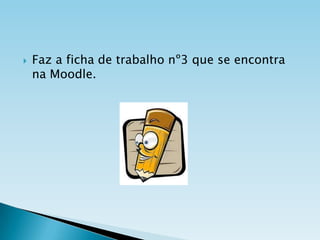

Faz a ficha de trabalho nº3 que se encontra
na Moodle.

18. 


Siqueira, Leandro. (Outubro de 2010).
“Montagem e Manutenção de Micro”. Rio de
Janeiro
Sua Oficina Virtual –
http://www.waytech.hpg.com.br http://sites.uol.com.br/waytech
Vídeo disponível em
http://www.youtube.com/watch?v=-n7AWGh4Jg
