O documento descreve os principais componentes e periféricos de um computador, incluindo gabinete, fonte de alimentação, placas de vídeo, discos rígidos, drives de CD/DVD, placas de som, modems e barramentos.

1. http://lorlando.blogspot.com/

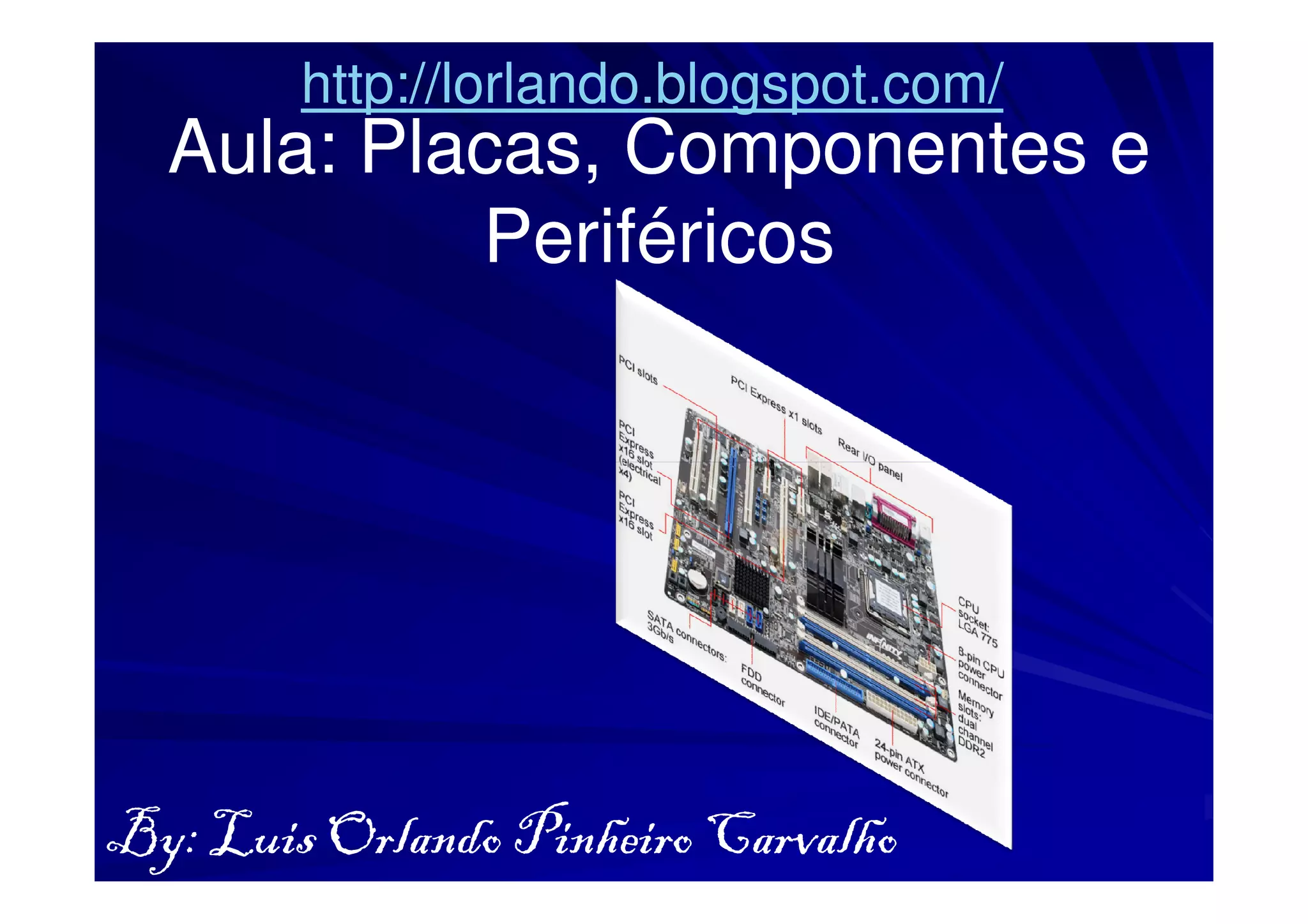

Aula: Placas, Componentes e
Placas,
Periféricos
By: Luis Orlando Pinheiro Carvalho

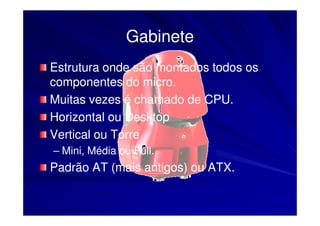

2. Gabinete
Estrutura onde são montados todos os
componentes do micro.
Muitas vezes é chamado de CPU.
Horizontal ou Desktop
Vertical ou Torre
– Mini, Média ou Full.
Padrão AT (mais antigos) ou ATX.

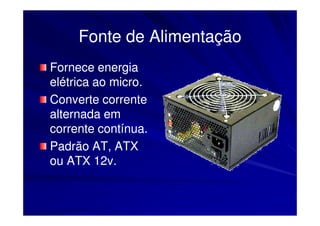

3. Fonte de Alimentação
Fornece energia
elétrica ao micro.
Converte corrente
alternada em
corrente contínua.
Padrão AT, ATX
ou ATX 12v.

4. Fontes AT (Advanced Technology)
Modelo mais antigo.
Ligado na placa-mãe através de 2
placa-
conectores de 6 fios cada.
Os fios pretos devem ficar unidos
ao centro.
Fonte acionada por 4 fios
coloridos que saem de um cabo
preto e são conectados a um
botão acionador.

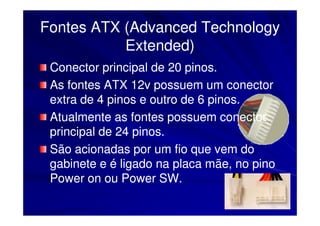

5. Fontes ATX (Advanced Technology
Extended)
Conector principal de 20 pinos.
As fontes ATX 12v possuem um conector
extra de 4 pinos e outro de 6 pinos.
Atualmente as fontes possuem conector
principal de 24 pinos.
São acionadas por um fio que vem do
gabinete e é ligado na placa mãe, no pino
Power on ou Power SW.

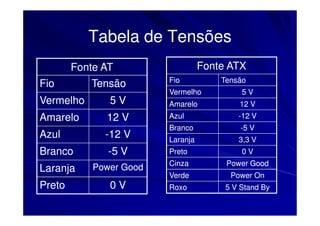

6. Tabela de Tensões
Fonte AT Fonte ATX
Fio Tensão
Fio Tensão
Vermelho 5V
Vermelho 5V Amarelo 12 V
Amarelo 12 V Azul -12 V
Branco -5 V
Azul -12 V Laranja 3,3 V
Branco -5 V Preto 0V
Cinza Power Good
Laranja Power Good
Verde Power On
Preto 0V Roxo 5 V Stand By

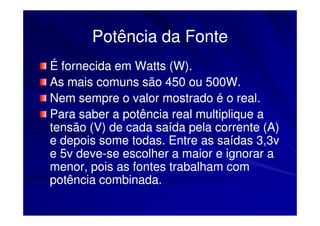

7. Potência da Fonte
É fornecida em Watts (W).
As mais comuns são 450 ou 500W.
Nem sempre o valor mostrado é o real.
Para saber a potência real multiplique a
tensão (V) de cada saída pela corrente (A)
e depois some todas. Entre as saídas 3,3v
e 5v deve-se escolher a maior e ignorar a
deve-
menor, pois as fontes trabalham com
potência combinada.

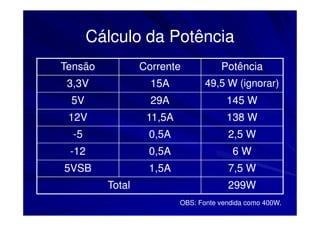

8. Cálculo da Potência
Tensão Corrente Potência
3,3V 15A 49,5 W (ignorar)
5V 29A 145 W
12V 11,5A 138 W
-5 0,5A 2,5 W
-12 0,5A 6W
5VSB 1,5A 7,5 W
Total 299W
OBS: Fonte vendida como 400W.

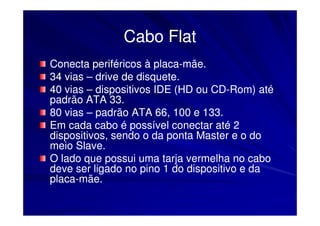

9. Cabo Flat
Conecta periféricos à placa-mãe.
placa-
34 vias – drive de disquete.
40 vias – dispositivos IDE (HD ou CD-Rom) até
CD-
padrão ATA 33.
80 vias – padrão ATA 66, 100 e 133.
Em cada cabo é possível conectar até 2
dispositivos, sendo o da ponta Master e o do
meio Slave.
O lado que possui uma tarja vermelha no cabo
deve ser ligado no pino 1 do dispositivo e da
placa-
placa-mãe.

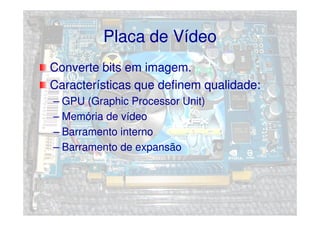

10. Placa de Vídeo
Converte bits em imagem.
Características que definem qualidade:
– GPU (Graphic Processor Unit)
– Memória de vídeo
– Barramento interno
– Barramento de expansão

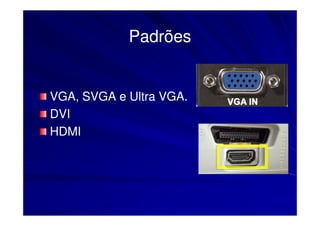

11. Padrões
VGA,
VGA, SVGA e Ultra VGA.
VGA.
DVI
HDMI

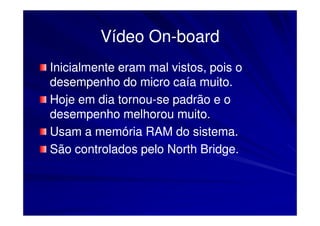

12. Vídeo On-board
On-
Inicialmente eram mal vistos, pois o
desempenho do micro caía muito.
Hoje em dia tornou-se padrão e o
tornou-
desempenho melhorou muito.
Usam a memória RAM do sistema.
São controlados pelo North Bridge.

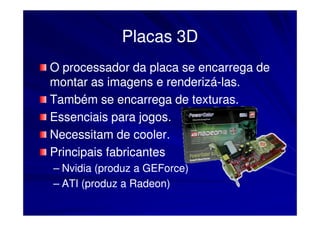

13. Placas 3D
O processador da placa se encarrega de
montar as imagens e renderizá-las.
renderizá-
Também se encarrega de texturas.
Essenciais para jogos.
Necessitam de cooler.
Principais fabricantes
– Nvidia (produz a GEForce)
– ATI (produz a Radeon)

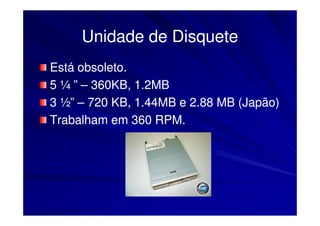

14. Unidade de Disquete
Está obsoleto.
5 ¼ ” – 360KB, 1.2MB
3 ½” – 720 KB, 1.44MB e 2.88 MB (Japão)
Trabalham em 360 RPM.

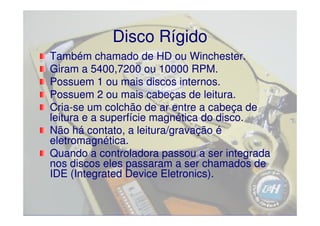

15. Disco Rígido
Também chamado de HD ou Winchester.
Giram a 5400,7200 ou 10000 RPM.
Possuem 1 ou mais discos internos.
Possuem 2 ou mais cabeças de leitura.
Cria-
Cria-se um colchão de ar entre a cabeça de
leitura e a superfície magnética do disco.
Não há contato, a leitura/gravação é
eletromagnética.
Quando a controladora passou a ser integrada
nos discos eles passaram a ser chamados de
IDE (Integrated Device Eletronics).

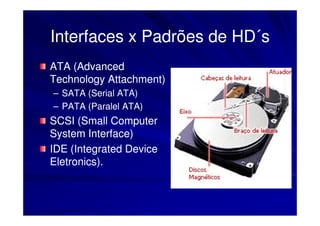

16. Interfaces x Padrões de HD´s
HD´
ATA (Advanced
Technology Attachment)
– SATA (Serial ATA)
– PATA (Paralel ATA)
SCSI (Small Computer
System Interface)
IDE (Integrated Device
Eletronics).

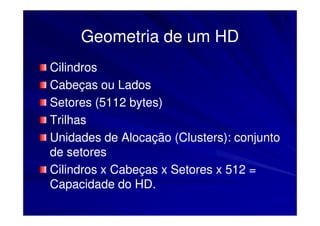

17. Geometria de um HD
Cilindros
Cabeças ou Lados
Setores (5112 bytes)
Trilhas
Unidades de Alocação (Clusters): conjunto
de setores
Cilindros x Cabeças x Setores x 512 =
Capacidade do HD.

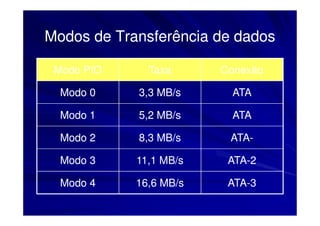

18. Modos de Transferência de dados
Modo PIO Taxa Conexão
Modo 0 3,3 MB/s ATA
Modo 1 5,2 MB/s ATA
Modo 2 8,3 MB/s ATA-
ATA-
Modo 3 11,1 MB/s ATA-2
ATA-
Modo 4 16,6 MB/s ATA-3
ATA-

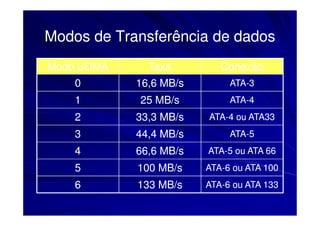

19. Modos de Transferência de dados
Modo UDMA Taxa Conexão
0 16,6 MB/s ATA-3
ATA-
1 25 MB/s ATA-4
ATA-
2 33,3 MB/s ATA-
ATA-4 ou ATA33
3 44,4 MB/s ATA-5
ATA-
4 66,6 MB/s ATA-
ATA-5 ou ATA 66
5 100 MB/s ATA-6 ou ATA 100
ATA-
6 133 MB/s ATA-
ATA-6 ou ATA 133

20. Modos de Transferência de dados
Modo Taxa
SATA I 150 MB/s
SATA II 300 MB/s

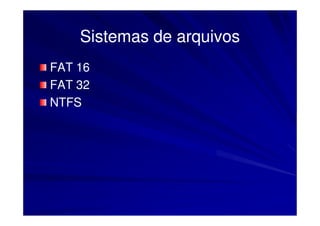

21. Sistemas de arquivos
FAT 16
FAT 32
NTFS

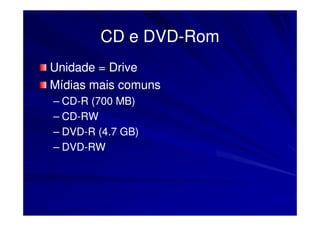

22. CD e DVD-Rom
DVD-
Unidade = Drive
Mídias mais comuns
– CD-R (700 MB)
CD-
– CD-RW
CD-
– DVD-R (4.7 GB)
DVD-
– DVD-RW
DVD-

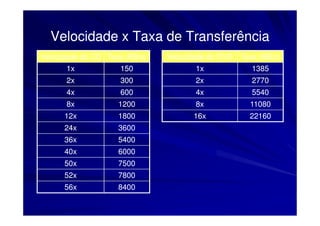

23. Velocidade x Taxa de Transferência
Velocidade do CD Taxa (KB/s) Velocidade do DVD Taxa (KB/s)
1x 150 1x 1385
2x 300 2x 2770
4x 600 4x 5540
8x 1200 8x 11080
12x 1800 16x 22160
24x 3600
36x 5400
40x 6000
50x 7500
52x 7800
56x 8400

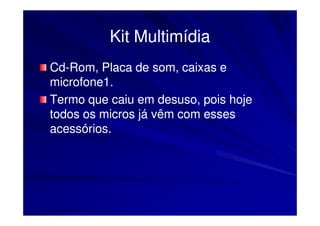

24. Kit Multimídia
Cd-Rom, Placa de som, caixas e
Cd-
microfone1.
Termo que caiu em desuso, pois hoje
todos os micros já vêm com esses
acessórios.

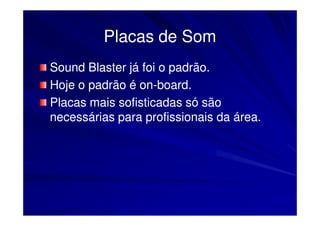

25. Placas de Som
Sound Blaster já foi o padrão.
Hoje o padrão é on-board.
on-
Placas mais sofisticadas só são
necessárias para profissionais da área.

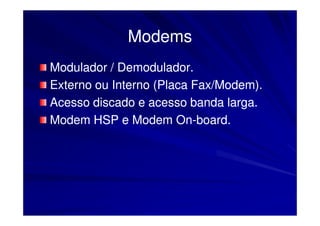

26. Modems
Modulador / Demodulador.
Externo ou Interno (Placa Fax/Modem).
Acesso discado e acesso banda larga.
Modem HSP e Modem On-board.
On-

27. Barramentos (Bus)
– Vias de comunicação entre componentes.
ISA (Industrial Standard Architeture)
E-ISA (Enhanced ISA)
VLB (Vesa Local Bus)
MCA (Micro Channel Architeture)
PCI (Peripheral Component Interconnect)
CNR (Connection Network Riser)
AMR (Audio Modem Riser)
AGP (Accelerated Graphics Port)
PCI-
PCI-E (PCI Express)

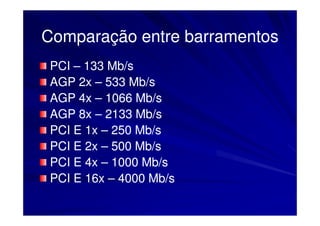

28. Comparação entre barramentos
PCI – 133 Mb/s
AGP 2x – 533 Mb/s
AGP 4x – 1066 Mb/s
AGP 8x – 2133 Mb/s
PCI E 1x – 250 Mb/s
PCI E 2x – 500 Mb/s
PCI E 4x – 1000 Mb/s
PCI E 16x – 4000 Mb/s

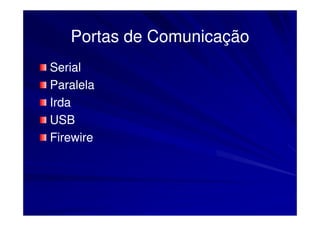

29. Portas de Comunicação
Serial
Paralela
Irda
USB
Firewire
