1. MÓDULO II
Montagem e configuração de computadores
1. Componentes de um computador
1.1. Motherboard
Profª Paula Nunes

2. Conteúdos
1. Componentes de um computador
1.1. Motherboard
1.2. Microprocessador
1.3. Memória RAM
1.4. Fonte de alimentação
1.5. Discos
1.6. Unidades óticas
1.7. Caixa
1.8. Placa gráfica
1.9. Placa de som
1.10. Placa de rede
2. Periféricos
2.1. Monitor
2.2. Rato e teclado
2.3. Colunas de som
2.4. Impressora
2.5. Webcam
3. Montagem de computadores
4. Configurações

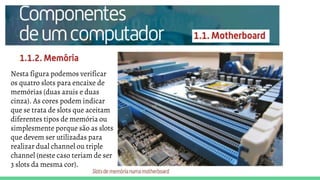

6. Nesta figura podemos verificar
os quatro slots para encaixe de
memórias (duas azuis e duas
cinza). As cores podem indicar
que se trata de slots que aceitam
diferentes tipos de memória ou
simplesmente porque são as slots
que devem ser utilizadas para
realizar dual channel ou triple
channel (neste caso teriam de ser
3 slots da mesma cor).

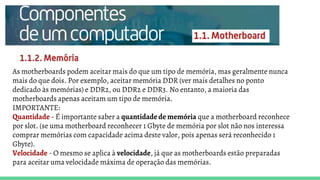

7. As motherboards podem aceitar mais do que um tipo de memória, mas geralmente nunca
mais do que dois. Por exemplo, aceitar memória DDR (ver mais detalhes no ponto
dedicado às memórias) e DDR2, ou DDR2 e DDR3. No entanto, a maioria das
motherboards apenas aceitam um tipo de memória.
IMPORTANTE:
Quantidade - É importante saber a quantidade de memória que a motherboard reconhece
por slot. (se uma motherboard reconhecer 1 Gbyte de memória por slot não nos interessa
comprar memórias com capacidade acima deste valor, pois apenas será reconhecido 1
Gbyte).
Velocidade - O mesmo se aplica à velocidade, já que as motherboards estão preparadas
para aceitar uma velocidade máxima de operação das memórias.

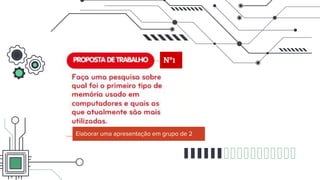

9. Nº1
Elaborar uma apresentação em grupo de 2

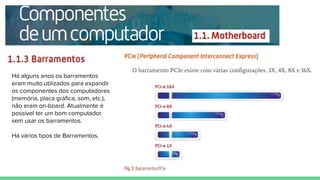

10. Há alguns anos os barramentos
eram muito utilizados para expandir
os componentes dos computadores
(memória, placa gráfica, som, etc.),
não eram on-board. Atualmente é
possível ter um bom computador
sem usar os barramentos.
Há vários tipos de Barramentos.

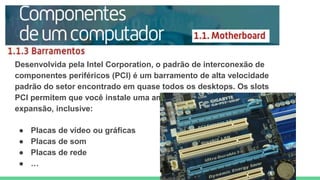

11. Desenvolvida pela Intel Corporation, o padrão de interconexão de
componentes periféricos (PCI) é um barramento de alta velocidade
padrão do setor encontrado em quase todos os desktops. Os slots
PCI permitem que você instale uma ampla variedade de placas de
expansão, inclusive:
● Placas de vídeo ou gráficas
● Placas de som
● Placas de rede
● …

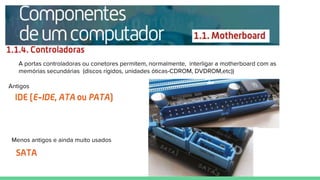

12. Antigos
A portas controladoras ou conetores permitem, normalmente, interligar a motherboard com as
memórias secundárias (discos rígidos, unidades óticas-CDROM, DVDROM,etc))
Menos antigos e ainda muito usados

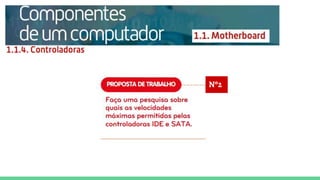

13. Nº2

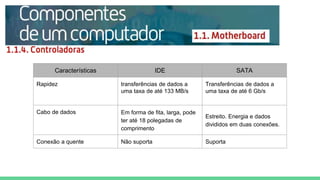

14. Características IDE SATA
Rapidez transferências de dados a
uma taxa de até 133 MB/s
Transferências de dados a
uma taxa de até 6 Gb/s
Cabo de dados Em forma de fita, larga, pode
ter até 18 polegadas de
comprimento
Estreito. Energia e dados
divididos em duas conexões.
Conexão a quente Não suporta Suporta

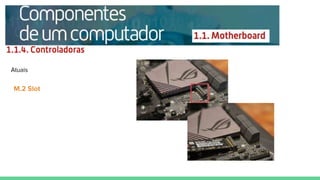

15. Atuais
M.2 Slot

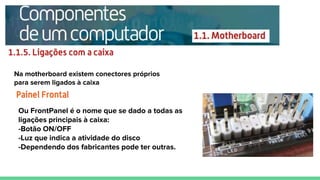

16. Na motherboard existem conectores próprios
para serem ligados à caixa
Ou FrontPanel é o nome que se dado a todas as
ligações principais à caixa:
-Botão ON/OFF
-Luz que indica a atividade do disco
-Dependendo dos fabricantes pode ter outras.

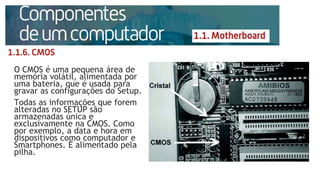

21. O CMOS é uma pequena área de
memória volátil, alimentada por
uma bateria, que é usada para
gravar as configurações do Setup.
Todas as informações que forem
alteradas no SETUP são
armazenadas única e
exclusivamente na CMOS. Como
por exemplo, a data e hora em
dispositivos como computador e
Smartphones. É alimentado pela
pilha.

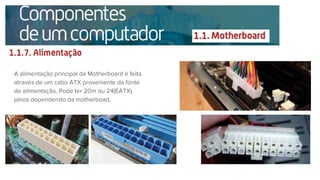

22. A alimentação principal da Motherboard é feita
através de um cabo ATX proveniente da fonte
de alimentação. Pode ter 20m ou 24(EATX)
pinos dependendo da motherboad.

23. Para além desta alimentação existe outra auxiliar
mas, para alimentar o CPU que pode ter 4 ou 8
pinos (para CPUs mais recentes).

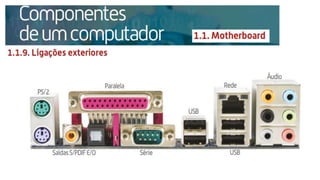

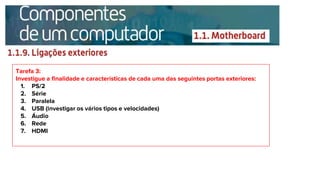

27. Tarefa 3:
Investigue a finalidade e características de cada uma das seguintes portas exteriores:
1. PS/2
2. Série
3. Paralela
4. USB (investigar os vários tipos e velocidades)
5. Áudio
6. Rede
7. HDMI
