1. O documento descreve as principais interfaces e conectores encontrados em placas-mãe modernas, incluindo PCI Express, memória RAM, processadores e discos rígidos. 2. As ranhuras PCIe x16 são usadas para placas gráficas, enquanto PCIe x1 e PCI servem para outros periféricos. 3. Outros conectores importantes incluem SATA para discos, memória RAM, socket do processador e fonte de alimentação ATX.

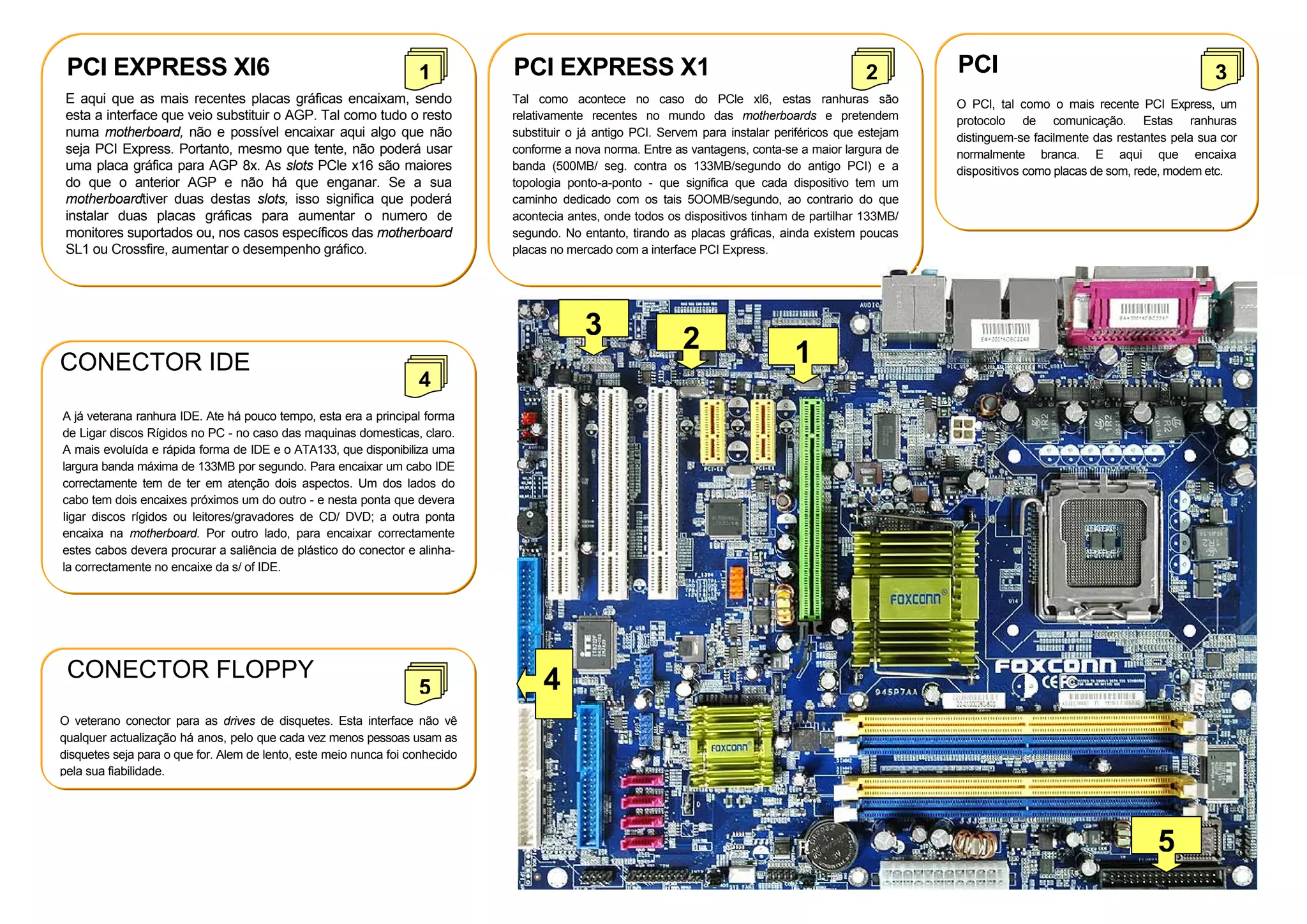

1. PCI EXPRESS XI6 1 PCI EXPRESS X1 2 PCI 3
E aqui que as mais recentes placas gráficas encaixam, sendo Tal como acontece no caso do PCle xl6, estas ranhuras são O PCl, tal como o mais recente PCI Express, um
esta a interface que veio substituir o AGP. Tal como tudo o resto relativamente recentes no mundo das motherboards e pretendem protocolo de comunicação. Estas ranhuras
numa motherboard, não e possível encaixar aqui algo que não substituir o já antigo PCI. Servem para instalar periféricos que estejam distinguem-se facilmente das restantes pela sua cor
seja PCI Express. Portanto, mesmo que tente, não poderá usar conforme a nova norma. Entre as vantagens, conta-se a maior largura de normalmente branca. E aqui que encaixa
uma placa gráfica para AGP 8x. As slots PCle x16 são maiores banda (500MB/ seg. contra os 133MB/segundo do antigo PCI) e a dispositivos como placas de som, rede, modem etc.
do que o anterior AGP e não há que enganar. Se a sua topologia ponto-a-ponto - que significa que cada dispositivo tem um
motherboardtiver duas destas slots, isso significa que poderá caminho dedicado com os tais 5OOMB/segundo, ao contrario do que
instalar duas placas gráficas para aumentar o numero de acontecia antes, onde todos os dispositivos tinham de partilhar 133MB/
monitores suportados ou, nos casos específicos das motherboard segundo. No entanto, tirando as placas gráficas, ainda existem poucas
SL1 ou Crossfire, aumentar o desempenho gráfico. placas no mercado com a interface PCI Express.
3 2
CONECTOR IDE 1
4
A já veterana ranhura IDE. Ate há pouco tempo, esta era a principal forma
de Ligar discos Rígidos no PC - no caso das maquinas domesticas, claro.
A mais evoluída e rápida forma de IDE e o ATA133, que disponibiliza uma
largura banda máxima de 133MB por segundo. Para encaixar um cabo IDE
correctamente tem de ter em atenção dois aspectos. Um dos lados do
cabo tem dois encaixes próximos um do outro - e nesta ponta que devera
Iigar discos rígidos ou leitores/gravadores de CD/ DVD; a outra ponta
encaixa na motherboard. Por outro lado, para encaixar correctamente
estes cabos devera procurar a saliência de plástico do conector e alinha-
la correctamente no encaixe da s/ of IDE.
CONECTOR FLOPPY 4
5
O veterano conector para as drives de disquetes. Esta interface não vê
qualquer actualização há anos, pelo que cada vez menos pessoas usam as
disquetes seja para o que for. Alem de lento, este meio nunca foi conhecido
pela sua fiabilidade.
5

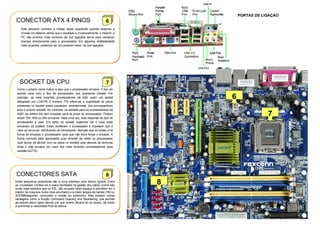

2. PORTAS DE LIGAÇÃO
CONECTOR ATX 4 PINOS 6
Este pequeno conector e muitas vezes esquecido quando estamos a
montar um sistema, sendo que o resultado e, invariavelmente, o mesmo: a
PC não arranca. Este conector de 2x2 ligações serve para canalizar
energia directamente para o processador. Em algumas motherboards
mais recentes, podemos ver um conector maior, de 4x4 ligações.
SOCKET DA CPU 7
Como o próprio nome indica, e aqui que o processador encaixa. 0 tipo de
socket varia com o tipo de processador que queremos instalar. Por
exemplo, os mais recentes processadores da Intel usam um socket
designado por LGA775. 0 numero 775 refere-se a quantidade de pinos
6
existentes no socket (estes passaram, recentemente, dos processadores
para o proprio socket). Ao contrario, os sockets para os processadores da
AMD (os Athlon 64) tern encaixes para as pinos do processador. Podem
existir 754, 939 ou 940 encaixes. Mais uma vez, tudo depende do tipo de
7
processador a usar. Em redor do socket, podemos ver o local onde
encaixam os coolers. Estes arrefecem o processador e impedem que o
calor se acumule, danificando os transístores. Atenção que só existe uma
forma de encaixar o processador, pelo que não deve forçar o encaixe. A
forma correcta está assinalada quer através de setas no processador
(que temos de alinhar com as setas no socket) quer através de ranhuras
onde o chip encaixa (no caso dos mais recentes processadores para
socketLGA775).
CONECTORES SATA 8
Estes pequenos conectores são a nova interface para discos rígidos. Entre
as novidades, contam-se a maior facilidade na gestão dos cabos (como são
8
muito mais estreitos que os IDE, não ocupam tanto espaço e permitem ter o
interior da maquina muito mais arrumado) e a maior largura de banda (150 ou
3OOMB/segundo, consoante a versão do protocolo). Mas existem outras
vantagens como a função Command Queuing and Reordering, que permite
ao próprio disco rígido decidir por que ordem devera ler os dados, de modo
a aumentar a velocidade final de leitura.

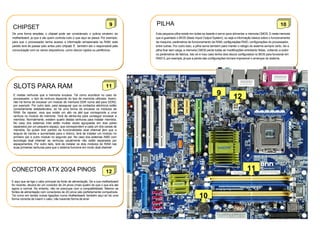

3. 9 PILHA 10
CHIPSET
De uma forma simplista, o chipset pode ser considerado o policia sinaleiro da Esta pequena pilha existe em todas as boards e serve para alimentar a memoria CMOS. E nesta memoria
motherboard, ja que e ale quem controla tudo o que aqui se passa. Por exemplo, que e guardado o BIOS (Basic Input/ Output System), ou seja a informação básica sobre o funcionamento
para que o processador tenha acesso a informação armazenada na RAM, este da maquina: parâmetros de funcionamento da RAM, configurações RAID, configurações do processador,
pedido terá de passar pelo antes pelo chipset, É também ele o responsável pela entre outras. Por outro lado, a pilha serve também para manter o relógio do sistema sempre certo. Se a
comunicação com os vários dispositivos, como discos rígidos ou periféricos. pilha ficar sem carga, a memoria CMOS perde todas as modificações entretanto feitas, voltando a exibir
os parâmetros de fabrica, Isto só e mau caso tenha dois discos configurados no BIOS para funcionar em
RAID 0, por exemplo, já que a perda das configurações tornara impossível o arranque do sistema.
SLOTS PARA RAM 11
E nestas ranhuras que a memoria encaixa. Tal como acontece no caso do 9 12
processador, o tipo de ranhura depende do tipo de memória utilizada. Assim,
não há forma de encaixar um modulo de memoria DDR numa slot para DDR2,
por exemplo. Por outro lado, para assegurar que os contactos eléctricos estão
correctamente estabelecidos, só há uma forma de encaixar os módulos de
RAM. Se reparar, vera que existe um alto na slot que corresponde a uma
ranhura no modulo de memoria. Terá de alinha-los para conseguir encaixar a
memória. Normalmente, existem quatro destas ranhuras para instalar memória.
No caso dos sistemas Intel estão muitas vezes agrupadas em dois pares
separados por um pequeno espaço, que correspondem a cada um dos canais de
memória. Se quiser tirar partido da funcionalidade dual channel [em que a
largura de banda e aumentada para o dobro), terá de instalar um modulo no
primeiro par e outro modulo no segundo par. No caso dos sistemas AMD com
tecnologia dual channel, as ranhuras usualmente não estão separadas por
espaçamentos. Por outro lado, terá de instalar os dois módulos de RAM nas
duas primeiras ranhuras para que o sistema funcione em modo dual channel
CONECTOR ATX 20/24 PINOS 12 11
E aqui que se liga o cabo principal da fonte de alimentação. Se a sua motherboard
for recente, devera ter um conector de 24 pinos (mais quatro do que o que era ate
agora a normal. No entanto, não se preocupe com a compatibilidade. Mesmo as
fontes de alimentação com conectores de 20 pinos são perfeitamente compatíveis.
Tal como em tantas outras ligações numa motherboard, também aqui só há uma
forma correcta de inserir o cabo, não havendo forma de errar.
