Hardware
- 1. Hardware... APRESENTAÇÃO PESSOAL Carga horária: 80 h/a por semestre Duas vezes na semana: Material fabriciodperez@blogspot.com @fabriciodenis fabriciodenis1@gmail.com fabriciodenis1@hotmail.com

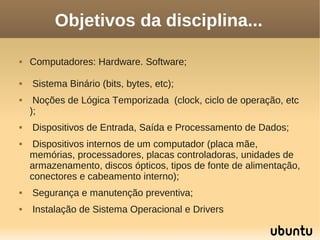

- 2. Objetivos da disciplina... Computadores: Hardware. Software; Sistema Binário (bits, bytes, etc); Noções de Lógica Temporizada (clock, ciclo de operação, etc ); Dispositivos de Entrada, Saída e Processamento de Dados; Dispositivos internos de um computador (placa mãe, memórias, processadores, placas controladoras, unidades de armazenamento, discos ópticos, tipos de fonte de alimentação, conectores e cabeamento interno); Segurança e manutenção preventiva; Instalação de Sistema Operacional e Drivers

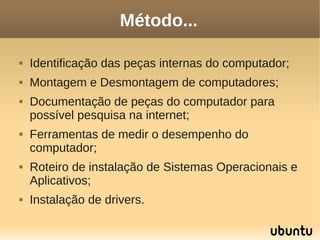

- 3. Método... Identificação das peças internas do computador; Montagem e Desmontagem de computadores; Documentação de peças do computador para possível pesquisa na internet; Ferramentas de medir o desempenho do computador; Roteiro de instalação de Sistemas Operacionais e Aplicativos; Instalação de drivers.
- 4. Avaliações... Freqüência mínima de 75%; 30% de trabalhos e 70% provas práticas e escritas; Trabalhos escritos em sala de aula, individuais ou em grupos; Aulas práticas de identificação e configuração de componentes do computador; Provas: individual e realizada sem consulta em sala de aula e provas.
- 5.
- 6.

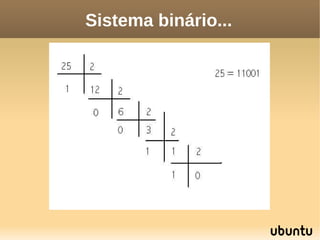

- 7.

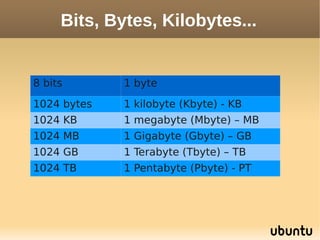

- 8. Bits, Bytes, Kilobytes... 8bits 1 byte 1024 bytes 1 kilobyte (Kbyte) - KB 1024 KB 1 megabyte (Mbyte) – MB 1024 MB 1 Gigabyte (Gbyte) – GB 1024 GB 1 Terabyte (Tbyte) – TB 1024 TB 1 Pentabyte (Pbyte) - PT
- 9.

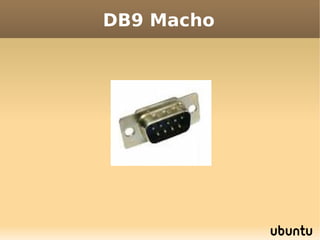

- 10.
- 11.

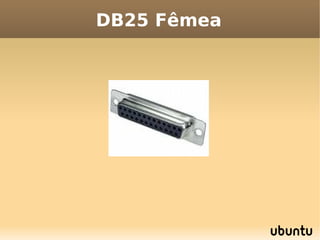

- 12.

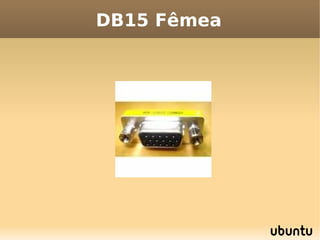

- 13.

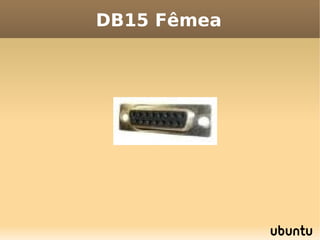

- 14.

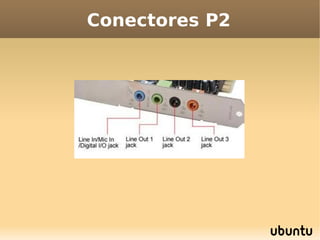

- 15.

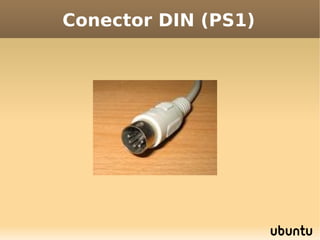

- 16.

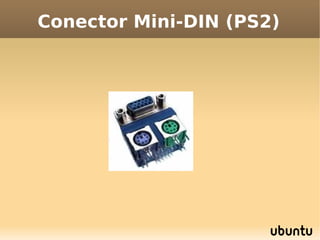

- 17.

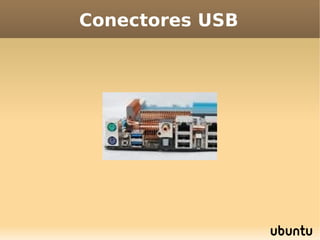

- 18.

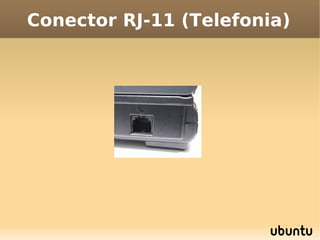

- 19.

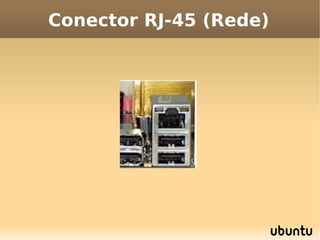

- 20.

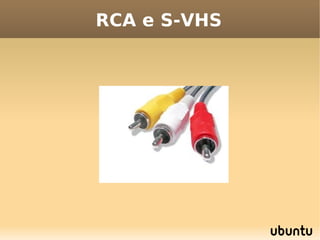

- 21.
- 22.

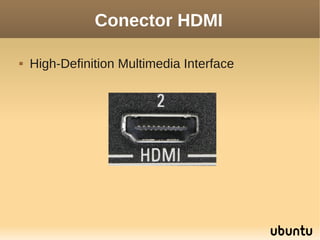

- 23. Conector HDMI High-Definition Multimedia Interface

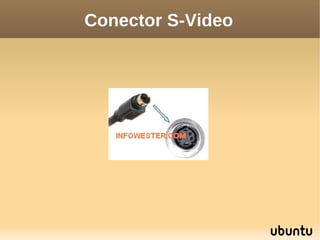

- 24.

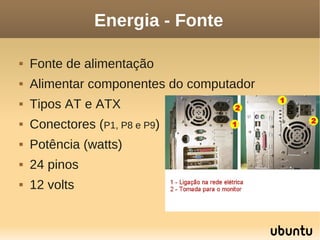

- 25. Energia - Fonte Fonte de alimentação Alimentar componentes do computador Tipos AT e ATX Conectores (P1, P8 e P9) Potência (watts) 24 pinos 12 volts
- 26.

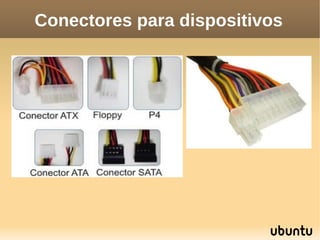

- 27.

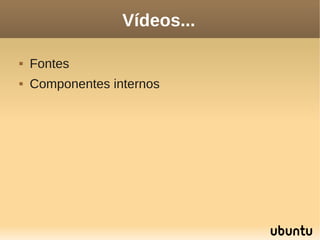

- 28. Vídeos... Fontes Componentes internos

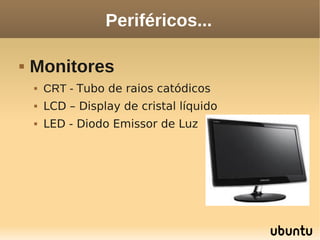

- 29. Periféricos... Monitores CRT - Tubo de raios catódicos LCD – Display de cristal líquido LED - Diodo Emissor de Luz

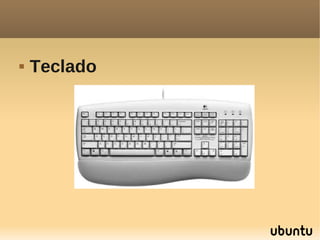

- 30. Teclado
- 31. Mouse

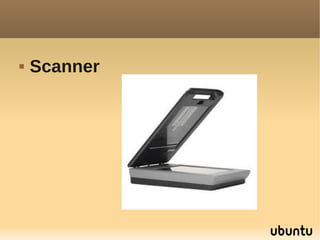

- 32. Scanner

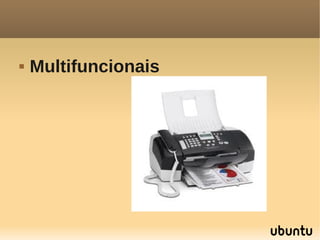

- 33. Multifuncionais

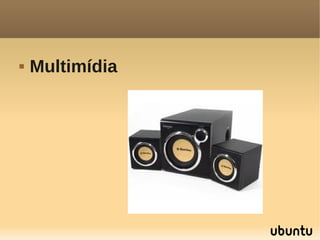

- 34. Multimídia

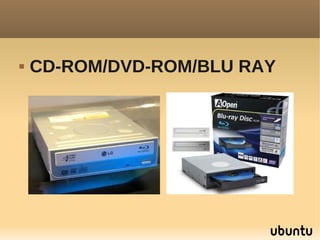

- 35. CD-ROM/DVD-ROM/BLU RAY
- 36. PLACA-MÃE... Oferece meios de comuniação entre CPU e demais componentes do computador; Suporte a novas tecnologias, possíbilidade de upgrade (processadores) e desempenho são fatores determinado pela placa-mãe;

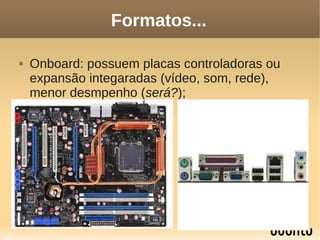

- 37. Formatos... Onboard: possuem placas controladoras ou expansão integaradas (vídeo, som, rede), menor desmpenho (será?);
- 38. Offboard: onde as placas controladoras ou de expansão não estão integradas a placa-mãe;

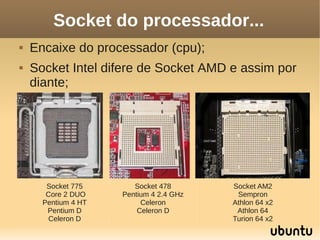

- 39. Socket do processador... Encaixe do processador (cpu); Socket Intel difere de Socket AMD e assim por diante; Socket 775 Socket 478 Socket AM2 Core 2 DUO Pentium 4 2.4 GHz Sempron Pentium 4 HT Celeron Athlon 64 x2 Pentium D Celeron D Athlon 64 Celeron D Turion 64 x2

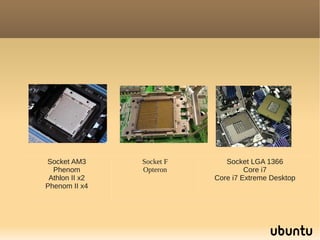

- 40. Socket AM3 Socket F Socket LGA 1366 Phenom Opteron Core i7 Athlon II x2 Core i7 Extreme Desktop Phenom II x4

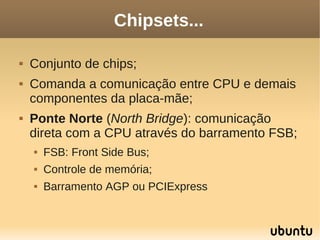

- 41. Chipsets... Conjunto de chips; Comanda a comunicação entre CPU e demais componentes da placa-mãe; Ponte Norte (North Bridge): comunicação direta com a CPU através do barramento FSB; FSB: Front Side Bus; Controle de memória; Barramento AGP ou PCIExpress

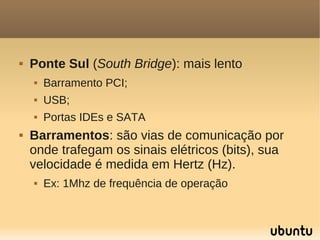

- 42. Ponte Sul (South Bridge): mais lento Barramento PCI; USB; Portas IDEs e SATA Barramentos: são vias de comunicação por onde trafegam os sinais elétricos (bits), sua velocidade é medida em Hertz (Hz). Ex: 1Mhz de frequência de operação

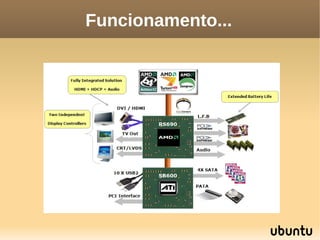

- 43.

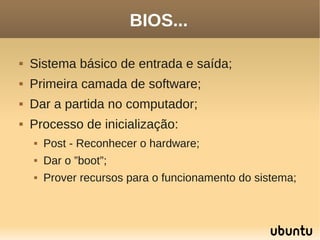

- 44. BIOS... Sistema básico de entrada e saída; Primeira camada de software; Dar a partida no computador; Processo de inicialização: Post - Reconhecer o hardware; Dar o ”boot”; Prover recursos para o funcionamento do sistema;

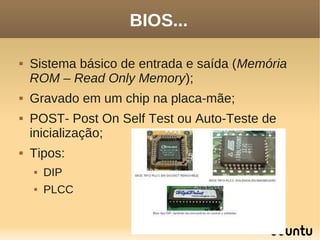

- 45. BIOS... Sistema básico de entrada e saída (Memória ROM – Read Only Memory); Gravado em um chip na placa-mãe; POST- Post On Self Test ou Auto-Teste de inicialização; Tipos: DIP PLCC

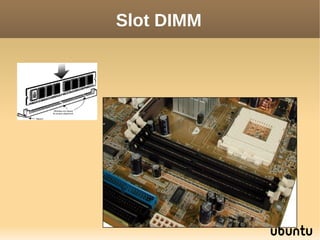

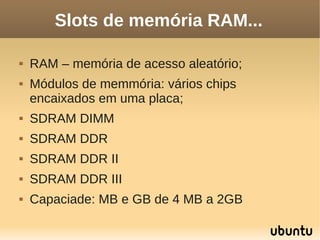

- 46. Slots de memóriaRAM... RAM – memória de acesso aleatório; Módulos de memmória: vários chips encaixados em uma placa; SDRAM DIMM SDRAM DDR SDRAM DDR II SDRAM DDR III Capaciade: MB e GB de 4 MB a 2GB
- 47.
- 48.

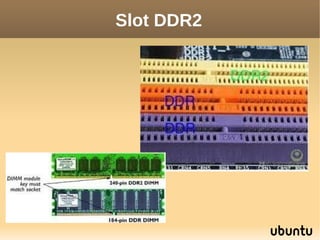

- 49.
- 50.

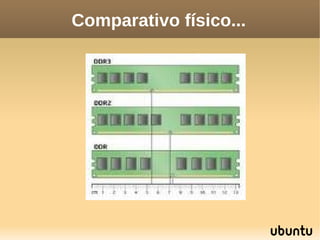

- 51.

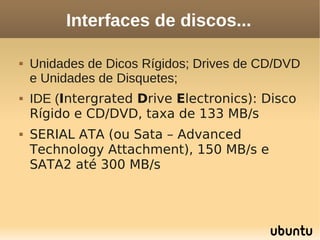

- 52. Interfaces de discos... Unidades de Dicos Rígidos; Drives de CD/DVD e Unidades de Disquetes; IDE (Intergrated Drive Electronics): Disco Rígido e CD/DVD, taxa de 133 MB/s SERIAL ATA (ou Sata – Advanced Technology Attachment), 150 MB/s e SATA2 até 300 MB/s

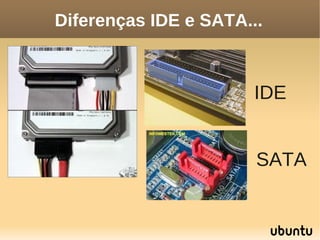

- 53. Diferenças IDE eSATA... IDE SATA

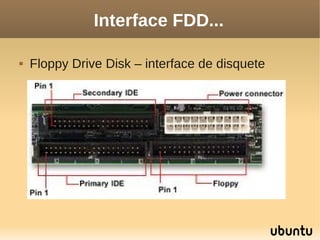

- 54. Interface FDD... Floppy Drive Disk – interface de disquete
- 55. Jumpers... Interruptores, servem para permitir a passagem de energia entre dois pinos (fechar circuitos);

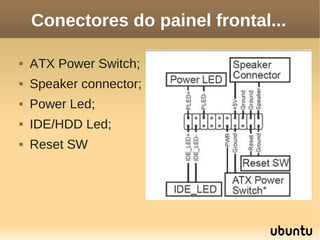

- 56. Conectores do painelfrontal... ATX Power Switch; Speaker connector; Power Led; IDE/HDD Led; Reset SW
- 57. Barramentos... Vias de comunicação entre componentes da placa-mãe, como: processador, RAM, chipset, slots de expansão, etc. Barramento Local Dados Endereços Controle

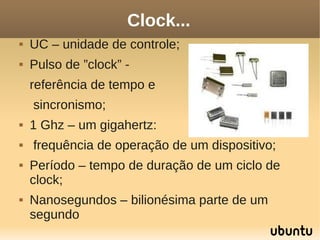

- 58. Clock... UC – unidade de controle; Pulso de ”clock” - referência de tempo e sincronismo; 1 Ghz – um gigahertz: frequência de operação de um dispositivo; Período – tempo de duração de um ciclo de clock; Nanosegundos – bilionésima parte de um segundo

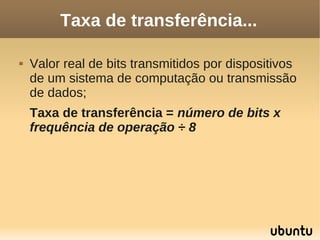

- 59. Taxa de transferência... Valor real de bits transmitidos por dispositivos de um sistema de computação ou transmissão de dados; Taxa de transferência = número de bits x frequência de operação ÷ 8

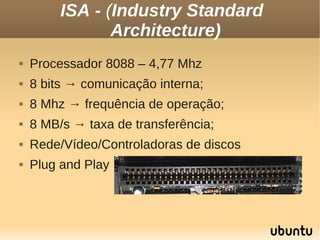

- 60. ISA - (IndustryStandard Architecture) Processador 8088 – 4,77 Mhz 8 bits → comunicação interna; 8 Mhz → frequência de operação; 8 MB/s → taxa de transferência; Rede/Vídeo/Controladoras de discos Plug and Play

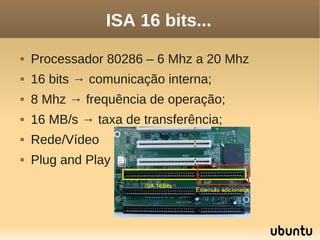

- 61. ISA 16 bits... Processador 80286 – 6 Mhz a 20 Mhz 16 bits → comunicação interna; 8 Mhz → frequência de operação; 16 MB/s → taxa de transferência; Rede/Vídeo Plug and Play

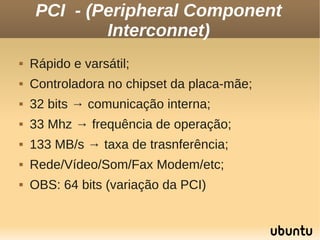

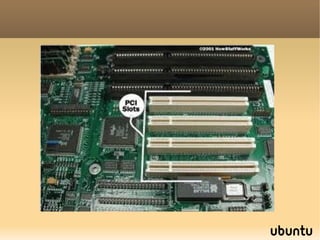

- 62. PCI - (PeripheralComponent Interconnet) Rápido e varsátil; Controladora no chipset da placa-mãe; 32 bits → comunicação interna; 33 Mhz → frequência de operação; 133 MB/s → taxa de trasnferência; Rede/Vídeo/Som/Fax Modem/etc; OBS: 64 bits (variação da PCI)

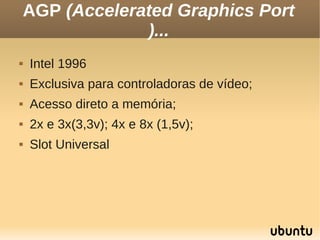

- 64. AGP (Accelerated GraphicsPort )... Intel 1996 Exclusiva para controladoras de vídeo; Acesso direto a memória; 2x e 3x(3,3v); 4x e 8x (1,5v); Slot Universal

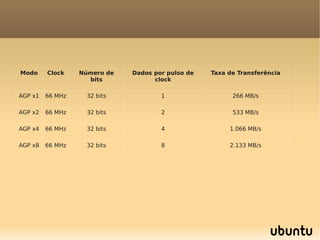

- 65. Modo Clock Número de Dados por pulso de Taxa de Transferência bits clock AGP x1 66 MHz 32 bits 1 266 MB/s AGP x2 66 MHz 32 bits 2 533 MB/s AGP x4 66 MHz 32 bits 4 1.066 MB/s AGP x8 66 MHz 32 bits 8 2.133 MB/s

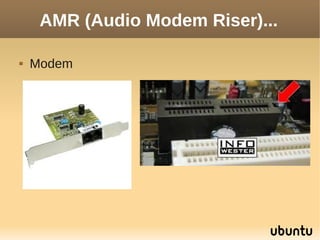

- 66. AMR (Audio ModemRiser)... Modem

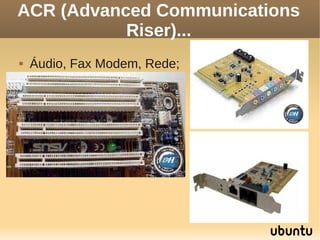

- 67. ACR (Advanced Communications Riser)... Áudio, Fax Modem, Rede;

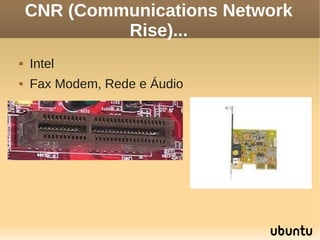

- 68. CNR (Communications Network Rise)... Intel Fax Modem, Rede e Áudio

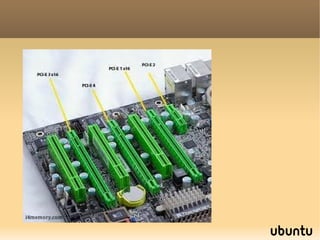

- 69. PCI Express... Intel (2001) e comercializada em 2004 Transmissão serial full-duplex, através de pistas; 1x, 4x, 8x, 16x e 32x Hot Plug Trabalha em 8 bits a uma frequência de 2.5 Ghz; 4 bits para cada direção; PCI Express 2.0 – 2007 com taxas de até 8GB

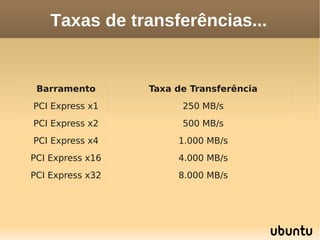

- 71. Taxas de transferências... Barramento Taxa de Transferência PCI Express x1 250 MB/s PCI Express x2 500 MB/s PCI Express x4 1.000 MB/s PCI Express x16 4.000 MB/s PCI Express x32 8.000 MB/s

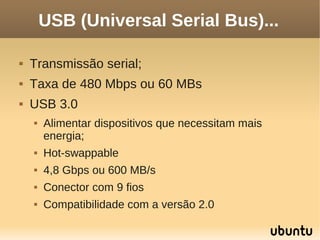

- 72. USB (Universal SerialBus)... Transmissão serial; Taxa de 480 Mbps ou 60 MBs USB 3.0 Alimentar dispositivos que necessitam mais energia; Hot-swappable 4,8 Gbps ou 600 MB/s Conector com 9 fios Compatibilidade com a versão 2.0

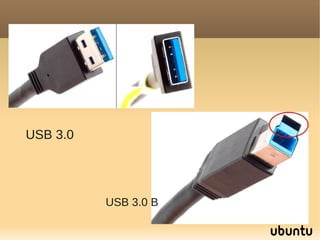

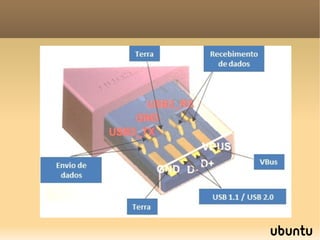

- 74. USB 3.0 USB 3.0 B

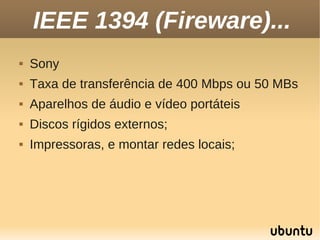

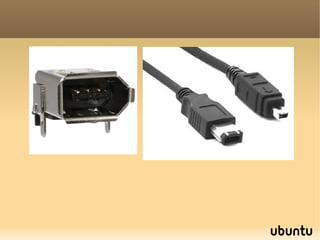

- 75. IEEE 1394 (Fireware)... Sony Taxa de transferência de 400 Mbps ou 50 MBs Aparelhos de áudio e vídeo portáteis Discos rígidos externos; Impressoras, e montar redes locais;

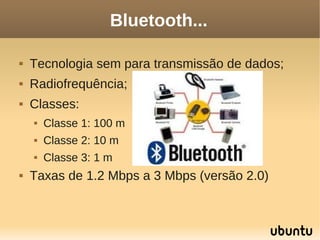

- 77. Bluetooth... Tecnologia sem para transmissão de dados; Radiofrequência; Classes: Classe 1: 100 m Classe 2: 10 m Classe 3: 1 m Taxas de 1.2 Mbps a 3 Mbps (versão 2.0)

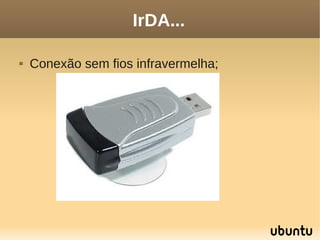

- 78. IrDA... Conexão sem fios infravermelha;

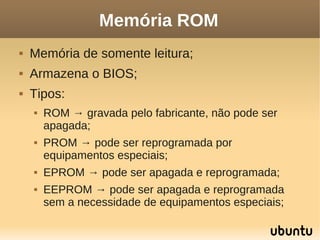

- 79. Memória ROM Memória de somente leitura; Armazena o BIOS; Tipos: ROM → gravada pelo fabricante, não pode ser apagada; PROM → pode ser reprogramada por equipamentos especiais; EPROM → pode ser apagada e reprogramada; EEPROM → pode ser apagada e reprogramada sem a necessidade de equipamentos especiais;

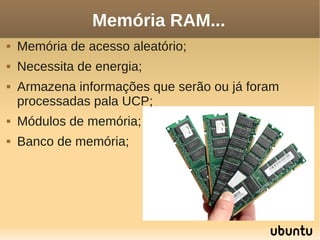

- 80. Memória RAM... Memória de acesso aleatório; Necessita de energia; Armazena informações que serão ou já foram processadas pala UCP; Módulos de memória; Banco de memória;

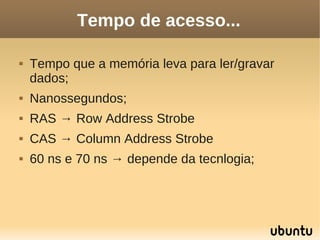

- 81. Tempo de acesso... Tempo que a memória leva para ler/gravar dados; Nanossegundos; RAS → Row Address Strobe CAS → Column Address Strobe 60 ns e 70 ns → depende da tecnlogia;

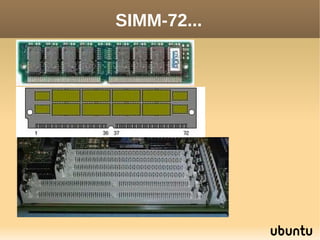

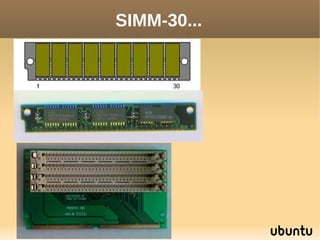

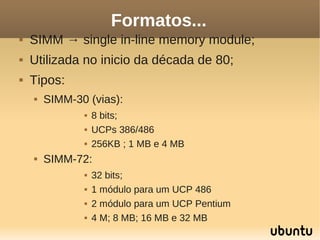

- 82. Formatos... SIMM → single in-line memory module; Utilizada no inicio da década de 80; Tipos: SIMM-30 (vias): 8 bits; UCPs 386/486 256KB ; 1 MB e 4 MB SIMM-72: 32 bits; 1 módulo para um UCP 486 2 módulo para um UCP Pentium 4 M; 8 MB; 16 MB e 32 MB
- 83.
- 84.

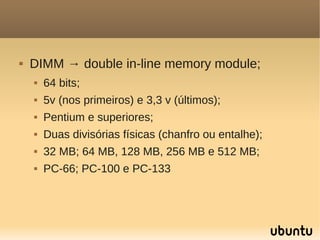

- 85. DIMM → double in-line memory module; 64 bits; 5v (nos primeiros) e 3,3 v (últimos); Pentium e superiores; Duas divisórias físicas (chanfro ou entalhe); 32 MB; 64 MB, 128 MB, 256 MB e 512 MB; PC-66; PC-100 e PC-133
- 86.

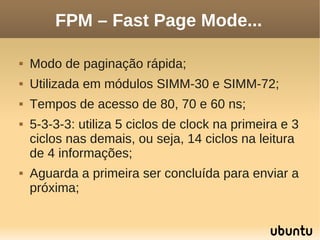

- 87. FPM – FastPage Mode... Modo de paginação rápida; Utilizada em módulos SIMM-30 e SIMM-72; Tempos de acesso de 80, 70 e 60 ns; 5-3-3-3: utiliza 5 ciclos de clock na primeira e 3 ciclos nas demais, ou seja, 14 ciclos na leitura de 4 informações; Aguarda a primeira ser concluída para enviar a próxima;

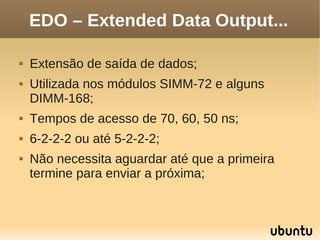

- 88. EDO – ExtendedData Output... Extensão de saída de dados; Utilizada nos módulos SIMM-72 e alguns DIMM-168; Tempos de acesso de 70, 60, 50 ns; 6-2-2-2 ou até 5-2-2-2; Não necessita aguardar até que a primeira termine para enviar a próxima;

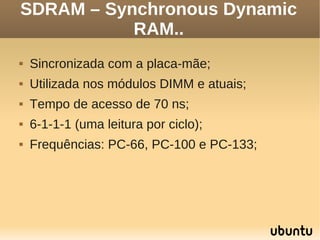

- 89. SDRAM – SynchronousDynamic RAM.. Sincronizada com a placa-mãe; Utilizada nos módulos DIMM e atuais; Tempo de acesso de 70 ns; 6-1-1-1 (uma leitura por ciclo); Frequências: PC-66, PC-100 e PC-133;

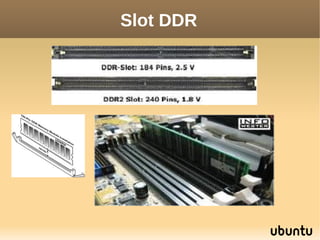

- 90. DDR... Double Data Rate ou Duplo Fluxo de Dados; 184 vias; Duas leitura/gravação por ciclo de clock; Consumo de energia de 2.5 v; Capacidades: 128 MB a 1 GB DDR-200 ou PC 1600 1600 MB/s DDR-266 ou PC 2100 2100 MB/s DDR-333 ou PC 2700 2700 MB/s DDR-400 ou PC 3200 3200 MB/s

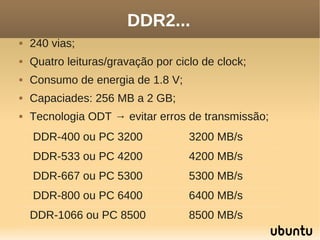

- 91. DDR2... 240 vias; Quatro leituras/gravação por ciclo de clock; Consumo de energia de 1.8 V; Capaciades: 256 MB a 2 GB; Tecnologia ODT → evitar erros de transmissão; DDR-400 ou PC 3200 3200 MB/s DDR-533 ou PC 4200 4200 MB/s DDR-667 ou PC 5300 5300 MB/s DDR-800 ou PC 6400 6400 MB/s DDR-1066 ou PC 8500 8500 MB/s
- 92.

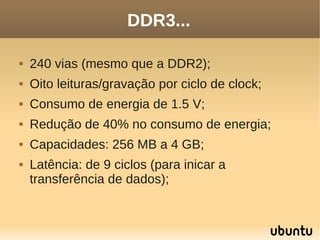

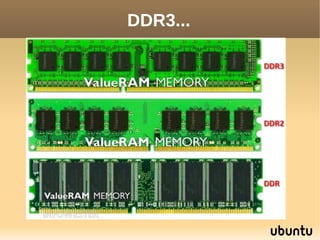

- 93. DDR3... 240 vias (mesmo que a DDR2); Oito leituras/gravação por ciclo de clock; Consumo de energia de 1.5 V; Redução de 40% no consumo de energia; Capacidades: 256 MB a 4 GB; Latência: de 9 ciclos (para inicar a transferência de dados);

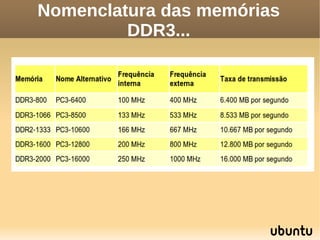

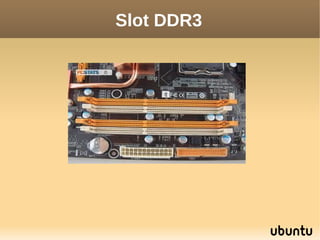

- 94. Nomenclatura das memórias DDR3...

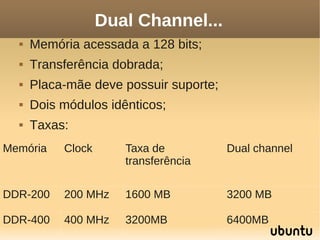

- 95. Dual Channel... Memória acessada a 128 bits; Transferência dobrada; Placa-mãe deve possuir suporte; Dois módulos idênticos; Taxas: Memória Clock Taxa de Dual channel transferência DDR-200 200 MHz 1600 MB 3200 MB DDR-400 400 MHz 3200MB 6400MB
- 96. Triple Channel... A partir do i7 as memórias DDR3; 192 bits Três módulos com as mesmas especificações;

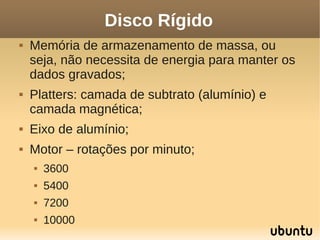

- 97. Disco Rígido Memória de armazenamento de massa, ou seja, não necessita de energia para manter os dados gravados; Platters: camada de subtrato (alumínio) e camada magnética; Eixo de alumínio; Motor – rotações por minuto; 3600 5400 7200 10000

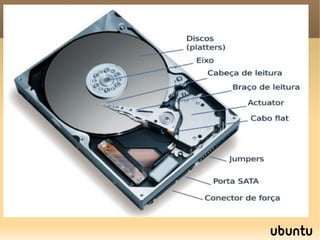

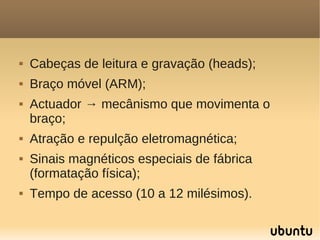

- 98. Cabeças de leitura e gravação (heads); Braço móvel (ARM); Actuador → mecânismo que movimenta o braço; Atração e repulção eletromagnética; Sinais magnéticos especiais de fábrica (formatação física); Tempo de acesso (10 a 12 milésimos).

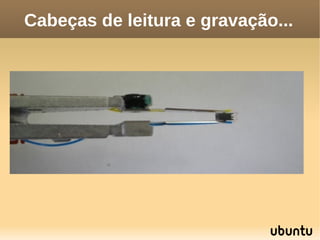

- 100. Cabeças de leiturae gravação...

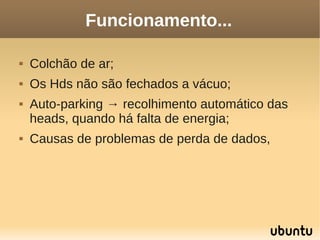

- 101. Funcionamento... Colchão de ar; Os Hds não são fechados a vácuo; Auto-parking → recolhimento automático das heads, quando há falta de energia; Causas de problemas de perda de dados,

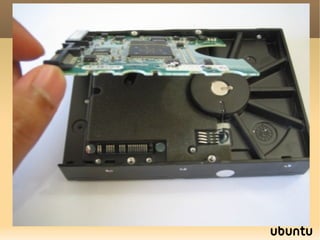

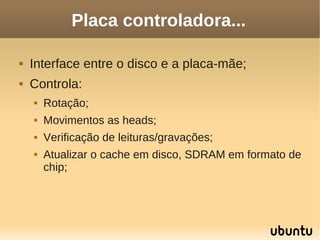

- 102. Placa controladora... Interface entre o disco e a placa-mãe; Controla: Rotação; Movimentos as heads; Verificação de leituras/gravações; Atualizar o cache em disco, SDRAM em formato de chip;
- 104. Os discos... Sua capacidade é definida pela tecnologia (densidade) e diâmetro dos discos; Densidade é medida por gigabits por polegada quadrada; Sputtering: técnica de colocar minúsculas marcas na camada magnética; Organização da gravação: Trilhas e setores; Setores de 512 bytes; Cilindros → conjunto de trilhas.

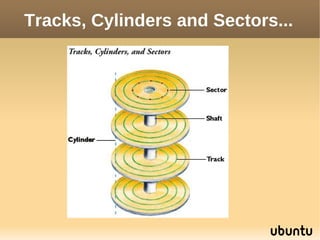

- 105. Tracks, Cylinders andSectors...

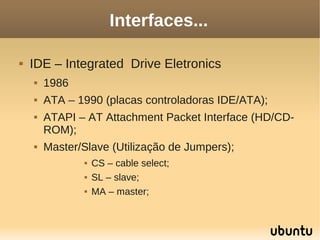

- 106. Interfaces... IDE – Integrated Drive Eletronics 1986 ATA – 1990 (placas controladoras IDE/ATA); ATAPI – AT Attachment Packet Interface (HD/CD- ROM); Master/Slave (Utilização de Jumpers); CS – cable select; SL – slave; MA – master;
- 107. Tecnologias... PIO mode – programação de entrada e saída (In/Out) ou PIO. DMA – modo de acesso direto; UDMA33 ou ATA-4; UDMA133 ou ATA-7; Cabos IDE de 80 vias (UDMA66);

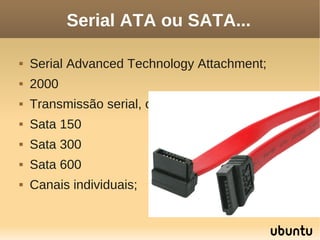

- 108. Serial ATA ouSATA... Serial Advanced Technology Attachment; 2000 Transmissão serial, ou seja, um bit por vez; Sata 150 Sata 300 Sata 600 Canais individuais;
