1. Curso técnico de gestão de equipamentos informáticos
Modulo 2 - Montagem de computadores
Ficha de trabalho 1
1. Como é que se retira uma placa controladora (descreve o processo)?
2. O que são os flat cables? Qual a diferença entre cabos flat de 40 vias e de 80 vias?
3. Que tipos de tecnologia comportam as placas-mãe existentes no mercado atual?
4. Quais os tipos de barramento vistos até agora?
5. O barramento divide-se como?
6. Para que serve o clock?
7. Faz corresponder os tipos de processadores na coluna A com os respetivos
comentários na coluna B
Coluna A
8086
A
1
8088
B
2
286
C
3
386
D
4
486
E
5
Pentium
F
6
Pentium MMX
G
7
Pentium Pro
H
8
Pentium II
I
9
Coluna B
Era aproximadamente 6 vezes mais rápido que 8088
usado em computadores IBM PC.
Trabalhava com uma versão de clock a 25 MHz.
Aproximadamente operava cerca de duas vezes mais
rápido que o 386DX-25 o que já era um ganho de
performance notável.
Possui socket 7; Tem arquitetura Superescalar;
Barramento externo. Possui uma memória cache
interna de 16 Kb e um coprocessador interno de alto
desempenho.
Este processador foi lançado inicialmente com o
nome “Willamette”, e funcionava a 1.4 e 1.5 GHz no
ano de 2000, trabalhando com Socket 423.
Cache de memória L1 dividida em 128 Kb, dividida
em duas de 64 KB, sendo uma para transmissão de
dados e outra para instruções. Cache de memória L2
com 512 Mb.
Este processador nada mais é do que o processador
486DX4 “melhorado e turbinado”.
Este processador foi lançado em versões 150,180 e
200 MHz e é um processador baseado em 32 bits.
Possui uma cache interna (chamada de cache
primária), com 16 Kb e ainda possui uma cache
secundária.
Foi implementado para trabalhar com
aproximadamente 29.000 transístores e todos
compactados num pacote de 40 pinos.
Compatibilidade com os vários sistemas existentes
de categoria 586 e projetos que os suportam.

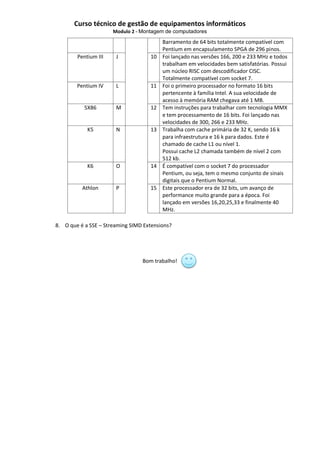

2. Curso técnico de gestão de equipamentos informáticos
Modulo 2 - Montagem de computadores
Pentium III
J
10
Pentium IV
L
11
5X86
M
12
K5
N
13
K6
O
14
Athlon
P
15
Barramento de 64 bits totalmente compatível com
Pentium em encapsulamento SPGA de 296 pinos.
Foi lançado nas versões 166, 200 e 233 MHz e todos
trabalham em velocidades bem satisfatórias. Possui
um núcleo RISC com descodificador CISC.
Totalmente compatível com socket 7.
Foi o primeiro processador no formato 16 bits
pertencente à família Intel. A sua velocidade de
acesso à memória RAM chegava até 1 MB.
Tem instruções para trabalhar com tecnologia MMX
e tem processamento de 16 bits. Foi lançado nas
velocidades de 300, 266 e 233 MHz.
Trabalha com cache primária de 32 K, sendo 16 k
para infraestrutura e 16 k para dados. Este é
chamado de cache L1 ou nível 1.
Possui cache L2 chamada também de nível 2 com
512 kb.
É compatível com o socket 7 do processador
Pentium, ou seja, tem o mesmo conjunto de sinais
digitais que o Pentium Normal.
Este processador era de 32 bits, um avanço de
performance muito grande para a época. Foi
lançado em versões 16,20,25,33 e finalmente 40
MHz.
8. O que é a SSE – Streaming SIMD Extensions?
Bom trabalho!
