O documento apresenta os principais componentes de hardware de um computador, incluindo placa-mãe, processador, memória RAM, placas de vídeo e rede, slots, portas e discos rígidos. Ele explica a função de cada componente e padrões como IDE, PCI e USB.
Mais conteúdo relacionado
Iniciando
- 1. Módulo Básico: Aula2 Introdução ao Hardware
- 2. Módulo Básico: Aula2 Apresentação Hardware ● Arquitetura Aberta / Fechada ● Placa Mãe ● Processador / Cooler ● Monitor de Vídeo ● Placa de Vídeo ● Memória RAM ● Disco Rígido / Periféricos ● Revisão
- 3. Módulo Básico: Aula2 Objetivos Objetivos ● Conhecimentos básicos de Hardware; ● Diferenciar as peça; ● Qual utilidade de cada placa; ● Descobrir um Driver;

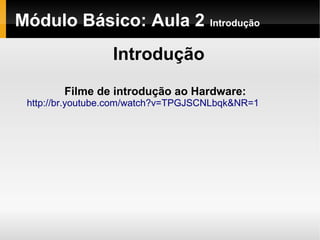

- 4. Módulo Básico: Aula2 Introdução Introdução Filme de introdução ao Hardware: http://br.youtube.com/watch?v=TPGJSCNLbqk&NR=1

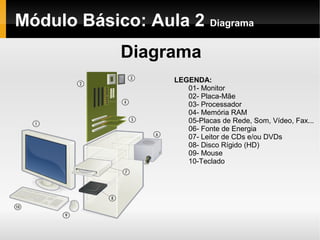

- 5. Módulo Básico: Aula2 Diagrama Diagrama LEGENDA: 01- Monitor 02- Placa-Mãe 03- Processador 04- Memória RAM 05-Placas de Rede, Som, Vídeo, Fax... 06- Fonte de Energia 07- Leitor de CDs e/ou DVDs 08- Disco Rígido (HD) 09- Mouse 10-Teclado

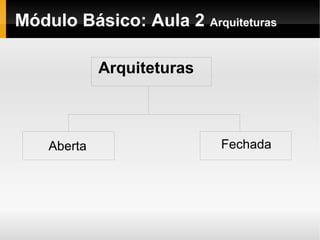

- 6. Módulo Básico: Aula2 Arquiteturas Arquiteturas Aberta Fechada

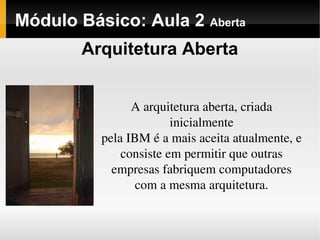

- 7. Módulo Básico: Aula2 Aberta A arquitetura aberta, criada inicialmente pela IBM é a mais aceita atualmente, e consiste em permitir que outras empresas fabriquem computadores com a mesma arquitetura. Arquitetura Aberta

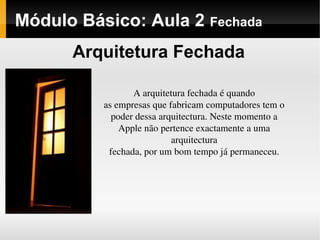

- 8. Módulo Básico: Aula2 Fechada Arquitetura Fechada A arquitetura fechada é quando as empresas que fabricam computadores tem o poder dessa arquitectura. Neste momento a Apple não pertence exactamente a uma arquitectura fechada, por um bom tempo já permaneceu.

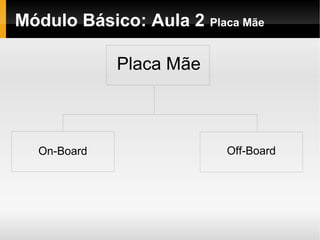

- 9. Módulo Básico: Aula2 Placa Mãe Placa Mãe On-Board Off-Board

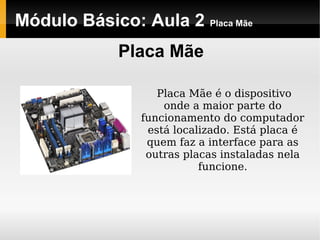

- 10. Módulo Básico: Aula2 Placa Mãe Placa Mãe Placa Mãe é o dispositivo onde a maior parte do funcionamento do computador está localizado. Está placa é quem faz a interface para as outras placas instaladas nela funcione.

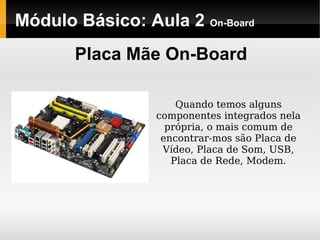

- 11. Módulo Básico: Aula2 On-Board Placa Mãe On-Board Quando temos alguns componentes integrados nela própria, o mais comum de encontrar-mos são Placa de Vídeo, Placa de Som, USB, Placa de Rede, Modem.

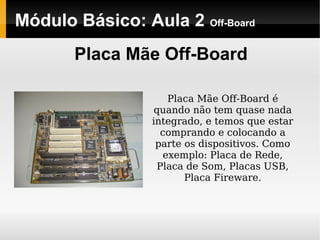

- 12. Módulo Básico: Aula2 Off-Board Placa Mãe Off-Board Placa Mãe Off-Board é quando não tem quase nada integrado, e temos que estar comprando e colocando a parte os dispositivos. Como exemplo: Placa de Rede, Placa de Som, Placas USB, Placa Fireware.

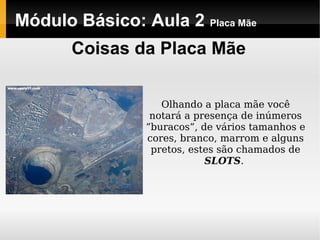

- 13. Módulo Básico: Aula2 Placa Mãe Coisas da Placa Mãe Olhando a placa mãe você notará a presença de inúmeros ”buracos”, de vários tamanhos e cores, branco, marrom e alguns pretos, estes são chamados de SLOTS.

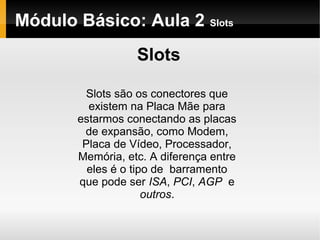

- 14. Módulo Básico: Aula2 Slots Slots Slots são os conectores que existem na Placa Mãe para estarmos conectando as placas de expansão, como Modem, Placa de Vídeo, Processador, Memória, etc. A diferença entre eles é o tipo de barramento que pode ser ISA, PCI, AGP e outros.

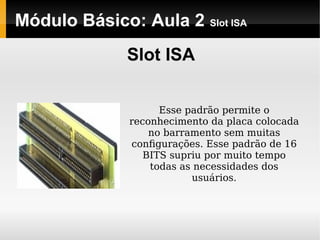

- 15. Módulo Básico: Aula2 Slot ISA Slot ISA Esse padrão permite o reconhecimento da placa colocada no barramento sem muitas configurações. Esse padrão de 16 BITS supriu por muito tempo todas as necessidades dos usuários.
- 16. Módulo Básico: Aula2 Slot PCI Slot PCI Desenvolvido inicialmente pela Intel, os slots funcionam em 32 bits. Permite as melhores taxas de transferência estando presente principalmente nos computadores a partir do Pentium.

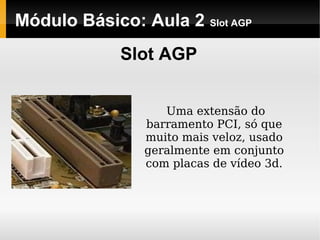

- 17. Módulo Básico: Aula2 Slot AGP Slot AGP Uma extensão do barramento PCI, só que muito mais veloz, usado geralmente em conjunto com placas de vídeo 3d.

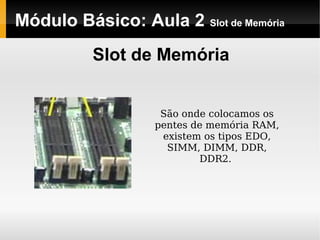

- 18. Módulo Básico: Aula2 Slot de Memória Slot de Memória São onde colocamos os pentes de memória RAM, existem os tipos EDO, SIMM, DIMM, DDR, DDR2.

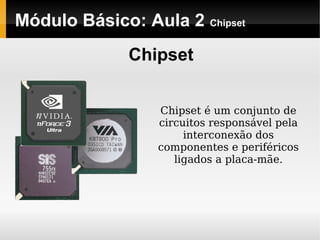

- 19. Módulo Básico: Aula2 Chipset Chipset Chipset é um conjunto de circuitos responsável pela interconexão dos componentes e periféricos ligados a placa-mãe.

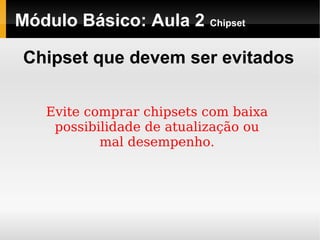

- 20. Módulo Básico: Aula2 Chipset Chipset que devem ser evitados Evite comprar chipsets com baixa possibilidade de atualização ou mal desempenho.

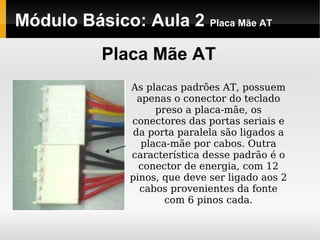

- 21. Módulo Básico: Aula2 Placa Mãe AT Placa Mãe AT As placas padrões AT, possuem apenas o conector do teclado preso a placa-mãe, os conectores das portas seriais e da porta paralela são ligados a placa-mãe por cabos. Outra característica desse padrão é o conector de energia, com 12 pinos, que deve ser ligado aos 2 cabos provenientes da fonte com 6 pinos cada.
- 22. Módulo Básico: Aula2 Placa Mãe ATX Placa Mãe ATX O padrões ATX foi uma iniciativa da Intel, com o objetivo de eliminar alguns dos problemas do padrão AT. O conector do teclado é menor que a do padrão AT, e tem o mesmo formato do conector do mouse, esse conector é chamado de PS/2.

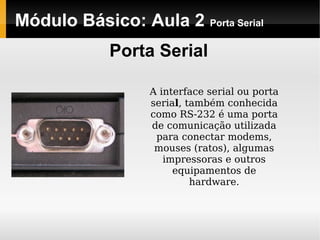

- 23. Módulo Básico: Aula2 Porta Serial Porta Serial A interface serial ou porta serial, também conhecida como RS-232 é uma porta de comunicação utilizada para conectar modems, mouses (ratos), algumas impressoras e outros equipamentos de hardware.

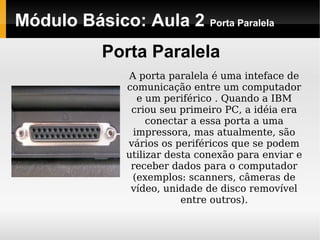

- 24. Módulo Básico: Aula2 Porta Paralela Porta Paralela A porta paralela é uma inteface de comunicação entre um computador e um periférico . Quando a IBM criou seu primeiro PC, a idéia era conectar a essa porta a uma impressora, mas atualmente, são vários os periféricos que se podem utilizar desta conexão para enviar e receber dados para o computador (exemplos: scanners, câmeras de vídeo, unidade de disco removível entre outros).

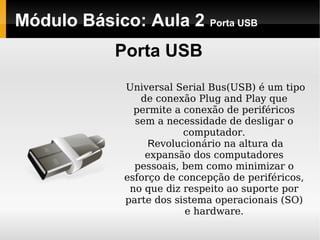

- 25. Módulo Básico: Aula2 Porta USB Porta USB Universal Serial Bus(USB) é um tipo de conexão Plug and Play que permite a conexão de periféricos sem a necessidade de desligar o computador. Revolucionário na altura da expansão dos computadores pessoais, bem como minimizar o esforço de concepção de periféricos, no que diz respeito ao suporte por parte dos sistema operacionais (SO) e hardware.

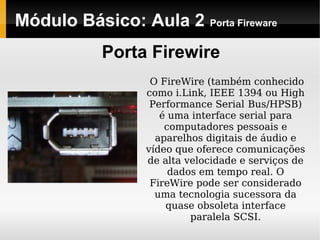

- 26. Módulo Básico: Aula2 Porta Fireware Porta Firewire O FireWire (também conhecido como i.Link, IEEE 1394 ou High Performance Serial Bus/HPSB) é uma interface serial para computadores pessoais e aparelhos digitais de áudio e vídeo que oferece comunicações de alta velocidade e serviços de dados em tempo real. O FireWire pode ser considerado uma tecnologia sucessora da quase obsoleta interface paralela SCSI.

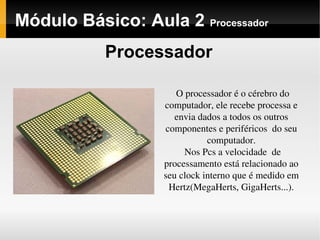

- 27. Módulo Básico: Aula2 Processador Processador O processador é o cérebro do computador, ele recebe processa e envia dados a todos os outros componentes e periféricos do seu computador. Nos Pcs a velocidade de processamento está relacionado ao seu clock interno que é medido em Hertz(MegaHerts, GigaHerts...).

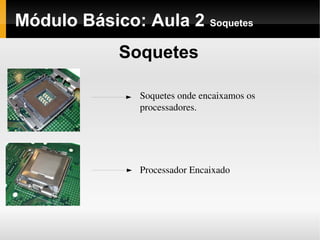

- 28. Módulo Básico: Aula2 Soquetes Soquetes Soquetes onde encaixamos os processadores. Processador Encaixado
- 29. Módulo Básico: Aula2 Lista Soquetes Lista Soquetes Lista de soquetes e os modelos de que cada soquete suporta:

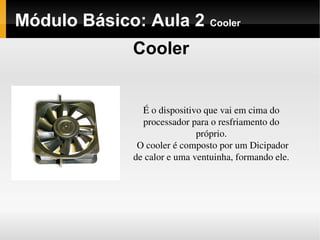

- 30. Módulo Básico: Aula2 Cooler Cooler É o dispositivo que vai em cima do processador para o resfriamento do próprio. O cooler é composto por um Dicipador de calor e uma ventuinha, formando ele.

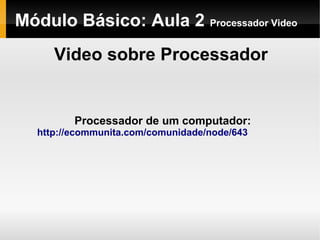

- 31. Módulo Básico: Aula2 Processador Video Video sobre Processador Processador de um computador: http://ecommunita.com/comunidade/node/643
- 32. Módulo Básico: Aula2 Monitor Monitor ●Os monitores de vídeos são a saida gráfica da saída do processador. ●O monitor de vídeo se divide em dois tipos: ● Monocromático Mostra tons de cinza ● Policromático A conhecida tela colorida ● Quando ao padrão do monitor, existem diversos.
- 33. Módulo Básico: Aula2 Monitor CGA Monitor CGA Capacidade de mostrar 4 cores simultâneas em modo gráfico. Uma das primeiras usadas em computadores PCs, com baixa qualidade de imagem, poucos programas funcionavam em telas CGA, quase todos em modo texto. Ficou muito conhecida como "tela verde" embora existem modelos CGA preto e branco.

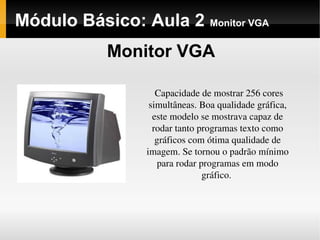

- 34. Módulo Básico: Aula2 Monitor VGA Monitor VGA Capacidade de mostrar 256 cores simultâneas. Boa qualidade gráfica, este modelo se mostrava capaz de rodar tanto programas texto como gráficos com ótima qualidade de imagem. Se tornou o padrão mínimo para rodar programas em modo gráfico.
- 35. Módulo Básico: Aula2 Placa de Rede Placa de Rede A placa de rede, chamada pelos vendedores metidos de NIC 2 , permite que computadores sejam ligados em redes, possui taxas de transferência de dados um pouco mais altos que as dos modens, variando de 10000000 bits por segundo até 40000000000 bits por segundo (10Mbit/s,40Gbit/s).

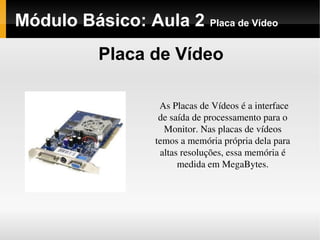

- 36. Módulo Básico: Aula2 Placa de Vídeo Placa de Vídeo As Placas de Vídeos é a interface de saída de processamento para o Monitor. Nas placas de vídeos temos a memória própria dela para altas resoluções, essa memória é medida em MegaBytes.

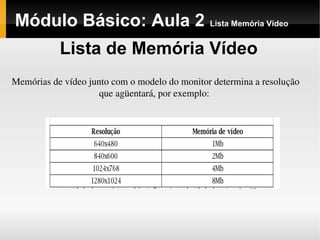

- 37. Módulo Básico: Aula2 Lista Memória Vídeo Lista de Memória Vídeo Memórias de vídeo junto com o modelo do monitor determina a resolução que agüentará, por exemplo:

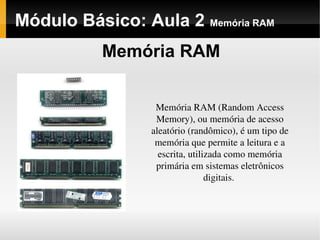

- 38. Módulo Básico: Aula2 Memória RAM Memória RAM Memória RAM (Random Access Memory), ou memória de acesso aleatório (randômico), é um tipo de memória que permite a leitura e a escrita, utilizada como memória primária em sistemas eletrônicos digitais.
- 39. Módulo Básico: Aula2 Capacidade da Memória Capacidade da Memória ●Aprendendo a medir capacidade das Memórias RAM: ● Um conjunto com 1024 bytes é chamado de kilobyte. ● Um conjunto com 1024 grupos de 1 kilobyte é chamado de megabyte, ou seja 1024x1024 bytes. ● Um conjunto com 1024 grupos de 1 megabyte é chamado de gigabyte, ou seja 1024x1024x1024 bytes. ● Um conjunto com 1024 grupos de 1 gigabyte é chamado de terabyte, ou seja 1024x 4 . ● Um conjunto com 1024 grupos de 1 terabyte é chamado de petabyte, ou seja 1024 5 . E assim por diante.

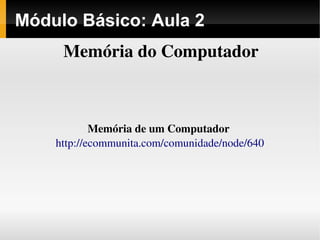

- 40. Módulo Básico: Aula2 Memória do Computador Memória de um Computador http://ecommunita.com/comunidade/node/640
- 41. Módulo Básico: Aula2 Hard Disk Hard Disk Disco rígido, disco duro, (popularmente também winchester) ou HD (do inglês Hard Disk) é a parte do computador onde são armazenadas as informações, ou seja, é a "memória permanente" propriamente dita. Caracterizado como memória física, nãovolátil, que é aquela na qual as informações não são perdidas quando o computador é desligado.

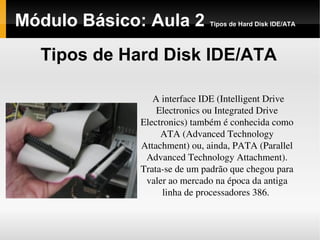

- 42. Módulo Básico: Aula2 Tipos de Hard Disk IDE/ATA Tipos de Hard Disk IDE/ATA A interface IDE (Intelligent Drive Electronics ou Integrated Drive Electronics) também é conhecida como ATA (Advanced Technology Attachment) ou, ainda, PATA (Parallel Advanced Technology Attachment). Tratase de um padrão que chegou para valer ao mercado na época da antiga linha de processadores 386.

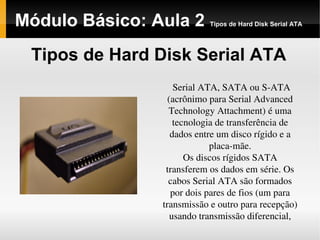

- 43. Módulo Básico: Aula2 Tipos de Hard Disk Serial ATA Tipos de Hard Disk Serial ATA Serial ATA, SATA ou SATA (acrônimo para Serial Advanced Technology Attachment) é uma tecnologia de transferência de dados entre um disco rígido e a placamãe. Os discos rígidos SATA transferem os dados em série. Os cabos Serial ATA são formados por dois pares de fios (um para transmissão e outro para recepção) usando transmissão diferencial,

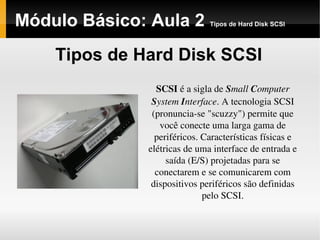

- 44. Módulo Básico: Aula2 Tipos de Hard Disk SCSI Tipos de Hard Disk SCSI SCSI é a sigla de Small Computer System Interface. A tecnologia SCSI (pronunciase "scuzzy") permite que você conecte uma larga gama de periféricos. Características físicas e elétricas de uma interface de entrada e saída (E/S) projetadas para se conectarem e se comunicarem com dispositivos periféricos são definidas pelo SCSI.

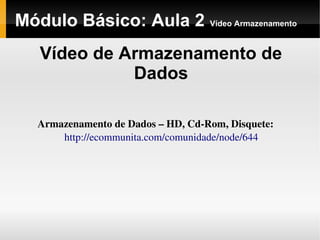

- 45. Módulo Básico: Aula2 Vídeo Armazenamento Vídeo de Armazenamento de Dados Armazenamento de Dados – HD, CdRom, Disquete: http://ecommunita.com/comunidade/node/644

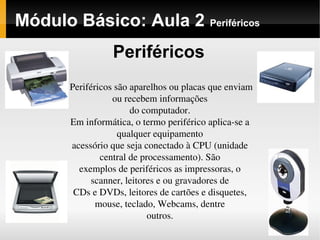

- 46. Módulo Básico: Aula2 Periféricos Periféricos Periféricos são aparelhos ou placas que enviam ou recebem informações do computador. Em informática, o termo periférico aplicase a qualquer equipamento acessório que seja conectado à CPU (unidade central de processamento). São exemplos de periféricos as impressoras, o scanner, leitores e ou gravadores de CDs e DVDs, leitores de cartões e disquetes, mouse, teclado, Webcams, dentre outros.

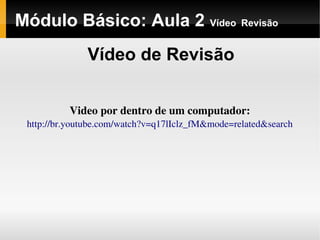

- 47. Módulo Básico: Aula2 Vídeo Revisão Vídeo de Revisão Video por dentro de um computador: http://br.youtube.com/watch?v=q17lIclz_fM&mode=related&search
