1. Diagnóstico e Reparação
de Avarias de
Equipamentos
Informáticos
Aparelhos de medida e teste

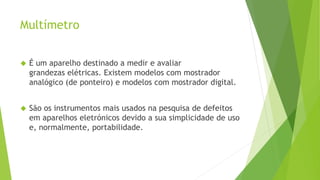

2. Multímetro
 É um aparelho destinado a medir e avaliar
grandezas elétricas. Existem modelos com mostrador
analógico (de ponteiro) e modelos com mostrador digital.
 São os instrumentos mais usados na pesquisa de defeitos
em aparelhos eletrónicos devido a sua simplicidade de uso
e, normalmente, portabilidade.

3. Multímetro digital
 O modelo com mostrador digital funciona convertendo
a corrente elétrica em sinais digitais através de circuitos
denominados conversores análogo-digitais.

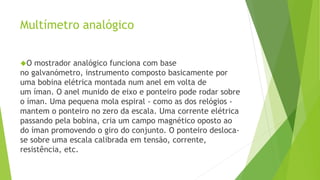

4. Multímetro analógico
O mostrador analógico funciona com base
no galvanómetro, instrumento composto basicamente por
uma bobina elétrica montada num anel em volta de
um íman. O anel munido de eixo e ponteiro pode rodar sobre
o íman. Uma pequena mola espiral - como as dos relógios -
mantem o ponteiro no zero da escala. Uma corrente elétrica
passando pela bobina, cria um campo magnético oposto ao
do íman promovendo o giro do conjunto. O ponteiro desloca-se
sobre uma escala calibrada em tensão, corrente,
resistência, etc.

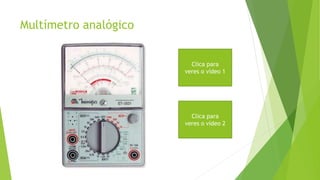

5. Multímetro analógico
Clica para
veres o vídeo 1
Clica para
veres o vídeo 2

6. Multímetro digital
Clica para
veres o vídeo

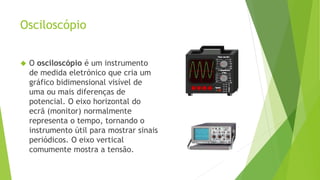

7. Osciloscópio
 O osciloscópio é um instrumento
de medida eletrónico que cria um
gráfico bidimensional visível de
uma ou mais diferenças de
potencial. O eixo horizontal do
ecrã (monitor) normalmente
representa o tempo, tornando o
instrumento útil para mostrar sinais
periódicos. O eixo vertical
comumente mostra a tensão.

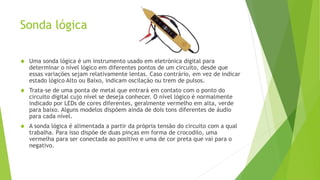

8. Sonda lógica
 Uma sonda lógica é um instrumento usado em eletrónica digital para
determinar o nível lógico em diferentes pontos de um circuito, desde que
essas variações sejam relativamente lentas. Caso contrário, em vez de indicar
estado lógico Alto ou Baixo, indicam oscilação ou trem de pulsos.
 Trata-se de uma ponta de metal que entrará em contato com o ponto do
circuito digital cujo nível se deseja conhecer. O nível lógico é normalmente
indicado por LEDs de cores diferentes, geralmente vermelho em alta, verde
para baixo. Alguns modelos dispõem ainda de dois tons diferentes de áudio
para cada nível.
 A sonda lógica é alimentada a partir da própria tensão do circuito com a qual
trabalha. Para isso dispõe de duas pinças em forma de crocodilo, uma
vermelha para ser conectada ao positivo e uma de cor preta que vai para o
negativo.

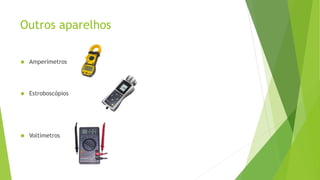

9. Outros aparelhos
 Amperímetros
 Estroboscópios
 Voltímetros

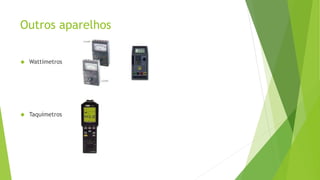

10. Outros aparelhos
 Wattímetros
 Taquímetros

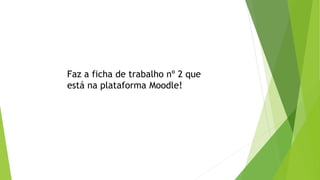

11. Faz a ficha de trabalho nº 2 que
está na plataforma Moodle!

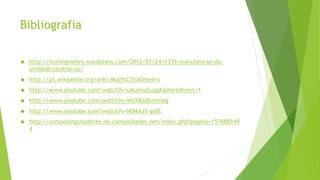

12. Bibliografia
