Este documento descreve a TRIZ, uma metodologia para solução inventiva de problemas. A TRIZ foi desenvolvida na ex-URSS e é baseada em análise de patentes para identificar princípios inventivos que resolvem contradições. A aplicação da TRIZ envolve identificar o problema, definir parâmetros de engenharia, buscar princípios e adaptá-los para a solução. Um exemplo mostra como a TRIZ pode ser usada para resolver a contradição entre paredes finas e resistentes em latas de bebida.

1. TRIZ – TEORIA PARA SOLUÇÃO
INVENTIVA DE PROBLEMAS
INTEGRANTES:
Charlene Machado
Daniela Ribeiro Silva
Jéssica Guimarães
Gelcine Angela
Jaffia Almeida

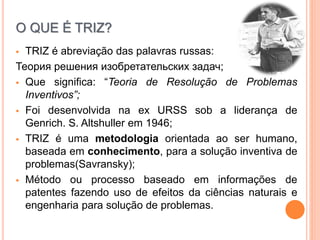

2. O QUE É TRIZ?
 TRIZ é abreviação das palavras russas:
Теория решения изобретательских задач;
 Que significa: “Teoria de Resolução de Problemas
Inventivos”;
 Foi desenvolvida na ex URSS sob a liderança de
Genrich. S. Altshuller em 1946;
 TRIZ é uma metodologia orientada ao ser humano,
baseada em conhecimento, para a solução inventiva de
problemas(Savransky);
 Método ou processo baseado em informações de
patentes fazendo uso de efeitos da ciências naturais e
engenharia para solução de problemas.

3. UM POUCO DA HISTÓRIA
 Aos 14 anos inventou, desenvolveu e testou um
dispositivo que gerava oxigênio a partir de peróxido de
hidrogênio;
 Aos 16 recebeu seu primeiro certificado de autoria anos
90;
 Tem aplicações empor esta invenção;
 Expansão mundial iniciada nos marketing, artes,
pedagogia e outros;
 Alshuller estudou mais 2 milhões certificados de autoria;
 Selecionou 40 mil com as soluções mais inovativas.

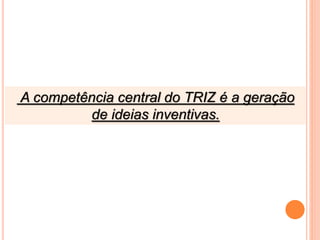

4. A competência central do TRIZ é a geração
de ideias inventivas.

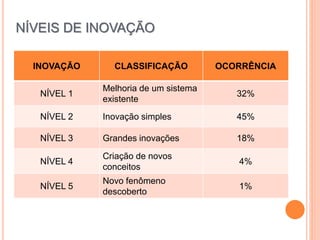

5. NÍVEIS DE INOVAÇÃO
INOVAÇÃO CLASSIFICAÇÃO OCORRÊNCIA
NÍVEL 1
Melhoria de um sistema
existente
32%
NÍVEL 2 Inovação simples 45%
NÍVEL 3 Grandes inovações 18%
NÍVEL 4
Criação de novos
conceitos
4%
NÍVEL 5
Novo fenômeno
descoberto
1%
NÍVEIS DE INOVAÇÃO

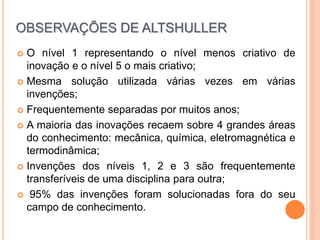

6.  O nível 1 representando o nível menos criativo de
inovação e o nível 5 o mais criativo;
 Mesma solução utilizada várias vezes em várias
invenções;
 Frequentemente separadas por muitos anos;
 A maioria das inovações recaem sobre 4 grandes áreas
do conhecimento: mecânica, química, eletromagnética e
termodinâmica;
 Invenções dos níveis 1, 2 e 3 são frequentemente
transferíveis de uma disciplina para outra;
 95% das invenções foram solucionadas fora do seu
campo de conhecimento.
OBSERVAÇÕES DE ALTSHULLER

7. IDÉIAS INVENTIVAS

8. IDÉIAS INVENTIVAS

9. IDÉIAS POUCO INVENTIVAS

10.  São novas e úteis;
 Geralmente simples;
 São idéias que resolvem o problema com elementos
que já estavam disponíveis no próprio problema ou ao
redor;
 São idéias que resolvem contradições;
 São idéias que podem ser obtidas mais facilmente com
base em experiências do passado.
O QUE SÃO IDÉIAS INVENTIVAS

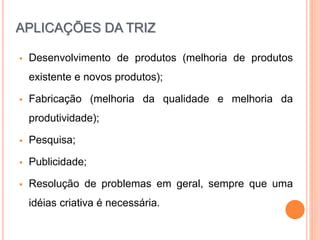

11.  Desenvolvimento de produtos (melhoria de produtos
existente e novos produtos);
 Fabricação (melhoria da qualidade e melhoria da
produtividade);
 Pesquisa;
 Publicidade;
 Resolução de problemas em geral, sempre que uma
idéias criativa é necessária.
APLICAÇÕES DA TRIZ

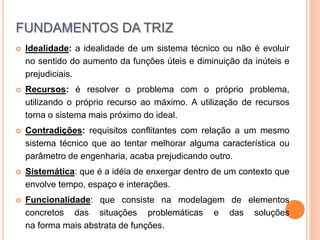

12.  Idealidade: a idealidade de um sistema técnico ou não é evoluir
no sentido do aumento da funções úteis e diminuição da inúteis e
prejudiciais.
 Recursos: é resolver o problema com o próprio problema,
utilizando o próprio recurso ao máximo. A utilização de recursos
torna o sistema mais próximo do ideal.
 Contradições: requisitos conflitantes com relação a um mesmo
sistema técnico que ao tentar melhorar alguma característica ou
parâmetro de engenharia, acaba prejudicando outro.
 Sistemática: que é a idéia de enxergar dentro de um contexto que
envolve tempo, espaço e interações.
 Funcionalidade: que consiste na modelagem de elementos
concretos das situações problemáticas e das soluções
na forma mais abstrata de funções.
FUNDAMENTOS DA TRIZ

13. RECURSOS
Isto que é utilizar
os recursos ao
máximo!

14. RECURSOS

15. “ O TRIZ permitir-lhe-á encontrar soluções
válidas mais rapidamente e com menos
esforço. Mas o TRIZ apoia o pensamento,
mas não o substitui!”.
Michael A.Orloff

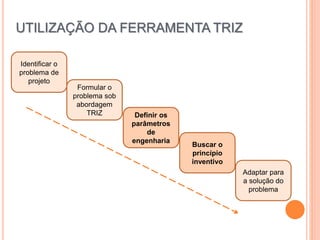

16. UTILIZAÇÃO DA FERRAMENTA TRIZ
Identificar o
problema de
projeto
Formular o
problema sob
abordagem
TRIZ Definir os
parâmetros
de
engenharia
Buscar o
princípio
inventivo
Adaptar para
a solução do
problema

17. PARÂMETROS DE ENGENHARIA

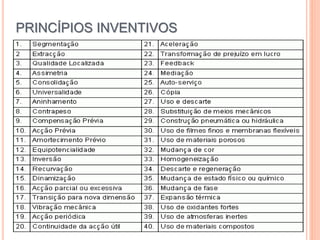

18. PRINCÍPIOS INVENTIVOS

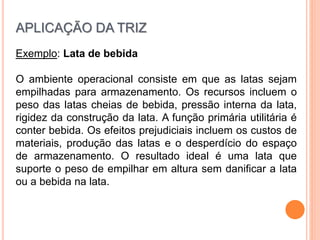

19. Exemplo: Lata de bebida
O ambiente operacional consiste em que as latas sejam
empilhadas para armazenamento. Os recursos incluem o
peso das latas cheias de bebida, pressão interna da lata,
rigidez da construção da lata. A função primária utilitária é
conter bebida. Os efeitos prejudiciais incluem os custos de
materiais, produção das latas e o desperdício do espaço
de armazenamento. O resultado ideal é uma lata que
suporte o peso de empilhar em altura sem danificar a lata
ou a bebida na lata.
APLICAÇÃO DA TRIZ

20. Exemplo: Lata de bebida - Contradição
Não podemos controlar a altura em que as latas serão
empilhadas. O preço dos materiais em bruto obriga-nos a
baixar os custos. As paredes das latas devem ser feitas
mais finas. para reduzir os custos, mas se fizermos as
paredes mais finas, não podem suportar uma grande carga
no armazenamento. Portanto, as paredes da lata precisam
de ser finas para reduzir o custo dos materiais e
compactas para suportar o peso de carga de
armazenamento. Esta é uma contradição física. Se
conseguirmos resolver isso,alcançaremos um sistema de
engenharia ideal.
APLICAÇÃO DA TRIZ

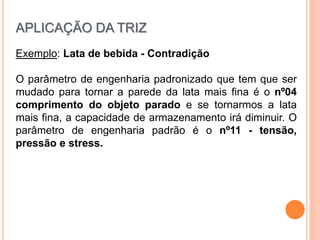

21. Exemplo: Lata de bebida - Contradição
O parâmetro de engenharia padronizado que tem que ser
mudado para tornar a parede da lata mais fina é o nº04
comprimento do objeto parado e se tornarmos a lata
mais fina, a capacidade de armazenamento irá diminuir. O
parâmetro de engenharia padrão é o nº11 - tensão,
pressão e stress.
APLICAÇÃO DA TRIZ

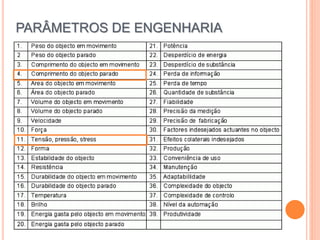

22. PARÂMETROS DE ENGENHARIA

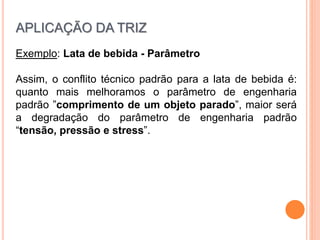

23. Exemplo: Lata de bebida - Parâmetro
Assim, o conflito técnico padrão para a lata de bebida é:
quanto mais melhoramos o parâmetro de engenharia
padrão ”comprimento de um objeto parado”, maior será
a degradação do parâmetro de engenharia padrão
“tensão, pressão e stress”.
APLICAÇÃO DA TRIZ

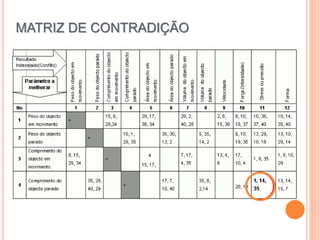

24. MATRIZ DE CONTRADIÇÃO

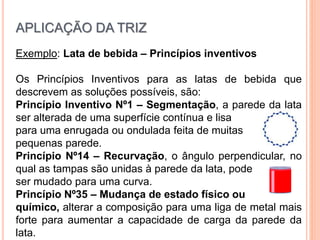

25. Exemplo: Lata de bebida – Princípios inventivos
Os Princípios Inventivos para as latas de bebida que
descrevem as soluções possíveis, são:
Princípio Inventivo Nº1 – Segmentação, a parede da lata
ser alterada de uma superfície contínua e lisa
para uma enrugada ou ondulada feita de muitas
pequenas parede.
Princípio Nº14 – Recurvação, o ângulo perpendicular, no
qual as tampas são unidas à parede da lata, pode
ser mudado para uma curva.
Princípio Nº35 – Mudança de estado físico ou
químico, alterar a composição para uma liga de metal mais
forte para aumentar a capacidade de carga da parede da
lata.
APLICAÇÃO DA TRIZ

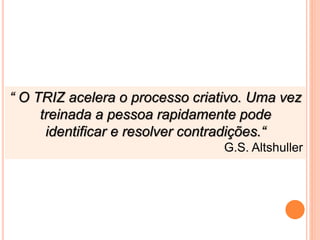

26. “ O TRIZ acelera o processo criativo. Uma vez
treinada a pessoa rapidamente pode
identificar e resolver contradições.“
G.S. Altshuller

27. QUEM APLICA A TRIZ?

28. BIBLIOGRAFIA

29. “ Inovar não é somente inventar, mas sem
boas idéias não há como inovar”.
Autor desconhecido
