1. Educação Tecnológica
Medir ângulos
Transferidor
5º ano
REPRESENTAÇÃO
Metrologia

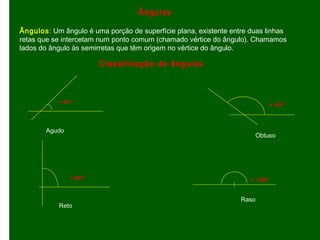

2. Classificação de ângulos
Ângulos: Um ângulo é uma porção de superfície plana, existente entre duas linhas
retas que se intercetam num ponto comum (chamado vértice do ângulo). Chamamos
lados do ângulo às semirretas que têm origem no vértice do ângulo.
Ângulos
< 90º
Agudo
> 90º
= 90º = 180º
Reto
Raso
Obtuso

3. O Instrumento de medição e verificação de ângulos é o Transferidor
Os ângulos medem-se em graus (º). Existem transferidores de 180º (graus)
e 360º (graus).
Transferidor de 180º Transferidor de 360º

4. Repare-se que os transferidores têm um centro (nalguns um buraco)
chamado o ponto de fé. Coloca-se no vértice do ângulo a medir.
Transferidor de 180º Transferidor de 360º
A linha de base do transferidor chama-se linha de fé. Coloca –se num
dos lados do ângulo que se quer medir.
Ponto de fé
Linha de fé

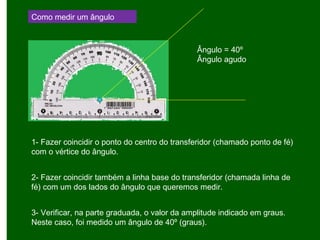

5. Como medir um ângulo
1- Fazer coincidir o ponto do centro do transferidor (chamado ponto de fé)
com o vértice do ângulo.
2- Fazer coincidir também a linha base do transferidor (chamada linha de
fé) com um dos lados do ângulo que queremos medir.
3- Verificar, na parte graduada, o valor da amplitude indicado em graus.
Neste caso, foi medido um ângulo de 40º (graus).
Ângulo = 40º
Ângulo agudo

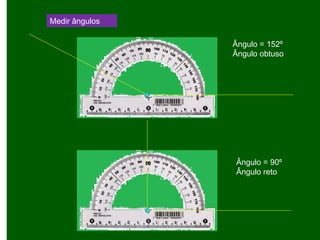

6. Medir ângulos
Ângulo = 152º
Ângulo obtuso
Ângulo = 90º
Ângulo reto

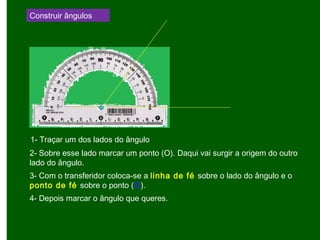

7. Construir ângulos
1- Traçar um dos lados do ângulo
2- Sobre esse lado marcar um ponto (O). Daqui vai surgir a origem do outro
lado do ângulo.
3- Com o transferidor coloca-se a linha de fé sobre o lado do ângulo e o
ponto de fé sobre o ponto (O).
4- Depois marcar o ângulo que queres.

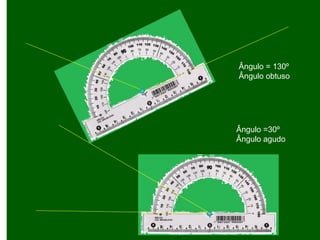

8. Ângulo = 130º
Ângulo obtuso
Ângulo =30º
Ângulo agudo

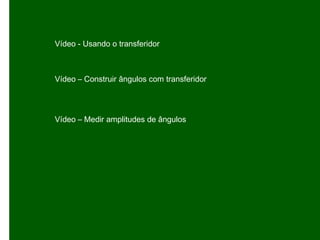

9. Vídeo - Usando o transferidor
Vídeo – Construir ângulos com transferidor
Vídeo – Medir amplitudes de ângulos

10. FIM
Agostinho Silva
Trabalho elaborado para o 5º ano
