[1] O documento descreve o ensaio de palheta (Vane Test), utilizado para determinar a resistência ao cisalhamento de depósitos de argilas moles saturadas. [2] É detalhado o histórico, normatização, equipamentos, procedimentos, tipos de ensaios e resultados possíveis do ensaio de palheta. [3] Através deste ensaio é possível obter a resistência não-drenada nas condições naturais e amolgadas do solo, além da sensibilidade da estrutura da argila

1. UNIVERSIDADE FEDERAL DO CEARÁ
CAMPUS CARIRI
MECÂNICA DOS SOLOS II
MARÇO DE 2011
PROFª ANA PATRÍCIA NUNES BANDEIRA

2. EQUIPE 3
ELIOENAI OLIVEIRA
MARCÍLIO LAMDIM DE BARROS
RAIMUNDO LARANJEIRA DA SILVA

3. ENSAIO DE PALHETA
VANE TEST

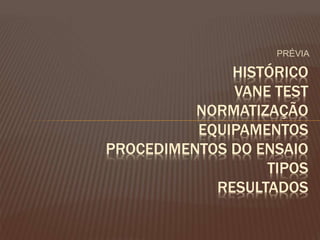

4. PRÉVIA
HISTÓRICO
VANE TEST
NORMATIZAÇÃO
EQUIPAMENTOS
PROCEDIMENTOS DO ENSAIO
TIPOS
RESULTADOS

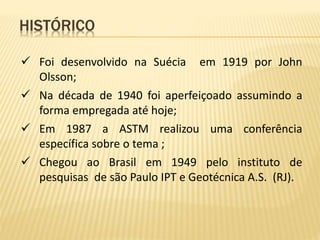

5.  Foi desenvolvido na Suécia em 1919 por John
Olsson;
 Na década de 1940 foi aperfeiçoado assumindo a
forma empregada até hoje;
 Em 1987 a ASTM realizou uma conferência
específica sobre o tema ;
 Chegou ao Brasil em 1949 pelo instituto de
pesquisas de são Paulo IPT e Geotécnica A.S. (RJ).
HISTÓRICO

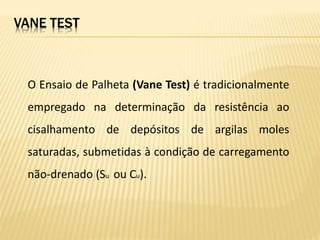

6. O Ensaio de Palheta (Vane Test) é tradicionalmente
empregado na determinação da resistência ao
cisalhamento de depósitos de argilas moles
saturadas, submetidas à condição de carregamento
não-drenado (Su ou Cu).
VANE TEST

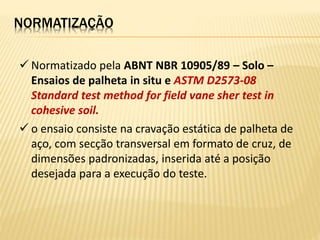

7.  Normatizado pela ABNT NBR 10905/89 – Solo –
Ensaios de palheta in situ e ASTM D2573-08
Standard test method for field vane sher test in
cohesive soil.
 o ensaio consiste na cravação estática de palheta de
aço, com secção transversal em formato de cruz, de
dimensões padronizadas, inserida até a posição
desejada para a execução do teste.
NORMATIZAÇÃO

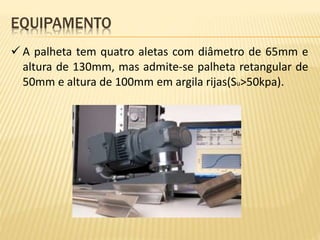

8.  A palheta tem quatro aletas com diâmetro de 65mm e
altura de 130mm, mas admite-se palheta retangular de
50mm e altura de 100mm em argila rijas(Su>50kpa).
EQUIPAMENTO

9. EQUIPAMENTO

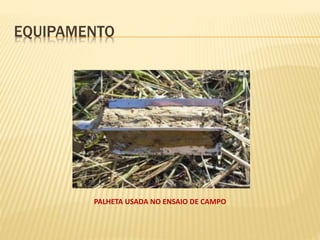

PALHETA USADA NO ENSAIO DE CAMPO

10. EQUIPAMENTO

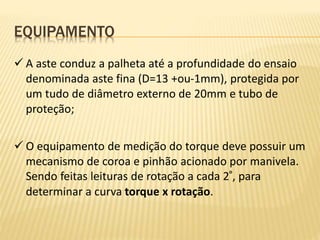

 A aste conduz a palheta até a profundidade do ensaio
denominada aste fina (D=13 +ou-1mm), protegida por
um tudo de diâmetro externo de 20mm e tubo de
proteção;

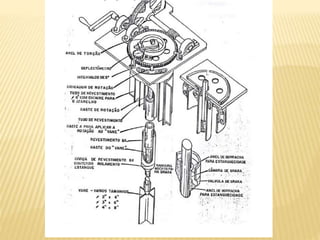

 O equipamento de medição do torque deve possuir um
mecanismo de coroa e pinhão acionado por manivela.
Sendo feitas leituras de rotação a cada 2°, para
determinar a curva torque x rotação.

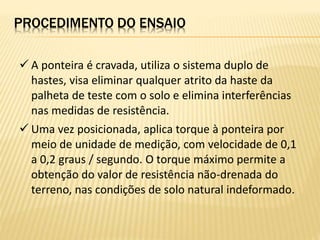

12.  A ponteira é cravada, utiliza o sistema duplo de
hastes, visa eliminar qualquer atrito da haste da
palheta de teste com o solo e elimina interferências
nas medidas de resistência.
 Uma vez posicionada, aplica torque à ponteira por
meio de unidade de medição, com velocidade de 0,1
a 0,2 graus / segundo. O torque máximo permite a
obtenção do valor de resistência não-drenada do
terreno, nas condições de solo natural indeformado.
PROCEDIMENTO DO ENSAIO

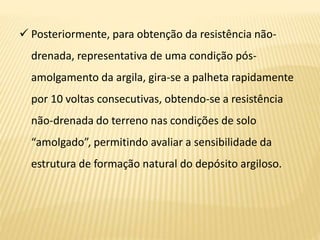

13.  Posteriormente, para obtenção da resistência não-
drenada, representativa de uma condição pós-
amolgamento da argila, gira-se a palheta rapidamente
por 10 voltas consecutivas, obtendo-se a resistência
não-drenada do terreno nas condições de solo
“amolgado”, permitindo avaliar a sensibilidade da
estrutura de formação natural do depósito argiloso.

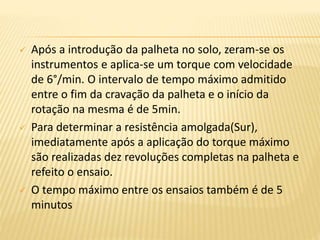

14.  Após a introdução da palheta no solo, zeram-se os
instrumentos e aplica-se um torque com velocidade
de 6°/min. O intervalo de tempo máximo admitido
entre o fim da cravação da palheta e o início da
rotação na mesma é de 5min.
 Para determinar a resistência amolgada(Sur),
imediatamente após a aplicação do torque máximo
são realizadas dez revoluções completas na palheta e
refeito o ensaio.
 O tempo máximo entre os ensaios também é de 5
minutos

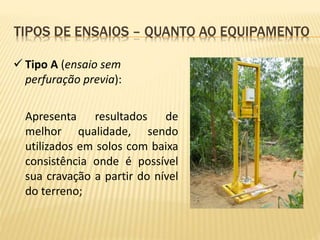

15.  Tipo A (ensaio sem
perfuração previa):
Apresenta resultados de
melhor qualidade, sendo
utilizados em solos com baixa
consistência onde é possível
sua cravação a partir do nível
do terreno;
TIPOS DE ENSAIOS – QUANTO AO EQUIPAMENTO

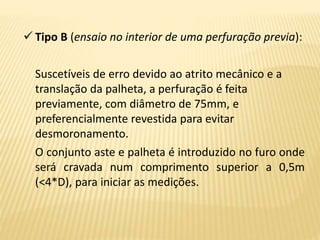

16.  Tipo B (ensaio no interior de uma perfuração previa):
Suscetíveis de erro devido ao atrito mecânico e a
translação da palheta, a perfuração é feita
previamente, com diâmetro de 75mm, e
preferencialmente revestida para evitar
desmoronamento.
O conjunto aste e palheta é introduzido no furo onde
será cravada num comprimento superior a 0,5m
(<4*D), para iniciar as medições.

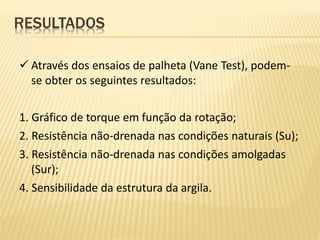

17.  Através dos ensaios de palheta (Vane Test), podem-
se obter os seguintes resultados:
1. Gráfico de torque em função da rotação;
2. Resistência não-drenada nas condições naturais (Su);
3. Resistência não-drenada nas condições amolgadas
(Sur);
4. Sensibilidade da estrutura da argila.
RESULTADOS

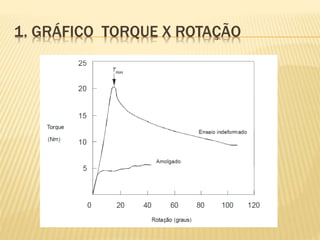

18. 1. GRÁFICO TORQUE X ROTAÇÃO

19. 2. CÁLCULO DA RESISTÊNCIA (SU )
 A resistência ao cisalhamento não-drenado será:
M = torque máximo medido (KNm);
D = diâmetro da palheta (65mm);

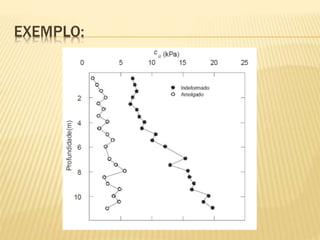

20. EXEMPLO:

21. 3. SENSIBILIDADE
 A relação entre a resistência indeformada e a amolgada
é definida como sensibilidade St da argila:
indica a perda relativa de resistência da argila quando
totalmente amolgada e a importância de sua estrutura,
que aumenta proporcionalmente à sensibilidade.

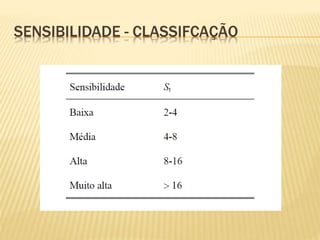

22. SENSIBILIDADE - CLASSIFCAÇÃO
