O documento descreve os circuitos sequenciais, que combinam circuitos combinacionais e elementos de memória. Os circuitos sequenciais têm saídas influenciadas pelas entradas atuais e pelo estado atual. Os elementos de memória mais básicos são latchs e flip-flops, que armazenam um bit de informação e cujo próximo estado depende das entradas e do estado atual. Contadores e registradores são exemplos de circuitos sequenciais construídos com latchs e flip-flops.

1. Circuitos Sequenciais
Prof. Tony Alexander Hild
Lógica Digital – 1 CC – Unicentro – 2013

2. Circuitos Sequenciais
●
●

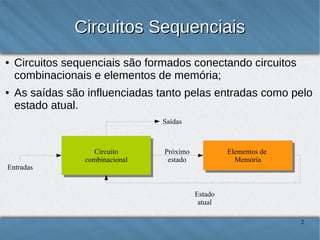

Circuitos sequenciais são formados conectando circuitos
combinacionais e elementos de memória;
As saídas são influenciadas tanto pelas entradas como pelo
estado atual.
Saídas
Entradas
Circuito
Circuito
combinacional
combinacional
Próximo
estado
Elementos de
Elementos de
Memória
Memória
Estado
atual
2

3. Circuitos Sequenciais
●
O próximo estado é dependente da entrada atual e
do estado atual;
próximo estado = f(entradas, estado)
●
As saídas podem ser dependentes das entradas
atuais e do estado atual (modelo de Mealy) ou
somente dependentes do estado atual (modelo de
Moore);
saídas = f(entradas, estado) ou saídas = f(estado)
3

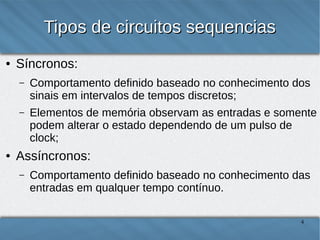

4. Tipos de circuitos sequencias
●
Síncronos:
–
–
●
Comportamento definido baseado no conhecimento dos
sinais em intervalos de tempos discretos;
Elementos de memória observam as entradas e somente
podem alterar o estado dependendo de um pulso de
clock;
Assíncronos:
–
Comportamento definido baseado no conhecimento das
entradas em qualquer tempo contínuo.
4

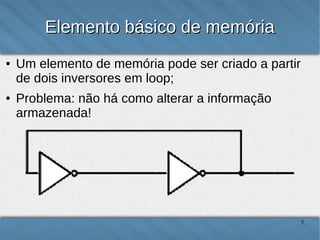

5. Elemento básico de memória
●
●
Um elemento de memória pode ser criado a partir
de dois inversores em loop;
Problema: não há como alterar a informação
armazenada!
5

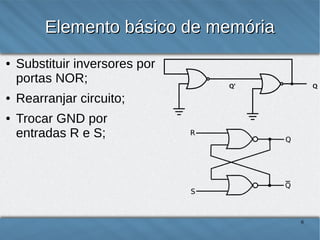

6. Elemento básico de memória
●
●
●
Substituir inversores por
portas NOR;
Rearranjar circuito;
Trocar GND por
entradas R e S;
6

7. Latchs e Flip-Flops
7

8. Latch S-R
S
R
Q
Q
Estado
1
0
1
0
Set
0
0
1
0
0
1
0
1
0
0
0
1
1
1
0
0
Reset
Indefinido
8

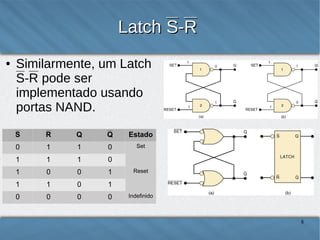

9. Latch S-R
●
Similarmente, um Latch
S-R pode ser
implementado usando
portas NAND.
S
R
Q
Q
Estado
0
1
1
0
Set
1
1
1
0
1
0
0
1
1
1
0
1
0
0
0
0
Reset
Indefinido
9

10. Latch S-R com controle de entrada
●
Pode ser adicionado um
controle de entrada;
C
S
R
Estado Q
0
X
X
Não altera
1
0
0
1
0
1
Q=0
Reset
1
1
0
Q=1
Set
1
1
1
Não
definido
10

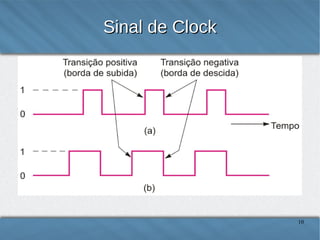

11. Sinal de Clock
11

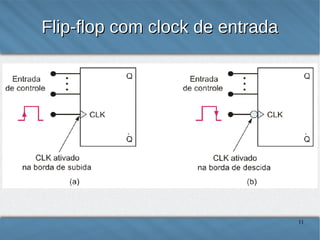

12. Flip-flop com clock de entrada
12

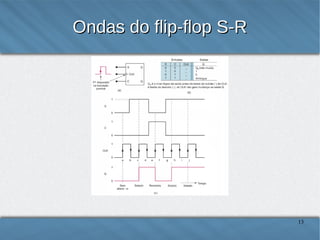

13. Tempo de setup (Ts) e tempo de hold
(Th)
13

14. Ondas do flip-flop S-R
14

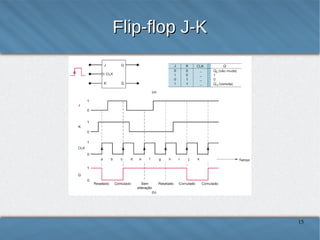

15. Flip-flop S-R disparado por borda
15

16. Flip-flop J-K
16

17. Flip-flop J-K - Circuito
17

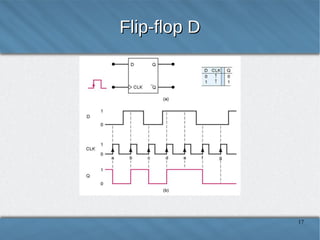

18. Flip-flop D
18

19. Flip-flop D - Circuito
19

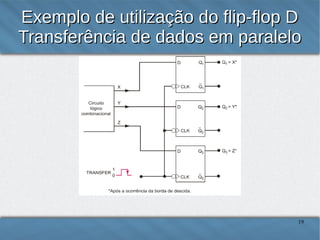

20. Exemplo de utilização do flip-flop D
Transferência de dados em paralelo
20

21. Flip-flop J-K com entradas assíncronas
21

22. Contadores
22

23. Contador Assíncrono
(Contador Decádico)
23

24. Divisão de frequência
24

25. Contador Síncrono
25

26. Contador Up-Down
26

27. Registradores
27

28. Registrador de Deslocamento
(Entrada Paralela/Saída Paralela)
28

29. Registrador de Deslocamento
(Entrada Serial/Saída Serial)
29

30. Registrador de Deslocamento
(Entrada Paralela/Saída Serial)
30

31. Registrador de Deslocamento
(Entrada Serial/Saída Paralela)
31

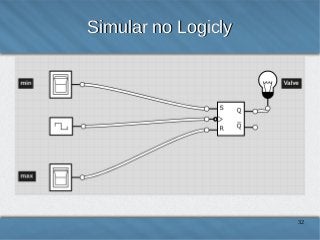

32. Simular no Logicly
