1. CIRCUITOS LOGICOS
Prof.: Marlon Vinicius da Silva
Disciplina: Computação e Algoritmo I

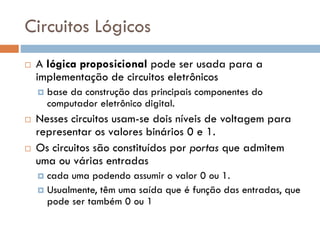

2. Circuitos Lógicos

A lógica proposicional pode ser usada para a
implementação de circuitos eletrônicos



base da construção das principais componentes do
computador eletrônico digital.
Nesses circuitos usam-se dois níveis de voltagem para
representar os valores binários 0 e 1.
Os circuitos são constituídos por portas que admitem
uma ou várias entradas
cada uma podendo assumir o valor 0 ou 1.
 Usualmente, têm uma saída que é função das entradas, que
pode ser também 0 ou 1


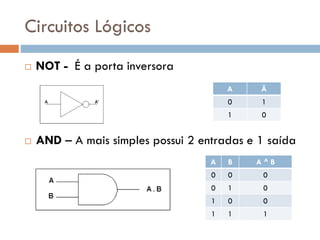

3. Circuitos Lógicos

NOT - É a porta inversora
A
0
1
1

Ã
0
AND – A mais simples possui 2 entradas e 1 saída
A
B
A^B
0
0
0
0
1
0
1
0
0
1
1
1

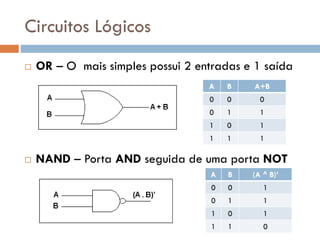

4. Circuitos Lógicos

OR – O mais simples possui 2 entradas e 1 saída
A
A+B
0
0
0
0
1
1
1
0
1
1

B
1
1
NAND – Porta AND seguida de uma porta NOT
A
B
(A ^ B)’
0
0
1
0
1
1
1
0
1
1
1
0

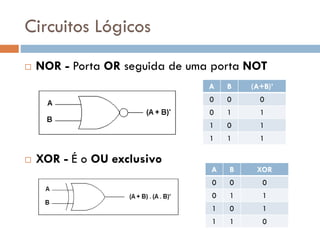

5. Circuitos Lógicos

NOR - Porta OR seguida de uma porta NOT
A
(A+B)’
0
0
0
0
1
1
1
0
1
1

B
1
1
XOR - É o OU exclusivo
A
B
XOR
0
0
0
0
1
1
1
0
1
1
1
0

6. Circuitos Lógicos

XNOR - Porta NOR seguida da porta NOT
A
XOR
0
0
1
0
1
0
1
0
0
1

B
1
1
AND-OR-INVERT (AOI) – Portas AND, OR e NOT

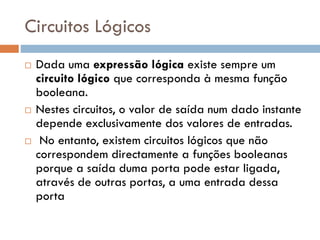

7. Circuitos Lógicos



Dada uma expressão lógica existe sempre um
circuito lógico que corresponda à mesma função
booleana.
Nestes circuitos, o valor de saída num dado instante
depende exclusivamente dos valores de entradas.
No entanto, existem circuitos lógicos que não
correspondem directamente a funções booleanas
porque a saída duma porta pode estar ligada,
através de outras portas, a uma entrada dessa
porta

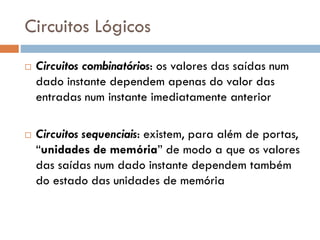

8. Circuitos Lógicos


Circuitos combinatórios: os valores das saídas num
dado instante dependem apenas do valor das
entradas num instante imediatamente anterior
Circuitos sequenciais: existem, para além de portas,
“unidades de memória” de modo a que os valores
das saídas num dado instante dependem também
do estado das unidades de memória

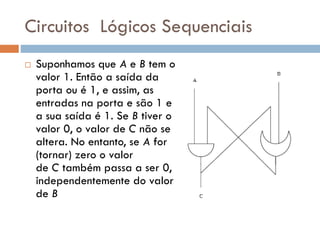

9. Circuitos Lógicos Sequenciais

Suponhamos que A e B tem o
valor 1. Então a saída da
porta ou é 1, e assim, as
entradas na porta e são 1 e
a sua saída é 1. Se B tiver o
valor 0, o valor de C não se
altera. No entanto, se A for
(tornar) zero o valor
de C também passa a ser 0,
independentemente do valor
de B

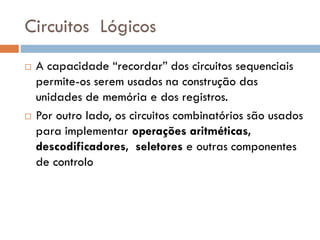

10. Circuitos Lógicos


A capacidade “recordar” dos circuitos sequenciais
permite-os serem usados na construção das
unidades de memória e dos registros.
Por outro lado, os circuitos combinatórios são usados
para implementar operações aritméticas,
descodificadores, seletores e outras componentes
de controlo

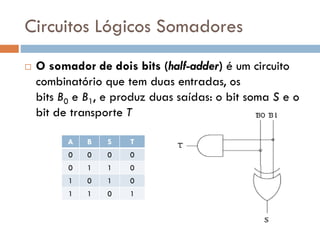

11. Circuitos Lógicos Somadores

O somador de dois bits (half-adder) é um circuito
combinatório que tem duas entradas, os
bits B0 e B1, e produz duas saídas: o bit soma S e o
bit de transporte T
A
B
S
T
0
0
0
0
0
1
1
0
1
0
1
0
1
1
0
1

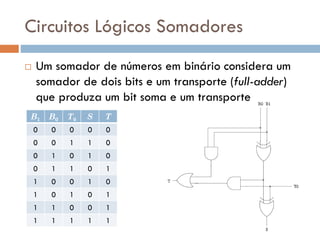

12. Circuitos Lógicos Somadores

Um somador de números em binário considera um
somador de dois bits e um transporte (full-adder)
que produza um bit soma e um transporte
B1
B0
T0
S
T
0
0
0
0
0
0
0
1
1
0
0
1
0
1
0
0
1
1
0
1
1
0
0
1
0
1
0
1
0
1
1
1
0
0
1
1
1
1
1
1

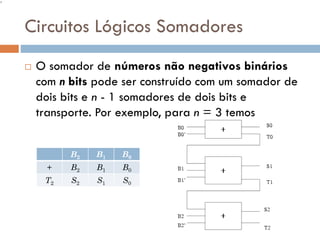

13. Circuitos Lógicos Somadores

O somador de números não negativos binários
com n bits pode ser construído com um somador de
dois bits e n - 1 somadores de dois bits e
transporte. Por exemplo, para n = 3 temos
B2
B1
B0
+
B2
B1
B0
T2
S2
S1
S0

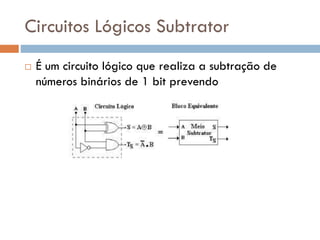

14. Circuitos Lógicos Subtrator

É um circuito lógico que realiza a subtração de
números binários de 1 bit prevendo

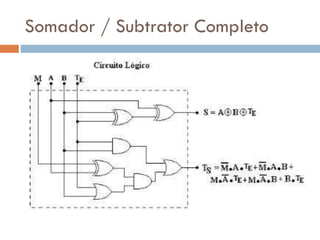

15. Somador / Subtrator Completo
