O documento descreve os tipos básicos de contadores assíncronos e suas classificações. Ele lista e explica brevemente contadores assíncronos crescentes, decrescentes, de décadas e de pulso. Também menciona flip-flops dos tipos T, D e JK, que são componentes-chave nos contadores assíncronos.

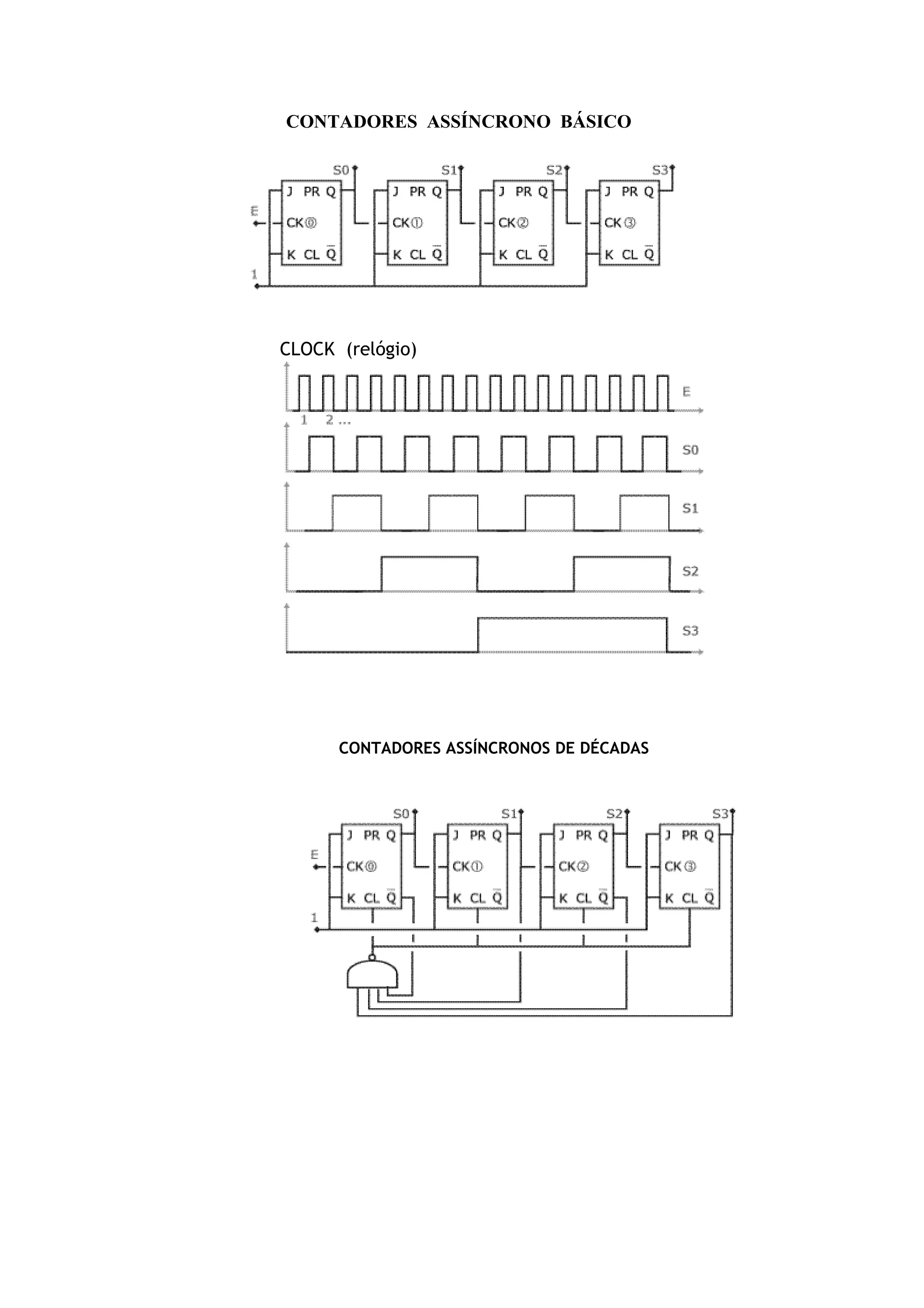

1. CONTADORES ASSÍNCRONO BÁSICO
CLOCK (relógio)
CONTADORES ASSÍNCRONOS DE DÉCADAS

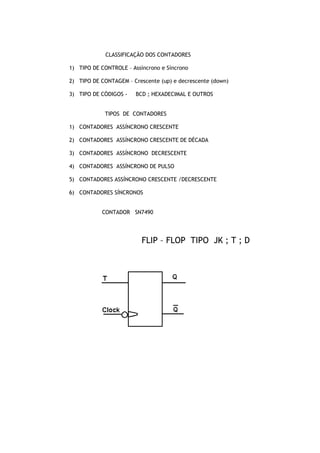

3. CLASSIFICAÇÃO DOS CONTADORES
1) TIPO DE CONTROLE – Assíncrono e Síncrono
2) TIPO DE CONTAGEM – Crescente (up) e decrescente (down)
3) TIPO DE CÓDIGOS - BCD ; HEXADECIMAL E OUTROS
TIPOS DE CONTADORES
1) CONTADORES ASSÍNCRONO CRESCENTE
2) CONTADORES ASSÍNCRONO CRESCENTE DE DÉCADA
3) CONTADORES ASSÍNCRONO DECRESCENTE
4) CONTADORES ASSÍNCRONO DE PULSO
5) CONTADORES ASSÍNCRONO CRESCENTE /DECRESCENTE
6) CONTADORES SÍNCRONOS
CONTADOR SN7490
FLIP – FLOP TIPO JK ; T ; D

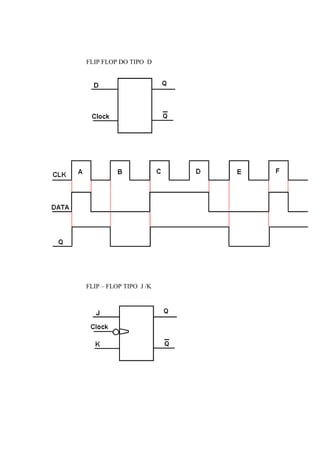

4. FLIP FLOP DO TIPO D

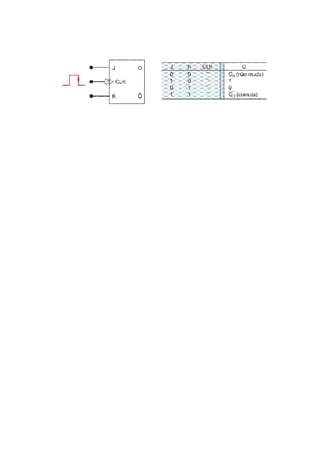

FLIP – FLOP TIPO J /K

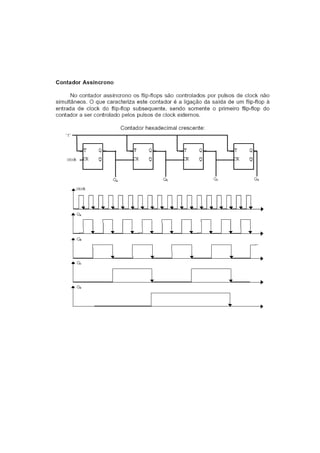

6. Contador Assíncrono
Contador Assíncrono

7. Contador Assíncrono Crescente e Decrescente
Variável de controle: X = 1  contagem crescente
X = 0  contagem decrescente
• Um contador assíncrono é caracterizado por não
possuir clock comum. O clock de cada flip-flop (com
exceção do primeiro) é a saída do flip-flop anterior.
• É construído a partir de flip-flops tipo T.
• Os flip-flops têm a entrada T sempre em ‘1’
Contadores Assíncronos
CONTAGEM ASS´NCRONA JK
