Um transformador é um instrumento que transmite energia elétrica de um circuito para outro, transformando tensões e correntes. É composto por enrolamentos primário e secundário e um núcleo magnético. Existem transformadores de potência, corrente/potencial e sinais, usados em diferentes aplicações dependendo da tensão, corrente e frequência.

1. TRANSFORMADORES
ELÉTRICOS

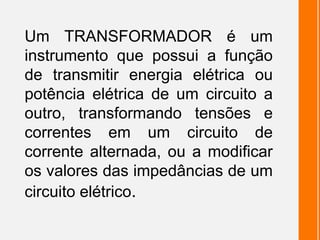

2. Um TRANSFORMADOR é um
instrumento que possui a função
de transmitir energia elétrica ou
potência elétrica de um circuito a
outro, transformando tensões e
correntes em um circuito de
corrente alternada, ou a modificar
os valores das impedâncias de um
circuito elétrico.

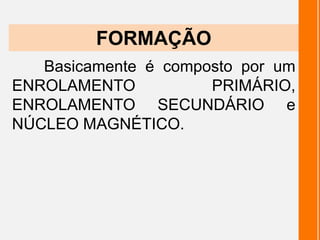

3. Basicamente é composto por um
ENROLAMENTO PRIMÁRIO,
ENROLAMENTO SECUNDÁRIO e
NÚCLEO MAGNÉTICO.
FORMAÇÃO

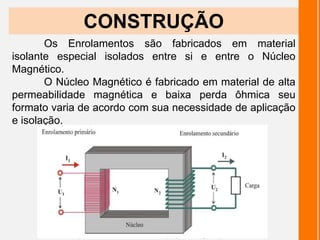

4. Os Enrolamentos são fabricados em material
isolante especial isolados entre si e entre o Núcleo
Magnético.
O Núcleo Magnético é fabricado em material de alta
permeabilidade magnética e baixa perda ôhmica seu
formato varia de acordo com sua necessidade de aplicação
e isolação.
CONSTRUÇÃO

5.  Transformadores de Potência
 Transformadores de Corrente e de
Potencial
 Transformadores de Sinal
TIPOS

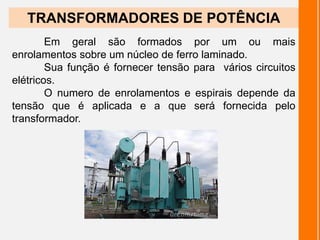

6. Em geral são formados por um ou mais
enrolamentos sobre um núcleo de ferro laminado.
Sua função é fornecer tensão para vários circuitos
elétricos.
O numero de enrolamentos e espirais depende da
tensão que é aplicada e a que será fornecida pelo
transformador.
TRANSFORMADORES DE POTÊNCIA

7. TRANSFORMADORES DE CORRENTE
OU POTENCIAL
São equipamentos que permitem aos instrumentos de medição
e proteção funcionar adequadamente sem que seja necessário
possuírem correntes e tensões nominais (circuito principal).

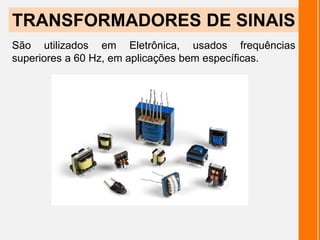

8. TRANSFORMADORES DE SINAIS
São utilizados em Eletrônica, usados frequências
superiores a 60 Hz, em aplicações bem específicas.

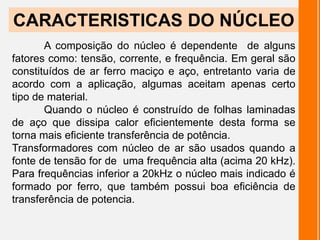

9. A composição do núcleo é dependente de alguns
fatores como: tensão, corrente, e frequência. Em geral são
constituídos de ar ferro maciço e aço, entretanto varia de
acordo com a aplicação, algumas aceitam apenas certo
tipo de material.
Quando o núcleo é construído de folhas laminadas
de aço que dissipa calor eficientemente desta forma se
torna mais eficiente transferência de potência.
Transformadores com núcleo de ar são usados quando a
fonte de tensão for de uma frequência alta (acima 20 kHz).
Para frequências inferior a 20kHz o núcleo mais indicado é
formado por ferro, que também possui boa eficiência de
transferência de potencia.
CARACTERISTICAS DO NÚCLEO

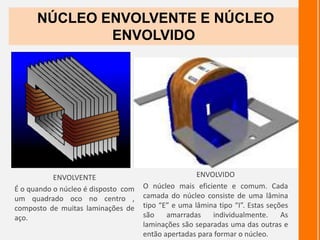

10. NÚCLEO ENVOLVENTE E NÚCLEO
ENVOLVIDO
ENVOLVENTE
É o quando o núcleo é disposto com
um quadrado oco no centro ,
composto de muitas laminações de
aço.
ENVOLVIDO
O núcleo mais eficiente e comum. Cada
camada do núcleo consiste de uma lâmina
tipo “E” e uma lâmina tipo “I”. Estas seções
são amarradas individualmente. As
laminações são separadas uma das outras e
então apertadas para formar o núcleo.

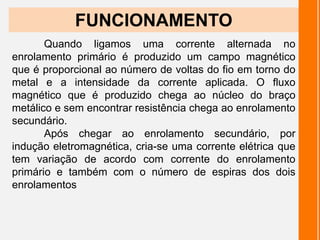

11. FUNCIONAMENTO
Quando ligamos uma corrente alternada no
enrolamento primário é produzido um campo magnético
que é proporcional ao número de voltas do fio em torno do
metal e a intensidade da corrente aplicada. O fluxo
magnético que é produzido chega ao núcleo do braço
metálico e sem encontrar resistência chega ao enrolamento
secundário.
Após chegar ao enrolamento secundário, por
indução eletromagnética, cria-se uma corrente elétrica que
tem variação de acordo com corrente do enrolamento
primário e também com o número de espiras dos dois
enrolamentos

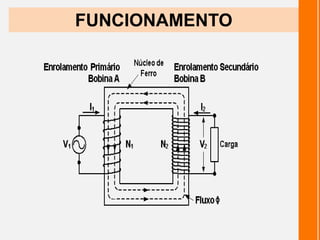

12. FUNCIONAMENTO
