Sistemas Digitais
- 1.
- 2. Hoje você vaiaprender: ● Circuitos Lógicos Combinatórios ● Circuitos Lógicos Sequenciais ● Como simplificar Circuitos Combinatórios através de mapa de Karnaugh
- 3.

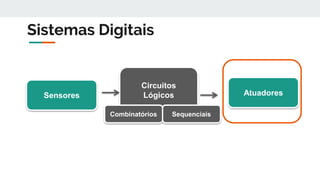

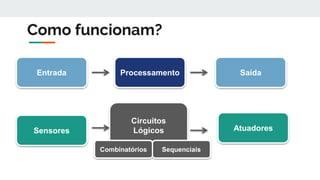

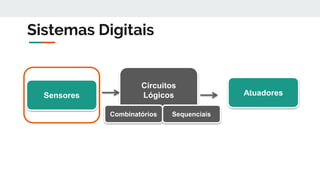

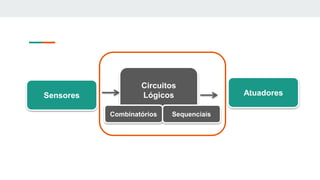

- 4. Como funcionam? Entrada ProcessamentoSaída Sensores Circuitos Lógicos Atuadores Combinatórios Sequenciais
- 5.

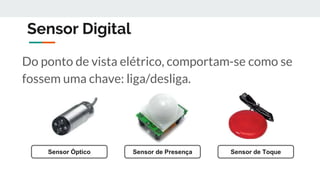

- 6. Sensor Digital Do pontode vista elétrico, comportam-se como se fossem uma chave: liga/desliga. Sensor Óptico Sensor de Presença Sensor de Toque

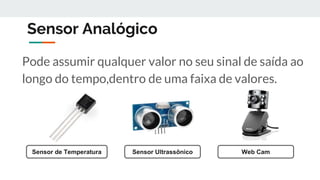

- 7. Sensor Analógico Pode assumirqualquer valor no seu sinal de saída ao longo do tempo,dentro de uma faixa de valores. Sensor de Temperatura Sensor Ultrassônico Web Cam
- 8.

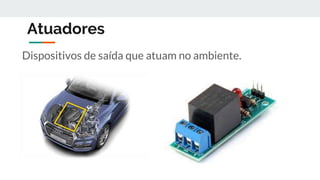

- 9. Atuadores Dispositivos de saídaque atuam no ambiente.

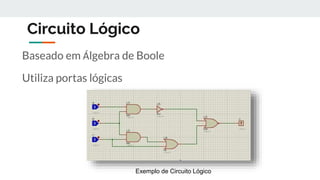

- 10. Circuito Lógico Baseado emÁlgebra de Boole Utiliza portas lógicas Exemplo de Circuito Lógico
- 11.
- 12. Álgebra de Boole Álgebrade Boole Álgebra Convencional 0 1 F V Low High 0 1 2 3 4 5 6 7 8 9
- 13. Porta Lógica OR Sepelo menos uma das entradas tem nível lógico 1, a saída será 1.

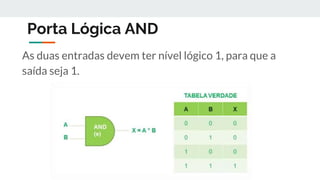

- 14. Porta Lógica AND Asduas entradas devem ter nível lógico 1, para que a saída seja 1.

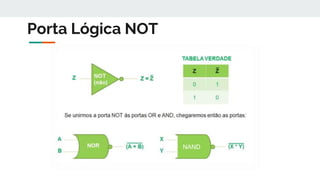

- 15.
- 16.

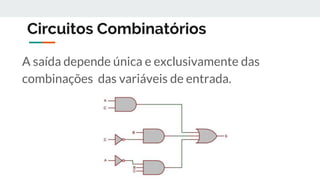

- 17. Circuitos Combinatórios A saídadepende única e exclusivamente das combinações das variáveis de entrada.

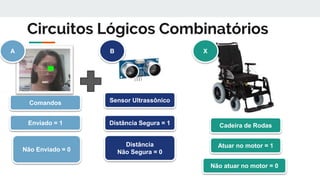

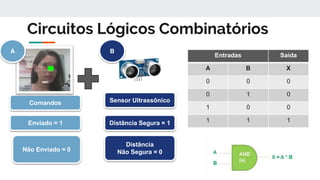

- 18. Circuitos Lógicos Combinatórios SensorUltrassônico Distância Segura = 1 Distância Não Segura = 0 Comandos Enviado = 1 Não Enviado = 0 BA Cadeira de Rodas Atuar no motor = 1 Não atuar no motor = 0 X
- 19. Circuitos Lógicos Combinatórios SensorUltrassônico Distância Segura = 1 Distância Não Segura = 0 Comandos Enviado = 1 Não Enviado = 0 BA Entradas Saída A B X 0 0 0 0 1 0 1 0 0 1 1 1

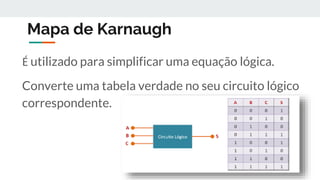

- 20. Mapa de Karnaugh Éutilizado para simplificar uma equação lógica. Converte uma tabela verdade no seu circuito lógico correspondente.
- 21. Mapa de Karnaugh EntradasSaída A B C X 0 0 0 1 0 0 1 1 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1

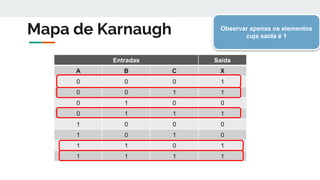

- 22. Mapa de Karnaugh EntradasSaída A B C X 0 0 0 1 0 0 1 1 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1 Observar apenas os elementos cuja saída é 1

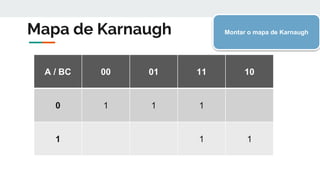

- 23. Mapa de Karnaugh A/ BC 00 01 11 10 0 1 1 1 1 1 1 Montar o mapa de Karnaugh
- 24. Mapa de Karnaugh A/ BC 00 01 11 10 0 1 1 1 1 1 1 Agrupar os valores em grupos de potência de 2, ou seja: 2, 4, 8
- 25. Mapa de Karnaugh Ovalor de entrada permanece constante? SIM NÃO Mantém o valor no circuito. Ex: 1 = A 0 = Ā Descarta

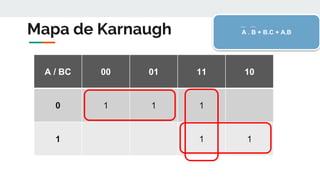

- 26. Mapa de Karnaugh A/ BC 00 01 11 10 0 1 1 1 1 1 1 A . B + B.C + A.B

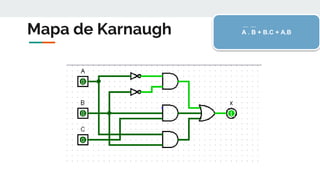

- 27. Mapa de KarnaughA . B + B.C + A.B

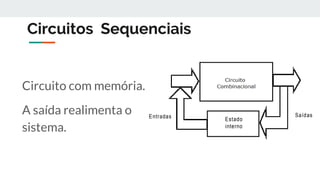

- 28. Circuitos Sequenciais Circuito commemória. A saída realimenta o sistema.

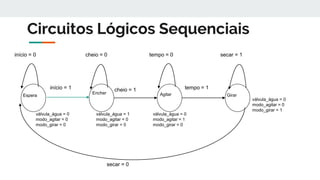

- 29. Circuitos Lógicos Sequenciais Espera início= 1 Encher Agitar Girar início = 0 cheio = 0 cheio = 1 tempo = 0 tempo = 1 secar = 1 secar = 0 válvula_água = 0 modo_agitar = 0 modo_girar = 0 válvula_água = 1 modo_agitar = 0 modo_girar = 0 válvula_água = 0 modo_agitar = 1 modo_girar = 0 válvula_água = 0 modo_agitar = 0 modo_girar = 1
- 30.

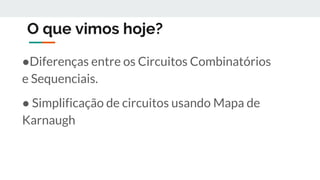

- 31. O que vimoshoje? ●Diferenças entre os Circuitos Combinatórios e Sequenciais. ● Simplificação de circuitos usando Mapa de Karnaugh
- 32. Material Disponível : GoogleDrive da turma : https://goo.gl/g8EQ7U bsi.januaria2018@gmail.com SlideShare: https://pt.slideshare.net/suzanasvm2
- 33. Para próxima aula Correção dos Exercícios de Fixação
