Circuitos Aritmeticos
- 1. Circuitos Aritméticos Sãocircuitos combinacionais com finalidade específicas. Usados principalmente na construção da ULA (Unidade Lógica Aritmética) São os circuitos aritméticos Meio Somador / Somador Completo. Meio Subtrator / Subtrator Completo. Somador/Subtrador Completo

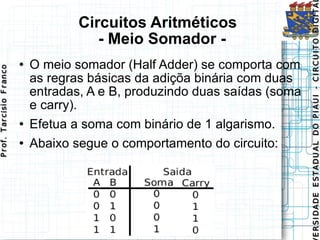

- 2. Circuitos Aritméticos - Meio Somador - O meio somador (Half Adder) se comporta com as regras básicas da adiçõa binária com duas entradas, A e B, produzindo duas saídas (soma e carry). Efetua a soma com binário de 1 algarismo. Abaixo segue o comportamento do circuito:

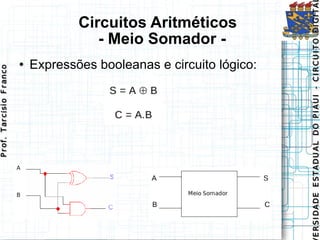

- 3. Circuitos Aritméticos - Meio Somador - Expressões booleanas e circuito lógico:

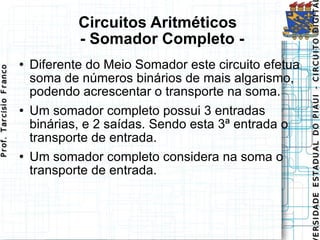

- 4. Circuitos Aritméticos - Somador Completo - Diferente do Meio Somador este circuito efetua soma de números binários de mais algarismo, podendo acrescentar o transporte na soma. Um somador completo possui 3 entradas binárias, e 2 saídas. Sendo esta 3ª entrada o transporte de entrada. Um somador completo considera na soma o transporte de entrada.

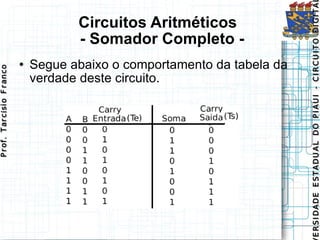

- 5. Circuitos Aritméticos - Somador Completo - Segue abaixo o comportamento da tabela da verdade deste circuito.

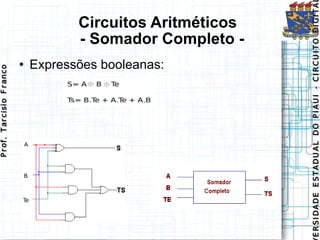

- 6. Circuitos Aritméticos - Somador Completo - Expressões booleanas:
- 7. Circuitos Aritméticos - Somador Completo - Utilizando os circuitos aritméticos efetuar uma soma de dois números binários de 4 bits:

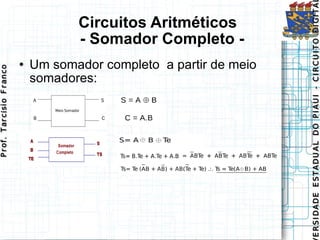

- 8. Circuitos Aritméticos - Somador Completo - Um somador completo a partir de meio somadores:

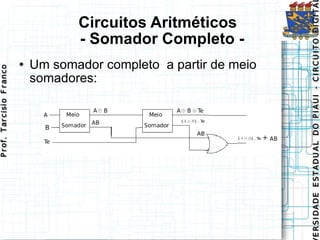

- 9. Circuitos Aritméticos - Somador Completo - Um somador completo a partir de meio somadores:

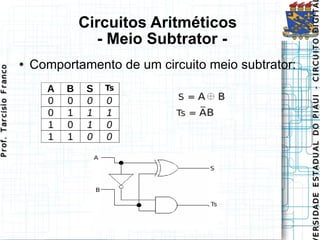

- 10. Circuitos Aritméticos - Meio Subtrator - Comportamento de um circuito meio subtrator:

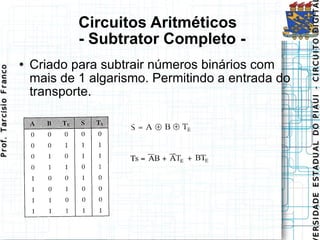

- 11. Circuitos Aritméticos - Subtrator Completo - Criado para subtrair números binários com mais de 1 algarismo. Permitindo a entrada do transporte.

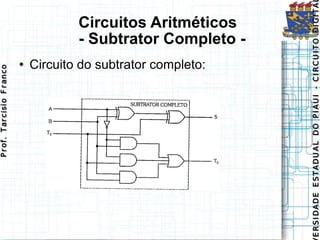

- 12. Circuitos Aritméticos - Subtrator Completo - Circuito do subtrator completo:
- 13. Circuitos Aritméticos - Subtrator Completo - Esquema de um sistema subtrator de 2 números de n bits: Obs.: Ts final só será utilizado se o minuendo(An..A0) for menor que o subtraendo, indicando que o nº está em complemento de 2.

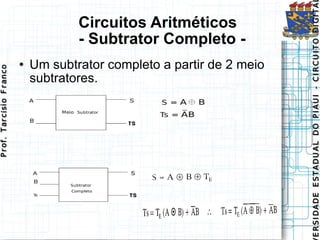

- 14. Circuitos Aritméticos - Subtrator Completo - Um subtrator completo a partir de 2 meio subtratores.

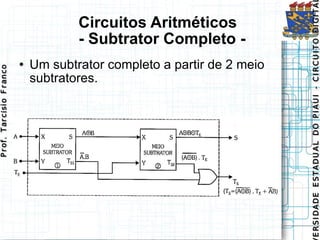

- 15. Circuitos Aritméticos - Subtrator Completo - Um subtrator completo a partir de 2 meio subtratores.

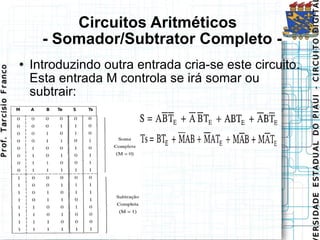

- 16. Circuitos Aritméticos - Somador/Subtrator Completo - Introduzindo outra entrada cria-se este circuito. Esta entrada M controla se irá somar ou subtrair:

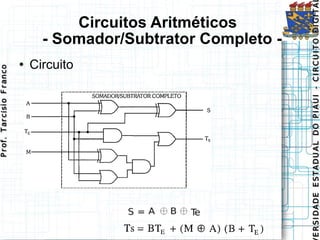

- 17. Circuitos Aritméticos - Somador/Subtrator Completo - Circuito
