1. RADIOLOGIA
CONVENCIONAL
Prof.Herculys Douglas

2.  Antigamente os médicos diagnosticavam
doenças interrogando os paciente sobre os
sintomas que estavam sentindo, as doenças que
sofreram no passado e como funcionavam todos
os seus órgãos.
 Exame físico.
 1816, estetoscópio.

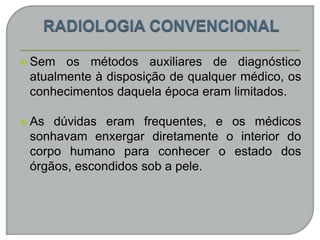

3.  Sem os métodos auxiliares de diagnóstico
atualmente à disposição de qualquer médico, os
conhecimentos daquela época eram limitados.
 As dúvidas eram frequentes, e os médicos
sonhavam enxergar diretamente o interior do
corpo humano para conhecer o estado dos
órgãos, escondidos sob a pele.

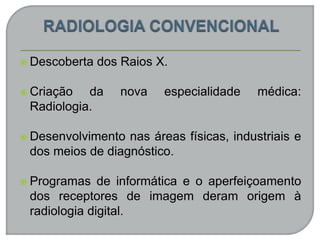

4.  Descoberta dos Raios X.
 Criação da nova especialidade médica:
Radiologia.
 Desenvolvimento nas áreas físicas, industriais e
dos meios de diagnóstico.
 Programas de informática e o aperfeiçoamento
dos receptores de imagem deram origem à
radiologia digital.

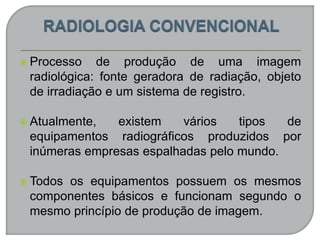

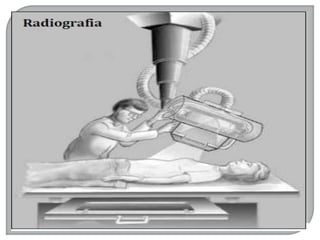

5.  Processo de produção de uma imagem
radiológica: fonte geradora de radiação, objeto
de irradiação e um sistema de registro.
 Atualmente, existem vários tipos de
equipamentos radiográficos produzidos por
inúmeras empresas espalhadas pelo mundo.
 Todos os equipamentos possuem os mesmos
componentes básicos e funcionam segundo o
mesmo princípio de produção de imagem.

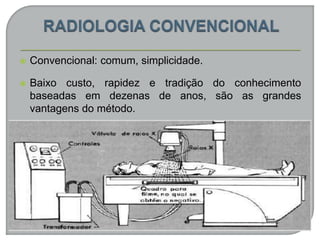

8.  Convencional: comum, simplicidade.
 Baixo custo, rapidez e tradição do conhecimento
baseadas em dezenas de anos, são as grandes
vantagens do método.

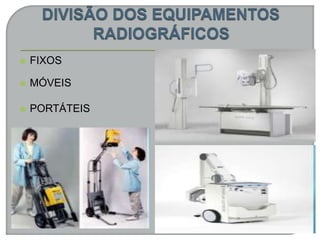

9.  FIXOS
 MÓVEIS
 PORTÁTEIS

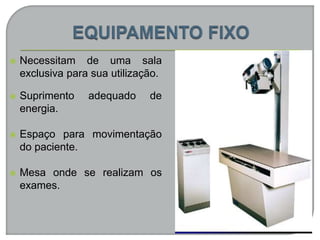

10.  Necessitam de uma sala
exclusiva para sua utilização.
 Suprimento adequado de
energia.
 Espaço para movimentação
do paciente.
 Mesa onde se realizam os
exames.

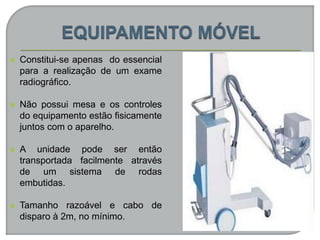

11.  Constitui-se apenas do essencial
para a realização de um exame
radiográfico.
 Não possui mesa e os controles
do equipamento estão fisicamente
juntos com o aparelho.
 A unidade pode ser então
transportada facilmente através
de um sistema de rodas
embutidas.
 Tamanho razoável e cabo de
disparo à 2m, no mínimo.

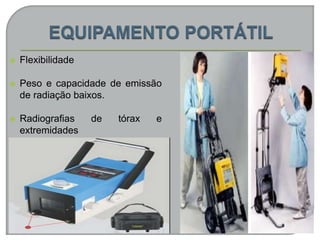

12.  Flexibilidade
 Peso e capacidade de emissão
de radiação baixos.
 Radiografias de tórax e
extremidades

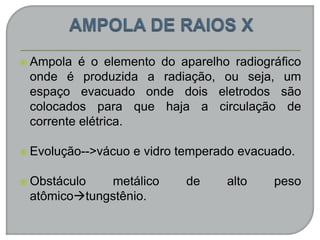

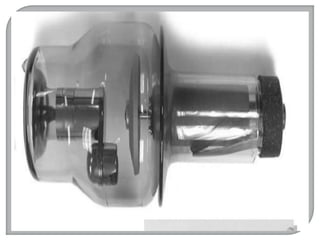

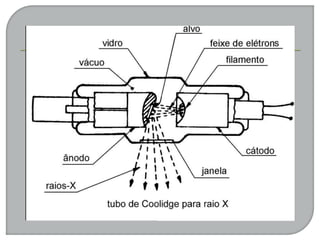

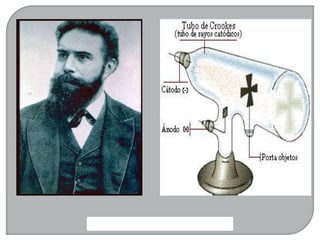

14.  Ampola é o elemento do aparelho radiográfico
onde é produzida a radiação, ou seja, um
espaço evacuado onde dois eletrodos são
colocados para que haja a circulação de
corrente elétrica.
 Evolução-->vácuo e vidro temperado evacuado.
 Obstáculo metálico de alto peso
atômicotungstênio.

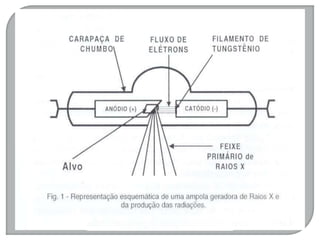

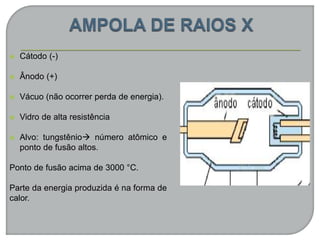

16.  Cátodo (-)
 Ânodo (+)
 Vácuo (não ocorrer perda de energia).
 Vidro de alta resistência
 Alvo: tungstênio número atômico e
ponto de fusão altos.
Ponto de fusão acima de 3000 °C.
Parte da energia produzida é na forma de
calor.

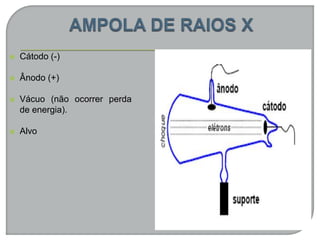

17.  Cátodo (-)
 Ânodo (+)
 Vácuo (não ocorrer perda
de energia).
 Alvo

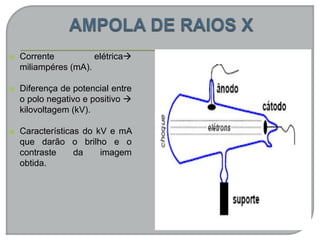

18.  Corrente elétrica
miliampéres (mA).
 Diferença de potencial entre
o polo negativo e positivo 
kilovoltagem (kV).
 Características do kV e mA
que darão o brilho e o
contraste da imagem
obtida.

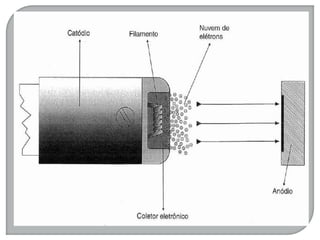

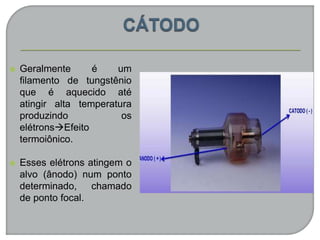

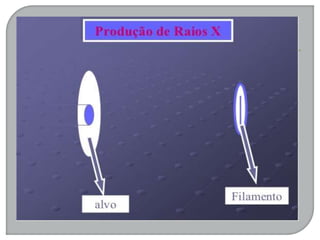

19.  Geralmente é um
filamento de tungstênio
que é aquecido até
atingir alta temperatura
produzindo os
elétronsEfeito
termoiônico.
 Esses elétrons atingem o
alvo (ânodo) num ponto
determinado, chamado
de ponto focal.

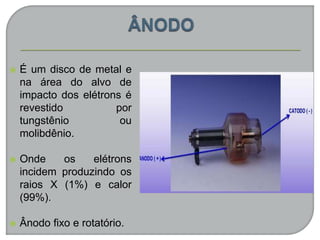

20.  É um disco de metal e
na área do alvo de
impacto dos elétrons é
revestido por
tungstênio ou
molibdênio.
 Onde os elétrons
incidem produzindo os
raios X (1%) e calor
(99%).

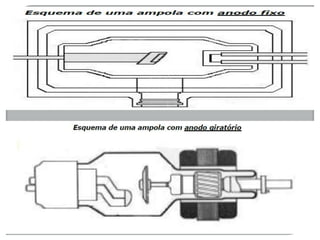

 Ânodo fixo e rotatório.

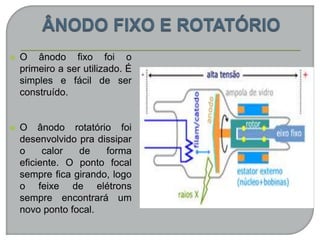

21.  O ânodo fixo foi o
primeiro a ser utilizado. É
simples e fácil de ser
construído.
 O ânodo rotatório foi
desenvolvido pra dissipar
o calor de forma
eficiente. O ponto focal
sempre fica girando, logo
o feixe de elétrons
sempre encontrará um
novo ponto focal.

26. CÁTODO E ÂNODO

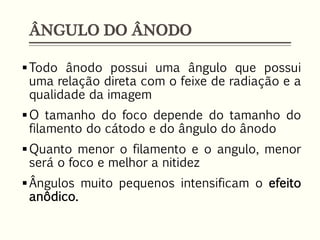

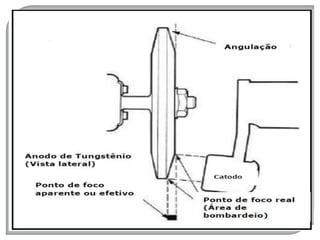

27. ÂNGULO DO ÂNODO
Todo ânodo possui uma ângulo que possui
uma relação direta com o feixe de radiação e a
qualidade da imagem
O tamanho do foco depende do tamanho do
filamento do cátodo e do ângulo do ânodo
Quanto menor o filamento e o angulo, menor
será o foco e melhor a nitidez
Ângulos muito pequenos intensificam o efeito
anôdico.

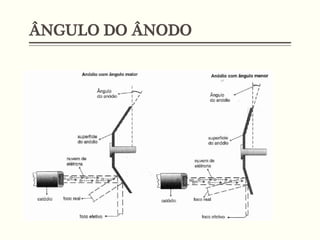

28. ÂNGULO DO ÂNODO

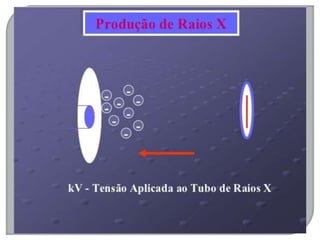

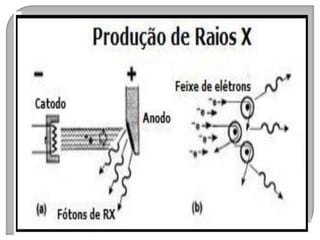

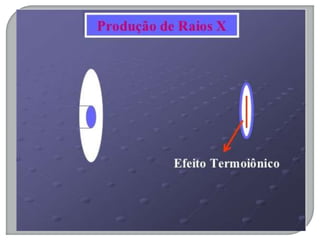

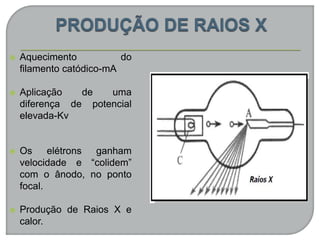

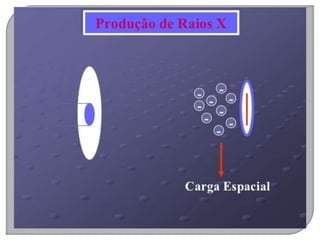

36.  Aquecimento do
filamento catódico-mA

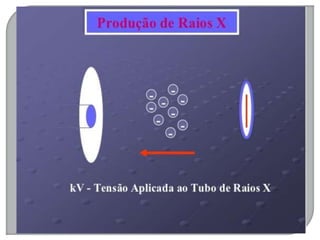

 Aplicação de uma
diferença de potencial
elevada-Kv
 Os elétrons ganham
velocidade e “colidem”
com o ânodo, no ponto
focal.

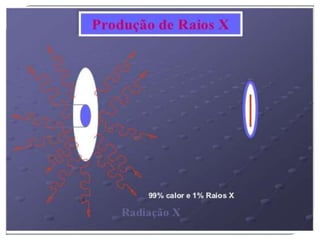

 Produção de Raios X e
calor.

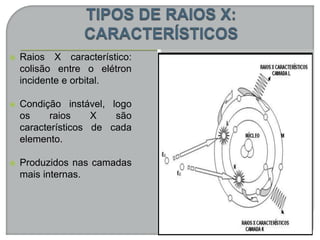

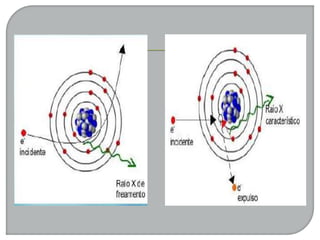

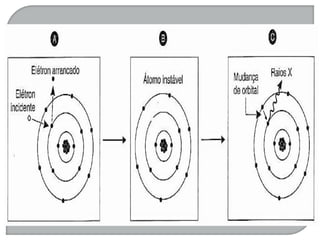

37.  Raios X característico:
colisão entre o elétron
incidente e orbital.
 Condição instável, logo
os raios X são
característicos de cada
elemento.
 Produzidos nas camadas
mais internas.

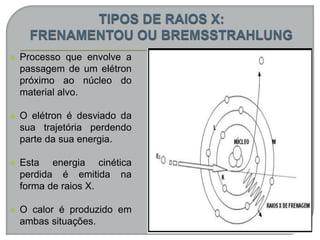

38.  Processo que envolve a
passagem de um elétron
próximo ao núcleo do
material alvo.
 O elétron é desviado da
sua trajetória perdendo
parte da sua energia.
 Esta energia cinética
perdida é emitida na
forma de raios X.
 O calor é produzido em
ambas situações.

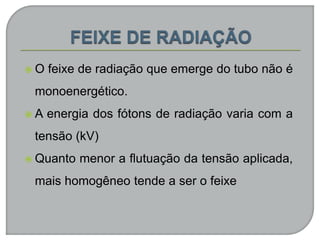

41.  O feixe de radiação que emerge do tubo não é
monoenergético.
 A energia dos fótons de radiação varia com a
tensão (kV)
 Quanto menor a flutuação da tensão aplicada,
mais homogêneo tende a ser o feixe

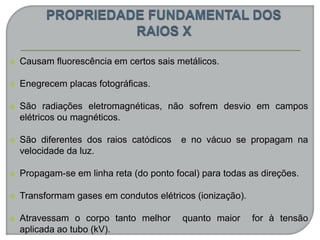

42.  Causam fluorescência em certos sais metálicos.
 Enegrecem placas fotográficas.
 São radiações eletromagnéticas, não sofrem desvio em campos
elétricos ou magnéticos.
 São diferentes dos raios catódicos e no vácuo se propagam na
velocidade da luz.
 Propagam-se em linha reta (do ponto focal) para todas as direções.
 Transformam gases em condutos elétricos (ionização).
 Atravessam o corpo tanto melhor quanto maior for à tensão
aplicada ao tubo (kV).

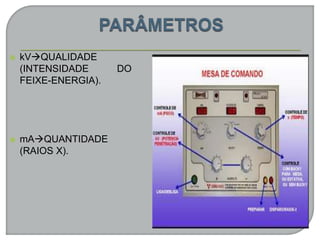

43.  kVQUALIDADE
(INTENSIDADE DO
FEIXE-ENERGIA).
 mAQUANTIDADE
(RAIOS X).

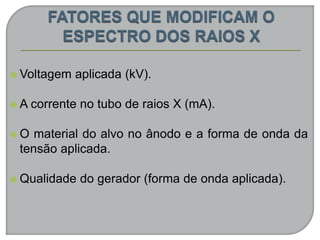

44.  Voltagem aplicada (kV).
 A corrente no tubo de raios X (mA).
 O material do alvo no ânodo e a forma de onda da
tensão aplicada.
 Qualidade do gerador (forma de onda aplicada).

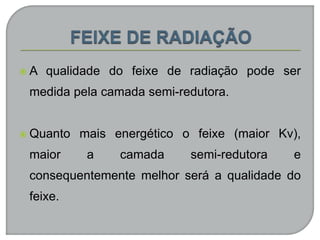

45.  A qualidade do feixe de radiação pode ser
medida pela camada semi-redutora.
 Quanto mais energético o feixe (maior Kv),
maior a camada semi-redutora e
consequentemente melhor será a qualidade do
feixe.

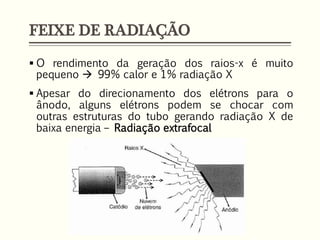

46. FEIXE DE RADIAÇÃO
 O rendimento da geração dos raios-x é muito
pequeno  99% calor e 1% radiação X
 Apesar do direcionamento dos elétrons para o
ânodo, alguns elétrons podem se chocar com
outras estruturas do tubo gerando radiação X de
baixa energia – Radiação extrafocal

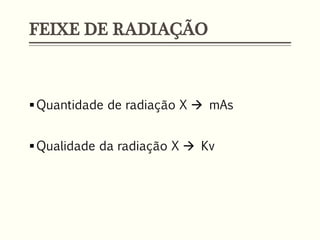

47. FEIXE DE RADIAÇÃO
Quantidade de radiação X  mAs
Qualidade da radiação X  Kv

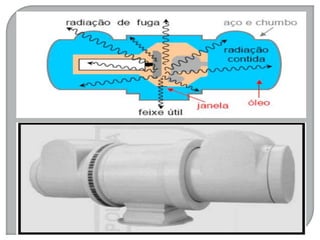

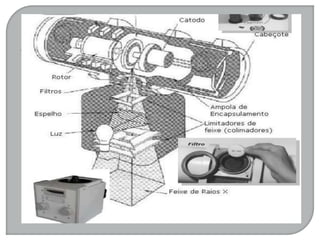

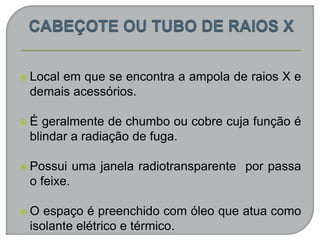

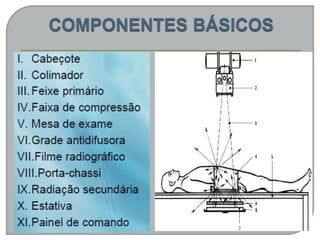

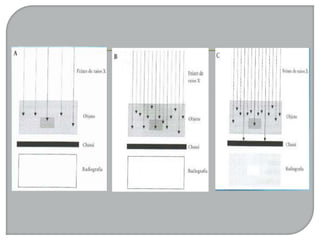

50.  Local em que se encontra a ampola de raios X e
demais acessórios.
 É geralmente de chumbo ou cobre cuja função é
blindar a radiação de fuga.
 Possui uma janela radiotransparente por passa
o feixe.
 O espaço é preenchido com óleo que atua como
isolante elétrico e térmico.

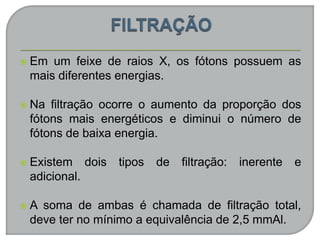

53.  Em um feixe de raios X, os fótons possuem as
mais diferentes energias.
 Na filtração ocorre o aumento da proporção dos
fótons mais energéticos e diminui o número de
fótons de baixa energia.

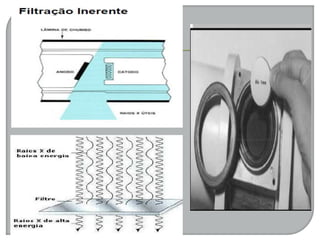

 Existem dois tipos de filtração: inerente e
adicional.
 A soma de ambas é chamada de filtração total,
deve ter no mínimo a equivalência de 2,5 mmAl.

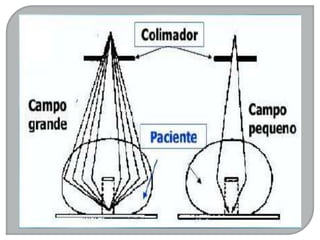

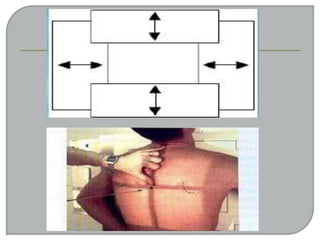

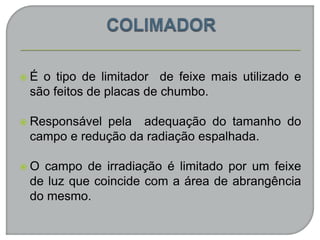

55.  É o tipo de limitador de feixe mais utilizado e
são feitos de placas de chumbo.
 Responsável pela adequação do tamanho do
campo e redução da radiação espalhada.
 O campo de irradiação é limitado por um feixe
de luz que coincide com a área de abrangência
do mesmo.

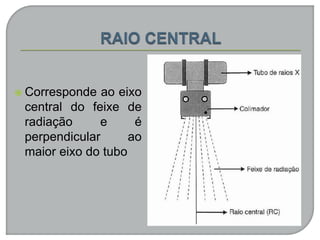

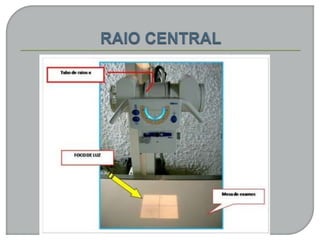

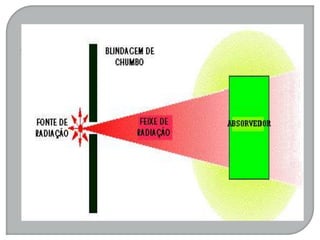

60.  Corresponde ao eixo
central do feixe de
radiação e é
perpendicular ao
maior eixo do tubo
