Liga Acadêmica Radiologiae Diagnóstico por Imagem - LARDI Centro Universitário de Patos de Minas – Unipam Palestrante: Brenda Najat Boechat Lahlou Orientador: Leonardo de Aguiar Santos Patos de Minas 2016

2.

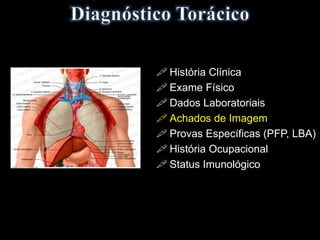

 História Clínica Exame Físico  Dados Laboratoriais  Achados de Imagem  Provas Específicas (PFP, LBA)  História Ocupacional  Status Imunológico

3.

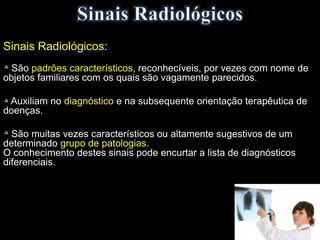

Sinais Radiológicos: São padrõescaracterísticos, reconhecíveis, por vezes com nome de objetos familiares com os quais são vagamente parecidos. Auxiliam no diagnóstico e na subsequente orientação terapêutica de doenças. São muitas vezes característicos ou altamente sugestivos de um determinado grupo de patologias. O conhecimento destes sinais pode encurtar a lista de diagnósticos diferenciais.

4.

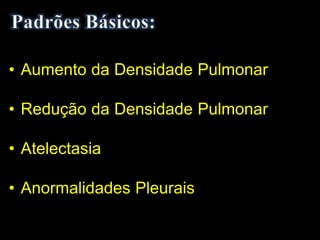

• Aumento daDensidade Pulmonar • Redução da Densidade Pulmonar • Atelectasia • Anormalidades Pleurais

5.

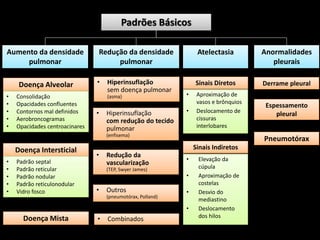

Anormalidades pleurais Aumento da densidade pulmonar Reduçãoda densidade pulmonar Atelectasia Padrões Básicos Doença Mista Doença Alveolar • Consolidação • Opacidades confluentes • Contornos mal definidos • Aerobroncogramas • Opacidades centroacinares Doença Intersticial • Padrão septal • Padrão reticular • Padrão nodular • Padrão reticulonodular • Vidro fosco • Hiperinsuflação sem doença pulmonar (asma) • Hiperinsuflação com redução do tecido pulmonar (enfisema) • Redução da vascularização (TEP, Swyer James) • Combinados • Outros (pneumotórax, Polland) • Aproximação de vasos e brônquios • Deslocamento de cissuras interlobares Sinais Diretos • Elevação da cúpula • Aproximação de costelas • Desvio do mediastino • Deslocamento dos hilos Sinais Indiretos Derrame pleural Espessamento pleural Pneumotórax

6.

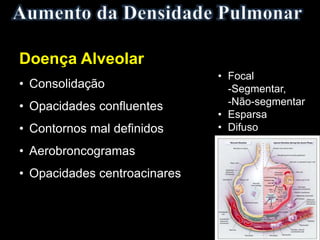

• Consolidação • Opacidadesconfluentes • Contornos mal definidos • Aerobroncogramas • Opacidades centroacinares Doença Alveolar • Focal -Segmentar, -Não-segmentar • Esparsa • Difuso

7.

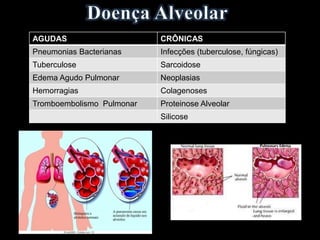

AGUDAS CRÔNICAS Pneumonias BacterianasInfecções (tuberculose, fúngicas) Tuberculose Sarcoidose Edema Agudo Pulmonar Neoplasias Hemorragias Colagenoses Tromboembolismo Pulmonar Proteinose Alveolar Silicose

8.

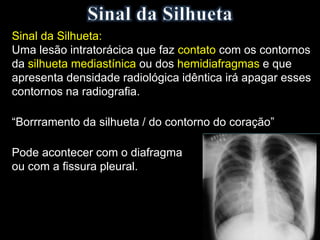

Sinal da Silhueta: Umalesão intratorácica que faz contato com os contornos da silhueta mediastínica ou dos hemidiafragmas e que apresenta densidade radiológica idêntica irá apagar esses contornos na radiografia. “Borrramento da silhueta / do contorno do coração” Pode acontecer com o diafragma ou com a fissura pleural.

9.

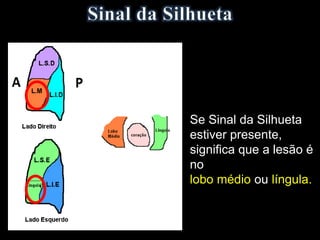

Se Sinal daSilhueta estiver presente, significa que a lesão é no lobo médio ou língula.

10.
Se Sinal daSilhueta estiver presente, significa que a lesão é no lobo médio ou língula.

11.

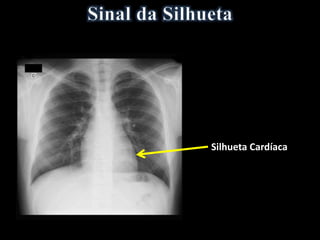

Silhueta Cardíaca

12.

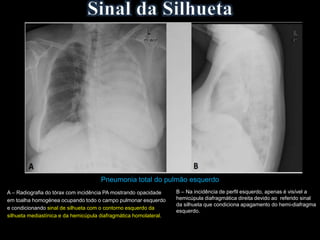

Pneumonia total dopulmão esquerdo A – Radiografia do tórax com incidência PA mostrando opacidade em toalha homogénea ocupando todo o campo pulmonar esquerdo e condicionando sinal de silhueta com o contorno esquerdo da silhueta mediastínica e da hemicúpula diafragmática homolateral. B – Na incidência de perfil esquerdo, apenas é visível a hemicúpula diafragmática direita devido ao referido sinal da silhueta que condiciona apagamento do hemi-diafragma esquerdo.

13.
Pneumonia total dopulmão esquerdo A – Radiografia do tórax com incidência PA mostrando opacidade em toalha homogénea ocupando todo o campo pulmonar esquerdo e condicionando sinal de silhueta com o contorno esquerdo da silhueta mediastínica e da hemicúpula diafragmática homolateral. B – Na incidência de perfil esquerdo, apenas é visível a hemicúpula diafragmática direita devido ao referido sinal da silhueta que condiciona apagamento do hemi-diafragma esquerdo. ?

14.

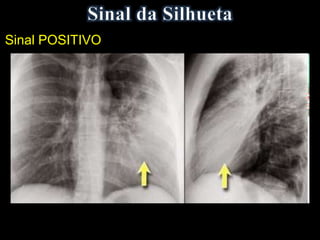

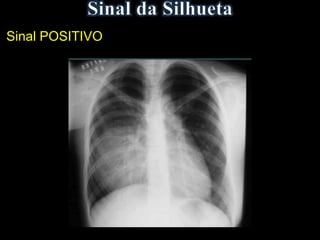

Sinal POSITIVO

15.
Sinal POSITIVO

16.

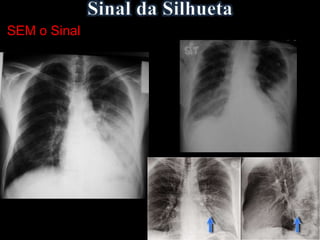

SEM o Sinal

17.
SEM o Sinal

18.

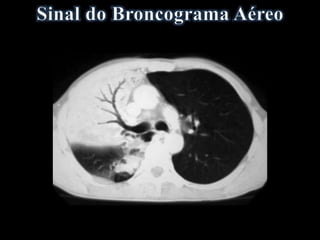

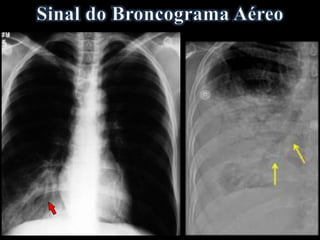

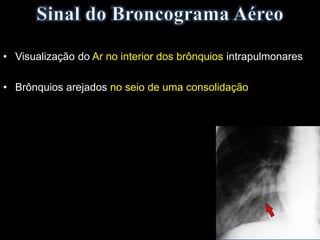

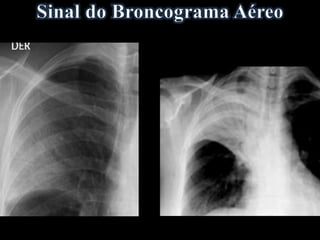

• Visualização doAr no interior dos brônquios intrapulmonares • Brônquios arejados no seio de uma consolidação

19.

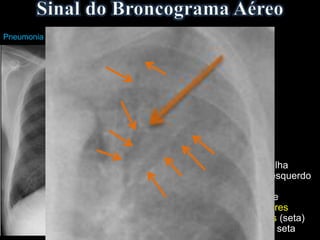

Pneumonia Lobar Esquerda Opacidadeem toalha ocupando o lobo esquerdo e a língula, individualizando-se opacidades tubulares radiotransparentes (seta) na região central - seta

20.

21.

25.

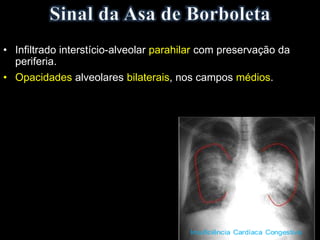

• Infiltrado interstício-alveolarparahilar com preservação da periferia. • Opacidades alveolares bilaterais, nos campos médios.

26.

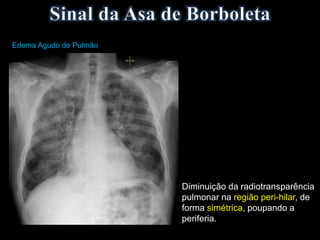

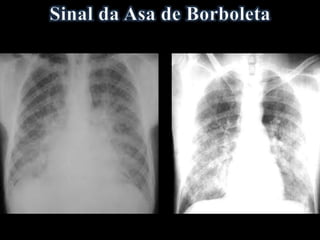

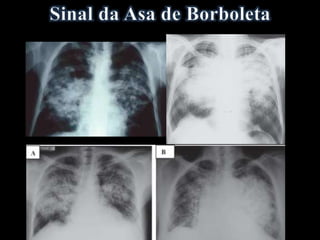

Diminuição da radiotransparência pulmonarna região peri-hilar, de forma simétrica, poupando a periferia. Edema Agudo de Pulmão

27.
Diminuição da radiotransparência pulmonarna região peri-hilar, de forma simétrica, poupando a periferia. Edema Agudo de Pulmão

30.

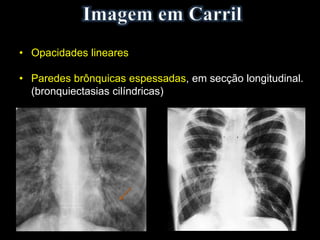

• Opacidades lineares •Paredes brônquicas espessadas, em secção longitudinal. (bronquiectasias cilíndricas)

31.

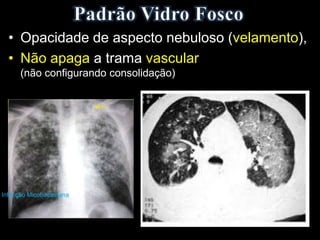

• Opacidade deaspecto nebuloso (velamento), • Não apaga a trama vascular (não configurando consolidação) Infecção Micobacteriana

32.

33.

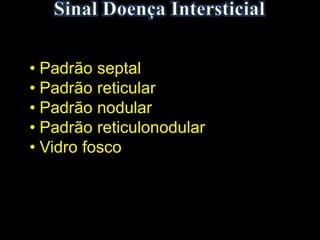

• Padrão septal •Padrão reticular • Padrão nodular • Padrão reticulonodular • Vidro fosco

34.

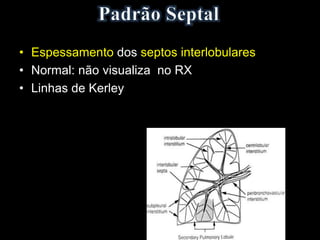

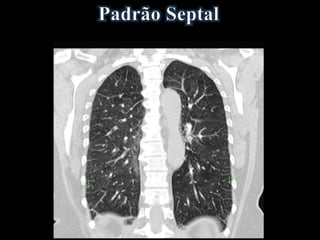

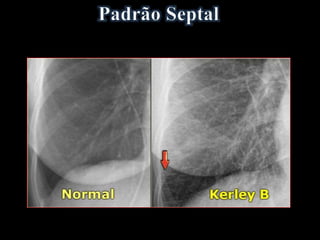

• Espessamento dosseptos interlobulares • Normal: não visualiza no RX • Linhas de Kerley

37.

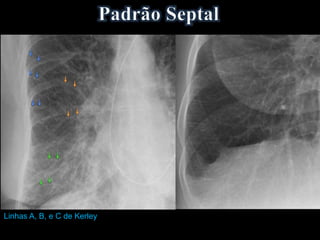

Linhas A, B,e C de Kerley

38.

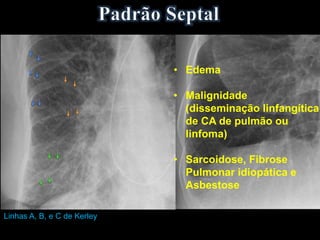

Linhas A, B,e C de Kerley • Edema • Malignidade (disseminação linfangítica de CA de pulmão ou linfoma) • Sarcoidose, Fibrose Pulmonar idiopática e Asbestose

40.

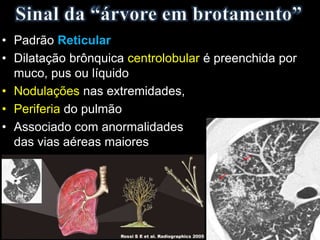

• Padrão Reticular •Dilatação brônquica centrolobular é preenchida por muco, pus ou líquido • Nodulações nas extremidades, • Periferia do pulmão • Associado com anormalidades das vias aéreas maiores

41.

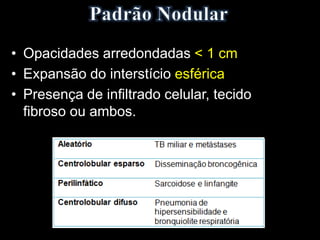

• Opacidades arredondadas< 1 cm • Expansão do interstício esférica • Presença de infiltrado celular, tecido fibroso ou ambos.

42.

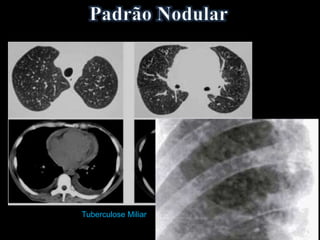

Tuberculose Miliar

43.
Pneumonia por hipersensibilidade Pneumonia Viral

44.

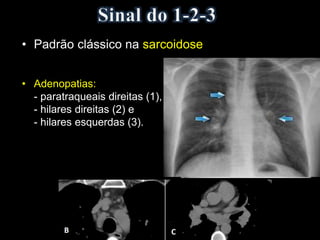

• Padrão clássicona sarcoidose • Adenopatias: - paratraqueais direitas (1), - hilares direitas (2) e - hilares esquerdas (3).

45.
• Padrão clássicona sarcoidose • Adenopatias: - paratraqueais direitas (1), - hilares direitas (2) e - hilares esquerdas (3).

46.

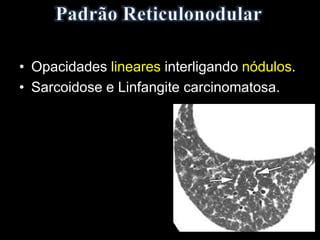

• Opacidades linearesinterligando nódulos. • Sarcoidose e Linfangite carcinomatosa.

47.

48.

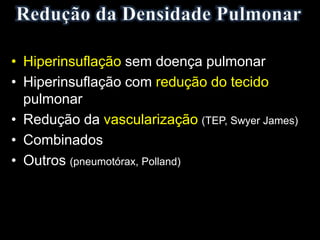

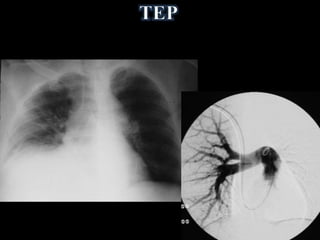

• Hiperinsuflação semdoença pulmonar • Hiperinsuflação com redução do tecido pulmonar • Redução da vascularização (TEP, Swyer James) • Combinados • Outros (pneumotórax, Polland)

49.

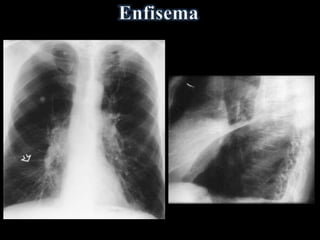

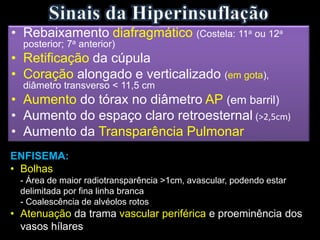

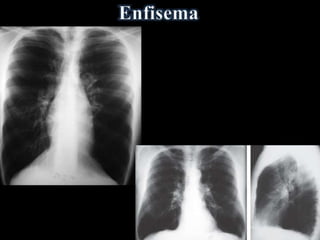

• Rebaixamento diafragmático(Costela: 11a ou 12a posterior; 7a anterior) • Retificação da cúpula • Coração alongado e verticalizado (em gota), diâmetro transverso < 11,5 cm • Aumento do tórax no diâmetro AP (em barril) • Aumento do espaço claro retroesternal (>2,5cm) • Aumento da Transparência Pulmonar ENFISEMA: • Bolhas - Área de maior radiotransparência >1cm, avascular, podendo estar delimitada por fina linha branca - Coalescência de alvéolos rotos • Atenuação da trama vascular periférica e proeminência dos vasos hílares

51.

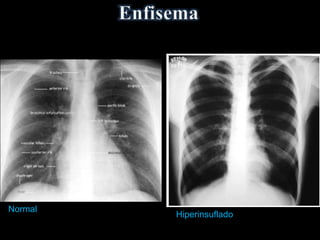

Normal Hiperinsuflado

54.

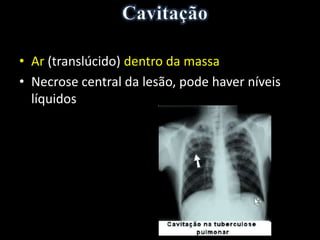

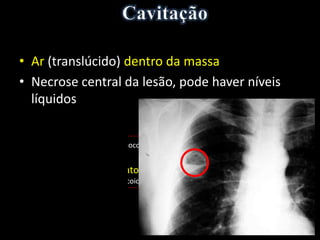

• Ar (translúcido)dentro da massa • Necrose central da lesão, pode haver níveis líquidos • Abscesso (staphylococcus) • Neoplasia • Massa granulomatosa (tuberculose, fungo - aspergilose e coccidioidomicose, sarcoidose, doença de Wegener, nódulo reumatóide)

55.

56.

57.

58.

59.

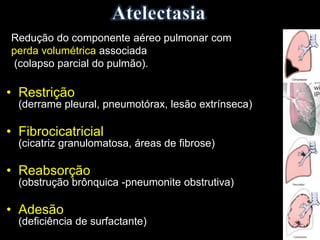

Redução do componenteaéreo pulmonar com perda volumétrica associada (colapso parcial do pulmão). • Restrição (derrame pleural, pneumotórax, lesão extrínseca) • Fibrocicatricial (cicatriz granulomatosa, áreas de fibrose) • Reabsorção (obstrução brônquica -pneumonite obstrutiva) • Adesão (deficiência de surfactante)

60.

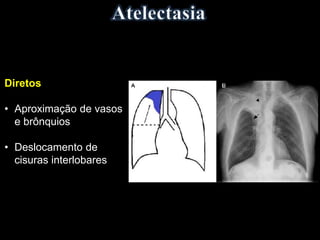

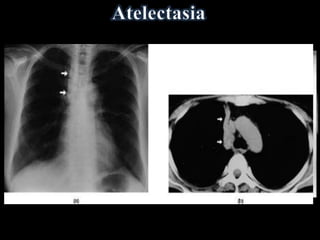

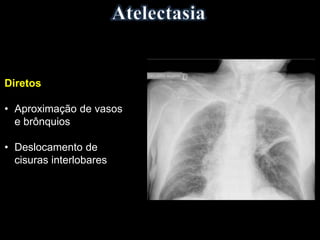

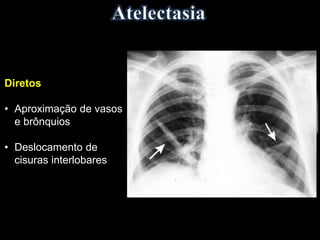

Diretos • Aproximação devasos e brônquios • Deslocamento de cisuras interlobares

61.

62.

63.

64.

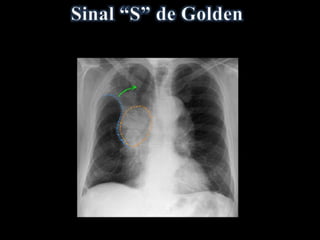

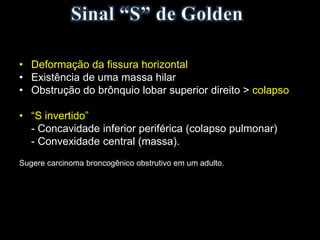

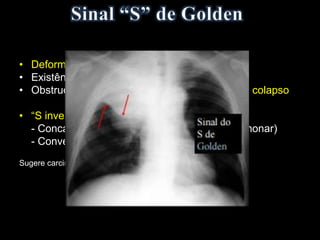

• Deformação dafissura horizontal • Existência de uma massa hilar • Obstrução do brônquio lobar superior direito > colapso • “S invertido” - Concavidade inferior periférica (colapso pulmonar) - Convexidade central (massa). Sugere carcinoma broncogênico obstrutivo em um adulto.

65.

66.

67.

68.

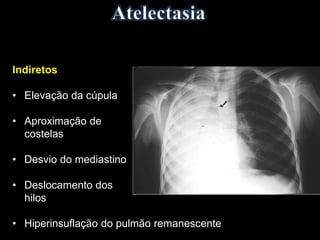

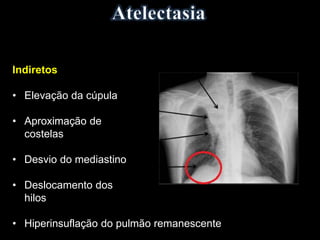

Indiretos • Elevação dacúpula • Aproximação de costelas • Desvio do mediastino • Deslocamento dos hilos • Hiperinsuflação do pulmão remanescente

69.
Indiretos • Elevação dacúpula • Aproximação de costelas • Desvio do mediastino • Deslocamento dos hilos • Hiperinsuflação do pulmão remanescente

70.

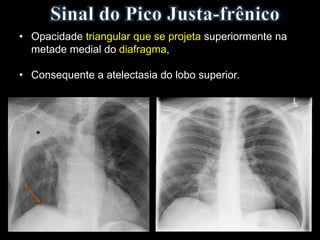

• Opacidade triangularque se projeta superiormente na metade medial do diafragma, • Consequente a atelectasia do lobo superior.

71.

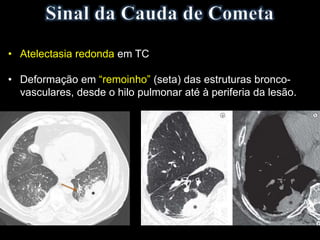

• Atelectasia redondaem TC • Deformação em “remoinho” (seta) das estruturas bronco- vasculares, desde o hilo pulmonar até à periferia da lesão.

72.

73.
• Derrame pleural •Espessamento pleural • Pneumotórax

74.

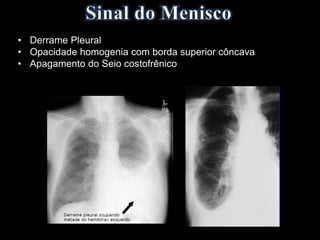

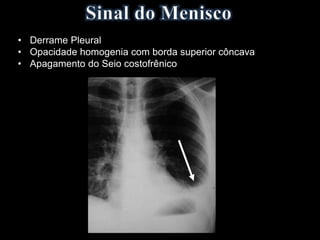

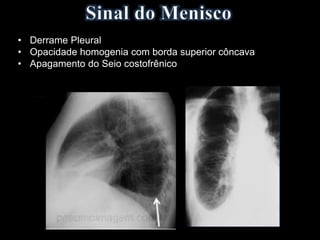

• Derrame Pleural •Opacidade homogenia com borda superior côncava • Apagamento do Seio costofrênico

75.

76.

77.

78.

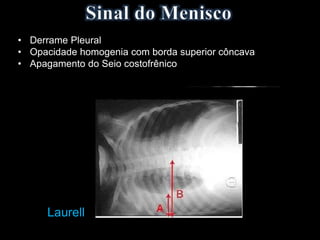

• Derrame Pleural •Opacidade homogenia com borda superior côncava • Apagamento do Seio costofrênico Laurell

79.
• Derrame Pleural •Opacidade homogenia com borda superior côncava • Apagamento do Seio costofrênico Laurell

80.

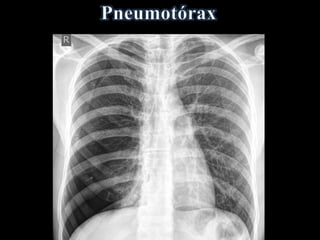

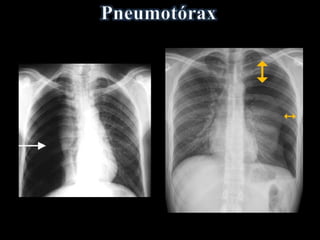

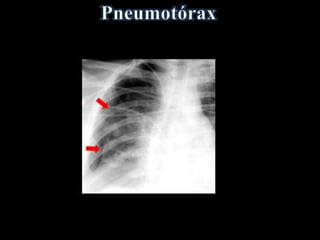

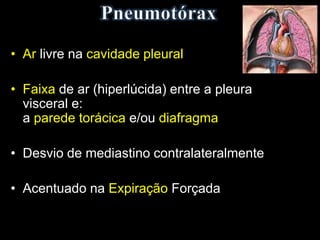

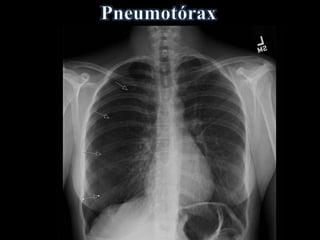

• Ar livrena cavidade pleural • Faixa de ar (hiperlúcida) entre a pleura visceral e: a parede torácica e/ou diafragma • Desvio de mediastino contralateralmente • Acentuado na Expiração Forçada

87.

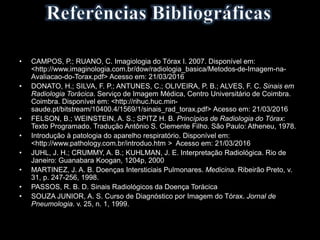

• CAMPOS, P.;RUANO, C. Imagiologia do Tórax I. 2007. Disponível em: <http://www.imaginologia.com.br/dow/radiologia_basica/Metodos-de-Imagem-na- Avaliacao-do-Torax.pdf> Acesso em: 21/03/2016 • DONATO, H.; SILVA, F. P.; ANTUNES, C.; OLIVEIRA, P. B.; ALVES, F. C. Sinais em Radiologia Torácica. Serviço de Imagem Médica, Centro Universitário de Coimbra. Coimbra. Disponível em: <http://rihuc.huc.min- saude.pt/bitstream/10400.4/1569/1/sinais_rad_torax.pdf> Acesso em: 21/03/2016 • FELSON, B.; WEINSTEIN, A. S.; SPITZ H. B. Princípios de Radiologia do Tórax: Texto Programado. Tradução Antônio S. Clemente Filho. São Paulo: Atheneu, 1978. • Introdução à patologia do aparelho respiratório. Disponível em: <http://www.pathology.com.br/introduo.htm > Acesso em: 21/03/2016 • JUHL, J. H.; CRUMMY, A. B.; KUHLMAN, J. E. Interpretação Radiológica. Rio de Janeiro: Guanabara Koogan, 1204p, 2000 • MARTINEZ, J. A. B. Doenças Intersticiais Pulmonares. Medicina. Ribeirão Preto, v. 31, p. 247-256, 1998. • PASSOS, R. B. D. Sinais Radiológicos da Doença Torácica • SOUZA JUNIOR, A. S. Curso de Diagnóstico por Imagem do Tórax. Jornal de Pneumologia. v. 25, n. 1, 1999.
