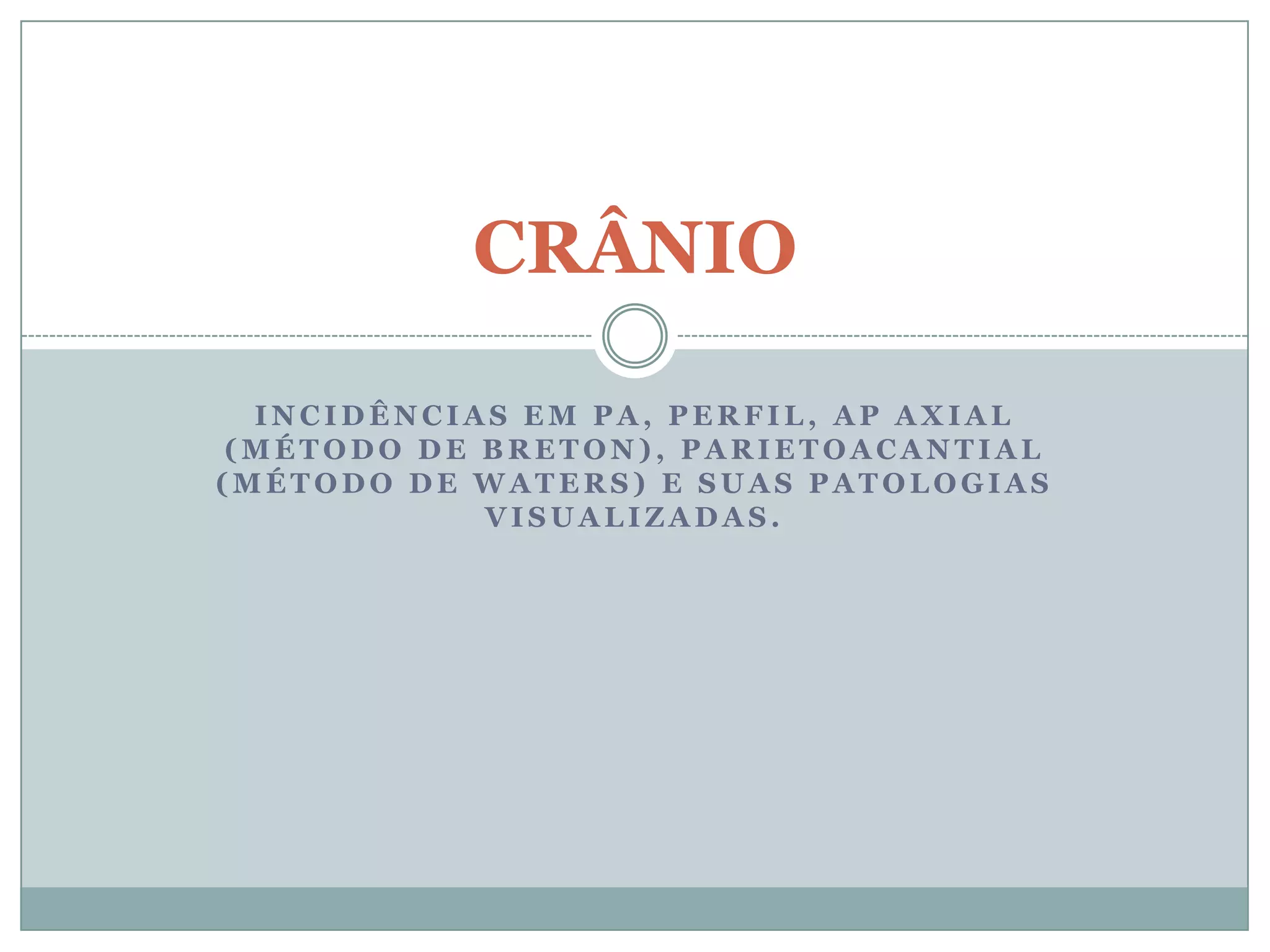

I N C I D Ê N C I A S E M P A , P E R F I L , A P A X I A L
( M É T O D O D E B R E T O N ) , P A R I E T O A C A N T I A L
( M É T O D O D E W A T E R S ) E S U A S P A T O L O G I A S
V I S U A L I Z A D A S .
CRÂNIO

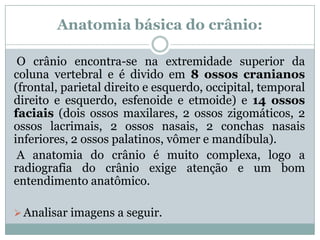

Anatomia básica do crânio:
O crânio encontra-se na extremidade superior da
coluna vertebral e é divido em 8 ossos cranianos
(frontal, parietal direito e esquerdo, occipital, temporal
direito e esquerdo, esfenoide e etmoide) e 14 ossos
faciais (dois ossos maxilares, 2 ossos zigomáticos, 2
ossos lacrimais, 2 ossos nasais, 2 conchas nasais
inferiores, 2 ossos palatinos, vômer e mandíbula).
A anatomia do crânio é muito complexa, logo a
radiografia do crânio exige atenção e um bom
entendimento anatômico.
Analisar imagens a seguir.

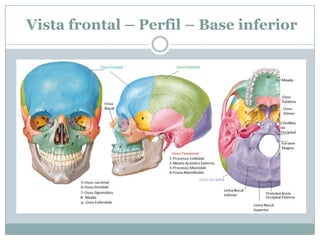

Vista frontal – Perfil – Base inferior

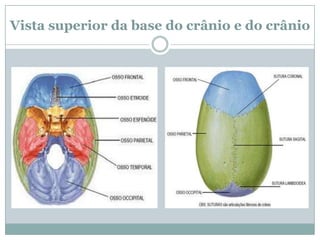

Vista superior da base do crânio e do crânio
Morfologia do crânio
Os diferentes formatos cranianos são importantes
devido a posicionamentos que exigem ângulos do raio
central e rotação da cabeça, pois o ângulo do crânio varia
conforme a sua morfologia. Tipos cranianos:
 Mesocefálico 47°- a largura deve ser de 75% a 80%
de seu comprimento. (formato médio de base)
 Braquicefálico 54°- a largura é de 80% ou mais que
seu comprimento. (cabeça pequena e larga)
 Dolicocefálico 40°- a largura é inferior a 75% de seu
comprimento. ( cabeça longa e estreita)
Visualizar imagem a seguir.
Diferentes formatos do crânio:

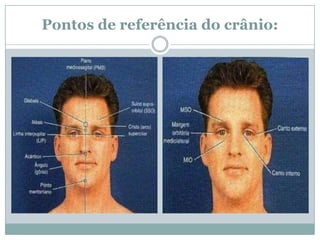

Pontos de referência do crânio:
Pontos de referência do crânio:

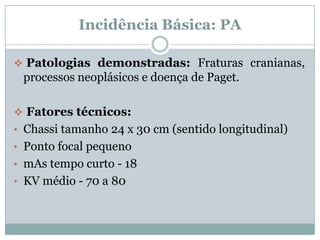

Incidência Básica: PA
 Patologias demonstradas: Fraturas cranianas,
processos neoplásicos e doença de Paget.
 Fatores técnicos:
• Chassi tamanho 24 x 30 cm (sentido longitudinal)
• Ponto focal pequeno
• mAs tempo curto - 18
• KV médio - 70 a 80

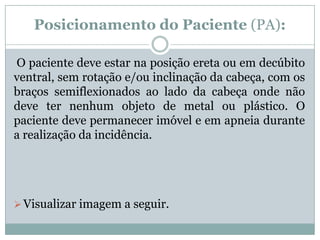

Posicionamento do Paciente (PA):
O paciente deve estar na posição ereta ou em decúbito
ventral, sem rotação e/ou inclinação da cabeça, com os
braços semiflexionados ao lado da cabeça onde não
deve ter nenhum objeto de metal ou plástico. O
paciente deve permanecer imóvel e em apneia durante
a realização da incidência.
Visualizar imagem a seguir.
Figura (1)

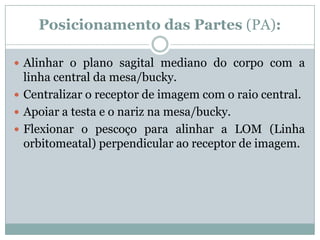

Posicionamento das Partes (PA):
 Alinhar o plano sagital mediano do corpo com a
linha central da mesa/bucky.
 Centralizar o receptor de imagem com o raio central.
 Apoiar a testa e o nariz na mesa/bucky.
 Flexionar o pescoço para alinhar a LOM (Linha
orbitomeatal) perpendicular ao receptor de imagem.

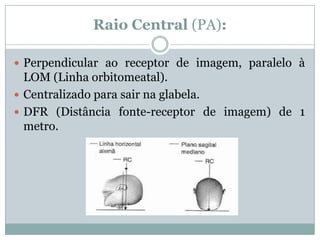

Raio Central (PA):
 Perpendicular ao receptor de imagem, paralelo à
LOM (Linha orbitomeatal).
 Centralizado para sair na glabela.
 DFR (Distância fonte-receptor de imagem) de 1
metro.

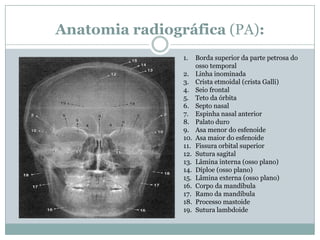

Anatomia radiográfica (PA):
1. Borda superior da parte petrosa do
osso temporal
2. Linha inominada
3. Crista etmoidal (crista Galli)
4. Seio frontal
5. Teto da órbita
6. Septo nasal
7. Espinha nasal anterior
8. Palato duro
9. Asa menor do esfenoide
10. Asa maior do esfenoide
11. Fissura orbital superior
12. Sutura sagital
13. Lâmina interna (osso plano)
14. Díploe (osso plano)
15. Lâmina externa (osso plano)
16. Corpo da mandíbula
17. Ramo da mandíbula
18. Processo mastoide
19. Sutura lambdoide
Patologia: Doença de Paget
A doença de Paget é um distúrbio crônico do esqueleto, no
qual áreas de ossos apresentam um crescimento anormal,
tornando-se mais frágeis. O distúrbio pode afetar qualquer
osso. No entanto, os ossos mais comumente atingidos são: os
ossos da pelve, o fêmur, os ossos do crânio, a tíbia, os ossos
da coluna vertebral, as clavículas e o úmero. Os homens
apresentam maior probabilidade de adquirir a doença. A
causa é desconhecida. Os sintomas são de dor, aumento de
tamanho e deformidades ósseas. O diagnóstico pode ser feito
baseando- se nos sintomas e no exame físico. A cintilografia
óssea revela quais ossos encontram-se afetados. Na
radiografia a doença é constatada devido a aparência de “lã
de algodão” com áreas irregulares de esclerose. O tratamento
é indicado apenas para pacientes com dor óssea.
 Visualizar imagens a seguir.

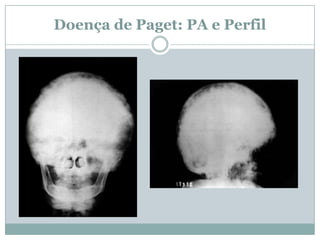

Doença de Paget: PA e Perfil

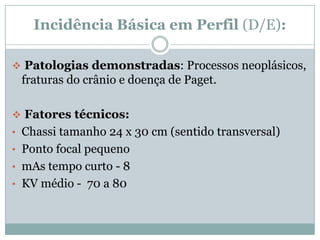

Incidência Básica em Perfil (D/E):
 Patologias demonstradas: Processos neoplásicos,
fraturas do crânio e doença de Paget.
 Fatores técnicos:
• Chassi tamanho 24 x 30 cm (sentido transversal)
• Ponto focal pequeno
• mAs tempo curto - 8
• KV médio - 70 a 80

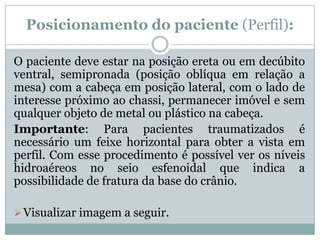

Posicionamento do paciente (Perfil):
O paciente deve estar na posição ereta ou em decúbito
ventral, semipronada (posição oblíqua em relação a
mesa) com a cabeça em posição lateral, com o lado de
interesse próximo ao chassi, permanecer imóvel e sem
qualquer objeto de metal ou plástico na cabeça.
Importante: Para pacientes traumatizados é
necessário um feixe horizontal para obter a vista em
perfil. Com esse procedimento é possível ver os níveis
hidroaéreos no seio esfenoidal que indica a
possibilidade de fratura da base do crânio.
Visualizar imagem a seguir.
Figura (2)

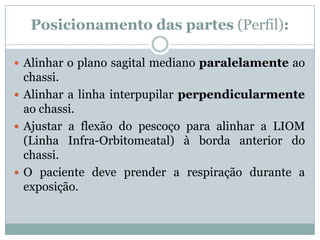

Posicionamento das partes (Perfil):
 Alinhar o plano sagital mediano paralelamente ao
chassi.
 Alinhar a linha interpupilar perpendicularmente
ao chassi.
 Ajustar a flexão do pescoço para alinhar a LIOM
(Linha Infra-Orbitomeatal) à borda anterior do
chassi.
 O paciente deve prender a respiração durante a
exposição.
Raio central (Perfil):
 Perpendicularmente ao receptor de imagem.
 Alinhar e centralizar o chassi com o raio central.
 Centralizar cerca de 5 cm acima do MAE ( Meato
Acústico Externo).
 DFR (Distância fonte-receptor de imagem) de 1 metro.
Anatomia radiográfica (Perfil):
1. Sela turca
2. Processo clinóide anterior
3. Fossa hipofisária
4. Processo clinóide posterior
5. Seio esfenoidal
6. Células mastóideas
7. Teto das órbitas
8. Asa maior do esfenóide
9. Corpo da mandíbula
10. Osso occiptal
11. Sutura lambdóide
12. Lâmina externa (osso plano)
13. Diploe (osso plano)
14. Lâmina interna (osso plano)
15. Palato duro
16. Seios maxilares
17. Áxis
18. Atlas

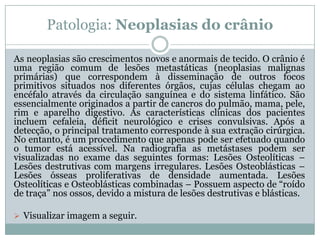

Patologia: Neoplasias do crânio
As neoplasias são crescimentos novos e anormais de tecido. O crânio é
uma região comum de lesões metastáticas (neoplasias malignas
primárias) que correspondem à disseminação de outros focos
primitivos situados nos diferentes órgãos, cujas células chegam ao
encéfalo através da circulação sanguínea e do sistema linfático. São
essencialmente originados a partir de cancros do pulmão, mama, pele,
rim e aparelho digestivo. As características clínicas dos pacientes
incluem cefaleia, déficit neurológico e crises convulsivas. Após a
detecção, o principal tratamento corresponde à sua extração cirúrgica.
No entanto, é um procedimento que apenas pode ser efetuado quando
o tumor está acessível. Na radiografia as metástases podem ser
visualizadas no exame das seguintes formas: Lesões Osteolíticas –
Lesões destrutivas com margens irregulares. Lesões Osteoblásticas –
Lesões ósseas proliferativas de densidade aumentada. Lesões
Osteolíticas e Osteoblásticas combinadas – Possuem aspecto de “roído
de traça” nos ossos, devido a mistura de lesões destrutivas e blásticas.
 Visualizar imagem a seguir.

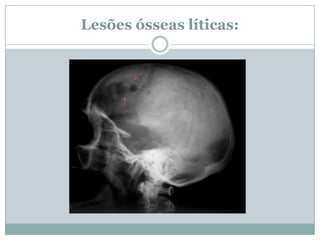

Lesões ósseas líticas:

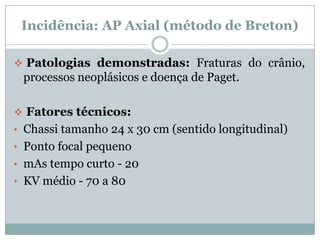

Incidência: AP Axial (método de Breton)
 Patologias demonstradas: Fraturas do crânio,
processos neoplásicos e doença de Paget.
 Fatores técnicos:
• Chassi tamanho 24 x 30 cm (sentido longitudinal)
• Ponto focal pequeno
• mAs tempo curto - 20
• KV médio - 70 a 80

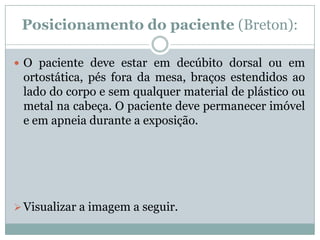

Posicionamento do paciente (Breton):
 O paciente deve estar em decúbito dorsal ou em
ortostática, pés fora da mesa, braços estendidos ao
lado do corpo e sem qualquer material de plástico ou
metal na cabeça. O paciente deve permanecer imóvel
e em apneia durante a exposição.
Visualizar a imagem a seguir.
Figura (3)

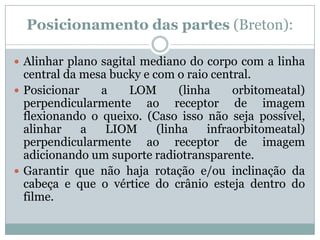

Posicionamento das partes (Breton):
 Alinhar plano sagital mediano do corpo com a linha
central da mesa bucky e com o raio central.
 Posicionar a LOM (linha orbitomeatal)
perpendicularmente ao receptor de imagem
flexionando o queixo. (Caso isso não seja possível,
alinhar a LIOM (linha infraorbitomeatal)
perpendicularmente ao receptor de imagem
adicionando um suporte radiotransparente.
 Garantir que não haja rotação e/ou inclinação da
cabeça e que o vértice do crânio esteja dentro do
filme.

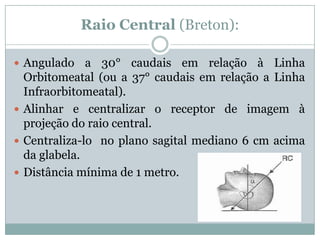

Raio Central (Breton):
 Angulado a 30° caudais em relação à Linha
Orbitomeatal (ou a 37° caudais em relação a Linha
Infraorbitomeatal).
 Alinhar e centralizar o receptor de imagem à
projeção do raio central.
 Centraliza-lo no plano sagital mediano 6 cm acima
da glabela.
 Distância mínima de 1 metro.

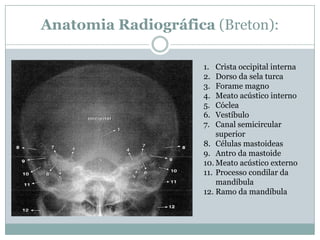

Anatomia Radiográfica (Breton):
1. Crista occipital interna
2. Dorso da sela turca
3. Forame magno
4. Meato acústico interno
5. Cóclea
6. Vestíbulo
7. Canal semicircular
superior
8. Células mastoideas
9. Antro da mastoide
10. Meato acústico externo
11. Processo condilar da
mandíbula
12. Ramo da mandíbula

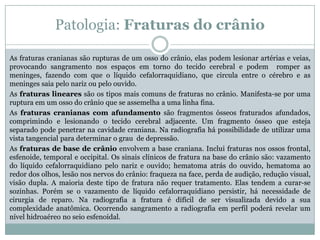

Patologia: Fraturas do crânio
As fraturas cranianas são rupturas de um osso do crânio, elas podem lesionar artérias e veias,
provocando sangramento nos espaços em torno do tecido cerebral e podem romper as
meninges, fazendo com que o líquido cefalorraquidiano, que circula entre o cérebro e as
meninges saia pelo nariz ou pelo ouvido.
As fraturas lineares são os tipos mais comuns de fraturas no crânio. Manifesta-se por uma
ruptura em um osso do crânio que se assemelha a uma linha fina.
As fraturas cranianas com afundamento são fragmentos ósseos fraturados afundados,
comprimindo e lesionando o tecido cerebral adjacente. Um fragmento ósseo que esteja
separado pode penetrar na cavidade craniana. Na radiografia há possibilidade de utilizar uma
vista tangencial para determinar o grau de depressão.
As fraturas de base de crânio envolvem a base craniana. Inclui fraturas nos ossos frontal,
esfenoide, temporal e occipital. Os sinais clínicos de fratura na base do crânio são: vazamento
do líquido cefalorraquidiano pelo nariz e ouvido; hematoma atrás do ouvido, hematoma ao
redor dos olhos, lesão nos nervos do crânio: fraqueza na face, perda de audição, redução visual,
visão dupla. A maioria deste tipo de fratura não requer tratamento. Elas tendem a curar-se
sozinhas. Porém se o vazamento de líquido cefalorraquidiano persistir, há necessidade de
cirurgia de reparo. Na radiografia a fratura é difícil de ser visualizada devido a sua
complexidade anatômica. Ocorrendo sangramento a radiografia em perfil poderá revelar um
nível hidroaéreo no seio esfenoidal.

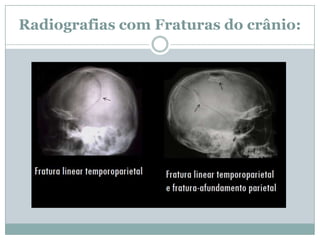

Radiografias com Fraturas do crânio:

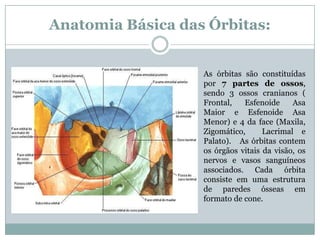

Anatomia Básica das Órbitas:
As órbitas são constituídas
por 7 partes de ossos,
sendo 3 ossos cranianos (
Frontal, Esfenoide Asa
Maior e Esfenoide Asa
Menor) e 4 da face (Maxila,
Zigomático, Lacrimal e
Palato). As órbitas contem
os órgãos vitais da visão, os
nervos e vasos sanguíneos
associados. Cada órbita
consiste em uma estrutura
de paredes ósseas em
formato de cone.
Incidência: Parietoacantial (Método de
Waters)
 Patologias demonstradas – Fraturas
(Particularmente fraturas tripé e Le Fort), processos
neoplásicos/inflamatórios e corpos estranhos no
olho.
 Fatores técnicos:
• Chassi tamanho 24 x 30 cm (sentido longitudinal) ou
18 x 24 cm
• Ponto focal pequeno
• mAs - 18
• KV - 70 a 80

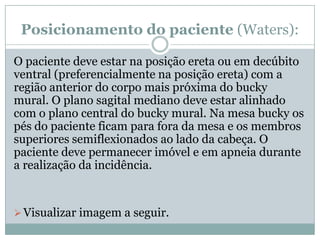

Posicionamento do paciente (Waters):
O paciente deve estar na posição ereta ou em decúbito
ventral (preferencialmente na posição ereta) com a
região anterior do corpo mais próxima do bucky
mural. O plano sagital mediano deve estar alinhado
com o plano central do bucky mural. Na mesa bucky os
pés do paciente ficam para fora da mesa e os membros
superiores semiflexionados ao lado da cabeça. O
paciente deve permanecer imóvel e em apneia durante
a realização da incidência.
Visualizar imagem a seguir.

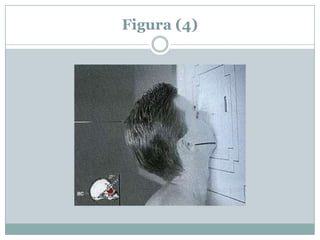

Figura (4)

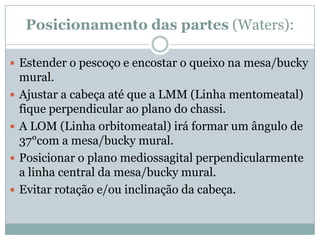

Posicionamento das partes (Waters):
 Estender o pescoço e encostar o queixo na mesa/bucky
mural.
 Ajustar a cabeça até que a LMM (Linha mentomeatal)
fique perpendicular ao plano do chassi.
 A LOM (Linha orbitomeatal) irá formar um ângulo de
37°com a mesa/bucky mural.
 Posicionar o plano mediossagital perpendicularmente
a linha central da mesa/bucky mural.
 Evitar rotação e/ou inclinação da cabeça.

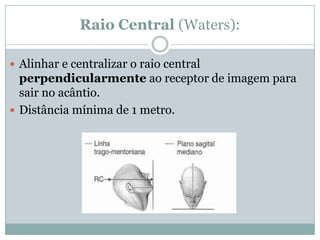

Raio Central (Waters):
 Alinhar e centralizar o raio central
perpendicularmente ao receptor de imagem para
sair no acântio.
 Distância mínima de 1 metro.

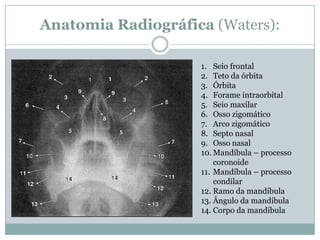

Anatomia Radiográfica (Waters):
1. Seio frontal
2. Teto da órbita
3. Órbita
4. Forame intraorbital
5. Seio maxilar
6. Osso zigomático
7. Arco zigomático
8. Septo nasal
9. Osso nasal
10. Mandíbula – processo
coronoide
11. Mandíbula – processo
condilar
12. Ramo da mandíbula
13. Ângulo da mandíbula
14. Corpo da mandíbula

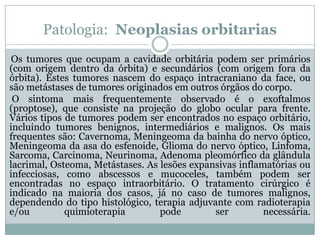

Patologia: Neoplasias orbitarias
Os tumores que ocupam a cavidade orbitária podem ser primários
(com origem dentro da órbita) e secundários (com origem fora da
órbita). Estes tumores nascem do espaço intracraniano da face, ou
são metástases de tumores originados em outros órgãos do corpo.
O sintoma mais frequentemente observado é o exoftalmos
(proptose), que consiste na projeção do globo ocular para frente.
Vários tipos de tumores podem ser encontrados no espaço orbitário,
incluindo tumores benignos, intermediários e malignos. Os mais
frequentes são: Cavernoma, Meningeoma da bainha do nervo óptico,
Meningeoma da asa do esfenoide, Glioma do nervo óptico, Linfoma,
Sarcoma, Carcinoma, Neurinoma, Adenoma pleomórfico da glândula
lacrimal, Osteoma, Metástases. As lesões expansivas inflamatórias ou
infecciosas, como abscessos e mucoceles, também podem ser
encontradas no espaço intraorbitário. O tratamento cirúrgico é
indicado na maioria dos casos, já no caso de tumores malignos,
dependendo do tipo histológico, terapia adjuvante com radioterapia
e/ou quimioterapia pode ser necessária.

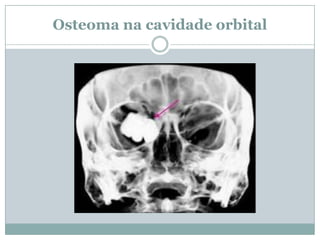

Osteoma na cavidade orbital

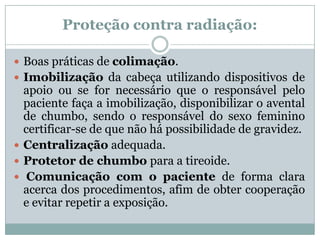

Proteção contra radiação:
 Boas práticas de colimação.
 Imobilização da cabeça utilizando dispositivos de
apoio ou se for necessário que o responsável pelo
paciente faça a imobilização, disponibilizar o avental
de chumbo, sendo o responsável do sexo feminino
certificar-se de que não há possibilidade de gravidez.
 Centralização adequada.
 Protetor de chumbo para a tireoide.
 Comunicação com o paciente de forma clara
acerca dos procedimentos, afim de obter cooperação
e evitar repetir a exposição.

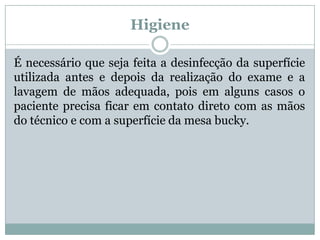

Higiene
É necessário que seja feita a desinfecção da superfície
utilizada antes e depois da realização do exame e a
lavagem de mãos adequada, pois em alguns casos o
paciente precisa ficar em contato direto com as mãos
do técnico e com a superfície da mesa bucky.
Aluna: Priscila Ferro de Oliveira
Turma: RX17D

Mais conteúdo relacionado

Mais procurados

Anatomia radiológica da coluna vertebral
Anatomia radiológica da coluna vertebral Anatomia radiológica da coluna vertebral
Anatomia radiológica da coluna vertebral
Tony Parente

URGÊNCIA E EMERGÊNCIA NA RADIOLOGIA
URGÊNCIA E EMERGÊNCIA NA RADIOLOGIAURGÊNCIA E EMERGÊNCIA NA RADIOLOGIA
URGÊNCIA E EMERGÊNCIA NA RADIOLOGIA
Herculys Douglas Clímaco Marques

Patologias do tórax
Patologias do tóraxPatologias do tórax
Patologias do tórax
Débora Souto

Técnicas de posicionamento para crânio
Técnicas de posicionamento para crânioTécnicas de posicionamento para crânio
Técnicas de posicionamento para crânio
Sandro Molter

Radiografia normal do tórax
Radiografia normal do tóraxRadiografia normal do tórax
Radiografia normal do tórax
Flávia Salame

RADIOLOGIA PEDIÁTRICA
RADIOLOGIA PEDIÁTRICARADIOLOGIA PEDIÁTRICA
RADIOLOGIA PEDIÁTRICA
Herculys Douglas Clímaco Marques

Anatomia radiológica
Anatomia radiológicaAnatomia radiológica
Anatomia radiológica
Renato Almeida

Posicionamento radiologico
Posicionamento radiologicoPosicionamento radiologico
Posicionamento radiologico
Luziane Silva Silva

Aula 8 incidencias
Aula 8  incidenciasAula 8  incidencias
Aula 8 incidencias
rsmbarros

Crânio e Face Posicionamento radiográfico.
Crânio e Face Posicionamento radiográfico.Crânio e Face Posicionamento radiográfico.
Crânio e Face Posicionamento radiográfico.
MiguelArcangeo

Anatomia Radiológica
Anatomia RadiológicaAnatomia Radiológica
Anatomia Radiológica
Renata Cristina

Aula de Radiologia
Aula de RadiologiaAula de Radiologia
Aula sobre quadril, série para sindrome do impacto femoro acetabular
Aula sobre  quadril, série para sindrome do impacto femoro acetabularAula sobre  quadril, série para sindrome do impacto femoro acetabular
Aula sobre quadril, série para sindrome do impacto femoro acetabular
Robson Rocha

Aula científica sobre seios paranasais, cavum e vias aéreas superiores 2013...
Aula científica sobre seios paranasais, cavum e vias aéreas superiores   2013...Aula científica sobre seios paranasais, cavum e vias aéreas superiores   2013...
Aula científica sobre seios paranasais, cavum e vias aéreas superiores 2013...
Robson Rocha

Avaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tóraxAvaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tórax
Bruna Cesário

Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Jean Carlos

EXAMES DE RESSONÂNCIA MAGNÉTICA
EXAMES DE RESSONÂNCIA MAGNÉTICAEXAMES DE RESSONÂNCIA MAGNÉTICA
EXAMES DE RESSONÂNCIA MAGNÉTICA
Herculys Douglas Clímaco Marques

Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)
Herculys Douglas Clímaco Marques

Anatomia Coluna Vertebral
Anatomia Coluna VertebralAnatomia Coluna Vertebral
Anatomia Coluna Vertebral
Dr. Peterson Xavier @drpetersonxavier

Tomografia computadorizada
Tomografia computadorizadaTomografia computadorizada
Tomografia computadorizada
Profissão Professor


Mais procurados (20)

Anatomia radiológica da coluna vertebral
Anatomia radiológica da coluna vertebral Anatomia radiológica da coluna vertebral
Anatomia radiológica da coluna vertebral

URGÊNCIA E EMERGÊNCIA NA RADIOLOGIA
URGÊNCIA E EMERGÊNCIA NA RADIOLOGIAURGÊNCIA E EMERGÊNCIA NA RADIOLOGIA
URGÊNCIA E EMERGÊNCIA NA RADIOLOGIA

Patologias do tórax
Patologias do tóraxPatologias do tórax
Patologias do tórax

Técnicas de posicionamento para crânio
Técnicas de posicionamento para crânioTécnicas de posicionamento para crânio
Técnicas de posicionamento para crânio

Radiografia normal do tórax
Radiografia normal do tóraxRadiografia normal do tórax
Radiografia normal do tórax

RADIOLOGIA PEDIÁTRICA
RADIOLOGIA PEDIÁTRICARADIOLOGIA PEDIÁTRICA
RADIOLOGIA PEDIÁTRICA

Anatomia radiológica
Anatomia radiológicaAnatomia radiológica
Anatomia radiológica

Posicionamento radiologico
Posicionamento radiologicoPosicionamento radiologico
Posicionamento radiologico

Aula 8 incidencias
Aula 8  incidenciasAula 8  incidencias
Aula 8 incidencias

Crânio e Face Posicionamento radiográfico.
Crânio e Face Posicionamento radiográfico.Crânio e Face Posicionamento radiográfico.
Crânio e Face Posicionamento radiográfico.

Anatomia Radiológica
Anatomia RadiológicaAnatomia Radiológica
Anatomia Radiológica

Aula de Radiologia
Aula de RadiologiaAula de Radiologia
Aula de Radiologia

Aula sobre quadril, série para sindrome do impacto femoro acetabular
Aula sobre  quadril, série para sindrome do impacto femoro acetabularAula sobre  quadril, série para sindrome do impacto femoro acetabular
Aula sobre quadril, série para sindrome do impacto femoro acetabular

Aula científica sobre seios paranasais, cavum e vias aéreas superiores 2013...
Aula científica sobre seios paranasais, cavum e vias aéreas superiores   2013...Aula científica sobre seios paranasais, cavum e vias aéreas superiores   2013...
Aula científica sobre seios paranasais, cavum e vias aéreas superiores 2013...

Avaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tóraxAvaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tórax

Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)

EXAMES DE RESSONÂNCIA MAGNÉTICA
EXAMES DE RESSONÂNCIA MAGNÉTICAEXAMES DE RESSONÂNCIA MAGNÉTICA
EXAMES DE RESSONÂNCIA MAGNÉTICA

Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)

Anatomia Coluna Vertebral
Anatomia Coluna VertebralAnatomia Coluna Vertebral
Anatomia Coluna Vertebral

Tomografia computadorizada
Tomografia computadorizadaTomografia computadorizada
Tomografia computadorizada


Semelhante a Crânio

Anatomia radiologica-e-propedeutica-por-imagem-das-afeccoes
Anatomia radiologica-e-propedeutica-por-imagem-das-afeccoesAnatomia radiologica-e-propedeutica-por-imagem-das-afeccoes
Anatomia radiologica-e-propedeutica-por-imagem-das-afeccoes
Gabriel da Cruz

Tumores ósseos benignos
Tumores ósseos benignosTumores ósseos benignos
Tumores ósseos benignos
Marcelo Madureira Montroni

Tumores ósseos benignos i e ii
Tumores ósseos benignos i e iiTumores ósseos benignos i e ii
Tumores ósseos benignos i e ii
Marcelo Madureira Montroni

Modulo 18
Modulo 18Modulo 18
Modulo 18
SemioOrto

11 liv rx crƒnio e oss crƒnio 353 a 378
11  liv rx crƒnio e oss crƒnio 353 a 37811  liv rx crƒnio e oss crƒnio 353 a 378
11 liv rx crƒnio e oss crƒnio 353 a 378
Escola Técnica Destake NI

Doença Degenerativa Articular
Doença Degenerativa ArticularDoença Degenerativa Articular
Doença Degenerativa Articular
Vanessa Rabuske Araujo

MORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIA
MORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIAMORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIA
MORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIA
GabrielaSoares07

Semiologia 17 cirurgia de cabeça e pescoço - fundamentos pdf
Semiologia 17   cirurgia de cabeça e pescoço - fundamentos pdfSemiologia 17   cirurgia de cabeça e pescoço - fundamentos pdf
Semiologia 17 cirurgia de cabeça e pescoço - fundamentos pdf
Jucie Vasconcelos

Roteiro de Anatomia da UFJF
Roteiro de Anatomia da UFJFRoteiro de Anatomia da UFJF
Roteiro de Anatomia da UFJF
Davi Laurindo

3.sistema osseo
3.sistema osseo3.sistema osseo
3.sistema osseo
Anne Moraes

3.sistema osseo
3.sistema osseo3.sistema osseo
3.sistema osseo
Rafaela090

CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS [Salvo automaticamente] (1) (1) ...
CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS  [Salvo automaticamente] (1) (1) ...CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS  [Salvo automaticamente] (1) (1) ...
CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS [Salvo automaticamente] (1) (1) ...
LuizBritoBatista

Modulo_18.pdf
Modulo_18.pdfModulo_18.pdf
Modulo_18.pdf
GustavoMiarelliCampo

Osteologia aula de introdução Medicina veterinária 2020
Osteologia aula de introdução Medicina veterinária 2020Osteologia aula de introdução Medicina veterinária 2020
Osteologia aula de introdução Medicina veterinária 2020
MikellyBrito

Osteonecrose do joelho
Osteonecrose do joelhoOsteonecrose do joelho
Osteonecrose do joelho
Dr. Márcio Rogério Borges Silveira

FRATURAS NASAIS, ZIGOMA E ÓRBITAS
FRATURAS NASAIS, ZIGOMA E ÓRBITASFRATURAS NASAIS, ZIGOMA E ÓRBITAS
FRATURAS NASAIS, ZIGOMA E ÓRBITAS
Brunno Rosique

Radiologia Ortópédica Pediátrica
Radiologia Ortópédica PediátricaRadiologia Ortópédica Pediátrica
Radiologia Ortópédica Pediátrica
Hercules Antonio Kozorosky Junior

122090533 revistapodologia-com-004pt
122090533 revistapodologia-com-004pt122090533 revistapodologia-com-004pt
122090533 revistapodologia-com-004pt
Instituto de Psicobiofísica Rama Schain

Conceitos em ortopedia
Conceitos em ortopediaConceitos em ortopedia
Conceitos em ortopedia
Eliane Kopchinski

OSSOS DO CRANEO COMPLETO.pdf
OSSOS DO CRANEO COMPLETO.pdfOSSOS DO CRANEO COMPLETO.pdf
OSSOS DO CRANEO COMPLETO.pdf
ELIEZER MACHADO


Semelhante a Crânio (20)

Anatomia radiologica-e-propedeutica-por-imagem-das-afeccoes
Anatomia radiologica-e-propedeutica-por-imagem-das-afeccoesAnatomia radiologica-e-propedeutica-por-imagem-das-afeccoes
Anatomia radiologica-e-propedeutica-por-imagem-das-afeccoes

Tumores ósseos benignos
Tumores ósseos benignosTumores ósseos benignos
Tumores ósseos benignos

Tumores ósseos benignos i e ii
Tumores ósseos benignos i e iiTumores ósseos benignos i e ii
Tumores ósseos benignos i e ii

Modulo 18
Modulo 18Modulo 18
Modulo 18

11 liv rx crƒnio e oss crƒnio 353 a 378
11  liv rx crƒnio e oss crƒnio 353 a 37811  liv rx crƒnio e oss crƒnio 353 a 378
11 liv rx crƒnio e oss crƒnio 353 a 378

Doença Degenerativa Articular
Doença Degenerativa ArticularDoença Degenerativa Articular
Doença Degenerativa Articular

MORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIA
MORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIAMORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIA
MORFOLOGIA CABEÇA E PESCOÇO-OSTEOLOGIA

Semiologia 17 cirurgia de cabeça e pescoço - fundamentos pdf
Semiologia 17   cirurgia de cabeça e pescoço - fundamentos pdfSemiologia 17   cirurgia de cabeça e pescoço - fundamentos pdf
Semiologia 17 cirurgia de cabeça e pescoço - fundamentos pdf

Roteiro de Anatomia da UFJF
Roteiro de Anatomia da UFJFRoteiro de Anatomia da UFJF
Roteiro de Anatomia da UFJF

3.sistema osseo
3.sistema osseo3.sistema osseo
3.sistema osseo

3.sistema osseo
3.sistema osseo3.sistema osseo
3.sistema osseo

CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS [Salvo automaticamente] (1) (1) ...
CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS  [Salvo automaticamente] (1) (1) ...CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS  [Salvo automaticamente] (1) (1) ...
CRÂNIO E FACE-POSICIONAMENTOS RADIOGRÁFICOS [Salvo automaticamente] (1) (1) ...

Modulo_18.pdf
Modulo_18.pdfModulo_18.pdf
Modulo_18.pdf

Osteologia aula de introdução Medicina veterinária 2020
Osteologia aula de introdução Medicina veterinária 2020Osteologia aula de introdução Medicina veterinária 2020
Osteologia aula de introdução Medicina veterinária 2020

Osteonecrose do joelho
Osteonecrose do joelhoOsteonecrose do joelho
Osteonecrose do joelho

FRATURAS NASAIS, ZIGOMA E ÓRBITAS
FRATURAS NASAIS, ZIGOMA E ÓRBITASFRATURAS NASAIS, ZIGOMA E ÓRBITAS
FRATURAS NASAIS, ZIGOMA E ÓRBITAS

Radiologia Ortópédica Pediátrica
Radiologia Ortópédica PediátricaRadiologia Ortópédica Pediátrica
Radiologia Ortópédica Pediátrica

122090533 revistapodologia-com-004pt
122090533 revistapodologia-com-004pt122090533 revistapodologia-com-004pt
122090533 revistapodologia-com-004pt

Conceitos em ortopedia
Conceitos em ortopediaConceitos em ortopedia
Conceitos em ortopedia

OSSOS DO CRANEO COMPLETO.pdf
OSSOS DO CRANEO COMPLETO.pdfOSSOS DO CRANEO COMPLETO.pdf
OSSOS DO CRANEO COMPLETO.pdf


Crânio

  • 1. I N C I D Ê N C I A S E M P A , P E R F I L , A P A X I A L ( M É T O D O D E B R E T O N ) , P A R I E T O A C A N T I A L ( M É T O D O D E W A T E R S ) E S U A S P A T O L O G I A S V I S U A L I Z A D A S . CRÂNIO
  • 2. Anatomia básica do crânio: O crânio encontra-se na extremidade superior da coluna vertebral e é divido em 8 ossos cranianos (frontal, parietal direito e esquerdo, occipital, temporal direito e esquerdo, esfenoide e etmoide) e 14 ossos faciais (dois ossos maxilares, 2 ossos zigomáticos, 2 ossos lacrimais, 2 ossos nasais, 2 conchas nasais inferiores, 2 ossos palatinos, vômer e mandíbula). A anatomia do crânio é muito complexa, logo a radiografia do crânio exige atenção e um bom entendimento anatômico. Analisar imagens a seguir.
  • 3. Vista frontal – Perfil – Base inferior
  • 4. Vista superior da base do crânio e do crânio
  • 5. Morfologia do crânio Os diferentes formatos cranianos são importantes devido a posicionamentos que exigem ângulos do raio central e rotação da cabeça, pois o ângulo do crânio varia conforme a sua morfologia. Tipos cranianos:  Mesocefálico 47°- a largura deve ser de 75% a 80% de seu comprimento. (formato médio de base)  Braquicefálico 54°- a largura é de 80% ou mais que seu comprimento. (cabeça pequena e larga)  Dolicocefálico 40°- a largura é inferior a 75% de seu comprimento. ( cabeça longa e estreita) Visualizar imagem a seguir.
  • 7. Pontos de referência do crânio:
  • 8. Pontos de referência do crânio:
  • 9. Incidência Básica: PA  Patologias demonstradas: Fraturas cranianas, processos neoplásicos e doença de Paget.  Fatores técnicos: • Chassi tamanho 24 x 30 cm (sentido longitudinal) • Ponto focal pequeno • mAs tempo curto - 18 • KV médio - 70 a 80
  • 10. Posicionamento do Paciente (PA): O paciente deve estar na posição ereta ou em decúbito ventral, sem rotação e/ou inclinação da cabeça, com os braços semiflexionados ao lado da cabeça onde não deve ter nenhum objeto de metal ou plástico. O paciente deve permanecer imóvel e em apneia durante a realização da incidência. Visualizar imagem a seguir.
  • 12. Posicionamento das Partes (PA):  Alinhar o plano sagital mediano do corpo com a linha central da mesa/bucky.  Centralizar o receptor de imagem com o raio central.  Apoiar a testa e o nariz na mesa/bucky.  Flexionar o pescoço para alinhar a LOM (Linha orbitomeatal) perpendicular ao receptor de imagem.
  • 13. Raio Central (PA):  Perpendicular ao receptor de imagem, paralelo à LOM (Linha orbitomeatal).  Centralizado para sair na glabela.  DFR (Distância fonte-receptor de imagem) de 1 metro.
  • 14. Anatomia radiográfica (PA): 1. Borda superior da parte petrosa do osso temporal 2. Linha inominada 3. Crista etmoidal (crista Galli) 4. Seio frontal 5. Teto da órbita 6. Septo nasal 7. Espinha nasal anterior 8. Palato duro 9. Asa menor do esfenoide 10. Asa maior do esfenoide 11. Fissura orbital superior 12. Sutura sagital 13. Lâmina interna (osso plano) 14. Díploe (osso plano) 15. Lâmina externa (osso plano) 16. Corpo da mandíbula 17. Ramo da mandíbula 18. Processo mastoide 19. Sutura lambdoide
  • 15. Patologia: Doença de Paget A doença de Paget é um distúrbio crônico do esqueleto, no qual áreas de ossos apresentam um crescimento anormal, tornando-se mais frágeis. O distúrbio pode afetar qualquer osso. No entanto, os ossos mais comumente atingidos são: os ossos da pelve, o fêmur, os ossos do crânio, a tíbia, os ossos da coluna vertebral, as clavículas e o úmero. Os homens apresentam maior probabilidade de adquirir a doença. A causa é desconhecida. Os sintomas são de dor, aumento de tamanho e deformidades ósseas. O diagnóstico pode ser feito baseando- se nos sintomas e no exame físico. A cintilografia óssea revela quais ossos encontram-se afetados. Na radiografia a doença é constatada devido a aparência de “lã de algodão” com áreas irregulares de esclerose. O tratamento é indicado apenas para pacientes com dor óssea.  Visualizar imagens a seguir.
  • 16. Doença de Paget: PA e Perfil
  • 17. Incidência Básica em Perfil (D/E):  Patologias demonstradas: Processos neoplásicos, fraturas do crânio e doença de Paget.  Fatores técnicos: • Chassi tamanho 24 x 30 cm (sentido transversal) • Ponto focal pequeno • mAs tempo curto - 8 • KV médio - 70 a 80
  • 18. Posicionamento do paciente (Perfil): O paciente deve estar na posição ereta ou em decúbito ventral, semipronada (posição oblíqua em relação a mesa) com a cabeça em posição lateral, com o lado de interesse próximo ao chassi, permanecer imóvel e sem qualquer objeto de metal ou plástico na cabeça. Importante: Para pacientes traumatizados é necessário um feixe horizontal para obter a vista em perfil. Com esse procedimento é possível ver os níveis hidroaéreos no seio esfenoidal que indica a possibilidade de fratura da base do crânio. Visualizar imagem a seguir.
  • 20. Posicionamento das partes (Perfil):  Alinhar o plano sagital mediano paralelamente ao chassi.  Alinhar a linha interpupilar perpendicularmente ao chassi.  Ajustar a flexão do pescoço para alinhar a LIOM (Linha Infra-Orbitomeatal) à borda anterior do chassi.  O paciente deve prender a respiração durante a exposição.
  • 21. Raio central (Perfil):  Perpendicularmente ao receptor de imagem.  Alinhar e centralizar o chassi com o raio central.  Centralizar cerca de 5 cm acima do MAE ( Meato Acústico Externo).  DFR (Distância fonte-receptor de imagem) de 1 metro.
  • 22. Anatomia radiográfica (Perfil): 1. Sela turca 2. Processo clinóide anterior 3. Fossa hipofisária 4. Processo clinóide posterior 5. Seio esfenoidal 6. Células mastóideas 7. Teto das órbitas 8. Asa maior do esfenóide 9. Corpo da mandíbula 10. Osso occiptal 11. Sutura lambdóide 12. Lâmina externa (osso plano) 13. Diploe (osso plano) 14. Lâmina interna (osso plano) 15. Palato duro 16. Seios maxilares 17. Áxis 18. Atlas
  • 23. Patologia: Neoplasias do crânio As neoplasias são crescimentos novos e anormais de tecido. O crânio é uma região comum de lesões metastáticas (neoplasias malignas primárias) que correspondem à disseminação de outros focos primitivos situados nos diferentes órgãos, cujas células chegam ao encéfalo através da circulação sanguínea e do sistema linfático. São essencialmente originados a partir de cancros do pulmão, mama, pele, rim e aparelho digestivo. As características clínicas dos pacientes incluem cefaleia, déficit neurológico e crises convulsivas. Após a detecção, o principal tratamento corresponde à sua extração cirúrgica. No entanto, é um procedimento que apenas pode ser efetuado quando o tumor está acessível. Na radiografia as metástases podem ser visualizadas no exame das seguintes formas: Lesões Osteolíticas – Lesões destrutivas com margens irregulares. Lesões Osteoblásticas – Lesões ósseas proliferativas de densidade aumentada. Lesões Osteolíticas e Osteoblásticas combinadas – Possuem aspecto de “roído de traça” nos ossos, devido a mistura de lesões destrutivas e blásticas.  Visualizar imagem a seguir.
  • 25. Incidência: AP Axial (método de Breton)  Patologias demonstradas: Fraturas do crânio, processos neoplásicos e doença de Paget.  Fatores técnicos: • Chassi tamanho 24 x 30 cm (sentido longitudinal) • Ponto focal pequeno • mAs tempo curto - 20 • KV médio - 70 a 80
  • 26. Posicionamento do paciente (Breton):  O paciente deve estar em decúbito dorsal ou em ortostática, pés fora da mesa, braços estendidos ao lado do corpo e sem qualquer material de plástico ou metal na cabeça. O paciente deve permanecer imóvel e em apneia durante a exposição. Visualizar a imagem a seguir.
  • 28. Posicionamento das partes (Breton):  Alinhar plano sagital mediano do corpo com a linha central da mesa bucky e com o raio central.  Posicionar a LOM (linha orbitomeatal) perpendicularmente ao receptor de imagem flexionando o queixo. (Caso isso não seja possível, alinhar a LIOM (linha infraorbitomeatal) perpendicularmente ao receptor de imagem adicionando um suporte radiotransparente.  Garantir que não haja rotação e/ou inclinação da cabeça e que o vértice do crânio esteja dentro do filme.
  • 29. Raio Central (Breton):  Angulado a 30° caudais em relação à Linha Orbitomeatal (ou a 37° caudais em relação a Linha Infraorbitomeatal).  Alinhar e centralizar o receptor de imagem à projeção do raio central.  Centraliza-lo no plano sagital mediano 6 cm acima da glabela.  Distância mínima de 1 metro.
  • 30. Anatomia Radiográfica (Breton): 1. Crista occipital interna 2. Dorso da sela turca 3. Forame magno 4. Meato acústico interno 5. Cóclea 6. Vestíbulo 7. Canal semicircular superior 8. Células mastoideas 9. Antro da mastoide 10. Meato acústico externo 11. Processo condilar da mandíbula 12. Ramo da mandíbula
  • 31. Patologia: Fraturas do crânio As fraturas cranianas são rupturas de um osso do crânio, elas podem lesionar artérias e veias, provocando sangramento nos espaços em torno do tecido cerebral e podem romper as meninges, fazendo com que o líquido cefalorraquidiano, que circula entre o cérebro e as meninges saia pelo nariz ou pelo ouvido. As fraturas lineares são os tipos mais comuns de fraturas no crânio. Manifesta-se por uma ruptura em um osso do crânio que se assemelha a uma linha fina. As fraturas cranianas com afundamento são fragmentos ósseos fraturados afundados, comprimindo e lesionando o tecido cerebral adjacente. Um fragmento ósseo que esteja separado pode penetrar na cavidade craniana. Na radiografia há possibilidade de utilizar uma vista tangencial para determinar o grau de depressão. As fraturas de base de crânio envolvem a base craniana. Inclui fraturas nos ossos frontal, esfenoide, temporal e occipital. Os sinais clínicos de fratura na base do crânio são: vazamento do líquido cefalorraquidiano pelo nariz e ouvido; hematoma atrás do ouvido, hematoma ao redor dos olhos, lesão nos nervos do crânio: fraqueza na face, perda de audição, redução visual, visão dupla. A maioria deste tipo de fratura não requer tratamento. Elas tendem a curar-se sozinhas. Porém se o vazamento de líquido cefalorraquidiano persistir, há necessidade de cirurgia de reparo. Na radiografia a fratura é difícil de ser visualizada devido a sua complexidade anatômica. Ocorrendo sangramento a radiografia em perfil poderá revelar um nível hidroaéreo no seio esfenoidal.
  • 33. Anatomia Básica das Órbitas: As órbitas são constituídas por 7 partes de ossos, sendo 3 ossos cranianos ( Frontal, Esfenoide Asa Maior e Esfenoide Asa Menor) e 4 da face (Maxila, Zigomático, Lacrimal e Palato). As órbitas contem os órgãos vitais da visão, os nervos e vasos sanguíneos associados. Cada órbita consiste em uma estrutura de paredes ósseas em formato de cone.
  • 34. Incidência: Parietoacantial (Método de Waters)  Patologias demonstradas – Fraturas (Particularmente fraturas tripé e Le Fort), processos neoplásicos/inflamatórios e corpos estranhos no olho.  Fatores técnicos: • Chassi tamanho 24 x 30 cm (sentido longitudinal) ou 18 x 24 cm • Ponto focal pequeno • mAs - 18 • KV - 70 a 80
  • 35. Posicionamento do paciente (Waters): O paciente deve estar na posição ereta ou em decúbito ventral (preferencialmente na posição ereta) com a região anterior do corpo mais próxima do bucky mural. O plano sagital mediano deve estar alinhado com o plano central do bucky mural. Na mesa bucky os pés do paciente ficam para fora da mesa e os membros superiores semiflexionados ao lado da cabeça. O paciente deve permanecer imóvel e em apneia durante a realização da incidência. Visualizar imagem a seguir.
  • 37. Posicionamento das partes (Waters):  Estender o pescoço e encostar o queixo na mesa/bucky mural.  Ajustar a cabeça até que a LMM (Linha mentomeatal) fique perpendicular ao plano do chassi.  A LOM (Linha orbitomeatal) irá formar um ângulo de 37°com a mesa/bucky mural.  Posicionar o plano mediossagital perpendicularmente a linha central da mesa/bucky mural.  Evitar rotação e/ou inclinação da cabeça.
  • 38. Raio Central (Waters):  Alinhar e centralizar o raio central perpendicularmente ao receptor de imagem para sair no acântio.  Distância mínima de 1 metro.
  • 39. Anatomia Radiográfica (Waters): 1. Seio frontal 2. Teto da órbita 3. Órbita 4. Forame intraorbital 5. Seio maxilar 6. Osso zigomático 7. Arco zigomático 8. Septo nasal 9. Osso nasal 10. Mandíbula – processo coronoide 11. Mandíbula – processo condilar 12. Ramo da mandíbula 13. Ângulo da mandíbula 14. Corpo da mandíbula
  • 40. Patologia: Neoplasias orbitarias Os tumores que ocupam a cavidade orbitária podem ser primários (com origem dentro da órbita) e secundários (com origem fora da órbita). Estes tumores nascem do espaço intracraniano da face, ou são metástases de tumores originados em outros órgãos do corpo. O sintoma mais frequentemente observado é o exoftalmos (proptose), que consiste na projeção do globo ocular para frente. Vários tipos de tumores podem ser encontrados no espaço orbitário, incluindo tumores benignos, intermediários e malignos. Os mais frequentes são: Cavernoma, Meningeoma da bainha do nervo óptico, Meningeoma da asa do esfenoide, Glioma do nervo óptico, Linfoma, Sarcoma, Carcinoma, Neurinoma, Adenoma pleomórfico da glândula lacrimal, Osteoma, Metástases. As lesões expansivas inflamatórias ou infecciosas, como abscessos e mucoceles, também podem ser encontradas no espaço intraorbitário. O tratamento cirúrgico é indicado na maioria dos casos, já no caso de tumores malignos, dependendo do tipo histológico, terapia adjuvante com radioterapia e/ou quimioterapia pode ser necessária.
  • 42. Proteção contra radiação:  Boas práticas de colimação.  Imobilização da cabeça utilizando dispositivos de apoio ou se for necessário que o responsável pelo paciente faça a imobilização, disponibilizar o avental de chumbo, sendo o responsável do sexo feminino certificar-se de que não há possibilidade de gravidez.  Centralização adequada.  Protetor de chumbo para a tireoide.  Comunicação com o paciente de forma clara acerca dos procedimentos, afim de obter cooperação e evitar repetir a exposição.
  • 43. Higiene É necessário que seja feita a desinfecção da superfície utilizada antes e depois da realização do exame e a lavagem de mãos adequada, pois em alguns casos o paciente precisa ficar em contato direto com as mãos do técnico e com a superfície da mesa bucky.
  • 44. Aluna: Priscila Ferro de Oliveira Turma: RX17D
