1. RESSONÂNCIA
MAGNÉTICA-EXAMES
Prof.Herculys Douglas

2. RECOMENDAÇÕES
 Jejum
 Hidratação*
 Preparo prévio

4. PARÂMETROS
 Posicionamento
 Programação
 Anatomia/Patologia
 Exames estruturais e
funcionais

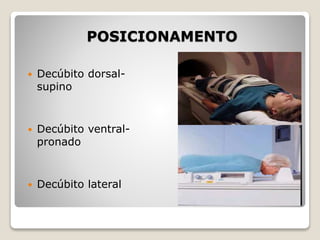

5. POSICIONAMENTO
 Decúbito dorsal-
supino
 Decúbito ventral-
pronado
 Decúbito lateral

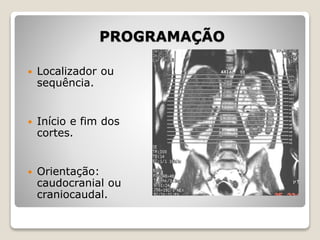

6. PROGRAMAÇÃO
 Localizador ou
sequência.
 Início e fim dos
cortes.
 Orientação:
caudocranial ou
craniocaudal.

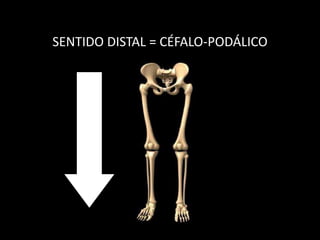

7. SENTIDO DISTAL = CÉFALO-PODÁLICO

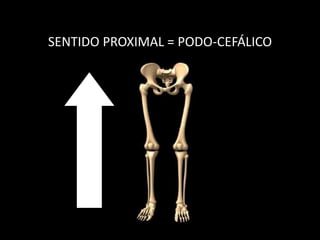

8. SENTIDO PROXIMAL = PODO-CEFÁLICO

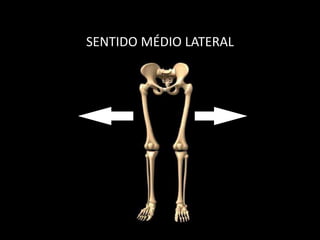

9. SENTIDO MÉDIO LATERAL

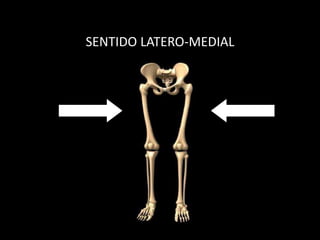

10. SENTIDO LATERO-MEDIAL

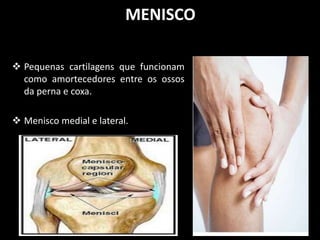

11. MENISCO
 Pequenas cartilagens que funcionam
como amortecedores entre os ossos
da perna e coxa.
 Menisco medial e lateral.

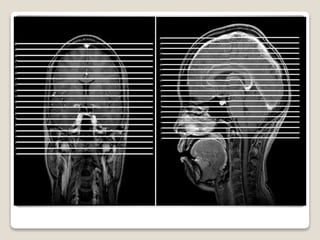

14. LOCALIZADOR
 3 PLANOS
 PROGRAMAÇÃO
 FOV
 ANATOMIA

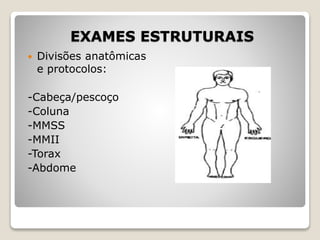

19. EXAMES ESTRUTURAIS
 Divisões anatômicas
e protocolos:
-Cabeça/pescoço
-Coluna
-MMSS
-MMII
-Torax
-Abdome

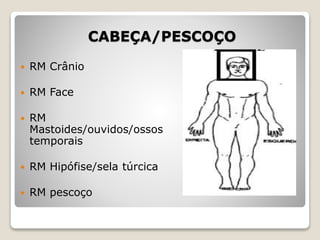

20. CABEÇA/PESCOÇO
 RM Crânio
 RM Face
 RM
Mastoides/ouvidos/ossos
temporais
 RM Hipófise/sela túrcica
 RM pescoço

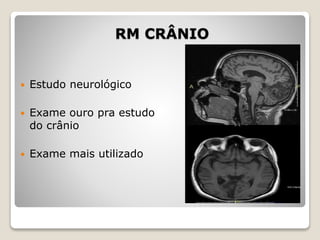

21. RM CRÂNIO
 Estudo neurológico
 Exame ouro pra estudo
do crânio
 Exame mais utilizado

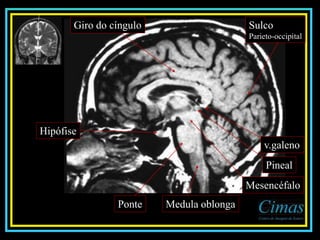

22. Medula oblongaPonte
Mesencéfalo
Hipófise
Giro do cíngulo Sulco
Parieto-occipital
v.galeno
Pineal

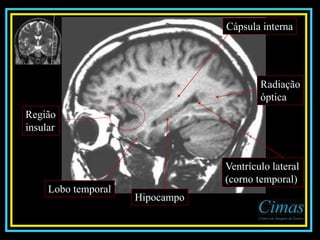

23. Radiação
óptica
Hipocampo
Cápsula interna
Lobo temporal
Ventrículo lateral
(corno temporal)
Região
insular

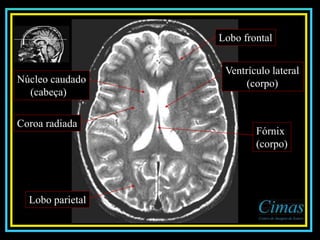

24. Lobo parietal
Lobo frontal
Ventrículo lateral
(corpo)
Coroa radiada
Núcleo caudado
(cabeça)
Fórnix
(corpo)

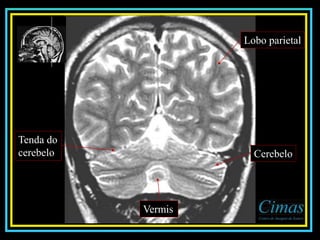

25. Lobo parietal
Cerebelo
Vermis
Tenda do
cerebelo

26. RM FACE
 Estudo dos ossos da
face e glândulas
salivares.
 Patologia das partes
moles do nariz.
 Não pode cortar o
nariz na
programação.

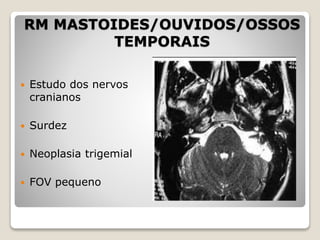

27. RM MASTOIDES/OUVIDOS/OSSOS
TEMPORAIS
 Estudo dos nervos
cranianos
 Surdez
 Neoplasia trigemial
 FOV pequeno

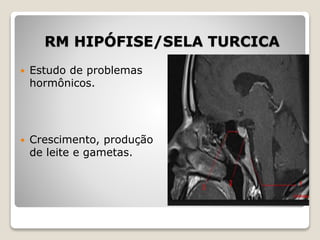

28. RM HIPÓFISE/SELA TURCICA
 Estudo de problemas
hormônicos.
 Crescimento, produção
de leite e gametas.

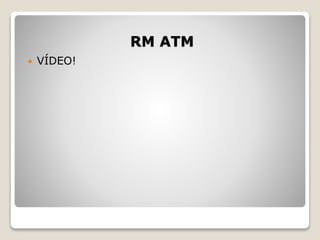

30. RM ATM
 VÍDEO!

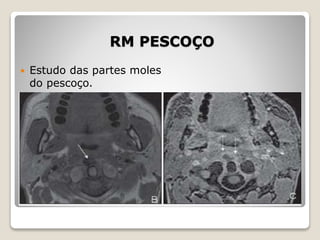

31. RM PESCOÇO
 Estudo das partes moles
do pescoço.

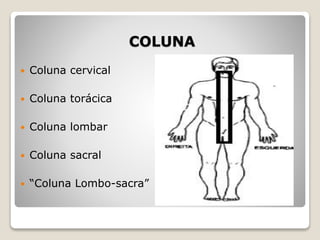

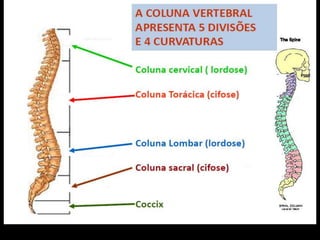

32. COLUNA
 Coluna cervical
 Coluna torácica
 Coluna lombar
 Coluna sacral
 “Coluna Lombo-sacra”

36. RM COLUNA
CERVICAL/TORÁCICA/LOMBAR
 Hérnia de disco
 Canal medular

37. MECANISMOS DE FRATURA

38. MECANISMOS DE FRATURA

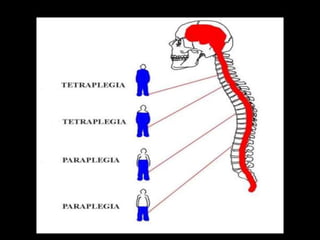

39. TRAUMATISMO RAQUI-MEDULAR

40. TRAUMATISMO RAQUI-MEDULAR

42. COLUNA LOMBAR

43. COLUNA LOMBAR

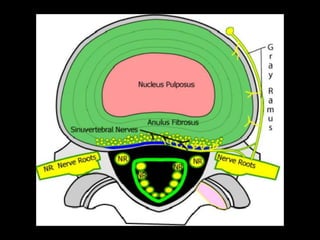

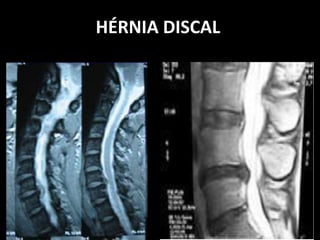

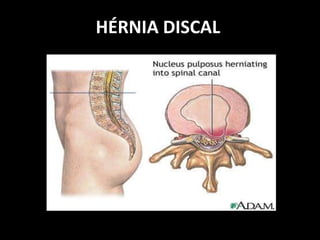

44. HÉRNIA DISCAL

45. HÉRNIA DISCAL

46. HÉRNIA DISCAL

47. HÉRNIA DISCAL

48. HÉRNIA DISCAL

49. POR QUE EU TENHO DORES NAS
COSTAS?
Porque:
• As dores nas costas são causas frequentes
de incapacidade (abaixo das dores de
cabeça apenas)
• Atinge 80% da população
• Afeta tanto homens como mulheres
• Principalmente entre 25 e 45 anos de
idade (período de maior força de
trabalho)

50. FATORES DESENCADEANTES
A barriga caída para frente
acentua a curvatura da coluna,
provocando dores nas costas

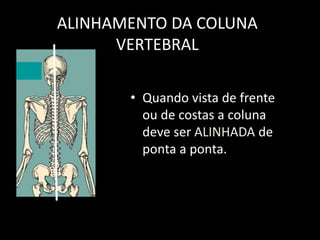

51. ALINHAMENTO DA COLUNA
VERTEBRAL
• Quando vista de frente
ou de costas a coluna
deve ser ALINHADA de
ponta a ponta.

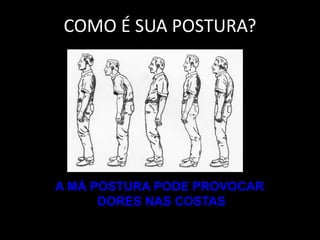

52. COMO É SUA POSTURA?
A MÁ POSTURA PODE PROVOCAR
DORES NAS COSTAS

53. Muito peso DEFORMA sua coluna. Carregue só o que for necessário.

54. SENTAR-SE

55. Posições
incorretas para
sentar
TITO, um professor muito especial –
Patrícia Pimentel - 2001

56. TITO, um professor muito especial –
Patrícia Pimentel - 2001

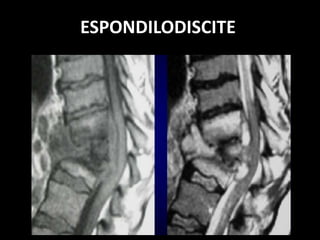

57. ESPONDILODISCITE

58. ESPONDILODISCITE

59. ESPONDILODISCITE

60. ESPONDILODISCITE

61. ESPINHA BÍFIDA
• Má formação congênita Medula espinhal sem
proteção.

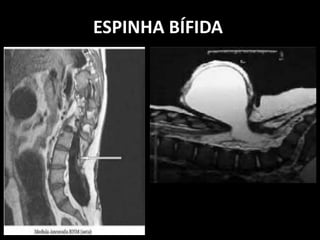

62. ESPINHA BÍFIDA

65. CUIDADO!

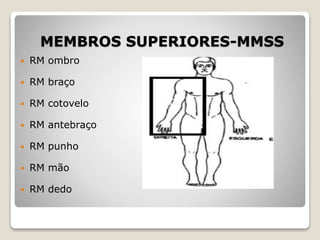

66. MEMBROS SUPERIORES-MMSS
 RM ombro
 RM braço
 RM cotovelo
 RM antebraço
 RM punho
 RM mão
 RM dedo

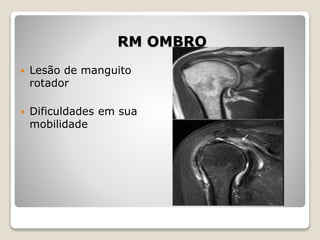

69. RM OMBRO
 Lesão de manguito
rotador
 Dificuldades em sua
mobilidade

70. RM
BRAÇO/COTOVELO/ANTEBRAÇO/PUNHO/MÃO/DEDO

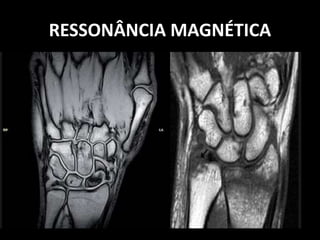

72. RESSONÂNCIA MAGNÉTICA

73. RESSONÂNCIA MAGNÉTICA

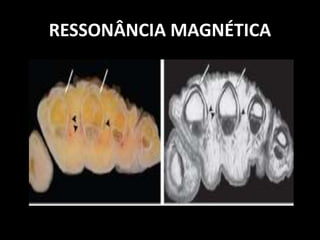

74. RESSONÂNCIA MAGNÉTICA

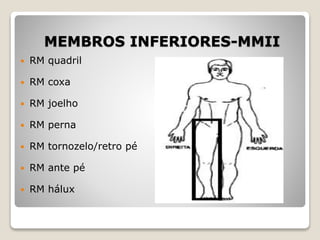

78. MEMBROS INFERIORES-MMII
 RM quadril
 RM coxa
 RM joelho
 RM perna
 RM tornozelo/retro pé
 RM ante pé
 RM hálux

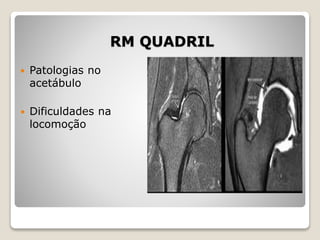

80. RM QUADRIL
 Patologias no
acetábulo
 Dificuldades na
locomoção

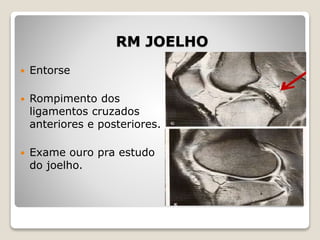

81. RM JOELHO
 Entorse
 Rompimento dos
ligamentos cruzados
anteriores e posteriores.
 Exame ouro pra estudo
do joelho.

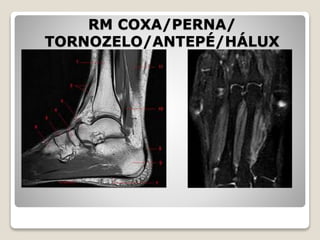

82. RM COXA/PERNA/
TORNOZELO/ANTEPÉ/HÁLUX

83. calcaneus
talus
cuboid

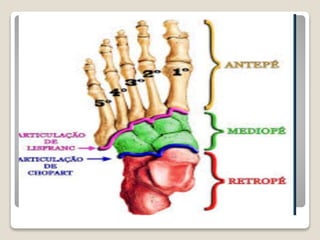

85. ANATOMIA DOS PÉS
SÃO 26 OSSOS DIVIDIDOS EM

86. ANATOMIA DOS PÉS
SÃO 26 OSSOS DIVIDIDOS EM
14 FALANGES

87. ANATOMIA DOS PÉS
SÃO 26 OSSOS DIVIDIDOS EM
14 FALANGES
5 METATARSOS

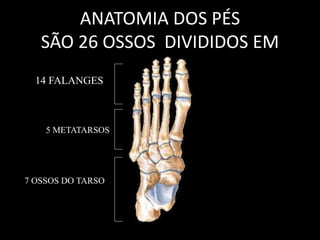

88. ANATOMIA DOS PÉS
SÃO 26 OSSOS DIVIDIDOS EM
14 FALANGES
5 METATARSOS
7 OSSOS DO TARSO

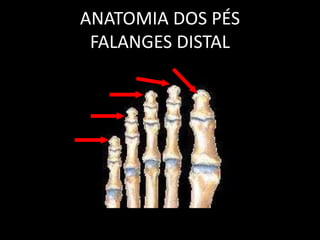

89. ANATOMIA DOS PÉS
FALANGES DISTAL

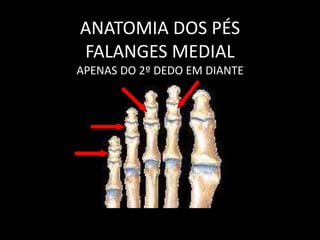

90. ANATOMIA DOS PÉS
FALANGES MEDIAL
APENAS DO 2º DEDO EM DIANTE

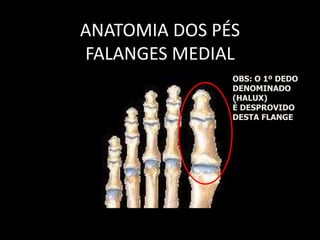

91. ANATOMIA DOS PÉS
FALANGES MEDIAL
OBS: O 1º DEDO
DENOMINADO
(HALUX)
É DESPROVIDO
DESTA FLANGE

92. ANATOMIA DOS PÉS
FALANGES PROXIMAL

93. ARTICULAÇÕES
INTERFALANGIANAS

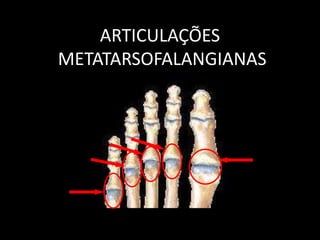

94. ARTICULAÇÕES
METATARSOFALANGIANAS

95. ANATOMIA DOS PÉS
METATARSOS

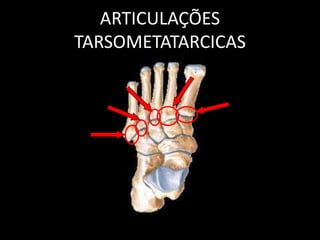

96. ARTICULAÇÕES
TARSOMETATARCICAS

97. OSSO TÁLUS
ARTICULA-SE COM A TÍBIA E FÍBULA

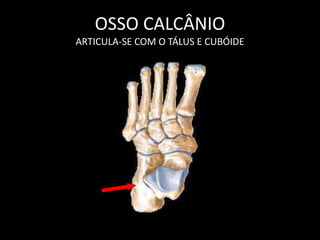

98. OSSO CALCÂNIO
ARTICULA-SE COM O TÁLUS E CUBÓIDE

99. OSSO CUBÓIDE
ARTICULA-SE COM CALCÂNEO,NAVICULAR,CUNEIFORME E
(2)METATARSOS

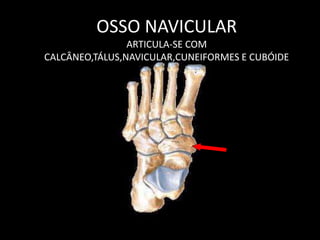

100. OSSO NAVICULAR
ARTICULA-SE COM
CALCÂNEO,TÁLUS,NAVICULAR,CUNEIFORMES E CUBÓIDE

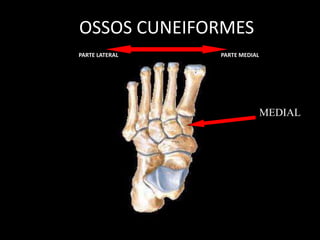

101. OSSOS CUNEIFORMES
PARTE LATERAL PARTE MEDIAL
MEDIAL

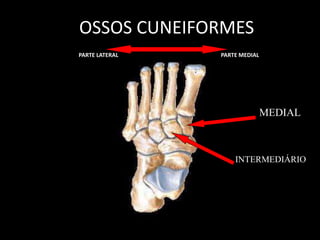

102. OSSOS CUNEIFORMES
PARTE LATERAL PARTE MEDIAL
MEDIAL
INTERMEDIÁRIO

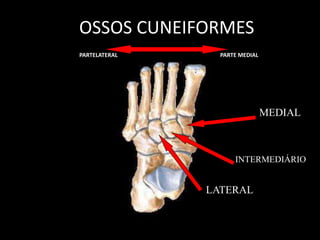

103. OSSOS CUNEIFORMES
PARTELATERAL PARTE MEDIAL
MEDIAL
INTERMEDIÁRIO
LATERAL

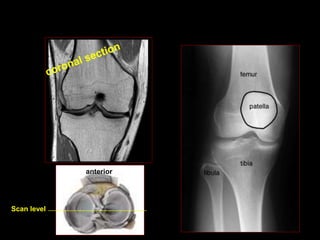

104. Scan level
anterior

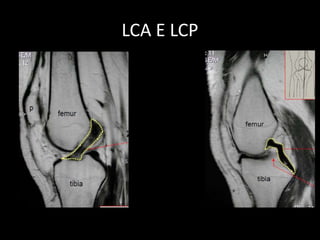

105. LCA E LCP

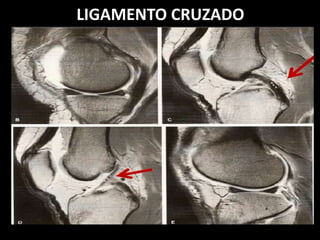

106. LIGAMENTO CRUZADO

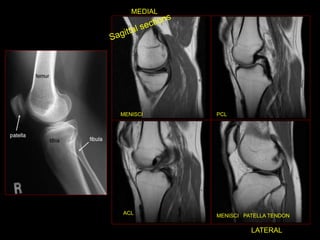

107. -
MENISCI PCL
ACL
MENISCI PATELLA TENDON
MEDIAL
LATERAL

108. QUADRICEPS TENDON
PATELLA
PATELLAR
TENDON
ANTERIOR CRUCIATE
LIGAMENT
POSTERIOR CRUCIATE
LIGAMENT Scan level

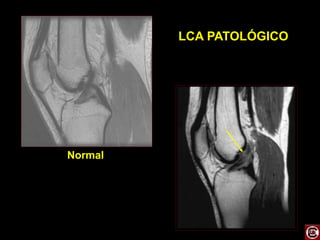

109. LCA PATOLÓGICO
Normal

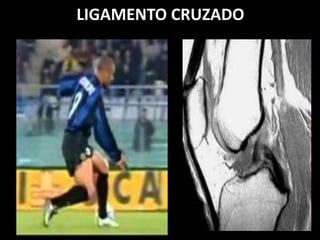

110. LIGAMENTO CRUZADO

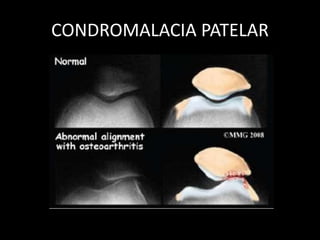

111. CONDROMALACIA PATELAR

113. CASO CLÍNICO 01

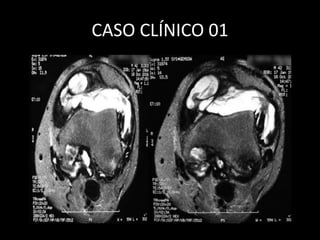

114. CASO CLÍNICO 01

115. CASO CLÍNICO 01

116. CASO CLÍNICO 01

117. CASO CLÍNICO 01

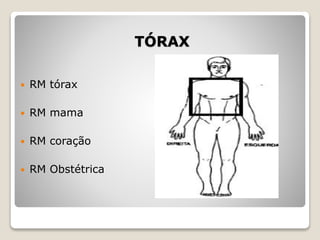

118. TÓRAX
 RM tórax
 RM mama
 RM coração
 RM Obstétrica

119. RM OBSTÉTRICA

120. RM OBSTÉTRICA

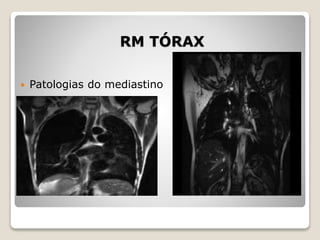

121. RM TÓRAX
 Patologias do mediastino

122. RM MAMA
 Patologias
 Mamografia x RM

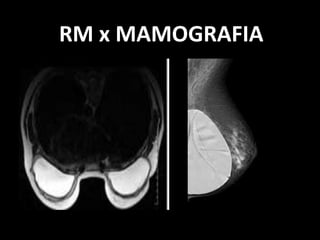

123. RM x MAMOGRAFIA

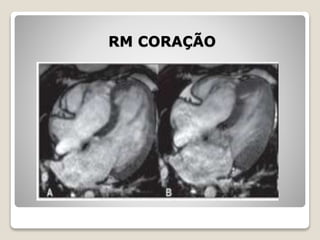

124. RM CORAÇÃO

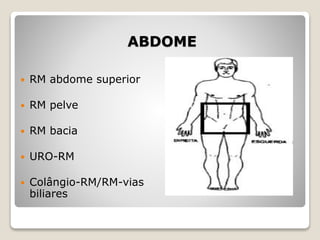

125. ABDOME
 RM abdome superior
 RM pelve
 RM bacia
 URO-RM
 Colângio-RM/RM-vias
biliares

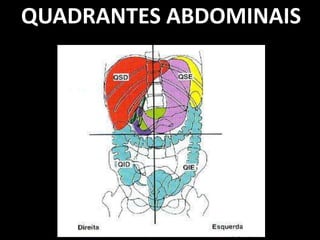

126. QUADRANTES ABDOMINAIS

127. QUADRANTES ABDOMINAIS

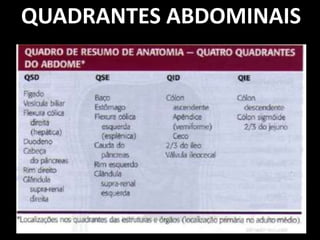

128. QUADRANTES ABDOMINAIS

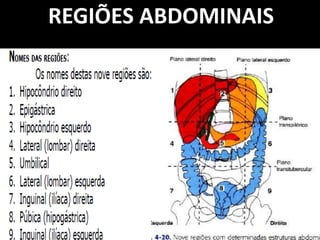

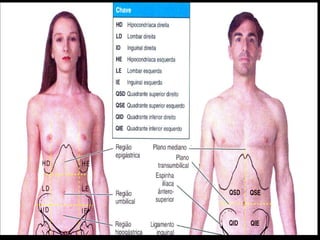

129. REGIÕES ABDOMINAIS

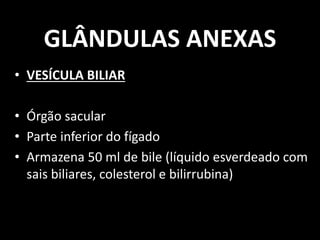

131. GLÂNDULAS ANEXAS
• VESÍCULA BILIAR
• Órgão sacular
• Parte inferior do fígado
• Armazena 50 ml de bile (líquido esverdeado com
sais biliares, colesterol e bilirrubina)

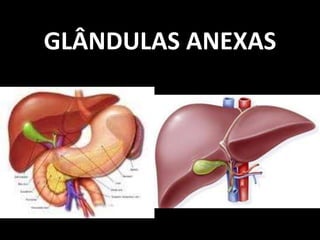

132. GLÂNDULAS ANEXAS

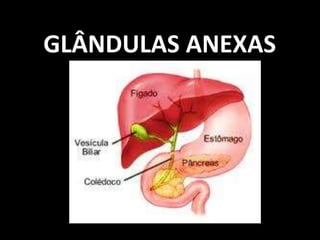

133. GLÂNDULAS ANEXAS

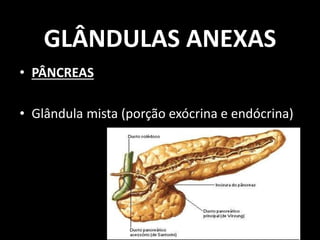

134. GLÂNDULAS ANEXAS
• PÂNCREAS
• Glândula mista (porção exócrina e endócrina)

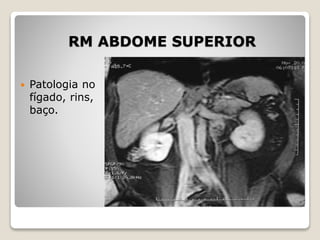

136. RM ABDOME SUPERIOR
 Patologia no
fígado, rins,
baço.

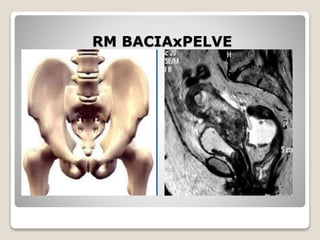

137. RM BACIAxPELVE

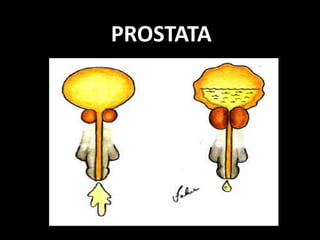

138. PROSTATA

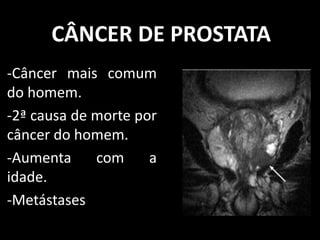

139. CÂNCER DE PROSTATA
-Câncer mais comum
do homem.
-2ª causa de morte por
câncer do homem.
-Aumenta com a
idade.
-Metástases

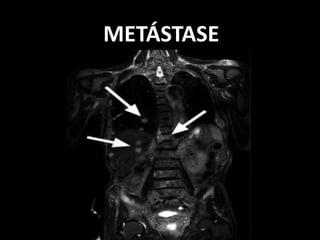

142. METÁSTASE

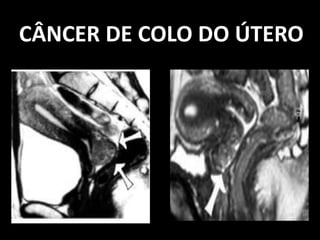

143. CÂNCER DE COLO DO ÚTERO

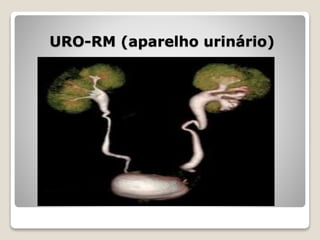

144. URO-RM (aparelho urinário)

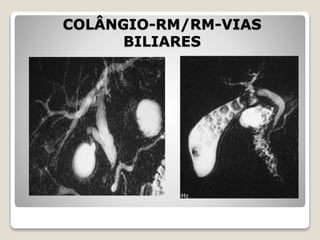

145. COLÂNGIO-RM/RM-VIAS
BILIARES

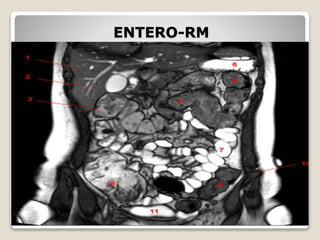

147. ENTERO-RM

148. ENTERITE REGIONAL
–Enterite Segmentar ou Doença de Crohn;
–uma doença inflamatória crônica de etiologia
desconhecida que envolve qualquer porção do
trato GI, mas que comumente acomete o íleo
terminal, com fibrose e espessamento da
parede intestinal.

149. EXAMES DIFERENCIADOS
FUNCIONAIS???
 ESPECTROSCOPIA
 PERFUSÃO
 DIFUSÃO (DWI)
 TRACTOGRAFIA
 FLUXO LIQUÓRICO

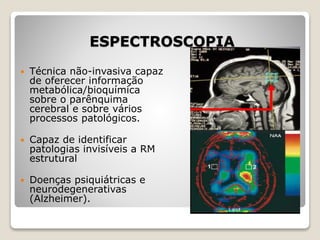

150. ESPECTROSCOPIA
 Técnica não-invasiva capaz
de oferecer informação
metabólica/bioquímica
sobre o parênquima
cerebral e sobre vários
processos patológicos.
 Capaz de identificar
patologias invisíveis a RM
estrutural
 Doenças psiquiátricas e
neurodegenerativas
(Alzheimer).

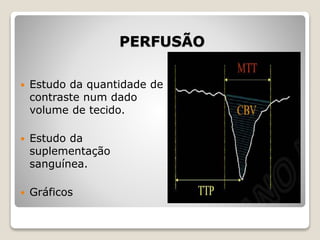

151. PERFUSÃO
 Estudo da quantidade de
contraste num dado
volume de tecido.
 Estudo da
suplementação
sanguínea.
 Gráficos

152. DIFUSÃO (DWI)
 Estudo do movimento
browniano.
 Restrições de fluxo
arterial.
 Utilizado pra casos de
AVC e AIT.

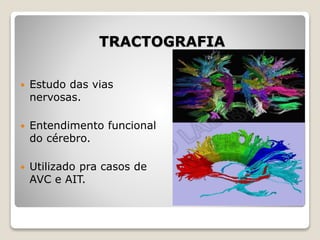

153. TRACTOGRAFIA
 Estudo das vias
nervosas.
 Entendimento funcional
do cérebro.
 Utilizado pra casos de
AVC e AIT.

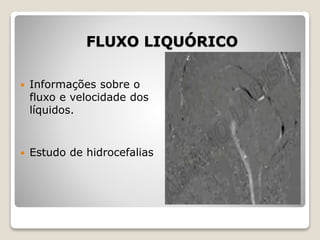

154. FLUXO LIQUÓRICO
 Informações sobre o
fluxo e velocidade dos
líquidos.
 Estudo de hidrocefalias

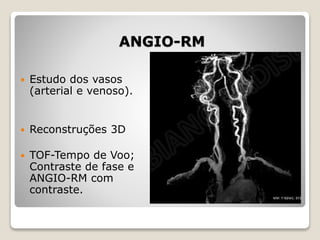

155. ANGIO-RM
 Estudo dos vasos
(arterial e venoso).
 Reconstruções 3D
 TOF-Tempo de Voo;
Contraste de fase e
ANGIO-RM com
contraste.

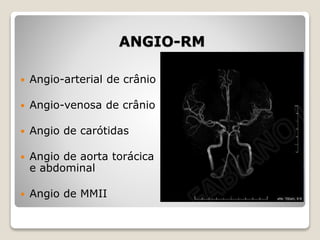

156. ANGIO-RM
 Angio-arterial de crânio
 Angio-venosa de crânio
 Angio de carótidas
 Angio de aorta torácica
e abdominal
 Angio de MMII

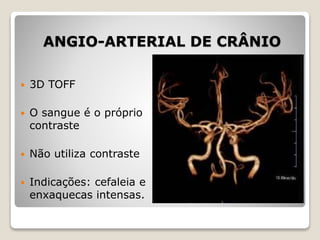

157. ANGIO-ARTERIAL DE CRÂNIO
 3D TOFF
 O sangue é o próprio
contraste
 Não utiliza contraste
 Indicações: cefaleia e
enxaquecas intensas.

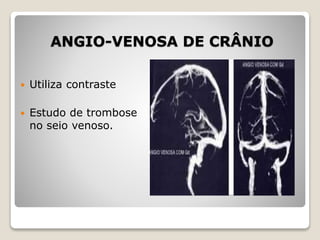

158. ANGIO-VENOSA DE CRÂNIO
 Utiliza contraste
 Estudo de trombose
no seio venoso.

159. ANGIO-RM CARÓTIDAS
 Utiliza contraste
 Estudo dos vasos
cervicais.
 Estenoses

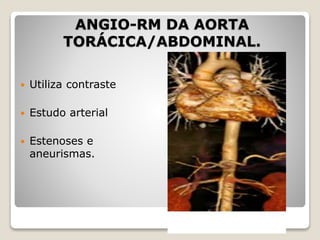

160. ANGIO-RM DA AORTA
TORÁCICA/ABDOMINAL.
 Utiliza contraste
 Estudo arterial
 Estenoses e
aneurismas.

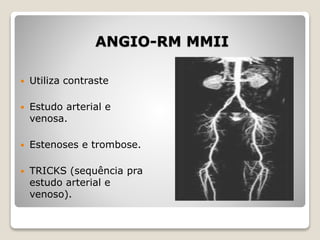

161. ANGIO-RM MMII
 Utiliza contraste
 Estudo arterial e
venosa.
 Estenoses e trombose.
 TRICKS (sequência pra
estudo arterial e
venoso).
