1. Curso Superior de Tecnologia em
Redes de Computadores
Fundamentos de Redes de Computadores
Aula 1
Apresentação da Disciplina
Conceitos de Redes de Computadores

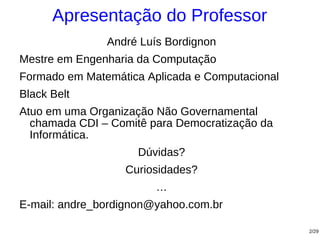

2. Apresentação do Professor
André Luís Bordignon
Mestre em Engenharia da Computação
Formado em Matemática Aplicada e Computacional
Black Belt
Atuo em uma Organização Não Governamental
chamada CDI – Comitê para Democratização da
Informática.
Dúvidas?
Curiosidades?
…
E-mail: andre_bordignon@yahoo.com.br
2/29

3. Objetivo
Ao final da disciplina, o aluno deverá ser capaz
de entender os conceitos relacionados a redes de
computadores; histórico; evolução; complexidade
em sistemas de redes; compartilhamento de
recursos; serviços oferecidos em uma rede. Além
disso, serão apresentados princípios para
análise, projeto e implementação de redes locais.
O aluno aprenderá sobre tipos de redes,
topologias, componentes, arquitetura de redes
em camada e os tipos de protocolos.
3/29

4. Notas Gerais
O que eu espero do estudante
– Não se restringir apenas ao conteúdo apresentado
em aula.
Sistema de avaliação apresento na próxima aula.
E-mail do grupo da turma.
4/29

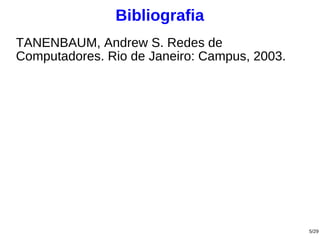

5. Bibliografia
TANENBAUM, Andrew S. Redes de
Computadores. Rio de Janeiro: Campus, 2003.
5/29

6. Conceito de Rede
Qual é o principal objetivo de uma rede de
computadores?
6/29

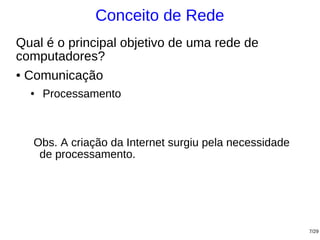

7. Conceito de Rede
Qual é o principal objetivo de uma rede de
computadores?
● Comunicação
● Processamento
Obs. A criação da Internet surgiu pela necessidade
de processamento.
7/29

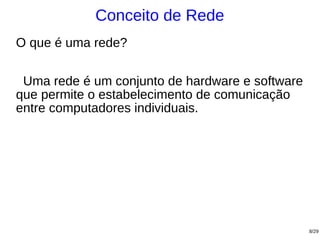

8. Conceito de Rede
O que é uma rede?
Uma rede é um conjunto de hardware e software
que permite o estabelecimento de comunicação
entre computadores individuais.
8/29

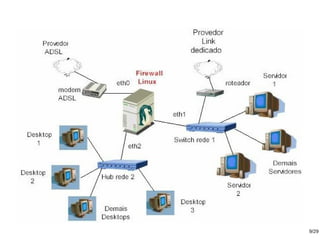

9. 9/29

10. Componentes da Rede
Toda rede tem 3 componentes básicos.
1. Os computadores e periféricos.
2. Software local e de rede.
3. Partes da rede que interconectam seus
computadores e periféricos.
Partes da rede = Sistema de comunicação
Placa de rede
Provê o elemento de hardware que efetivamente conecta o
computador ao cabo de rede
Cabeamento
Hubs, Roteadores, Pontes ...
10/29

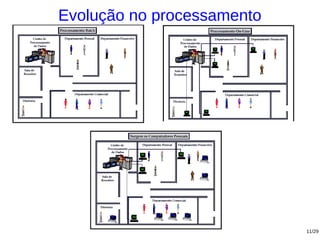

11. Evolução no processamento
11/29

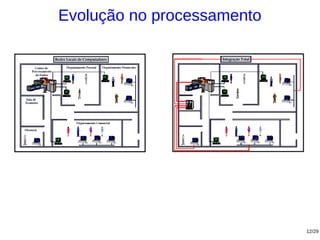

12. Evolução no processamento
12/29

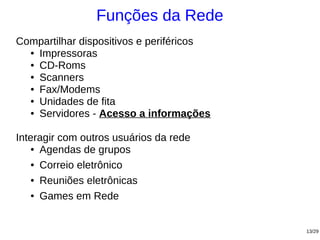

13. Funções da Rede
Compartilhar dispositivos e periféricos
● Impressoras
● CD-Roms
● Scanners
● Fax/Modems
● Unidades de fita
● Servidores - Acesso a informações
Interagir com outros usuários da rede
● Agendas de grupos
● Correio eletrônico
● Reuniões eletrônicas
● Games em Rede
13/29

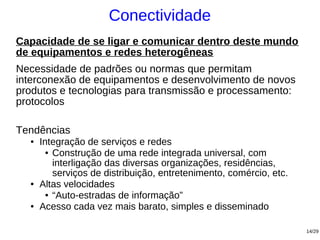

14. Conectividade
Capacidade de se ligar e comunicar dentro deste mundo
de equipamentos e redes heterogêneas
Necessidade de padrões ou normas que permitam
interconexão de equipamentos e desenvolvimento de novos
produtos e tecnologias para transmissão e processamento:
protocolos
Tendências
● Integração de serviços e redes
● Construção de uma rede integrada universal, com
interligação das diversas organizações, residências,
serviços de distribuição, entretenimento, comércio, etc.
● Altas velocidades
● “Auto-estradas de informação”
● Acesso cada vez mais barato, simples e disseminado
14/29

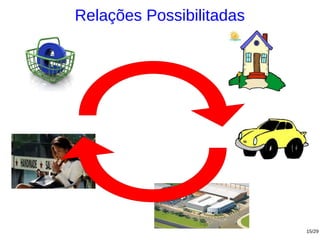

15. Relações Possibilitadas
15/29

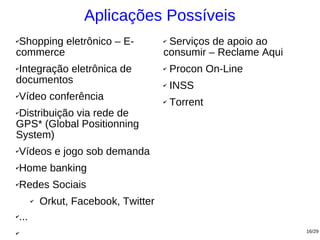

16. Aplicações Possíveis
✔Shopping eletrônico – E- ✔Serviços de apoio ao
commerce consumir – Reclame Aqui
✔Integração eletrônica de ✔ Procon On-Line
documentos ✔ INSS
✔ Vídeo conferência ✔ Torrent
Distribuição via rede de
✔
GPS* (Global Positionning
System)
✔ Vídeos e jogo sob demanda
✔ Home banking
✔ Redes Sociais
✔ Orkut, Facebook, Twitter
✔ ...
✔ 16/29

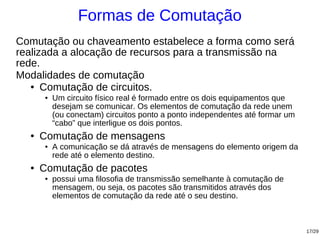

17. Formas de Comutação
Comutação ou chaveamento estabelece a forma como será
realizada a alocação de recursos para a transmissão na
rede.
Modalidades de comutação
● Comutação de circuitos.
● Um circuito físico real é formado entre os dois equipamentos que
desejam se comunicar. Os elementos de comutação da rede unem
(ou conectam) circuitos ponto a ponto independentes até formar um
“cabo” que interligue os dois pontos.
● Comutação de mensagens
● A comunicação se dá através de mensagens do elemento origem da
rede até o elemento destino.
● Comutação de pacotes
● possui uma filosofia de transmissão semelhante à comutação de
mensagem, ou seja, os pacotes são transmitidos através dos
elementos de comutação da rede até o seu destino.
17/29

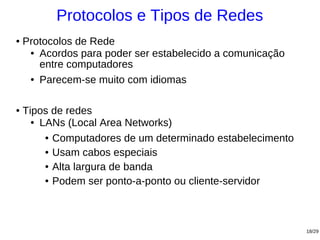

18. Protocolos e Tipos de Redes
● Protocolos de Rede
● Acordos para poder ser estabelecido a comunicação
entre computadores
● Parecem-se muito com idiomas
● Tipos de redes
● LANs (Local Area Networks)
● Computadores de um determinado estabelecimento
● Usam cabos especiais
● Alta largura de banda
● Podem ser ponto-a-ponto ou cliente-servidor
18/29

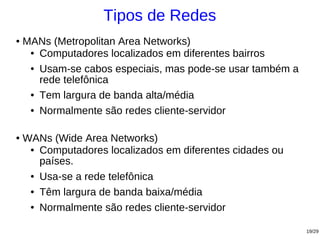

19. Tipos de Redes
● MANs (Metropolitan Area Networks)
● Computadores localizados em diferentes bairros
● Usam-se cabos especiais, mas pode-se usar também a
rede telefônica
● Tem largura de banda alta/média
● Normalmente são redes cliente-servidor
● WANs (Wide Area Networks)
● Computadores localizados em diferentes cidades ou
países.
● Usa-se a rede telefônica
● Têm largura de banda baixa/média
● Normalmente são redes cliente-servidor
19/29

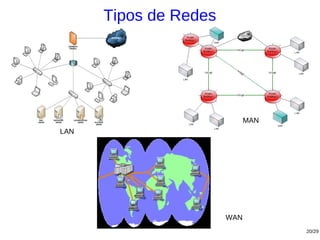

20. Tipos de Redes
MAN
LAN
WAN
20/29

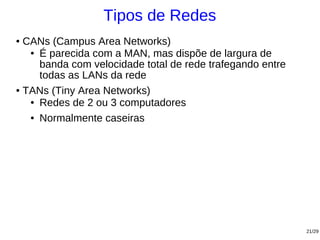

21. Tipos de Redes
● CANs (Campus Area Networks)
● É parecida com a MAN, mas dispõe de largura de
banda com velocidade total de rede trafegando entre
todas as LANs da rede
● TANs (Tiny Area Networks)
● Redes de 2 ou 3 computadores
● Normalmente caseiras
21/29

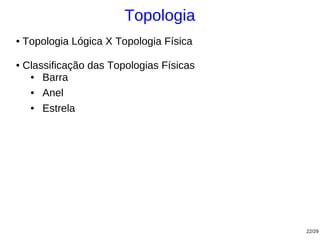

22. Topologia
● Topologia Lógica X Topologia Física
● Classificação das Topologias Físicas
● Barra
● Anel
● Estrela
22/29

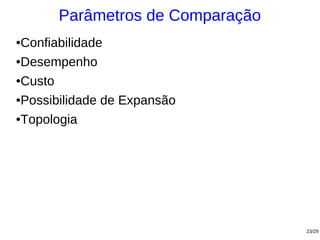

23. Parâmetros de Comparação
●Confiabilidade
●Desempenho
●Custo
●Possibilidade de Expansão
●Topologia
23/29

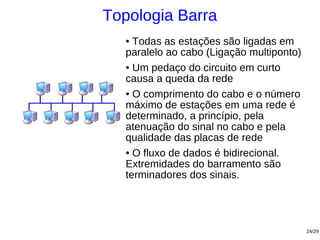

24. Topologia Barra
● Todas as estações são ligadas em
paralelo ao cabo (Ligação multiponto)
● Um pedaço do circuito em curto
causa a queda da rede
● O comprimento do cabo e o número
máximo de estações em uma rede é
determinado, a princípio, pela
atenuação do sinal no cabo e pela
qualidade das placas de rede
● O fluxo de dados é bidirecional.
Extremidades do barramento são
terminadores dos sinais.
24/29

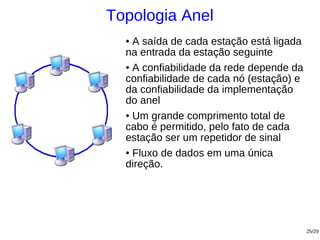

25. Topologia Anel
● A saída de cada estação está ligada
na entrada da estação seguinte
● A confiabilidade da rede depende da
confiabilidade de cada nó (estação) e
da confiabilidade da implementação
do anel
● Um grande comprimento total de
cabo é permitido, pelo fato de cada
estação ser um repetidor de sinal
● Fluxo de dados em uma única
direção.
25/29

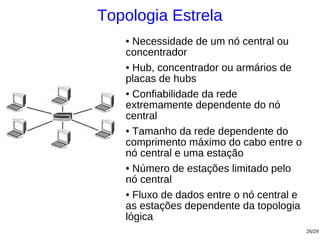

26. Topologia Estrela
● Necessidade de um nó central ou
concentrador
● Hub, concentrador ou armários de
placas de hubs
● Confiabilidade da rede
extremamente dependente do nó
central
● Tamanho da rede dependente do
comprimento máximo do cabo entre o
nó central e uma estação
● Número de estações limitado pelo
nó central
● Fluxo de dados entre o nó central e
as estações dependente da topologia
lógica
26/29

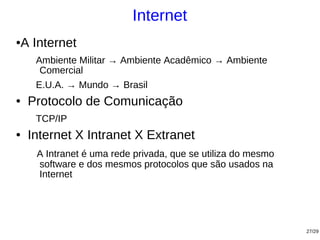

27. Internet
A Internet
●
Ambiente Militar → Ambiente Acadêmico → Ambiente
Comercial
E.U.A. → Mundo → Brasil
● Protocolo de Comunicação
TCP/IP
● Internet X Intranet X Extranet
A Intranet é uma rede privada, que se utiliza do mesmo
software e dos mesmos protocolos que são usados na
Internet
27/29

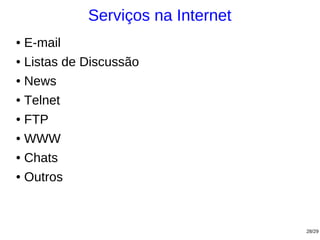

28. Serviços na Internet
● E-mail
● Listas de Discussão
● News
● Telnet
● FTP
● WWW
● Chats
● Outros
28/29

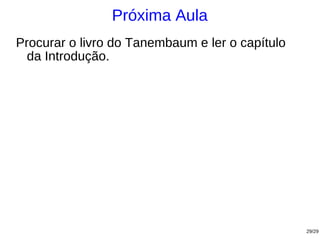

29. Próxima Aula
Procurar o livro do Tanembaum e ler o capítulo
da Introdução.
29/29
