Redes de computadores permitem a conexão e compartilhamento de recursos entre dois ou mais dispositivos. Existem diferentes tipos de redes como ponto a ponto e cliente-servidor, e também diferentes meios de transmissão como cabos e fibra óptica. O modelo OSI fornece um guia para entender como as informações fluem através das camadas física, de enlace, de rede, de transporte, de sessão, de apresentação e de aplicação.

1. Equipe: Infiltrados Componentes: Ítalo Teles Allan Victor Allan Vinicius Raphael Redes de Computadores

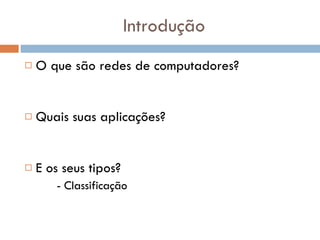

2. Introdução O que são redes de computadores? Quais suas aplicações? E os seus tipos? - Classificação

3. O que são redes de computadores? Uma rede de computadores consiste de 2 ou mais computadores e outros dispositivos conectados entre si de modo a poderem compartilhar seus serviços, que podem ser: dados, impressoras, mensagens (e-mails), etc.

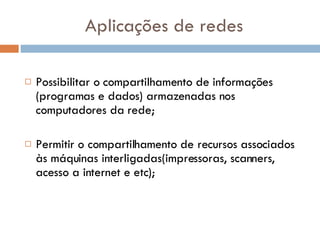

4. Aplicações de redes Possibilitar o compartilhamento de informações (programas e dados) armazenadas nos computadores da rede; Permitir o compartilhamento de recursos associados às máquinas interligadas(impressoras, scanners, acesso a internet e etc);

5. Aplicações de redes Permitir a troca de informações entre usuários dos computadores interligados; Permitir o gerenciamento centralizado de recursos e dados; Melhorar a segurança de dados e recursos compartilhados

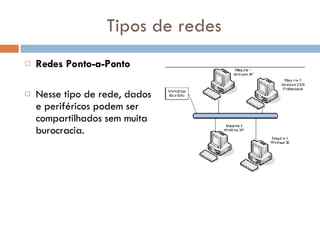

6. Tipos de redes Redes Ponto-a-Ponto Nesse tipo de rede, dados e periféricos podem ser compartilhados sem muita burocracia.

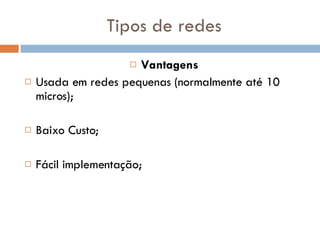

7. Tipos de redes Vantagens Usada em redes pequenas (normalmente até 10 micros); Baixo Custo; Fácil implementação;

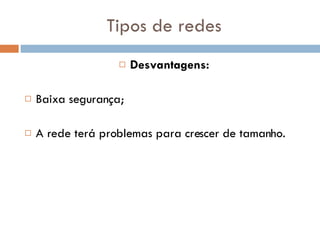

8. Tipos de redes Desvantagens: Baixa segurança; A rede terá problemas para crescer de tamanho.

9. Tipos de redes Cliente/Servidor Nesse tipo de rede aparece uma figura denominada servidor. O servidor é um computador que oferece recursos especializados, para os demais micros da rede.

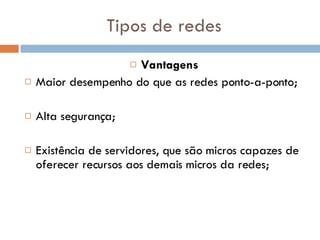

10. Tipos de redes Vantagens Maior desempenho do que as redes ponto-a-ponto; Alta segurança; Existência de servidores, que são micros capazes de oferecer recursos aos demais micros da redes;

11. Tipos de redes Desvantagens Altos custos; Implementação necessita de especialistas;

12. Classificação das redes LAN (Local Area Network) – são pequenas redes de até 10km de distância;

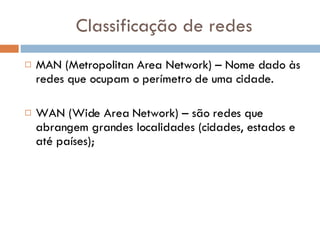

13. Classificação de redes MAN (Metropolitan Area Network) – Nome dado às redes que ocupam o perímetro de uma cidade. WAN (Wide Area Network) – são redes que abrangem grandes localidades (cidades, estados e até países);

14. Classificação de redes

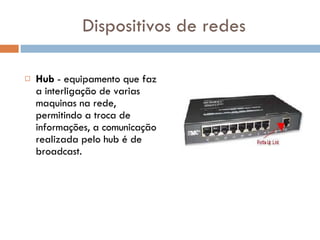

15. Dispositivos de redes Hub - equipamento que faz a interligação de varias maquinas na rede, permitindo a troca de informações, a comunicação realizada pelo hub é de broadcast.

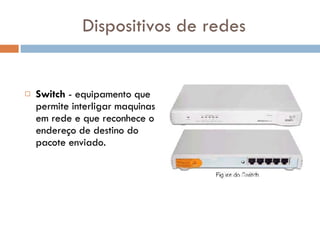

16. Dispositivos de redes Switch - equipamento que permite interligar maquinas em rede e que reconhece o endereço de destino do pacote enviado.

17. Dispositivos de redes Router(roteador) - equipamento que permite rotear (determina o caminho) pacotes da origem até o destino.

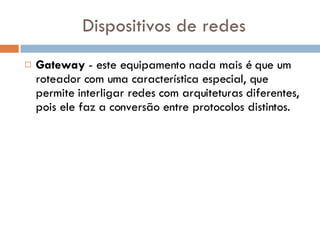

18. Dispositivos de redes Gateway - este equipamento nada mais é que um roteador com uma característica especial, que permite interligar redes com arquiteturas diferentes, pois ele faz a conversão entre protocolos distintos.

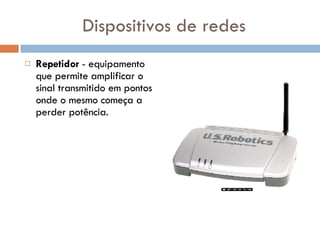

19. Dispositivos de redes Repetidor - equipamento que permite amplificar o sinal transmitido em pontos onde o mesmo começa a perder potência.

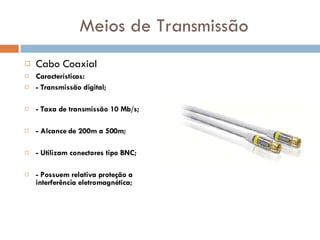

20. Meios de Transmissão Cabo Coaxial Características: - Transmissão digital; - Taxa de transmissão 10 Mb/s; - Alcance de 200m a 500m; - Utilizam conectores tipo BNC; - Possuem relativa proteção a interferência eletromagnética;

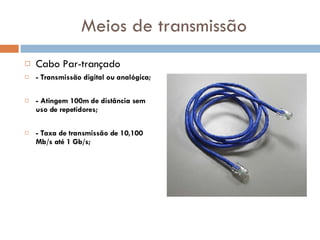

21. Meios de transmissão Cabo Par-trançado - Transmissão digital ou analógica; - Atingem 100m de distância sem uso de repetidores; - Taxa de transmissão de 10,100 Mb/s até 1 Gb/s;

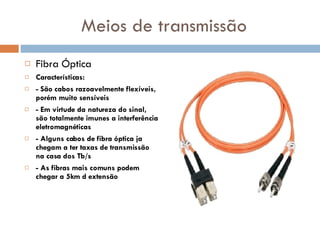

22. Meios de transmissão Fibra Óptica Características: - São cabos razoavelmente flexíveis, porém muito sensíveis - Em virtude da natureza do sinal, são totalmente imunes a interferência eletromagnéticas - Alguns cabos de fibra óptica ja chegam a ter taxas de transmissão na casa dos Tb/s - As fibras mais comuns podem chegar a 5km d extensão

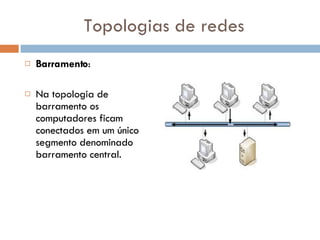

23. Topologias de redes Barramento : Na topologia de barramento os computadores ficam conectados em um único segmento denominado barramento central.

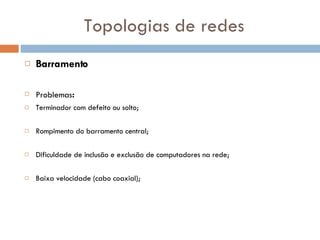

24. Topologias de redes Barramento Problemas : Terminador com defeito ou solto; Rompimento do barramento central; Dificuldade de inclusão e exclusão de computadores na rede; Baixa velocidade (cabo coaxial);

25. Topologias de redes Estrela: Na topologia estrela, os computadores ficam ligados a um ponto central que tem a função de distribuir o sinal enviado por um dos computadores a todos os outros ligados a este ponto.

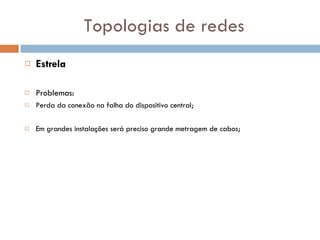

26. Topologias de redes Estrela Problemas: Perda da conexão na falha do dispositivo central; Em grandes instalações será preciso grande metragem de cabos;

27. Topologias de redes Estrela Vantagens : Monitoramento central (leds); Isolamento de rompimento, apenas o computador ligado ao cabo danificado perderá conexão com a rede; Fácil inclusão e exclusão de computadores na rede;

28. Topologias de redes Anel : Numa topologia em anel os computadores são conectados numa estrutura em anel ou um após o outro num circuito fechado.

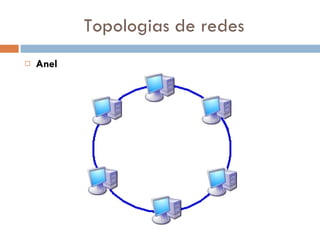

29. Topologias de redes Anel

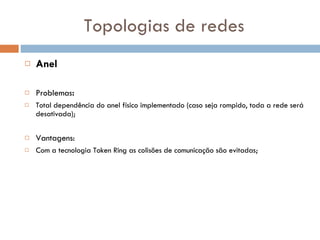

30. Topologias de redes Anel Problemas : Total dependência do anel físico implementado (caso seja rompido, toda a rede será desativada); Vantagens: Com a tecnologia Token Ring as colisões de comunicação são evitadas;

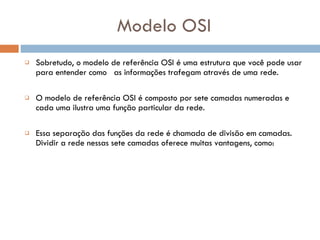

31. Modelo OSI Sobretudo, o modelo de referência OSI é uma estrutura que você pode usar para entender como as informações trafegam através de uma rede. O modelo de referência OSI é composto por sete camadas numeradas e cada uma ilustra uma função particular da rede. Essa separação das funções da rede é chamada de divisão em camadas. Dividir a rede nessas sete camadas oferece muitas vantagens, como:

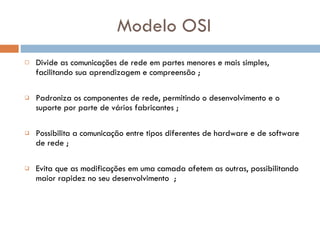

32. Modelo OSI Divide as comunicações de rede em partes menores e mais simples , facilitando sua aprendizagem e compreensão ; Padroniza os componentes de rede, permitindo o desenvolvimento e o suporte por parte de vários fabricantes ; Possibilita a comunicação entre tipos diferentes de hardware e de software de rede ; Evita que as modificações em uma camada afetem as outras, possibilitando maior rapidez no seu desenvolvimento ;

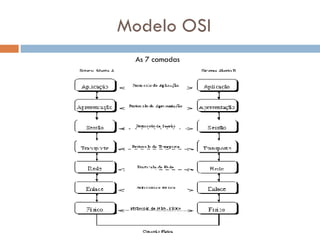

33. Modelo OSI As 7 camadas

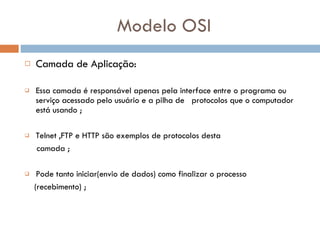

34. Modelo OSI Camada de Aplicação: Essa camada é responsável apenas pela interface entre o programa ou serviço acessado pelo usuário e a pilha de protocolos que o computador está usando ; Telnet ,FTP e HTTP são exemplos de protocolos desta camada ; Pode tanto iniciar(envio de dados) como finalizar o processo (recebimento) ;

35. Modelo OSI Camada de Apresentação: Converte o formato do dado recebido pela camada de Aplicação em um formato comum a ser usado pela pilha de protocolos ; Esta camada também é responsável por comprimir e/ou criptografar dados ; A compressão de dados aumenta o desempenho da rede ; Quando criptografados ,os dados só voltarão à forma normal na camada 6 do receptor ;

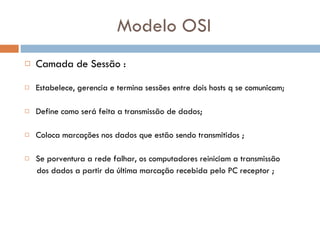

36. Modelo OSI Camada de Sessão : Estabelece, gerencia e termina sessões entre dois hosts q se comunicam; Define como será feita a transmissão de dados; Coloca marcações nos dados que estão sendo transmitidos ; Se porventura a rede falhar, os computadores reiniciam a transmissão dos dados a partir da última marcação recebida pelo PC receptor ;

37. Modelo OSI Camada de Transporte: É responsável por transformar os dados vindos da camada 5 em pacotes; O tamanho de cada pacote ficou estabelecido em 64 Kb ; Sendo que nesse pacote,existe um cabeçalho (com tam. entre 20 e 24 Kb) contendo informações sobre os dados, como número da porta de destino e saída, número de seqüência e o CRC ; O resto do espaço e preenchido com os dados que se deseja enviar; É altamente confiável ;

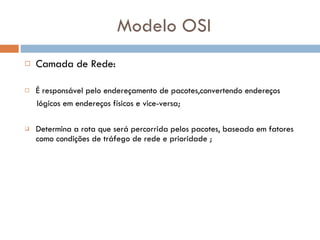

38. Modelo OSI Camada de Rede: É responsável pelo endereçamento de pacotes,convertendo endereços lógicos em endereços físicos e vice-versa; Determina a rota que será percorrida pelos pacotes, baseada em fatores como condições de tráfego de rede e prioridade ;

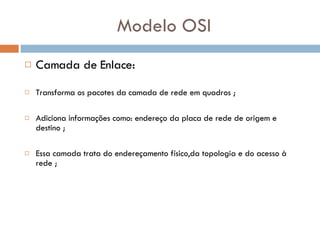

39. Modelo OSI Camada de Enlace: Transforma os pacotes da camada de rede em quadros ; Adiciona informações como: endereço da placa de rede de origem e destino ; Essa camada trata do endereçamento físico,da topologia e do acesso à rede ;

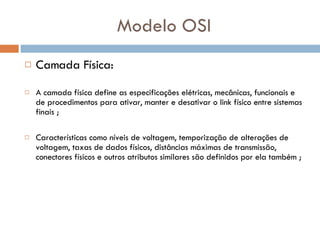

40. Modelo OSI Camada Física: A camada física define as especificações elétricas, mecânicas, funcionais e de procedimentos para ativar, manter e desativar o link físico entre sistemas finais ; Características como níveis de voltagem, temporização de alterações de voltagem, taxas de dados físicos, distâncias máximas de transmissão, conectores físicos e outros atributos similares são definidos por ela também ;

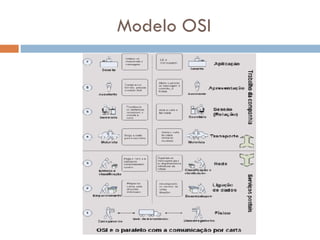

41. Modelo OSI

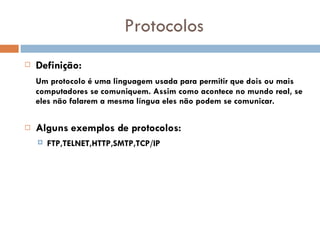

42. Protocolos Definição: Um protocolo é uma linguagem usada para permitir que dois ou mais computadores se comuniquem. Assim como acontece no mundo real, se eles não falarem a mesma língua eles não podem se comunicar. Alguns exemplos de protocolos: FTP,TELNET,HTTP,SMTP,TCP/IP

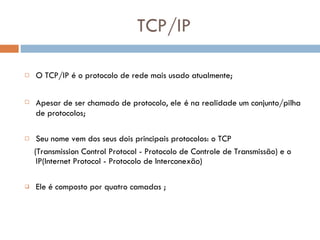

43. TCP/IP O TCP/IP é o protocolo de rede mais usado atualmente; Apesar de ser chamado de protocolo, ele é na realidade um conjunto/pilha de protocolos; Seu nome vem dos seus dois principais protocolos: o TCP ( Transmission Control Protocol - Protocolo de Controle de Transmissão) e o IP(Internet Protocol - Protocolo de Interconexão) Ele é composto por quatro camadas ;

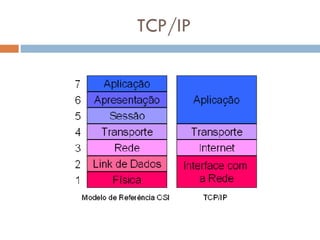

44. TCP/IP O TCP/IP pode ser comparado,a grosso modo, com o Modelo OSI, onde: As camadas 1 e 2 do Modelo OSI correspondem à camada interface com a rede do TCP/IP ; A camada 3 do Modelo OSI corresponde à camada internet do TCP/IP ; A camada 4 do Modelo OSI corresponde à camada de transporte do TCP/IP ; As camadas 5,6 e 7 do Modelo OSI correspondem à camada aplicação do TCP/IP ;

45. TCP/IP
