1. COMPONENTES DE UMA REDE DE
COMPUTADORES
Disciplina: Rede de Computadores
Prof.: Jakson Silva
Autor: Felipe da Silva Santos
EEEP Salaberga Torquato Gomes de Matos
Maranguape – CE
2016

2. Introdução

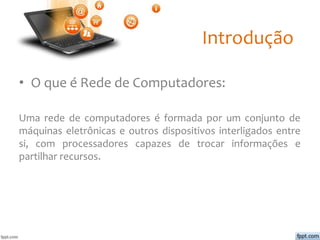

• O que é Rede de Computadores:
Uma rede de computadores é formada por um conjunto de
máquinas eletrônicas e outros dispositivos interligados entre
si, com processadores capazes de trocar informações e
partilhar recursos.

3. Tipos de componentes de uma rede
Físicos:
 Hardware de Rede
 Topologias
Lógicos:
 Protocolos
 Arquiteturas
 Recursos

4. Componentes Físicos em uma Rede

5. Componentes de uma Rede -
Físicos
• Hardware de Rede
Placa de rede

6. Componentes de uma Rede -
Físicos

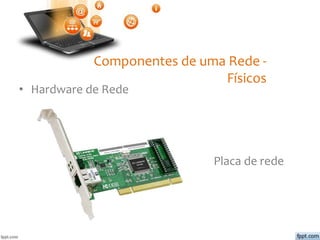

• Placa de Rede
A placa de rede é um dos principais componentes dentro de
uma rede de computadores. Ela pode estar integrada à placa
mãe de um computador ou separada dela. É o componente
que toma a informação do computador e a envia pelo cabo de
rede, ou pelo ar no caso de uma rede sem fio.

7. Componentes de uma Rede -
Físicos
• Hardware de Rede

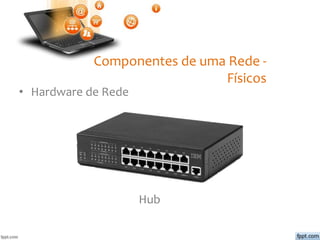

Hub

8. Componentes de uma Rede -
Físicos

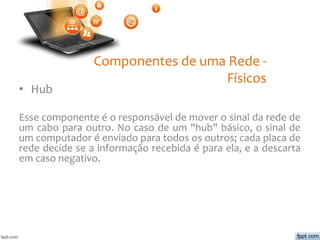

• Hub
Esse componente é o responsável de mover o sinal da rede de
um cabo para outro. No caso de um "hub" básico, o sinal de
um computador é enviado para todos os outros; cada placa de
rede decide se a informação recebida é para ela, e a descarta
em caso negativo.

9. Componentes de uma Rede -
Físicos
• Hardware de Rede
Switch

10. Componentes de uma Rede -
Físicos

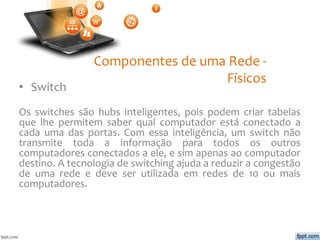

• Switch
Os switches são hubs inteligentes, pois podem criar tabelas
que lhe permitem saber qual computador está conectado a
cada uma das portas. Com essa inteligência, um switch não
transmite toda a informação para todos os outros
computadores conectados a ele, e sim apenas ao computador
destino. A tecnologia de switching ajuda a reduzir a congestão
de uma rede e deve ser utilizada em redes de 10 ou mais
computadores.

11. Componentes de uma Rede -
Físicos
• Hardware de Rede
Roteador

12. Componentes de uma Rede -
Físicos

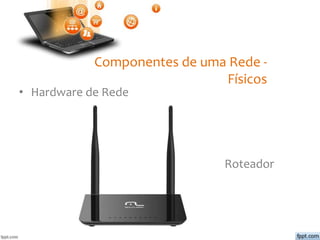

• Roteadores
Os roteadores são switches inteligentes, pois são cientes da
existência de outras redes (os hubs e switches são cientes
apenas da rede à qual servem). Os roteadores são utilizados
para conectar uma rede local (LAN) com outra, muitas vezes
através de grandes distâncias, usando portadoras de dados
comerciais.

13. Componentes de uma Rede -
Físicos
• Hardware de Rede

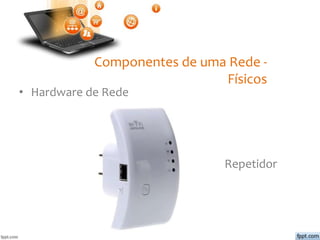

Repetidor

14. Componentes de uma Rede -
Físicos
• Repetidores
Repetidor é um equipamento utilizado para interligação de redes
idênticas. Ele recebe todos os pacotes de cada uma das redes que
interliga e os repete nas demais redes sem realizar qualquer tipo de
tratamento sobre os mesmos. Não se pode usar muitos destes
dispositivos em uma rede local, pois degeneram o sinal no domínio
digital e causam problemas de sincronismo entre as interfaces de
rede.

15. Componentes de uma Rede - Meio Físico

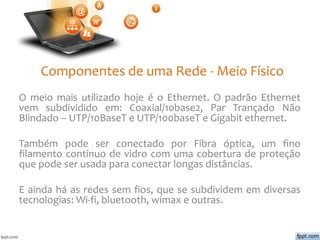

O meio mais utilizado hoje é o Ethernet. O padrão Ethernet
vem subdividido em: Coaxial/10base2, Par Trançado Não
Blindado – UTP/10BaseT e UTP/100baseT e Gigabit ethernet.
Também pode ser conectado por Fibra óptica, um fino
filamento contínuo de vidro com uma cobertura de proteção
que pode ser usada para conectar longas distâncias.
E ainda há as redes sem fios, que se subdividem em diversas
tecnologias: Wi-fi, bluetooth, wimax e outras.

16. Componentes de uma Rede -
Físicos
• Elementos de Cabeamento

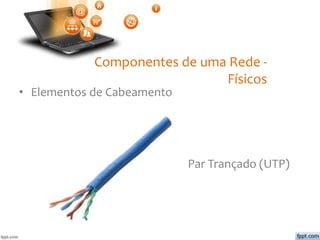

Par Trançado (UTP)

17. Componentes de uma Rede -
Físicos

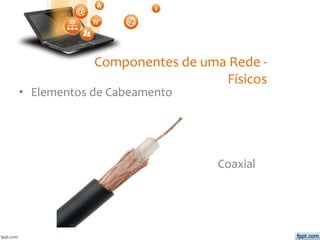

• Elementos de Cabeamento
Coaxial

18. Componentes de uma Rede -
Físicos
• Elementos de Cabeamento

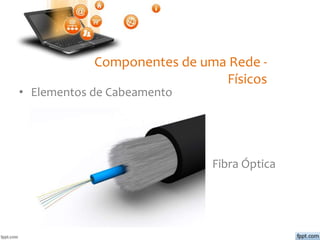

Fibra Óptica

19. Componentes de uma Rede -
Físicos
• Topologias
A topologia de rede é o canal no qual o meio de rede está
conectado aos computadores e outros componentes de
uma rede de computadores. Essencialmente, é a estrutura
topológica da rede, e pode ser descrito física ou
logicamente. A topologia de uma rede de comunicação irá,
muitas vezes caracterizar seu tipo, eficiência e velocidade.

20. Componentes de uma Rede -
Físicos

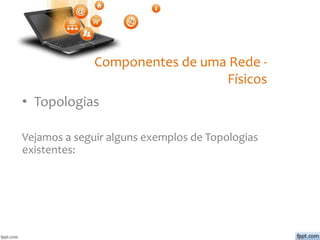

• Topologias
Vejamos a seguir alguns exemplos de Topologias
existentes:

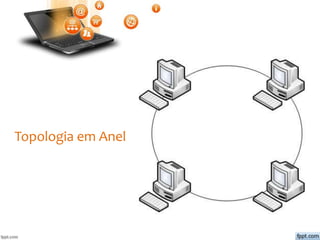

21. Topologia em Anel

22. Componentes de uma Rede -
Físicos

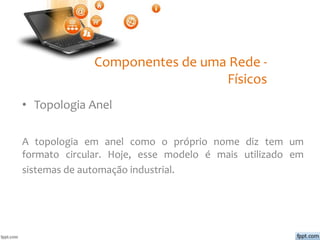

• Topologia Anel
A topologia em anel como o próprio nome diz tem um
formato circular. Hoje, esse modelo é mais utilizado em
sistemas de automação industrial.

23. Topologia em Barramento

24. Componentes de uma Rede -
Físicos

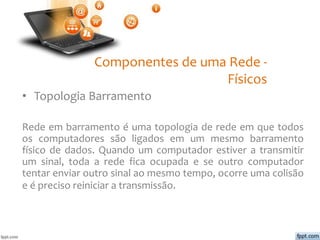

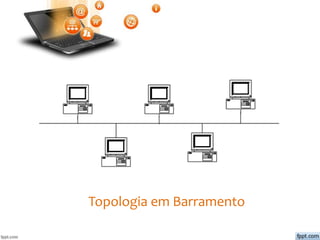

• Topologia Barramento
Rede em barramento é uma topologia de rede em que todos
os computadores são ligados em um mesmo barramento
físico de dados. Quando um computador estiver a transmitir
um sinal, toda a rede fica ocupada e se outro computador
tentar enviar outro sinal ao mesmo tempo, ocorre uma colisão
e é preciso reiniciar a transmissão.

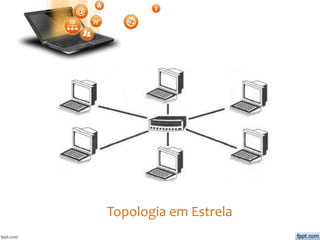

25. Topologia em Estrela

26. Componentes de uma Rede -
Físicos
• Topologia Estrela
As conexões partem de um ponto central (concentrador),
normalmente um hub ou switch. É o modelo mais utilizado
atualmente. Neste tipo de rede, todos os usuários comunicam-
se com um nó central, tem o controle supervisor do sistema,
chamado host.

27. Topologia em Malha

28. Componentes de uma Rede -
Físicos

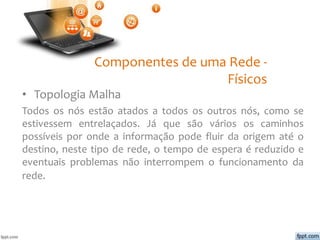

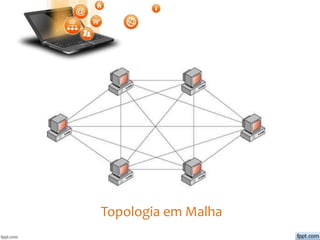

• Topologia Malha
Todos os nós estão atados a todos os outros nós, como se
estivessem entrelaçados. Já que são vários os caminhos
possíveis por onde a informação pode fluir da origem até o
destino, neste tipo de rede, o tempo de espera é reduzido e
eventuais problemas não interrompem o funcionamento da
rede.

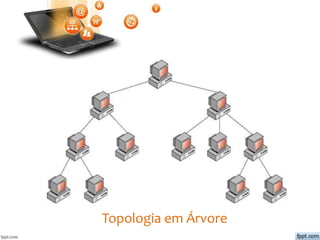

29. Topologia em Árvore

30. Componentes de uma Rede -
Físicos
• Topologia Árvore
A topologia em árvore é essencialmente uma série de barras
interconectadas. Geralmente existe uma barra central onde
outros ramos menores se conectam. Esta ligação é realizada
através de derivadores e as conexões das estações realizadas
do mesmo modo que no sistema de barra padrão. Atualmente
não se usa a topologia em árvore, por que caso haja falha, a
rede pode ser comprometida.

31. Componentes Lógicos em uma
Rede

32. Componentes de uma Rede - Lógicos
• Protocolos
Um protocolo pode ser definido como "as regras que
governam" a sintaxe, semântica e sincronização da
comunicação entre sistemas computacionais. De um modo
geral, os protocolos são conjuntos de regras que regem a

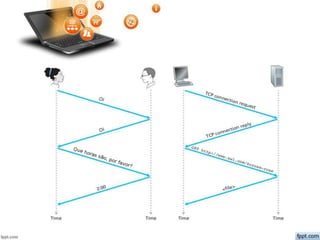

comunicação. Um exemplo clássico é a comparação entre
protocolos de computadores e protocolos humanos, como
mostra a figura a seguir:

34. Componentes de uma Rede - Lógicos
• Exemplos de Protocolos:
 IP (Internet Protocol)
 TCP (Transmission Control Protocol)
 HTTP (Hypertext Transfer Protocol)
 DHCP (Dynamic Host Configuration Protocol)
 FTP (File Transfer Protocol)

35. Componentes de uma Rede - Lógicos

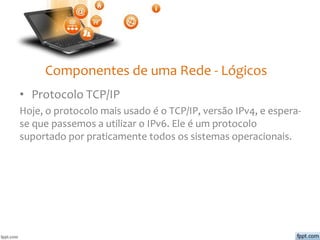

• Protocolo TCP/IP
Hoje, o protocolo mais usado é o TCP/IP, versão IPv4, e espera-
se que passemos a utilizar o IPv6. Ele é um protocolo
suportado por praticamente todos os sistemas operacionais.

36. Componentes de uma Rede - Lógicos
• Arquiteturas – Exemplos:
 Cliente/Servidor
 Peer-to-Peer (P2P)

37. Componentes de uma Rede - Lógicos

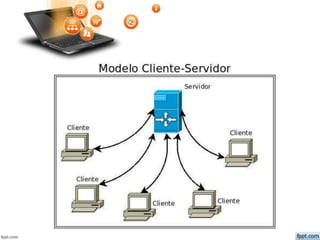

• Arquitetura Cliente/Servidor
O modelo cliente-servidor, em computação, é uma estrutura
de aplicação distribuída que distribui as tarefas e cargas de
trabalho entre os fornecedores de um recurso ou serviço,
designados como servidores, e os requerentes dos serviços,
designados como clientes. Um servidor é um host que está
executando um ou mais serviços ou programas que
compartilham recursos com os clientes. Um cliente não
compartilha qualquer de seus recursos, mas solicita um
conteúdo ou função do servidor. Os clientes iniciam sessões
de comunicação com os servidores que aguardam requisições
de entrada.

39. Componentes de uma Rede - Lógicos
• Arquitetura Peer-to-Peer (P2P)

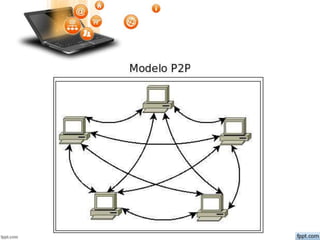

Peer-to-peer (do inglês par-a-par ou simplesmente ponto-a-
ponto, com sigla P2P) é uma arquitetura de redes de
computadores onde cada um dos pontos ou nós da rede
funciona tanto como cliente quanto como servidor,
permitindo compartilhamentos de serviços e dados sem a
necessidade de um servidor central. As redes P2P podem ser
configuradas em casa, em Empresas e ainda na Internet.
Todos os pontos da rede devem usar programas compatíveis
para ligar-se um ao outro. Uma rede peer-to-peer pode ser
usada para compartilhar músicas, vídeos, imagens, dados,
enfim qualquer coisa com formato digital.
