Redes de Computadores
Professor: Mauro Jansen
Introdução, histórico e conceitos

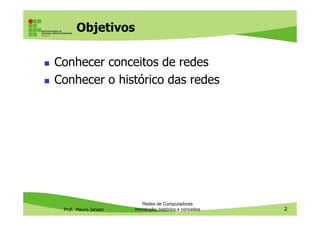

Objetivos
Conhecer conceitos de redes
Conhecer o histórico das redes
Prof. Mauro Jansen
Introdução, histórico e conceitos 2

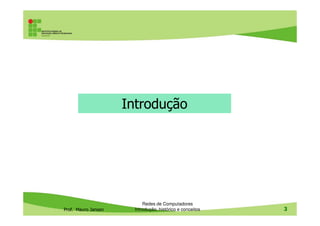

Introdução
Prof. Mauro Jansen

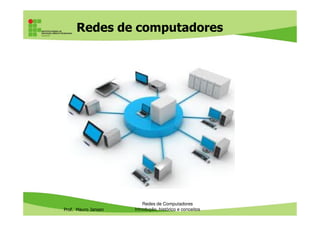

Redes de computadores
Prof. Mauro Jansen

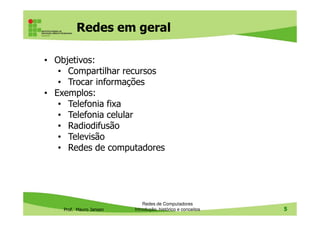

Redes em geral
• Objetivos:
• Compartilhar recursos
• Trocar informações
• Exemplos:
• Telefonia fixa
• Telefonia celular
Prof. Mauro Jansen
• Telefonia celular
• Radiodifusão
• Televisão

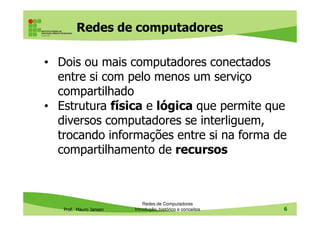

• Redes de computadores

• Dois ou mais computadores conectados
entre si com pelo menos um serviço
compartilhado
• Estrutura física e lógica que permite que
diversos computadores se interliguem,
Prof. Mauro Jansen
diversos computadores se interliguem,
trocando informações entre si na forma de
compartilhamento de recursos

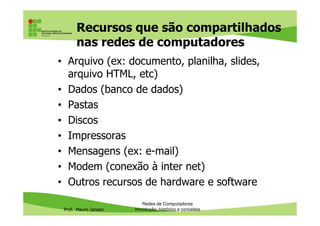

Recursos que são compartilhados
nas redes de computadores
• Arquivo (ex: documento, planilha, slides,
arquivo HTML, etc)
• Dados (banco de dados)
• Pastas
Prof. Mauro Jansen
• Discos
• Impressoras
• Mensagens (ex: e-mail)
• Modem (conexão à inter net)
• Outros recursos de hardware e software

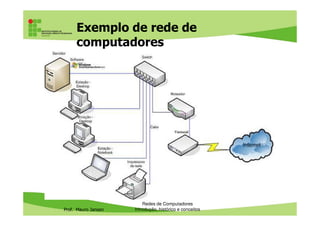

Exemplo de rede de
computadores
Prof. Mauro Jansen

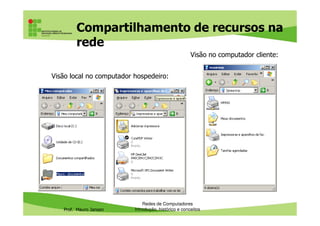

Compartilhamento de recursos na
rede
Visão local no computador hospedeiro:
Visão no computador cliente:
Prof. Mauro Jansen

Exemplos de uso das redes de
computadores
• Compartilhamento de internet
• Jogos on-line
• Videoconferência
• Acesso e suporte remoto
Prof. Mauro Jansen
• Acesso e suporte remoto
• Sistemas de Informações cliente-servidor
• Redes sociais

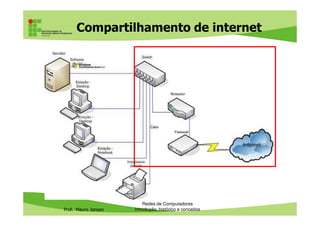

Compartilhamento de internet
Prof. Mauro Jansen

Jogos multiplayer em rede
FlatoutCounter Strike
Prof. Mauro Jansen
FlatoutCounter Strike
Resident Evil

Vídeoconferência
Prof. Mauro Jansen

Acesso e suporte remoto
Prof. Mauro Jansen
Fonte: Vianet

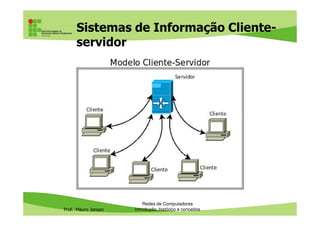

Sistemas de Informação Cliente-
servidor
Prof. Mauro Jansen

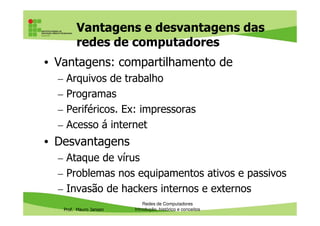

Vantagens e desvantagens das
redes de computadores
• Vantagens: compartilhamento de
– Arquivos de trabalho
– Programas
– Periféricos. Ex: impressoras
Prof. Mauro Jansen
– Periféricos. Ex: impressoras
– Acesso á internet
• Desvantagens
– Ataque de vírus
– Problemas nos equipamentos ativos e passivos
– Invasão de hackers internos e externos

Histórico
Prof. Mauro Jansen

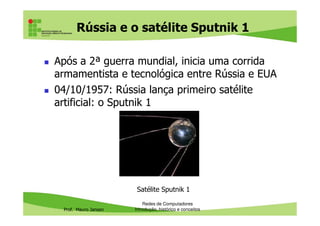

Rússia e o satélite Sputnik 1
Após a 2ª guerra mundial, inicia uma corrida
armamentista e tecnológica entre Rússia e EUA
04/10/1957: Rússia lança primeiro satélite
artificial: o Sputnik 1
Prof. Mauro Jansen
Satélite Sputnik 1

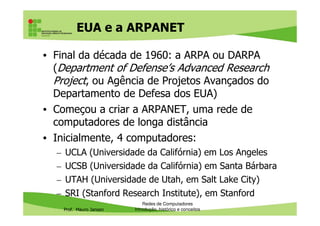

EUA e a ARPANET
• Final da década de 1960: a ARPA ou DARPA
(Department of Defense’s Advanced Research
Project, ou Agência de Projetos Avançados do
Departamento de Defesa dos EUA)
• Começou a criar a ARPANET, uma rede de
Prof. Mauro Jansen
• Começou a criar a ARPANET, uma rede de
computadores de longa distância
• Inicialmente, 4 computadores:
– UCLA (Universidade da Califórnia) em Los Angeles
– UCSB (Universidade da Califórnia) em Santa Bárbara
– UTAH (Universidade de Utah, em Salt Lake City)
– SRI (Stanford Research Institute), em Stanford

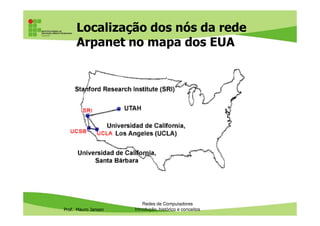

Localização dos nós da rede
Arpanet no mapa dos EUA
Prof. Mauro Jansen

Evolução histórica
• Anos 50:
– Máquinas grandes e complexas;
– Operadas por pessoas altamente especializadas;
– Processamento em lote (batch);
• Anos 60:
Prof. Mauro Jansen
• Anos 60:
– Surgiram os terminais interativos;
– Acesso ao computador central por meio de linhas de
comunicação;
– Processamento em tempo compartilhado (time-
sharing).

• 1976: criado o padrão ARCNET:
– cabos coaxiais, hub central e cabo individual por
estação, com topologia estrela
– Cabos até 610m, taxa de 2,5 Mbits, padrão
proprietário
Prof. Mauro Jansen
Hub de 8 portas para cabos coaxiaisPlaca ARCNET ISA

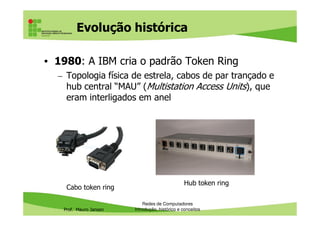

• 1980: A IBM cria o padrão Token Ring
– Topologia física de estrela, cabos de par trançado e
hub central “MAU” (Multistation Access Units), que
eram interligados em anel
Prof. Mauro Jansen
Cabo token ring
Hub token ring

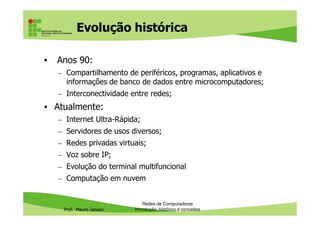

• Anos 90:
– Compartilhamento de periféricos, programas, aplicativos e
informações de banco de dados entre microcomputadores;
– Interconectividade entre redes;
• Atualmente:
Prof. Mauro Jansen
– Internet Ultra-Rápida;
– Servidores de usos diversos;
– Redes privadas virtuais;
– Voz sobre IP;
– Evolução do terminal multifuncional
– Computação em nuvem

Conceitos
Prof. Mauro Jansen

Conceito
“Um conjunto de equipamentos capazes de
trocar informações, compartilhar recursos
entre si, utilizando protocolos para se
comunicarem e sendo interligados por
meios de comunicação.”
Prof. Mauro Jansen
meios de comunicação.”

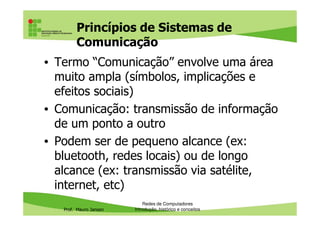

Princípios de Sistemas de
Comunicação
• Termo “Comunicação” envolve uma área
muito ampla (símbolos, implicações e
efeitos sociais)
• Comunicação: transmissão de informação
Prof. Mauro Jansen
• Comunicação: transmissão de informação
de um ponto a outro
• Podem ser de pequeno alcance (ex:
bluetooth, redes locais) ou de longo
alcance (ex: transmissão via satélite,
internet, etc)

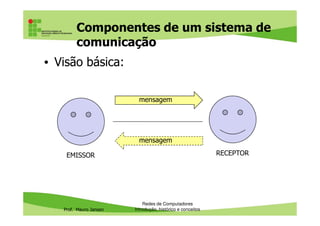

Componentes de um sistema de
comunicação
• Visão básica:
mensagem
Prof. Mauro Jansen
EMISSOR RECEPTOR
mensagem

comunicação
• Visão detalhada:
Fonte
Emissor
C
O
D
M
O
D
Receptor
D
E
C
O
D
E
M
O Destino
Canal
Prof. Mauro Jansen
Fonte
de
informação
D
I
F
I
C
A
D
R
D
U
L
A
D
O
R
O
D
I
F
I
C
A
D
R
O
D
U
L
A
D
O
R
Destino
Canal
Ou
Meio
Adaptado de Haykin, S; e Moher, 2011. Sistemas de Comunicação

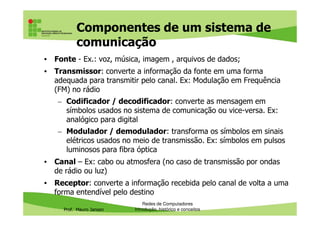

comunicação
• Fonte - Ex.: voz, música, imagem , arquivos de dados;
• Transmissor: converte a informação da fonte em uma forma
adequada para transmitir pelo canal. Ex: Modulação em Frequência
(FM) no rádio
– Codificador / decodificador: converte as mensagem em
símbolos usados no sistema de comunicação ou vice-versa. Ex:
Prof. Mauro Jansen
símbolos usados no sistema de comunicação ou vice-versa. Ex:
analógico para digital
– Modulador / demodulador: transforma os símbolos em sinais
elétricos usados no meio de transmissão. Ex: símbolos em pulsos
luminosos para fibra óptica
• Canal – Ex: cabo ou atmosfera (no caso de transmissão por ondas
de rádio ou luz)
• Receptor: converte a informação recebida pelo canal de volta a uma
forma entendível pelo destino

Tipos de serviço de comunicação
em redes
• Orientados a conexão
• Não orientados a conexão
Prof. Mauro Jansen

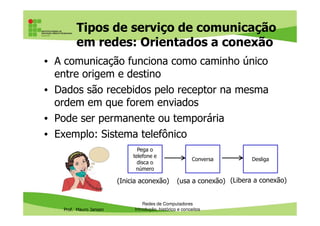

Tipos de serviço de comunicação
em redes: Orientados a conexão
• A comunicação funciona como caminho único
entre origem e destino
• Dados são recebidos pelo receptor na mesma
ordem em que forem enviados
• Pode ser permanente ou temporária
Prof. Mauro Jansen
• Pode ser permanente ou temporária
• Exemplo: Sistema telefônico
Pega o
telefone e
disca o
número
Conversa Desliga
(Inicia aconexão) (usa a conexão) (Libera a conexão)

Tipos de serviço de comunicação em
redes: Não orientados a conexão
• Não existe uma conexão entre origem e destino
• Pacotes podem ser encaminhados por caminhos
diferentes e chegarem em ordem diferente da
que foram enviados
• Exemplo: Internet, Sistema postal
Prof. Mauro Jansen
• Exemplo: Internet, Sistema postal
– Cada correspondência deve ter o endereço do
remetente e destinatário
– Se duas ou mais cartas são postadas na mesma data e
hora para o mesmo destino, podem chegar em ordem
diferente da postada

Modos de comunicação de dados
• São definidos pela quantidade de elementos que
atuam como emissores na comunicação
• Tipos:
Tipo Quant. Sentido
Prof. Mauro Jansen
Tipo Quant.
transmissores
Sentido
Simplex 1 Unidirecional
Half duplex 2 Bidirecional alternado
Full duplex 2 Bidirecional simultâneo

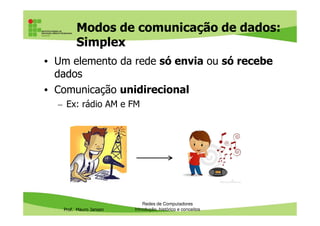

Modos de comunicação de dados:
Simplex
• Um elemento da rede só envia ou só recebe
dados
• Comunicação unidirecional
– Ex: rádio AM e FM
Prof. Mauro Jansen

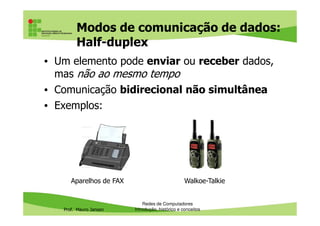

Half-duplex
• Um elemento pode enviar ou receber dados,
mas não ao mesmo tempo
• Comunicação bidirecional não simultânea
• Exemplos:
Prof. Mauro Jansen
Aparelhos de FAX Walkoe-Talkie

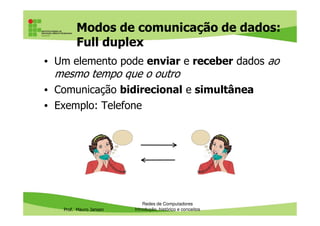

Full duplex
• Um elemento pode enviar e receber dados ao
mesmo tempo que o outro
• Comunicação bidirecional e simultânea
• Exemplo: Telefone
Prof. Mauro Jansen

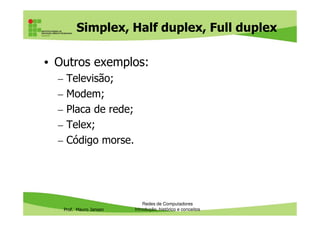

Simplex, Half duplex, Full duplex
• Outros exemplos:
– Televisão;
– Modem;
– Placa de rede;
Prof. Mauro Jansen
– Placa de rede;
– Telex;
– Código morse.

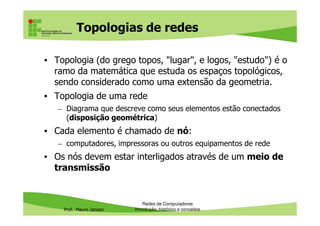

Topologias de redes
• Topologia (do grego topos, "lugar", e logos, "estudo") é o
ramo da matemática que estuda os espaços topológicos,
sendo considerado como uma extensão da geometria.
• Topologia de uma rede
– Diagrama que descreve como seus elementos estão conectados
(disposição geométrica)
Prof. Mauro Jansen
(disposição geométrica)
• Cada elemento é chamado de nó:
– computadores, impressoras ou outros equipamentos de rede
• Os nós devem estar interligados através de um meio de
transmissão

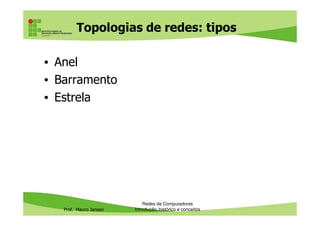

Topologias de redes: tipos
• Anel
• Barramento
• Estrela
Prof. Mauro Jansen

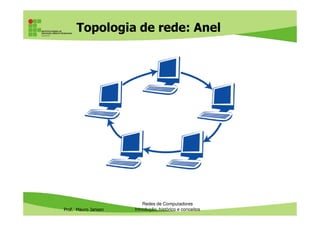

Topologia de rede: Anel
Prof. Mauro Jansen

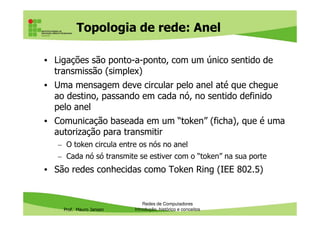

Topologia de rede: Anel
• Ligações são ponto-a-ponto, com um único sentido de
transmissão (simplex)
• Uma mensagem deve circular pelo anel até que chegue
ao destino, passando em cada nó, no sentido definido
pelo anel
Prof. Mauro Jansen
• Comunicação baseada em um “token” (ficha), que é uma
autorização para transmitir
– O token circula entre os nós no anel
– Cada nó só transmite se estiver com o “token” na sua porte
• São redes conhecidas como Token Ring (IEE 802.5)

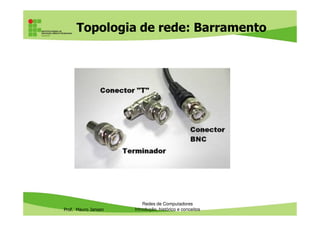

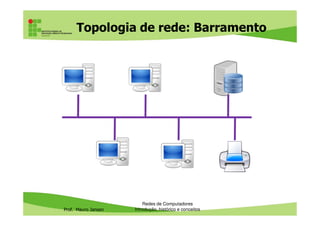

Topologia de rede: Barramento
Prof. Mauro Jansen

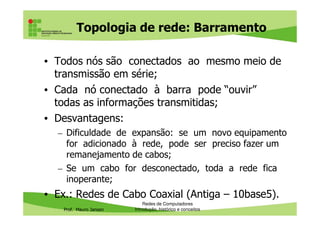

Topologia de rede: Barramento
• Todos nós são conectados ao mesmo meio de
transmissão em série;
• Cada nó conectado à barra pode “ouvir”
todas as informações transmitidas;
• Desvantagens:
Prof. Mauro Jansen
• Desvantagens:
– Dificuldade de expansão: se um novo equipamento
for adicionado à rede, pode ser preciso fazer um
remanejamento de cabos;
– Se um cabo for desconectado, toda a rede fica
inoperante;
• Ex.: Redes de Cabo Coaxial (Antiga – 10base5).

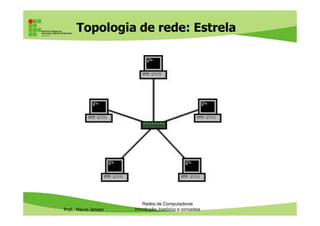

Topologia de rede: Estrela
Prof. Mauro Jansen

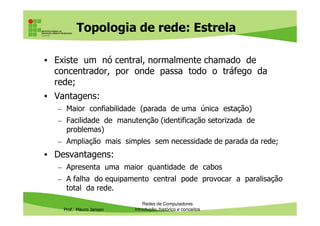

Topologia de rede: Estrela
• Existe um nó central, normalmente chamado de
concentrador, por onde passa todo o tráfego da
rede;
• Vantagens:
– Maior confiabilidade (parada de uma única estação)
Prof. Mauro Jansen
– Facilidade de manutenção (identificação setorizada de
problemas)
– Ampliação mais simples sem necessidade de parada da rede;
• Desvantagens:
– Apresenta uma maior quantidade de cabos
– A falha do equipamento central pode provocar a paralisação
total da rede.

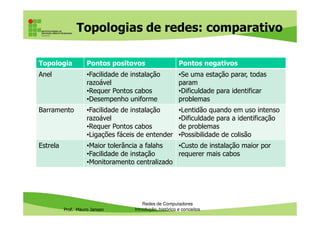

Topologias de redes: comparativo
Topologia Pontos positovos Pontos negativos
Anel •Facilidade de instalação
razoável
•Requer Pontos cabos
•Desempenho uniforme
•Se uma estação parar, todas
param
•Dificuldade para identificar
problemas
Barramento •Facilidade de instalação •Lentidão quando em uso intenso
Prof. Mauro Jansen
Barramento •Facilidade de instalação
razoável
•Requer Pontos cabos
•Ligações fáceis de entender
•Lentidão quando em uso intenso
•Dificuldade para a identificação
de problemas
•Possibilidade de colisão
Estrela •Maior tolerância a falahs
•Facilidade de instação
•Monitoramento centralizado
•Custo de instalação maior por
requerer mais cabos

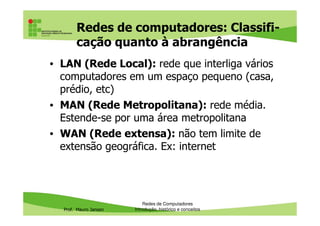

Redes de computadores: Classifi-
cação quanto à abrangência
• LAN (Rede Local): rede que interliga vários
computadores em um espaço pequeno (casa,
prédio, etc)
• MAN (Rede Metropolitana): rede média.
Estende-se por uma área metropolitana
Prof. Mauro Jansen
Estende-se por uma área metropolitana
• WAN (Rede extensa): não tem limite de
extensão geográfica. Ex: internet

Exemplos de abrangência de
redes
Exemplo Distância Localização
Data Flow 0,1m Placa de circuito
Multiprocessador 1m Sistema
LAN 10 m Sala
100 m Prédio
Prof. Mauro Jansen
100 m Prédio
1 Km Campus
MAN 10 Km Cidade
100 Km País
1.000 Km Continente
WAN 10.000 Km Planeta

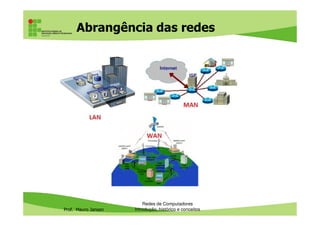

Abrangência das redes
Prof. Mauro Jansen

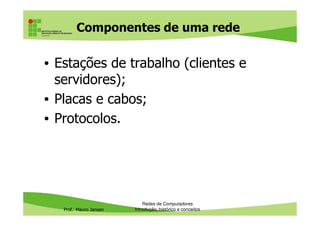

Componentes de uma rede
• Estações de trabalho (clientes e
servidores);
• Placas e cabos;
• Protocolos.
Prof. Mauro Jansen
• Protocolos.

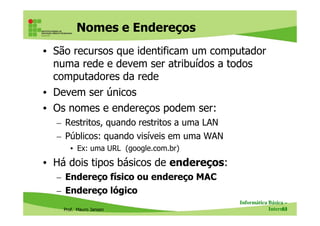

• São recursos que identificam um computador
numa rede e devem ser atribuídos a todos
computadores da rede
• Devem ser únicos
• Os nomes e endereços podem ser:
Nomes e Endereços
Prof. Mauro Jansen
• Os nomes e endereços podem ser:
– Restritos, quando restritos a uma LAN
– Públicos: quando visíveis em uma WAN
• Ex: uma URL (google.com.br)
• Há dois tipos básicos de endereços:
– Endereço físico ou endereço MAC
– Endereço lógico
Informática Básica –
Internet53

Endereço físico
– Endereço físico ou endereço MAC: endereço
do dispositivo de rede (hardware), com 48 bits.
– Já vem pré-determinado no hardware, pelo
fabricante
Exemplo: endereço físico da placa de rede
Prof. Mauro Jansen
– Exemplo: endereço físico da placa de rede
Internet54
00:1B:5E:00:02:2A

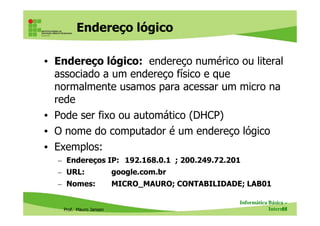

Endereço lógico
• Endereço lógico: endereço numérico ou literal
associado a um endereço físico e que
normalmente usamos para acessar um micro na
rede
• Pode ser fixo ou automático (DHCP)
Prof. Mauro Jansen
• Pode ser fixo ou automático (DHCP)
• O nome do computador é um endereço lógico
• Exemplos:
– Endereços IP: 192.168.0.1 ; 200.249.72.201
– URL: google.com.br
– Nomes: MICRO_MAURO; CONTABILIDADE; LAB01
Internet55

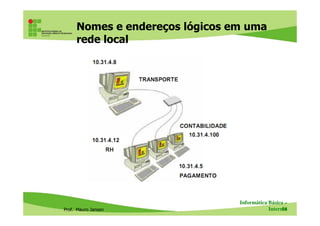

Nomes e endereços lógicos em uma
rede local
Prof. Mauro Jansen
Internet56

Pacote
• Pequena unidade de informação que é
transmitida pela rede.
• Qualquer mensagem (e-mail, páginas, arquivos)
que é transmitida pela rede é enviada, na
verdade, dividida em pequenos pedaços,
Prof. Mauro Jansen
verdade, dividida em pequenos pedaços,
chamados pacotes.
Internet57

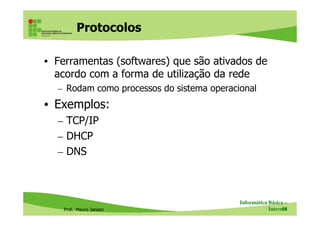

Protocolos
• Ferramentas (softwares) que são ativados de
acordo com a forma de utilização da rede
– Rodam como processos do sistema operacional
• Exemplos:
Prof. Mauro Jansen
– TCP/IP
– DHCP
– DNS
Internet58

Protocolos TCP/IP e DHCP
• TCP/IP: família de protocolos mais usada nas
redes locais e internet
– TCP: trata do transporte
– IP: trata dos endereços
• DHCP: atribui endereços IP’s automaticamente
Prof. Mauro Jansen
• DHCP: atribui endereços IP’s automaticamente
para computadores na rede, evitando atribuição
manual
– OBS: Alguns computadores têm endereço fixo, por
oferecerem serviços públicos na rede (servidores)
Internet59

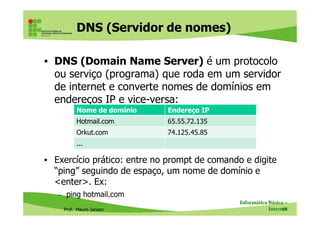

DNS (Servidor de nomes)
• DNS (Domain Name Server) é um protocolo
ou serviço (programa) que roda em um servidor
de internet e converte nomes de domínios em
endereços IP e vice-versa:
Nome de domínio Endereço IP
Prof. Mauro Jansen
• Exercício prático: entre no prompt de comando e digite
“ping” seguindo de espaço, um nome de domínio e
<enter>. Ex:
– ping hotmail.com
Internet60
Nome de domínio Endereço IP
Hotmail.com 65.55.72.135
Orkut.com 74.125.45.85
...

Prof. Mauro Jansen
Internet61

Meios de transmissão
• Com cabeamento
– Cabo coaxial
– Cabo par trançado
– Fibra ótica
– Rede elétrica (PLC)
Prof. Mauro Jansen
• Sem cabeamento (wireless)
– Infravermelho
– Bluetooth
– Wi-fi
– Rádio
– Rede de telefonia celular (2G/3G/4G)
– Microondas (via satélite)
Internet62

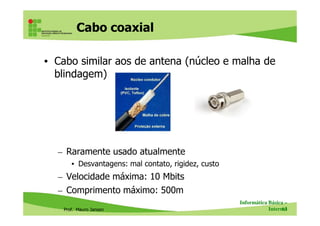

Cabo coaxial
• Cabo similar aos de antena (núcleo e malha de
blindagem)
Prof. Mauro Jansen
– Raramente usado atualmente
• Desvantagens: mal contato, rigidez, custo
– Velocidade máxima: 10 Mbits
– Comprimento máximo: 500m
Internet63
Cabo coaxial
Conbector BNC

Cabo par trançado
• 4 pares de fios de cobre trançados entre si,
com ou sem blindagem metálica
Prof. Mauro Jansen
– Mais usados atualmente e de baixo custo
– Velocidade máxima: 100 a 1.000 Mbps
– Comprimento máximo: 100m
Internet64
Cabo par trançado Cabo par trançado
c/ conector RJ-45

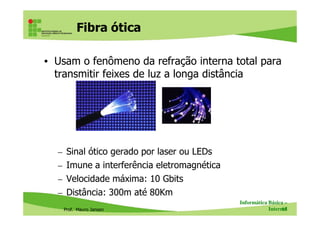

Fibra ótica
• Usam o fenômeno da refração interna total para
transmitir feixes de luz a longa distância
Prof. Mauro Jansen
– Sinal ótico gerado por laser ou LEDs
– Imune a interferência eletromagnética
– Velocidade máxima: 10 Gbits
– Distância: 300m até 80Km
Internet65
Fibra ótica

Conexão pela rede elétrica
(PLC)
• Transmissão de dados via rede elétrica
(PLC=Power Line Communication)
Prof. Mauro Jansen
– Vantagens: Alcance amplo e altas taxas de
transmissão
– Desvantagens: Necessita regulamentação, gera
interferência e é prejudicada em rede elétrica com
ruído Informática Básica –
Internet66
Rede PLC Placa PLC

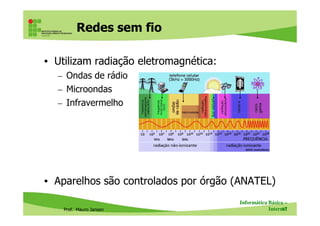

Redes sem fio
• Utilizam radiação eletromagnética:
– Ondas de rádio
– Microondas
– Infravermelho
Prof. Mauro Jansen
• Aparelhos são controlados por órgão (ANATEL)
Internet67
Espectro eletromagnético

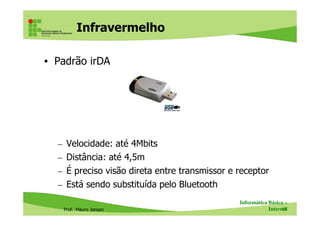

Infravermelho
• Padrão irDA
Prof. Mauro Jansen
– Velocidade: até 4Mbits
– Distância: até 4,5m
– É preciso visão direta entre transmissor e receptor
– Está sendo substituída pelo Bluetooth
Internet68
Adapcator irDA USB

Bluetooth
• Usa frequências de rádio de curso alcance
Prof. Mauro Jansen
– Baixa taxa de transmissão e custo
– Usado em redes pessoais sem fio e dispositivos como
celulares, fones de ouvido, mouses, teclados, etc.
– Velocidade: 1Mbps a 480Mbps
Internet69
Adaptatores bluetooth USB

Wi-fi / Wireless
• Usa faixas de ondas de rádio em ambientes
limitados
Prof. Mauro Jansen
– Alcance: 50 a 500m2 omnidirecional ou direcional
– Velocidades: 54Mbps a 300Mbps
– Problemas: vidro, água e paredes diminuem o alcance
Internet70
Reteador wireless ou
Ponto de aceso
Placa de rede sem fio Adaptador wireless
USB

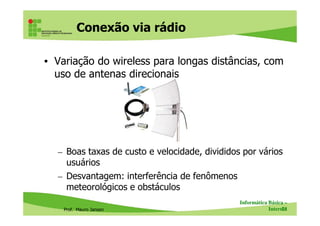

Conexão via rádio
• Variação do wireless para longas distâncias, com
uso de antenas direcionais
Prof. Mauro Jansen
– Boas taxas de custo e velocidade, divididos por vários
usuários
– Desvantagem: interferência de fenômenos
meteorológicos e obstáculos
Internet71

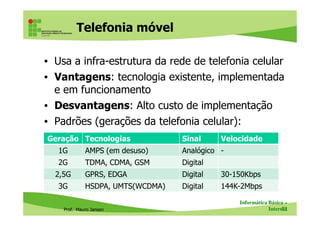

Telefonia móvel
• Usa a infra-estrutura da rede de telefonia celular
• Vantagens: tecnologia existente, implementada
e em funcionamento
• Desvantagens: Alto custo de implementação
Prof. Mauro Jansen
• Padrões (gerações da telefonia celular):
Internet72
Geração Tecnologias Sinal Velocidade
1G AMPS (em desuso) Analógico -
2G TDMA, CDMA, GSM Digital
2,5G GPRS, EDGA Digital 30-150Kbps
3G HSDPA, UMTS(WCDMA) Digital 144K-2Mbps

Microondas
• Usa ondas eletromagnéticas de longo
alcance (a partir de 50Km) para
transmitir sinais
– Visibilidade direta (antena
parabólica)
Prof. Mauro Jansen
– Tropodifusão: sinal refletido na
troposfera para alcançar o destino
– Via satélite: sinal enviado a
satélite em órbita e depois
reenviado ao destino
Internet73

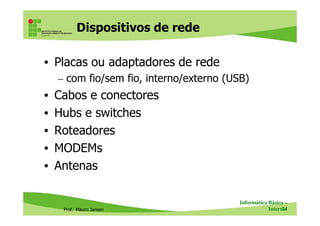

Dispositivos de rede
• Placas ou adaptadores de rede
– com fio/sem fio, interno/externo (USB)
• Cabos e conectores
• Hubs e switches
Prof. Mauro Jansen
• Hubs e switches
• Roteadores
• MODEMs
• Antenas
Internet74

FIM
Prof. Mauro Jansen
FIM

Redes 1 introducao historico conceitos

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Redes 1 introducao historico conceitos

Mais de Mauro Pereira

Redes 1 introducao historico conceitos
