Redes de Computadores 1
Redes – Conceitos Gerais
José Ronaldo Trajano
2

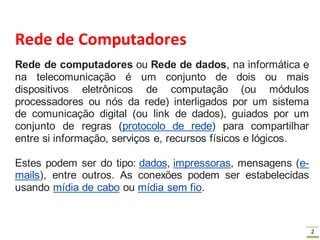

Rede de Computadores
Rede de computadores ou Rede de dados, na informática e
na telecomunicação é um conjunto de dois ou mais
dispositivos eletrônicos de computação (ou módulos
processadores ou nós da rede) interligados por um sistema
de comunicação digital (ou link de dados), guiados por um
conjunto de regras (protocolo de rede) para compartilhar
entre si informação, serviços e, recursos físicos e lógicos.
Estes podem ser do tipo: dados, impressoras, mensagens (e-
mails), entre outros. As conexões podem ser estabelecidas
usando mídia de cabo ou mídia sem fio.
3

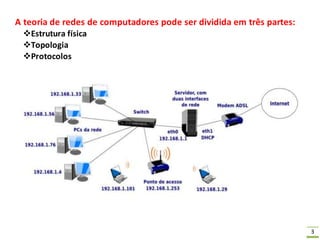

A teoria de redes de computadores pode ser dividida em três partes:
Estrutura física
Topologia
Protocolos
4
Estrutura Física
Existem diversos tamanhos e tipos de redes, mas o ponto de partida para
elas é o mesmo: a necessidade de comunicação entre dois ou mais
computadores. As formas de conexão podem ser as mais variadas, desde
pares de cabos e de baixo custo, passando pelos cabos coaxiais e fibras
óticas até equipamentos sem fio. Há ainda outros componentes utilizados
para expandir a capacidade da rede. Entre esses componentes, podemos
destacar:
 Servidor
 Cliente
 Cabos
 Interfaces de Rede
5
Servidor de Rede

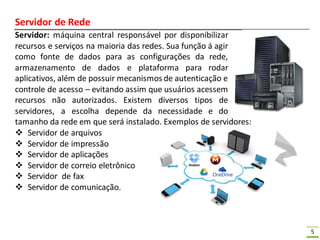

Servidor: máquina central responsável por disponibilizar
recursos e serviços na maioria das redes. Sua função á agir
como fonte de dados para as configurações da rede,
armazenamento de dados e plataforma para rodar
aplicativos, além de possuir mecanismos de autenticação e
controle de acesso – evitando assim que usuários acessem
recursos não autorizados. Existem diversos tipos de
servidores, a escolha depende da necessidade e do
tamanho da rede em que será instalado. Exemplos de servidores:
 Servidor de arquivos
 Servidor de impressão
 Servidor de aplicações
 Servidor de correio eletrônico
 Servidor de fax
 Servidor de comunicação.
6
Cliente da Rede

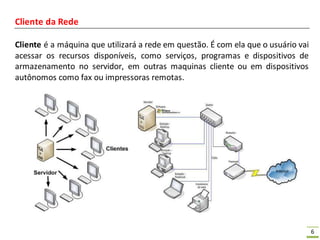

Cliente é a máquina que utilizará a rede em questão. É com ela que o usuário vai
acessar os recursos disponíveis, como serviços, programas e dispositivos de
armazenamento no servidor, em outras maquinas cliente ou em dispositivos
autônomos como fax ou impressoras remotas.
7
Cabos de Redes

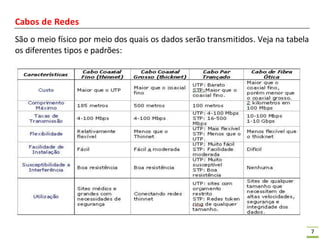

São o meio físico por meio dos quais os dados serão transmitidos. Veja na tabela
os diferentes tipos e padrões:
8

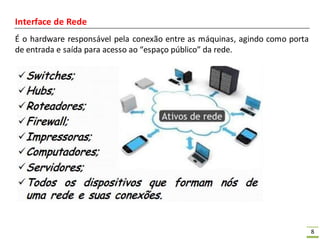

Interface de Rede
É o hardware responsável pela conexão entre as máquinas, agindo como porta
de entrada e saída para acesso ao “espaço público” da rede.
9

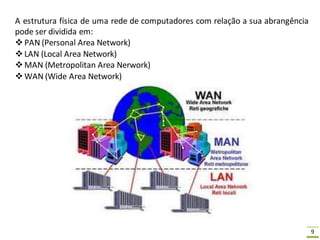

A estrutura física de uma rede de computadores com relação a sua abrangência
pode ser dividida em:
PAN (Personal Area Network)
LAN (Local Area Network)
MAN (Metropolitan Area Nerwork)
WAN (Wide Area Network)
10
PAN (Personal Area Network)

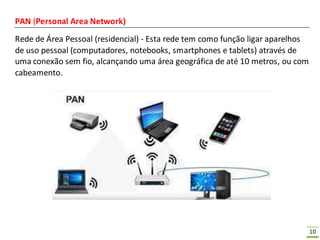

Rede de Área Pessoal (residencial) - Esta rede tem como função ligar aparelhos
de uso pessoal (computadores, notebooks, smartphones e tablets) através de
uma conexão sem fio, alcançando uma área geográfica de até 10 metros, ou com
cabeamento.
11

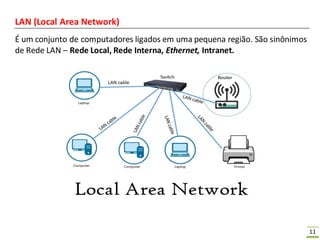

LAN (Local Area Network)
É um conjunto de computadores ligados em uma pequena região. São sinônimos
de Rede LAN – Rede Local, Rede Interna, Ethernet, Intranet.
12
MAN (Metropolitan Área Network)
É uma rede que visa cobrir uma área urbana com aproximadamente 30 Km de
raio. Normalmente é composta pela interligação de todas as redes locais de uma
mesma empresa, na mesma região metropolitana.
13

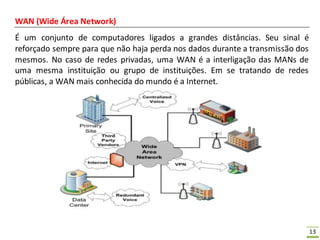

WAN (Wide Área Network)
É um conjunto de computadores ligados a grandes distâncias. Seu sinal é
reforçado sempre para que não haja perda nos dados durante a transmissão dos
mesmos. No caso de redes privadas, uma WAN é a interligação das MANs de
uma mesma instituição ou grupo de instituições. Em se tratando de redes
públicas, a WAN mais conhecida do mundo é a Internet.
14

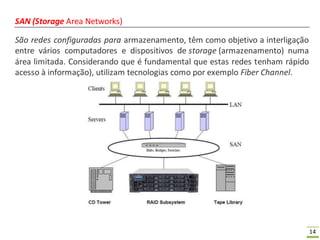

SAN (Storage Area Networks)
São redes configuradas para armazenamento, têm como objetivo a interligação
entre vários computadores e dispositivos de storage (armazenamento) numa
área limitada. Considerando que é fundamental que estas redes tenham rápido
acesso à informação), utilizam tecnologias como por exemplo Fiber Channel.
15

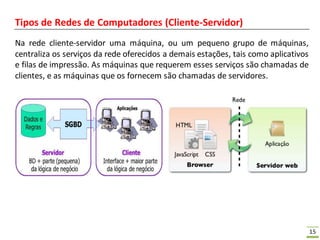

Tipos de Redes de Computadores (Cliente-Servidor)
Na rede cliente-servidor uma máquina, ou um pequeno grupo de máquinas,
centraliza os serviços da rede oferecidos a demais estações, tais como aplicativos
e filas de impressão. As máquinas que requerem esses serviços são chamadas de
clientes, e as máquinas que os fornecem são chamadas de servidores.
16

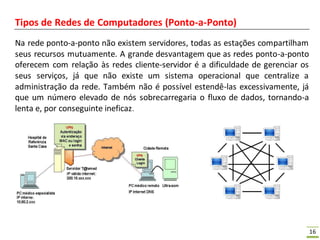

Tipos de Redes de Computadores (Ponto-a-Ponto)
Na rede ponto-a-ponto não existem servidores, todas as estações compartilham
seus recursos mutuamente. A grande desvantagem que as redes ponto-a-ponto
oferecem com relação às redes cliente-servidor é a dificuldade de gerenciar os
seus serviços, já que não existe um sistema operacional que centralize a
administração da rede. Também não é possível estendê-las excessivamente, já
que um número elevado de nós sobrecarregaria o fluxo de dados, tornando-a
lenta e, por conseguinte ineficaz.
17
Redes de Acesso e Meio Físico
● Redes de acesso residencial
● Redes de acesso empresarial (escolas, empresas)
● Redes de acesso sem fio
Questões a serem consideradas:
➢Largura de banda
➢Acesso compartilhado ou dedicado?
18

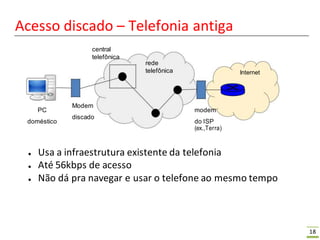

Acesso discado – Telefonia antiga
central
telefônica
rede
telefônica Internet
PC
Modem
modem
discado
doméstico do ISP
(ex.,Terra)
● Usa a infraestrutura existente da telefonia
● Até 56kbps de acesso
● Não dá pra navegar e usar o telefone ao mesmo tempo
19

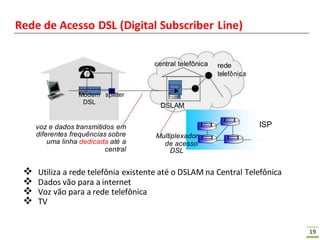

Rede de Acesso DSL (Digital Subscriber Line)
Modem splitter
DSL
voz e dados transmitidos em
diferentes frequências sobre
uma linha dedicada até a
central
central telefônica rede
telefônica
DSLAM
ISP
Multiplexador
de acesso
DSL
 Utiliza a rede telefônia existente até o DSLAM na Central Telefônica
 Dados vão para a internet
 Voz vão para a rede telefônica
 TV
20

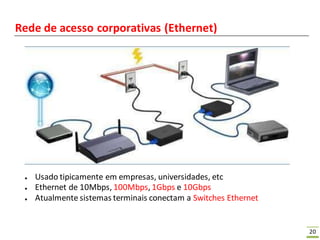

Rede de acesso corporativas (Ethernet)
● Usado tipicamente em empresas, universidades, etc
● Ethernet de 10Mbps, 100Mbps, 1Gbps e 10Gbps
● Atualmente sistemas terminais conectam a Switches Ethernet
21
Redes de acesso sem fio (Wirelles)

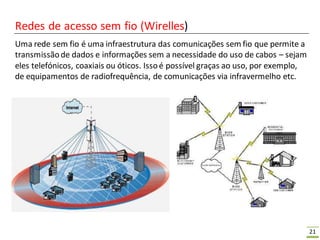

Uma rede sem fio é uma infraestrutura das comunicações sem fio que permite a
transmissãode dados e informações sem a necessidade do uso de cabos – sejam
eles telefónicos, coaxiais ou óticos. Issoé possível graças ao uso, por exemplo,
de equipamentos de radiofrequência, de comunicações via infravermelho etc.
22
WiMAX

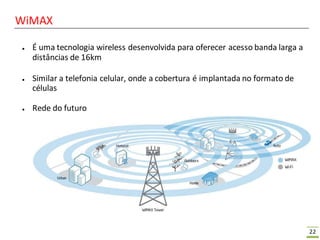

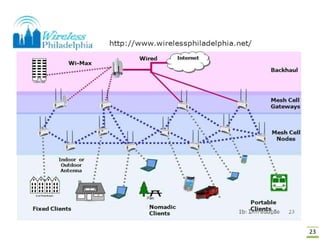

● É uma tecnologia wireless desenvolvida para oferecer acesso banda larga a
distâncias de 16km
● Similar a telefonia celular, onde a cobertura é implantada no formato de
células
● Rede do futuro
23
24
Meios Físicos – Par trançado
● Bit: Propaga-se entre o transmissore o receptor
● Enlace Físico: está entre o transmissore o receptor
● Meios guiados: propagam-seem meios sólidos: cobre,
fibra, cabo coaxial
● Meios não guiados: propagam-selivremente: rádio

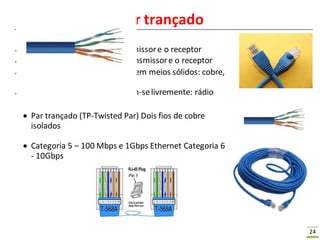

 Par trançado (TP-Twisted Par) Dois fios de cobre
isolados
 Categoria 5 – 100 Mbps e 1Gbps Ethernet Categoria 6
- 10Gbps
25
Meios Físicos – cabo coaxial

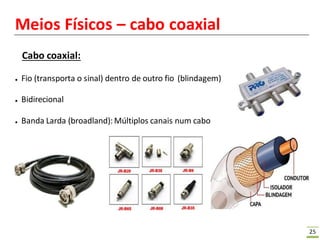

Cabo coaxial:
● Fio (transporta o sinal) dentro de outro fio (blindagem)
● Bidirecional
● Banda Larda (broadland):Múltiplos canais num cabo
26

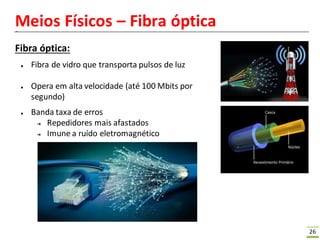

Meios Físicos – Fibra óptica
-
Fibra óptica:
● Fibra de vidro que transporta pulsos de luz
● Opera em alta velocidade (até 100 Mbits por
segundo)
● Banda taxa de erros
➔ Repedidores mais afastados
➔ Imune a ruído eletromagnético
27

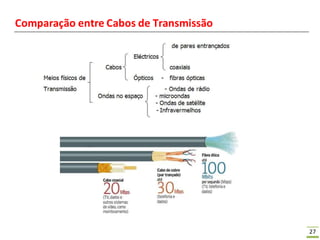

Comparação entre Cabos de Transmissão
28
29
Meios Físicos
Rádio:
● Sinal transportado em ondas
eletromagnéticas
● Não há “fio” físico
● Biredicional
Tipos de enlaces:
➔ Microondas (Antenas de Rádio)
➔ WiFi (Residencial) – WiMax (Urbano)
➔ Celular
➔ Satélite
30
Topologia de Rede

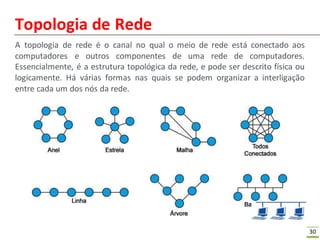

A topologia de rede é o canal no qual o meio de rede está conectado aos
computadores e outros componentes de uma rede de computadores.
Essencialmente, é a estrutura topológica da rede, e pode ser descrito física ou
logicamente. Há várias formas nas quais se podem organizar a interligação
entre cada um dos nós da rede.
31
Barramento ou Linear
 Todos os computadores são ligados fisicamente a um mesmo cabo,
com isso, nenhum computador pode usá-lo enquanto uma
comunicação está sendo efetuada.
32
Estrela

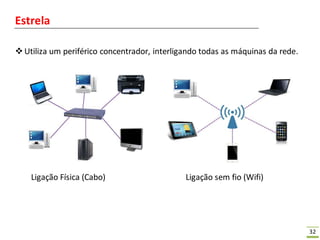

Utiliza um periférico concentrador, interligando todas as máquinas da rede.
Ligação Física (Cabo) Ligação sem fio (Wifi)
33
Anel

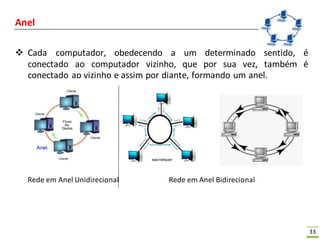

 Cada computador, obedecendo a um determinado sentido, é
conectado ao computador vizinho, que por sua vez, também é
conectado ao vizinho e assim por diante, formando um anel.
Rede em Anel Unidirecional Rede em Anel Bidirecional
34

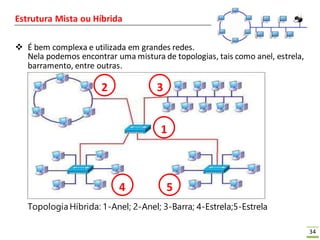

Estrutura Mista ou Híbrida
 É bem complexa e utilizada em grandes redes.
Nela podemos encontrar uma mistura de topologias, tais como anel, estrela,
barramento, entre outras.
Topologia Híbrida: 1-Anel; 2-Anel; 3-Barra; 4-Estrela;5-Estrela
1
5
4
3
2
35
Grafo ou Malha

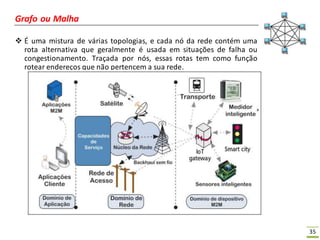

 É uma mistura de várias topologias, e cada nó da rede contém uma
rota alternativa que geralmente é usada em situações de falha ou
congestionamento. Traçada por nós, essas rotas tem como função
rotear endereços que não pertencem a sua rede.
36
Equipamentos de Rede
● Para que uma rede de computadores possa funcionar é necessário que
existam, além do cabeamento propriamente dito, dispositivos de hardware e
software cuja função é controlar a comunicação entre os diversos
componentes da rede.
● Vários dispositivos são usados em uma rede, cada um deles possuindo
funções específicas.
37
Repetidores (REPEATER)

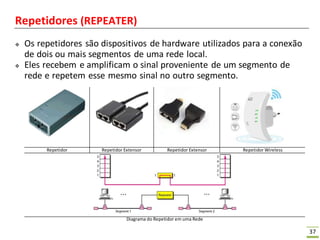

 Os repetidores são dispositivos de hardware utilizados para a conexão
de dois ou mais segmentos de uma rede local.
 Eles recebem e amplificam o sinal proveniente de um segmento de
rede e repetem esse mesmo sinal no outro segmento.
Repetidor Repetidor Extensor Repetidor Extensor Repetidor Wireless
Diagrama do Repetidor em uma Rede
38
Modem

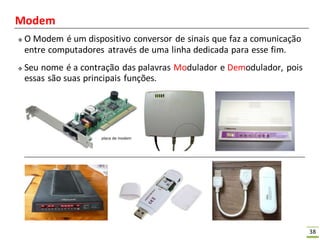

 O Modem é um dispositivo conversor de sinais que faz a comunicação
entre computadores através de uma linha dedicada para esse fim.
 Seu nome é a contração das palavras Modulador e Demodulador, pois
essas são suas principais funções.
39
Hub

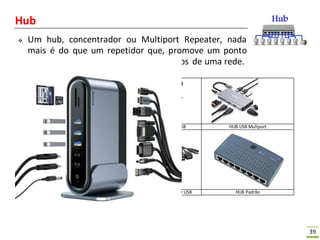

 Um hub, concentrador ou Multiport Repeater, nada
mais é do que um repetidor que, promove um ponto
de conexão física entre os equipamentos de uma rede.
HUB Padrão HUB Extensor USB Modem USB HUB USB Multport
HUB USB Multport HUB USB Multport HUB Extensor USB HUB Padrão
40
Switch
 Trata-se de uma evolução do hub
 O switch permite a troca de mensagens entre
várias estações ao mesmo tempo
41

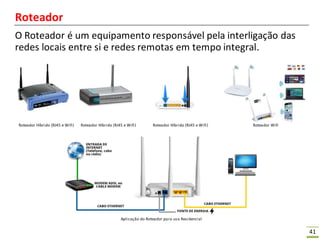

Roteador
O Roteador é um equipamento responsável pela interligação das
redes locais entre si e redes remotas em tempo integral.
Roteador Híbrido (RJ45 e Wifi) Roteador Híbrido (RJ45 e Wifi) Roteador Híbrido (RJ45 e Wifi) Roteador Wifi
Aplicação do Roteador para uso Residencial
42

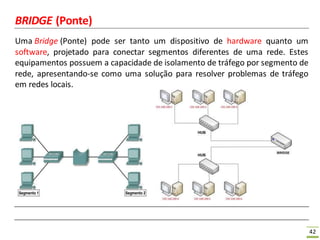

BRIDGE (Ponte)
Uma Bridge (Ponte) pode ser tanto um dispositivo de hardware quanto um
software, projetado para conectar segmentos diferentes de uma rede. Estes
equipamentos possuem a capacidade de isolamento de tráfego por segmento de
rede, apresentando-se como uma solução para resolver problemas de tráfego
em redes locais.
43
Gateway
Em telecomunicações, o termo em inglês Gateway (Ponte de ligação)
refere-se a um hardware de rede ou a um software de controle (web

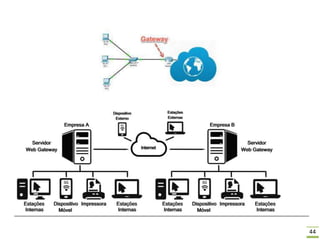

Gateway) que possui os seguintes significados:
 Como hardware - usa dispositivos como tradutores de protocolo,
dispositivos de comparação de impedância, conversores de taxas,
isoladores de falhas ou tradutores de sinais , conexão entre redes de
padrões diferentes, quando necessário para
fornecer interoperabilidade de sistemas.
 Como programa de computador é configurado para realizar tarefas
de controle de tráfego de rede e comutação de informações
(pacotes) para diferentes redes.
44
45

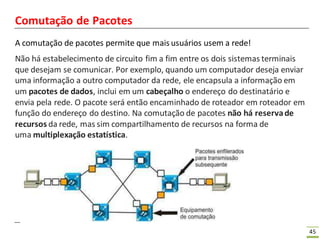

Comutação de Pacotes
A comutação de pacotes permite que mais usuários usem a rede!
Não há estabelecimento de circuito fim a fim entre os dois sistemas terminais
que desejam se comunicar. Por exemplo, quando um computador deseja enviar
uma informação a outro computador da rede, ele encapsula a informação em
um pacotes de dados, inclui em um cabeçalho o endereço do destinatário e
envia pela rede. O pacote será então encaminhado de roteador em roteador em
função do endereço do destino. Na comutação de pacotes não há reservade
recursos da rede, mas sim compartilhamento de recursos na forma de
uma multiplexação estatística.
46

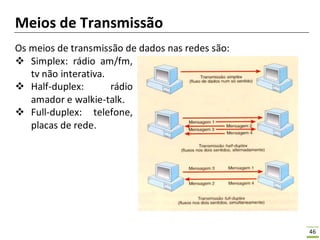

Meios de Transmissão
Os meios de transmissão de dados nas redes são:
 Simplex: rádio am/fm,
tv não interativa.
 Half-duplex: rádio
amador e walkie-talk.
 Full-duplex: telefone,
placas de rede.

Mais conteúdo relacionado

Mais procurados

Modelo TCP/IP
Modelo TCP/IPModelo TCP/IP
Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1
Luis Ferreira

Apresentação de Redes
Apresentação de RedesApresentação de Redes
Apresentação de Redes
CDP_Online

Topologias de rede
Topologias de redeTopologias de rede
Topologias de rede
Susana Oliveira

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes
Wellington Oliveira

Componentes de uma Rede de computadores
Componentes de uma Rede de computadoresComponentes de uma Rede de computadores
Componentes de uma Rede de computadores
Felipe Silva

Aula1 historia das redes
Aula1   historia das redesAula1   historia das redes
Aula1 historia das redes
Berenildo Felix JR

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores
Jairo Soares Dolores Mosca

Ambiente wifi
Ambiente wifiAmbiente wifi
Aula 01 - Introdução ao curso - Projeto de Redes de Computadores
Aula 01 - Introdução ao curso - Projeto de Redes de ComputadoresAula 01 - Introdução ao curso - Projeto de Redes de Computadores
Aula 01 - Introdução ao curso - Projeto de Redes de Computadores
Dalton Martins

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores
Elaine Cecília Gatto

Protocolo TCP/IP
Protocolo TCP/IPProtocolo TCP/IP
Protocolo TCP/IP
Fernando Costa

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Aron Sporkens

Redes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redesRedes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redes
Mauro Pereira

Redes de Computadores - Aula 02
Redes de Computadores - Aula 02Redes de Computadores - Aula 02
Redes de Computadores - Aula 02
thomasdacosta

Redes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de DadosRedes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de Dados
Mauro Tapajós

Calculo de endereço ip
Calculo de endereço ipCalculo de endereço ip
Calculo de endereço ip
Marcelo Vicente Freire Alves

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores
LucasMansueto

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos
Mauro Pereira

Apresentação sobre ipv6
Apresentação sobre ipv6Apresentação sobre ipv6
Apresentação sobre ipv6
Leandro Rodrigues


Mais procurados (20)

Modelo TCP/IP
Modelo TCP/IPModelo TCP/IP
Modelo TCP/IP

Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1

Apresentação de Redes
Apresentação de RedesApresentação de Redes
Apresentação de Redes

Topologias de rede
Topologias de redeTopologias de rede
Topologias de rede

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes

Componentes de uma Rede de computadores
Componentes de uma Rede de computadoresComponentes de uma Rede de computadores
Componentes de uma Rede de computadores

Aula1 historia das redes
Aula1   historia das redesAula1   historia das redes
Aula1 historia das redes

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores

Ambiente wifi
Ambiente wifiAmbiente wifi
Ambiente wifi

Aula 01 - Introdução ao curso - Projeto de Redes de Computadores
Aula 01 - Introdução ao curso - Projeto de Redes de ComputadoresAula 01 - Introdução ao curso - Projeto de Redes de Computadores
Aula 01 - Introdução ao curso - Projeto de Redes de Computadores

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores

Protocolo TCP/IP
Protocolo TCP/IPProtocolo TCP/IP
Protocolo TCP/IP

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Redes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redesRedes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redes

Redes de Computadores - Aula 02
Redes de Computadores - Aula 02Redes de Computadores - Aula 02
Redes de Computadores - Aula 02

Redes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de DadosRedes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de Dados

Calculo de endereço ip
Calculo de endereço ipCalculo de endereço ip
Calculo de endereço ip

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos

Apresentação sobre ipv6
Apresentação sobre ipv6Apresentação sobre ipv6
Apresentação sobre ipv6


Semelhante a Redes de computadores 1 - Conceitos Gerais

REDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptxREDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptx
JonasVimbane

Fsi 05 - capitulo 6
Fsi  05 -  capitulo 6Fsi  05 -  capitulo 6
Fsi 05 - capitulo 6
Caroline Raquel Rodrigues

Apresentação redes computacionais
Apresentação redes computacionaisApresentação redes computacionais
Apresentação redes computacionais
kylsonestellfran

Informática Aplicada - Redes
Informática Aplicada - RedesInformática Aplicada - Redes
Informática Aplicada - Redes
Ricardo de Moraes

Aulas 6 e 7 - Redes e Telecomunicações
Aulas 6 e 7 - Redes e TelecomunicaçõesAulas 6 e 7 - Redes e Telecomunicações
Aulas 6 e 7 - Redes e Telecomunicações
Jocelma Rios

Introdução a redes
Introdução a redesIntrodução a redes
Introdução a redes
AlexJSouza

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Weslley Andrade

Introdução rede- I unidade
Introdução rede- I unidadeIntrodução rede- I unidade
Introdução rede- I unidade
João Freire Abramowicz

ApresentaçAo Final De Redes
ApresentaçAo Final De RedesApresentaçAo Final De Redes
ApresentaçAo Final De Redes
allanzinhuu

Apresentaçao Final De Redes
Apresentaçao Final De RedesApresentaçao Final De Redes
Apresentaçao Final De Redes
guesta9bd8d

Introducao redes
Introducao redesIntroducao redes
Introducao redes
Sergio Amaral

Unidade iv comunicação de dados
Unidade iv   comunicação de dadosUnidade iv   comunicação de dados
Unidade iv comunicação de dados
Daniel Moura

Conceitos básicos 01
Conceitos básicos   01Conceitos básicos   01
Conceitos básicos 01
Mário Salumbongo Pereira

Rede de computadores_-_conceitos
Rede de computadores_-_conceitosRede de computadores_-_conceitos
Rede de computadores_-_conceitos
cristiano_infosys

Imurl slides
Imurl slidesImurl slides
Imurl slides
Pelo Siro

01 - Fundamentos.pdf
01 - Fundamentos.pdf01 - Fundamentos.pdf
01 - Fundamentos.pdf
edsonjcg

Redes
RedesRedes
Redes
Nuno Sousa

Rede
RedeRede
Mini curso redes_computadores
Mini curso redes_computadoresMini curso redes_computadores
Mini curso redes_computadores
elgi.elgi

Comunicação de Dados - Modulo 5
 Comunicação de Dados - Modulo 5 Comunicação de Dados - Modulo 5
Comunicação de Dados - Modulo 5
Mariana Hiyori


Semelhante a Redes de computadores 1 - Conceitos Gerais (20)

REDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptxREDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptx

Fsi 05 - capitulo 6
Fsi  05 -  capitulo 6Fsi  05 -  capitulo 6
Fsi 05 - capitulo 6

Apresentação redes computacionais
Apresentação redes computacionaisApresentação redes computacionais
Apresentação redes computacionais

Informática Aplicada - Redes
Informática Aplicada - RedesInformática Aplicada - Redes
Informática Aplicada - Redes

Aulas 6 e 7 - Redes e Telecomunicações
Aulas 6 e 7 - Redes e TelecomunicaçõesAulas 6 e 7 - Redes e Telecomunicações
Aulas 6 e 7 - Redes e Telecomunicações

Introdução a redes
Introdução a redesIntrodução a redes
Introdução a redes

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Introdução rede- I unidade
Introdução rede- I unidadeIntrodução rede- I unidade
Introdução rede- I unidade

ApresentaçAo Final De Redes
ApresentaçAo Final De RedesApresentaçAo Final De Redes
ApresentaçAo Final De Redes

Apresentaçao Final De Redes
Apresentaçao Final De RedesApresentaçao Final De Redes
Apresentaçao Final De Redes

Introducao redes
Introducao redesIntroducao redes
Introducao redes

Unidade iv comunicação de dados
Unidade iv   comunicação de dadosUnidade iv   comunicação de dados
Unidade iv comunicação de dados

Conceitos básicos 01
Conceitos básicos   01Conceitos básicos   01
Conceitos básicos 01

Rede de computadores_-_conceitos
Rede de computadores_-_conceitosRede de computadores_-_conceitos
Rede de computadores_-_conceitos

Imurl slides
Imurl slidesImurl slides
Imurl slides

01 - Fundamentos.pdf
01 - Fundamentos.pdf01 - Fundamentos.pdf
01 - Fundamentos.pdf

Redes
RedesRedes
Redes

Rede
RedeRede
Rede

Mini curso redes_computadores
Mini curso redes_computadoresMini curso redes_computadores
Mini curso redes_computadores

Comunicação de Dados - Modulo 5
 Comunicação de Dados - Modulo 5 Comunicação de Dados - Modulo 5
Comunicação de Dados - Modulo 5


Mais de José Ronaldo Trajano

Dispositivos de Entrada e Saída de Dados
Dispositivos de Entrada e Saída de DadosDispositivos de Entrada e Saída de Dados
Dispositivos de Entrada e Saída de Dados
José Ronaldo Trajano

O que é o Computador
O que é o ComputadorO que é o Computador
O que é o Computador
José Ronaldo Trajano

Redes de Computadores 2 - Conceitos Gerais
Redes de Computadores 2 - Conceitos GeraisRedes de Computadores 2 - Conceitos Gerais
Redes de Computadores 2 - Conceitos Gerais
José Ronaldo Trajano

Redes de computadores 2 - Protocolos
Redes de computadores 2 - ProtocolosRedes de computadores 2 - Protocolos
Redes de computadores 2 - Protocolos
José Ronaldo Trajano

Aula criando uma sala de aula com o whats app
Aula criando uma sala de aula com o whats appAula criando uma sala de aula com o whats app
Aula criando uma sala de aula com o whats app
José Ronaldo Trajano

Aula lista de contatos para whats app1
Aula lista de contatos para whats app1Aula lista de contatos para whats app1
Aula lista de contatos para whats app1
José Ronaldo Trajano

Aula criando uma_avaliacao_com_google_forms
Aula criando uma_avaliacao_com_google_formsAula criando uma_avaliacao_com_google_forms
Aula criando uma_avaliacao_com_google_forms
José Ronaldo Trajano


Mais de José Ronaldo Trajano (7)

Dispositivos de Entrada e Saída de Dados
Dispositivos de Entrada e Saída de DadosDispositivos de Entrada e Saída de Dados
Dispositivos de Entrada e Saída de Dados

O que é o Computador
O que é o ComputadorO que é o Computador
O que é o Computador

Redes de Computadores 2 - Conceitos Gerais
Redes de Computadores 2 - Conceitos GeraisRedes de Computadores 2 - Conceitos Gerais
Redes de Computadores 2 - Conceitos Gerais

Redes de computadores 2 - Protocolos
Redes de computadores 2 - ProtocolosRedes de computadores 2 - Protocolos
Redes de computadores 2 - Protocolos

Aula criando uma sala de aula com o whats app
Aula criando uma sala de aula com o whats appAula criando uma sala de aula com o whats app
Aula criando uma sala de aula com o whats app

Aula lista de contatos para whats app1
Aula lista de contatos para whats app1Aula lista de contatos para whats app1
Aula lista de contatos para whats app1

Aula criando uma_avaliacao_com_google_forms
Aula criando uma_avaliacao_com_google_formsAula criando uma_avaliacao_com_google_forms
Aula criando uma_avaliacao_com_google_forms


Redes de computadores 1 - Conceitos Gerais

  • 1. 1 Redes de Computadores 1 Redes – Conceitos Gerais José Ronaldo Trajano
  • 2. 2 Rede de Computadores Rede de computadores ou Rede de dados, na informática e na telecomunicação é um conjunto de dois ou mais dispositivos eletrônicos de computação (ou módulos processadores ou nós da rede) interligados por um sistema de comunicação digital (ou link de dados), guiados por um conjunto de regras (protocolo de rede) para compartilhar entre si informação, serviços e, recursos físicos e lógicos. Estes podem ser do tipo: dados, impressoras, mensagens (e- mails), entre outros. As conexões podem ser estabelecidas usando mídia de cabo ou mídia sem fio.
  • 3. 3 A teoria de redes de computadores pode ser dividida em três partes: Estrutura física Topologia Protocolos
  • 4. 4 Estrutura Física Existem diversos tamanhos e tipos de redes, mas o ponto de partida para elas é o mesmo: a necessidade de comunicação entre dois ou mais computadores. As formas de conexão podem ser as mais variadas, desde pares de cabos e de baixo custo, passando pelos cabos coaxiais e fibras óticas até equipamentos sem fio. Há ainda outros componentes utilizados para expandir a capacidade da rede. Entre esses componentes, podemos destacar:  Servidor  Cliente  Cabos  Interfaces de Rede
  • 5. 5 Servidor de Rede Servidor: máquina central responsável por disponibilizar recursos e serviços na maioria das redes. Sua função á agir como fonte de dados para as configurações da rede, armazenamento de dados e plataforma para rodar aplicativos, além de possuir mecanismos de autenticação e controle de acesso – evitando assim que usuários acessem recursos não autorizados. Existem diversos tipos de servidores, a escolha depende da necessidade e do tamanho da rede em que será instalado. Exemplos de servidores:  Servidor de arquivos  Servidor de impressão  Servidor de aplicações  Servidor de correio eletrônico  Servidor de fax  Servidor de comunicação.
  • 6. 6 Cliente da Rede Cliente é a máquina que utilizará a rede em questão. É com ela que o usuário vai acessar os recursos disponíveis, como serviços, programas e dispositivos de armazenamento no servidor, em outras maquinas cliente ou em dispositivos autônomos como fax ou impressoras remotas.
  • 7. 7 Cabos de Redes São o meio físico por meio dos quais os dados serão transmitidos. Veja na tabela os diferentes tipos e padrões:
  • 8. 8 Interface de Rede É o hardware responsável pela conexão entre as máquinas, agindo como porta de entrada e saída para acesso ao “espaço público” da rede.
  • 9. 9 A estrutura física de uma rede de computadores com relação a sua abrangência pode ser dividida em: PAN (Personal Area Network) LAN (Local Area Network) MAN (Metropolitan Area Nerwork) WAN (Wide Area Network)
  • 10. 10 PAN (Personal Area Network) Rede de Área Pessoal (residencial) - Esta rede tem como função ligar aparelhos de uso pessoal (computadores, notebooks, smartphones e tablets) através de uma conexão sem fio, alcançando uma área geográfica de até 10 metros, ou com cabeamento.
  • 11. 11 LAN (Local Area Network) É um conjunto de computadores ligados em uma pequena região. São sinônimos de Rede LAN – Rede Local, Rede Interna, Ethernet, Intranet.
  • 12. 12 MAN (Metropolitan Área Network) É uma rede que visa cobrir uma área urbana com aproximadamente 30 Km de raio. Normalmente é composta pela interligação de todas as redes locais de uma mesma empresa, na mesma região metropolitana.
  • 13. 13 WAN (Wide Área Network) É um conjunto de computadores ligados a grandes distâncias. Seu sinal é reforçado sempre para que não haja perda nos dados durante a transmissão dos mesmos. No caso de redes privadas, uma WAN é a interligação das MANs de uma mesma instituição ou grupo de instituições. Em se tratando de redes públicas, a WAN mais conhecida do mundo é a Internet.
  • 14. 14 SAN (Storage Area Networks) São redes configuradas para armazenamento, têm como objetivo a interligação entre vários computadores e dispositivos de storage (armazenamento) numa área limitada. Considerando que é fundamental que estas redes tenham rápido acesso à informação), utilizam tecnologias como por exemplo Fiber Channel.
  • 15. 15 Tipos de Redes de Computadores (Cliente-Servidor) Na rede cliente-servidor uma máquina, ou um pequeno grupo de máquinas, centraliza os serviços da rede oferecidos a demais estações, tais como aplicativos e filas de impressão. As máquinas que requerem esses serviços são chamadas de clientes, e as máquinas que os fornecem são chamadas de servidores.
  • 16. 16 Tipos de Redes de Computadores (Ponto-a-Ponto) Na rede ponto-a-ponto não existem servidores, todas as estações compartilham seus recursos mutuamente. A grande desvantagem que as redes ponto-a-ponto oferecem com relação às redes cliente-servidor é a dificuldade de gerenciar os seus serviços, já que não existe um sistema operacional que centralize a administração da rede. Também não é possível estendê-las excessivamente, já que um número elevado de nós sobrecarregaria o fluxo de dados, tornando-a lenta e, por conseguinte ineficaz.
  • 17. 17 Redes de Acesso e Meio Físico ● Redes de acesso residencial ● Redes de acesso empresarial (escolas, empresas) ● Redes de acesso sem fio Questões a serem consideradas: ➢Largura de banda ➢Acesso compartilhado ou dedicado?
  • 18. 18 Acesso discado – Telefonia antiga central telefônica rede telefônica Internet PC Modem modem discado doméstico do ISP (ex.,Terra) ● Usa a infraestrutura existente da telefonia ● Até 56kbps de acesso ● Não dá pra navegar e usar o telefone ao mesmo tempo
  • 19. 19 Rede de Acesso DSL (Digital Subscriber Line) Modem splitter DSL voz e dados transmitidos em diferentes frequências sobre uma linha dedicada até a central central telefônica rede telefônica DSLAM ISP Multiplexador de acesso DSL  Utiliza a rede telefônia existente até o DSLAM na Central Telefônica  Dados vão para a internet  Voz vão para a rede telefônica  TV
  • 20. 20 Rede de acesso corporativas (Ethernet) ● Usado tipicamente em empresas, universidades, etc ● Ethernet de 10Mbps, 100Mbps, 1Gbps e 10Gbps ● Atualmente sistemas terminais conectam a Switches Ethernet
  • 21. 21 Redes de acesso sem fio (Wirelles) Uma rede sem fio é uma infraestrutura das comunicações sem fio que permite a transmissãode dados e informações sem a necessidade do uso de cabos – sejam eles telefónicos, coaxiais ou óticos. Issoé possível graças ao uso, por exemplo, de equipamentos de radiofrequência, de comunicações via infravermelho etc.
  • 22. 22 WiMAX ● É uma tecnologia wireless desenvolvida para oferecer acesso banda larga a distâncias de 16km ● Similar a telefonia celular, onde a cobertura é implantada no formato de células ● Rede do futuro
  • 23. 23
  • 24. 24 Meios Físicos – Par trançado ● Bit: Propaga-se entre o transmissore o receptor ● Enlace Físico: está entre o transmissore o receptor ● Meios guiados: propagam-seem meios sólidos: cobre, fibra, cabo coaxial ● Meios não guiados: propagam-selivremente: rádio  Par trançado (TP-Twisted Par) Dois fios de cobre isolados  Categoria 5 – 100 Mbps e 1Gbps Ethernet Categoria 6 - 10Gbps
  • 25. 25 Meios Físicos – cabo coaxial Cabo coaxial: ● Fio (transporta o sinal) dentro de outro fio (blindagem) ● Bidirecional ● Banda Larda (broadland):Múltiplos canais num cabo
  • 26. 26 Meios Físicos – Fibra óptica - Fibra óptica: ● Fibra de vidro que transporta pulsos de luz ● Opera em alta velocidade (até 100 Mbits por segundo) ● Banda taxa de erros ➔ Repedidores mais afastados ➔ Imune a ruído eletromagnético
  • 27. 27 Comparação entre Cabos de Transmissão
  • 28. 28
  • 29. 29 Meios Físicos Rádio: ● Sinal transportado em ondas eletromagnéticas ● Não há “fio” físico ● Biredicional Tipos de enlaces: ➔ Microondas (Antenas de Rádio) ➔ WiFi (Residencial) – WiMax (Urbano) ➔ Celular ➔ Satélite
  • 30. 30 Topologia de Rede A topologia de rede é o canal no qual o meio de rede está conectado aos computadores e outros componentes de uma rede de computadores. Essencialmente, é a estrutura topológica da rede, e pode ser descrito física ou logicamente. Há várias formas nas quais se podem organizar a interligação entre cada um dos nós da rede.
  • 31. 31 Barramento ou Linear  Todos os computadores são ligados fisicamente a um mesmo cabo, com isso, nenhum computador pode usá-lo enquanto uma comunicação está sendo efetuada.
  • 32. 32 Estrela Utiliza um periférico concentrador, interligando todas as máquinas da rede. Ligação Física (Cabo) Ligação sem fio (Wifi)
  • 33. 33 Anel  Cada computador, obedecendo a um determinado sentido, é conectado ao computador vizinho, que por sua vez, também é conectado ao vizinho e assim por diante, formando um anel. Rede em Anel Unidirecional Rede em Anel Bidirecional
  • 34. 34 Estrutura Mista ou Híbrida  É bem complexa e utilizada em grandes redes. Nela podemos encontrar uma mistura de topologias, tais como anel, estrela, barramento, entre outras. Topologia Híbrida: 1-Anel; 2-Anel; 3-Barra; 4-Estrela;5-Estrela 1 5 4 3 2
  • 35. 35 Grafo ou Malha  É uma mistura de várias topologias, e cada nó da rede contém uma rota alternativa que geralmente é usada em situações de falha ou congestionamento. Traçada por nós, essas rotas tem como função rotear endereços que não pertencem a sua rede.
  • 36. 36 Equipamentos de Rede ● Para que uma rede de computadores possa funcionar é necessário que existam, além do cabeamento propriamente dito, dispositivos de hardware e software cuja função é controlar a comunicação entre os diversos componentes da rede. ● Vários dispositivos são usados em uma rede, cada um deles possuindo funções específicas.
  • 37. 37 Repetidores (REPEATER)  Os repetidores são dispositivos de hardware utilizados para a conexão de dois ou mais segmentos de uma rede local.  Eles recebem e amplificam o sinal proveniente de um segmento de rede e repetem esse mesmo sinal no outro segmento. Repetidor Repetidor Extensor Repetidor Extensor Repetidor Wireless Diagrama do Repetidor em uma Rede
  • 38. 38 Modem  O Modem é um dispositivo conversor de sinais que faz a comunicação entre computadores através de uma linha dedicada para esse fim.  Seu nome é a contração das palavras Modulador e Demodulador, pois essas são suas principais funções.
  • 39. 39 Hub  Um hub, concentrador ou Multiport Repeater, nada mais é do que um repetidor que, promove um ponto de conexão física entre os equipamentos de uma rede. HUB Padrão HUB Extensor USB Modem USB HUB USB Multport HUB USB Multport HUB USB Multport HUB Extensor USB HUB Padrão
  • 40. 40 Switch  Trata-se de uma evolução do hub  O switch permite a troca de mensagens entre várias estações ao mesmo tempo
  • 41. 41 Roteador O Roteador é um equipamento responsável pela interligação das redes locais entre si e redes remotas em tempo integral. Roteador Híbrido (RJ45 e Wifi) Roteador Híbrido (RJ45 e Wifi) Roteador Híbrido (RJ45 e Wifi) Roteador Wifi Aplicação do Roteador para uso Residencial
  • 42. 42 BRIDGE (Ponte) Uma Bridge (Ponte) pode ser tanto um dispositivo de hardware quanto um software, projetado para conectar segmentos diferentes de uma rede. Estes equipamentos possuem a capacidade de isolamento de tráfego por segmento de rede, apresentando-se como uma solução para resolver problemas de tráfego em redes locais.
  • 43. 43 Gateway Em telecomunicações, o termo em inglês Gateway (Ponte de ligação) refere-se a um hardware de rede ou a um software de controle (web Gateway) que possui os seguintes significados:  Como hardware - usa dispositivos como tradutores de protocolo, dispositivos de comparação de impedância, conversores de taxas, isoladores de falhas ou tradutores de sinais , conexão entre redes de padrões diferentes, quando necessário para fornecer interoperabilidade de sistemas.  Como programa de computador é configurado para realizar tarefas de controle de tráfego de rede e comutação de informações (pacotes) para diferentes redes.
  • 44. 44
  • 45. 45 Comutação de Pacotes A comutação de pacotes permite que mais usuários usem a rede! Não há estabelecimento de circuito fim a fim entre os dois sistemas terminais que desejam se comunicar. Por exemplo, quando um computador deseja enviar uma informação a outro computador da rede, ele encapsula a informação em um pacotes de dados, inclui em um cabeçalho o endereço do destinatário e envia pela rede. O pacote será então encaminhado de roteador em roteador em função do endereço do destino. Na comutação de pacotes não há reservade recursos da rede, mas sim compartilhamento de recursos na forma de uma multiplexação estatística.
  • 46. 46 Meios de Transmissão Os meios de transmissão de dados nas redes são:  Simplex: rádio am/fm, tv não interativa.  Half-duplex: rádio amador e walkie-talk.  Full-duplex: telefone, placas de rede.
