REDES Protocolos de Redes

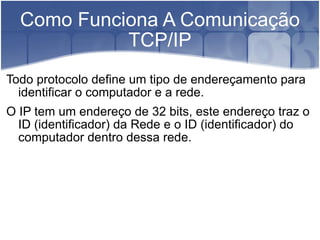

Como Funciona A Comunicação TCP/IP Todo protocolo define um tipo de endereçamento para identificar o computador e a rede. O IP tem um endereço de 32 bits, este endereço traz o ID (identificador) da Rede e o ID (identificador) do computador dentro dessa rede.

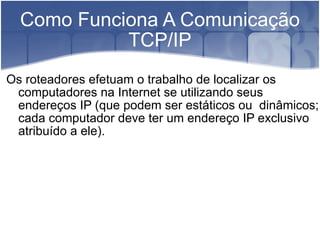

Como Funciona A Comunicação TCP/IP Os roteadores efetuam o trabalho de localizar os computadores na Internet se utilizando seus endereços IP (que podem ser estáticos ou  dinâmicos; cada computador deve ter um endereço IP exclusivo atribuído a ele).

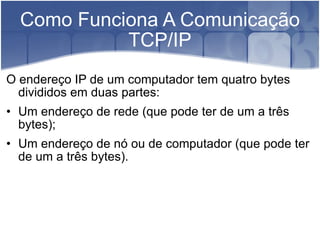

Como Funciona A Comunicação TCP/IP O endereço IP de um computador tem quatro bytes divididos em duas partes:  Um endereço de rede (que pode ter de um a três bytes); Um endereço de nó ou de computador (que pode ter de um a três bytes).

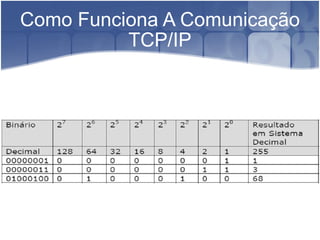

Como Funciona A Comunicação TCP/IP

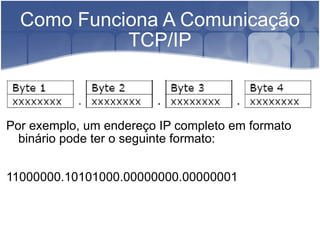

Como Funciona A Comunicação TCP/IP Por exemplo, um endereço IP completo em formato binário pode ter o seguinte formato:  11000000.10101000.00000000.00000001

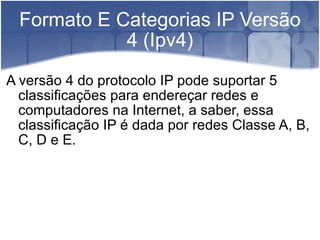

Formato E Categorias IP Versão 4 (Ipv4) A versão 4 do protocolo IP pode suportar 5 classificações para endereçar redes e computadores na Internet, a saber, essa classificação IP é dada por redes Classe A, B, C, D e E.

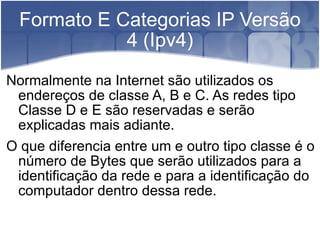

Formato E Categorias IP Versão 4 (Ipv4) Normalmente na Internet são utilizados os endereços de classe A, B e C. As redes tipo Classe D e E são reservadas e serão explicadas mais adiante. O que diferencia entre um e outro tipo classe é o número de Bytes que serão utilizados para a identificação da rede e para a identificação do computador dentro dessa rede.
Redes Classe A Esta classe foi definida como tendo o primeiro bit do número IP como sendo igual a zero.  Com isso o primeiro número IP somente poderá variar de 1 até 126.

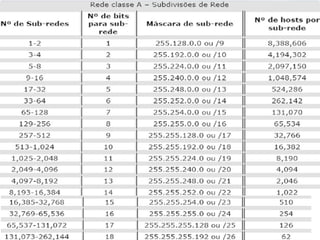

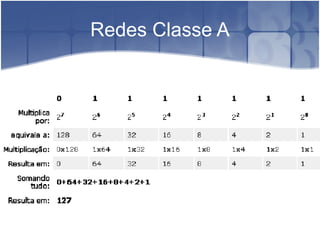

Redes Classe A

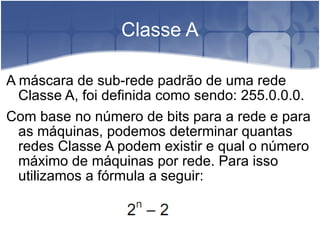

Classe A A máscara de sub-rede padrão de uma rede Classe A, foi definida como sendo: 255.0.0.0. Com base no número de bits para a rede e para as máquinas, podemos determinar quantas redes Classe A podem existir e qual o número máximo de máquinas por rede. Para isso utilizamos a fórmula a seguir:

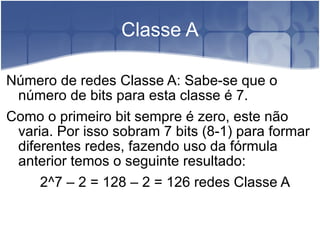

Classe A Número de redes Classe A: Sabe-se que o número de bits para esta classe é 7. Como o primeiro bit sempre é zero, este não varia. Por isso sobram 7 bits (8-1) para formar diferentes redes, fazendo uso da fórmula anterior temos o seguinte resultado: 2^7 – 2 = 128 – 2 = 126 redes Classe A

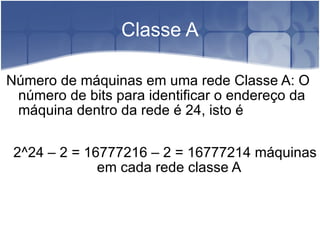

Classe A Número de máquinas em uma rede Classe A: O número de bits para identificar o endereço da máquina dentro da rede é 24, isto é 2^24 – 2 = 16777216 – 2 = 16777214 máquinas em cada rede classe A

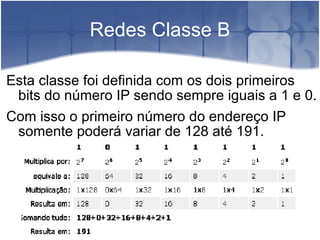

Redes Classe B Esta classe foi definida com os dois primeiros bits do número IP sendo sempre iguais a 1 e 0.  Com isso o primeiro número do endereço IP somente poderá variar de 128 até 191.
Classe B A máscara de sub-rede padrão de uma rede Classe B, foi definida como sendo: 255.255.0.0 Com esta máscara de sub-rede temos 16 bits para o endereço da rede e 16 bits para o endereço da máquina dentro da rede.  Quantas redes e quantas máquinas podemos ter na Classe B?

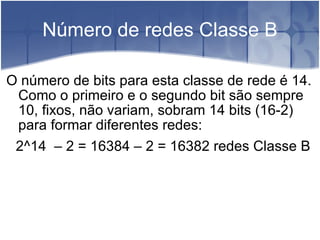

Número de redes Classe B O número de bits para esta classe de rede é 14. Como o primeiro e o segundo bit são sempre 10, fixos, não variam, sobram 14 bits (16-2) para formar diferentes redes:  2^14  – 2 = 16384 – 2 = 16382 redes Classe B

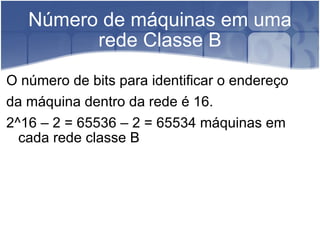

Número de máquinas em uma rede Classe B O número de bits para identificar o endereço  da máquina dentro da rede é 16.  2^16 – 2 = 65536 – 2 = 65534 máquinas em cada rede classe B

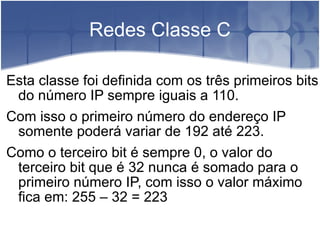

Redes Classe C Esta classe foi definida com os três primeiros bits do número IP sempre iguais a 110. Com isso o primeiro número do endereço IP somente poderá variar de 192 até 223. Como o terceiro bit é sempre 0, o valor do terceiro bit que é 32 nunca é somado para o primeiro número IP, com isso o valor máximo fica em: 255 – 32 = 223
Classe C

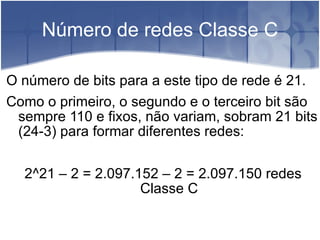

Número de redes Classe C O número de bits para a este tipo de rede é 21.  Como o primeiro, o segundo e o terceiro bit são sempre 110 e fixos, não variam, sobram 21 bits (24-3) para formar diferentes redes:  2^21 – 2 = 2.097.152 – 2 = 2.097.150 redes Classe C

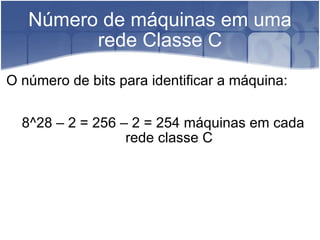

Número de máquinas em uma rede Classe C O número de bits para identificar a máquina:  8^28 – 2 = 256 – 2 = 254 máquinas em cada rede classe C

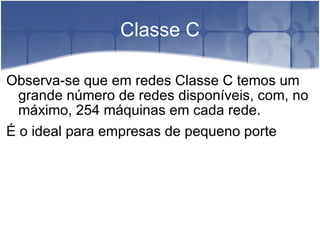

Classe C Observa-se que em redes Classe C temos um grande número de redes disponíveis, com, no máximo, 254 máquinas em cada rede. É o ideal para empresas de pequeno porte

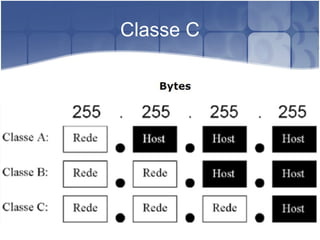

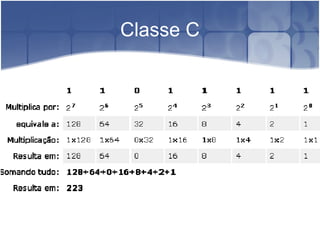

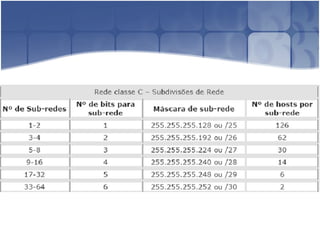

Classe C

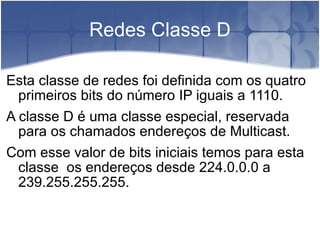

Redes Classe D Esta classe de redes foi definida com os quatro primeiros bits do número IP iguais a 1110. A classe D é uma classe especial, reservada para os chamados endereços de Multicast. Com esse valor de bits iniciais temos para esta classe  os endereços desde 224.0.0.0 a  239.255.255.255.

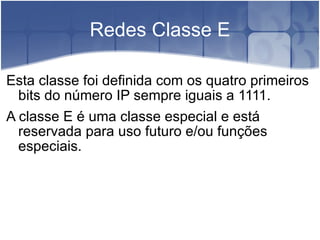

Redes Classe E Esta classe foi definida com os quatro primeiros bits do número IP sempre iguais a 1111. A classe E é uma classe especial e está reservada para uso futuro e/ou funções especiais.

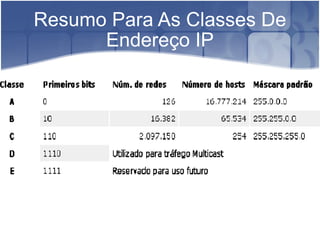

Resumo Para As Classes De Endereço IP

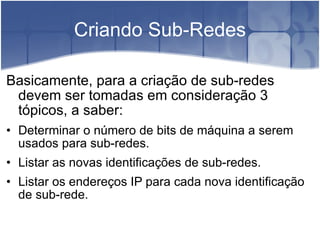

Criando Sub-Redes Basicamente, para a criação de sub-redes devem ser tomadas em consideração 3 tópicos, a saber:  Determinar o número de bits de máquina a serem usados para sub-redes.  Listar as novas identificações de sub-redes.  Listar os endereços IP para cada nova identificação de sub-rede.

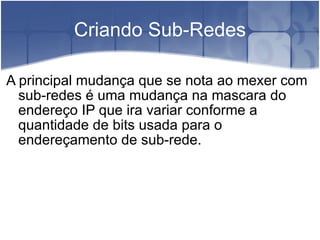

Criando Sub-Redes A principal mudança que se nota ao mexer com sub-redes é uma mudança na mascara do endereço IP que ira variar conforme a quantidade de bits usada para o endereçamento de sub-rede.

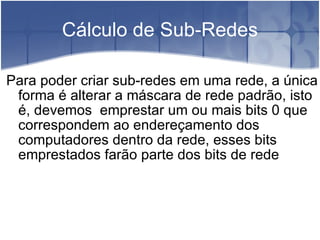

Cálculo de Sub-Redes Para poder criar sub-redes em uma rede, a única forma é alterar a máscara de rede padrão, isto é, devemos  emprestar um ou mais bits 0 que correspondem ao endereçamento dos computadores dentro da rede, esses bits emprestados farão parte dos bits de rede

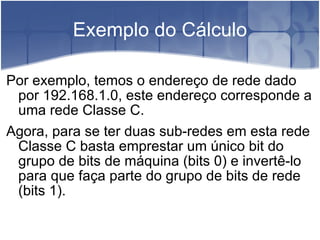

Exemplo do Cálculo Por exemplo, temos o endereço de rede dado por 192.168.1.0, este endereço corresponde a uma rede Classe C. Agora, para se ter duas sub-redes em esta rede Classe C basta emprestar um único bit do grupo de bits de máquina (bits 0) e invertê-lo para que faça parte do grupo de bits de rede (bits 1).

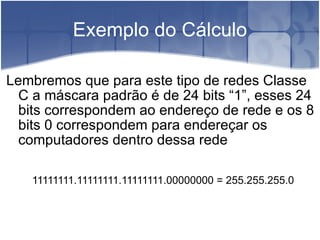

Exemplo do Cálculo Lembremos que para este tipo de redes Classe C a máscara padrão é de 24 bits “1”, esses 24 bits correspondem ao endereço de rede e os 8 bits 0 correspondem para endereçar os computadores dentro dessa rede 11111111.11111111.11111111.00000000 = 255.255.255.0

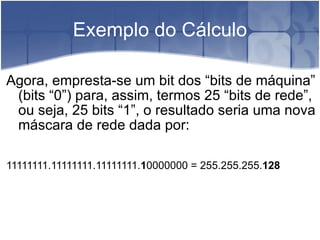

Exemplo do Cálculo Agora, empresta-se um bit dos “bits de máquina” (bits “0”) para, assim, termos 25 “bits de rede”, ou seja, 25 bits “1”, o resultado seria uma nova máscara de rede dada por:  11111111.11111111.11111111. 1 0000000 = 255.255.255. 128

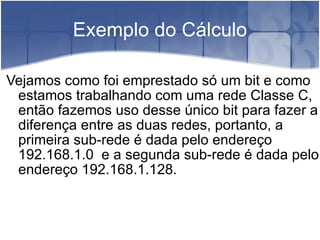

Exemplo do Cálculo Vejamos como foi emprestado só um bit e como estamos trabalhando com uma rede Classe C, então fazemos uso desse único bit para fazer a diferença entre as duas redes, portanto, a primeira sub-rede é dada pelo endereço 192.168.1.0  e a segunda sub-rede é dada pelo endereço 192.168.1.128.

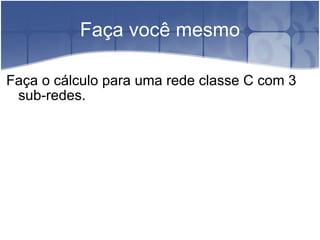

Faça você mesmo Faça o cálculo para uma rede classe C com 3 sub-redes.

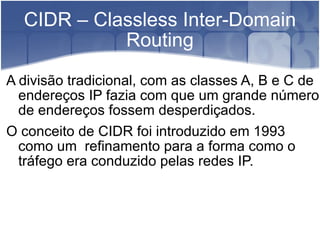

CIDR – Classless Inter-Domain Routing A divisão tradicional, com as classes A, B e C de endereços IP fazia com que um grande número de endereços fossem desperdiçados. O conceito de CIDR foi introduzido em 1993 como um  refinamento para a forma como o tráfego era conduzido pelas redes IP.

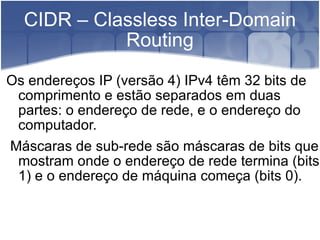

CIDR – Classless Inter-Domain Routing Os endereços IP (versão 4) IPv4 têm 32 bits de comprimento e estão separados em duas partes: o endereço de rede, e o endereço do computador. Máscaras de sub-rede são máscaras de bits que mostram onde o endereço de rede termina (bits 1) e o endereço de máquina começa (bits 0).

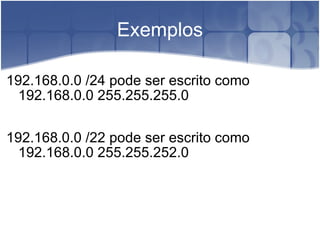

Exemplos 192.168.0.0 /24 pode ser escrito como 192.168.0.0 255.255.255.0  192.168.0.0 /22 pode ser escrito como 192.168.0.0 255.255.252.0

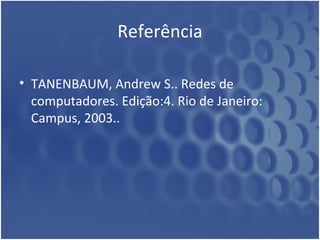

Referência TANENBAUM, Andrew S.. Redes de computadores. Edição:4. Rio de Janeiro: Campus, 2003. .

Mais conteúdo relacionado

Mais procurados

Principais protocolos de rede
Principais protocolos de redePrincipais protocolos de rede
Principais protocolos de rede
Antero Jesus Jackson

Aula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de ComputadoresAula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de Computadores
Dalton Martins

Modelo TCP/IP
Modelo TCP/IPModelo TCP/IP
Protocolo TCP/IP
Protocolo TCP/IPProtocolo TCP/IP
Protocolo TCP/IP
Fernando Costa

Topologia em redes
Topologia em redesTopologia em redes
Topologia em redes
Yohana Alves

Endereçamento IP
Endereçamento IPEndereçamento IP
Endereçamento IP
Pjpilin

Modelo osi
Modelo osiModelo osi
Modelo osi
Ana Santos

Redes 3 protocolos
Redes 3 protocolosRedes 3 protocolos
Redes 3 protocolos
Mauro Pereira

Redes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LANRedes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LAN
Mauro Tapajós

Projeto final instalação e configuração de redes locais
Projeto final  instalação e configuração de redes locaisProjeto final  instalação e configuração de redes locais
Projeto final instalação e configuração de redes locais
MarcoSoaresGI

Historia das redes de computadores
Historia das redes de computadoresHistoria das redes de computadores
Historia das redes de computadores
Alessandro Fazenda

Cabos de rede
Cabos de redeCabos de rede
Cabos de rede
Rui Ferreira

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos
Mauro Pereira

Endereçamento IPV4
Endereçamento IPV4Endereçamento IPV4
Redes de Computadores
Redes de Computadores Redes de Computadores
Redes de Computadores
claudioatx

Aula 1: Conceitos de redes sem fio
Aula 1: Conceitos de redes sem fioAula 1: Conceitos de redes sem fio
Aula 1: Conceitos de redes sem fio
camila_seixas

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores
Ana Julia F Alves Ferreira

Módulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptxMódulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptx
riodurval

Introducao as rede de computadores
Introducao as rede de computadoresIntroducao as rede de computadores
Introducao as rede de computadores
Beldo Antonio Jaime Mario

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede
Marco Guimarães


Mais procurados (20)

Principais protocolos de rede
Principais protocolos de redePrincipais protocolos de rede
Principais protocolos de rede

Aula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de ComputadoresAula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de Computadores

Modelo TCP/IP
Modelo TCP/IPModelo TCP/IP
Modelo TCP/IP

Protocolo TCP/IP
Protocolo TCP/IPProtocolo TCP/IP
Protocolo TCP/IP

Topologia em redes
Topologia em redesTopologia em redes
Topologia em redes

Endereçamento IP
Endereçamento IPEndereçamento IP
Endereçamento IP

Modelo osi
Modelo osiModelo osi
Modelo osi

Redes 3 protocolos
Redes 3 protocolosRedes 3 protocolos
Redes 3 protocolos

Redes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LANRedes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LAN

Projeto final instalação e configuração de redes locais
Projeto final  instalação e configuração de redes locaisProjeto final  instalação e configuração de redes locais
Projeto final instalação e configuração de redes locais

Historia das redes de computadores
Historia das redes de computadoresHistoria das redes de computadores
Historia das redes de computadores

Cabos de rede
Cabos de redeCabos de rede
Cabos de rede

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos

Endereçamento IPV4
Endereçamento IPV4Endereçamento IPV4
Endereçamento IPV4

Redes de Computadores
Redes de Computadores Redes de Computadores
Redes de Computadores

Aula 1: Conceitos de redes sem fio
Aula 1: Conceitos de redes sem fioAula 1: Conceitos de redes sem fio
Aula 1: Conceitos de redes sem fio

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores

Módulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptxMódulo 1 - Comunicação de Dados.pptx
Módulo 1 - Comunicação de Dados.pptx

Introducao as rede de computadores
Introducao as rede de computadoresIntroducao as rede de computadores
Introducao as rede de computadores

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede


Destaque

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes
leticia-maria

Protocolos
ProtocolosProtocolos
Protocolos
Leonardo Santos

O que é um protocolo de rede
O que é um protocolo de redeO que é um protocolo de rede
O que é um protocolo de rede
Alessandro Fazenda

introdução geral aos serviços de redes
 introdução geral aos serviços de redes introdução geral aos serviços de redes
introdução geral aos serviços de redes
Thiago De Assis Azevedo

Redes de computadores II - 5.Serviços em Redes TCP/IP
Redes de computadores II - 5.Serviços em Redes TCP/IPRedes de computadores II - 5.Serviços em Redes TCP/IP
Redes de computadores II - 5.Serviços em Redes TCP/IP
Mauro Tapajós

Principais protocolos da internet
Principais protocolos da internetPrincipais protocolos da internet
Principais protocolos da internet
Alessandro Fazenda

Protocolos
ProtocolosProtocolos
Protocolos
sergiocef96

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Weslley Andrade

Roteadores e roteamento
Roteadores e roteamentoRoteadores e roteamento
Roteadores e roteamento
Luciano Rodrigues da Silva

Introdução aos Serviços de Rede
Introdução aos Serviços de RedeIntrodução aos Serviços de Rede
Introdução aos Serviços de Rede
Natanael Simões

Serviços e protocolos
Serviços e protocolosServiços e protocolos
Serviços e protocolos
Dayane Sousa

Protocolos OSI/TCP-IP
Protocolos OSI/TCP-IPProtocolos OSI/TCP-IP
Protocolos OSI/TCP-IP
Guimaraess

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores
Elaine Cecília Gatto

Redes I -7.Introdução ao TCP/IP
Redes I -7.Introdução ao TCP/IPRedes I -7.Introdução ao TCP/IP
Redes I -7.Introdução ao TCP/IP
Mauro Tapajós

Protocolos de Rede para Internet das Coisas
Protocolos de Rede para Internet das CoisasProtocolos de Rede para Internet das Coisas
Protocolos de Rede para Internet das Coisas
Nathalia Sautchuk Patricio

Redes de computadores II - 1.Arquitetura TCP/IP
Redes de computadores II - 1.Arquitetura TCP/IPRedes de computadores II - 1.Arquitetura TCP/IP
Redes de computadores II - 1.Arquitetura TCP/IP
Mauro Tapajós

Redes
RedesRedes
Aula1 protocolos
Aula1 protocolosAula1 protocolos
Aula1 protocolos
Marcos Cozatti

Livro computadores _no_ensino
Livro computadores _no_ensinoLivro computadores _no_ensino
Livro computadores _no_ensino
Joao Sousa

Protocolos
ProtocolosProtocolos
Protocolos
Janieles Araujo


Destaque (20)

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes

Protocolos
ProtocolosProtocolos
Protocolos

O que é um protocolo de rede
O que é um protocolo de redeO que é um protocolo de rede
O que é um protocolo de rede

introdução geral aos serviços de redes
 introdução geral aos serviços de redes introdução geral aos serviços de redes
introdução geral aos serviços de redes

Redes de computadores II - 5.Serviços em Redes TCP/IP
Redes de computadores II - 5.Serviços em Redes TCP/IPRedes de computadores II - 5.Serviços em Redes TCP/IP
Redes de computadores II - 5.Serviços em Redes TCP/IP

Principais protocolos da internet
Principais protocolos da internetPrincipais protocolos da internet
Principais protocolos da internet

Protocolos
ProtocolosProtocolos
Protocolos

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Roteadores e roteamento
Roteadores e roteamentoRoteadores e roteamento
Roteadores e roteamento

Introdução aos Serviços de Rede
Introdução aos Serviços de RedeIntrodução aos Serviços de Rede
Introdução aos Serviços de Rede

Serviços e protocolos
Serviços e protocolosServiços e protocolos
Serviços e protocolos

Protocolos OSI/TCP-IP
Protocolos OSI/TCP-IPProtocolos OSI/TCP-IP
Protocolos OSI/TCP-IP

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores

Redes I -7.Introdução ao TCP/IP
Redes I -7.Introdução ao TCP/IPRedes I -7.Introdução ao TCP/IP
Redes I -7.Introdução ao TCP/IP

Protocolos de Rede para Internet das Coisas
Protocolos de Rede para Internet das CoisasProtocolos de Rede para Internet das Coisas
Protocolos de Rede para Internet das Coisas

Redes de computadores II - 1.Arquitetura TCP/IP
Redes de computadores II - 1.Arquitetura TCP/IPRedes de computadores II - 1.Arquitetura TCP/IP
Redes de computadores II - 1.Arquitetura TCP/IP

Redes
RedesRedes
Redes

Aula1 protocolos
Aula1 protocolosAula1 protocolos
Aula1 protocolos

Livro computadores _no_ensino
Livro computadores _no_ensinoLivro computadores _no_ensino
Livro computadores _no_ensino

Protocolos
ProtocolosProtocolos
Protocolos


Semelhante a Protocolos de Redes

Enderecamento Ip
Enderecamento IpEnderecamento Ip
Enderecamento Ip
lol

Endereçamento ip
Endereçamento ipEndereçamento ip
Endereçamento ip
Gonçalo

Endereços IP
Endereços IPEndereços IP
Endereços IP
Rui Ferreira

Endereços IP
Endereços IPEndereços IP
Endereços IP
Ivo Cuco

Cap.3 roteamento ip
Cap.3 roteamento ipCap.3 roteamento ip
Cap.3 roteamento ip
Portal_do_Estudante_Redes

Cap.3 endere%e7amento ip
Cap.3  endere%e7amento ipCap.3  endere%e7amento ip
Cap.3 endere%e7amento ip
Portal_do_Estudante_Redes

Máscaras de sub
Máscaras de subMáscaras de sub
Máscaras de sub
Geomar matias

Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,
H P

Endereço IP 1A REDES
Endereço IP 1A REDESEndereço IP 1A REDES
Endereço IP 1A REDES
Mateus Cardoso

T2 endereços ip
T2 endereços ipT2 endereços ip
T2 endereços ip
Paula Lopes

Endereços ip
Endereços ipEndereços ip
Endereços ip
Paula Lopes

Subnetting
SubnettingSubnetting
Subnetting
escolaporto

Subnetting
SubnettingSubnetting
Subnetting
redesteste

tcpip guia-definitivo
tcpip guia-definitivotcpip guia-definitivo
tcpip guia-definitivo
Rogerio Silva

Módulo-6-7-ip-com-sockets
Módulo-6-7-ip-com-socketsMódulo-6-7-ip-com-sockets
Módulo-6-7-ip-com-sockets
diogoa21

Capítulo 19 camada de rede - end lógico
Capítulo 19   camada de rede - end lógicoCapítulo 19   camada de rede - end lógico
Capítulo 19 camada de rede - end lógico
Faculdade Mater Christi

T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)
Cleiton Cunha

Apostila sub-redes
Apostila   sub-redesApostila   sub-redes
Apostila sub-redes
redesinforma

Noções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ipNoções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ip
FlavioCLima

3. apostila sub-redes
3. apostila   sub-redes3. apostila   sub-redes
3. apostila sub-redes
Clebio Salarolli


Semelhante a Protocolos de Redes (20)

Enderecamento Ip
Enderecamento IpEnderecamento Ip
Enderecamento Ip

Endereçamento ip
Endereçamento ipEndereçamento ip
Endereçamento ip

Endereços IP
Endereços IPEndereços IP
Endereços IP

Endereços IP
Endereços IPEndereços IP
Endereços IP

Cap.3 roteamento ip
Cap.3 roteamento ipCap.3 roteamento ip
Cap.3 roteamento ip

Cap.3 endere%e7amento ip
Cap.3  endere%e7amento ipCap.3  endere%e7amento ip
Cap.3 endere%e7amento ip

Máscaras de sub
Máscaras de subMáscaras de sub
Máscaras de sub

Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,

Endereço IP 1A REDES
Endereço IP 1A REDESEndereço IP 1A REDES
Endereço IP 1A REDES

T2 endereços ip
T2 endereços ipT2 endereços ip
T2 endereços ip

Endereços ip
Endereços ipEndereços ip
Endereços ip

Subnetting
SubnettingSubnetting
Subnetting

Subnetting
SubnettingSubnetting
Subnetting

tcpip guia-definitivo
tcpip guia-definitivotcpip guia-definitivo
tcpip guia-definitivo

Módulo-6-7-ip-com-sockets
Módulo-6-7-ip-com-socketsMódulo-6-7-ip-com-sockets
Módulo-6-7-ip-com-sockets

Capítulo 19 camada de rede - end lógico
Capítulo 19   camada de rede - end lógicoCapítulo 19   camada de rede - end lógico
Capítulo 19 camada de rede - end lógico

T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)

Apostila sub-redes
Apostila   sub-redesApostila   sub-redes
Apostila sub-redes

Noções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ipNoções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ip

3. apostila sub-redes
3. apostila   sub-redes3. apostila   sub-redes
3. apostila sub-redes


Mais de Wellington Oliveira

Usuário LInux
Usuário LInuxUsuário LInux
Usuário LInux
Wellington Oliveira

Configuração de Interface de Rede no Linux por comandos
Configuração de Interface de Rede no Linux por comandosConfiguração de Interface de Rede no Linux por comandos
Configuração de Interface de Rede no Linux por comandos
Wellington Oliveira

CISCO CCNA WANs Prática ACL _ Lista de controle de acesso
CISCO CCNA WANs Prática ACL _ Lista de controle de acessoCISCO CCNA WANs Prática ACL _ Lista de controle de acesso
CISCO CCNA WANs Prática ACL _ Lista de controle de acesso
Wellington Oliveira

WANs e Roteadores Cap. 11 - Lista de Controle de Acesso
WANs e Roteadores Cap. 11 - Lista de Controle de AcessoWANs e Roteadores Cap. 11 - Lista de Controle de Acesso
WANs e Roteadores Cap. 11 - Lista de Controle de Acesso
Wellington Oliveira

LInux - Iinit e systemd
LInux - Iinit e systemdLInux - Iinit e systemd
LInux - Iinit e systemd
Wellington Oliveira

CCNA - Conjunto de Protocolos TCP/IP e endereçamento IP
CCNA - Conjunto de Protocolos TCP/IP e endereçamento IPCCNA - Conjunto de Protocolos TCP/IP e endereçamento IP
CCNA - Conjunto de Protocolos TCP/IP e endereçamento IP
Wellington Oliveira

Prática Laboratório CISCO - ACLs
Prática Laboratório CISCO - ACLsPrática Laboratório CISCO - ACLs
Prática Laboratório CISCO - ACLs
Wellington Oliveira

Prática Laboratório CISCO - Balanceador
Prática Laboratório CISCO - BalanceadorPrática Laboratório CISCO - Balanceador
Prática Laboratório CISCO - Balanceador
Wellington Oliveira

Prática Laboratório CISCO - NAT
Prática Laboratório CISCO - NATPrática Laboratório CISCO - NAT
Prática Laboratório CISCO - NAT
Wellington Oliveira

Questões Cisco CCNA Cap 6
Questões Cisco CCNA Cap 6Questões Cisco CCNA Cap 6
Questões Cisco CCNA Cap 6
Wellington Oliveira

Método AHP em Processo Decisório
Método AHP em Processo DecisórioMétodo AHP em Processo Decisório
Método AHP em Processo Decisório
Wellington Oliveira

Processo Decisório - Introdução
Processo Decisório - IntroduçãoProcesso Decisório - Introdução
Processo Decisório - Introdução
Wellington Oliveira

Memória Interna - Arquitetura e Organização de Computadores
Memória Interna - Arquitetura e Organização de ComputadoresMemória Interna - Arquitetura e Organização de Computadores
Memória Interna - Arquitetura e Organização de Computadores
Wellington Oliveira

Introdução - Arquitetura e Organização de Computadores
Introdução - Arquitetura e Organização de ComputadoresIntrodução - Arquitetura e Organização de Computadores
Introdução - Arquitetura e Organização de Computadores
Wellington Oliveira

Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...
Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...
Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...
Wellington Oliveira

Barramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de ComputadoresBarramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de Computadores
Wellington Oliveira

Redes Teórico - Capítulo 02 Tanenbaum
Redes Teórico - Capítulo 02 TanenbaumRedes Teórico - Capítulo 02 Tanenbaum
Redes Teórico - Capítulo 02 Tanenbaum
Wellington Oliveira

Lógica e Algoritmos (pseudocódigo e C++) A lógica
Lógica e Algoritmos (pseudocódigo e C++) A lógicaLógica e Algoritmos (pseudocódigo e C++) A lógica
Lógica e Algoritmos (pseudocódigo e C++) A lógica
Wellington Oliveira

Sistemas Operacionais Modernos - Gerenciamento de Memória
Sistemas Operacionais Modernos - Gerenciamento de MemóriaSistemas Operacionais Modernos - Gerenciamento de Memória
Sistemas Operacionais Modernos - Gerenciamento de Memória
Wellington Oliveira

Sistemas Operacionais Modernos Capítulo 3 Deadlock
Sistemas Operacionais Modernos Capítulo 3 DeadlockSistemas Operacionais Modernos Capítulo 3 Deadlock
Sistemas Operacionais Modernos Capítulo 3 Deadlock
Wellington Oliveira


Mais de Wellington Oliveira (20)

Usuário LInux
Usuário LInuxUsuário LInux
Usuário LInux

Configuração de Interface de Rede no Linux por comandos
Configuração de Interface de Rede no Linux por comandosConfiguração de Interface de Rede no Linux por comandos
Configuração de Interface de Rede no Linux por comandos

CISCO CCNA WANs Prática ACL _ Lista de controle de acesso
CISCO CCNA WANs Prática ACL _ Lista de controle de acessoCISCO CCNA WANs Prática ACL _ Lista de controle de acesso
CISCO CCNA WANs Prática ACL _ Lista de controle de acesso

WANs e Roteadores Cap. 11 - Lista de Controle de Acesso
WANs e Roteadores Cap. 11 - Lista de Controle de AcessoWANs e Roteadores Cap. 11 - Lista de Controle de Acesso
WANs e Roteadores Cap. 11 - Lista de Controle de Acesso

LInux - Iinit e systemd
LInux - Iinit e systemdLInux - Iinit e systemd
LInux - Iinit e systemd

CCNA - Conjunto de Protocolos TCP/IP e endereçamento IP
CCNA - Conjunto de Protocolos TCP/IP e endereçamento IPCCNA - Conjunto de Protocolos TCP/IP e endereçamento IP
CCNA - Conjunto de Protocolos TCP/IP e endereçamento IP

Prática Laboratório CISCO - ACLs
Prática Laboratório CISCO - ACLsPrática Laboratório CISCO - ACLs
Prática Laboratório CISCO - ACLs

Prática Laboratório CISCO - Balanceador
Prática Laboratório CISCO - BalanceadorPrática Laboratório CISCO - Balanceador
Prática Laboratório CISCO - Balanceador

Prática Laboratório CISCO - NAT
Prática Laboratório CISCO - NATPrática Laboratório CISCO - NAT
Prática Laboratório CISCO - NAT

Questões Cisco CCNA Cap 6
Questões Cisco CCNA Cap 6Questões Cisco CCNA Cap 6
Questões Cisco CCNA Cap 6

Método AHP em Processo Decisório
Método AHP em Processo DecisórioMétodo AHP em Processo Decisório
Método AHP em Processo Decisório

Processo Decisório - Introdução
Processo Decisório - IntroduçãoProcesso Decisório - Introdução
Processo Decisório - Introdução

Memória Interna - Arquitetura e Organização de Computadores
Memória Interna - Arquitetura e Organização de ComputadoresMemória Interna - Arquitetura e Organização de Computadores
Memória Interna - Arquitetura e Organização de Computadores

Introdução - Arquitetura e Organização de Computadores
Introdução - Arquitetura e Organização de ComputadoresIntrodução - Arquitetura e Organização de Computadores
Introdução - Arquitetura e Organização de Computadores

Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...
Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...
Evolução e Desempenho de Computadores - Arquitetura e Organização de Computad...

Barramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de ComputadoresBarramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de Computadores

Redes Teórico - Capítulo 02 Tanenbaum
Redes Teórico - Capítulo 02 TanenbaumRedes Teórico - Capítulo 02 Tanenbaum
Redes Teórico - Capítulo 02 Tanenbaum

Lógica e Algoritmos (pseudocódigo e C++) A lógica
Lógica e Algoritmos (pseudocódigo e C++) A lógicaLógica e Algoritmos (pseudocódigo e C++) A lógica
Lógica e Algoritmos (pseudocódigo e C++) A lógica

Sistemas Operacionais Modernos - Gerenciamento de Memória
Sistemas Operacionais Modernos - Gerenciamento de MemóriaSistemas Operacionais Modernos - Gerenciamento de Memória
Sistemas Operacionais Modernos - Gerenciamento de Memória

Sistemas Operacionais Modernos Capítulo 3 Deadlock
Sistemas Operacionais Modernos Capítulo 3 DeadlockSistemas Operacionais Modernos Capítulo 3 Deadlock
Sistemas Operacionais Modernos Capítulo 3 Deadlock


Último

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf
Falcão Brasil

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf
Falcão Brasil

Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Miguel Delamontagne

Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdfEscola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Falcão Brasil

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Centro Jacques Delors

Escola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdfEscola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdf
Falcão Brasil

P0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdfP0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdf
Ceiça Martins Vital

A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
Falcão Brasil

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf
Falcão Brasil

UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...
UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...
UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...
Manuais Formação

A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdfA Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
Falcão Brasil

Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdfGeotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Falcão Brasil

Aula 3 CURSO LETRANDO (classes gramaticais).pdf
Aula 3 CURSO LETRANDO (classes gramaticais).pdfAula 3 CURSO LETRANDO (classes gramaticais).pdf
Aula 3 CURSO LETRANDO (classes gramaticais).pdf
ProfessoraSilmaraArg

A Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdfA Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdf
Falcão Brasil

UFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdfUFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdf
Manuais Formação

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
principeandregalli

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.
Mary Alvarenga

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Falcão Brasil


Último (20)

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf

Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀

Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdfEscola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...

Escola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdfEscola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdf

P0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdfP0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdf

A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf

UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...
UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...
UFCD_7224_Prevenção de acidentes em contexto domiciliário e institucional_índ...

A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdfA Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf

Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdfGeotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf

Aula 3 CURSO LETRANDO (classes gramaticais).pdf
Aula 3 CURSO LETRANDO (classes gramaticais).pdfAula 3 CURSO LETRANDO (classes gramaticais).pdf
Aula 3 CURSO LETRANDO (classes gramaticais).pdf

A Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdfA Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdf

FOTOS_AS CIÊNCIAS EM AÇÃO .
FOTOS_AS CIÊNCIAS EM AÇÃO                .FOTOS_AS CIÊNCIAS EM AÇÃO                .
FOTOS_AS CIÊNCIAS EM AÇÃO .

TALENTOS DA NOSSA ESCOLA .
TALENTOS DA NOSSA ESCOLA                .TALENTOS DA NOSSA ESCOLA                .
TALENTOS DA NOSSA ESCOLA .

UFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdfUFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdf

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...


Protocolos de Redes

  • 2. Como Funciona A Comunicação TCP/IP Todo protocolo define um tipo de endereçamento para identificar o computador e a rede. O IP tem um endereço de 32 bits, este endereço traz o ID (identificador) da Rede e o ID (identificador) do computador dentro dessa rede.
  • 3. Como Funciona A Comunicação TCP/IP Os roteadores efetuam o trabalho de localizar os computadores na Internet se utilizando seus endereços IP (que podem ser estáticos ou dinâmicos; cada computador deve ter um endereço IP exclusivo atribuído a ele).
  • 4. Como Funciona A Comunicação TCP/IP O endereço IP de um computador tem quatro bytes divididos em duas partes: Um endereço de rede (que pode ter de um a três bytes); Um endereço de nó ou de computador (que pode ter de um a três bytes).
  • 5. Como Funciona A Comunicação TCP/IP
  • 6. Como Funciona A Comunicação TCP/IP Por exemplo, um endereço IP completo em formato binário pode ter o seguinte formato: 11000000.10101000.00000000.00000001
  • 7. Formato E Categorias IP Versão 4 (Ipv4) A versão 4 do protocolo IP pode suportar 5 classificações para endereçar redes e computadores na Internet, a saber, essa classificação IP é dada por redes Classe A, B, C, D e E.
  • 8. Formato E Categorias IP Versão 4 (Ipv4) Normalmente na Internet são utilizados os endereços de classe A, B e C. As redes tipo Classe D e E são reservadas e serão explicadas mais adiante. O que diferencia entre um e outro tipo classe é o número de Bytes que serão utilizados para a identificação da rede e para a identificação do computador dentro dessa rede.
  • 9. Redes Classe A Esta classe foi definida como tendo o primeiro bit do número IP como sendo igual a zero. Com isso o primeiro número IP somente poderá variar de 1 até 126.
  • 11. Classe A A máscara de sub-rede padrão de uma rede Classe A, foi definida como sendo: 255.0.0.0. Com base no número de bits para a rede e para as máquinas, podemos determinar quantas redes Classe A podem existir e qual o número máximo de máquinas por rede. Para isso utilizamos a fórmula a seguir:
  • 12. Classe A Número de redes Classe A: Sabe-se que o número de bits para esta classe é 7. Como o primeiro bit sempre é zero, este não varia. Por isso sobram 7 bits (8-1) para formar diferentes redes, fazendo uso da fórmula anterior temos o seguinte resultado: 2^7 – 2 = 128 – 2 = 126 redes Classe A
  • 13. Classe A Número de máquinas em uma rede Classe A: O número de bits para identificar o endereço da máquina dentro da rede é 24, isto é 2^24 – 2 = 16777216 – 2 = 16777214 máquinas em cada rede classe A
  • 14. Redes Classe B Esta classe foi definida com os dois primeiros bits do número IP sendo sempre iguais a 1 e 0. Com isso o primeiro número do endereço IP somente poderá variar de 128 até 191.
  • 15. Classe B A máscara de sub-rede padrão de uma rede Classe B, foi definida como sendo: 255.255.0.0 Com esta máscara de sub-rede temos 16 bits para o endereço da rede e 16 bits para o endereço da máquina dentro da rede. Quantas redes e quantas máquinas podemos ter na Classe B?
  • 16. Número de redes Classe B O número de bits para esta classe de rede é 14. Como o primeiro e o segundo bit são sempre 10, fixos, não variam, sobram 14 bits (16-2) para formar diferentes redes: 2^14 – 2 = 16384 – 2 = 16382 redes Classe B
  • 17. Número de máquinas em uma rede Classe B O número de bits para identificar o endereço da máquina dentro da rede é 16. 2^16 – 2 = 65536 – 2 = 65534 máquinas em cada rede classe B
  • 18. Redes Classe C Esta classe foi definida com os três primeiros bits do número IP sempre iguais a 110. Com isso o primeiro número do endereço IP somente poderá variar de 192 até 223. Como o terceiro bit é sempre 0, o valor do terceiro bit que é 32 nunca é somado para o primeiro número IP, com isso o valor máximo fica em: 255 – 32 = 223
  • 20. Número de redes Classe C O número de bits para a este tipo de rede é 21. Como o primeiro, o segundo e o terceiro bit são sempre 110 e fixos, não variam, sobram 21 bits (24-3) para formar diferentes redes: 2^21 – 2 = 2.097.152 – 2 = 2.097.150 redes Classe C
  • 21. Número de máquinas em uma rede Classe C O número de bits para identificar a máquina: 8^28 – 2 = 256 – 2 = 254 máquinas em cada rede classe C
  • 22. Classe C Observa-se que em redes Classe C temos um grande número de redes disponíveis, com, no máximo, 254 máquinas em cada rede. É o ideal para empresas de pequeno porte
  • 24. Redes Classe D Esta classe de redes foi definida com os quatro primeiros bits do número IP iguais a 1110. A classe D é uma classe especial, reservada para os chamados endereços de Multicast. Com esse valor de bits iniciais temos para esta classe os endereços desde 224.0.0.0 a 239.255.255.255.
  • 25. Redes Classe E Esta classe foi definida com os quatro primeiros bits do número IP sempre iguais a 1111. A classe E é uma classe especial e está reservada para uso futuro e/ou funções especiais.
  • 26. Resumo Para As Classes De Endereço IP
  • 27. Criando Sub-Redes Basicamente, para a criação de sub-redes devem ser tomadas em consideração 3 tópicos, a saber: Determinar o número de bits de máquina a serem usados para sub-redes. Listar as novas identificações de sub-redes. Listar os endereços IP para cada nova identificação de sub-rede.
  • 28. Criando Sub-Redes A principal mudança que se nota ao mexer com sub-redes é uma mudança na mascara do endereço IP que ira variar conforme a quantidade de bits usada para o endereçamento de sub-rede.
  • 29.

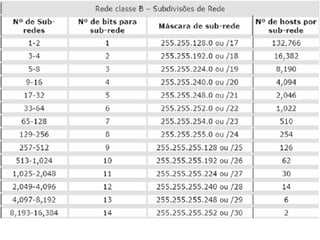

  • 30.
  • 31.
  • 32. Cálculo de Sub-Redes Para poder criar sub-redes em uma rede, a única forma é alterar a máscara de rede padrão, isto é, devemos emprestar um ou mais bits 0 que correspondem ao endereçamento dos computadores dentro da rede, esses bits emprestados farão parte dos bits de rede
  • 33. Exemplo do Cálculo Por exemplo, temos o endereço de rede dado por 192.168.1.0, este endereço corresponde a uma rede Classe C. Agora, para se ter duas sub-redes em esta rede Classe C basta emprestar um único bit do grupo de bits de máquina (bits 0) e invertê-lo para que faça parte do grupo de bits de rede (bits 1).
  • 34. Exemplo do Cálculo Lembremos que para este tipo de redes Classe C a máscara padrão é de 24 bits “1”, esses 24 bits correspondem ao endereço de rede e os 8 bits 0 correspondem para endereçar os computadores dentro dessa rede 11111111.11111111.11111111.00000000 = 255.255.255.0
  • 35. Exemplo do Cálculo Agora, empresta-se um bit dos “bits de máquina” (bits “0”) para, assim, termos 25 “bits de rede”, ou seja, 25 bits “1”, o resultado seria uma nova máscara de rede dada por: 11111111.11111111.11111111. 1 0000000 = 255.255.255. 128
  • 36. Exemplo do Cálculo Vejamos como foi emprestado só um bit e como estamos trabalhando com uma rede Classe C, então fazemos uso desse único bit para fazer a diferença entre as duas redes, portanto, a primeira sub-rede é dada pelo endereço 192.168.1.0 e a segunda sub-rede é dada pelo endereço 192.168.1.128.
  • 37. Faça você mesmo Faça o cálculo para uma rede classe C com 3 sub-redes.
  • 38. CIDR – Classless Inter-Domain Routing A divisão tradicional, com as classes A, B e C de endereços IP fazia com que um grande número de endereços fossem desperdiçados. O conceito de CIDR foi introduzido em 1993 como um refinamento para a forma como o tráfego era conduzido pelas redes IP.
  • 39. CIDR – Classless Inter-Domain Routing Os endereços IP (versão 4) IPv4 têm 32 bits de comprimento e estão separados em duas partes: o endereço de rede, e o endereço do computador. Máscaras de sub-rede são máscaras de bits que mostram onde o endereço de rede termina (bits 1) e o endereço de máquina começa (bits 0).
  • 40. Exemplos 192.168.0.0 /24 pode ser escrito como 192.168.0.0 255.255.255.0 192.168.0.0 /22 pode ser escrito como 192.168.0.0 255.255.252.0
  • 41. Referência TANENBAUM, Andrew S.. Redes de computadores. Edição:4. Rio de Janeiro: Campus, 2003. .
