O documento discute os tipos de redes de computadores, definindo redes locais (LAN), metropolitanas (MAN), de longa distância (WAN), regionais (RAN), de área pessoal (PAN), sem fio (WWAN, WMAN) e de armazenamento (SAN). O documento fornece detalhes sobre as características e aplicações de cada tipo de rede.

1. REDE DE
COMPUTADORES
TIPOS DE REDES

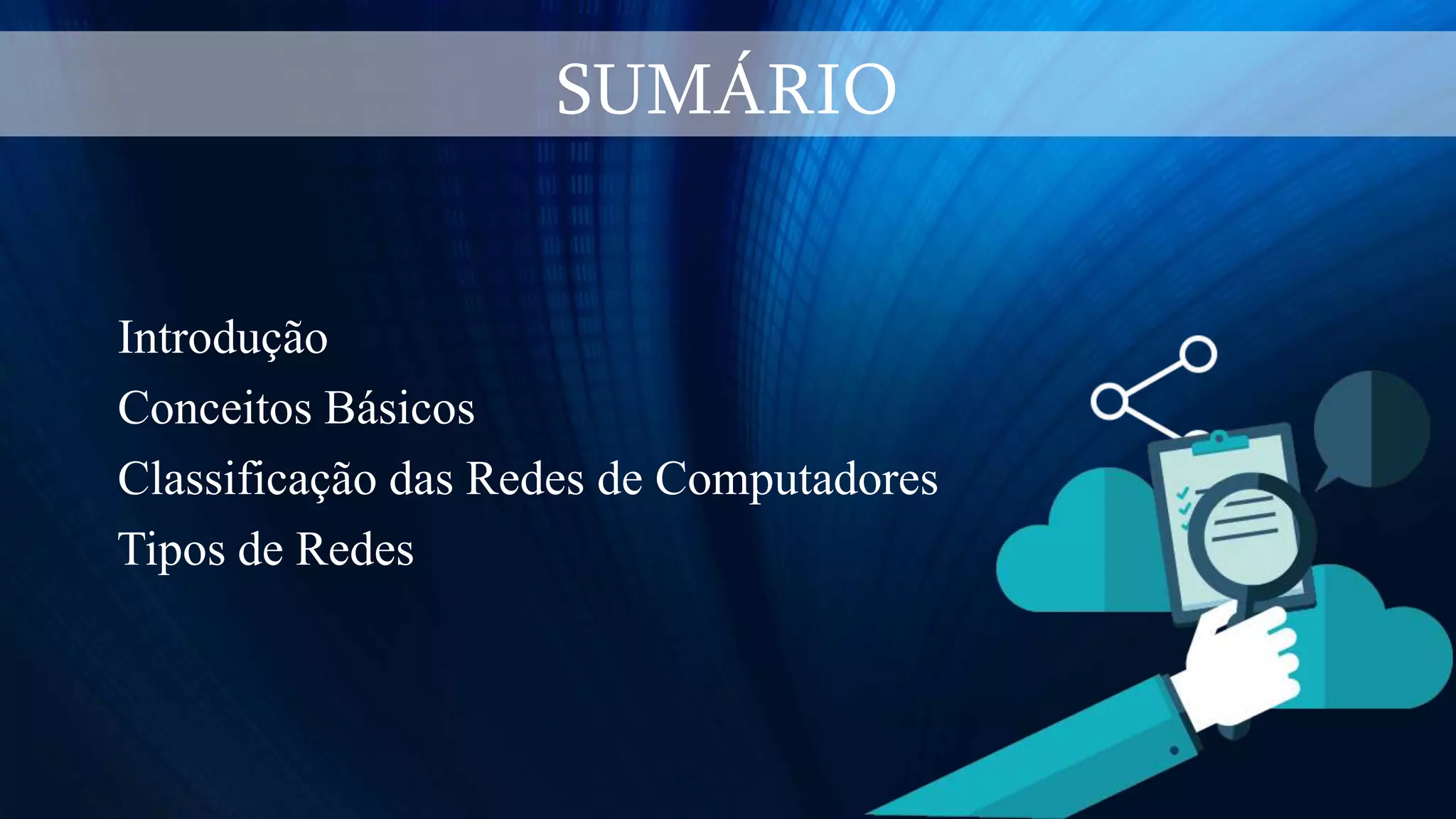

3. SUMÁRIO
Introdução
Conceitos Básicos
Classificação das Redes de Computadores
Tipos de Redes

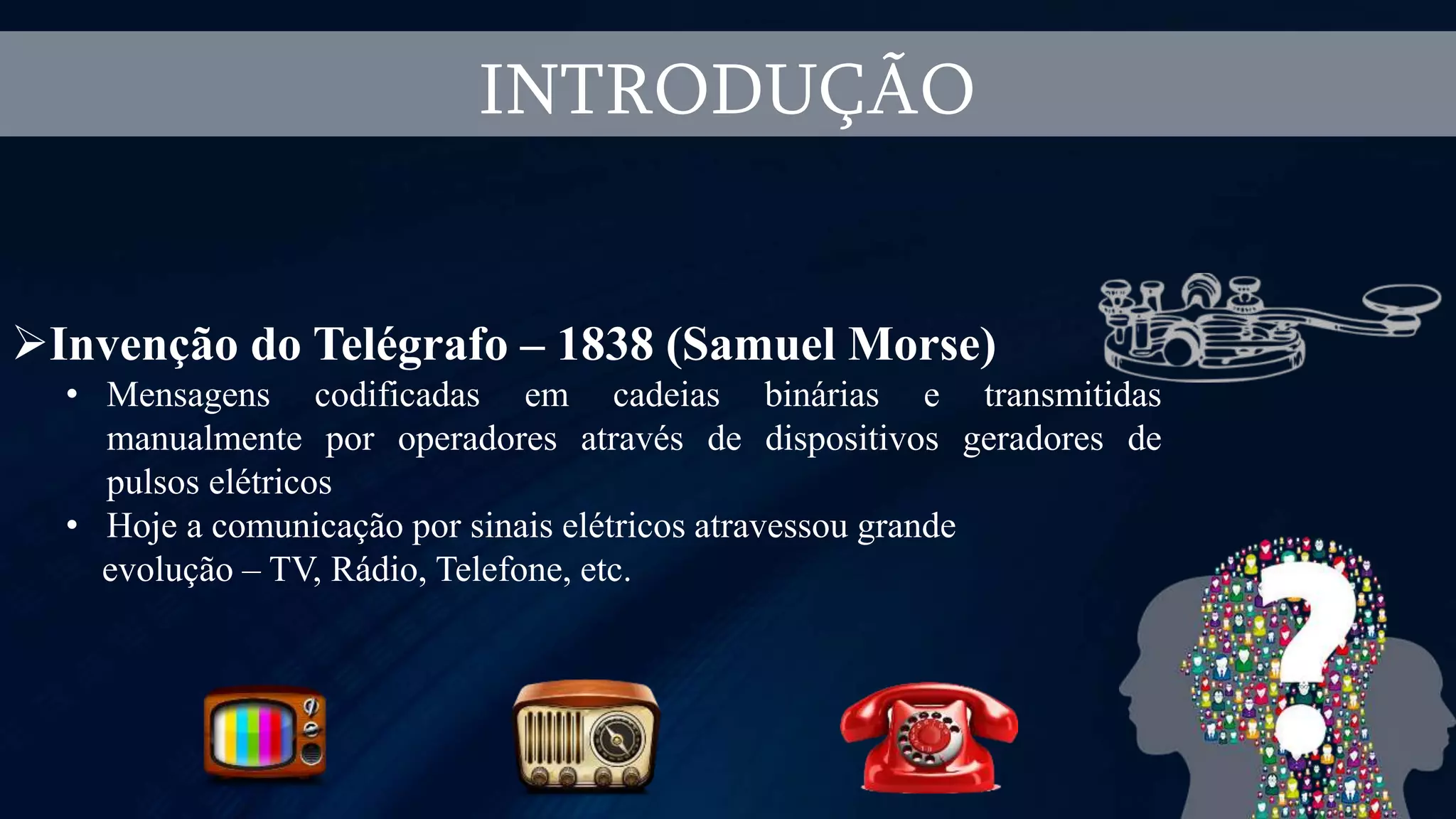

4. INTRODUÇÃO
Invenção do Telégrafo – 1838 (Samuel Morse)
• Mensagens codificadas em cadeias binárias e transmitidas
manualmente por operadores através de dispositivos geradores de
pulsos elétricos
• Hoje a comunicação por sinais elétricos atravessou grande
evolução – TV, Rádio, Telefone, etc.

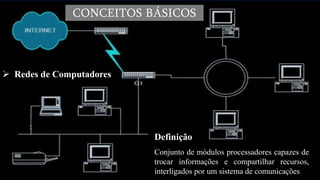

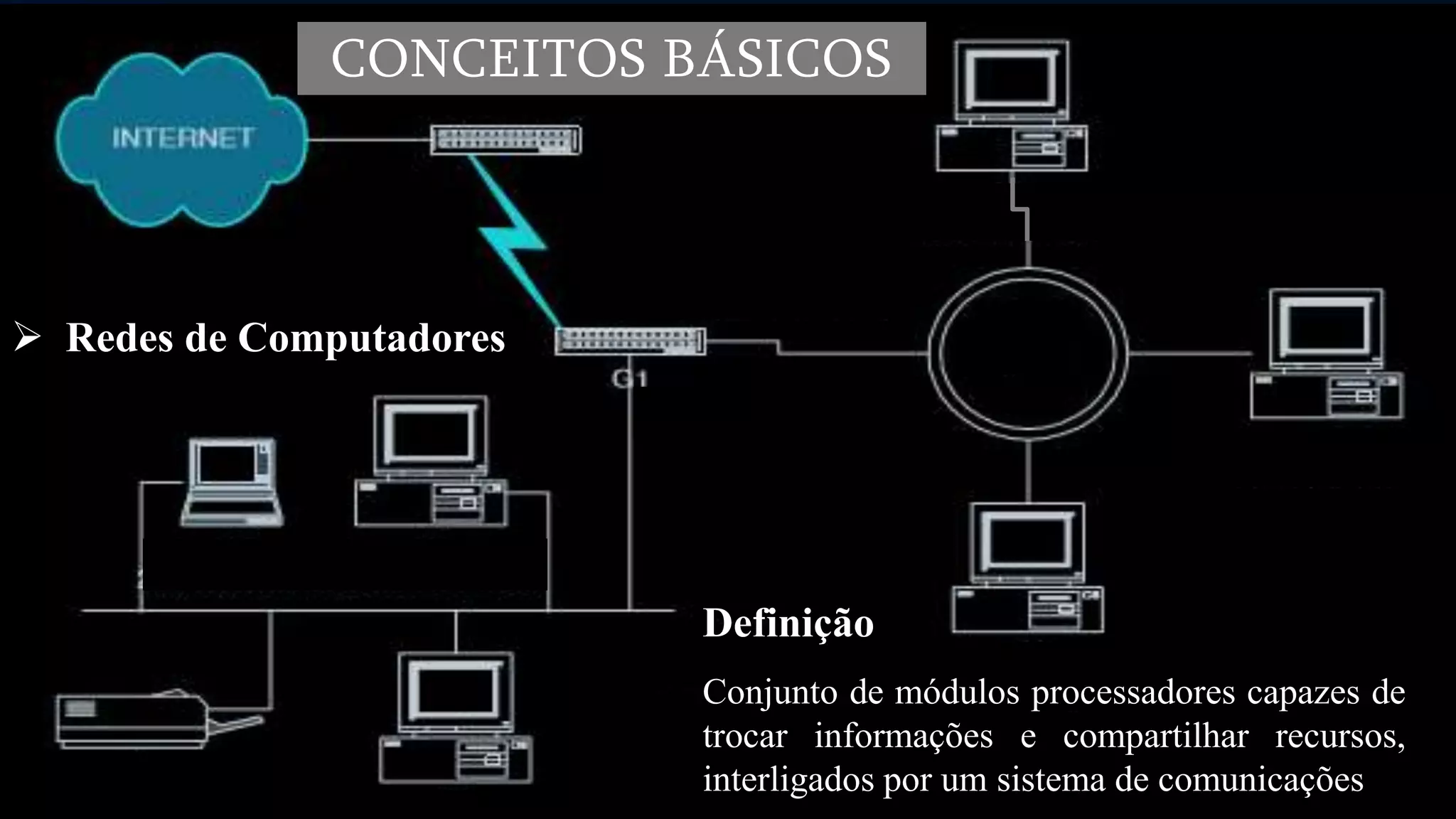

5. CONCEITOS BÁSICOS
Definição
Conjunto de módulos processadores capazes de
trocar informações e compartilhar recursos,
interligados por um sistema de comunicações
 Redes de Computadores

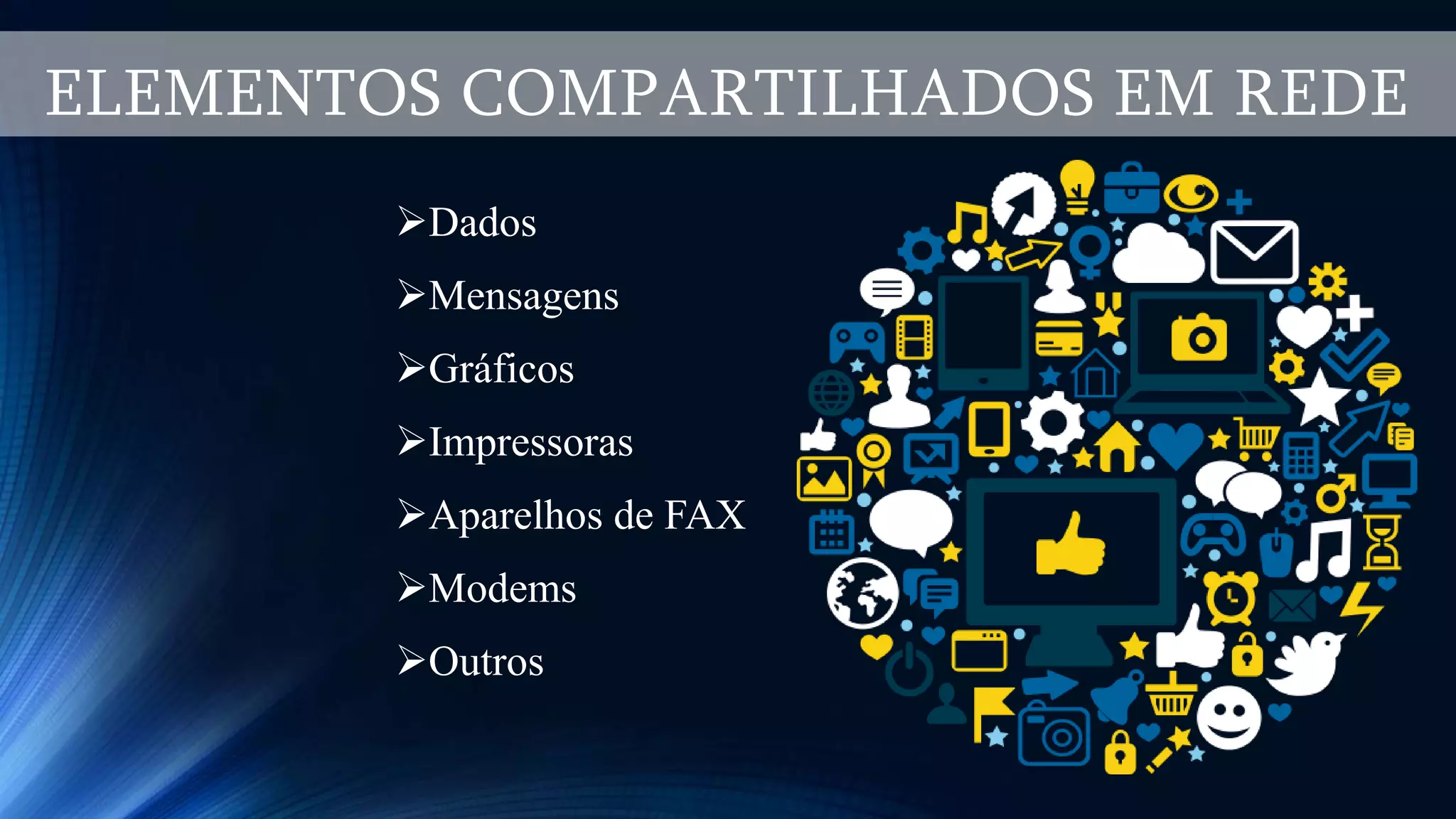

6. ELEMENTOS COMPARTILHADOS EM REDE
Dados
Mensagens
Gráficos
Impressoras
Aparelhos de FAX
Modems
Outros

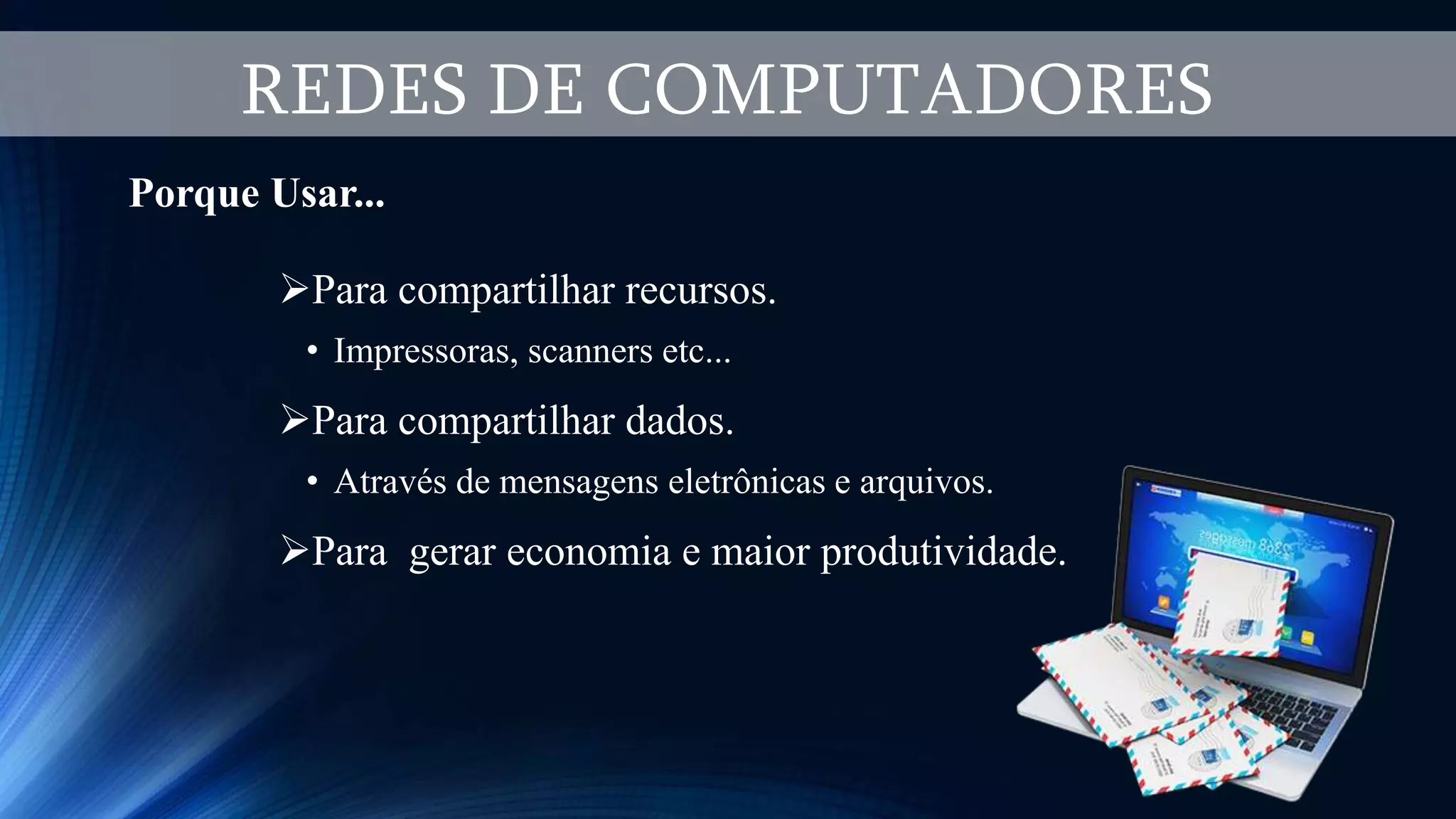

7. REDES DE COMPUTADORES
Porque Usar...
Para compartilhar recursos.
• Impressoras, scanners etc...
Para compartilhar dados.
• Através de mensagens eletrônicas e arquivos.
Para gerar economia e maior produtividade.

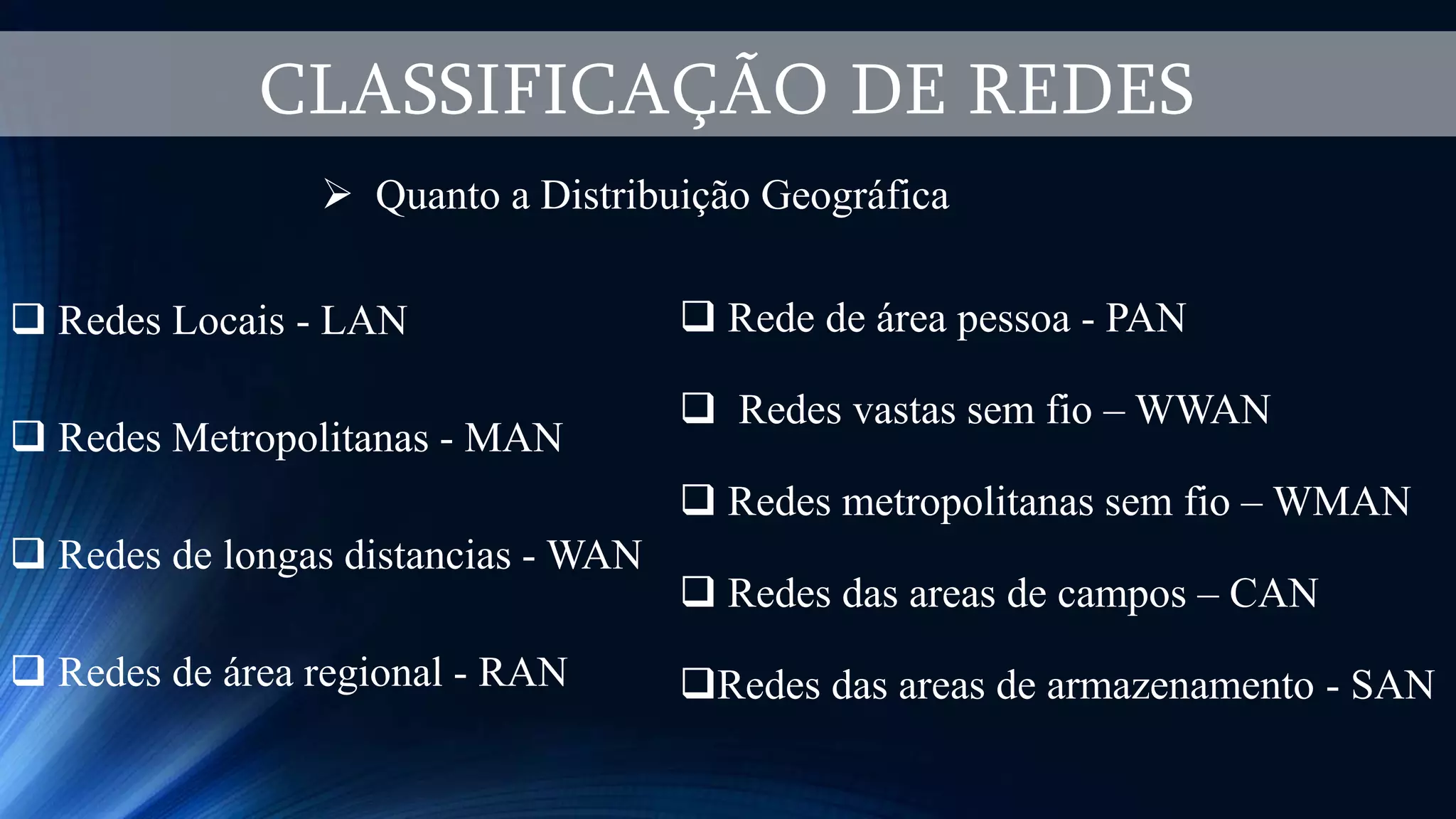

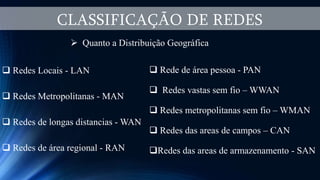

8. CLASSIFICAÇÃO DE REDES
 Quanto a Distribuição Geográfica
 Redes Locais - LAN
 Redes Metropolitanas - MAN
 Redes de longas distancias - WAN
 Redes de área regional - RAN
 Rede de área pessoa - PAN
 Redes vastas sem fio – WWAN
 Redes metropolitanas sem fio – WMAN
 Redes das areas de campos – CAN
Redes das areas de armazenamento - SAN

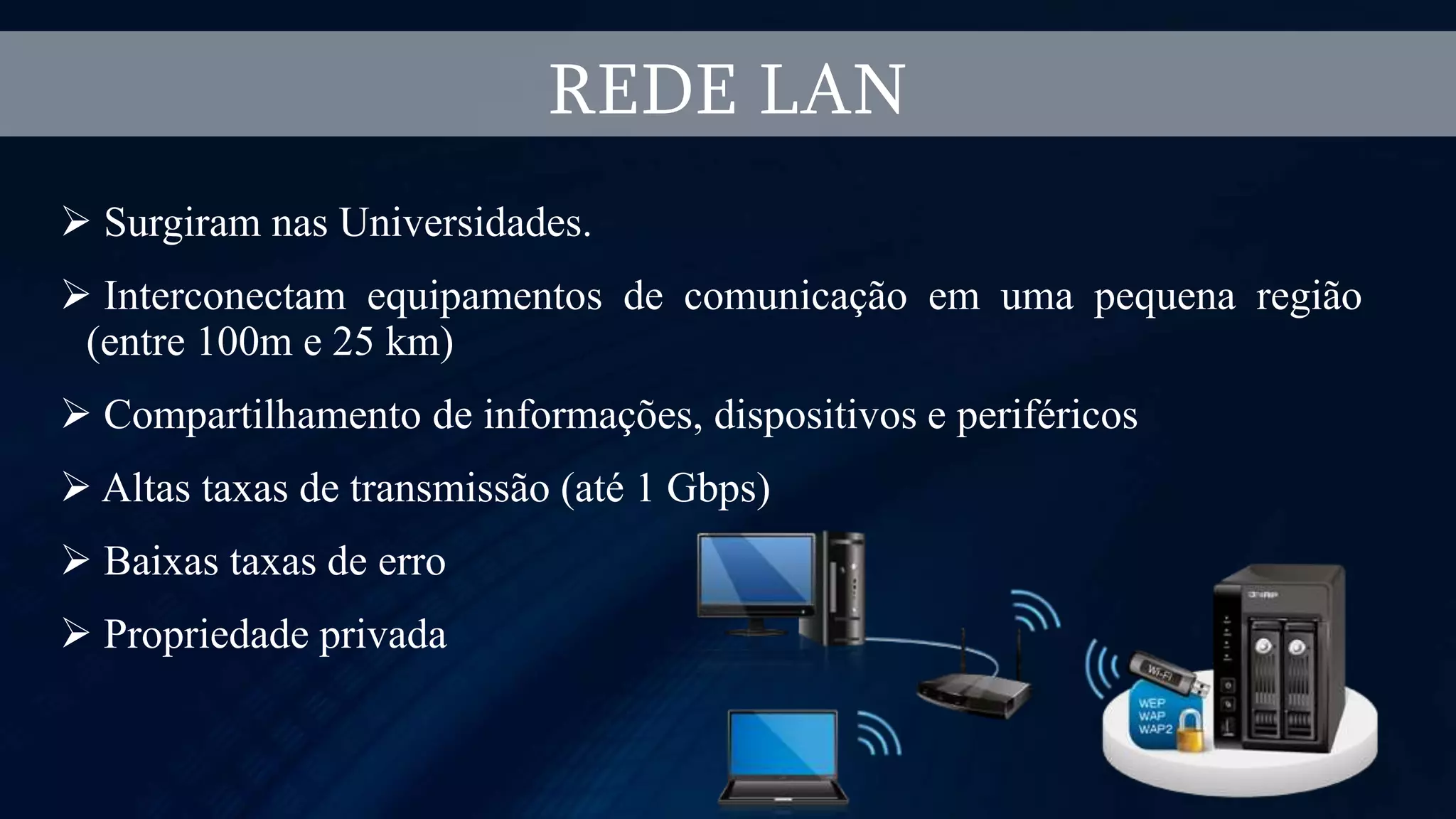

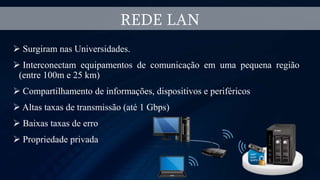

9.  Surgiram nas Universidades.
 Interconectam equipamentos de comunicação em uma pequena região
(entre 100m e 25 km)
 Compartilhamento de informações, dispositivos e periféricos
 Altas taxas de transmissão (até 1 Gbps)
 Baixas taxas de erro
 Propriedade privada
REDE LAN

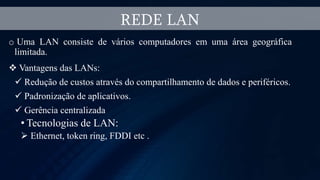

10. o Uma LAN consiste de vários computadores em uma área geográfica
limitada.
 Vantagens das LANs:
 Redução de custos através do compartilhamento de dados e periféricos.
 Padronização de aplicativos.
 Gerência centralizada
• Tecnologias de LAN:
 Ethernet, token ring, FDDI etc .
REDE LAN

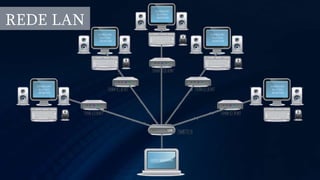

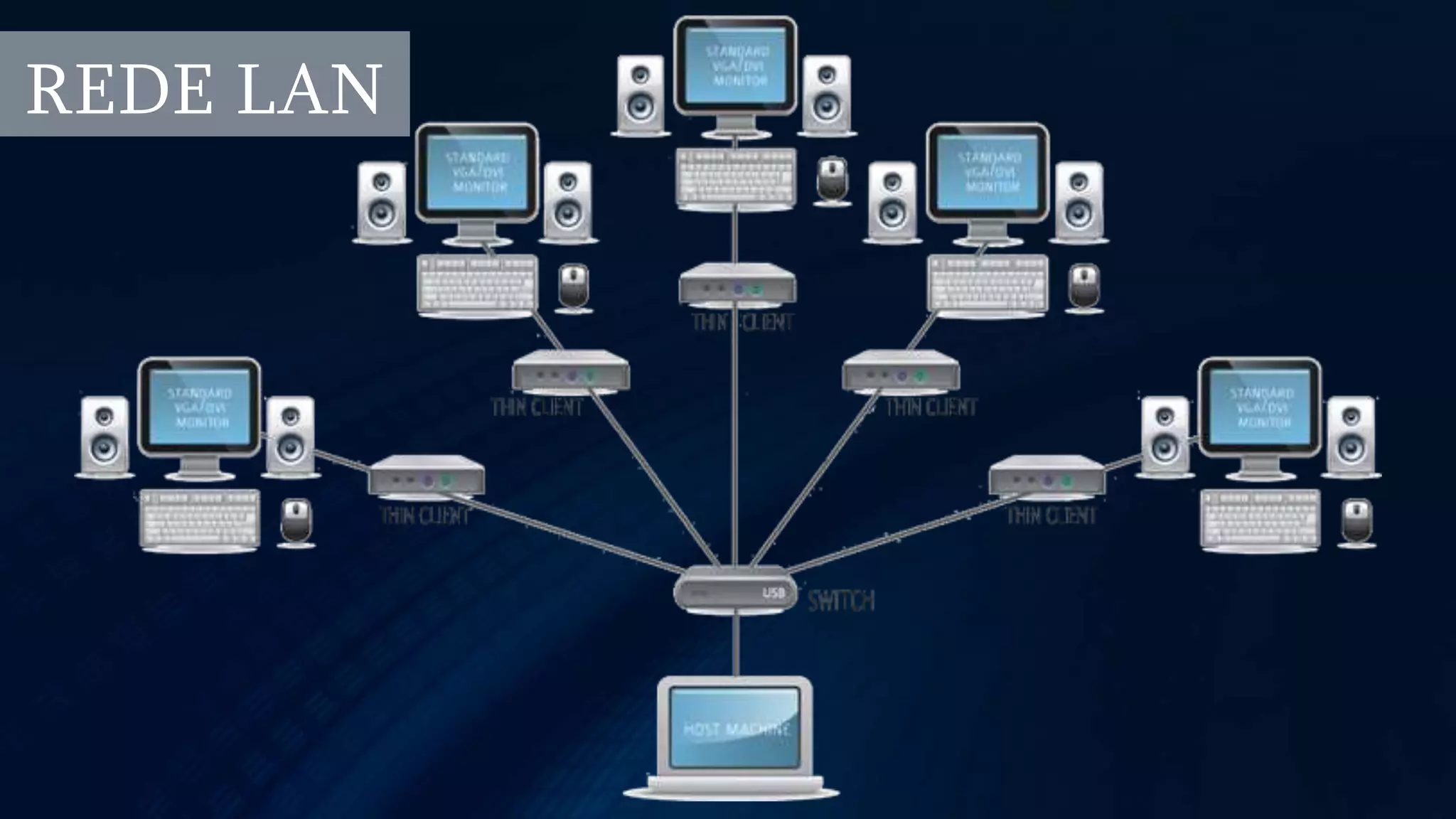

11. REDE LAN

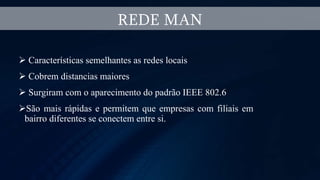

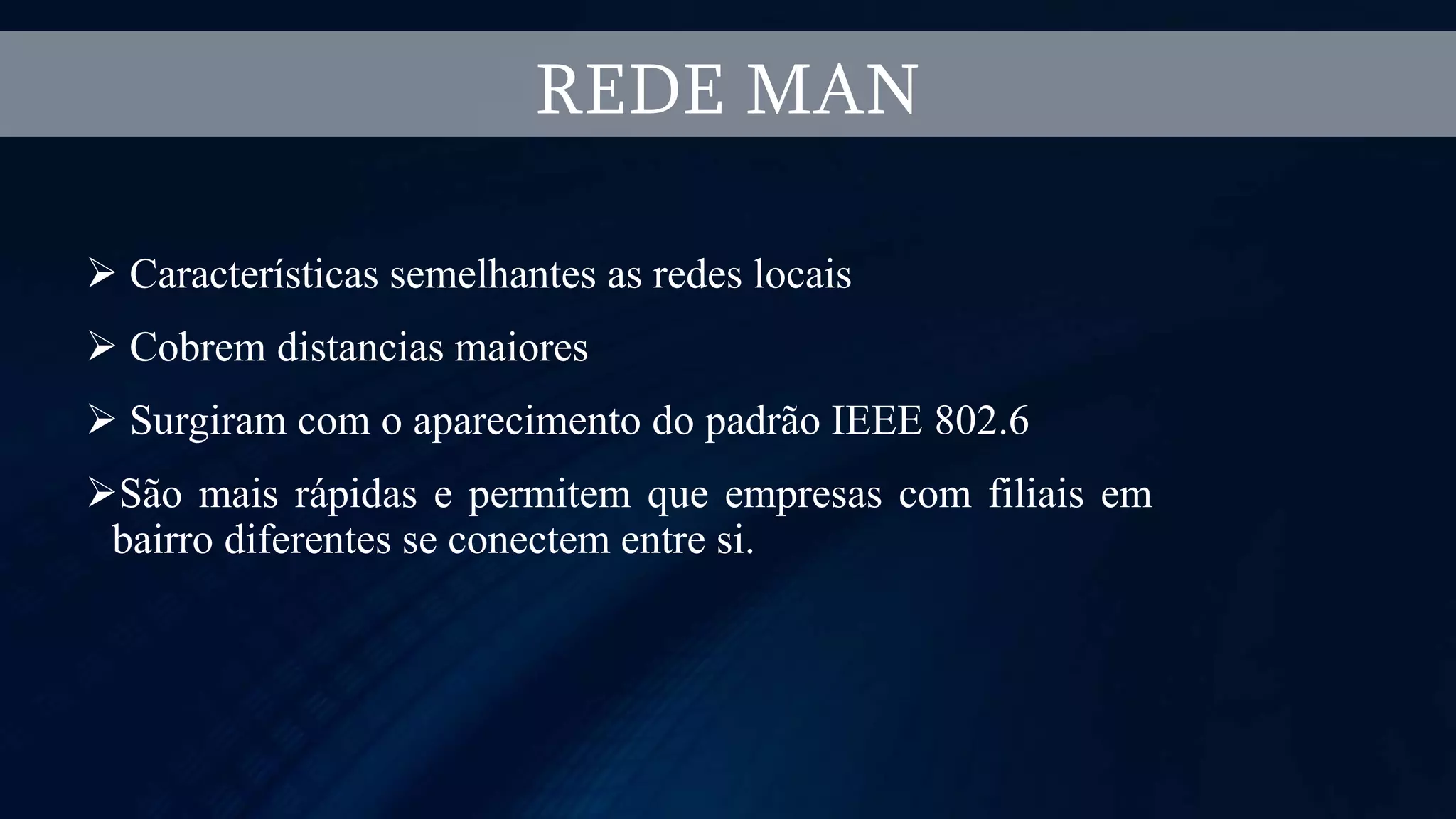

12.  Características semelhantes as redes locais
 Cobrem distancias maiores
 Surgiram com o aparecimento do padrão IEEE 802.6
São mais rápidas e permitem que empresas com filiais em
bairro diferentes se conectem entre si.
REDE MAN

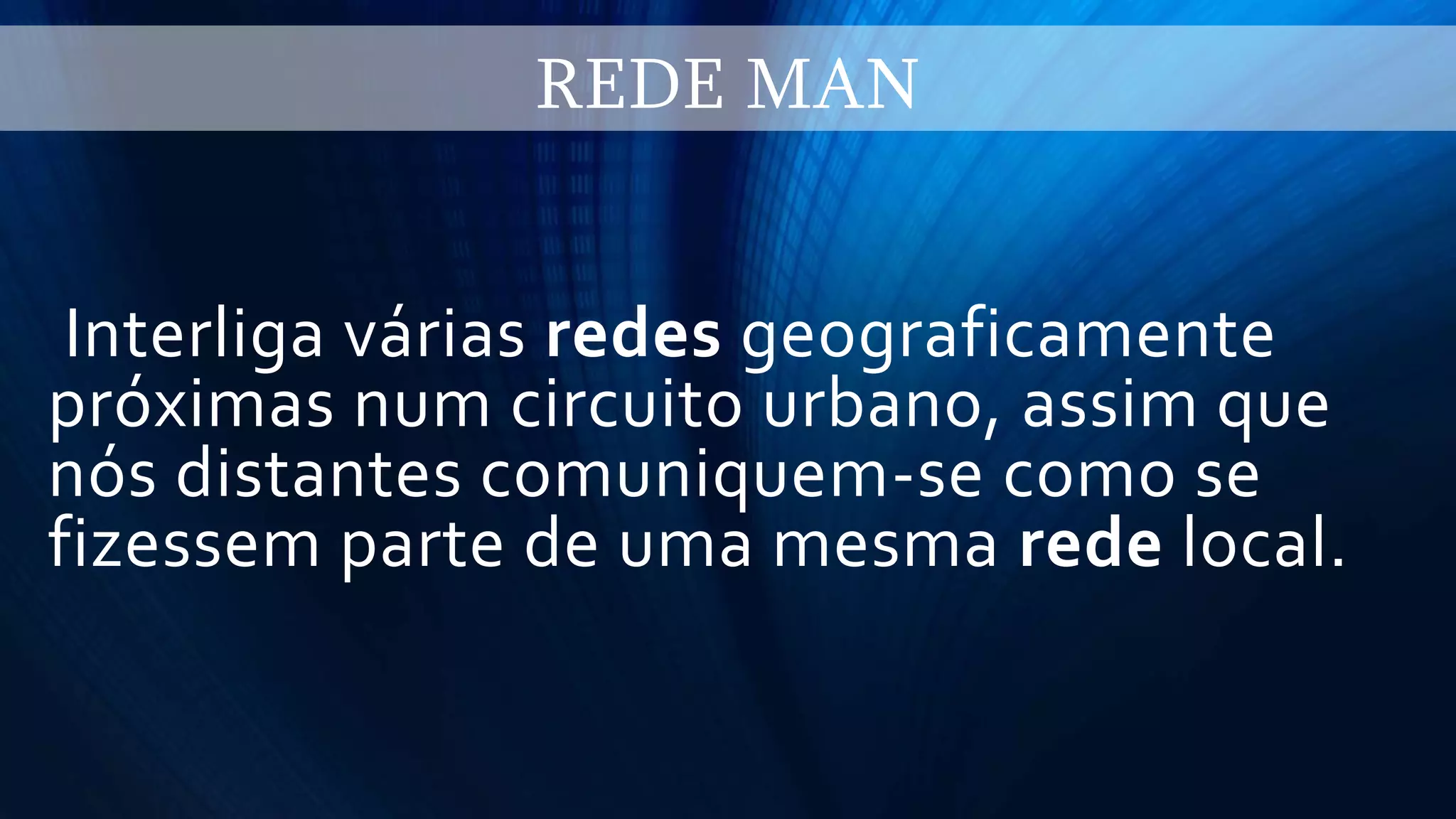

13. Interliga várias redes geograficamente
próximas num circuito urbano, assim que
nós distantes comuniquem-se como se
fizessem parte de uma mesma rede local.
REDE MAN

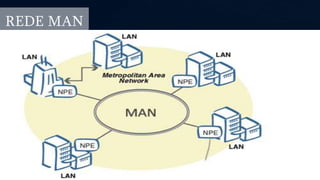

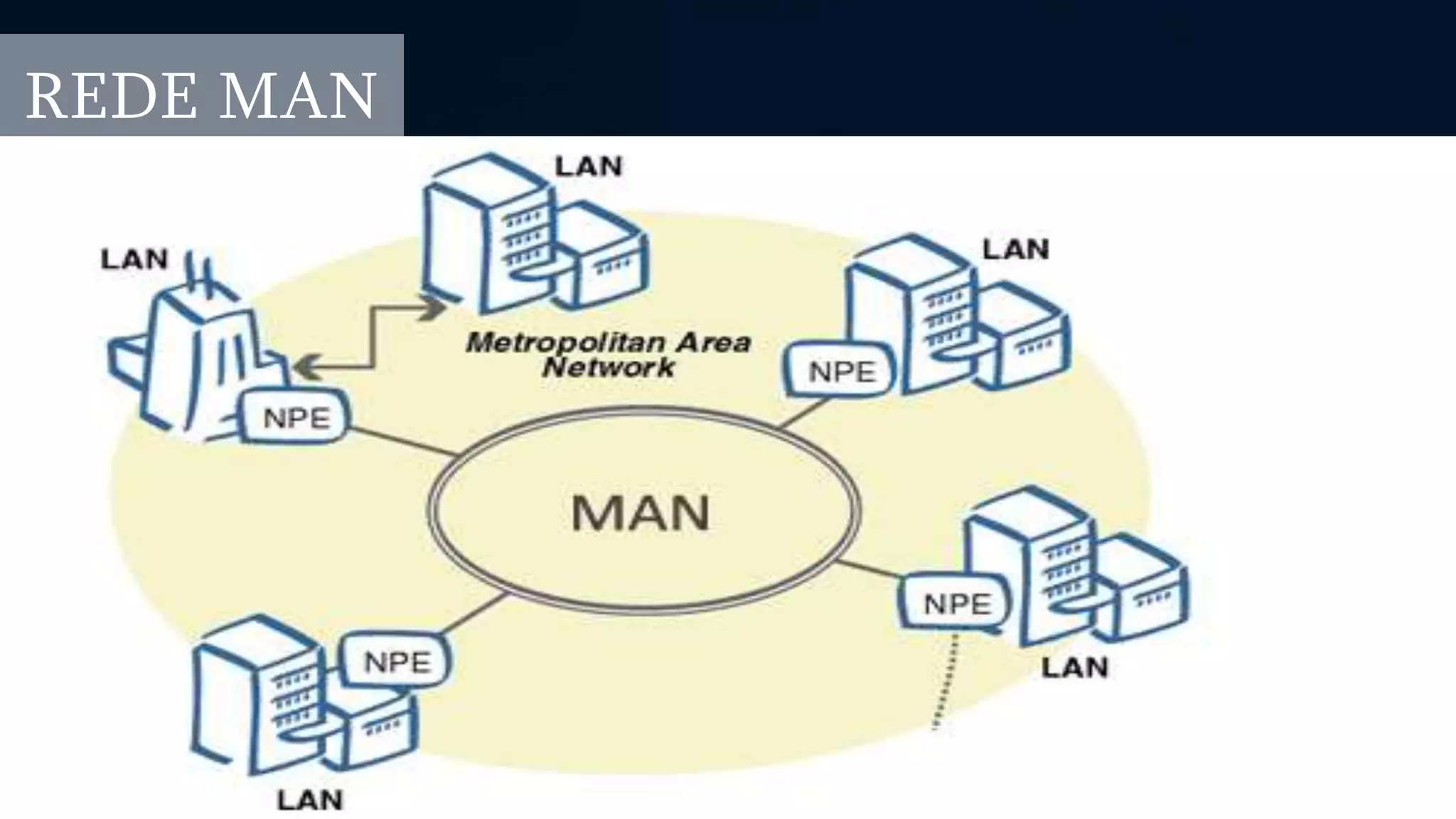

14. REDE MAN

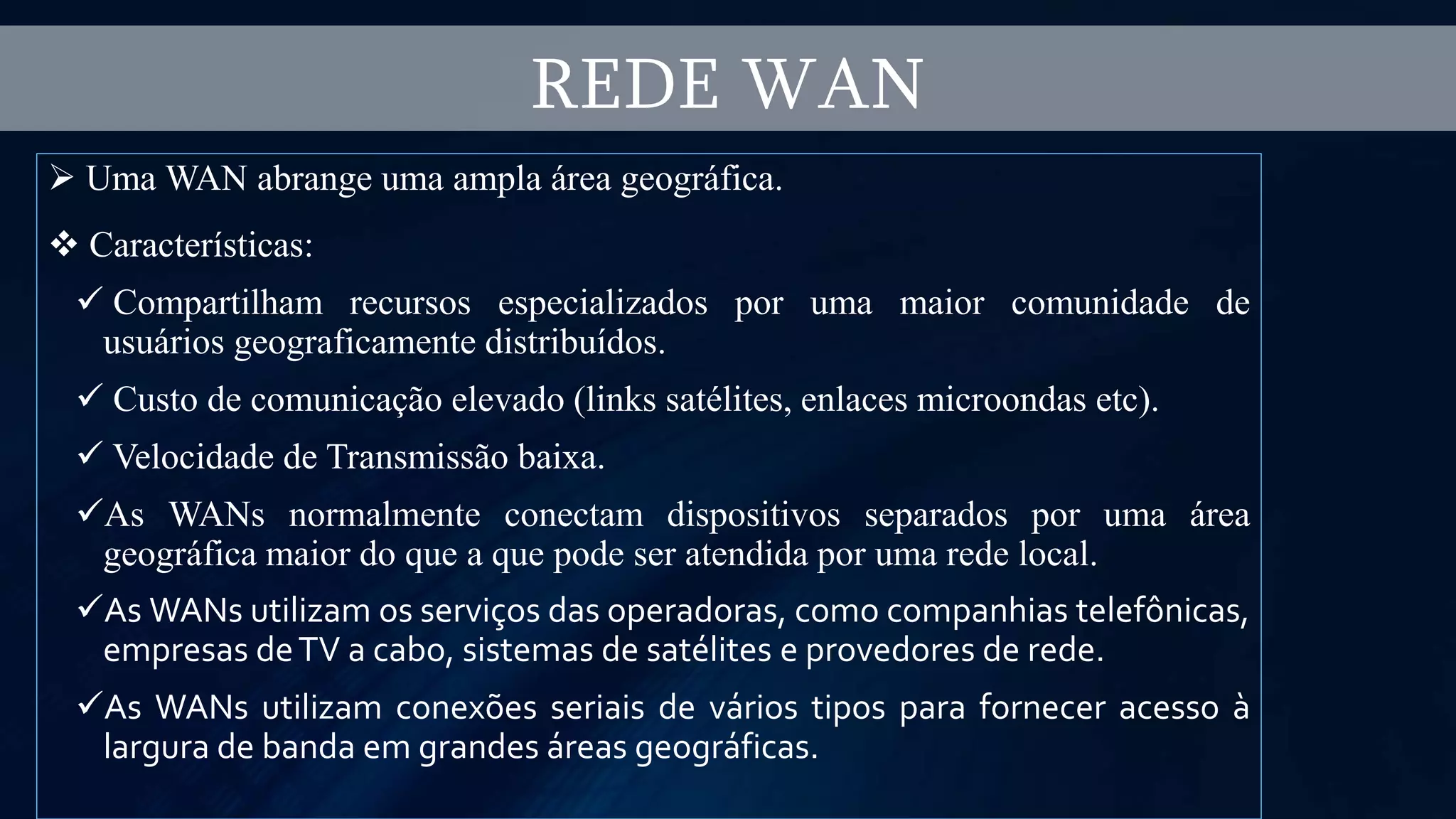

15.  Uma WAN abrange uma ampla área geográfica.
 Características:
 Compartilham recursos especializados por uma maior comunidade de
usuários geograficamente distribuídos.
 Custo de comunicação elevado (links satélites, enlaces microondas etc).
 Velocidade de Transmissão baixa.
As WANs normalmente conectam dispositivos separados por uma área
geográfica maior do que a que pode ser atendida por uma rede local.
As WANs utilizam os serviços das operadoras, como companhias telefônicas,
empresas deTV a cabo, sistemas de satélites e provedores de rede.
As WANs utilizam conexões seriais de vários tipos para fornecer acesso à
largura de banda em grandes áreas geográficas.
REDE WAN

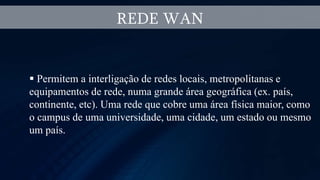

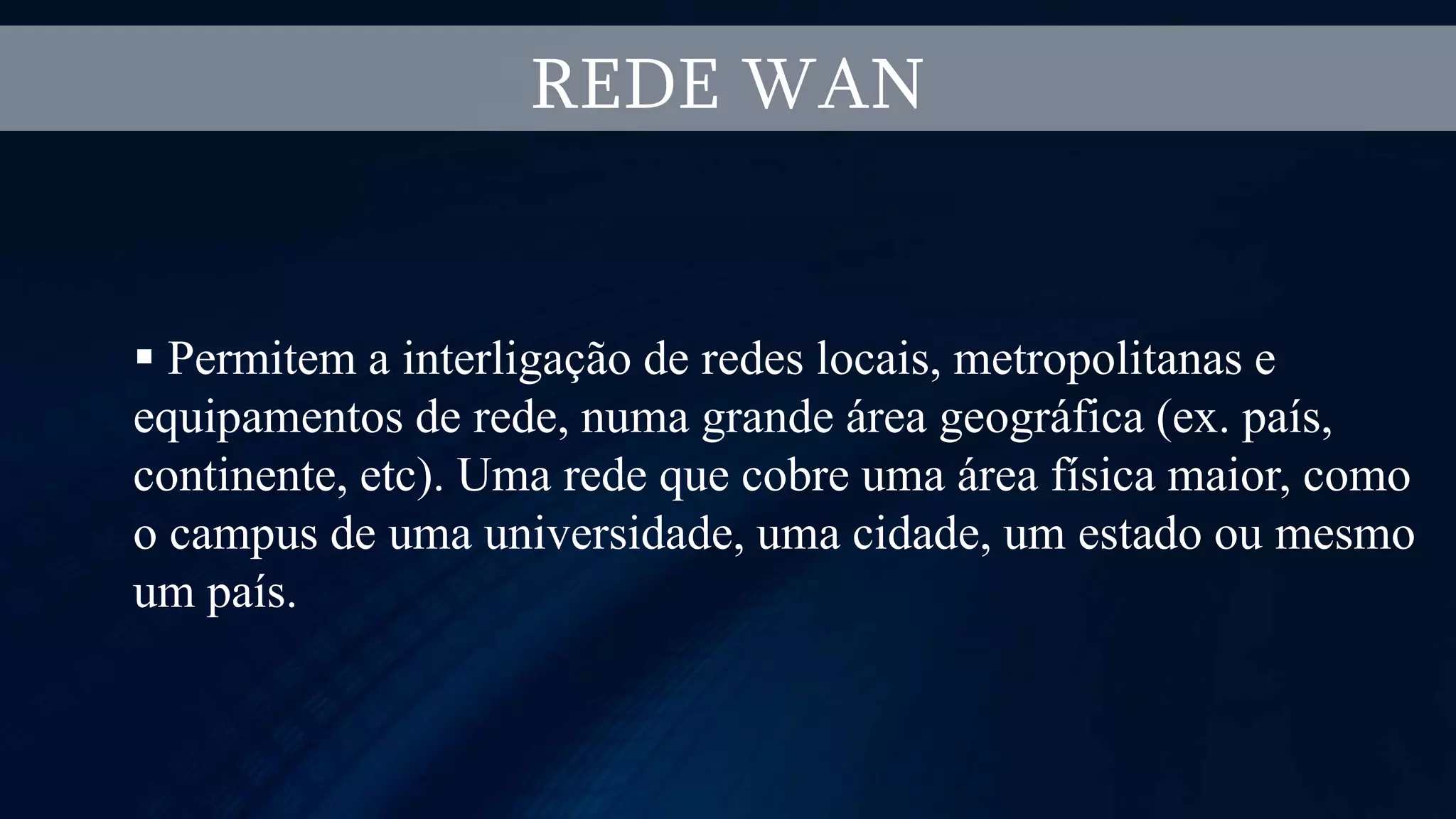

16. REDE WAN
 Permitem a interligação de redes locais, metropolitanas e
equipamentos de rede, numa grande área geográfica (ex. país,
continente, etc). Uma rede que cobre uma área física maior, como
o campus de uma universidade, uma cidade, um estado ou mesmo
um país.

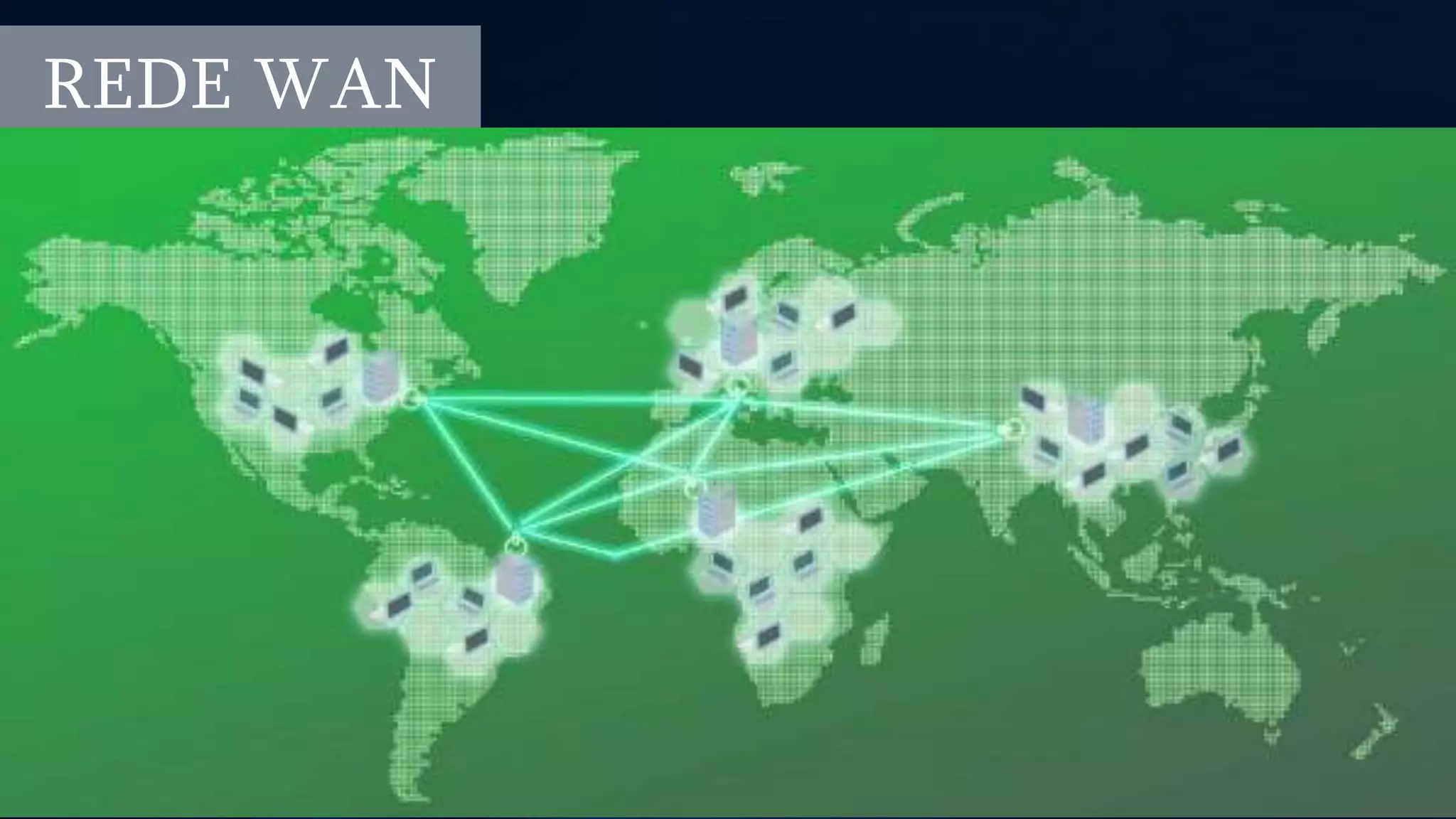

17. REDE WAN

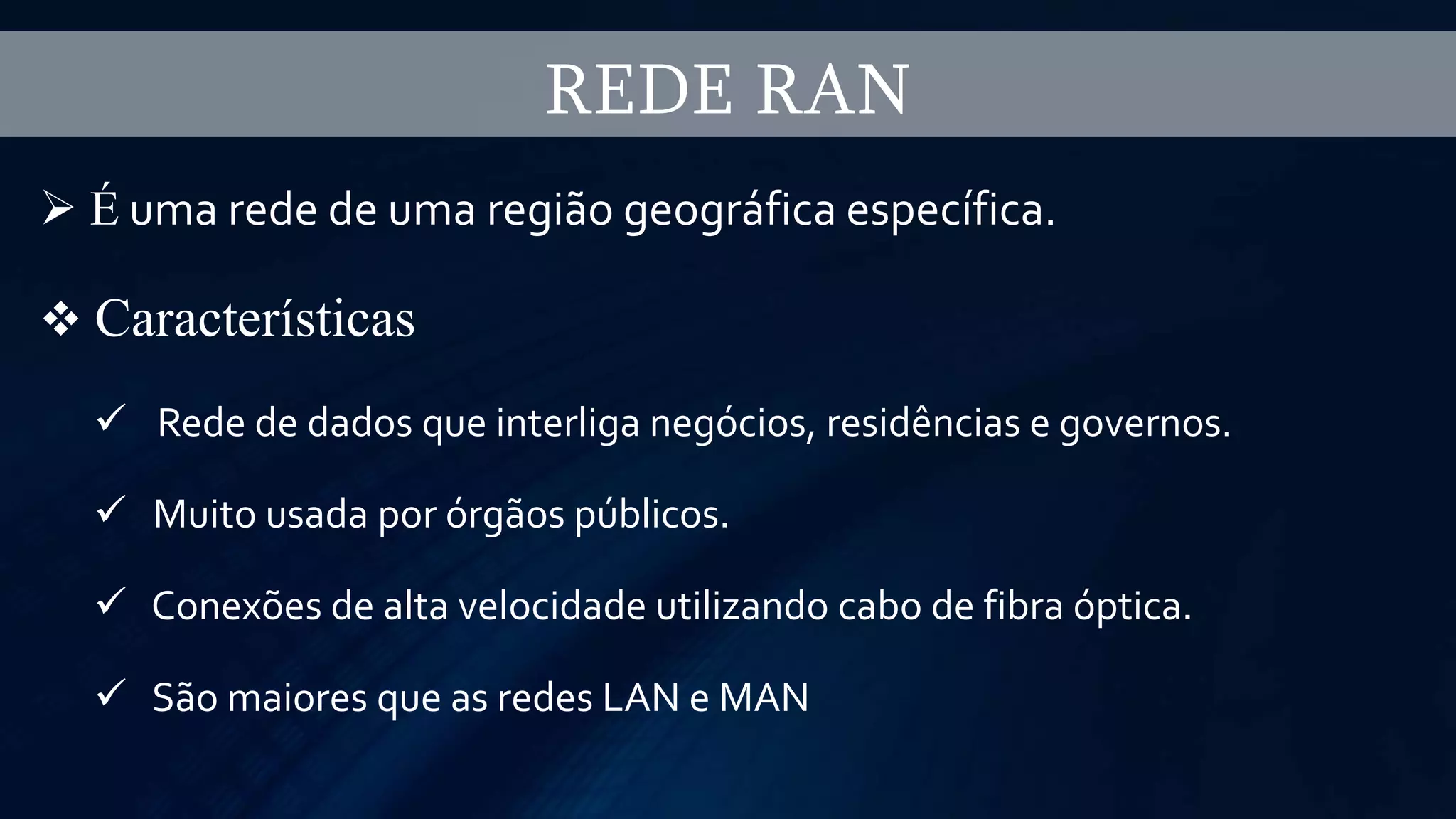

18. REDE RAN
 É uma rede de uma região geográfica específica.
 Características
 Rede de dados que interliga negócios, residências e governos.
 Muito usada por órgãos públicos.
 Conexões de alta velocidade utilizando cabo de fibra óptica.
 São maiores que as redes LAN e MAN

19. REDE RAN

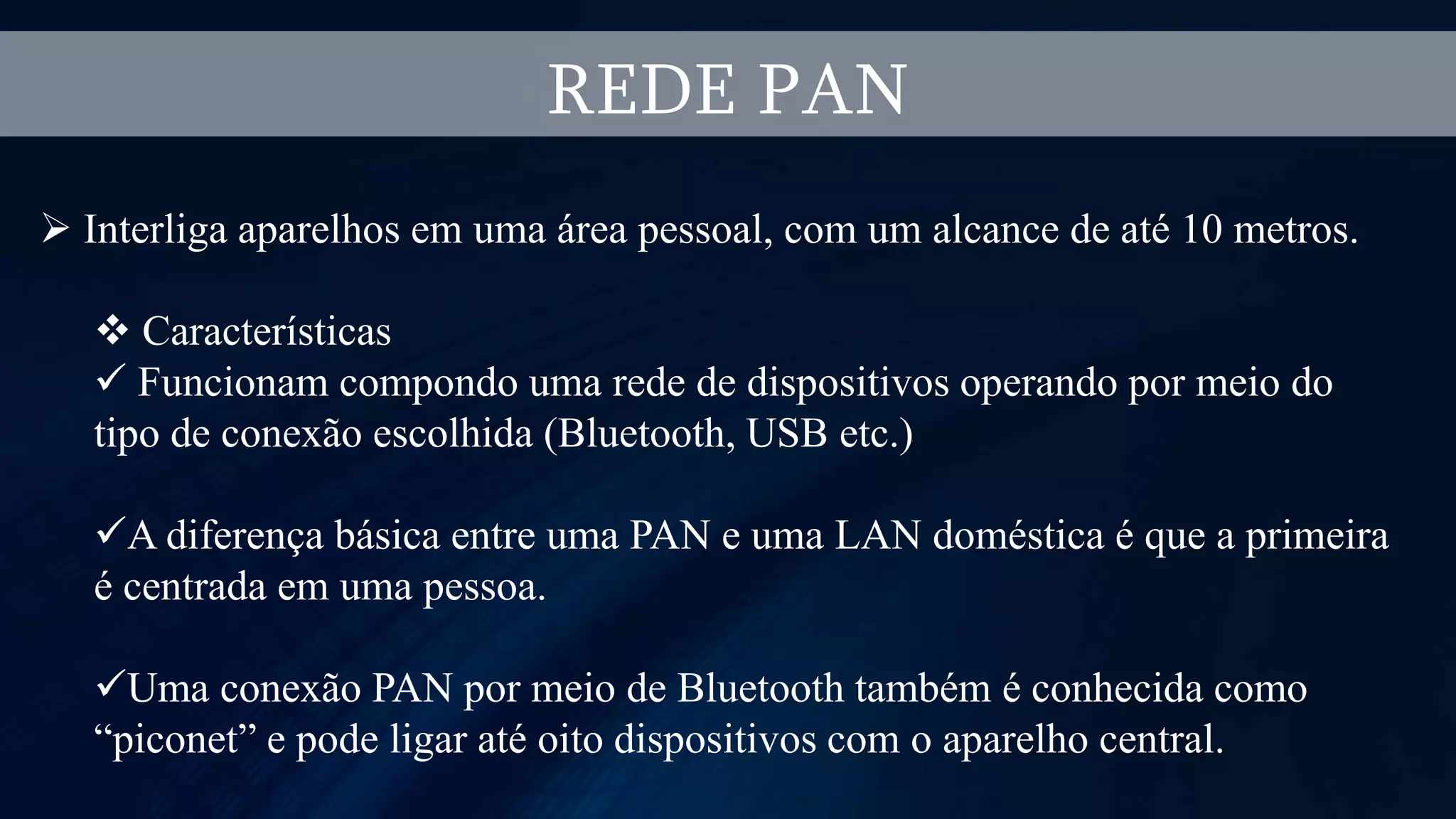

20. REDE PAN
 Interliga aparelhos em uma área pessoal, com um alcance de até 10 metros.
 Características
 Funcionam compondo uma rede de dispositivos operando por meio do
tipo de conexão escolhida (Bluetooth, USB etc.)
A diferença básica entre uma PAN e uma LAN doméstica é que a primeira
é centrada em uma pessoa.
Uma conexão PAN por meio de Bluetooth também é conhecida como
“piconet” e pode ligar até oito dispositivos com o aparelho central.

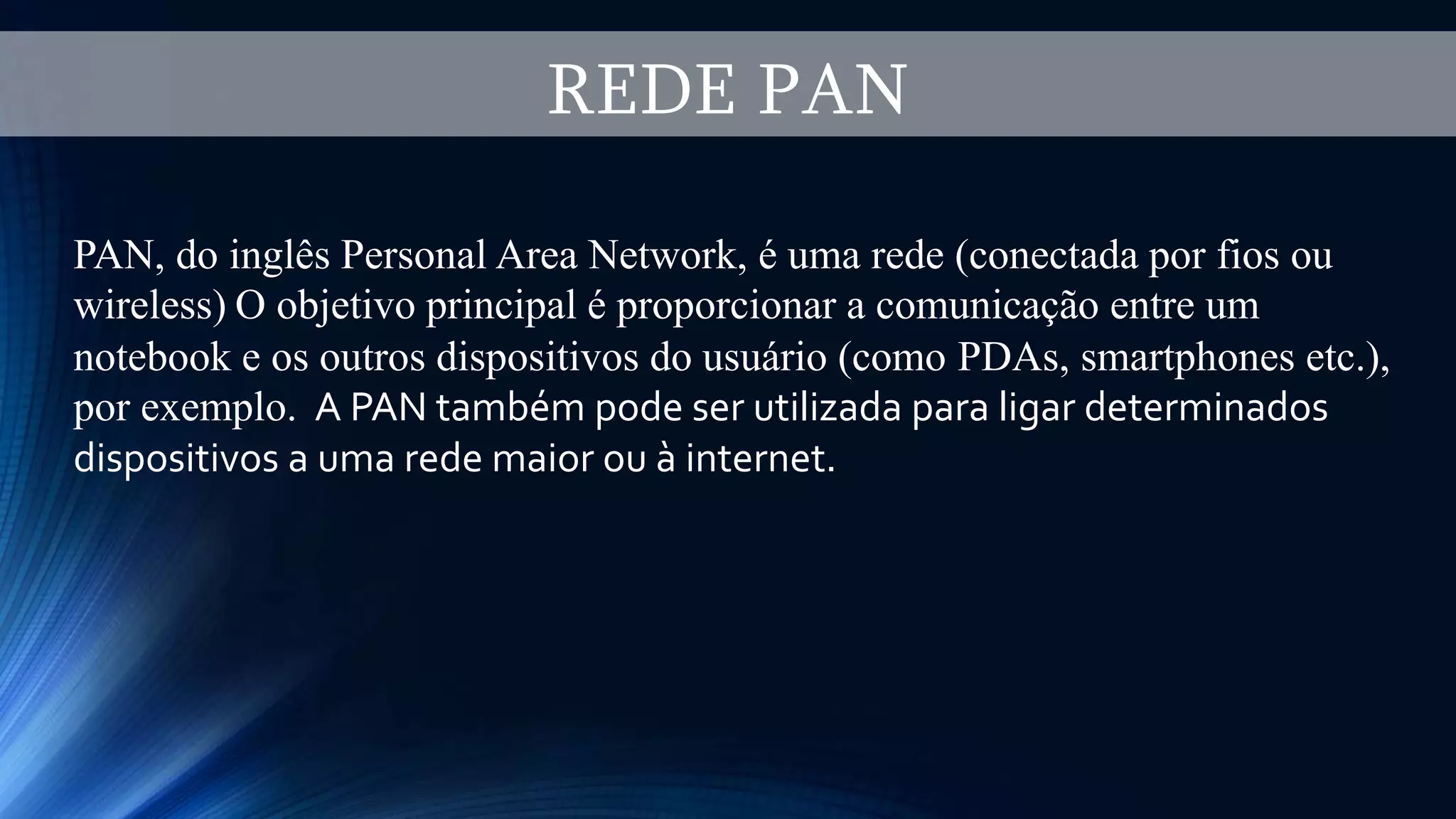

21. REDE PAN
PAN, do inglês Personal Area Network, é uma rede (conectada por fios ou
wireless) O objetivo principal é proporcionar a comunicação entre um
notebook e os outros dispositivos do usuário (como PDAs, smartphones etc.),
por exemplo. A PAN também pode ser utilizada para ligar determinados
dispositivos a uma rede maior ou à internet.

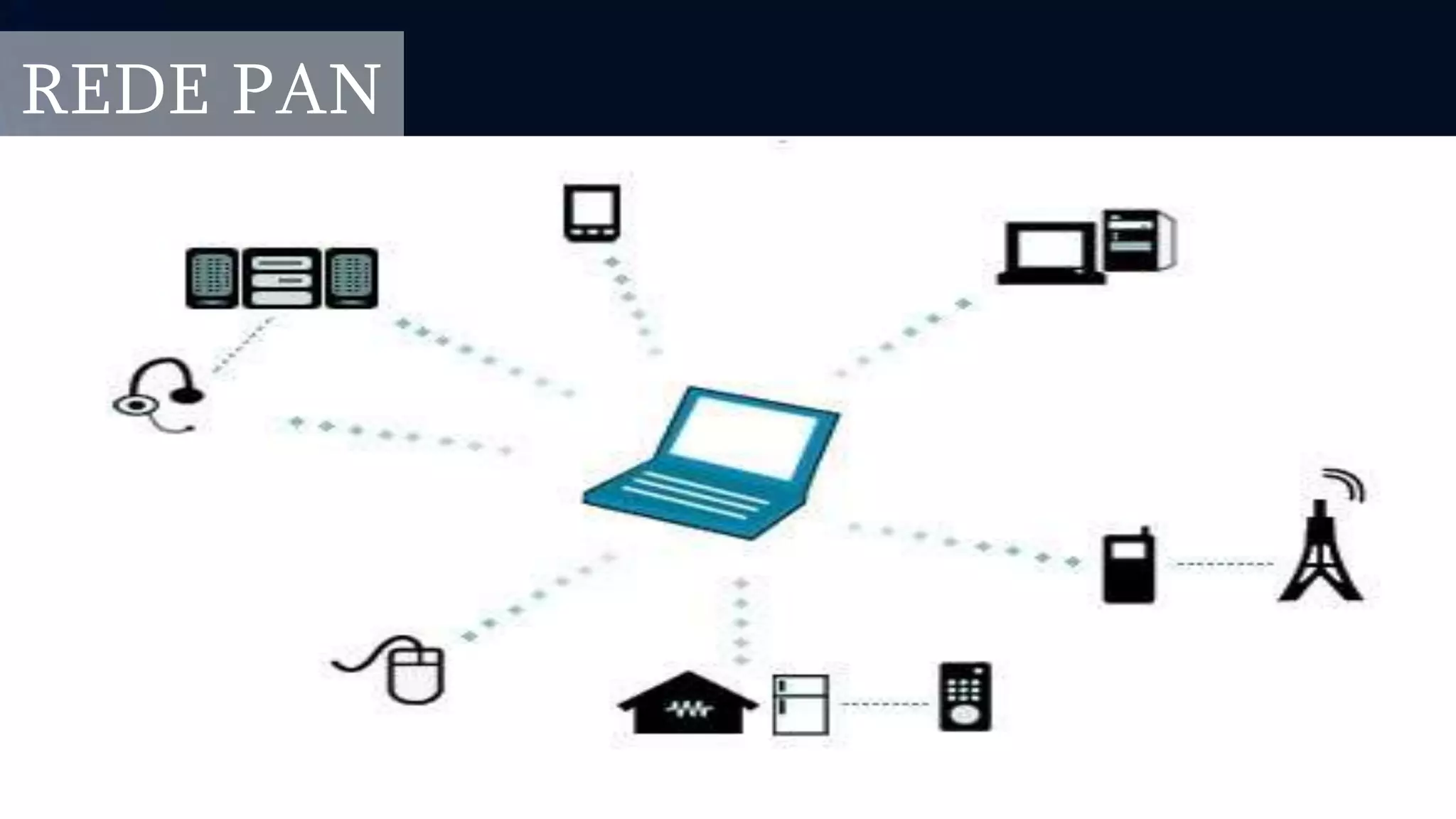

22. REDE PAN

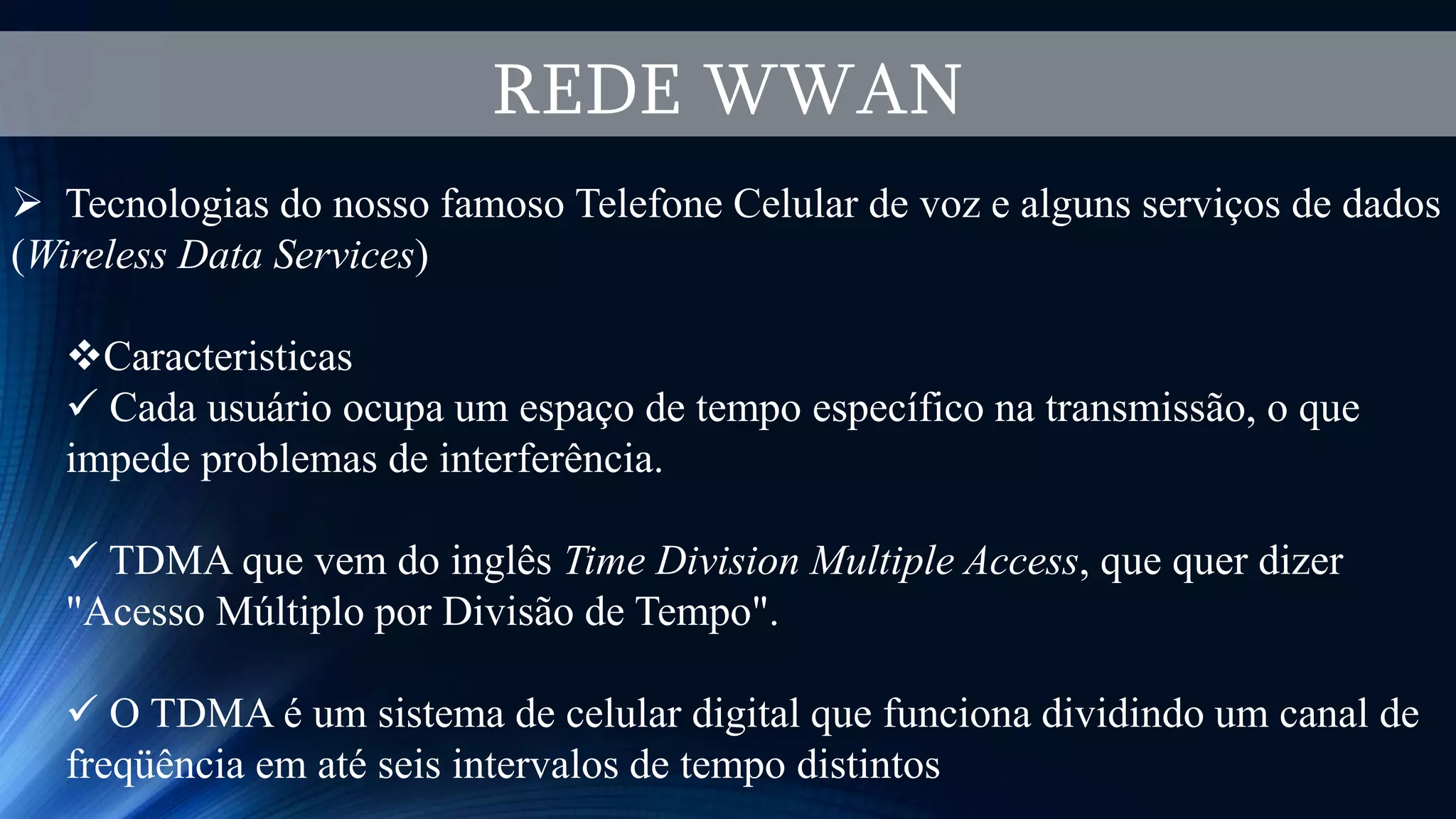

23. REDE WWAN
 Tecnologias do nosso famoso Telefone Celular de voz e alguns serviços de dados
(Wireless Data Services)
Caracteristicas
 Cada usuário ocupa um espaço de tempo específico na transmissão, o que
impede problemas de interferência.
 TDMA que vem do inglês Time Division Multiple Access, que quer dizer
"Acesso Múltiplo por Divisão de Tempo".
 O TDMA é um sistema de celular digital que funciona dividindo um canal de
freqüência em até seis intervalos de tempo distintos

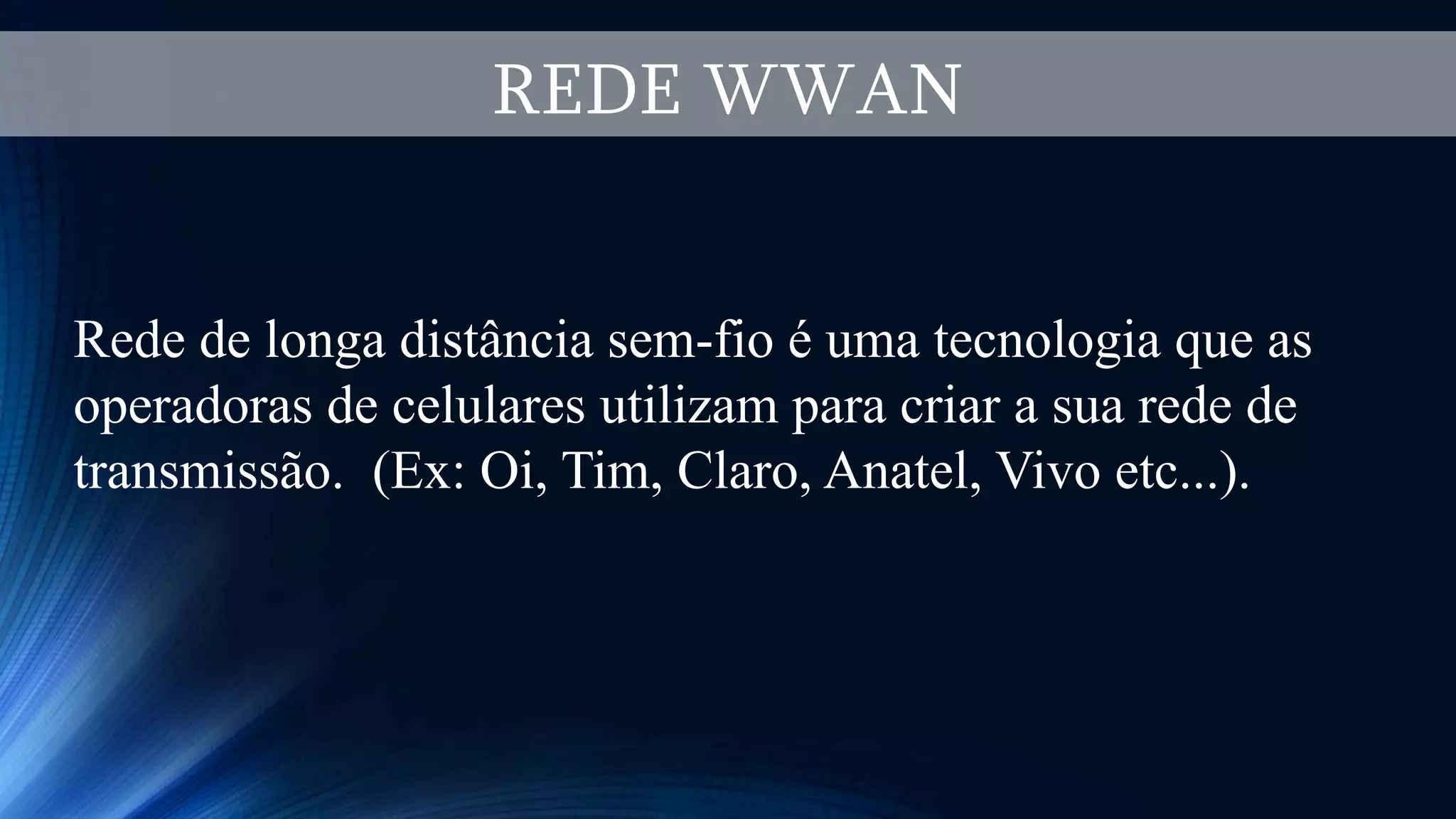

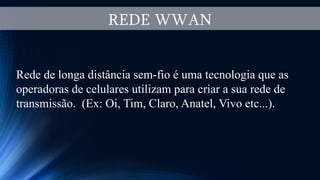

24. REDE WWAN
Rede de longa distância sem-fio é uma tecnologia que as
operadoras de celulares utilizam para criar a sua rede de
transmissão. (Ex: Oi, Tim, Claro, Anatel, Vivo etc...).

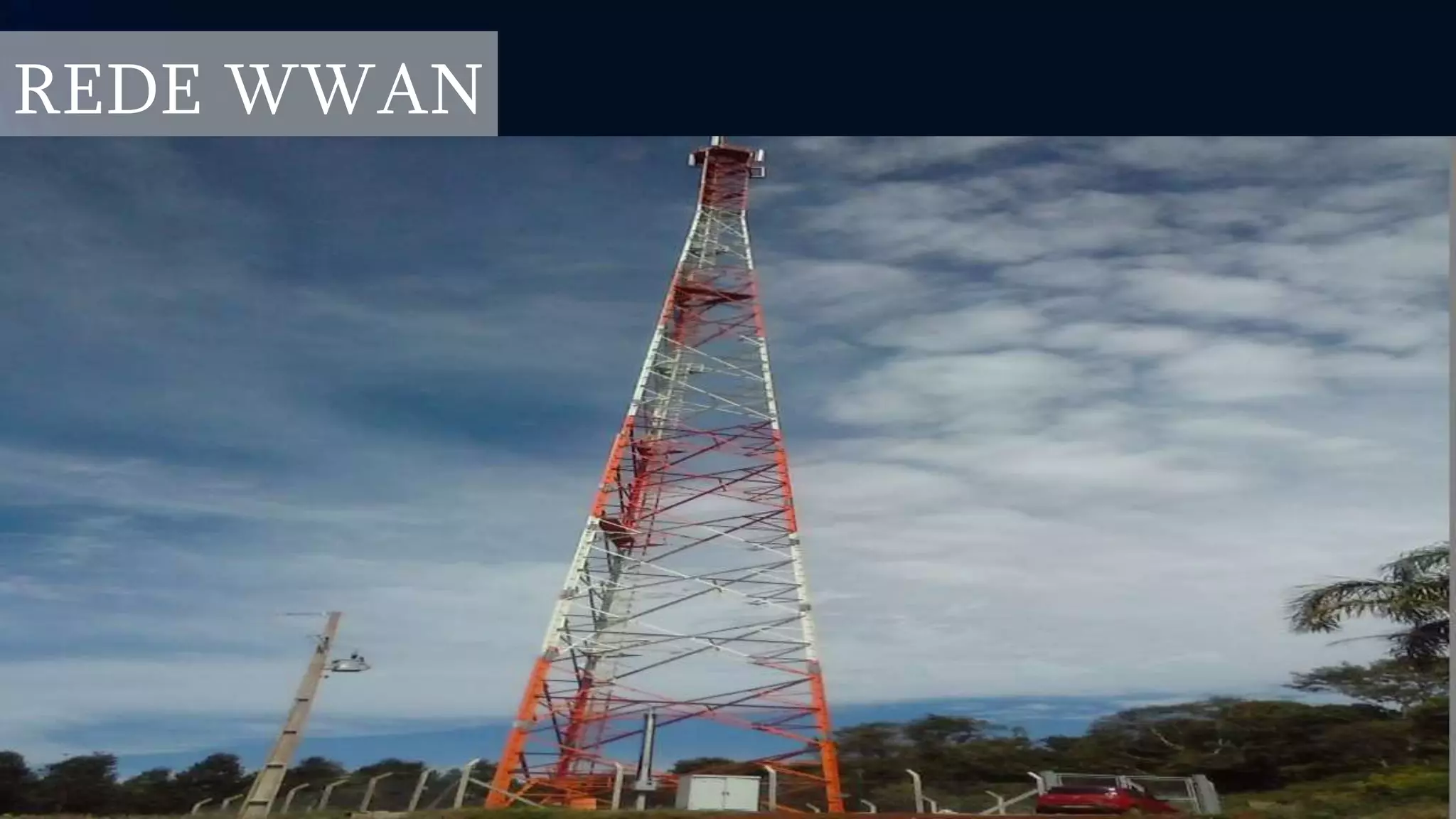

25. REDE WWAN

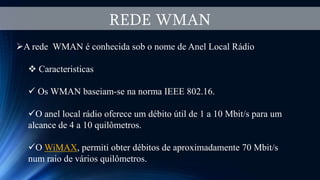

26. REDE WMAN
A rede WMAN é conhecida sob o nome de Anel Local Rádio
 Caracteristicas
 Os WMAN baseiam-se na norma IEEE 802.16.
O anel local rádio oferece um débito útil de 1 a 10 Mbit/s para um
alcance de 4 a 10 quilômetros.
O WiMAX, permiti obter débitos de aproximadamente 70 Mbit/s
num raio de vários quilômetros.

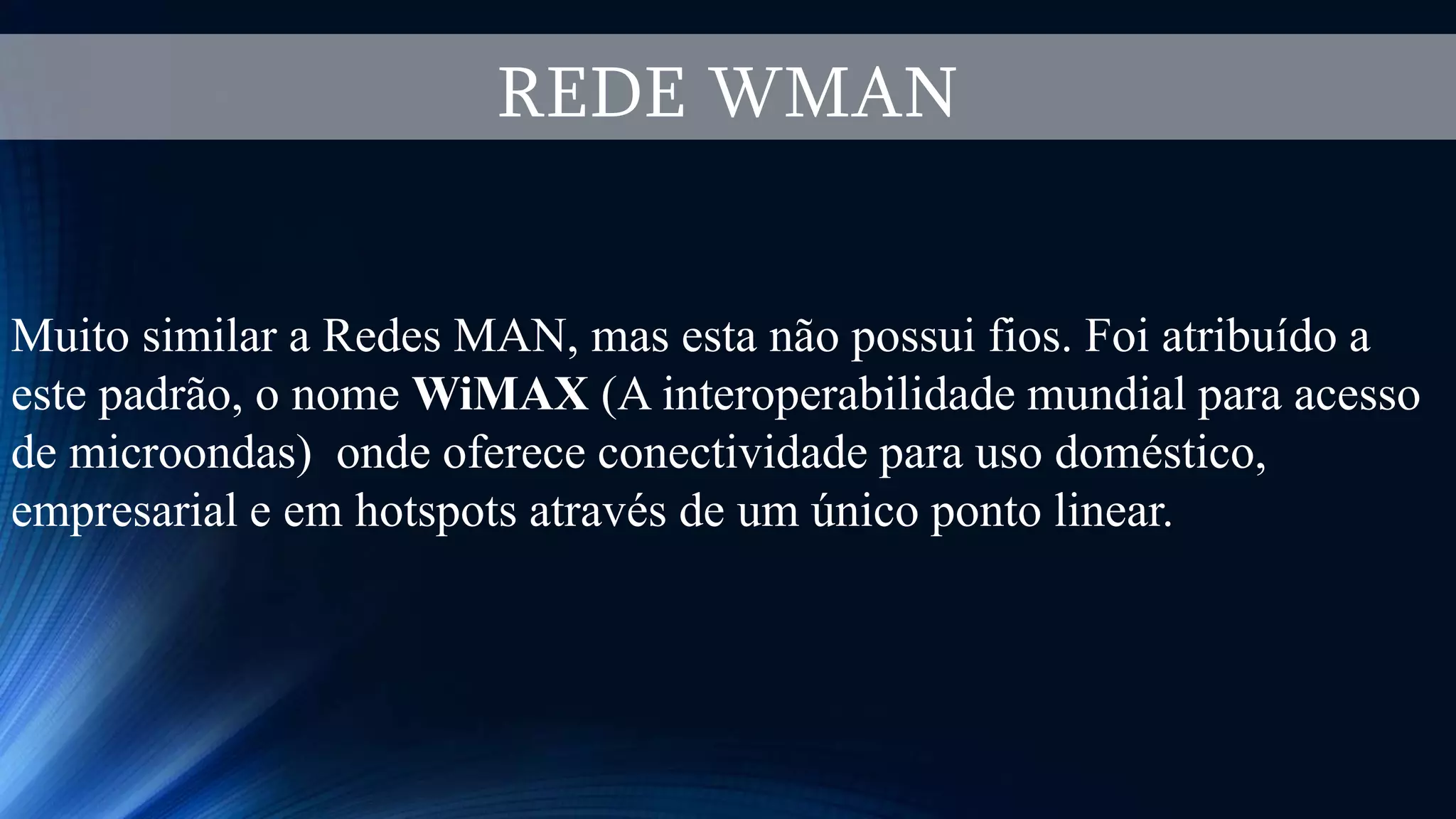

27. REDE WMAN
Muito similar a Redes MAN, mas esta não possui fios. Foi atribuído a
este padrão, o nome WiMAX (A interoperabilidade mundial para acesso
de microondas) onde oferece conectividade para uso doméstico,
empresarial e em hotspots através de um único ponto linear.

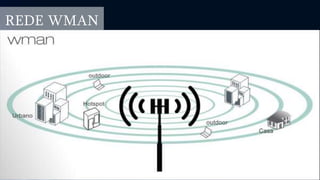

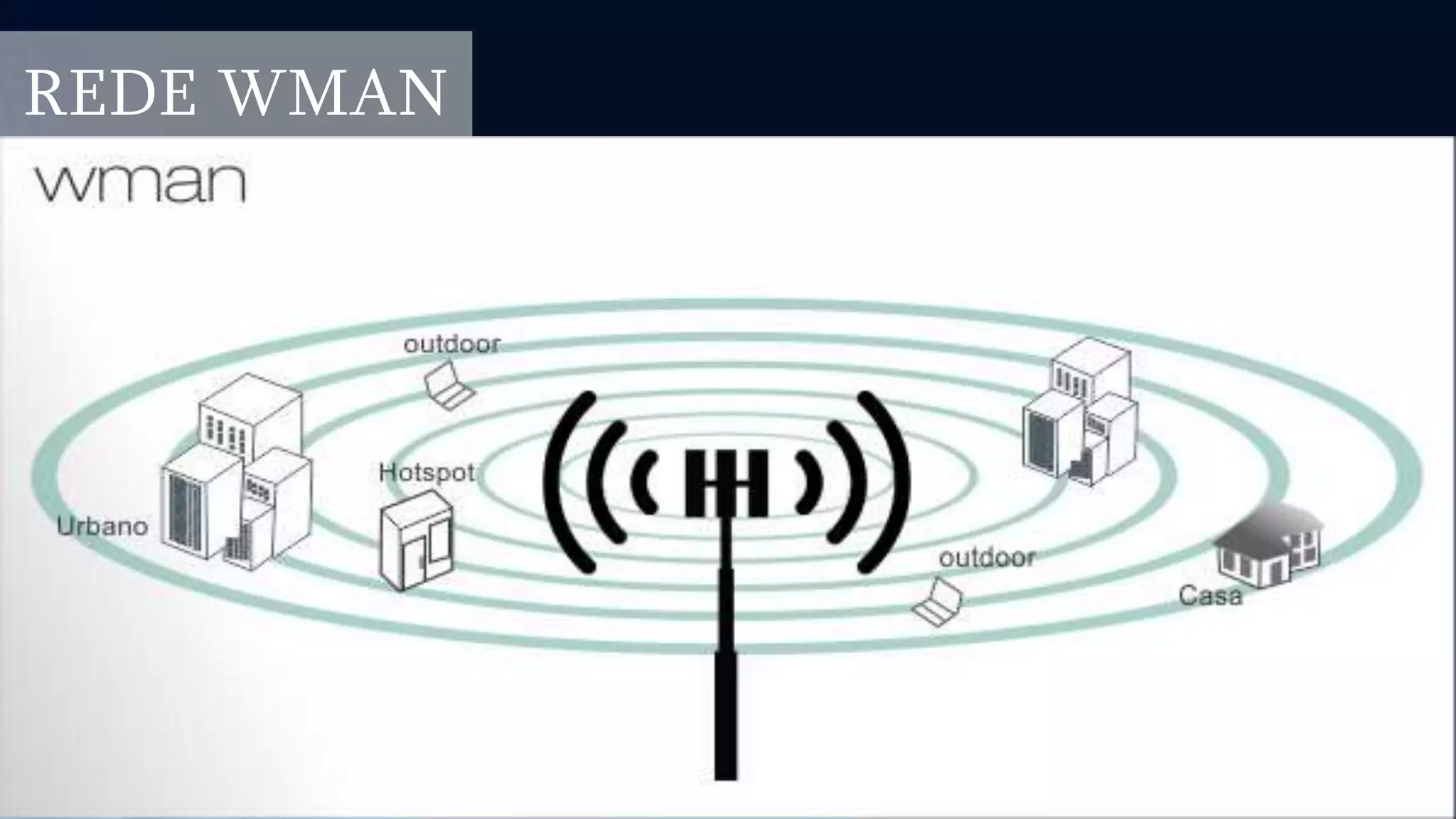

28. REDE WMAN

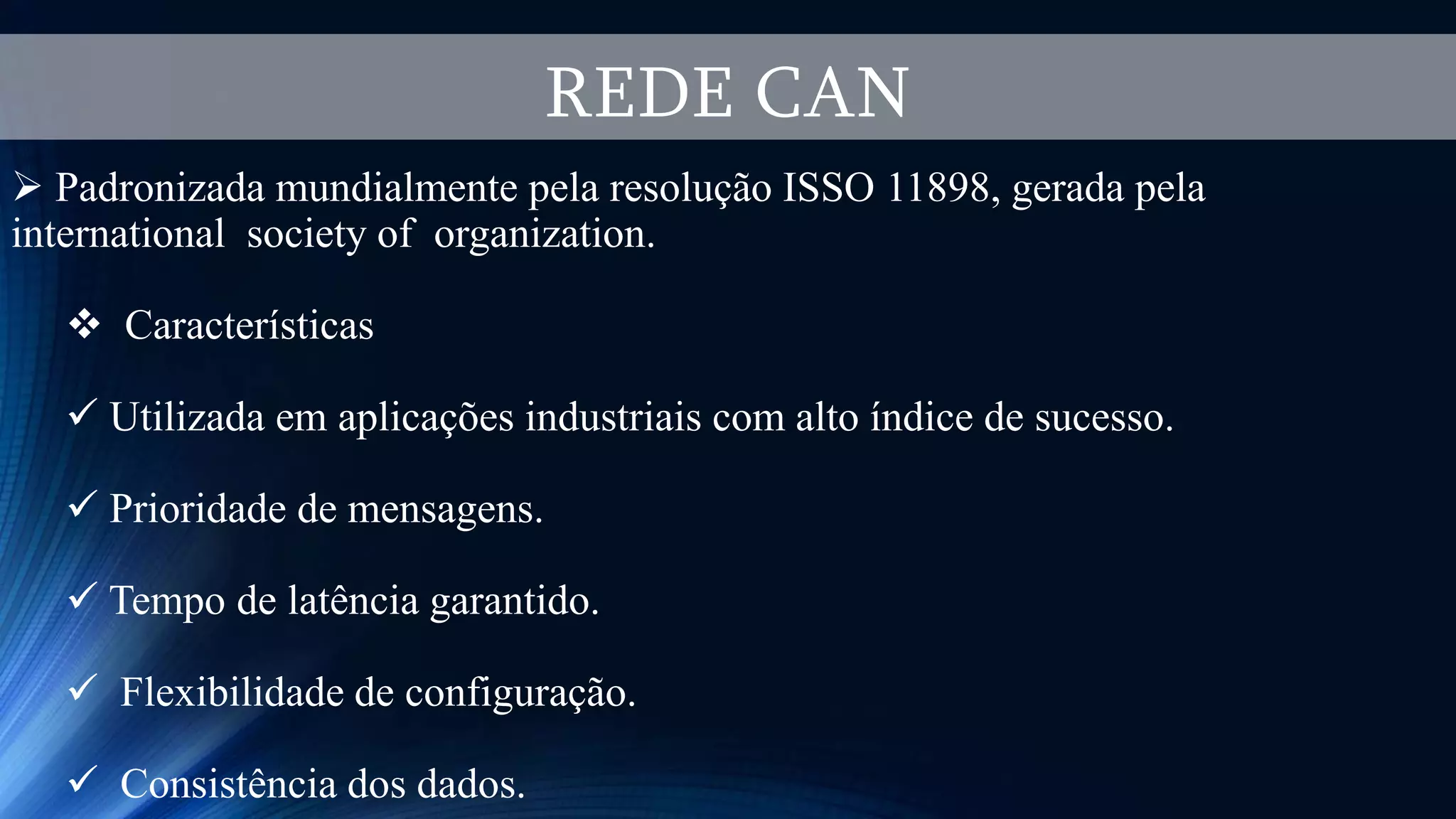

29. REDE CAN
 Padronizada mundialmente pela resolução ISSO 11898, gerada pela
international society of organization.
 Características
 Utilizada em aplicações industriais com alto índice de sucesso.
 Prioridade de mensagens.
 Tempo de latência garantido.
 Flexibilidade de configuração.
 Consistência dos dados.

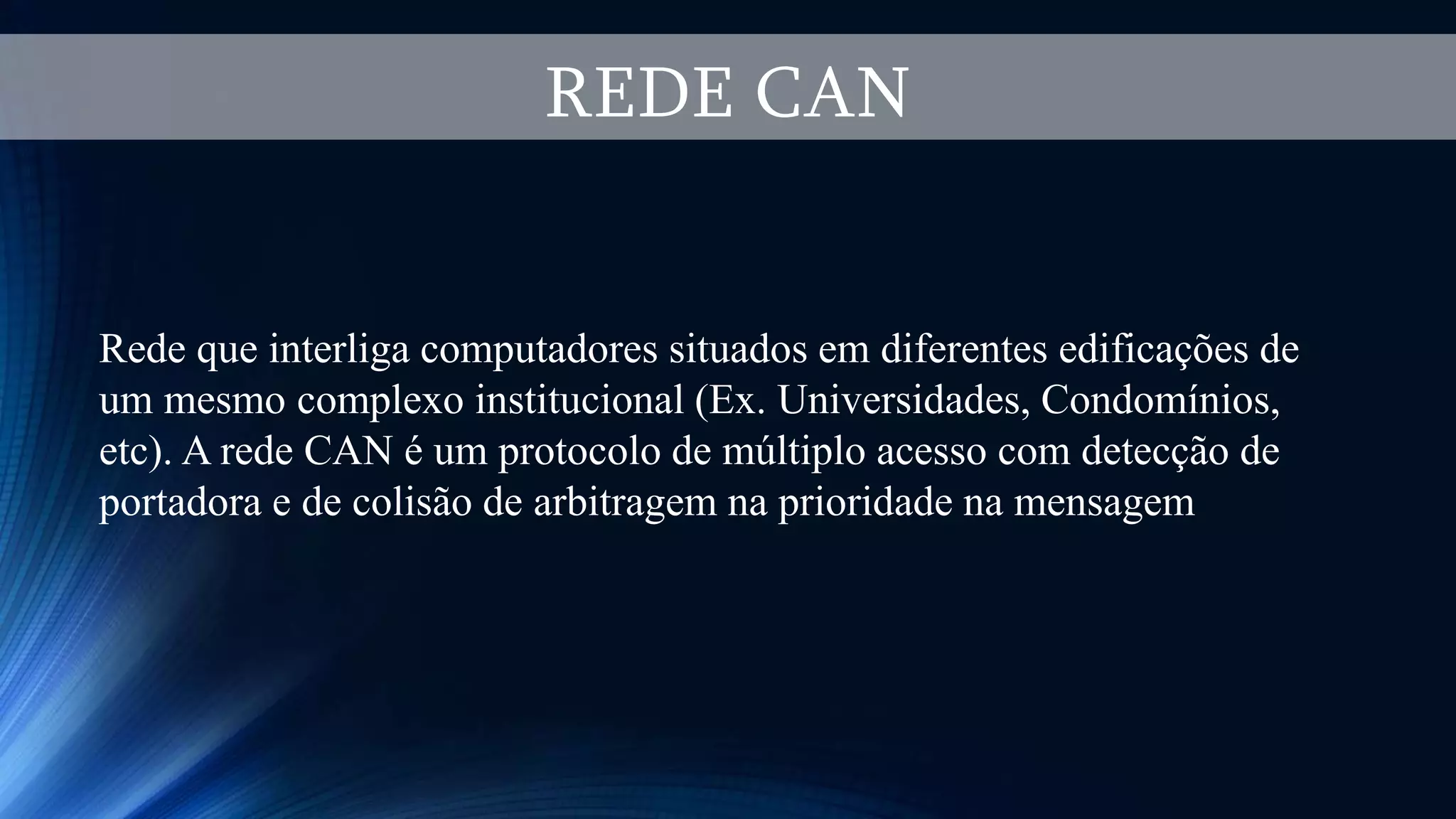

30. REDE CAN
Rede que interliga computadores situados em diferentes edificações de
um mesmo complexo institucional (Ex. Universidades, Condomínios,
etc). A rede CAN é um protocolo de múltiplo acesso com detecção de
portadora e de colisão de arbitragem na prioridade na mensagem

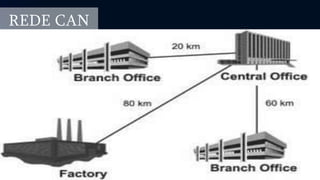

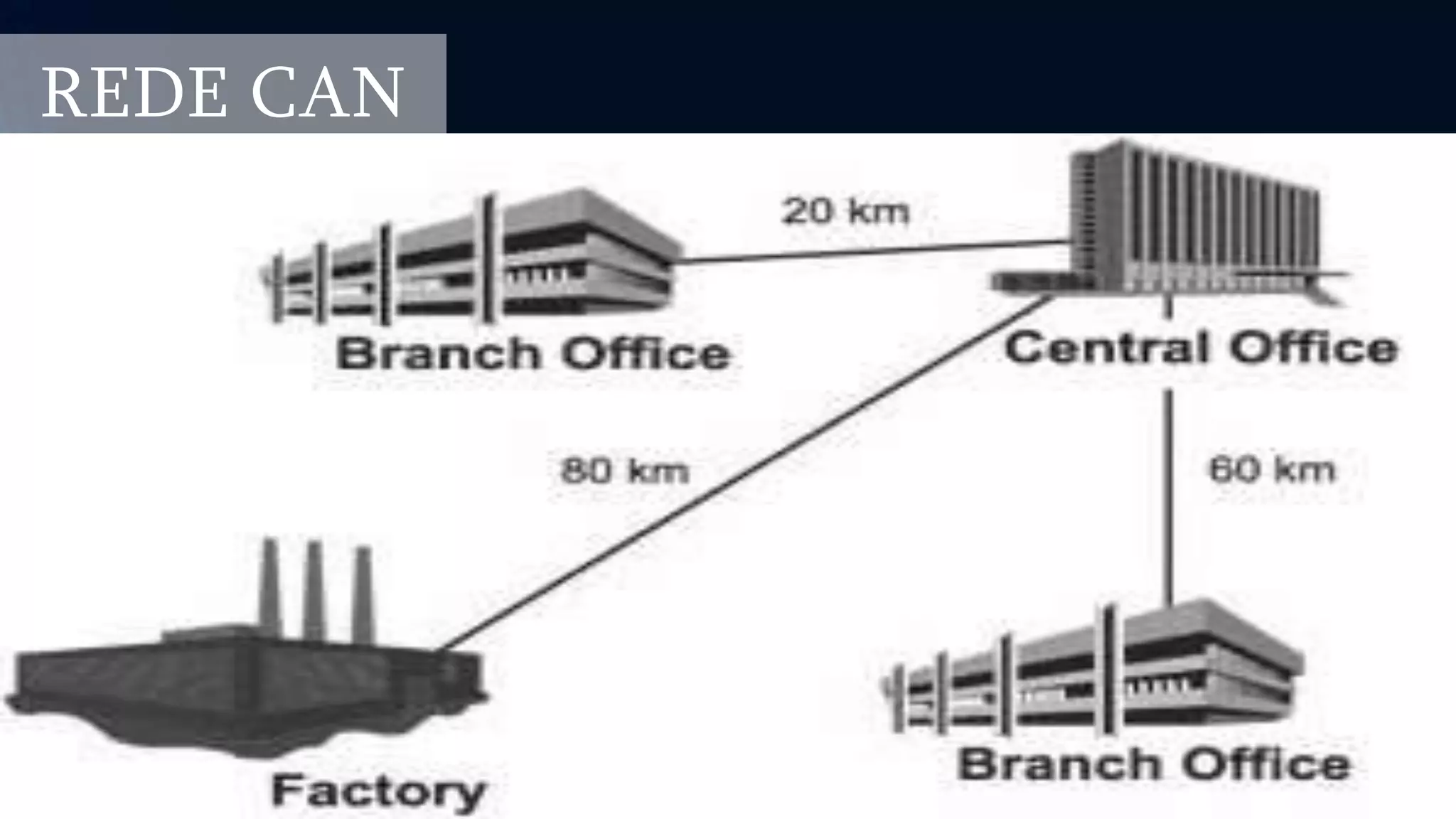

31. REDE CAN

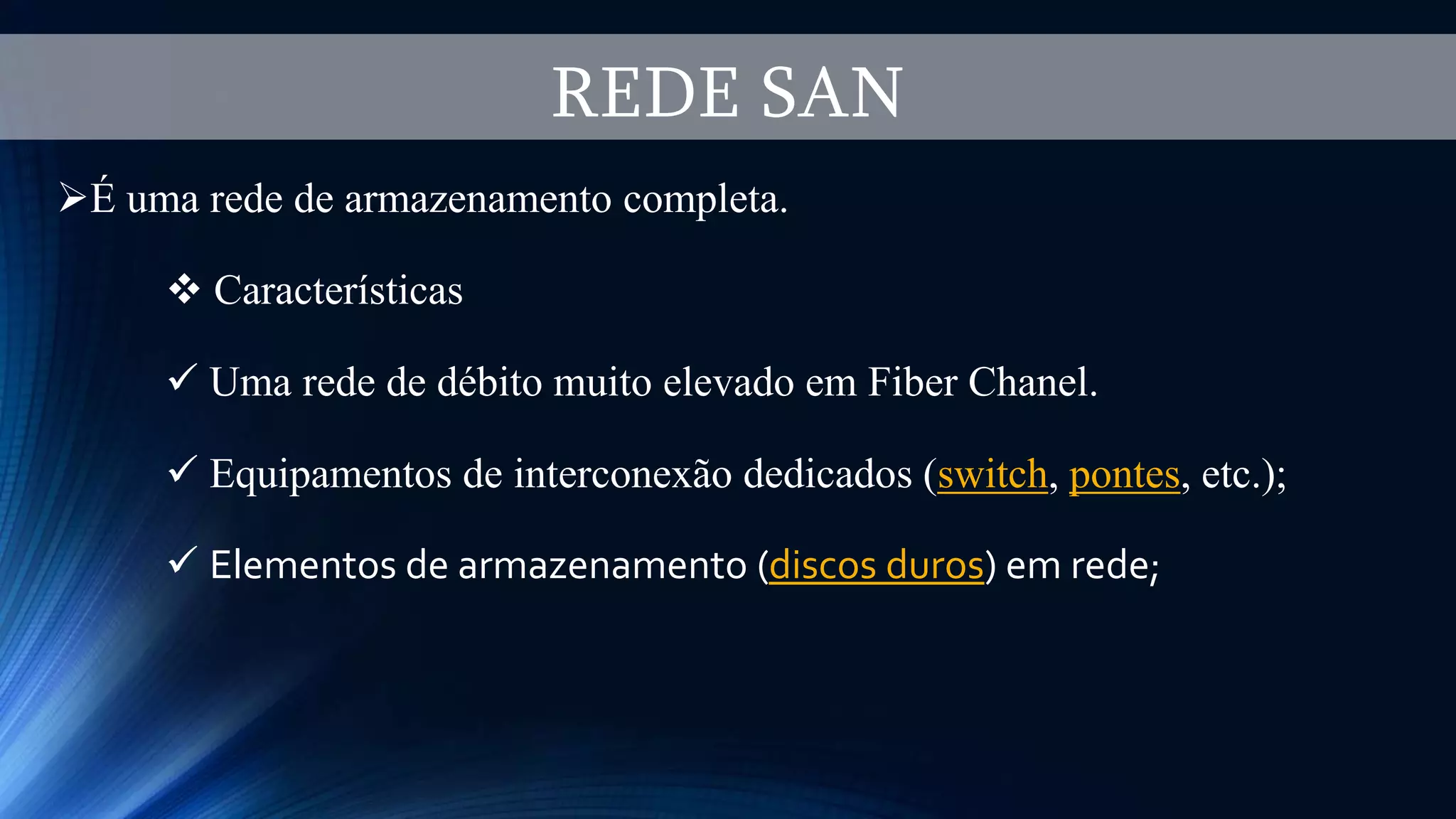

32. REDE SAN
É uma rede de armazenamento completa.
 Características
 Uma rede de débito muito elevado em Fiber Chanel.
 Equipamentos de interconexão dedicados (switch, pontes, etc.);
 Elementos de armazenamento (discos duros) em rede;

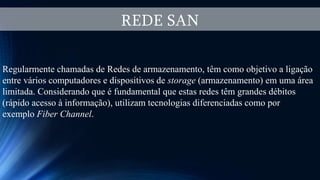

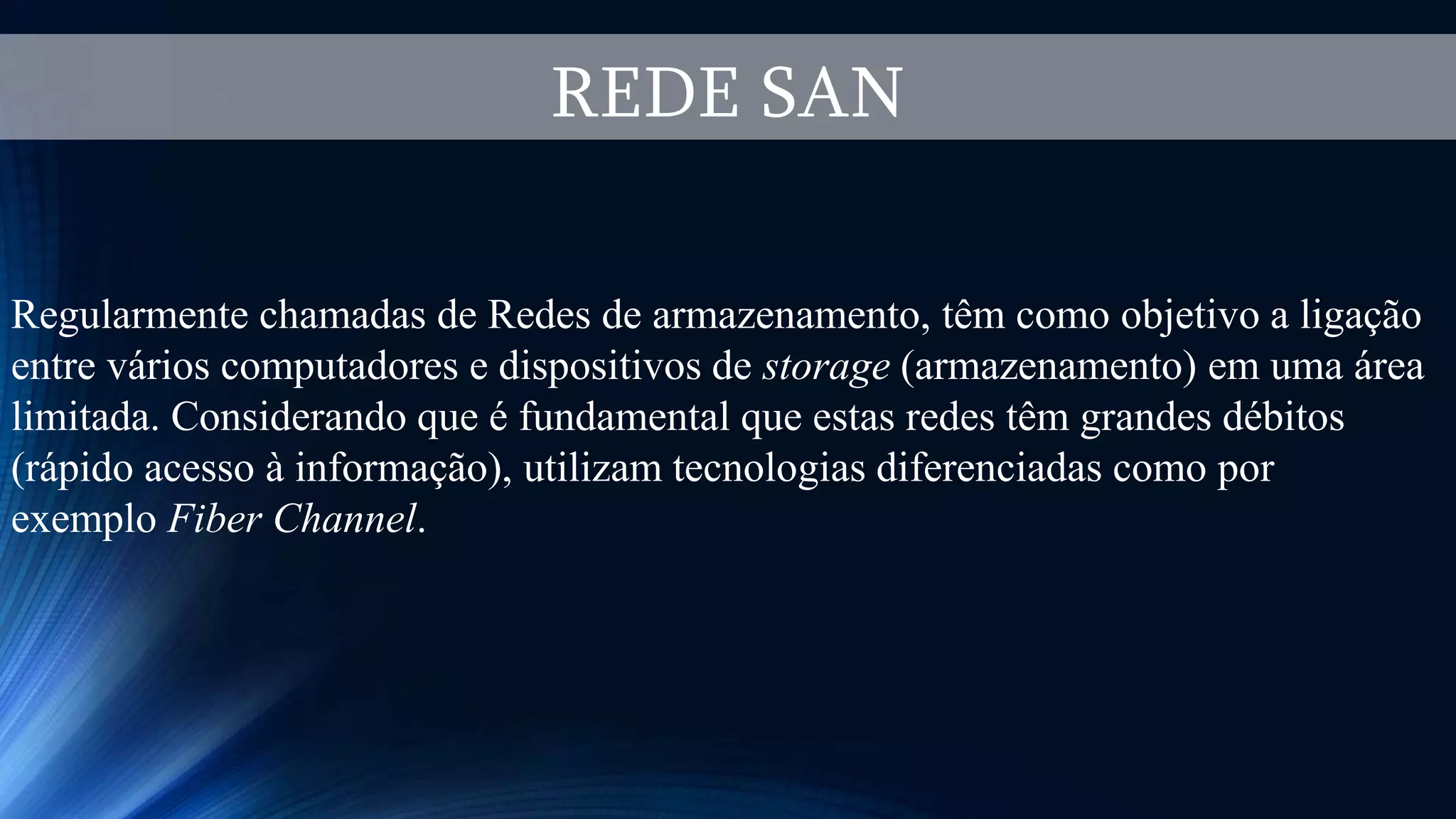

33. REDE SAN
Regularmente chamadas de Redes de armazenamento, têm como objetivo a ligação
entre vários computadores e dispositivos de storage (armazenamento) em uma área
limitada. Considerando que é fundamental que estas redes têm grandes débitos
(rápido acesso à informação), utilizam tecnologias diferenciadas como por
exemplo Fiber Channel.

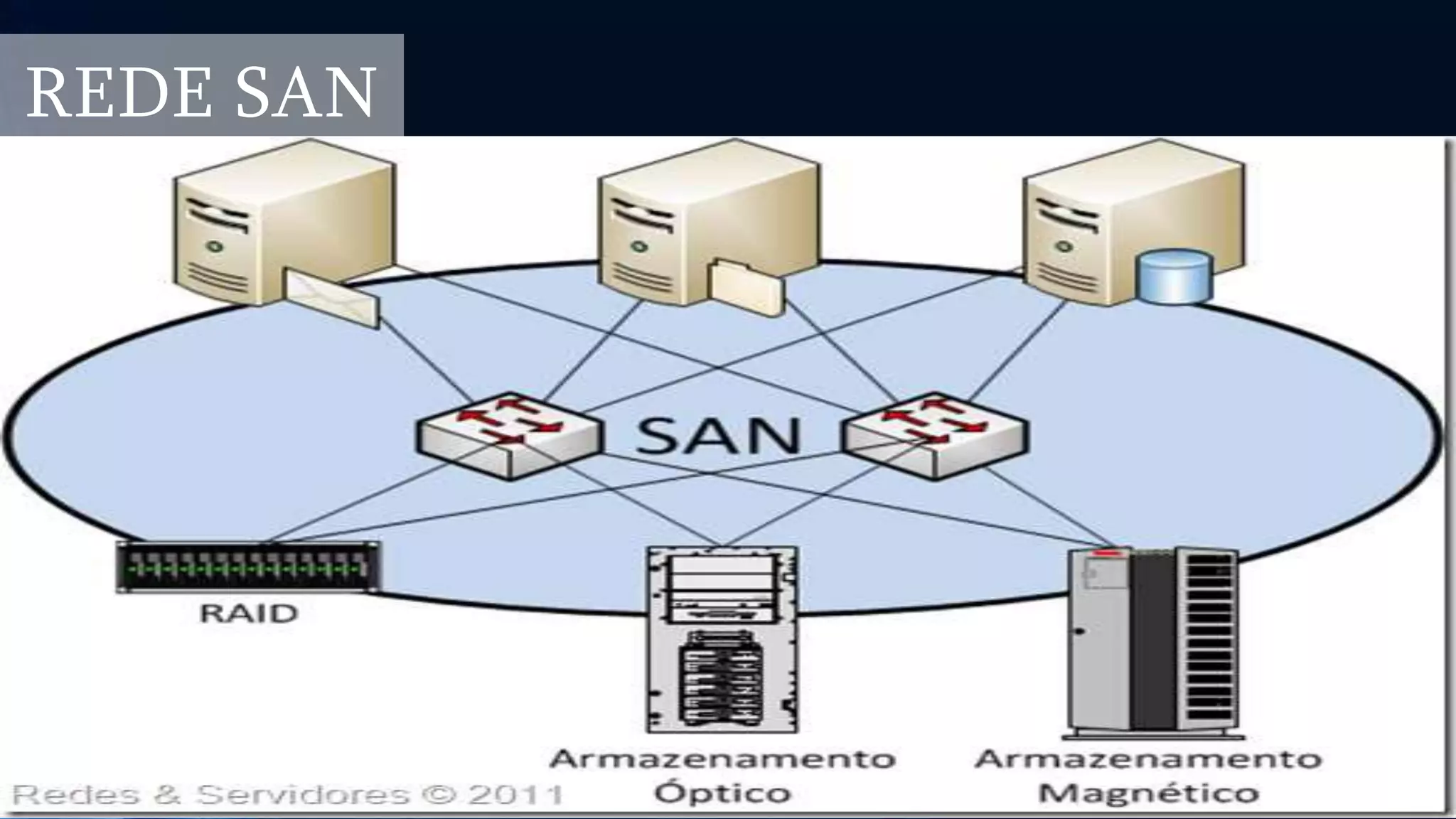

34. REDE SAN

35. APRESENTAÇÕES
Leonardo
Rayssa
Everson
Matheus
Jairton
ALUNOS
Salaberga Torquato Gomez De Matos
PROFESSOR
o Jackson

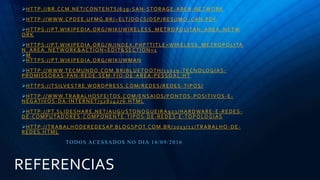

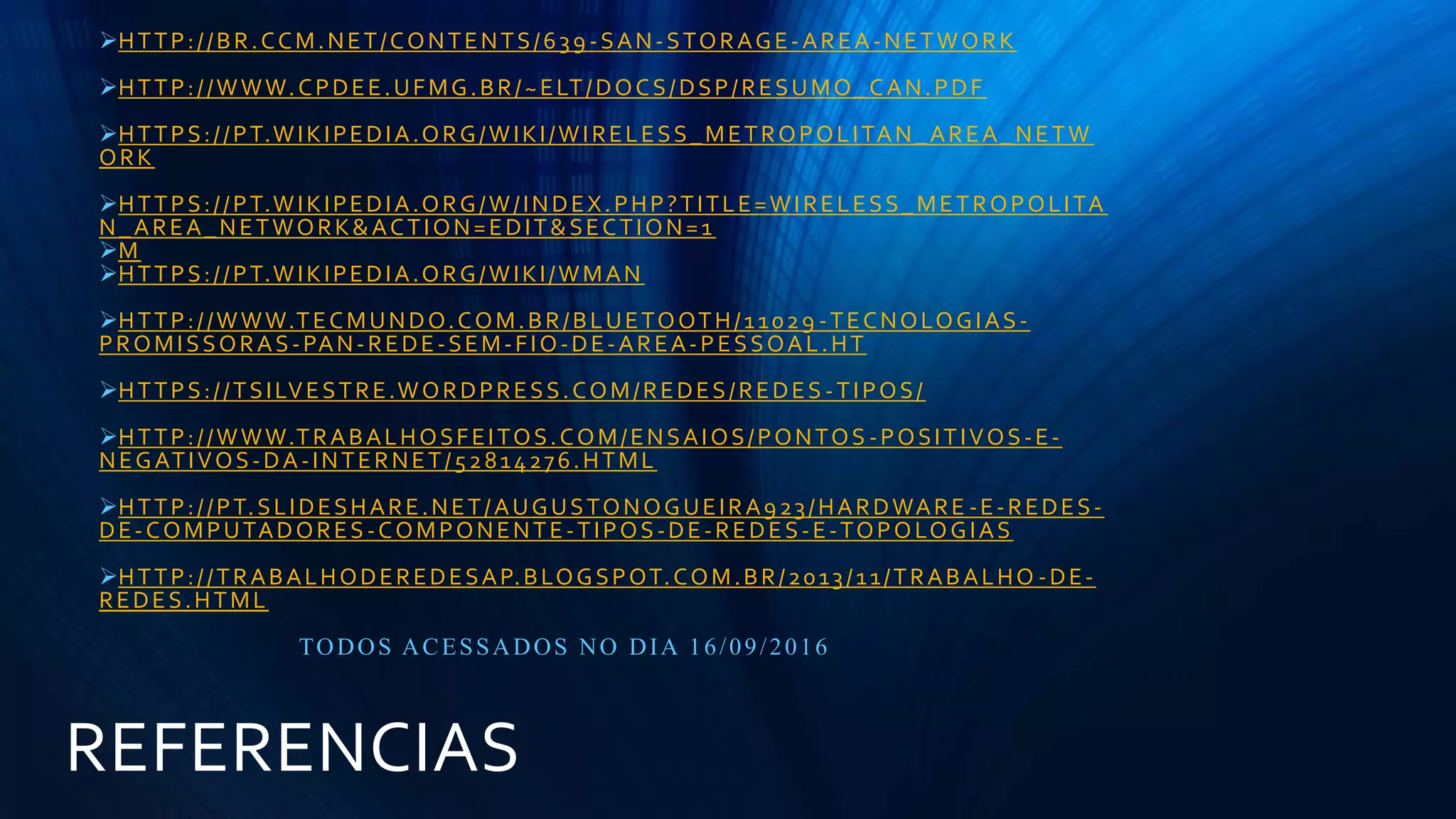

36. REFERENCIAS
