Instalação e Operação de Sistemas Informáticos
.: Instalação, manutenção e
utilização de redes locais
Q121-5
Instalação e Operação de Sistemas Informáticos

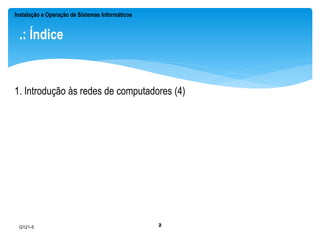

.: Índice
1. Introdução às redes de computadores (4)
Q121-5
2
Instalação e Operação de Sistemas Informáticos

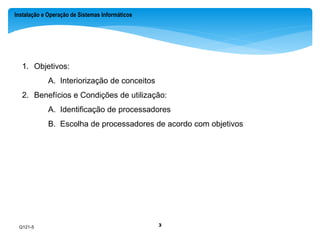

.: Introdução
1. Objetivos:
A. Interiorização de conceitos
2. Benefícios e Condições de utilização:
A. Identificação de processadores
B. Escolha de processadores de acordo com objetivos
Q121-5
3

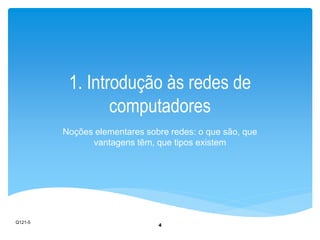

1. Introdução às redes de
computadores
Noções elementares sobre redes: o que são, que
vantagens têm, que tipos existem
4
Q121-5

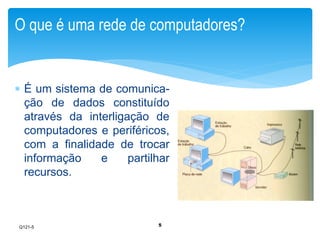

O que é uma rede de computadores?
 É um sistema de comunica-ção
de dados constituído
através da interligação de
computadores e periféricos,
com a finalidade de trocar
informação e partilhar
recursos.
5
Q121-5

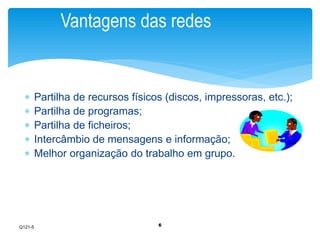

Vantagens das redes
 Partilha de recursos físicos (discos, impressoras, etc.);
 Partilha de programas;
 Partilha de ficheiros;
 Intercâmbio de mensagens e informação;
 Melhor organização do trabalho em grupo.
6
Q121-5
Sistemas de comunicação
canal canal
Origem Mensagem Destino
Sistema de comunicação de dados
Fonte Destino
Microfone Canal de comunicação Altifalante
Sinal eléctrico
Sistema de comunicação de dados nas redes
Fonte Destino
Microfone Canal de comunicação Altifalante
Transdutor
7
Q121-5
Sistema de comunicação de dados
nas redes
8
 Envolvem 6 partes:
 Transmissor: processa o sinal de entrada para produzir um
sinal adaptado ao canal de transmissão;
 Recetor: processa o sinal de saída do canal para produzir
um sinal adaptado ao destinatário;
 Mensagem: elemento a ser transmitido;
 Canal de transmissão: meio que liga a origem ao destino e
por onde passa a mensagem;
 Protocolo de comunicação: a capacidade que o emissor e
recetor têm de se entenderem com recurso a uma
linguagem comum;
 Transdutor: converte os dados em sinais.
Q121-5

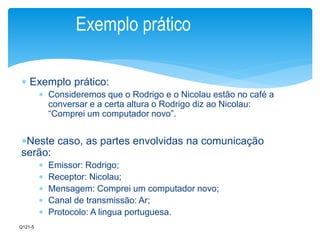

Exemplo prático
 Exemplo prático:
 Consideremos que o Rodrigo e o Nicolau estão no café a
conversar e a certa altura o Rodrigo diz ao Nicolau:
“Comprei um computador novo”.
Neste caso, as partes envolvidas na comunicação
serão:
 Emissor: Rodrigo;
 Receptor: Nicolau;
 Mensagem: Comprei um computador novo;
 Canal de transmissão: Ar;
 Protocolo: A lingua portuguesa.
Q121-5

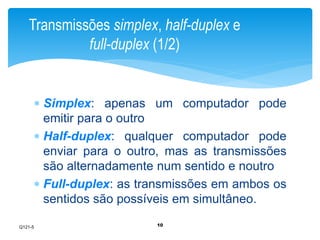

Transmissões simplex, half-duplex e
full-duplex (1/2)
 Simplex: apenas um computador pode
emitir para o outro
 Half-duplex: qualquer computador pode
enviar para o outro, mas as transmissões
são alternadamente num sentido e noutro
 Full-duplex: as transmissões em ambos os
sentidos são possíveis em simultâneo.
10
Q121-5
11

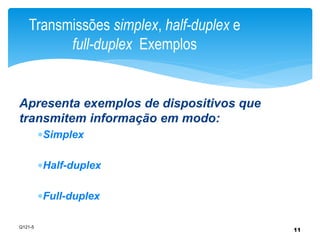

Transmissões simplex, half-duplex e
full-duplex Exemplos
Apresenta exemplos de dispositivos que
transmitem informação em modo:
Simplex
Half-duplex
Full-duplex
Q121-5

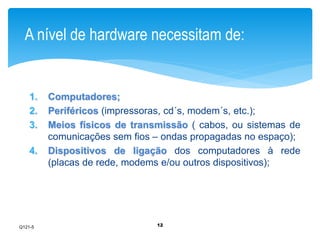

A nível de hardware necessitam de:
1. Computadores;
2. Periféricos (impressoras, cd´s, modem´s, etc.);
3. Meios físicos de transmissão ( cabos, ou sistemas de
comunicações sem fios – ondas propagadas no espaço);
4. Dispositivos de ligação dos computadores à rede
(placas de rede, modems e/ou outros dispositivos);
12
Q121-5

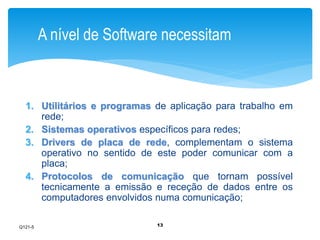

A nível de Software necessitam
1. Utilitários e programas de aplicação para trabalho em
13
rede;
2. Sistemas operativos específicos para redes;
3. Drivers de placa de rede, complementam o sistema
operativo no sentido de este poder comunicar com a
placa;
4. Protocolos de comunicação que tornam possível
tecnicamente a emissão e receção de dados entre os
computadores envolvidos numa comunicação;
Q121-5
Classificação das redes quanto a
abrangência geográfica(1/1)
 PAN (Personal Area Network) – rede local
de alcance muito restrito, para apenas um
utilizador.
 LAN (Local Area Network) – rede local
confinada a uma sala ou, no máximo, a um
edifício.
 CN (Campus Network) – rede que interliga
redes locais em edifícios próximos.
14
Q121-5
15

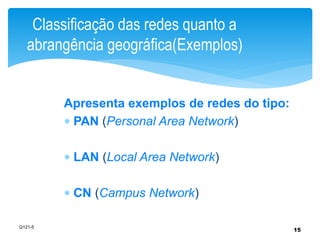

Classificação das redes quanto a
abrangência geográfica(Exemplos)
Apresenta exemplos de redes do tipo:
 PAN (Personal Area Network)
 LAN (Local Area Network)
 CN (Campus Network)
Q121-5

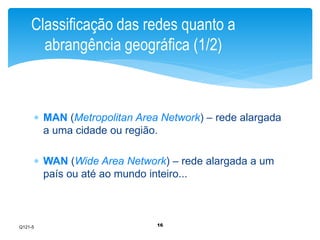

Classificação das redes quanto a
abrangência geográfica (1/2)
 MAN (Metropolitan Area Network) – rede alargada
a uma cidade ou região.
 WAN (Wide Area Network) – rede alargada a um
país ou até ao mundo inteiro...
16
Q121-5
Classificação das redes quanto a
abrangência geográfica(1/3)
 VAN (Virtual Area Nework) – As redes virtuais
interligam apenas alguns computadores
pertencentes à mesma rede ou a diferentes redes.
 VLAN (Virtual Local Area Network) em que
computadores fisicamente ligados à mesma rede
estão separados em sub-redes por questões de
segurança e/ou performance, são muito usadas
atualmente .
17
Q121-5
Classificação das redes quanto a
abrangência geográfica(1/4)
Na rede há duas VLANs
18
Rede “Alunos”
Rede
“Administração”
Internet
Q121-5
19
Q121-5

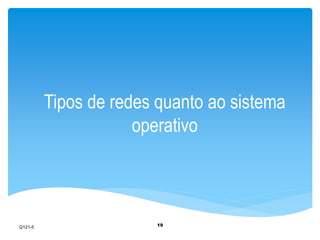

Tipos de redes quanto ao sistema
operativo
Redes cliente/servidor

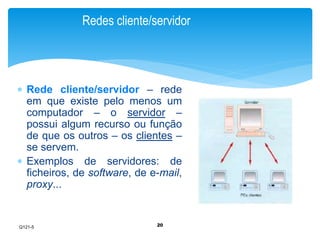

 Rede cliente/servidor – rede
em que existe pelo menos um
computador – o servidor –
possui algum recurso ou função
de que os outros – os clientes –
se servem.
 Exemplos de servidores: de
ficheiros, de software, de e-mail,
proxy...
20
Q121-5
Clientes e Servidores
 Um computador atua como servidor quando fornece
serviços, tais como a partilha de espaço em disco,
serviços de impressão, a partilha de aplicações, o
acesso a ficheiros, etc.
 Um computador designa-se cliente quando solicita e
obtém serviços de outros computadores.
21
Q121-5

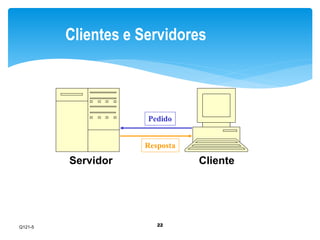

Clientes e Servidores
Pedido
Resposta
Servidor Cliente
22
Q121-5

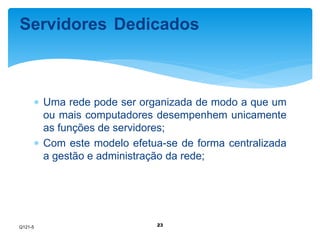

Servidores Dedicados
 Uma rede pode ser organizada de modo a que um
ou mais computadores desempenhem unicamente
as funções de servidores;
 Com este modelo efetua-se de forma centralizada
a gestão e administração da rede;
23
Q121-5

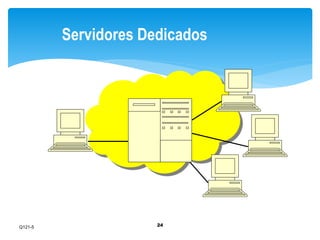

Servidores Dedicados
24
Q121-5
Servidores

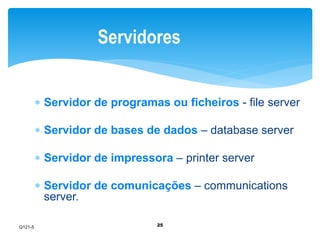

 Servidor de programas ou ficheiros - file server
 Servidor de bases de dados – database server
 Servidor de impressora – printer server
 Servidor de comunicações – communications
server.
25
Q121-5
Redes Peer-to-Peer

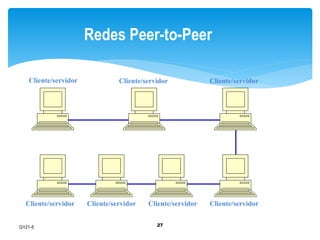

 Redes peer-to-peer – não
existem servidores, todos os
computadores estão ao
mesmo nível na hierarquia
da rede, sendo, por isso,
todos servidores e todos
clientes.
 Não permitem um grande
número de utilizadores; ao
contrario das redes client-server.
26
Q121-5
Redes Peer-to-Peer
Cliente/servidor Cliente/servidor Cliente/servidor
Cliente/servidor Cliente/servidor Cliente/servidor Cliente/servidor
27
Q121-5
Topologias das redes
As várias formas de interligar computadores
28
Q121-5

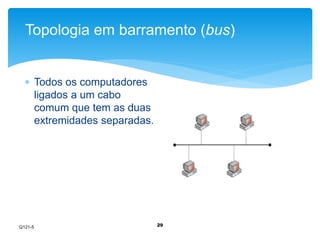

Topologia em barramento (bus)
29
 Todos os computadores
ligados a um cabo
comum que tem as duas
extremidades separadas.
Q121-5

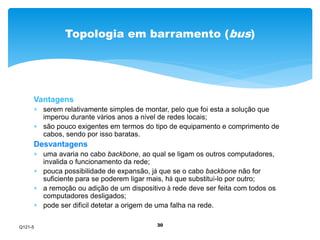

Topologia em barramento (bus)
Vantagens
 serem relativamente simples de montar, pelo que foi esta a solução que
imperou durante vários anos a nível de redes locais;
 são pouco exigentes em termos do tipo de equipamento e comprimento de
30
cabos, sendo por isso baratas.
Desvantagens
 uma avaria no cabo backbone, ao qual se ligam os outros computadores,
invalida o funcionamento da rede;
 pouca possibilidade de expansão, já que se o cabo backbone não for
suficiente para se poderem ligar mais, há que substituí-lo por outro;
 a remoção ou adição de um dispositivo à rede deve ser feita com todos os
computadores desligados;
 pode ser difícil detetar a origem de uma falha na rede.
Q121-5

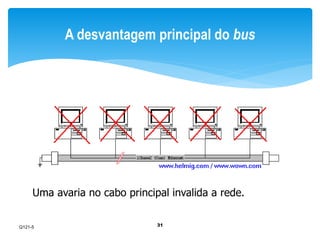

A desvantagem principal do bus
Uma avaria no cabo principal invalida a rede.
31
Q121-5

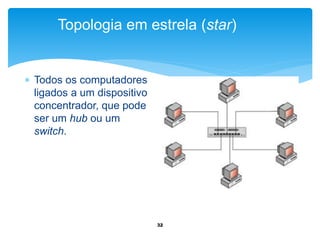

Topologia em estrela (star)
32
 Todos os computadores
ligados a um dispositivo
concentrador, que pode
ser um hub ou um
switch.
Topologia em estrela (star)

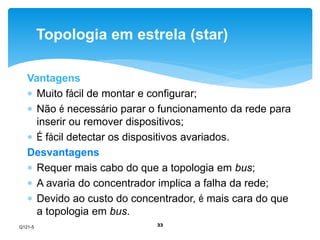

Vantagens
 Muito fácil de montar e configurar;
 Não é necessário parar o funcionamento da rede para
inserir ou remover dispositivos;
 É fácil detectar os dispositivos avariados.
Desvantagens
 Requer mais cabo do que a topologia em bus;
 A avaria do concentrador implica a falha da rede;
 Devido ao custo do concentrador, é mais cara do que
a topologia em bus.
33
Q121-5

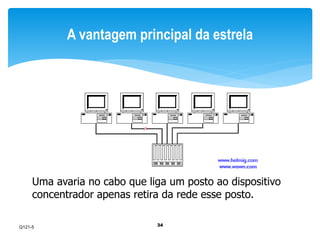

A vantagem principal da estrela
Uma avaria no cabo que liga um posto ao dispositivo
concentrador apenas retira da rede esse posto.
34
Q121-5

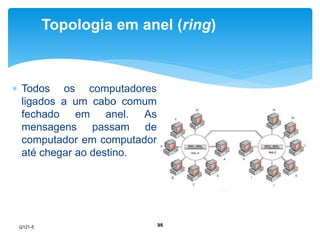

Topologia em anel (ring)
35
 Todos os computadores
ligados a um cabo comum
fechado em anel. As
mensagens passam de
computador em computador
até chegar ao destino.
Q121-5
Topologia em anel (ring)
Vantagens
 Muito boa para um pequeno número de postos com ligação a alta velocidade ou
para redes maiores em que as transmissões estão igualmente distribuídas entre
os postos.
 A expansão da rede é facilmente conseguida.
 Ideal para o uso de fibra ótica por cada posto poder estar diretamente ligado ao
36
outro.
Desvantagens
 Os atrasos entre transmissões são grandes mesmo com o tráfego ligeiro.
 Necessidade de hardware adequado (transceivers ou MAUs) para a ligação dos
computadores às redes.
 Para que a rede funcione é necessário que todos os computadores estejam
ligados.
 A avaria de um computador pode invalidar a rede (depende do tipo de anel) e
não é fácil identificar o posto avariado.

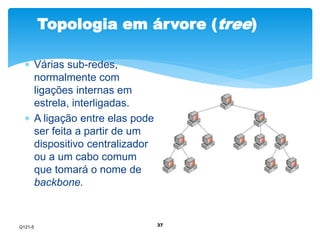

Topologia em árvore (tree)
37
 Várias sub-redes,
normalmente com
ligações internas em
estrela, interligadas.
 A ligação entre elas pode
ser feita a partir de um
dispositivo centralizador
ou a um cabo comum
que tomará o nome de
backbone.
Q121-5

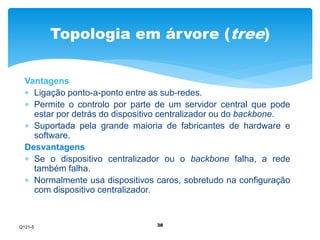

Topologia em árvore (tree)
Vantagens
 Ligação ponto-a-ponto entre as sub-redes.
 Permite o controlo por parte de um servidor central que pode
estar por detrás do dispositivo centralizador ou do backbone.
 Suportada pela grande maioria de fabricantes de hardware e
38
software.
Desvantagens
 Se o dispositivo centralizador ou o backbone falha, a rede
também falha.
 Normalmente usa dispositivos caros, sobretudo na configuração
com dispositivo centralizador.
Q121-5

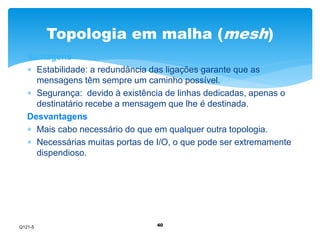

Topologia em malha (mesh)
39
 Sem forma definida,
todos os computadores
estão ligados a todos os
outros.
Q121-5
Topologia em malha (mesh)
Vantagens
 Estabilidade: a redundância das ligações garante que as
mensagens têm sempre um caminho possível.
 Segurança: devido à existência de linhas dedicadas, apenas o
destinatário recebe a mensagem que lhe é destinada.
Desvantagens
 Mais cabo necessário do que em qualquer outra topologia.
 Necessárias muitas portas de I/O, o que pode ser extremamente
40
dispendioso.
Q121-5

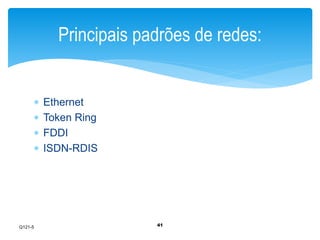

Principais padrões de redes:
41
 Ethernet
 Token Ring
 FDDI
 ISDN-RDIS
Q121-5

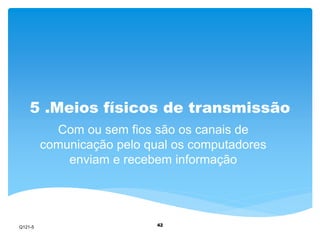

5 .Meios físicos de transmissão
Com ou sem fios são os canais de
comunicação pelo qual os computadores
enviam e recebem informação
42
Q121-5

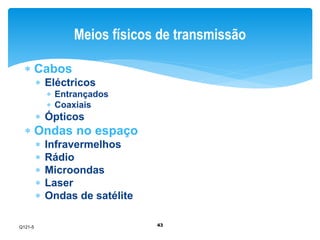

Meios físicos de transmissão
43
 Cabos
 Eléctricos
 Entrançados
 Coaxiais
 Ópticos
 Ondas no espaço
 Infravermelhos
 Rádio
 Microondas
 Laser
 Ondas de satélite
Q121-5

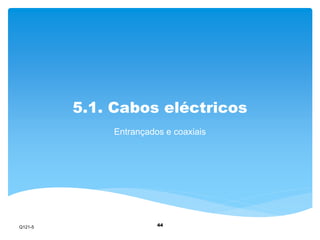

5.1. Cabos eléctricos
Entrançados e coaxiais
44
Q121-5

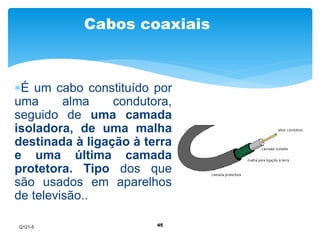

Cabos coaxiais
É um cabo constituído por
uma alma condutora,
seguido de uma camada
isoladora, de uma malha
destinada à ligação à terra
e uma última camada
protetora. Tipo dos que
são usados em aparelhos
de televisão..
45
Q121-5
46

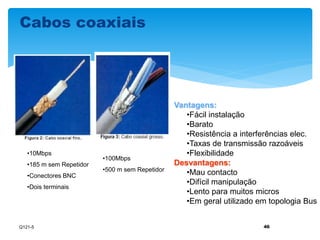

Vantagens:
•Fácil instalação
•Barato
•Resistência a interferências elec.
•Taxas de transmissão razoáveis
•Flexibilidade
Desvantagens:
•Mau contacto
•Difícil manipulação
•Lento para muitos micros
•Em geral utilizado em topologia Bus
Cabos coaxiais
•10Mbps
•185 m sem Repetidor
•Conectores BNC
•Dois terminais
•100Mbps
•500 m sem Repetidor
Q121-5
Cabos entrançados

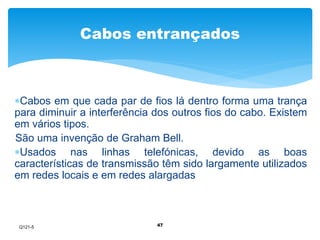

Cabos em que cada par de fios lá dentro forma uma trança
para diminuir a interferência dos outros fios do cabo. Existem
em vários tipos.
São uma invenção de Graham Bell.
Usados nas linhas telefónicas, devido as boas
características de transmissão têm sido largamente utilizados
em redes locais e em redes alargadas
47
Q121-5
48

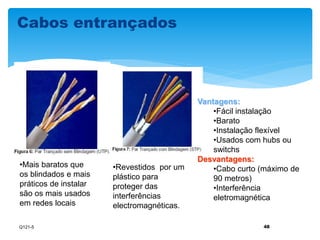

Vantagens:
•Fácil instalação
•Barato
•Instalação flexível
•Usados com hubs ou
switchs
Desvantagens:
•Cabo curto (máximo de
90 metros)
•Interferência
eletromagnética
Cabos entrançados
•Mais baratos que
os blindados e mais
práticos de instalar
são os mais usados
em redes locais
•Revestidos por um
plástico para
proteger das
interferências
electromagnéticas.
Q121-5

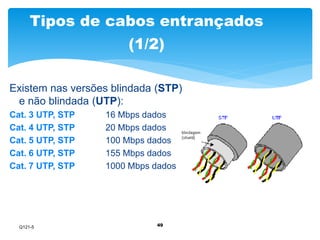

Tipos de cabos entrançados
(1/2)
Existem nas versões blindada (STP)
e não blindada (UTP):
Cat. 3 UTP, STP 16 Mbps dados
Cat. 4 UTP, STP 20 Mbps dados
Cat. 5 UTP, STP 100 Mbps dados
Cat. 6 UTP, STP 155 Mbps dados
Cat. 7 UTP, STP 1000 Mbps dados
49
Q121-5

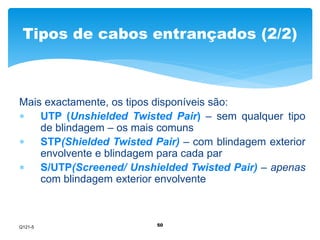

Tipos de cabos entrançados (2/2)
Mais exactamente, os tipos disponíveis são:
 UTP (Unshielded Twisted Pair) – sem qualquer tipo
de blindagem – os mais comuns
 STP(Shielded Twisted Pair) – com blindagem exterior
envolvente e blindagem para cada par
 S/UTP(Screened/ Unshielded Twisted Pair) – apenas
com blindagem exterior envolvente
50
Q121-5

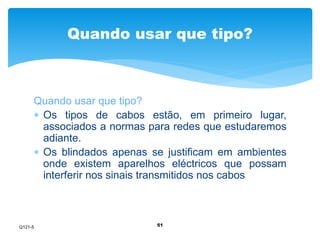

Quando usar que tipo?
Quando usar que tipo?
 Os tipos de cabos estão, em primeiro lugar,
associados a normas para redes que estudaremos
adiante.
 Os blindados apenas se justificam em ambientes
onde existem aparelhos eléctricos que possam
interferir nos sinais transmitidos nos cabos
51
Q121-5
Cabos ópticos
52
Usam fibra óptica e são
capazes de transmitir vários
triliões de bits por segundo
(Gbps).
As almas condutoras ou
núcleos – que conduzem à
velocidade da luz – podem ter
entre 50 e 100 m de diâmetro.
Excelente meio para
transmitir sinais digitais,
permitem efetuar um elevado
número de transmissões em
simultâneo, com >>taxa.
Q121-5

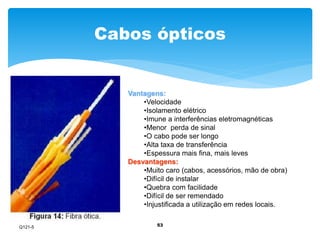

Cabos ópticos
Vantagens:
•Velocidade
•Isolamento elétrico
•Imune a interferências eletromagnéticas
•Menor perda de sinal
•O cabo pode ser longo
•Alta taxa de transferência
•Espessura mais fina, mais leves
Desvantagens:
•Muito caro (cabos, acessórios, mão de obra)
•Difícil de instalar
•Quebra com facilidade
•Difícil de ser remendado
•Injustificada a utilização em redes locais.
53
Q121-5
Vantagens dos cabos ópticos

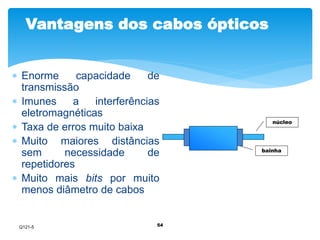

 Enorme capacidade de
transmissão
 Imunes a interferências
eletromagnéticas
 Taxa de erros muito baixa
 Muito maiores distâncias
sem necessidade de
repetidores
 Muito mais bits por muito
menos diâmetro de cabos
54
núcleo
bainha
Q121-5

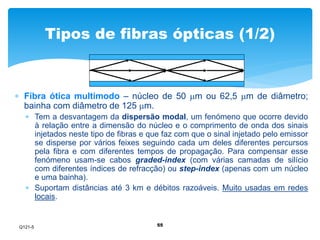

Tipos de fibras ópticas (1/2)
 Fibra ótica multimodo – núcleo de 50 m ou 62,5 m de diâmetro;
bainha com diâmetro de 125 m.
 Tem a desvantagem da dispersão modal, um fenómeno que ocorre devido
à relação entre a dimensão do núcleo e o comprimento de onda dos sinais
injetados neste tipo de fibras e que faz com que o sinal injetado pelo emissor
se disperse por vários feixes seguindo cada um deles diferentes percursos
pela fibra e com diferentes tempos de propagação. Para compensar esse
fenómeno usam-se cabos graded-index (com várias camadas de silício
com diferentes índices de refracção) ou step-index (apenas com um núcleo
e uma bainha).
 Suportam distâncias até 3 km e débitos razoáveis. Muito usadas em redes
55
locais.
Q121-5

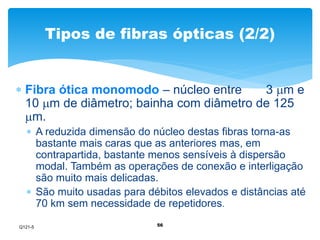

Tipos de fibras ópticas (2/2)
 Fibra ótica monomodo – núcleo entre 3 m e
10 m de diâmetro; bainha com diâmetro de 125
m.
 A reduzida dimensão do núcleo destas fibras torna-as
bastante mais caras que as anteriores mas, em
contrapartida, bastante menos sensíveis à dispersão
modal. Também as operações de conexão e interligação
são muito mais delicadas.
 São muito usadas para débitos elevados e distâncias até
70 km sem necessidade de repetidores.
56
Q121-5
5.2. Transmissões sem fios
(wireless)
Assim ninguém tropeça...
57
Q121-5
Vantagens
1. Flexibilidade e fiabilidade
2. Mobilidade
3. Rapidez e facilidade de instalação
4. Custos reduzidos de instalação e
58
de alteração
5. Utilizadas para comunicações
moveis
Q121-5

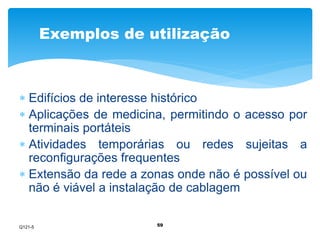

Exemplos de utilização
 Edifícios de interesse histórico
 Aplicações de medicina, permitindo o acesso por
terminais portáteis
 Atividades temporárias ou redes sujeitas a
reconfigurações frequentes
 Extensão da rede a zonas onde não é possível ou
não é viável a instalação de cablagem
59
Q121-5
Tipos de transmissões sem fios
60
 Por infravermelhos
 Por laser
 Por microondas
 Por rádio
Q121-5

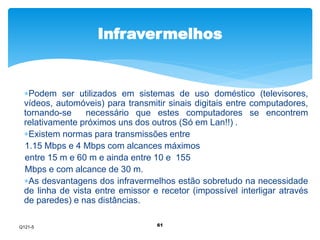

Infravermelhos
Podem ser utilizados em sistemas de uso doméstico (televisores,
vídeos, automóveis) para transmitir sinais digitais entre computadores,
tornando-se necessário que estes computadores se encontrem
relativamente próximos uns dos outros (Só em Lan!!) .
Existem normas para transmissões entre
1.15 Mbps e 4 Mbps com alcances máximos
entre 15 m e 60 m e ainda entre 10 e 155
Mbps e com alcance de 30 m.
As desvantagens dos infravermelhos estão sobretudo na necessidade
de linha de vista entre emissor e recetor (impossível interligar através
de paredes) e nas distâncias.
61
Q121-5
Infravermelhos – vantagens
e desvantagens
62
 Vantagens
 As frequências a que trabalham
não obrigam a pedidos de licença
 Privacidade – não passam através
das paredes
 Componentes – não são dos mais
caros (para taxas baixas)
 Desvantagens
 Necessidade de linha de vista entre
emissor e recetor
 Altas taxas obrigam a
equipamentos muito caros
 Mais suscetíveis a erros
Q121-5

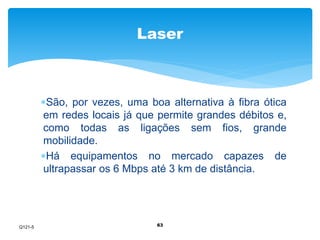

Laser
São, por vezes, uma boa alternativa à fibra ótica
em redes locais já que permite grandes débitos e,
como todas as ligações sem fios, grande
mobilidade.
Há equipamentos no mercado capazes de
ultrapassar os 6 Mbps até 3 km de distância.
63
Q121-5

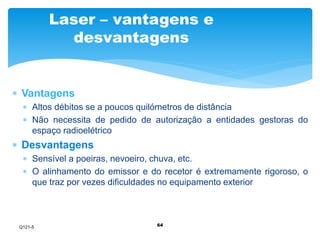

Laser – vantagens e
desvantagens
64
 Vantagens
 Altos débitos se a poucos quilómetros de distância
 Não necessita de pedido de autorização a entidades gestoras do
espaço radioelétrico
 Desvantagens
 Sensível a poeiras, nevoeiro, chuva, etc.
 O alinhamento do emissor e do recetor é extremamente rigoroso, o
que traz por vezes dificuldades no equipamento exterior
Q121-5
Microondas
São possíveis transmissões
equivalentes às das várias Ethernets
(10 Mbps a 100 Mbps) a distâncias
variadas, utilizadas nas comunicações
moveis..
São usadas muitas vezes para ligações
entre edifícios.
As suas vantagens e desvantagens
são semelhantes às dos
infravermelhos.
Baixa capacidade em termos de
velocidade de transmissão 65
Q121-5

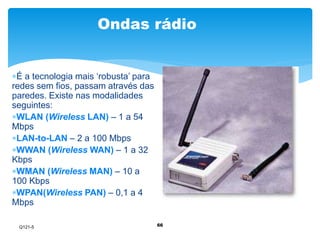

Ondas rádio
66
É a tecnologia mais ‘robusta’ para
redes sem fios, passam através das
paredes. Existe nas modalidades
seguintes:
WLAN (Wireless LAN) – 1 a 54
Mbps
LAN-to-LAN – 2 a 100 Mbps
WWAN (Wireless WAN) – 1 a 32
Kbps
WMAN (Wireless MAN) – 10 a
100 Kbps
WPAN(Wireless PAN) – 0,1 a 4
Mbps
Q121-5
Ondas de satélite

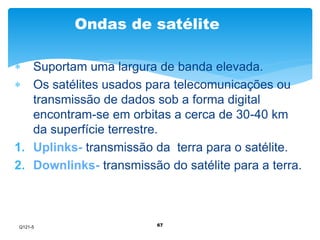

 Suportam uma largura de banda elevada.
 Os satélites usados para telecomunicações ou
transmissão de dados sob a forma digital
encontram-se em orbitas a cerca de 30-40 km
da superfície terrestre.
1. Uplinks- transmissão da terra para o satélite.
2. Downlinks- transmissão do satélite para a terra.
67
Q121-5

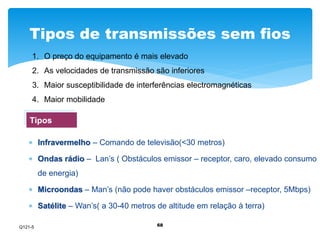

Tipos de transmissões sem fios
1. O preço do equipamento é mais elevado
2. As velocidades de transmissão são inferiores
3. Maior susceptibilidade de interferências electromagnéticas
4. Maior mobilidade
Tipos
 Infravermelho – Comando de televisão(<30 metros)
 Ondas rádio – Lan’s ( Obstáculos emissor – receptor, caro, elevado consumo
68
de energia)
 Microondas – Man’s (não pode haver obstáculos emissor –receptor, 5Mbps)
 Satélite – Wan’s( a 30-40 metros de altitude em relação à terra)
Q121-5

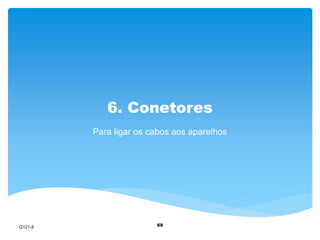

6. Conetores
Para ligar os cabos aos aparelhos
69
Q121-5
Conetores RJ-45
70
 O Registered Jack-45
suporta até 8 fios e é usado
com os cabos
entrançados.
 Mais pormenores mais
adiante...
Q121-5

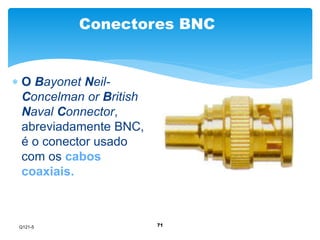

Conectores BNC
71
 O Bayonet Neil-
Concelman or British
Naval Connector,
abreviadamente BNC,
é o conector usado
com os cabos
coaxiais.
Q121-5
Conectores para fibras
72
óticas

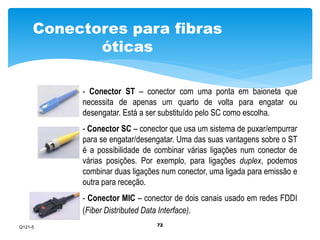

- Conector ST – conector com uma ponta em baioneta que
necessita de apenas um quarto de volta para engatar ou
desengatar. Está a ser substituído pelo SC como escolha.
- Conector SC – conector que usa um sistema de puxar/empurrar
para se engatar/desengatar. Uma das suas vantagens sobre o ST
é a possibilidade de combinar várias ligações num conector de
várias posições. Por exemplo, para ligações duplex, podemos
combinar duas ligações num conector, uma ligada para emissão e
outra para receção.
- Conector MIC – conector de dois canais usado em redes FDDI
(Fiber Distributed Data Interface).
Q121-5
Conectores do Tipo 1 para redes Token Ring
73

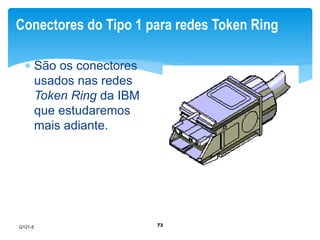

 São os conectores
usados nas redes
Token Ring da IBM
que estudaremos
mais adiante.
Q121-5
7. Equipamentos de redes
Placas de rede e Cia.
74
Q121-5

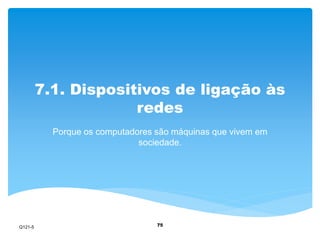

7.1. Dispositivos de ligação às
redes
Porque os computadores são máquinas que vivem em
sociedade.
75
Q121-5
Placa de rede
76

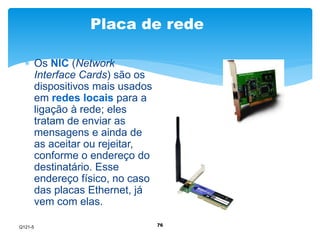

 Os NIC (Network
Interface Cards) são os
dispositivos mais usados
em redes locais para a
ligação à rede; eles
tratam de enviar as
mensagens e ainda de
as aceitar ou rejeitar,
conforme o endereço do
destinatário. Esse
endereço físico, no caso
das placas Ethernet, já
vem com elas.
Q121-5
Placa de rede
 Ligar o computador à rede local.
 Permite ligar vários computadores em rede, fazendo
com que seja possível a partilha de recursos bem como
a troca de informação entre os vários computadores
que se encontrem ligados entre si.
 Periférico de entrada/saída, envia dados para os outros
computadores e também recebe.
 Encaixa num slot da placa-mãe, permite enviar dados
de um computador para outro bem como receber dados
provenientes de outros computadores.
77
Q121-5

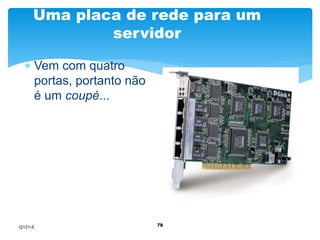

Uma placa de rede para um
servidor
78
 Vem com quatro
portas, portanto não
é um coupé...
Q121-5
PC Cards para portáteis
79
 Modelos reduzidos
no tamanho mas
nem por isso no
preço...
 Aqui, nas versões
Ethernet, sem fios e
Bluetooth.
Q121-5

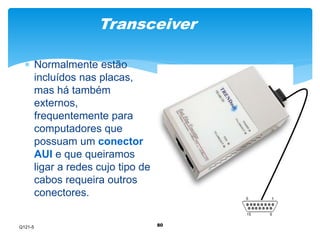

Transceiver
80
 Normalmente estão
incluídos nas placas,
mas há também
externos,
frequentemente para
computadores que
possuam um conector
AUI e que queiramos
ligar a redes cujo tipo de
cabos requeira outros
conectores.
Q121-5
Adaptadores de rede
81
 Para ligação à rede
através da porta USB
ou outra, sem
necessidade de
placa de rede.
Q121-5
Modem (1/2)
82

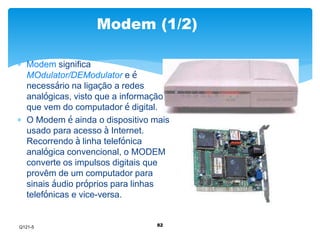

 Modem significa
MOdulator/DEModulator e é
necessário na ligação a redes
analógicas, visto que a informação
que vem do computador é digital.
 O Modem é ainda o dispositivo mais
usado para acesso à Internet.
Recorrendo à linha telefónica
analógica convencional, o MODEM
converte os impulsos digitais que
provêm de um computador para
sinais áudio próprios para linhas
telefónicas e vice-versa.
Q121-5
Modem (2/2)
 A velocidade de transmissão dos MODEM’s é
medida em bps (bits por segundo) e tem vindo a
evoluir; iniciada em 300bps, passou pelos 1200,
2400, 9600, 14400, 28800, 33300 e chega agora
aos 56 Kbps. De notar que estas velocidades,
em particular a última, são apenas velocidades
máximas nem sempre atingíveis, o que depende
de vários factores, nomeadamente as
infra-estruturas de telecomunicações disponíveis
a partir do ponto a que nos ligamos e também
das infra-estruturas do ISP (Internet Service
Provider) através do qual nos ligamos. Mais
ainda, os MODEM’s a 56 Kbps permitem ligações
a 56 Kbps no sentido descendente (do
computador a que acedemos para o nosso), mas
apenas 33.6 Kbps (V.90) ou 48 Kbps (V.92) no
sentido ascendente.
83
Na prática, no
sentido
descendente, e para
MODEM’s V.90, a
velocidade muitas
das vezes não
ultrapassa os 45
Kbps.
Q121-5
Modem (3/2)

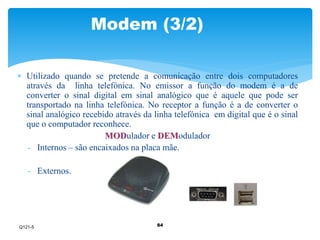

 Utilizado quando se pretende a comunicação entre dois computadores
através da linha telefónica. No emissor a função do modem é a de
converter o sinal digital em sinal analógico que é aquele que pode ser
transportado na linha telefónica. No receptor a função é a de converter o
sinal analógico recebido através da linha telefónica em digital que é o sinal
que o computador reconhece.
MODulador e DEModulador
- Internos – são encaixados na placa mãe.
84
- Externos.
Q121-5
Modem por cabo (1/2)
A Internet por cabo é uma nova tecnologia
particularmente acessível a quem também já
tem televisão por cabo, já que parte da infra-estrutura
85
necessária já está instalada e o
acesso à Internet e o usufruto do serviço de
televisão em simultâneo são perfeitamente
possíveis usando um aparelho adequado à
divisão “um para dois”. Tudo o que é
necessário é um MODEM por cabo e uma
placa de rede Ethernet. Teoricamente, uma
ligação por cabo de 6 MHz possibilita a
comunicação no sentido do computador para
a rede a uma taxa que pode estar entre 320
kbps e 10Mbps; no sentido contrário já são
possíveis taxas de 30 a 40 Mbps. Ainda
mais, um MODEM por cabo tem ainda a
possibilidade de fornecer acesso a uma rede
local composta por até dezasseis
computadores.
Q121-5
Modem por cabo (2/2)
Em Portugal, existem empresas capazes fornecer dois tipos de
serviços para um acesso doméstico: um é o serviço unidireccional,
assim denominado porque a transmissão pelo cabo é apenas no
sentido da rede para o computador doméstico (downstream) e a
uma taxa máxima de 640 Kbps, sendo a transmissão no outro
sentido (upstream) feita pela linha telefónica e recorrendo, portanto,
a um MODEM convencional; outro é o serviço bidireccional, em
que as comunicações nos dois sentidos são possíveis pelo cabo e,
consequentemente, à taxa máxima de 640 Kbps
86
MODEM
por cabo
divisor
um para dois
computador TV
Q121-5

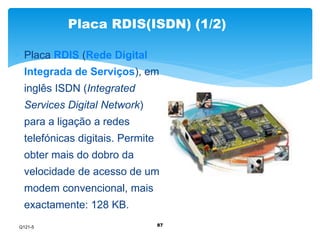

Placa RDIS(ISDN) (1/2)
 Placa RDIS (Rede Digital
Integrada de Serviços), em
inglês ISDN (Integrated
Services Digital Network)
para a ligação a redes
telefónicas digitais. Permite
obter mais do dobro da
velocidade de acesso de um
modem convencional, mais
exactamente: 128 KB.
87
Q121-5
Placa RDIS (ISDN) (2/2)
O sistema RDIS básico usa dois canais de 64 Kbps para
transmissão de voz e dados e um de 16 Kbps para sinais
de controlo. Os dois canais de transmissão de dados
podem ser usados independentemente – por exemplo,
um para o telefone e outro para a ligação à Internet - ou
em conjunto – por exemplo, usando ambos para a
ligação à Internet – o que pode ser facilmente ajustado
por um pequeno botão colocado no terminador.
88
PC
Placa RDIS terminador Linha telefónica
digital
Q121-5

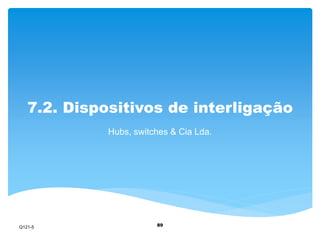

7.2. Dispositivos de interligação
Hubs, switches & Cia Lda.
89
Q121-5

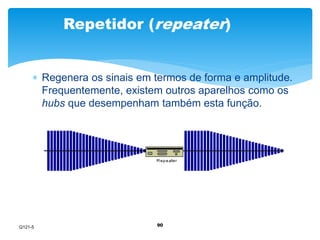

Repetidor (repeater)
 Regenera os sinais em termos de forma e amplitude.
Frequentemente, existem outros aparelhos como os
hubs que desempenham também esta função.
90
Q121-5

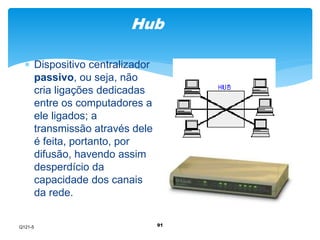

Hub
91
 Dispositivo centralizador
passivo, ou seja, não
cria ligações dedicadas
entre os computadores a
ele ligados; a
transmissão através dele
é feita, portanto, por
difusão, havendo assim
desperdício da
capacidade dos canais
da rede.
Q121-5
Stackable hub
92
 Exemplo de três
stackable hubs, hubs
que se podem ligar
uns ao outros e
assim surgirem na
rede como um único.
 Mais à frente iremos
ver a importância
desta característica.
Q121-5
Um hub maiorzinho

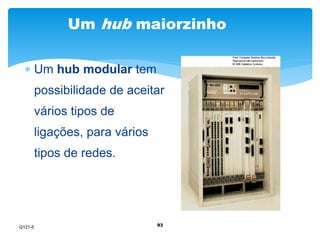

 Um hub modular tem
possibilidade de aceitar
vários tipos de
ligações, para vários
tipos de redes.
93
Q121-5
Switch (1/2)
94

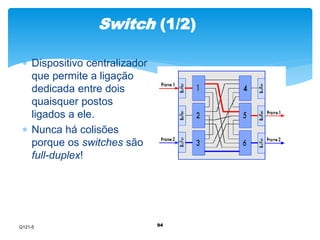

 Dispositivo centralizador
que permite a ligação
dedicada entre dois
quaisquer postos
ligados a ele.
 Nunca há colisões
porque os switches são
full-duplex!
Q121-5

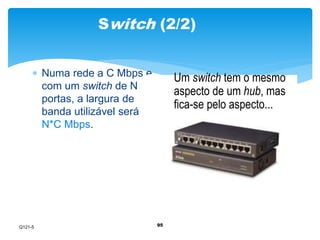

Switch (2/2)
95
 Numa rede a C Mbps e
com um switch de N
portas, a largura de
banda utilizável será
N*C Mbps.
Um switch tem o mesmo
aspecto de um hub, mas
fica-se pelo aspecto...
Q121-5

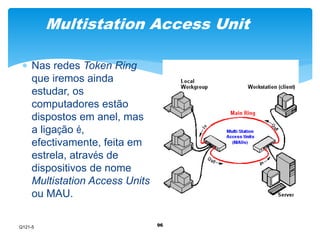

Multistation Access Unit
96
 Nas redes Token Ring
que iremos ainda
estudar, os
computadores estão
dispostos em anel, mas
a ligação é,
efectivamente, feita em
estrela, através de
dispositivos de nome
Multistation Access Units
ou MAU.
Q121-5
Multistation Access Unit
97

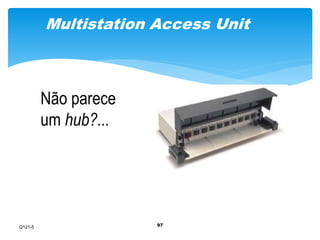

Não parece
um hub?...
Q121-5

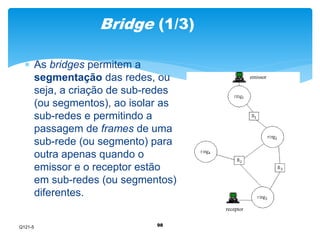

Bridge (1/3)
 As bridges permitem a
segmentação das redes, ou
seja, a criação de sub-redes
(ou segmentos), ao isolar as
sub-redes e permitindo a
passagem de frames de uma
sub-rede (ou segmento) para
outra apenas quando o
emissor e o receptor estão
em sub-redes (ou segmentos)
diferentes.
98
emissor
receptor
Q121-5

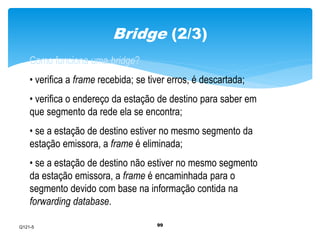

Bridge (2/3)
Como funciona uma bridge?
• verifica a frame recebida; se tiver erros, é descartada;
• verifica o endereço da estação de destino para saber em
que segmento da rede ela se encontra;
• se a estação de destino estiver no mesmo segmento da
estação emissora, a frame é eliminada;
• se a estação de destino não estiver no mesmo segmento
da estação emissora, a frame é encaminhada para o
segmento devido com base na informação contida na
forwarding database.
99
Q121-5

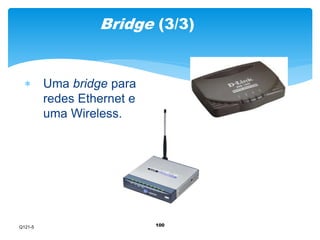

Bridge (3/3)
100
 Uma bridge para
redes Ethernet e
uma Wireless.
Q121-5
Ponto de acesso
101
•Espécie de hub
para interligar
segmentos de
redes com e sem
fios.
Aprenderás mais
sobre eles daqui
a pouco.
Q121-5
Router
 Os routers são dispositivos de
encaminhamento de
mensagens entre redes
diferentes e, eventualmente,
quando entre emissor e
receptor existem vários
caminhos possíveis.
 Fazem-no através de uma
tabela de routing, espécie de
mapa da rede que os permite
localizar os computadores e
routers a que está ligado.
102
Rede 1
router
router
Rede 2
Q121-5
Um router
103

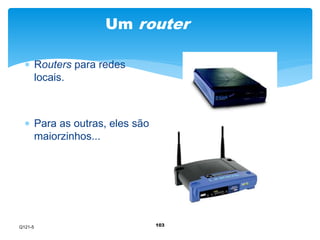

 Routers para redes
locais.
 Para as outras, eles são
maiorzinhos...
Q121-5

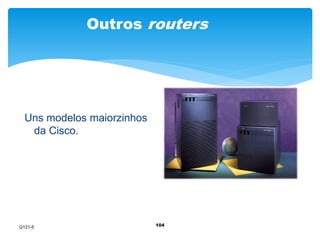

Outros routers
104
Uns modelos maiorzinhos
da Cisco.
Q121-5

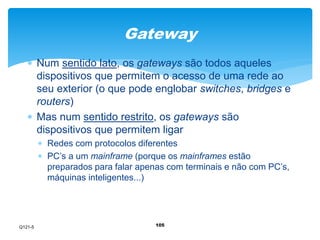

Gateway
 Num sentido lato, os gateways são todos aqueles
dispositivos que permitem o acesso de uma rede ao
seu exterior (o que pode englobar switches, bridges e
routers)
 Mas num sentido restrito, os gateways são
dispositivos que permitem ligar
 Redes com protocolos diferentes
 PC’s a um mainframe (porque os mainframes estão
preparados para falar apenas com terminais e não com PC’s,
máquinas inteligentes...)
105
Q121-5

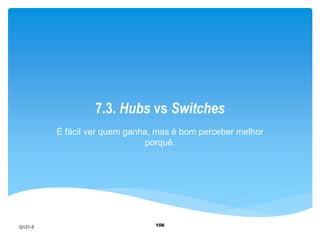

7.3. Hubs vs Switches
É fácil ver quem ganha, mas é bom perceber melhor
porquê.
106
Q121-5
7.3.1. Em redes peer-to-peer
107
Q121-5

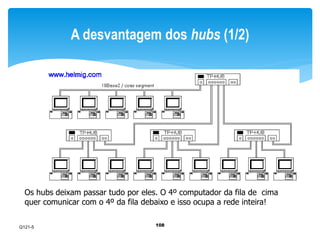

A desvantagem dos hubs (1/2)
Os hubs deixam passar tudo por eles. O 4º computador da fila de cima
quer comunicar com o 4º da fila debaixo e isso ocupa a rede inteira!
108
Q121-5
A desvantagem dos hubs (2/2)

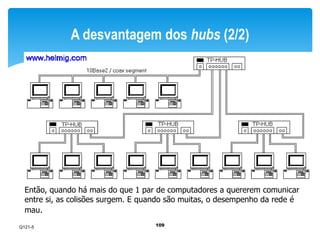

Então, quando há mais do que 1 par de computadores a quererem comunicar
entre si, as colisões surgem. E quando são muitas, o desempenho da rede é
mau.
109
Q121-5
Um switch pode ajudar muito!
Graças à incorporação do switch, as duas comunicações (a azul e a
vermelha) podem ser simultâneas.
110
Q121-5

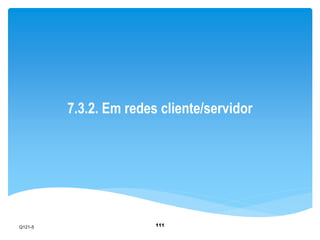

7.3.2. Em redes cliente/servidor
111
Q121-5

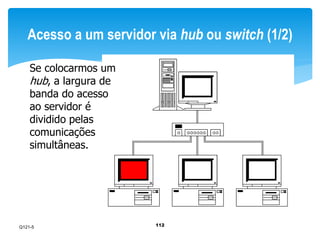

Acesso a um servidor via hub ou switch (1/2)
112
Se colocarmos um
hub, a largura de
banda do acesso
ao servidor é
dividido pelas
comunicações
simultâneas.
Q121-5
Acesso a um servidor via hub ou switch (2/2)
113
Aqui também é
visível a
vantagem de um
switch.
Neste exemplo a
100 Mbps, o
acesso de cada
posto ao servidor
é efectivamente a
100 Mbps.
Q121-5
Um servidor de várias sub-redes (1/2)
Quando o tráfego é maior na zona de acesso ao servidor,
não há vantagem em substituir os hubs por switches.
Qual é então a solução?
114
Q121-5

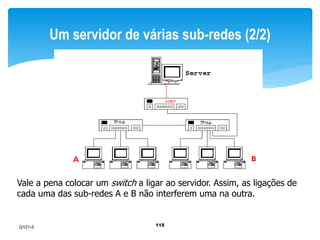

Um servidor de várias sub-redes (2/2)
Vale a pena colocar um switch a ligar ao servidor. Assim, as ligações de
cada uma das sub-redes A e B não interferem uma na outra.
115
Q121-5

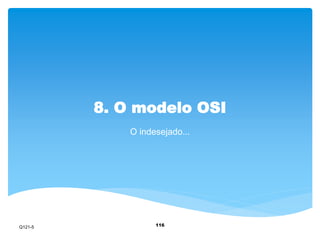

8. O modelo OSI
O indesejado...
116
Q121-5

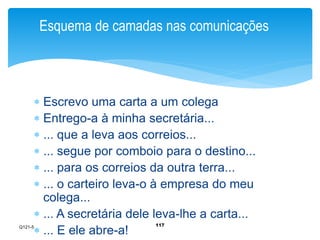

Esquema de camadas nas comunicações
 Escrevo uma carta a um colega
 Entrego-a à minha secretária...
 ... que a leva aos correios...
 ... segue por comboio para o destino...
 ... para os correios da outra terra...
 ... o carteiro leva-o à empresa do meu
colega...
 ... A secretária dele leva-lhe a carta...
117
Q121-5
 ... E ele abre-a!

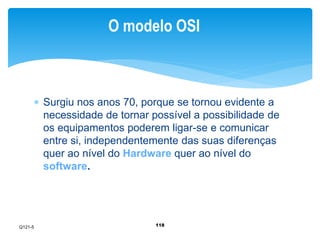

O modelo OSI
 Surgiu nos anos 70, porque se tornou evidente a
necessidade de tornar possível a possibilidade de
os equipamentos poderem ligar-se e comunicar
entre si, independentemente das suas diferenças
quer ao nível do Hardware quer ao nível do
software.
118
Q121-5
O modelo OSI
 Conjunto de normas que podem ser adoptadas
livremente para o fabrico de equipamentos e
desenvolvimento de software, destinados a
funcionar em redes de computadores, este modelo
subdivide o processo global de comunicação de
dados entre computadores em sete níveis ou
camadas.
119
Q121-5

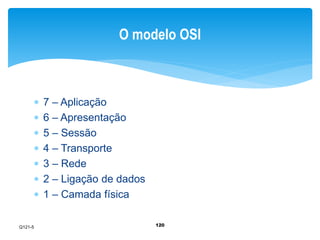

O modelo OSI
120
 7 – Aplicação
 6 – Apresentação
 5 – Sessão
 4 – Transporte
 3 – Rede
 2 – Ligação de dados
 1 – Camada física
Q121-5

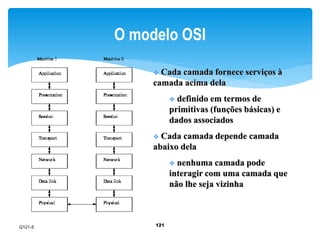

O modelo OSI
 Cada camada fornece serviços à
camada acima dela
121
 definido em termos de
primitivas (funções básicas) e
dados associados
 Cada camada depende camada
abaixo dela
 nenhuma camada pode
interagir com uma camada que
não lhe seja vizinha
Q121-5

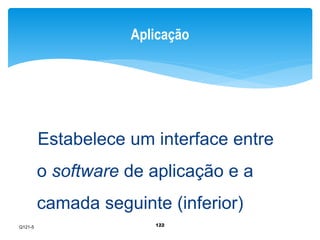

Aplicação
Estabelece um interface entre
o software de aplicação e a
camada seguinte (inferior)
122
Q121-5

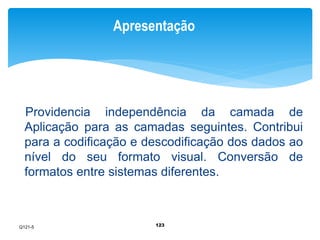

Apresentação
Providencia independência da camada de
Aplicação para as camadas seguintes. Contribui
para a codificação e descodificação dos dados ao
nível do seu formato visual. Conversão de
formatos entre sistemas diferentes.
123
Q121-5

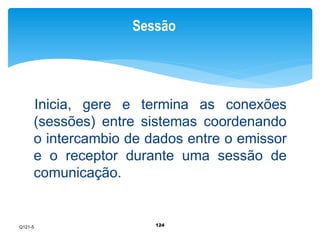

Sessão
Inicia, gere e termina as conexões
(sessões) entre sistemas coordenando
o intercambio de dados entre o emissor
e o receptor durante uma sessão de
comunicação.
124
Q121-5

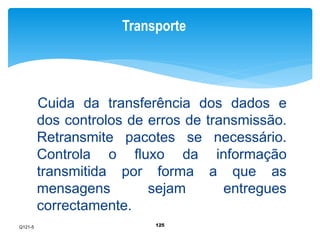

Transporte
Cuida da transferência dos dados e
dos controlos de erros de transmissão.
Retransmite pacotes se necessário.
Controla o fluxo da informação
transmitida por forma a que as
mensagens sejam entregues
correctamente.
125
Q121-5

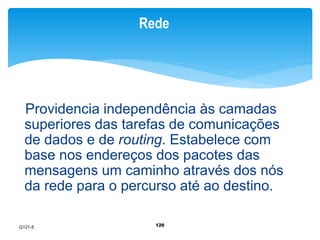

Rede
Providencia independência às camadas
superiores das tarefas de comunicações
de dados e de routing. Estabelece com
base nos endereços dos pacotes das
mensagens um caminho através dos nós
da rede para o percurso até ao destino.
126
Q121-5

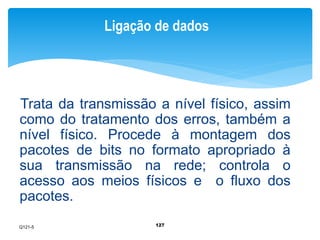

Ligação de dados
Trata da transmissão a nível físico, assim
como do tratamento dos erros, também a
nível físico. Procede à montagem dos
pacotes de bits no formato apropriado à
sua transmissão na rede; controla o
acesso aos meios físicos e o fluxo dos
pacotes.
127
Q121-5

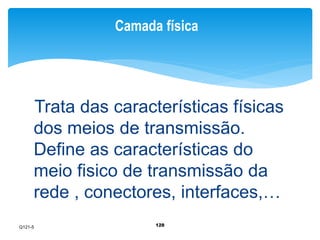

Camada física
Trata das características físicas
dos meios de transmissão.
Define as características do
meio fisico de transmissão da
rede , conectores, interfaces,…
128
Q121-5

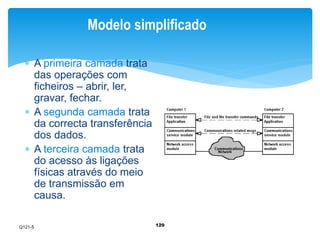

Modelo simplificado
129
 A primeira camada trata
das operações com
ficheiros – abrir, ler,
gravar, fechar.
 A segunda camada trata
da correcta transferência
dos dados.
 A terceira camada trata
do acesso às ligações
físicas através do meio
de transmissão em
causa.
Q121-5
Comparação entre grupos de
trabalho e domínios
Um domínio é um grupo de contas e recursos de rede que compartilham
uma mesma base de dados de diretórios e conjunto de diretivas de
segurança e que podem ter relacionamentos de segurança com outros
domínios.
Um grupo de trabalho é um agrupamento mais simples, destinado apenas
a ajudar os utilizadores a localizar objetos, como impressoras e pastas
compartilhadas dentro desse grupo. Os domínios são a opção
recomendada para todas as redes, exceto redes muito pequenas com
poucos utilizadores.
130
Q121-5
Comparação entre grupos de
trabalho e domínios

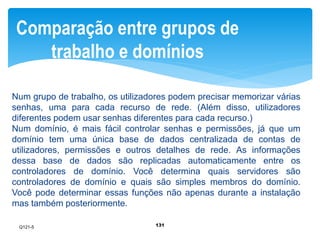

Num grupo de trabalho, os utilizadores podem precisar memorizar várias
senhas, uma para cada recurso de rede. (Além disso, utilizadores
diferentes podem usar senhas diferentes para cada recurso.)
Num domínio, é mais fácil controlar senhas e permissões, já que um
domínio tem uma única base de dados centralizada de contas de
utilizadores, permissões e outros detalhes de rede. As informações
dessa base de dados são replicadas automaticamente entre os
controladores de domínio. Você determina quais servidores são
controladores de domínio e quais são simples membros do domínio.
Você pode determinar essas funções não apenas durante a instalação
mas também posteriormente.
131
Q121-5
Comparação entre grupos de
trabalho e domínios
Os domínios e o sistema de diretórios do Active
Directory do qual eles fazem parte oferecem várias
opções para tornar os recursos disponíveis mais
facilmente para os usuários enquanto mantêm um
bom monitoramento e segurança.
132
Q121-5

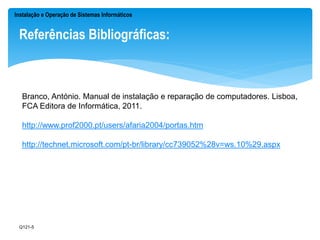

Instalação e Operação de Sistemas Informáticos
Referências Bibliográficas:
Branco, António. Manual de instalação e reparação de computadores. Lisboa,
FCA Editora de Informática, 2011.
http://www.prof2000.pt/users/afaria2004/portas.htm
http://technet.microsoft.com/pt-br/library/cc739052%28v=ws.10%29.aspx
Q121-5

Mais conteúdo relacionado

Mais procurados

Meios de transmissão metálicos
Meios de transmissão metálicosMeios de transmissão metálicos
Meios de transmissão metálicos
H P

Vantagens e desvantagens em topologias de redes
Vantagens e desvantagens em topologias de redesVantagens e desvantagens em topologias de redes
Vantagens e desvantagens em topologias de redes
Marco Martins

Tipos de cabos
Tipos de cabosTipos de cabos
Tipos de cabos
Gonçalo

Dispositivos Ativos e Passivos
Dispositivos Ativos e PassivosDispositivos Ativos e Passivos
Dispositivos Ativos e Passivos
Rikelmo19

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos
Mauro Pereira

Redes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redesRedes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redes
Leonardo Bruno

Redes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da redeRedes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da rede
Mauro Pereira

Meios de transmissão
Meios de transmissãoMeios de transmissão
Meios de transmissão
baglungekanchi

Cabos de rede
Cabos de redeCabos de rede
Cabos de rede
Rui Ferreira

Redes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redesRedes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redes
Mauro Pereira

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes
Wellington Oliveira

Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1
Luis Ferreira

Topologias de rede
Topologias de redeTopologias de rede
Topologias de rede
Susana Oliveira

Uma introdução as Fibras ópticas.
Uma introdução as Fibras ópticas.Uma introdução as Fibras ópticas.
Uma introdução as Fibras ópticas.
Ronnasayd Sousa

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao
Nikoameer

Redes de computadores 2 - Protocolos
Redes de computadores 2 - ProtocolosRedes de computadores 2 - Protocolos
Redes de computadores 2 - Protocolos
José Ronaldo Trajano

Topologia em redes
Topologia em redesTopologia em redes
Topologia em redes
Yohana Alves

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores
Ana Julia F Alves Ferreira

222097384 aulas-de-rede-tipos-de-servidores
222097384 aulas-de-rede-tipos-de-servidores222097384 aulas-de-rede-tipos-de-servidores
222097384 aulas-de-rede-tipos-de-servidores
Marco Guimarães

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores
LucasMansueto


Mais procurados (20)

Meios de transmissão metálicos
Meios de transmissão metálicosMeios de transmissão metálicos
Meios de transmissão metálicos

Vantagens e desvantagens em topologias de redes
Vantagens e desvantagens em topologias de redesVantagens e desvantagens em topologias de redes
Vantagens e desvantagens em topologias de redes

Tipos de cabos
Tipos de cabosTipos de cabos
Tipos de cabos

Dispositivos Ativos e Passivos
Dispositivos Ativos e PassivosDispositivos Ativos e Passivos
Dispositivos Ativos e Passivos

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos

Redes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redesRedes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redes

Redes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da redeRedes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da rede

Meios de transmissão
Meios de transmissãoMeios de transmissão
Meios de transmissão

Cabos de rede
Cabos de redeCabos de rede
Cabos de rede

Redes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redesRedes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redes

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes

Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1

Topologias de rede
Topologias de redeTopologias de rede
Topologias de rede

Uma introdução as Fibras ópticas.
Uma introdução as Fibras ópticas.Uma introdução as Fibras ópticas.
Uma introdução as Fibras ópticas.

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao

Redes de computadores 2 - Protocolos
Redes de computadores 2 - ProtocolosRedes de computadores 2 - Protocolos
Redes de computadores 2 - Protocolos

Topologia em redes
Topologia em redesTopologia em redes
Topologia em redes

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores

222097384 aulas-de-rede-tipos-de-servidores
222097384 aulas-de-rede-tipos-de-servidores222097384 aulas-de-rede-tipos-de-servidores
222097384 aulas-de-rede-tipos-de-servidores

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores


Destaque

Lan token fddi_switching
Lan token fddi_switchingLan token fddi_switching
Lan token fddi_switching
Guillhermm Almmeida Zenni

PROTOCOLO FTP
PROTOCOLO FTPPROTOCOLO FTP
PROTOCOLO FTP
Ruby Mg

119178832 141.computador
119178832 141.computador119178832 141.computador
119178832 141.computador
Pelo Siro

Protocolo ftp
Protocolo ftpProtocolo ftp
Protocolo ftp
Oscar Eduardo

Protocolo Http
Protocolo HttpProtocolo Http
Protocolo Http
Marcondes Maçaneiro

Protocolo DHCP - Noções básicas - Bóson Treinamentos
Protocolo DHCP - Noções básicas - Bóson TreinamentosProtocolo DHCP - Noções básicas - Bóson Treinamentos
Protocolo DHCP - Noções básicas - Bóson Treinamentos
Fábio dos Reis

Rede de computadores_-_conceitos
Rede de computadores_-_conceitosRede de computadores_-_conceitos
Rede de computadores_-_conceitos
cristiano_infosys

Camada fisica-enlace
Camada fisica-enlaceCamada fisica-enlace
Camada fisica-enlace
redesinforma

Comunicação de dados!
Comunicação de dados!Comunicação de dados!
Comunicação de dados!
Armando Rivarola

Tipos de Cablagens de Rede
Tipos de Cablagens de RedeTipos de Cablagens de Rede
Tipos de Cablagens de Rede
scb.carlos

REDES: Camada física
REDES: Camada físicaREDES: Camada física
REDES: Camada física
Daniel Brandão

Aula fisica 1
Aula fisica 1Aula fisica 1
Aula fisica 1
Marcio Ferreira

Meios físicos de transmissão
Meios físicos de transmissãoMeios físicos de transmissão
Meios físicos de transmissão
Marco Martins

Protocolo ftp
Protocolo ftpProtocolo ftp
Protocolo ftp
NeftisLis

Aula02 - protocolos de email
Aula02 -  protocolos de emailAula02 -  protocolos de email
Aula02 - protocolos de email
Carlos Veiga

Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de TransmissãoRedes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Mauro Tapajós

Protocolos
ProtocolosProtocolos
Protocolos
Leonardo Santos

Aula03 - protocolo http
Aula03 -  protocolo httpAula03 -  protocolo http
Aula03 - protocolo http
Carlos Veiga

Componentes da camada 1 e 2 do modelo
Componentes da camada 1 e 2 do modeloComponentes da camada 1 e 2 do modelo
Componentes da camada 1 e 2 do modelo
Ricardo Miguel

Meios guiado de transmissão
Meios guiado de transmissãoMeios guiado de transmissão
Meios guiado de transmissão
Thiago Barros, PSM


Destaque (20)

Lan token fddi_switching
Lan token fddi_switchingLan token fddi_switching
Lan token fddi_switching

PROTOCOLO FTP
PROTOCOLO FTPPROTOCOLO FTP
PROTOCOLO FTP

119178832 141.computador
119178832 141.computador119178832 141.computador
119178832 141.computador

Protocolo ftp
Protocolo ftpProtocolo ftp
Protocolo ftp

Protocolo Http
Protocolo HttpProtocolo Http
Protocolo Http

Protocolo DHCP - Noções básicas - Bóson Treinamentos
Protocolo DHCP - Noções básicas - Bóson TreinamentosProtocolo DHCP - Noções básicas - Bóson Treinamentos
Protocolo DHCP - Noções básicas - Bóson Treinamentos

Rede de computadores_-_conceitos
Rede de computadores_-_conceitosRede de computadores_-_conceitos
Rede de computadores_-_conceitos

Camada fisica-enlace
Camada fisica-enlaceCamada fisica-enlace
Camada fisica-enlace

Comunicação de dados!
Comunicação de dados!Comunicação de dados!
Comunicação de dados!

Tipos de Cablagens de Rede
Tipos de Cablagens de RedeTipos de Cablagens de Rede
Tipos de Cablagens de Rede

REDES: Camada física
REDES: Camada físicaREDES: Camada física
REDES: Camada física

Aula fisica 1
Aula fisica 1Aula fisica 1
Aula fisica 1

Meios físicos de transmissão
Meios físicos de transmissãoMeios físicos de transmissão
Meios físicos de transmissão

Protocolo ftp
Protocolo ftpProtocolo ftp
Protocolo ftp

Aula02 - protocolos de email
Aula02 -  protocolos de emailAula02 -  protocolos de email
Aula02 - protocolos de email

Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de TransmissãoRedes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de Transmissão

Protocolos
ProtocolosProtocolos
Protocolos

Aula03 - protocolo http
Aula03 -  protocolo httpAula03 -  protocolo http
Aula03 - protocolo http

Componentes da camada 1 e 2 do modelo
Componentes da camada 1 e 2 do modeloComponentes da camada 1 e 2 do modelo
Componentes da camada 1 e 2 do modelo

Meios guiado de transmissão
Meios guiado de transmissãoMeios guiado de transmissão
Meios guiado de transmissão


Semelhante a Imurl slides

Conceitos básicos 01
Conceitos básicos   01Conceitos básicos   01
Conceitos básicos 01
Mário Salumbongo Pereira

REDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptxREDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptx
JonasVimbane

Redes de computadores 1 - Conceitos Gerais
Redes de computadores 1 - Conceitos GeraisRedes de computadores 1 - Conceitos Gerais
Redes de computadores 1 - Conceitos Gerais
José Ronaldo Trajano

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc
anpproferick

Informática Aplicada - Redes
Informática Aplicada - RedesInformática Aplicada - Redes
Informática Aplicada - Redes
Ricardo de Moraes

Introducao redes
Introducao redesIntroducao redes
Introducao redes
Sergio Amaral

Redes aula 1
Redes   aula 1Redes   aula 1
Aula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte IIAula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte II
Dalton Martins

Conceitos de rede
Conceitos de redeConceitos de rede
Curso redes seed
Curso redes seedCurso redes seed
Curso redes seed
Flavio Ferreira

Introducao redes
Introducao redesIntroducao redes
Introducao redes
ErikHR

Aula 1 fundamentos de redes de computadores
Aula 1   fundamentos de redes de computadoresAula 1   fundamentos de redes de computadores
Aula 1 fundamentos de redes de computadores
wab030

Informática redes internet (datagrama etc)
Informática   redes internet (datagrama etc)Informática   redes internet (datagrama etc)
Informática redes internet (datagrama etc)
Zito Bongo

ApresentaçAo Final De Redes
ApresentaçAo Final De RedesApresentaçAo Final De Redes
ApresentaçAo Final De Redes
allanzinhuu

Apresentaçao Final De Redes
Apresentaçao Final De RedesApresentaçao Final De Redes
Apresentaçao Final De Redes
guesta9bd8d

Apo redes
Apo redesApo redes
Apo redes
redesinforma

Introdução a Redes de Computadores
Introdução a Redes de ComputadoresIntrodução a Redes de Computadores
Introdução a Redes de Computadores
Marcio Paciello Paruolo

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Jakson Silva

Introdução rede- I unidade
Introdução rede- I unidadeIntrodução rede- I unidade
Introdução rede- I unidade
João Freire Abramowicz

Aula1 historia das redes
Aula1   historia das redesAula1   historia das redes
Aula1 historia das redes
Berenildo Felix JR


Semelhante a Imurl slides (20)

Conceitos básicos 01
Conceitos básicos   01Conceitos básicos   01
Conceitos básicos 01

REDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptxREDES DE COMPUTADORES.pptx
REDES DE COMPUTADORES.pptx

Redes de computadores 1 - Conceitos Gerais
Redes de computadores 1 - Conceitos GeraisRedes de computadores 1 - Conceitos Gerais
Redes de computadores 1 - Conceitos Gerais

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc

Informática Aplicada - Redes
Informática Aplicada - RedesInformática Aplicada - Redes
Informática Aplicada - Redes

Introducao redes
Introducao redesIntroducao redes
Introducao redes

Redes aula 1
Redes   aula 1Redes   aula 1
Redes aula 1

Aula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte IIAula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte II

Conceitos de rede
Conceitos de redeConceitos de rede
Conceitos de rede

Curso redes seed
Curso redes seedCurso redes seed
Curso redes seed

Introducao redes
Introducao redesIntroducao redes
Introducao redes

Aula 1 fundamentos de redes de computadores
Aula 1   fundamentos de redes de computadoresAula 1   fundamentos de redes de computadores
Aula 1 fundamentos de redes de computadores

Informática redes internet (datagrama etc)
Informática   redes internet (datagrama etc)Informática   redes internet (datagrama etc)
Informática redes internet (datagrama etc)

ApresentaçAo Final De Redes
ApresentaçAo Final De RedesApresentaçAo Final De Redes
ApresentaçAo Final De Redes

Apresentaçao Final De Redes
Apresentaçao Final De RedesApresentaçao Final De Redes
Apresentaçao Final De Redes

Apo redes
Apo redesApo redes
Apo redes

Introdução a Redes de Computadores
Introdução a Redes de ComputadoresIntrodução a Redes de Computadores
Introdução a Redes de Computadores

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Introdução rede- I unidade
Introdução rede- I unidadeIntrodução rede- I unidade
Introdução rede- I unidade

Aula1 historia das redes
Aula1   historia das redesAula1   historia das redes
Aula1 historia das redes


Mais de Pelo Siro

1195593414 substancias quimicas
1195593414 substancias quimicas1195593414 substancias quimicas
1195593414 substancias quimicas
Pelo Siro

11955889 121.derrames 1
11955889 121.derrames 111955889 121.derrames 1
11955889 121.derrames 1
Pelo Siro

1196259117 primeiros socorros
1196259117 primeiros socorros1196259117 primeiros socorros
1196259117 primeiros socorros
Pelo Siro

1199995673 riscos profissionais
1199995673 riscos profissionais1199995673 riscos profissionais
1199995673 riscos profissionais
Pelo Siro

119625756 motsser2
119625756 motsser2119625756 motsser2
119625756 motsser2
Pelo Siro

119999888 revisoes
119999888 revisoes119999888 revisoes
119999888 revisoes
Pelo Siro

119558341 123.avaliacao de_riscos
119558341 123.avaliacao de_riscos119558341 123.avaliacao de_riscos
119558341 123.avaliacao de_riscos
Pelo Siro

2146
21462146
2146
Pelo Siro

2079
20792079
2079
Pelo Siro

2080
20802080
2080
Pelo Siro

2064
20642064
2064
Pelo Siro

2061
20612061
2061
Pelo Siro

2060
20602060
2060
Pelo Siro

2032
20322032
2032
Pelo Siro

2031
20312031
2031
Pelo Siro

2019
20192019
2019
Pelo Siro

2018
20182018
2018
Pelo Siro

2017
20172017
2017
Pelo Siro

2015
20152015
2015
Pelo Siro

2014
20142014
2014
Pelo Siro


Mais de Pelo Siro (20)

1195593414 substancias quimicas
1195593414 substancias quimicas1195593414 substancias quimicas
1195593414 substancias quimicas

11955889 121.derrames 1
11955889 121.derrames 111955889 121.derrames 1
11955889 121.derrames 1

1196259117 primeiros socorros
1196259117 primeiros socorros1196259117 primeiros socorros
1196259117 primeiros socorros

1199995673 riscos profissionais
1199995673 riscos profissionais1199995673 riscos profissionais
1199995673 riscos profissionais

119625756 motsser2
119625756 motsser2119625756 motsser2
119625756 motsser2

119999888 revisoes
119999888 revisoes119999888 revisoes
119999888 revisoes

119558341 123.avaliacao de_riscos
119558341 123.avaliacao de_riscos119558341 123.avaliacao de_riscos
119558341 123.avaliacao de_riscos

2146
21462146
2146

2079
20792079
2079

2080
20802080
2080

2064
20642064
2064

2061
20612061
2061

2060
20602060
2060

2032
20322032
2032

2031
20312031
2031

2019
20192019
2019

2018
20182018
2018

2017
20172017
2017

2015
20152015
2015

2014
20142014
2014


Imurl slides

  • 1. Instalação e Operação de Sistemas Informáticos .: Instalação, manutenção e utilização de redes locais Q121-5
  • 2. Instalação e Operação de Sistemas Informáticos .: Índice 1. Introdução às redes de computadores (4) Q121-5 2
  • 3. Instalação e Operação de Sistemas Informáticos .: Introdução 1. Objetivos: A. Interiorização de conceitos 2. Benefícios e Condições de utilização: A. Identificação de processadores B. Escolha de processadores de acordo com objetivos Q121-5 3
  • 4. 1. Introdução às redes de computadores Noções elementares sobre redes: o que são, que vantagens têm, que tipos existem 4 Q121-5
  • 5. O que é uma rede de computadores?  É um sistema de comunica-ção de dados constituído através da interligação de computadores e periféricos, com a finalidade de trocar informação e partilhar recursos. 5 Q121-5
  • 6. Vantagens das redes  Partilha de recursos físicos (discos, impressoras, etc.);  Partilha de programas;  Partilha de ficheiros;  Intercâmbio de mensagens e informação;  Melhor organização do trabalho em grupo. 6 Q121-5
  • 7. Sistemas de comunicação canal canal Origem Mensagem Destino Sistema de comunicação de dados Fonte Destino Microfone Canal de comunicação Altifalante Sinal eléctrico Sistema de comunicação de dados nas redes Fonte Destino Microfone Canal de comunicação Altifalante Transdutor 7 Q121-5
  • 8. Sistema de comunicação de dados nas redes 8  Envolvem 6 partes:  Transmissor: processa o sinal de entrada para produzir um sinal adaptado ao canal de transmissão;  Recetor: processa o sinal de saída do canal para produzir um sinal adaptado ao destinatário;  Mensagem: elemento a ser transmitido;  Canal de transmissão: meio que liga a origem ao destino e por onde passa a mensagem;  Protocolo de comunicação: a capacidade que o emissor e recetor têm de se entenderem com recurso a uma linguagem comum;  Transdutor: converte os dados em sinais. Q121-5
  • 9. Exemplo prático  Exemplo prático:  Consideremos que o Rodrigo e o Nicolau estão no café a conversar e a certa altura o Rodrigo diz ao Nicolau: “Comprei um computador novo”. Neste caso, as partes envolvidas na comunicação serão:  Emissor: Rodrigo;  Receptor: Nicolau;  Mensagem: Comprei um computador novo;  Canal de transmissão: Ar;  Protocolo: A lingua portuguesa. Q121-5
  • 10. Transmissões simplex, half-duplex e full-duplex (1/2)  Simplex: apenas um computador pode emitir para o outro  Half-duplex: qualquer computador pode enviar para o outro, mas as transmissões são alternadamente num sentido e noutro  Full-duplex: as transmissões em ambos os sentidos são possíveis em simultâneo. 10 Q121-5
  • 11. 11 Transmissões simplex, half-duplex e full-duplex Exemplos Apresenta exemplos de dispositivos que transmitem informação em modo: Simplex Half-duplex Full-duplex Q121-5
  • 12. A nível de hardware necessitam de: 1. Computadores; 2. Periféricos (impressoras, cd´s, modem´s, etc.); 3. Meios físicos de transmissão ( cabos, ou sistemas de comunicações sem fios – ondas propagadas no espaço); 4. Dispositivos de ligação dos computadores à rede (placas de rede, modems e/ou outros dispositivos); 12 Q121-5
  • 13. A nível de Software necessitam 1. Utilitários e programas de aplicação para trabalho em 13 rede; 2. Sistemas operativos específicos para redes; 3. Drivers de placa de rede, complementam o sistema operativo no sentido de este poder comunicar com a placa; 4. Protocolos de comunicação que tornam possível tecnicamente a emissão e receção de dados entre os computadores envolvidos numa comunicação; Q121-5
  • 14. Classificação das redes quanto a abrangência geográfica(1/1)  PAN (Personal Area Network) – rede local de alcance muito restrito, para apenas um utilizador.  LAN (Local Area Network) – rede local confinada a uma sala ou, no máximo, a um edifício.  CN (Campus Network) – rede que interliga redes locais em edifícios próximos. 14 Q121-5
  • 15. 15 Classificação das redes quanto a abrangência geográfica(Exemplos) Apresenta exemplos de redes do tipo:  PAN (Personal Area Network)  LAN (Local Area Network)  CN (Campus Network) Q121-5
  • 16. Classificação das redes quanto a abrangência geográfica (1/2)  MAN (Metropolitan Area Network) – rede alargada a uma cidade ou região.  WAN (Wide Area Network) – rede alargada a um país ou até ao mundo inteiro... 16 Q121-5
  • 17. Classificação das redes quanto a abrangência geográfica(1/3)  VAN (Virtual Area Nework) – As redes virtuais interligam apenas alguns computadores pertencentes à mesma rede ou a diferentes redes.  VLAN (Virtual Local Area Network) em que computadores fisicamente ligados à mesma rede estão separados em sub-redes por questões de segurança e/ou performance, são muito usadas atualmente . 17 Q121-5
  • 18. Classificação das redes quanto a abrangência geográfica(1/4) Na rede há duas VLANs 18 Rede “Alunos” Rede “Administração” Internet Q121-5
  • 19. 19 Q121-5 Tipos de redes quanto ao sistema operativo
  • 20. Redes cliente/servidor  Rede cliente/servidor – rede em que existe pelo menos um computador – o servidor – possui algum recurso ou função de que os outros – os clientes – se servem.  Exemplos de servidores: de ficheiros, de software, de e-mail, proxy... 20 Q121-5
  • 21. Clientes e Servidores  Um computador atua como servidor quando fornece serviços, tais como a partilha de espaço em disco, serviços de impressão, a partilha de aplicações, o acesso a ficheiros, etc.  Um computador designa-se cliente quando solicita e obtém serviços de outros computadores. 21 Q121-5
  • 22. Clientes e Servidores Pedido Resposta Servidor Cliente 22 Q121-5
  • 23. Servidores Dedicados  Uma rede pode ser organizada de modo a que um ou mais computadores desempenhem unicamente as funções de servidores;  Com este modelo efetua-se de forma centralizada a gestão e administração da rede; 23 Q121-5
  • 25. Servidores  Servidor de programas ou ficheiros - file server  Servidor de bases de dados – database server  Servidor de impressora – printer server  Servidor de comunicações – communications server. 25 Q121-5
  • 26. Redes Peer-to-Peer  Redes peer-to-peer – não existem servidores, todos os computadores estão ao mesmo nível na hierarquia da rede, sendo, por isso, todos servidores e todos clientes.  Não permitem um grande número de utilizadores; ao contrario das redes client-server. 26 Q121-5
  • 27. Redes Peer-to-Peer Cliente/servidor Cliente/servidor Cliente/servidor Cliente/servidor Cliente/servidor Cliente/servidor Cliente/servidor 27 Q121-5
  • 28. Topologias das redes As várias formas de interligar computadores 28 Q121-5
  • 29. Topologia em barramento (bus) 29  Todos os computadores ligados a um cabo comum que tem as duas extremidades separadas. Q121-5
  • 30. Topologia em barramento (bus) Vantagens  serem relativamente simples de montar, pelo que foi esta a solução que imperou durante vários anos a nível de redes locais;  são pouco exigentes em termos do tipo de equipamento e comprimento de 30 cabos, sendo por isso baratas. Desvantagens  uma avaria no cabo backbone, ao qual se ligam os outros computadores, invalida o funcionamento da rede;  pouca possibilidade de expansão, já que se o cabo backbone não for suficiente para se poderem ligar mais, há que substituí-lo por outro;  a remoção ou adição de um dispositivo à rede deve ser feita com todos os computadores desligados;  pode ser difícil detetar a origem de uma falha na rede. Q121-5
  • 31. A desvantagem principal do bus Uma avaria no cabo principal invalida a rede. 31 Q121-5
  • 32. Topologia em estrela (star) 32  Todos os computadores ligados a um dispositivo concentrador, que pode ser um hub ou um switch.
  • 33. Topologia em estrela (star) Vantagens  Muito fácil de montar e configurar;  Não é necessário parar o funcionamento da rede para inserir ou remover dispositivos;  É fácil detectar os dispositivos avariados. Desvantagens  Requer mais cabo do que a topologia em bus;  A avaria do concentrador implica a falha da rede;  Devido ao custo do concentrador, é mais cara do que a topologia em bus. 33 Q121-5
  • 34. A vantagem principal da estrela Uma avaria no cabo que liga um posto ao dispositivo concentrador apenas retira da rede esse posto. 34 Q121-5
  • 35. Topologia em anel (ring) 35  Todos os computadores ligados a um cabo comum fechado em anel. As mensagens passam de computador em computador até chegar ao destino. Q121-5
  • 36. Topologia em anel (ring) Vantagens  Muito boa para um pequeno número de postos com ligação a alta velocidade ou para redes maiores em que as transmissões estão igualmente distribuídas entre os postos.  A expansão da rede é facilmente conseguida.  Ideal para o uso de fibra ótica por cada posto poder estar diretamente ligado ao 36 outro. Desvantagens  Os atrasos entre transmissões são grandes mesmo com o tráfego ligeiro.  Necessidade de hardware adequado (transceivers ou MAUs) para a ligação dos computadores às redes.  Para que a rede funcione é necessário que todos os computadores estejam ligados.  A avaria de um computador pode invalidar a rede (depende do tipo de anel) e não é fácil identificar o posto avariado.
  • 37. Topologia em árvore (tree) 37  Várias sub-redes, normalmente com ligações internas em estrela, interligadas.  A ligação entre elas pode ser feita a partir de um dispositivo centralizador ou a um cabo comum que tomará o nome de backbone. Q121-5
  • 38. Topologia em árvore (tree) Vantagens  Ligação ponto-a-ponto entre as sub-redes.  Permite o controlo por parte de um servidor central que pode estar por detrás do dispositivo centralizador ou do backbone.  Suportada pela grande maioria de fabricantes de hardware e 38 software. Desvantagens  Se o dispositivo centralizador ou o backbone falha, a rede também falha.  Normalmente usa dispositivos caros, sobretudo na configuração com dispositivo centralizador. Q121-5
  • 39. Topologia em malha (mesh) 39  Sem forma definida, todos os computadores estão ligados a todos os outros. Q121-5
  • 40. Topologia em malha (mesh) Vantagens  Estabilidade: a redundância das ligações garante que as mensagens têm sempre um caminho possível.  Segurança: devido à existência de linhas dedicadas, apenas o destinatário recebe a mensagem que lhe é destinada. Desvantagens  Mais cabo necessário do que em qualquer outra topologia.  Necessárias muitas portas de I/O, o que pode ser extremamente 40 dispendioso. Q121-5
  • 41. Principais padrões de redes: 41  Ethernet  Token Ring  FDDI  ISDN-RDIS Q121-5
  • 42. 5 .Meios físicos de transmissão Com ou sem fios são os canais de comunicação pelo qual os computadores enviam e recebem informação 42 Q121-5
  • 43. Meios físicos de transmissão 43  Cabos  Eléctricos  Entrançados  Coaxiais  Ópticos  Ondas no espaço  Infravermelhos  Rádio  Microondas  Laser  Ondas de satélite Q121-5
  • 44. 5.1. Cabos eléctricos Entrançados e coaxiais 44 Q121-5
  • 45. Cabos coaxiais É um cabo constituído por uma alma condutora, seguido de uma camada isoladora, de uma malha destinada à ligação à terra e uma última camada protetora. Tipo dos que são usados em aparelhos de televisão.. 45 Q121-5
  • 46. 46 Vantagens: •Fácil instalação •Barato •Resistência a interferências elec. •Taxas de transmissão razoáveis •Flexibilidade Desvantagens: •Mau contacto •Difícil manipulação •Lento para muitos micros •Em geral utilizado em topologia Bus Cabos coaxiais •10Mbps •185 m sem Repetidor •Conectores BNC •Dois terminais •100Mbps •500 m sem Repetidor Q121-5
  • 47. Cabos entrançados Cabos em que cada par de fios lá dentro forma uma trança para diminuir a interferência dos outros fios do cabo. Existem em vários tipos. São uma invenção de Graham Bell. Usados nas linhas telefónicas, devido as boas características de transmissão têm sido largamente utilizados em redes locais e em redes alargadas 47 Q121-5
  • 48. 48 Vantagens: •Fácil instalação •Barato •Instalação flexível •Usados com hubs ou switchs Desvantagens: •Cabo curto (máximo de 90 metros) •Interferência eletromagnética Cabos entrançados •Mais baratos que os blindados e mais práticos de instalar são os mais usados em redes locais •Revestidos por um plástico para proteger das interferências electromagnéticas. Q121-5
  • 49. Tipos de cabos entrançados (1/2) Existem nas versões blindada (STP) e não blindada (UTP): Cat. 3 UTP, STP 16 Mbps dados Cat. 4 UTP, STP 20 Mbps dados Cat. 5 UTP, STP 100 Mbps dados Cat. 6 UTP, STP 155 Mbps dados Cat. 7 UTP, STP 1000 Mbps dados 49 Q121-5
  • 50. Tipos de cabos entrançados (2/2) Mais exactamente, os tipos disponíveis são:  UTP (Unshielded Twisted Pair) – sem qualquer tipo de blindagem – os mais comuns  STP(Shielded Twisted Pair) – com blindagem exterior envolvente e blindagem para cada par  S/UTP(Screened/ Unshielded Twisted Pair) – apenas com blindagem exterior envolvente 50 Q121-5
  • 51. Quando usar que tipo? Quando usar que tipo?  Os tipos de cabos estão, em primeiro lugar, associados a normas para redes que estudaremos adiante.  Os blindados apenas se justificam em ambientes onde existem aparelhos eléctricos que possam interferir nos sinais transmitidos nos cabos 51 Q121-5
  • 52. Cabos ópticos 52 Usam fibra óptica e são capazes de transmitir vários triliões de bits por segundo (Gbps). As almas condutoras ou núcleos – que conduzem à velocidade da luz – podem ter entre 50 e 100 m de diâmetro. Excelente meio para transmitir sinais digitais, permitem efetuar um elevado número de transmissões em simultâneo, com >>taxa. Q121-5
  • 53. Cabos ópticos Vantagens: •Velocidade •Isolamento elétrico •Imune a interferências eletromagnéticas •Menor perda de sinal •O cabo pode ser longo •Alta taxa de transferência •Espessura mais fina, mais leves Desvantagens: •Muito caro (cabos, acessórios, mão de obra) •Difícil de instalar •Quebra com facilidade •Difícil de ser remendado •Injustificada a utilização em redes locais. 53 Q121-5
  • 54. Vantagens dos cabos ópticos  Enorme capacidade de transmissão  Imunes a interferências eletromagnéticas  Taxa de erros muito baixa  Muito maiores distâncias sem necessidade de repetidores  Muito mais bits por muito menos diâmetro de cabos 54 núcleo bainha Q121-5
  • 55. Tipos de fibras ópticas (1/2)  Fibra ótica multimodo – núcleo de 50 m ou 62,5 m de diâmetro; bainha com diâmetro de 125 m.  Tem a desvantagem da dispersão modal, um fenómeno que ocorre devido à relação entre a dimensão do núcleo e o comprimento de onda dos sinais injetados neste tipo de fibras e que faz com que o sinal injetado pelo emissor se disperse por vários feixes seguindo cada um deles diferentes percursos pela fibra e com diferentes tempos de propagação. Para compensar esse fenómeno usam-se cabos graded-index (com várias camadas de silício com diferentes índices de refracção) ou step-index (apenas com um núcleo e uma bainha).  Suportam distâncias até 3 km e débitos razoáveis. Muito usadas em redes 55 locais. Q121-5
  • 56. Tipos de fibras ópticas (2/2)  Fibra ótica monomodo – núcleo entre 3 m e 10 m de diâmetro; bainha com diâmetro de 125 m.  A reduzida dimensão do núcleo destas fibras torna-as bastante mais caras que as anteriores mas, em contrapartida, bastante menos sensíveis à dispersão modal. Também as operações de conexão e interligação são muito mais delicadas.  São muito usadas para débitos elevados e distâncias até 70 km sem necessidade de repetidores. 56 Q121-5
  • 57. 5.2. Transmissões sem fios (wireless) Assim ninguém tropeça... 57 Q121-5
  • 58. Vantagens 1. Flexibilidade e fiabilidade 2. Mobilidade 3. Rapidez e facilidade de instalação 4. Custos reduzidos de instalação e 58 de alteração 5. Utilizadas para comunicações moveis Q121-5
  • 59. Exemplos de utilização  Edifícios de interesse histórico  Aplicações de medicina, permitindo o acesso por terminais portáteis  Atividades temporárias ou redes sujeitas a reconfigurações frequentes  Extensão da rede a zonas onde não é possível ou não é viável a instalação de cablagem 59 Q121-5
  • 60. Tipos de transmissões sem fios 60  Por infravermelhos  Por laser  Por microondas  Por rádio Q121-5
  • 61. Infravermelhos Podem ser utilizados em sistemas de uso doméstico (televisores, vídeos, automóveis) para transmitir sinais digitais entre computadores, tornando-se necessário que estes computadores se encontrem relativamente próximos uns dos outros (Só em Lan!!) . Existem normas para transmissões entre 1.15 Mbps e 4 Mbps com alcances máximos entre 15 m e 60 m e ainda entre 10 e 155 Mbps e com alcance de 30 m. As desvantagens dos infravermelhos estão sobretudo na necessidade de linha de vista entre emissor e recetor (impossível interligar através de paredes) e nas distâncias. 61 Q121-5
  • 62. Infravermelhos – vantagens e desvantagens 62  Vantagens  As frequências a que trabalham não obrigam a pedidos de licença  Privacidade – não passam através das paredes  Componentes – não são dos mais caros (para taxas baixas)  Desvantagens  Necessidade de linha de vista entre emissor e recetor  Altas taxas obrigam a equipamentos muito caros  Mais suscetíveis a erros Q121-5
  • 63. Laser São, por vezes, uma boa alternativa à fibra ótica em redes locais já que permite grandes débitos e, como todas as ligações sem fios, grande mobilidade. Há equipamentos no mercado capazes de ultrapassar os 6 Mbps até 3 km de distância. 63 Q121-5
  • 64. Laser – vantagens e desvantagens 64  Vantagens  Altos débitos se a poucos quilómetros de distância  Não necessita de pedido de autorização a entidades gestoras do espaço radioelétrico  Desvantagens  Sensível a poeiras, nevoeiro, chuva, etc.  O alinhamento do emissor e do recetor é extremamente rigoroso, o que traz por vezes dificuldades no equipamento exterior Q121-5
  • 65. Microondas São possíveis transmissões equivalentes às das várias Ethernets (10 Mbps a 100 Mbps) a distâncias variadas, utilizadas nas comunicações moveis.. São usadas muitas vezes para ligações entre edifícios. As suas vantagens e desvantagens são semelhantes às dos infravermelhos. Baixa capacidade em termos de velocidade de transmissão 65 Q121-5
  • 66. Ondas rádio 66 É a tecnologia mais ‘robusta’ para redes sem fios, passam através das paredes. Existe nas modalidades seguintes: WLAN (Wireless LAN) – 1 a 54 Mbps LAN-to-LAN – 2 a 100 Mbps WWAN (Wireless WAN) – 1 a 32 Kbps WMAN (Wireless MAN) – 10 a 100 Kbps WPAN(Wireless PAN) – 0,1 a 4 Mbps Q121-5
  • 67. Ondas de satélite  Suportam uma largura de banda elevada.  Os satélites usados para telecomunicações ou transmissão de dados sob a forma digital encontram-se em orbitas a cerca de 30-40 km da superfície terrestre. 1. Uplinks- transmissão da terra para o satélite. 2. Downlinks- transmissão do satélite para a terra. 67 Q121-5
  • 68. Tipos de transmissões sem fios 1. O preço do equipamento é mais elevado 2. As velocidades de transmissão são inferiores 3. Maior susceptibilidade de interferências electromagnéticas 4. Maior mobilidade Tipos  Infravermelho – Comando de televisão(<30 metros)  Ondas rádio – Lan’s ( Obstáculos emissor – receptor, caro, elevado consumo 68 de energia)  Microondas – Man’s (não pode haver obstáculos emissor –receptor, 5Mbps)  Satélite – Wan’s( a 30-40 metros de altitude em relação à terra) Q121-5
  • 69. 6. Conetores Para ligar os cabos aos aparelhos 69 Q121-5
  • 70. Conetores RJ-45 70  O Registered Jack-45 suporta até 8 fios e é usado com os cabos entrançados.  Mais pormenores mais adiante... Q121-5
  • 71. Conectores BNC 71  O Bayonet Neil- Concelman or British Naval Connector, abreviadamente BNC, é o conector usado com os cabos coaxiais. Q121-5
  • 72. Conectores para fibras 72 óticas - Conector ST – conector com uma ponta em baioneta que necessita de apenas um quarto de volta para engatar ou desengatar. Está a ser substituído pelo SC como escolha. - Conector SC – conector que usa um sistema de puxar/empurrar para se engatar/desengatar. Uma das suas vantagens sobre o ST é a possibilidade de combinar várias ligações num conector de várias posições. Por exemplo, para ligações duplex, podemos combinar duas ligações num conector, uma ligada para emissão e outra para receção. - Conector MIC – conector de dois canais usado em redes FDDI (Fiber Distributed Data Interface). Q121-5
  • 73. Conectores do Tipo 1 para redes Token Ring 73  São os conectores usados nas redes Token Ring da IBM que estudaremos mais adiante. Q121-5
  • 74. 7. Equipamentos de redes Placas de rede e Cia. 74 Q121-5
  • 75. 7.1. Dispositivos de ligação às redes Porque os computadores são máquinas que vivem em sociedade. 75 Q121-5
  • 76. Placa de rede 76  Os NIC (Network Interface Cards) são os dispositivos mais usados em redes locais para a ligação à rede; eles tratam de enviar as mensagens e ainda de as aceitar ou rejeitar, conforme o endereço do destinatário. Esse endereço físico, no caso das placas Ethernet, já vem com elas. Q121-5
  • 77. Placa de rede  Ligar o computador à rede local.  Permite ligar vários computadores em rede, fazendo com que seja possível a partilha de recursos bem como a troca de informação entre os vários computadores que se encontrem ligados entre si.  Periférico de entrada/saída, envia dados para os outros computadores e também recebe.  Encaixa num slot da placa-mãe, permite enviar dados de um computador para outro bem como receber dados provenientes de outros computadores. 77 Q121-5
  • 78. Uma placa de rede para um servidor 78  Vem com quatro portas, portanto não é um coupé... Q121-5
  • 79. PC Cards para portáteis 79  Modelos reduzidos no tamanho mas nem por isso no preço...  Aqui, nas versões Ethernet, sem fios e Bluetooth. Q121-5
  • 80. Transceiver 80  Normalmente estão incluídos nas placas, mas há também externos, frequentemente para computadores que possuam um conector AUI e que queiramos ligar a redes cujo tipo de cabos requeira outros conectores. Q121-5
  • 81. Adaptadores de rede 81  Para ligação à rede através da porta USB ou outra, sem necessidade de placa de rede. Q121-5
  • 82. Modem (1/2) 82  Modem significa MOdulator/DEModulator e é necessário na ligação a redes analógicas, visto que a informação que vem do computador é digital.  O Modem é ainda o dispositivo mais usado para acesso à Internet. Recorrendo à linha telefónica analógica convencional, o MODEM converte os impulsos digitais que provêm de um computador para sinais áudio próprios para linhas telefónicas e vice-versa. Q121-5
  • 83. Modem (2/2)  A velocidade de transmissão dos MODEM’s é medida em bps (bits por segundo) e tem vindo a evoluir; iniciada em 300bps, passou pelos 1200, 2400, 9600, 14400, 28800, 33300 e chega agora aos 56 Kbps. De notar que estas velocidades, em particular a última, são apenas velocidades máximas nem sempre atingíveis, o que depende de vários factores, nomeadamente as infra-estruturas de telecomunicações disponíveis a partir do ponto a que nos ligamos e também das infra-estruturas do ISP (Internet Service Provider) através do qual nos ligamos. Mais ainda, os MODEM’s a 56 Kbps permitem ligações a 56 Kbps no sentido descendente (do computador a que acedemos para o nosso), mas apenas 33.6 Kbps (V.90) ou 48 Kbps (V.92) no sentido ascendente. 83 Na prática, no sentido descendente, e para MODEM’s V.90, a velocidade muitas das vezes não ultrapassa os 45 Kbps. Q121-5
  • 84. Modem (3/2)  Utilizado quando se pretende a comunicação entre dois computadores através da linha telefónica. No emissor a função do modem é a de converter o sinal digital em sinal analógico que é aquele que pode ser transportado na linha telefónica. No receptor a função é a de converter o sinal analógico recebido através da linha telefónica em digital que é o sinal que o computador reconhece. MODulador e DEModulador - Internos – são encaixados na placa mãe. 84 - Externos. Q121-5
  • 85. Modem por cabo (1/2) A Internet por cabo é uma nova tecnologia particularmente acessível a quem também já tem televisão por cabo, já que parte da infra-estrutura 85 necessária já está instalada e o acesso à Internet e o usufruto do serviço de televisão em simultâneo são perfeitamente possíveis usando um aparelho adequado à divisão “um para dois”. Tudo o que é necessário é um MODEM por cabo e uma placa de rede Ethernet. Teoricamente, uma ligação por cabo de 6 MHz possibilita a comunicação no sentido do computador para a rede a uma taxa que pode estar entre 320 kbps e 10Mbps; no sentido contrário já são possíveis taxas de 30 a 40 Mbps. Ainda mais, um MODEM por cabo tem ainda a possibilidade de fornecer acesso a uma rede local composta por até dezasseis computadores. Q121-5
  • 86. Modem por cabo (2/2) Em Portugal, existem empresas capazes fornecer dois tipos de serviços para um acesso doméstico: um é o serviço unidireccional, assim denominado porque a transmissão pelo cabo é apenas no sentido da rede para o computador doméstico (downstream) e a uma taxa máxima de 640 Kbps, sendo a transmissão no outro sentido (upstream) feita pela linha telefónica e recorrendo, portanto, a um MODEM convencional; outro é o serviço bidireccional, em que as comunicações nos dois sentidos são possíveis pelo cabo e, consequentemente, à taxa máxima de 640 Kbps 86 MODEM por cabo divisor um para dois computador TV Q121-5
  • 87. Placa RDIS(ISDN) (1/2)  Placa RDIS (Rede Digital Integrada de Serviços), em inglês ISDN (Integrated Services Digital Network) para a ligação a redes telefónicas digitais. Permite obter mais do dobro da velocidade de acesso de um modem convencional, mais exactamente: 128 KB. 87 Q121-5
  • 88. Placa RDIS (ISDN) (2/2) O sistema RDIS básico usa dois canais de 64 Kbps para transmissão de voz e dados e um de 16 Kbps para sinais de controlo. Os dois canais de transmissão de dados podem ser usados independentemente – por exemplo, um para o telefone e outro para a ligação à Internet - ou em conjunto – por exemplo, usando ambos para a ligação à Internet – o que pode ser facilmente ajustado por um pequeno botão colocado no terminador. 88 PC Placa RDIS terminador Linha telefónica digital Q121-5
  • 89. 7.2. Dispositivos de interligação Hubs, switches & Cia Lda. 89 Q121-5
  • 90. Repetidor (repeater)  Regenera os sinais em termos de forma e amplitude. Frequentemente, existem outros aparelhos como os hubs que desempenham também esta função. 90 Q121-5
  • 91. Hub 91  Dispositivo centralizador passivo, ou seja, não cria ligações dedicadas entre os computadores a ele ligados; a transmissão através dele é feita, portanto, por difusão, havendo assim desperdício da capacidade dos canais da rede. Q121-5
  • 92. Stackable hub 92  Exemplo de três stackable hubs, hubs que se podem ligar uns ao outros e assim surgirem na rede como um único.  Mais à frente iremos ver a importância desta característica. Q121-5
  • 93. Um hub maiorzinho  Um hub modular tem possibilidade de aceitar vários tipos de ligações, para vários tipos de redes. 93 Q121-5
  • 94. Switch (1/2) 94  Dispositivo centralizador que permite a ligação dedicada entre dois quaisquer postos ligados a ele.  Nunca há colisões porque os switches são full-duplex! Q121-5
  • 95. Switch (2/2) 95  Numa rede a C Mbps e com um switch de N portas, a largura de banda utilizável será N*C Mbps. Um switch tem o mesmo aspecto de um hub, mas fica-se pelo aspecto... Q121-5
  • 96. Multistation Access Unit 96  Nas redes Token Ring que iremos ainda estudar, os computadores estão dispostos em anel, mas a ligação é, efectivamente, feita em estrela, através de dispositivos de nome Multistation Access Units ou MAU. Q121-5
  • 97. Multistation Access Unit 97 Não parece um hub?... Q121-5
  • 98. Bridge (1/3)  As bridges permitem a segmentação das redes, ou seja, a criação de sub-redes (ou segmentos), ao isolar as sub-redes e permitindo a passagem de frames de uma sub-rede (ou segmento) para outra apenas quando o emissor e o receptor estão em sub-redes (ou segmentos) diferentes. 98 emissor receptor Q121-5
  • 99. Bridge (2/3) Como funciona uma bridge? • verifica a frame recebida; se tiver erros, é descartada; • verifica o endereço da estação de destino para saber em que segmento da rede ela se encontra; • se a estação de destino estiver no mesmo segmento da estação emissora, a frame é eliminada; • se a estação de destino não estiver no mesmo segmento da estação emissora, a frame é encaminhada para o segmento devido com base na informação contida na forwarding database. 99 Q121-5
  • 100. Bridge (3/3) 100  Uma bridge para redes Ethernet e uma Wireless. Q121-5
  • 101. Ponto de acesso 101 •Espécie de hub para interligar segmentos de redes com e sem fios. Aprenderás mais sobre eles daqui a pouco. Q121-5
  • 102. Router  Os routers são dispositivos de encaminhamento de mensagens entre redes diferentes e, eventualmente, quando entre emissor e receptor existem vários caminhos possíveis.  Fazem-no através de uma tabela de routing, espécie de mapa da rede que os permite localizar os computadores e routers a que está ligado. 102 Rede 1 router router Rede 2 Q121-5
  • 103. Um router 103  Routers para redes locais.  Para as outras, eles são maiorzinhos... Q121-5
  • 104. Outros routers 104 Uns modelos maiorzinhos da Cisco. Q121-5
  • 105. Gateway  Num sentido lato, os gateways são todos aqueles dispositivos que permitem o acesso de uma rede ao seu exterior (o que pode englobar switches, bridges e routers)  Mas num sentido restrito, os gateways são dispositivos que permitem ligar  Redes com protocolos diferentes  PC’s a um mainframe (porque os mainframes estão preparados para falar apenas com terminais e não com PC’s, máquinas inteligentes...) 105 Q121-5
  • 106. 7.3. Hubs vs Switches É fácil ver quem ganha, mas é bom perceber melhor porquê. 106 Q121-5
  • 107. 7.3.1. Em redes peer-to-peer 107 Q121-5
  • 108. A desvantagem dos hubs (1/2) Os hubs deixam passar tudo por eles. O 4º computador da fila de cima quer comunicar com o 4º da fila debaixo e isso ocupa a rede inteira! 108 Q121-5
  • 109. A desvantagem dos hubs (2/2) Então, quando há mais do que 1 par de computadores a quererem comunicar entre si, as colisões surgem. E quando são muitas, o desempenho da rede é mau. 109 Q121-5
  • 110. Um switch pode ajudar muito! Graças à incorporação do switch, as duas comunicações (a azul e a vermelha) podem ser simultâneas. 110 Q121-5
  • 111. 7.3.2. Em redes cliente/servidor 111 Q121-5
  • 112. Acesso a um servidor via hub ou switch (1/2) 112 Se colocarmos um hub, a largura de banda do acesso ao servidor é dividido pelas comunicações simultâneas. Q121-5
  • 113. Acesso a um servidor via hub ou switch (2/2) 113 Aqui também é visível a vantagem de um switch. Neste exemplo a 100 Mbps, o acesso de cada posto ao servidor é efectivamente a 100 Mbps. Q121-5
  • 114. Um servidor de várias sub-redes (1/2) Quando o tráfego é maior na zona de acesso ao servidor, não há vantagem em substituir os hubs por switches. Qual é então a solução? 114 Q121-5
  • 115. Um servidor de várias sub-redes (2/2) Vale a pena colocar um switch a ligar ao servidor. Assim, as ligações de cada uma das sub-redes A e B não interferem uma na outra. 115 Q121-5
  • 116. 8. O modelo OSI O indesejado... 116 Q121-5
  • 117. Esquema de camadas nas comunicações  Escrevo uma carta a um colega  Entrego-a à minha secretária...  ... que a leva aos correios...  ... segue por comboio para o destino...  ... para os correios da outra terra...  ... o carteiro leva-o à empresa do meu colega...  ... A secretária dele leva-lhe a carta... 117 Q121-5  ... E ele abre-a!
  • 118. O modelo OSI  Surgiu nos anos 70, porque se tornou evidente a necessidade de tornar possível a possibilidade de os equipamentos poderem ligar-se e comunicar entre si, independentemente das suas diferenças quer ao nível do Hardware quer ao nível do software. 118 Q121-5
  • 119. O modelo OSI  Conjunto de normas que podem ser adoptadas livremente para o fabrico de equipamentos e desenvolvimento de software, destinados a funcionar em redes de computadores, este modelo subdivide o processo global de comunicação de dados entre computadores em sete níveis ou camadas. 119 Q121-5
  • 120. O modelo OSI 120  7 – Aplicação  6 – Apresentação  5 – Sessão  4 – Transporte  3 – Rede  2 – Ligação de dados  1 – Camada física Q121-5
  • 121. O modelo OSI  Cada camada fornece serviços à camada acima dela 121  definido em termos de primitivas (funções básicas) e dados associados  Cada camada depende camada abaixo dela  nenhuma camada pode interagir com uma camada que não lhe seja vizinha Q121-5
  • 122. Aplicação Estabelece um interface entre o software de aplicação e a camada seguinte (inferior) 122 Q121-5
  • 123. Apresentação Providencia independência da camada de Aplicação para as camadas seguintes. Contribui para a codificação e descodificação dos dados ao nível do seu formato visual. Conversão de formatos entre sistemas diferentes. 123 Q121-5
  • 124. Sessão Inicia, gere e termina as conexões (sessões) entre sistemas coordenando o intercambio de dados entre o emissor e o receptor durante uma sessão de comunicação. 124 Q121-5
  • 125. Transporte Cuida da transferência dos dados e dos controlos de erros de transmissão. Retransmite pacotes se necessário. Controla o fluxo da informação transmitida por forma a que as mensagens sejam entregues correctamente. 125 Q121-5
  • 126. Rede Providencia independência às camadas superiores das tarefas de comunicações de dados e de routing. Estabelece com base nos endereços dos pacotes das mensagens um caminho através dos nós da rede para o percurso até ao destino. 126 Q121-5
  • 127. Ligação de dados Trata da transmissão a nível físico, assim como do tratamento dos erros, também a nível físico. Procede à montagem dos pacotes de bits no formato apropriado à sua transmissão na rede; controla o acesso aos meios físicos e o fluxo dos pacotes. 127 Q121-5
  • 128. Camada física Trata das características físicas dos meios de transmissão. Define as características do meio fisico de transmissão da rede , conectores, interfaces,… 128 Q121-5
  • 129. Modelo simplificado 129  A primeira camada trata das operações com ficheiros – abrir, ler, gravar, fechar.  A segunda camada trata da correcta transferência dos dados.  A terceira camada trata do acesso às ligações físicas através do meio de transmissão em causa. Q121-5
  • 130. Comparação entre grupos de trabalho e domínios Um domínio é um grupo de contas e recursos de rede que compartilham uma mesma base de dados de diretórios e conjunto de diretivas de segurança e que podem ter relacionamentos de segurança com outros domínios. Um grupo de trabalho é um agrupamento mais simples, destinado apenas a ajudar os utilizadores a localizar objetos, como impressoras e pastas compartilhadas dentro desse grupo. Os domínios são a opção recomendada para todas as redes, exceto redes muito pequenas com poucos utilizadores. 130 Q121-5
  • 131. Comparação entre grupos de trabalho e domínios Num grupo de trabalho, os utilizadores podem precisar memorizar várias senhas, uma para cada recurso de rede. (Além disso, utilizadores diferentes podem usar senhas diferentes para cada recurso.) Num domínio, é mais fácil controlar senhas e permissões, já que um domínio tem uma única base de dados centralizada de contas de utilizadores, permissões e outros detalhes de rede. As informações dessa base de dados são replicadas automaticamente entre os controladores de domínio. Você determina quais servidores são controladores de domínio e quais são simples membros do domínio. Você pode determinar essas funções não apenas durante a instalação mas também posteriormente. 131 Q121-5
  • 132. Comparação entre grupos de trabalho e domínios Os domínios e o sistema de diretórios do Active Directory do qual eles fazem parte oferecem várias opções para tornar os recursos disponíveis mais facilmente para os usuários enquanto mantêm um bom monitoramento e segurança. 132 Q121-5
  • 133. Instalação e Operação de Sistemas Informáticos Referências Bibliográficas: Branco, António. Manual de instalação e reparação de computadores. Lisboa, FCA Editora de Informática, 2011. http://www.prof2000.pt/users/afaria2004/portas.htm http://technet.microsoft.com/pt-br/library/cc739052%28v=ws.10%29.aspx Q121-5
