O documento discute a evolução da comunicação e das redes de computadores. Começa com formas primitivas de comunicação como sinais de fumaça e o telégrafo, e depois descreve o desenvolvimento de sistemas de computadores e redes de computadores nas décadas de 1950 e 1960. Também aborda conceitos-chave de redes como topologia, meios de transmissão e protocolos.

1. Aspectos introdutórios
 Comunicação
 Sinais de fumaça, pombos-correio.
 Telégrafo (Morse) – 1838: símbolos
binários.
 Telefone, rádio, televisão.
 Sistemas de computadores (1950)
 Máquinas grandes e complexas, terminais
interativos, tempo compartilhado, etc.
Rede de computadores 1

2. Aspectos introdutórios
COMUNICAÇÃO COMPUTADORES
REDES DE COMPUTADORES
Rede de computadores 2

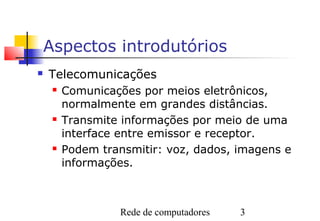

3. Aspectos introdutórios
 Telecomunicações
 Comunicações por meios eletrônicos,
normalmente em grandes distâncias.
 Transmite informações por meio de uma
interface entre emissor e receptor.
 Podem transmitir: voz, dados, imagens e
informações.
Rede de computadores 3

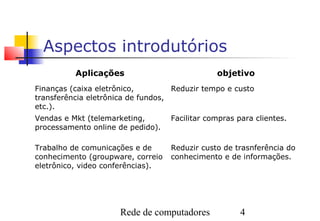

4. Aspectos introdutórios
Aplicações objetivo
Finanças (caixa eletrônico, Reduzir tempo e custo
transferência eletrônica de fundos,
etc.).
Vendas e Mkt (telemarketing, Facilitar compras para clientes.
processamento online de pedido).
Trabalho de comunicações e de Reduzir custo de trasnferência do
conhecimento (groupware, correio conhecimento e de informações.
eletrônico, video conferências).
Rede de computadores 4

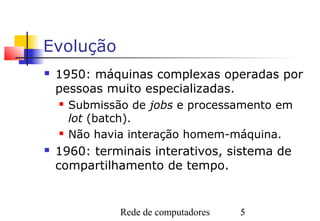

5. Evolução
 1950: máquinas complexas operadas por
pessoas muito especializadas.
 Submissão de jobs e processamento em
lot (batch).
 Não havia interação homem-máquina.
 1960: terminais interativos, sistema de
compartilhamento de tempo.
Rede de computadores 5

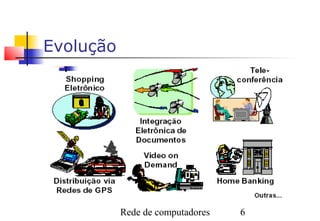

6. Evolução
Rede de computadores 6

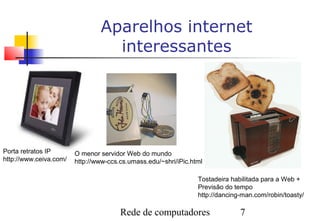

7. Aparelhos internet
interessantes
Porta retratos IP O menor servidor Web do mundo
http://www.ceiva.com/ http://www-ccs.cs.umass.edu/~shri/iPic.html
Tostadeira habilitada para a Web +
Previsão do tempo
http://dancing-man.com/robin/toasty/
Rede de computadores 7

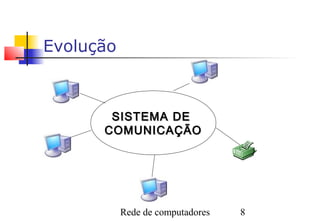

8. Evolução
SISTEMA DE
COMUNICAÇÃO
Rede de computadores 8

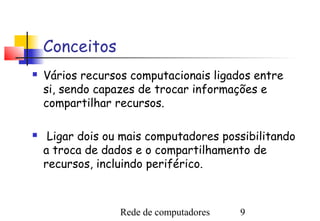

9. Conceitos
 Vários recursos computacionais ligados entre
si, sendo capazes de trocar informações e
compartilhar recursos.
 Ligar dois ou mais computadores possibilitando
a troca de dados e o compartilhamento de
recursos, incluindo periférico.
Rede de computadores 9

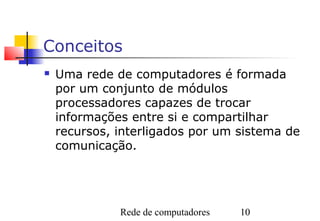

10. Conceitos
 Uma rede de computadores é formada
por um conjunto de módulos
processadores capazes de trocar
informações entre si e compartilhar
recursos, interligados por um sistema de
comunicação.
Rede de computadores 10

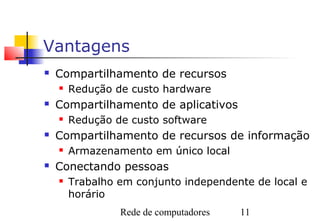

11. Vantagens
 Compartilhamento de recursos
 Redução de custo hardware
 Compartilhamento de aplicativos
 Redução de custo software
 Compartilhamento de recursos de informação
 Armazenamento em único local
 Conectando pessoas
 Trabalho em conjunto independente de local e
horário
Rede de computadores 11

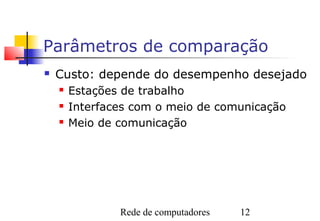

12. Parâmetros de comparação
 Custo: depende do desempenho desejado
 Estações de trabalho
 Interfaces com o meio de comunicação
 Meio de comunicação
Rede de computadores 12

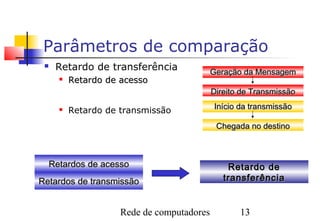

13. Parâmetros de comparação
 Retardo de transferência Geração da Mensagem
 Retardo de acesso
Direito de Transmissão
 Retardo de transmissão Início da transmissão
Chegada no destino
Retardos de acesso Retardo de
Retardos de transmissão transferência
Rede de computadores 13

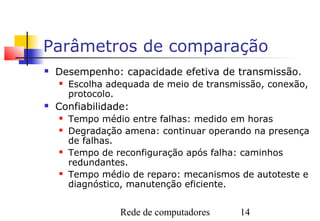

14. Parâmetros de comparação
 Desempenho: capacidade efetiva de transmissão.
 Escolha adequada de meio de transmissão, conexão,
protocolo.
 Confiabilidade:
 Tempo médio entre falhas: medido em horas
 Degradação amena: continuar operando na presença
de falhas.
 Tempo de reconfiguração após falha: caminhos
redundantes.
 Tempo médio de reparo: mecanismos de autoteste e
diagnóstico, manutenção eficiente.
Rede de computadores 14

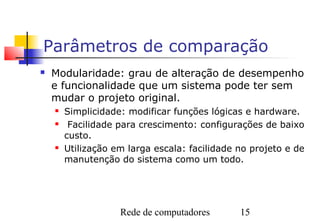

15. Parâmetros de comparação
 Modularidade: grau de alteração de desempenho
e funcionalidade que um sistema pode ter sem
mudar o projeto original.
 Simplicidade: modificar funções lógicas e hardware.
 Facilidade para crescimento: configurações de baixo
custo.
 Utilização em larga escala: facilidade no projeto e de
manutenção do sistema como um todo.
Rede de computadores 15

16. Parâmetros de comparação
 Compatibilidade: capacidade do sistema em se
ligar a dispositivos de vários fabricantes
(hardware e software).
 Sensibilidade tecnológica: rede ser capaz de
suportar todas as aplicações para a qual foi
projetada e as futuras.
Rede de computadores 16

17. Classificação quanto a distância
 Rede Local (LAN – Local Area Network)
 Área geográfica restrita
 Cabos ou sinais de rádio ou infravermelhos
 Rede Metropolitana (MAN – Metropolitan Area
Network)
 Linhas de maior velocidade ou fibra ótica
 Rede de Longa Distância (Wide – Local Area
Network)
 Meios de transmissão de longa distância
Rede de computadores 17

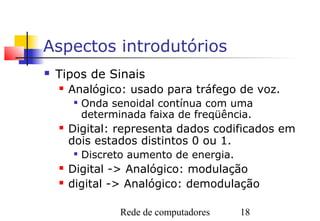

18. Aspectos introdutórios
 Tipos de Sinais
 Analógico: usado para tráfego de voz.

Onda senoidal contínua com uma
determinada faixa de freqüência.
 Digital: representa dados codificados em
dois estados distintos 0 ou 1.

Discreto aumento de energia.
 Digital -> Analógico: modulação
 digital -> Analógico: demodulação
Rede de computadores 18

19. Aspectos introdutórios
 Modos de Transmissão digital
 Assíncrona: os bytes são transmitidos um
por vez.
 Síncrona: caracteres são transmitidos em
bloco.
Rede de computadores 19

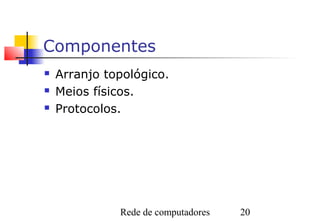

20. Componentes
 Arranjo topológico.
 Meios físicos.
 Protocolos.
Rede de computadores 20

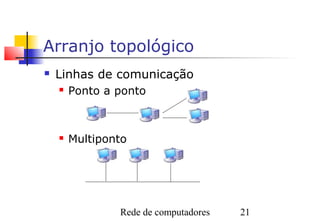

21. Arranjo topológico
 Linhas de comunicação
 Ponto a ponto
 Multiponto
Rede de computadores 21

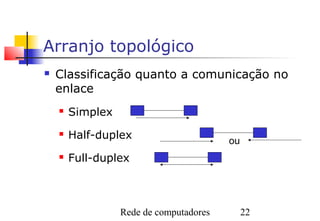

22. Arranjo topológico
 Classificação quanto a comunicação no
enlace
 Simplex
 Half-duplex ou
 Full-duplex
Rede de computadores 22

23. Arranjo topológico
 Topologia de redes - Estrela:
 as conexões partem de um ponto central
(concentrador), normalmente um hub ou
switch. É o modelo mais utilizado atualmente.
Rede de computadores 23

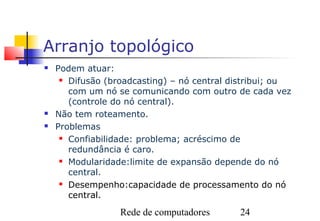

24. Arranjo topológico
 Podem atuar:
 Difusão (broadcasting) – nó central distribui; ou
com um nó se comunicando com outro de cada vez
(controle do nó central).
 Não tem roteamento.
 Problemas
 Confiabilidade: problema; acréscimo de
redundância é caro.
 Modularidade:limite de expansão depende do nó
central.
 Desempenho:capacidade de processamento do nó
central.
Rede de computadores 24

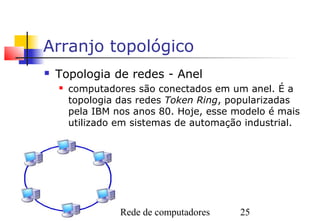

25. Arranjo topológico
 Topologia de redes - Anel
 computadores são conectados em um anel. É a
topologia das redes Token Ring, popularizadas
pela IBM nos anos 80. Hoje, esse modelo é mais
utilizado em sistemas de automação industrial.
Rede de computadores 25

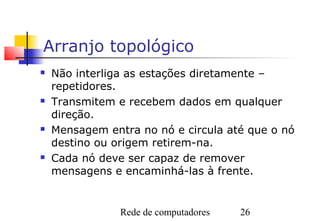

26. Arranjo topológico
 Não interliga as estações diretamente –
repetidores.
 Transmitem e recebem dados em qualquer
direção.
 Mensagem entra no nó e circula até que o nó
destino ou origem retirem-na.
 Cada nó deve ser capaz de remover
mensagens e encaminhá-las à frente.
Rede de computadores 26

27. Arranjo topológico
 Problema:
 a quebra em um enlace entre os repetidores
vai parar toda a rede.
 Falha no repetidor ativo – parada total da
rede.
 Modularidade: elevada.
 Confiabilidade: baixa.
 Desempenho: depende do mecanismo de
transmissão.
Rede de computadores 27

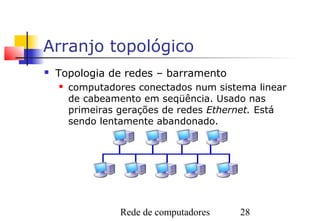

28. Arranjo topológico
 Topologia de redes – barramento
 computadores conectados num sistema linear
de cabeamento em seqüência. Usado nas
primeiras gerações de redes Ethernet. Está
sendo lentamente abandonado.
Rede de computadores 28

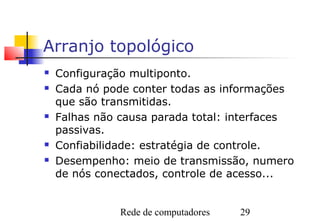

29. Arranjo topológico
 Configuração multiponto.
 Cada nó pode conter todas as informações
que são transmitidas.
 Falhas não causa parada total: interfaces
passivas.
 Confiabilidade: estratégia de controle.
 Desempenho: meio de transmissão, numero
de nós conectados, controle de acesso...
Rede de computadores 29

30. Arranjo topológico
 Outras topologias
 Totalmente ligada
 Parcialmente ligada
Rede de computadores 30

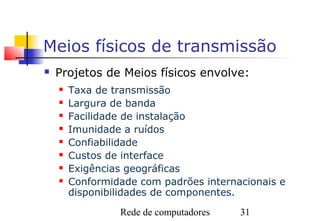

31. Meios físicos de transmissão
 Projetos de Meios físicos envolve:
 Taxa de transmissão
 Largura de banda
 Facilidade de instalação
 Imunidade a ruídos
 Confiabilidade
 Custos de interface
 Exigências geográficas
 Conformidade com padrões internacionais e
disponibilidades de componentes.
Rede de computadores 31

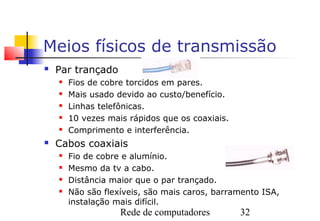

32. Meios físicos de transmissão
 Par trançado
 Fios de cobre torcidos em pares.
 Mais usado devido ao custo/benefício.
 Linhas telefônicas.
 10 vezes mais rápidos que os coaxiais.
 Comprimento e interferência.
 Cabos coaxiais
 Fio de cobre e alumínio.
 Mesmo da tv a cabo.
 Distância maior que o par trançado.
 Não são flexíveis, são mais caros, barramento ISA,
instalação mais difícil.
Rede de computadores 32

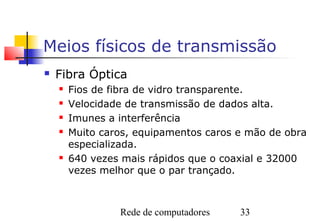

33. Meios físicos de transmissão
 Fibra Óptica
 Fios de fibra de vidro transparente.
 Velocidade de transmissão de dados alta.
 Imunes a interferência
 Muito caros, equipamentos caros e mão de obra
especializada.
 640 vezes mais rápidos que o coaxial e 32000
vezes melhor que o par trançado.
Rede de computadores 33

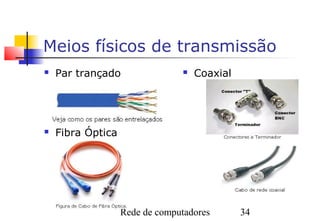

34. Meios físicos de transmissão
 Par trançado  Coaxial
 Fibra Óptica
Rede de computadores 34

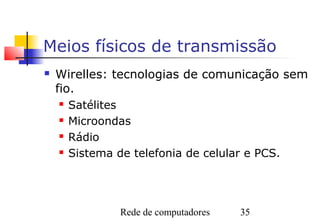

35. Meios físicos de transmissão
 Wirelles: tecnologias de comunicação sem
fio.
 Satélites
 Microondas
 Rádio
 Sistema de telefonia de celular e PCS.
Rede de computadores 35

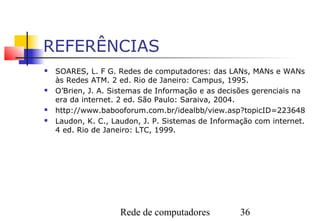

36. REFERÊNCIAS
 SOARES, L. F G. Redes de computadores: das LANs, MANs e WANs
às Redes ATM. 2 ed. Rio de Janeiro: Campus, 1995.
 O’Brien, J. A. Sistemas de Informação e as decisões gerenciais na
era da internet. 2 ed. São Paulo: Saraiva, 2004.
 http://www.babooforum.com.br/idealbb/view.asp?topicID=223648
 Laudon, K. C., Laudon, J. P. Sistemas de Informação com internet.
4 ed. Rio de Janeiro: LTC, 1999.
Rede de computadores 36
