1. 1: Introdução 1
Redes de Computadores e Internet
transparências baseadas no livro
“Computer Networking: A Top-Down Approach Featuring the Internet”
James Kurose e Keith Ross
http://occawlonline.pearsoned.com/bookbind/pubbooks/kurose-ross1/

2. 1: Introdução 2

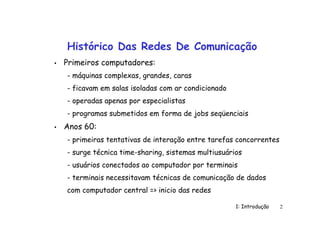

Histórico Das Redes De Comunicação
• Primeiros computadores:
- máquinas complexas, grandes, caras
- ficavam em salas isoladas com ar condicionado
- operadas apenas por especialistas
- programas submetidos em forma de jobs seqüenciais
• Anos 60:
- primeiras tentativas de interação entre tarefas concorrentes
- surge técnica time-sharing, sistemas multiusuários
- usuários conectados ao computador por terminais
- terminais necessitavam técnicas de comunicação de dados
com computador central => inicio das redes

3. 1: Introdução 3

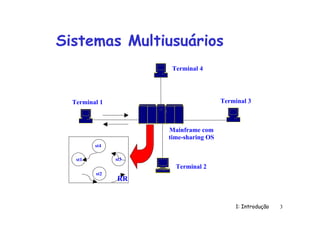

Sistemas Multiusuários
Terminal 2
Terminal 3
Terminal 4
Terminal 1
Mainframe com
time-sharing OS
st1
st2
st4
st3
RR

4. 1: Introdução 4

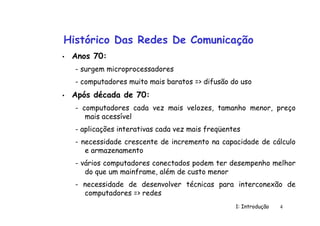

Histórico Das Redes De Comunicação
• Anos 70:
- surgem microprocessadores
- computadores muito mais baratos => difusão do uso
• Após década de 70:
- computadores cada vez mais velozes, tamanho menor, preço
mais acessível
- aplicações interativas cada vez mais freqüentes
- necessidade crescente de incremento na capacidade de cálculo
e armazenamento
- vários computadores conectados podem ter desempenho melhor
do que um mainframe, além de custo menor
- necessidade de desenvolver técnicas para interconexão de
computadores => redes

5. 1: Introdução 5

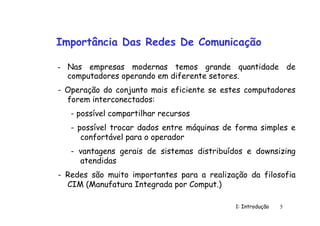

Importância Das Redes De Comunicação
- Nas empresas modernas temos grande quantidade de
computadores operando em diferente setores.
- Operação do conjunto mais eficiente se estes computadores
forem interconectados:
- possível compartilhar recursos
- possível trocar dados entre máquinas de forma simples e
confortável para o operador
- vantagens gerais de sistemas distribuídos e downsizing
atendidas
- Redes são muito importantes para a realização da filosofia
CIM (Manufatura Integrada por Comput.)

6. 1: Introdução 6

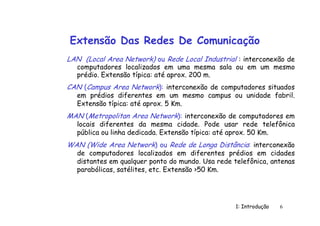

Extensão Das Redes De Comunicação
LAN (Local Area Network) ou Rede Local Industrial : interconexão de
computadores localizados em uma mesma sala ou em um mesmo
prédio. Extensão típica: até aprox. 200 m.
CAN (Campus Area Network): interconexão de computadores situados
em prédios diferentes em um mesmo campus ou unidade fabril.
Extensão típica: até aprox. 5 Km.
MAN (Metropolitan Area Network): interconexão de computadores em
locais diferentes da mesma cidade. Pode usar rede telefônica
pública ou linha dedicada. Extensão típica: até aprox. 50 Km.
WAN (Wide Area Network) ou Rede de Longa Distância: interconexão
de computadores localizados em diferentes prédios em cidades
distantes em qualquer ponto do mundo. Usa rede telefônica, antenas
parabólicas, satélites, etc. Extensão >50 Km.

7. 1: Introdução 7

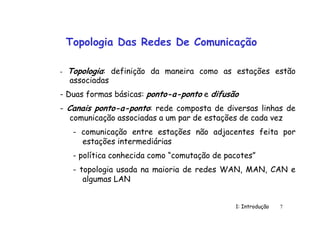

Topologia Das Redes De Comunicação
- Topologia: definição da maneira como as estações estão
associadas
- Duas formas básicas: ponto-a-ponto e difusão
- Canais ponto-a-ponto: rede composta de diversas linhas de
comunicação associadas a um par de estações de cada vez
- comunicação entre estações não adjacentes feita por
estações intermediárias
- política conhecida como “comutação de pacotes”
- topologia usada na maioria de redes WAN, MAN, CAN e
algumas LAN

8. 1: Introdução 8

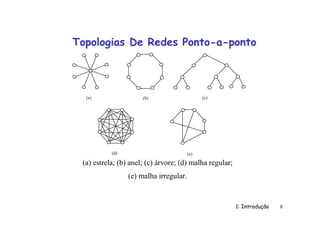

Topologias De Redes Ponto-a-ponto
(a) (b) (c)
(d) (e)
(a) estrela; (b) anel; (c) árvore; (d) malha regular;
(e) malha irregular.

9. 1: Introdução 9

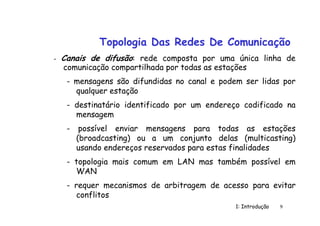

Topologia Das Redes De Comunicação
- Canais de difusão: rede composta por uma única linha de
comunicação compartilhada por todas as estações
- mensagens são difundidas no canal e podem ser lidas por
qualquer estação
- destinatário identificado por um endereço codificado na
mensagem
- possível enviar mensagens para todas as estações
(broadcasting) ou a um conjunto delas (multicasting)
usando endereços reservados para estas finalidades
- topologia mais comum em LAN mas também possível em
WAN
- requer mecanismos de arbitragem de acesso para evitar
conflitos

10. 1: Introdução 10
Topologias De Redes De Difusão
satélite
(a) (b) (c)
(a) barramento; (b) satélite; (c) anel.

11. 1: Introdução 11

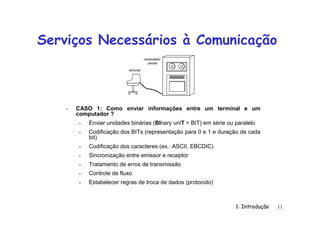

Serviços Necessários à Comunicação
• CASO 1: Como enviar informações entre um terminal e um
computador ?
• Enviar unidades binárias (BInary uniT = BIT) em série ou paralelo
• Codificação dos BITs (representação para 0 e 1 e duração de cada
bit)
• Codificação dos caracteres (ex.: ASCII, EBCDIC)
• Sincronização entre emissor e receptor
• Tratamento de erros de transmissão
• Controle de fluxo
• Estabelecer regras de troca de dados (protocolo)
terminal
computador
central

12. 1: Introdução 12

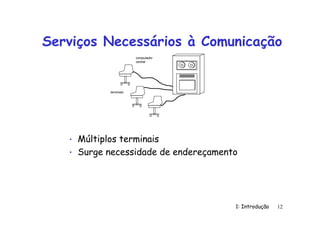

Serviços Necessários à Comunicação
• Múltiplos terminais
• Surge necessidade de endereçamento
terminais
computador
central

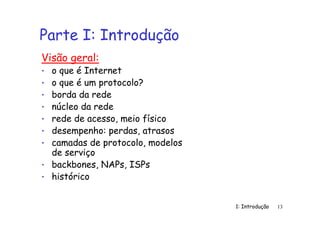

13. 1: Introdução 13
Parte I: Introdução
Visão geral:
• o que é Internet
• o que é um protocolo?
• borda da rede
• núcleo da rede
• rede de acesso, meio físico
• desempenho: perdas, atrasos
• camadas de protocolo, modelos
de serviço
• backbones, NAPs, ISPs
• histórico

14. 1: Introdução 14
O que é Internet: visão “componentes”
• milhões de dispositivos
computacionais conectados:
hosts, sistemas finais
o workstations, servidores
o telefones PDAs, torradeiras
executando aplicações de
rede
• links de comunicação
o fibra, cobre, rádio, satélite
• roteadores: passam adiante
(forward) pacotes de dados
através da rede
ISP local
rede
corporativa
ISP regional
roteador
estação trabalho
servidor
móvel

15. 1: Introdução 15

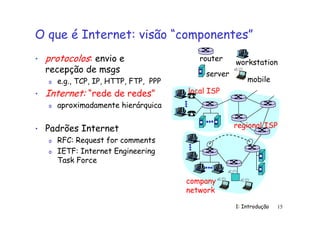

O que é Internet: visão “componentes”
• protocolos: envio e
recepção de msgs
o e.g., TCP, IP, HTTP, FTP, PPP
• Internet: “rede de redes”
o aproximadamente hierárquica
• Padrões Internet
o RFC: Request for comments
o IETF: Internet Engineering
Task Force
local ISP
company
network
regional ISP
router workstation
server
mobile

16. 1: Introdução 16

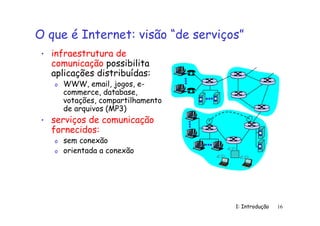

O que é Internet: visão “de serviços”
• infraestrutura de
comunicação possibilita
aplicações distribuídas:
o WWW, email, jogos, e-
commerce, database,
votações, compartilhamento
de arquivos (MP3)
• serviços de comunicação
fornecidos:
o sem conexão
o orientada a conexão

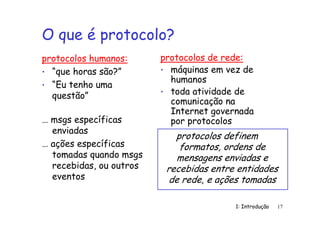

17. 1: Introdução 17
O que é protocolo?
protocolos humanos:
• “que horas são?”
• “Eu tenho uma
questão”
… msgs específicas
enviadas
… ações específicas
tomadas quando msgs
recebidas, ou outros
eventos
protocolos de rede:
• máquinas em vez de
humanos
• toda atividade de
comunicação na
Internet governada
por protocolos
protocolos definem
formatos, ordens de
mensagens enviadas e
recebidas entre entidades
de rede, e ações tomadas

18. 1: Introdução 18
O que é protocolo?
um protocolo humano e um protocolo computacional de rede:
Q: Outro protocolo humano?
Oi
Oi
Tem horas?
2:00
requisição
conexão TCP
conexão TCP
resposta.
Get http://gaia.cs.umass.edu/index.htm
<arq>
tempo

19. 1: Introdução 19

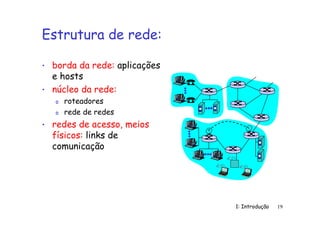

Estrutura de rede:
• borda da rede: aplicações
e hosts
• núcleo da rede:
o roteadores
o rede de redes
• redes de acesso, meios
físicos: links de
comunicação

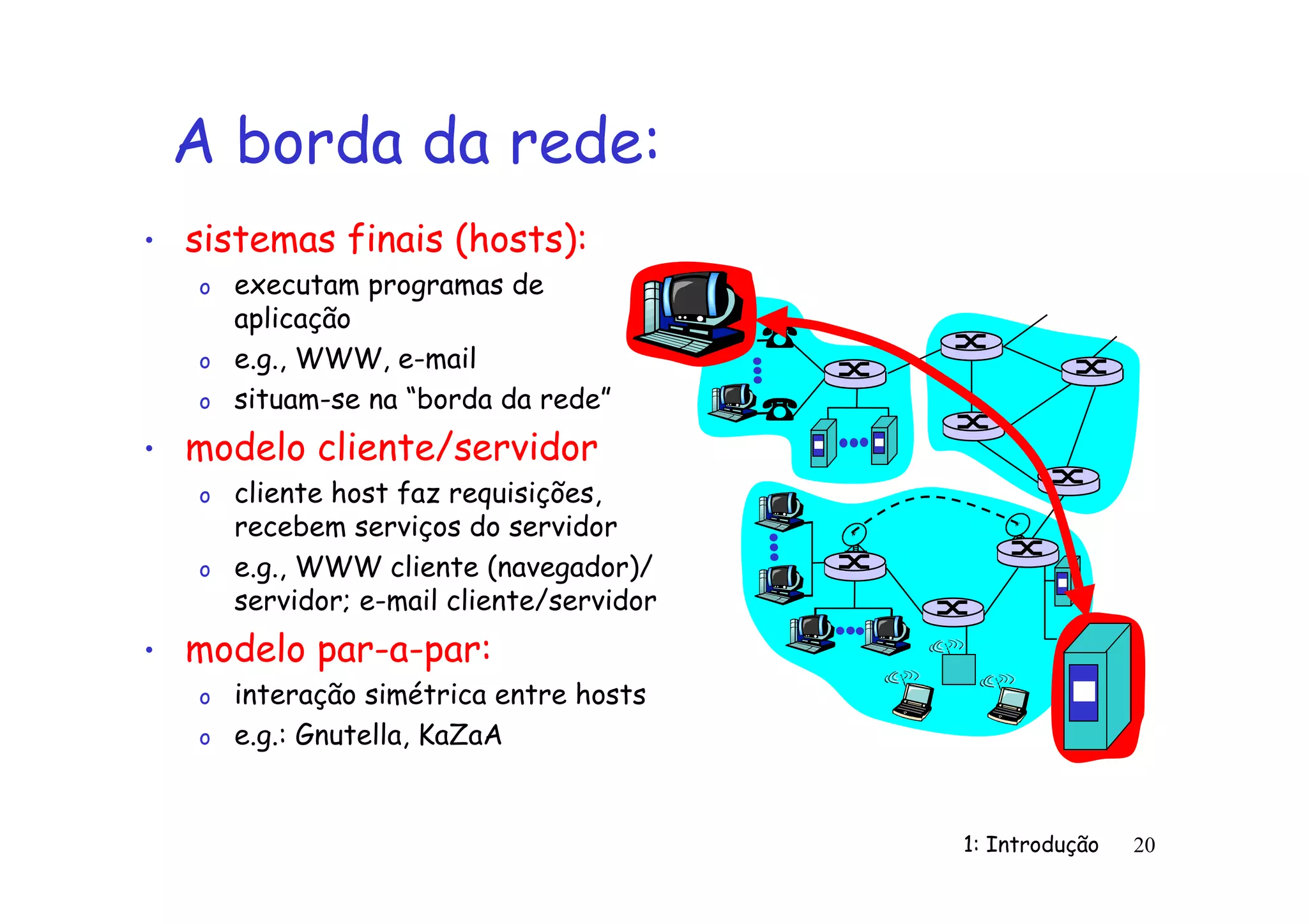

20. 1: Introdução 20

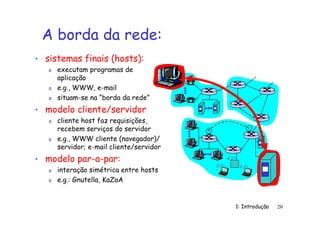

A borda da rede:
• sistemas finais (hosts):
o executam programas de
aplicação
o e.g., WWW, e-mail
o situam-se na “borda da rede”
• modelo cliente/servidor
o cliente host faz requisições,
recebem serviços do servidor
o e.g., WWW cliente (navegador)/
servidor; e-mail cliente/servidor
• modelo par-a-par:
o interação simétrica entre hosts
o e.g.: Gnutella, KaZaA

21. 1: Introdução 21

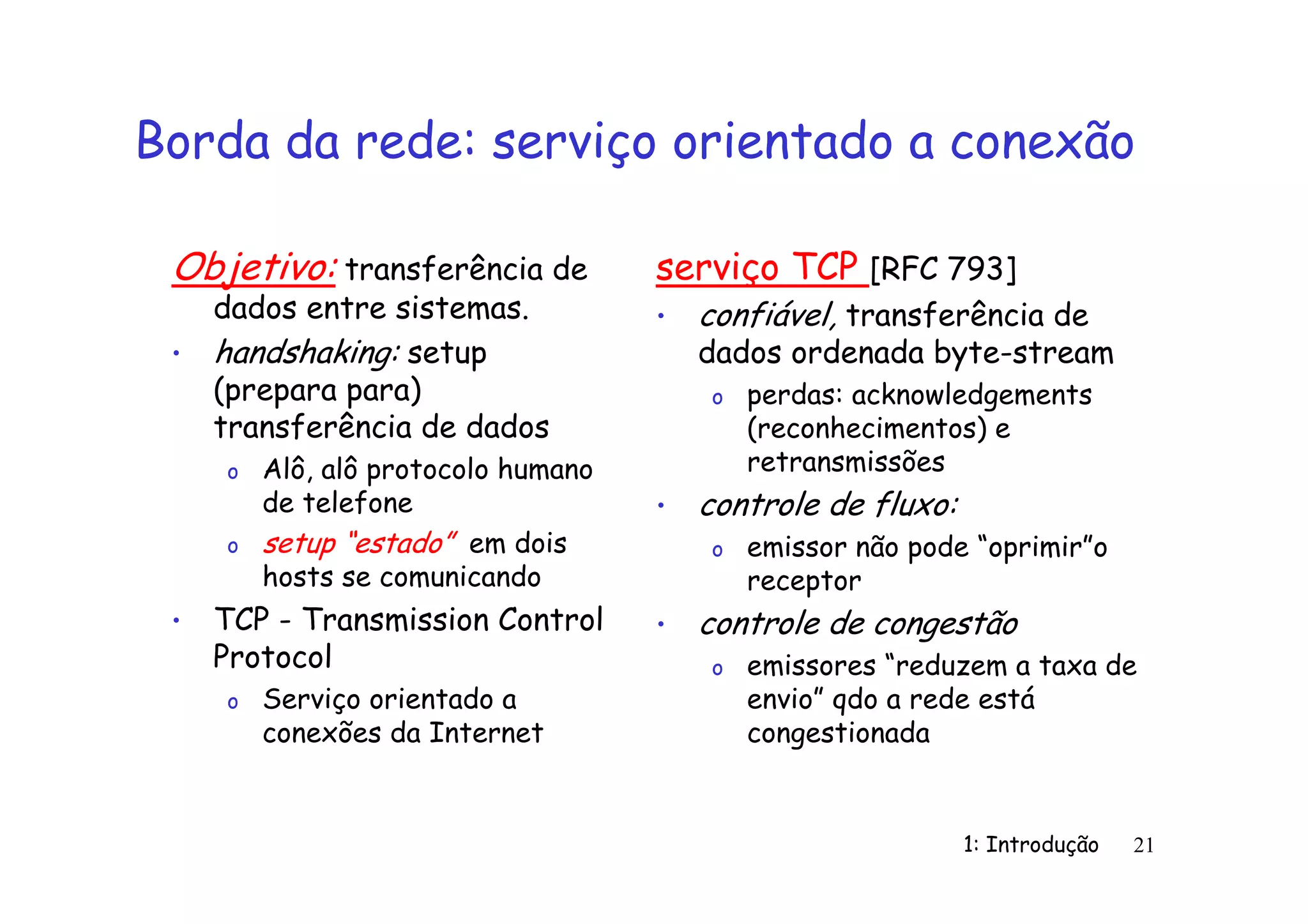

Borda da rede: serviço orientado a conexão
Objetivo: transferência de
dados entre sistemas.
• handshaking: setup
(prepara para)
transferência de dados
o Alô, alô protocolo humano
de telefone
o setup “estado” em dois
hosts se comunicando
• TCP - Transmission Control
Protocol
o Serviço orientado a
conexões da Internet
serviço TCP [RFC 793]
• confiável, transferência de
dados ordenada byte-stream
o perdas: acknowledgements
(reconhecimentos) e
retransmissões
• controle de fluxo:
o emissor não pode “oprimir”o
receptor
• controle de congestão
o emissores “reduzem a taxa de
envio” qdo a rede está
congestionada

22. 1: Introdução 22

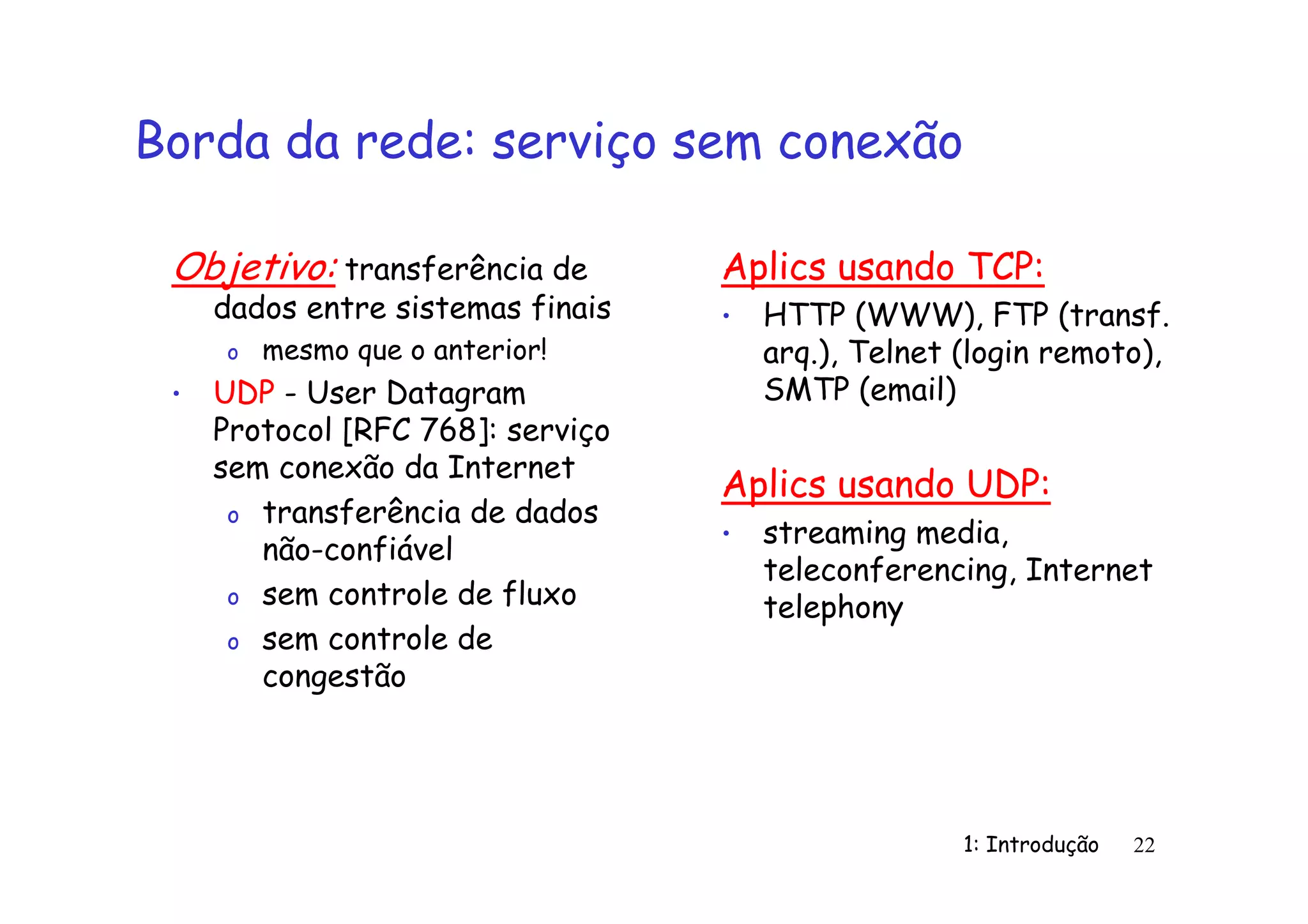

Borda da rede: serviço sem conexão
Objetivo: transferência de
dados entre sistemas finais
o mesmo que o anterior!
• UDP - User Datagram
Protocol [RFC 768]: serviço
sem conexão da Internet
o transferência de dados
não-confiável
o sem controle de fluxo
o sem controle de
congestão
Aplics usando TCP:
• HTTP (WWW), FTP (transf.
arq.), Telnet (login remoto),
SMTP (email)
Aplics usando UDP:
• streaming media,
teleconferencing, Internet
telephony

23. 1: Introdução 23
O núcleo da rede
• malha de roteadores
interconectados
• questão fundamental: como os
dados são transferidos através
da rede?
o comutação (chaveamento)
de circuitos: circuito
dedicado por chamada: rede
telefônica
o comutação de pacotes:
dados enviados através da
rede em “pedaços”

24. 1: Introdução 24

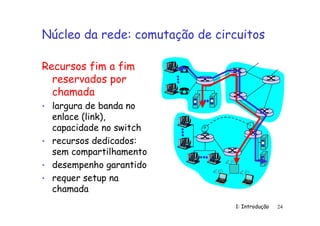

Núcleo da rede: comutação de circuitos
Recursos fim a fim
reservados por
chamada
• largura de banda no
enlace (link),
capacidade no switch
• recursos dedicados:
sem compartilhamento
• desempenho garantido
• requer setup na
chamada

25. 1: Introdução 25
Núcleo da rede: comutação de circuitos
recursos de rede (e.g.,
largura de banda)
dividida em
“pedaços”
• pedaços alocados para
chamadas
• pedaço do recurso idle
(disponível) se não usado
pelo próprio chamador
(sem compartilhamento)
• dividindo largura de
banda:
o divisão de
freqüências
o divisão de tempos

26. 1: Introdução 26

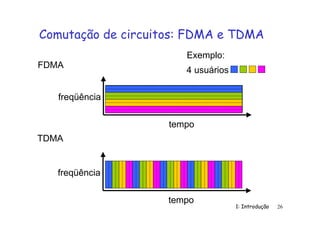

Comutação de circuitos: FDMA e TDMA
FDMA
freqüência
tempo
TDMA
freqüência
tempo
4 usuários
Exemplo:

27. 1: Introdução 27

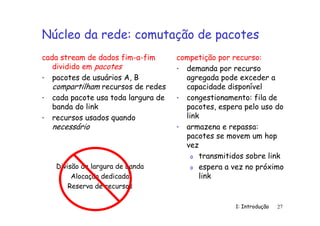

Núcleo da rede: comutação de pacotes
cada stream de dados fim-a-fim
dividido em pacotes
• pacotes de usuários A, B
compartilham recursos de redes
• cada pacote usa toda largura de
banda do link
• recursos usados quando
necessário
competição por recurso:
• demanda por recurso
agregada pode exceder a
capacidade disponível
• congestionamento: fila de
pacotes, espera pelo uso do
link
• armazena e repassa:
pacotes se movem um hop
vez
o transmitidos sobre link
o espera a vez no próximo
link
Divisão de largura de banda
Alocação dedicada
Reserva de recursos

28. 1: Introdução 28

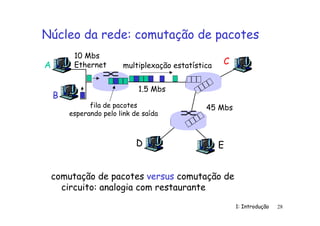

Núcleo da rede: comutação de pacotes
comutação de pacotes versus comutação de
circuito: analogia com restaurante
A
B
C
10 Mbs
Ethernet
1.5 Mbs
45 Mbs
D E
multiplexação estatística
fila de pacotes
esperando pelo link de saída

29. 1: Introdução 29
Núcleo da rede: comutação de pacotes
comutação de pacotes:
comportamento armazena e repassa
• quebra mensagens em
pequenos pedaços:
“pacotes”
• Armazena-e-repassa:
switch aguarda até
pedaço chegar
completamente, então
repassa/roteia

30. 1: Introdução 30

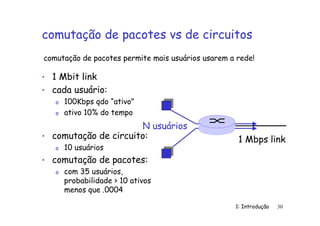

comutação de pacotes vs de circuitos
• 1 Mbit link
• cada usuário:
o 100Kbps qdo “ativo”
o ativo 10% do tempo
• comutação de circuito:
o 10 usuários
• comutação de pacotes:
o com 35 usuários,
probabilidade > 10 ativos
menos que .0004
comutação de pacotes permite mais usuários usarem a rede!
N usuários
1 Mbps link

31. 1: Introdução 31

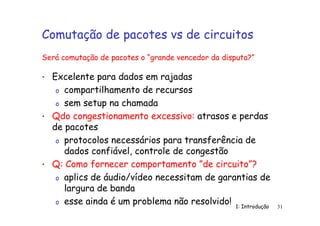

Comutação de pacotes vs de circuitos
• Excelente para dados em rajadas
o compartilhamento de recursos
o sem setup na chamada
• Qdo congestionamento excessivo: atrasos e perdas
de pacotes
o protocolos necessários para transferência de
dados confiável, controle de congestão
• Q: Como fornecer comportamento ”de circuito”?
o aplics de áudio/vídeo necessitam de garantias de
largura de banda
o esse ainda é um problema não resolvido!
Será comutação de pacotes o “grande vencedor da disputa?”

32. 1: Introdução 32

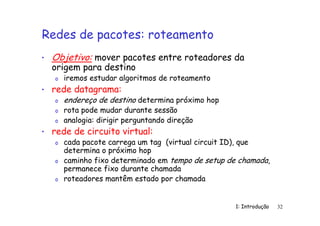

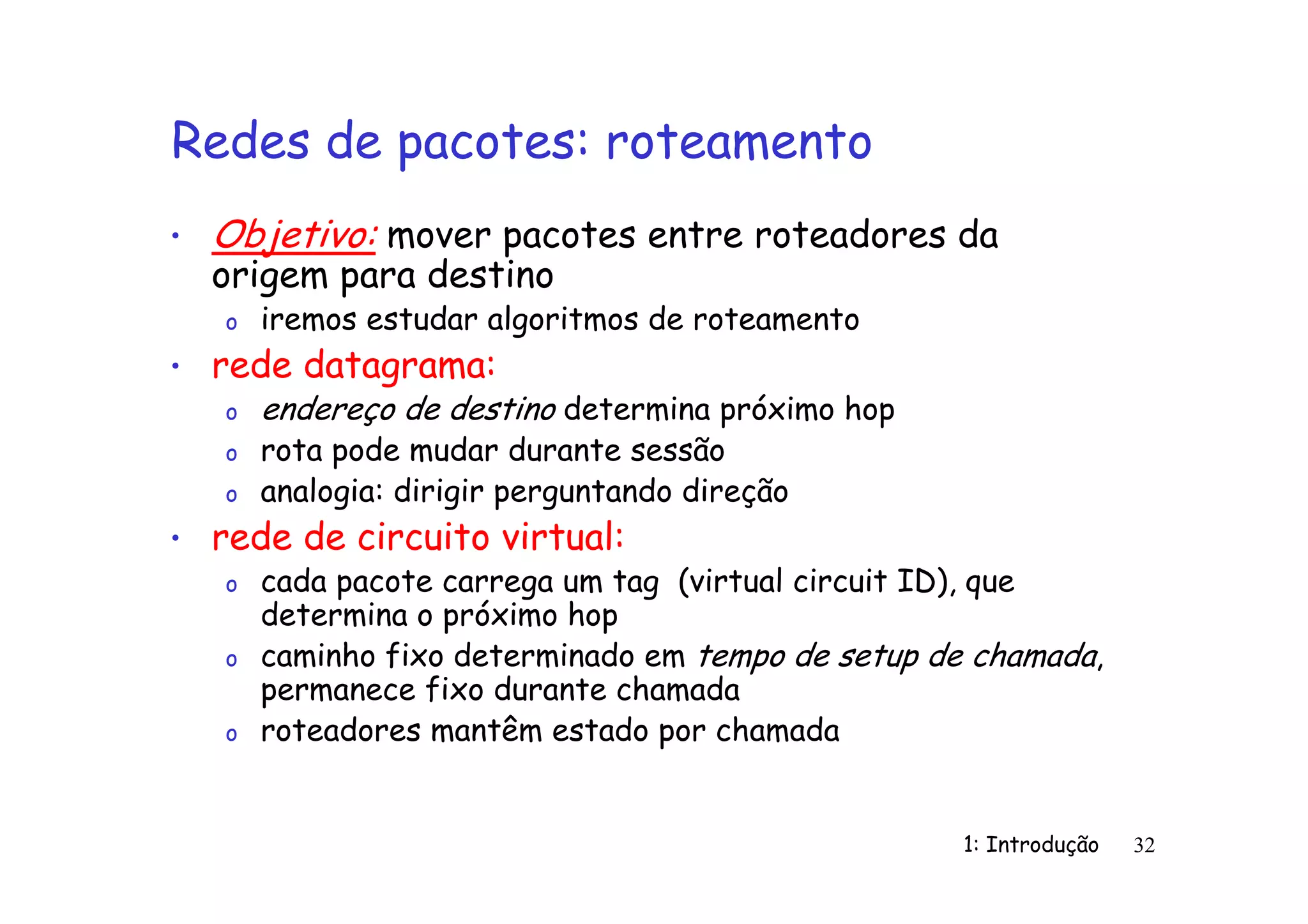

Redes de pacotes: roteamento
• Objetivo: mover pacotes entre roteadores da
origem para destino
o iremos estudar algoritmos de roteamento
• rede datagrama:
o endereço de destino determina próximo hop
o rota pode mudar durante sessão
o analogia: dirigir perguntando direção
• rede de circuito virtual:
o cada pacote carrega um tag (virtual circuit ID), que
determina o próximo hop
o caminho fixo determinado em tempo de setup de chamada,
permanece fixo durante chamada
o roteadores mantêm estado por chamada

33. 1: Introdução 33

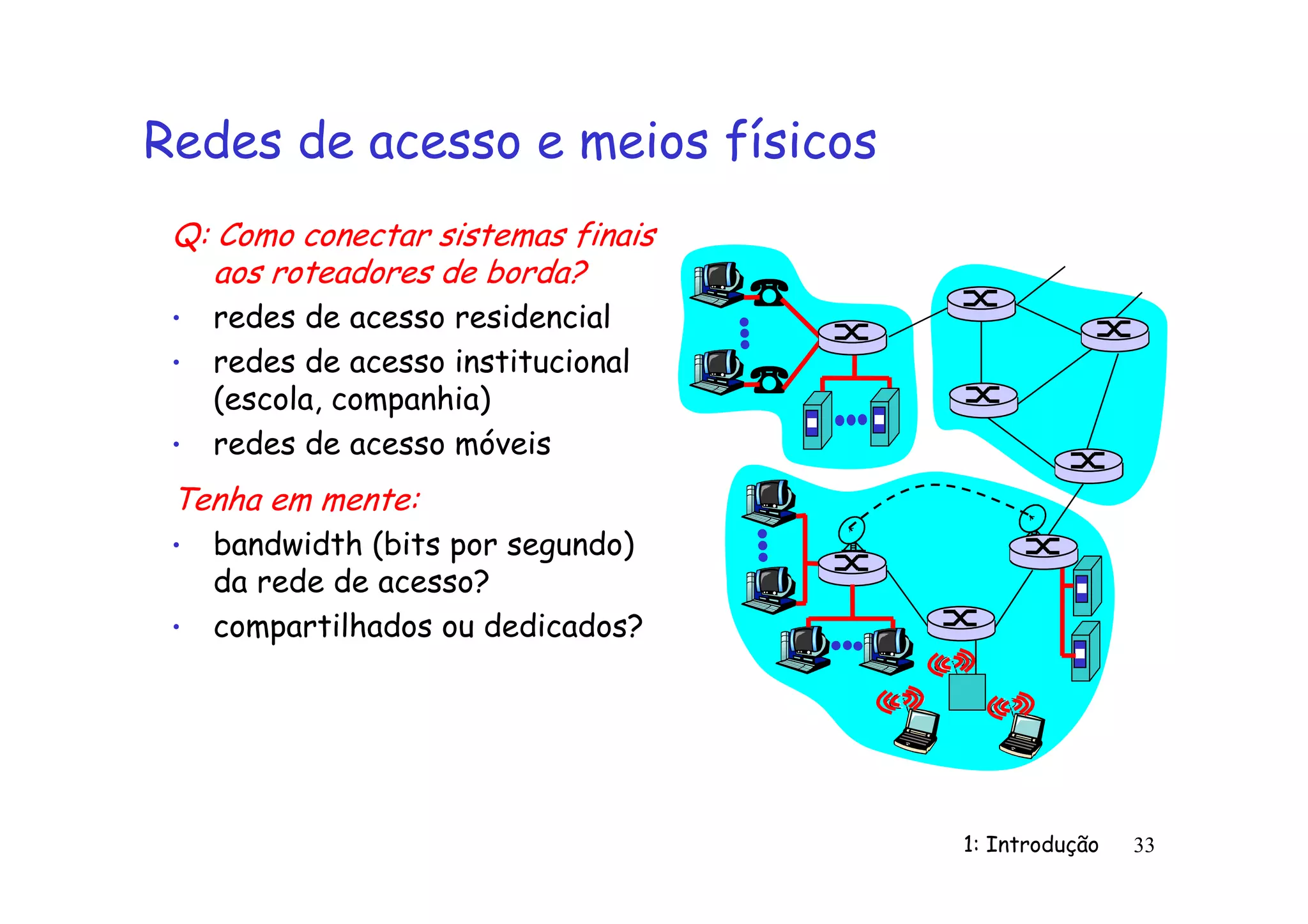

Redes de acesso e meios físicos
Q: Como conectar sistemas finais
aos roteadores de borda?
• redes de acesso residencial
• redes de acesso institucional
(escola, companhia)
• redes de acesso móveis
Tenha em mente:
• bandwidth (bits por segundo)
da rede de acesso?
• compartilhados ou dedicados?

34. 1: Introdução 34

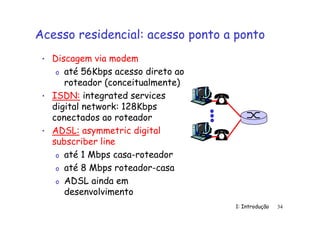

Acesso residencial: acesso ponto a ponto
• Discagem via modem
o até 56Kbps acesso direto ao
roteador (conceitualmente)
• ISDN: integrated services
digital network: 128Kbps
conectados ao roteador
• ADSL: asymmetric digital
subscriber line
o até 1 Mbps casa-roteador
o até 8 Mbps roteador-casa
o ADSL ainda em
desenvolvimento

35. 1: Introdução 35

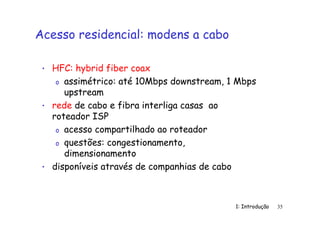

Acesso residencial: modens a cabo
• HFC: hybrid fiber coax
o assimétrico: até 10Mbps downstream, 1 Mbps
upstream
• rede de cabo e fibra interliga casas ao
roteador ISP
o acesso compartilhado ao roteador
o questões: congestionamento,
dimensionamento
• disponíveis através de companhias de cabo

36. 1: Introdução 36

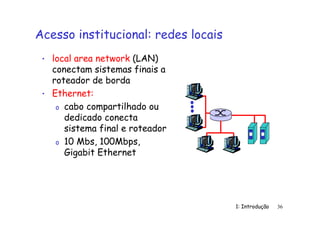

Acesso institucional: redes locais
• local area network (LAN)
conectam sistemas finais a
roteador de borda
• Ethernet:
o cabo compartilhado ou
dedicado conecta
sistema final e roteador
o 10 Mbs, 100Mbps,
Gigabit Ethernet

37. 1: Introdução 37

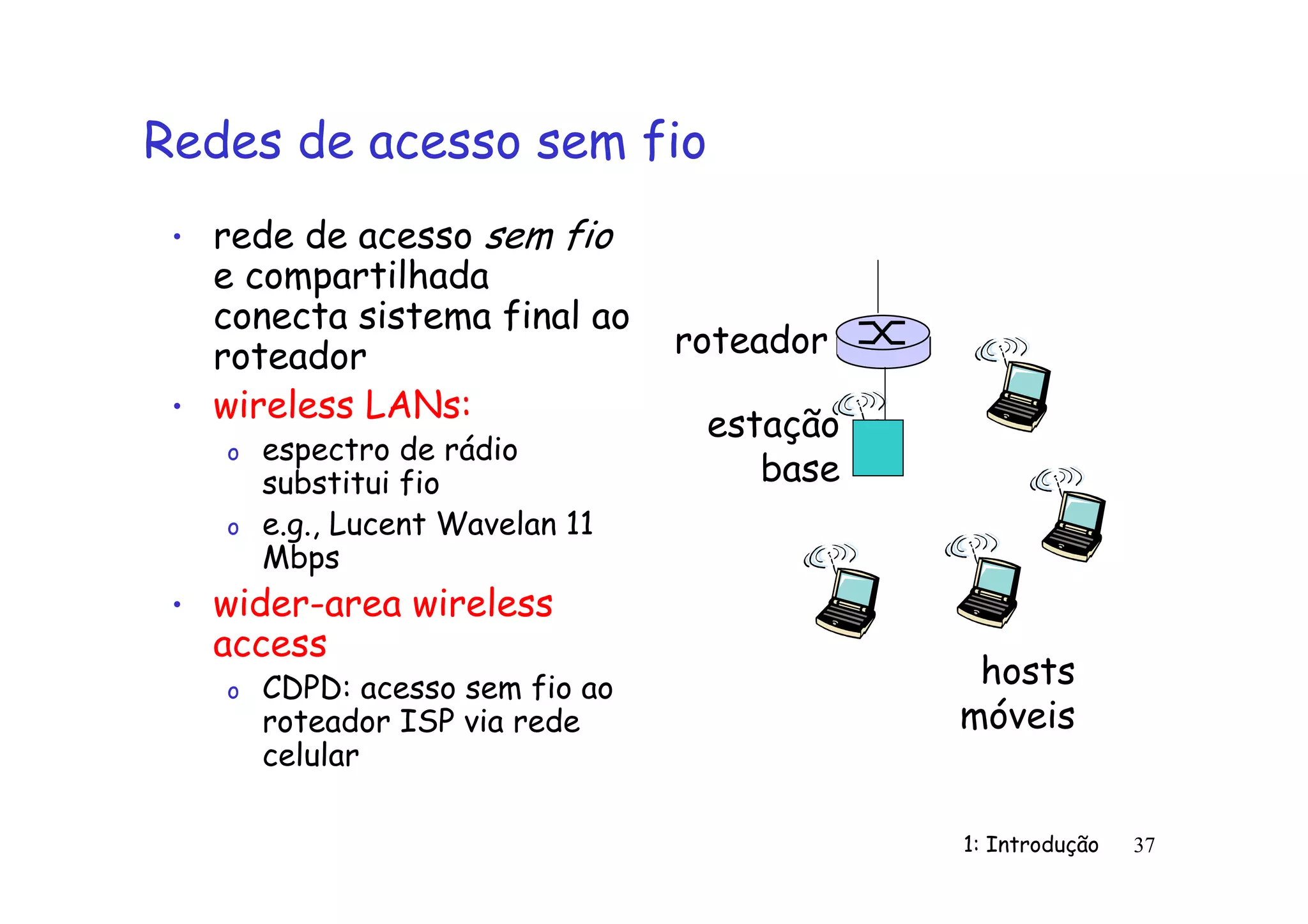

Redes de acesso sem fio
• rede de acesso sem fio
e compartilhada
conecta sistema final ao
roteador
• wireless LANs:
o espectro de rádio
substitui fio
o e.g., Lucent Wavelan 11
Mbps
• wider-area wireless
access
o CDPD: acesso sem fio ao
roteador ISP via rede
celular
estação
base
hosts
móveis
roteador

38. 1: Introdução 38

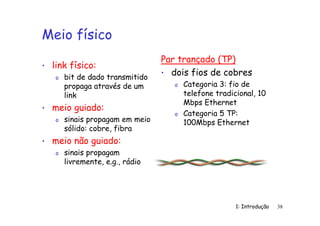

Meio físico
• link físico:
o bit de dado transmitido
propaga através de um
link
• meio guiado:
o sinais propagam em meio
sólido: cobre, fibra
• meio não guiado:
o sinais propagam
livremente, e.g., rádio
Par trançado (TP)
• dois fios de cobres
o Categoria 3: fio de
telefone tradicional, 10
Mbps Ethernet
o Categoria 5 TP:
100Mbps Ethernet

39. 1: Introdução 39

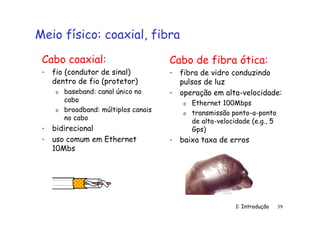

Meio físico: coaxial, fibra
Cabo coaxial:
• fio (condutor de sinal)
dentro de fio (protetor)
o baseband: canal único no
cabo
o broadband: múltiplos canais
no cabo
• bidirecional
• uso comum em Ethernet
10Mbs
Cabo de fibra ótica:
• fibra de vidro conduzindo
pulsos de luz
• operação em alta-velocidade:
o Ethernet 100Mbps
o transmissão ponto-a-ponto
de alta-velocidade (e.g., 5
Gps)
• baixa taxa de erros

40. 1: Introdução 40

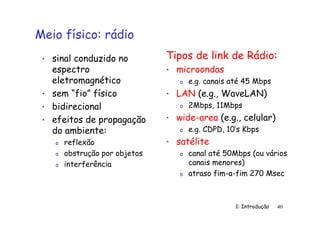

Meio físico: rádio
• sinal conduzido no
espectro
eletromagnético
• sem “fio” físico
• bidirecional
• efeitos de propagação
do ambiente:
o reflexão
o obstrução por objetos
o interferência
Tipos de link de Rádio:
• microondas
o e.g. canais até 45 Mbps
• LAN (e.g., WaveLAN)
o 2Mbps, 11Mbps
• wide-area (e.g., celular)
o e.g. CDPD, 10’s Kbps
• satélite
o canal até 50Mbps (ou vários
canais menores)
o atraso fim-a-fim 270 Msec

41. 1: Introdução 41

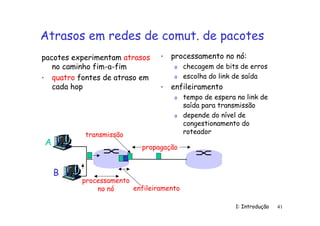

Atrasos em redes de comut. de pacotes
pacotes experimentam atrasos
no caminho fim-a-fim
• quatro fontes de atraso em
cada hop
• processamento no nó:
o checagem de bits de erros
o escolha do link de saída
• enfileiramento
o tempo de espera no link de
saída para transmissão
o depende do nível de
congestionamento do
roteador
A
B
propagação
transmissão
processamento
no nó enfileiramento

42. 1: Introdução 42

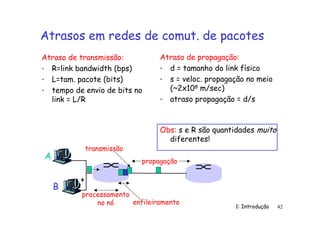

Atrasos em redes de comut. de pacotes
Atraso de transmissão:
• R=link bandwidth (bps)
• L=tam. pacote (bits)
• tempo de envio de bits no
link = L/R
Atraso de propagação:
• d = tamanho do link físico
• s = veloc. propagação no meio
(~2x108 m/sec)
• atraso propagação = d/s
A
B
propagação
transmissão
processamento
no nó enfileiramento
Obs: s e R são quantidades muito
diferentes!

43. 1: Introdução 43

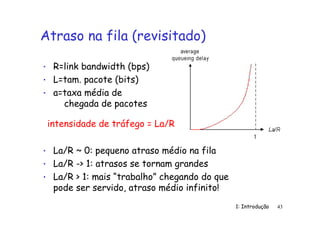

Atraso na fila (revisitado)
• R=link bandwidth (bps)
• L=tam. pacote (bits)
• a=taxa média de
chegada de pacotes
intensidade de tráfego = La/R
• La/R ~ 0: pequeno atraso médio na fila
• La/R -> 1: atrasos se tornam grandes
• La/R > 1: mais “trabalho” chegando do que
pode ser servido, atraso médio infinito!

44. 1: Introdução 44

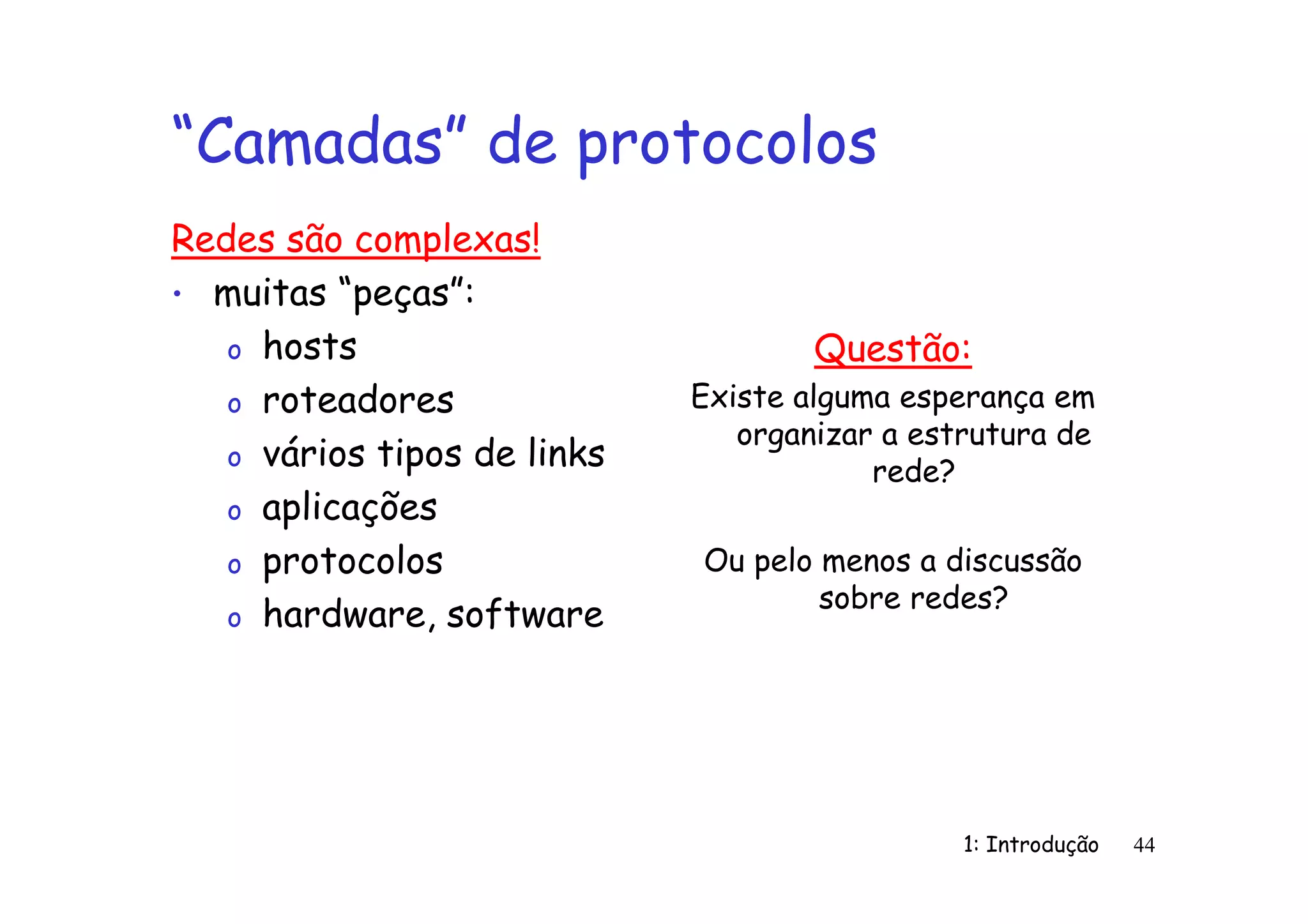

“Camadas” de protocolos
Redes são complexas!
• muitas “peças”:
o hosts
o roteadores
o vários tipos de links
o aplicações
o protocolos
o hardware, software
Questão:
Existe alguma esperança em
organizar a estrutura de
rede?
Ou pelo menos a discussão
sobre redes?

45. 1: Introdução 45

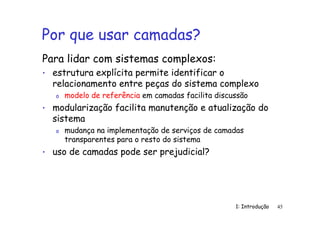

Por que usar camadas?
Para lidar com sistemas complexos:
• estrutura explícita permite identificar o
relacionamento entre peças do sistema complexo
o modelo de referência em camadas facilita discussão
• modularização facilita manutenção e atualização do
sistema
o mudança na implementação de serviços de camadas
transparentes para o resto do sistema
• uso de camadas pode ser prejudicial?

46. 1: Introdução 46

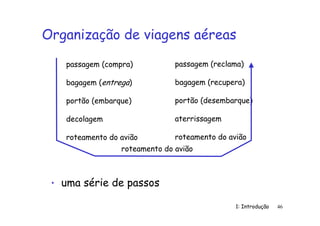

Organização de viagens aéreas
• uma série de passos
passagem (compra)
bagagem (entrega)
portão (embarque)
decolagem
roteamento do avião
passagem (reclama)
bagagem (recupera)
portão (desembarque)
aterrissagem
roteamento do avião
roteamento do avião

47. 1: Introdução 47

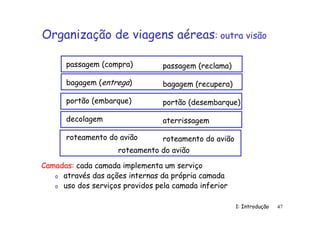

Organização de viagens aéreas: outra visão
Camadas: cada camada implementa um serviço
o através das ações internas da própria camada
o uso dos serviços providos pela camada inferior
passagem (compra)
bagagem (entrega)
portão (embarque)
decolagem
roteamento do avião
passagem (reclama)
bagagem (recupera)
portão (desembarque)
aterrissagem
roteamento do avião
roteamento do avião

48. 1: Introdução 48

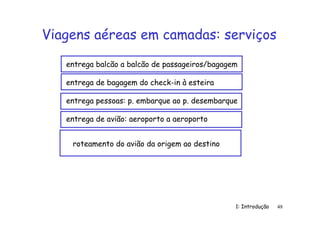

Viagens aéreas em camadas: serviços
entrega balcão a balcão de passageiros/bagagem
entrega de bagagem do check-in à esteira
entrega pessoas: p. embarque ao p. desembarque
entrega de avião: aeroporto a aeroporto
roteamento do avião da origem ao destino

49. 1: Introdução 49

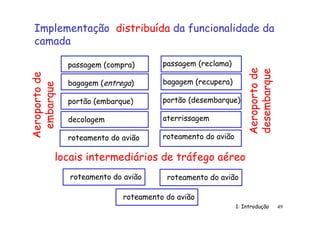

Implementação distribuída da funcionalidade da
camada
Aeroporto
de
embarque
Aeroporto
de
desembarque
locais intermediários de tráfego aéreo
roteamento do avião
passagem (compra)
bagagem (entrega)
portão (embarque)
decolagem
roteamento do avião
passagem (reclama)
bagagem (recupera)
portão (desembarque)
aterrissagem
roteamento do avião
roteamento do avião
roteamento do avião

50. 1: Introdução 50

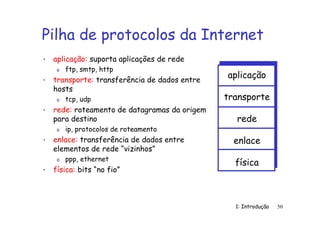

Pilha de protocolos da Internet
• aplicação: suporta aplicações de rede
o ftp, smtp, http
• transporte: transferência de dados entre
hosts
o tcp, udp
• rede: roteamento de datagramas da origem
para destino
o ip, protocolos de roteamento
• enlace: transferência de dados entre
elementos de rede “vizinhos”
o ppp, ethernet
• física: bits “no fio”
aplicação
transporte
rede
enlace
física

51. 1: Introdução 51

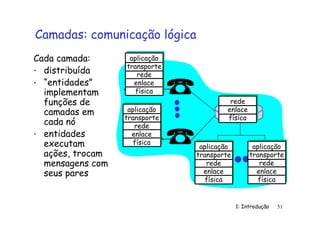

Camadas: comunicação lógica
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
rede
enlace
física
Cada camada:
• distribuída
• “entidades”
implementam
funções de
camadas em
cada nó
• entidades
executam
ações, trocam
mensagens com
seus pares

52. 1: Introdução 52

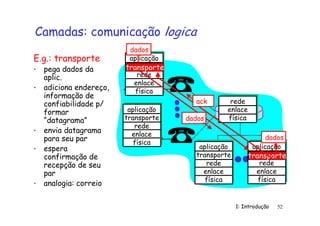

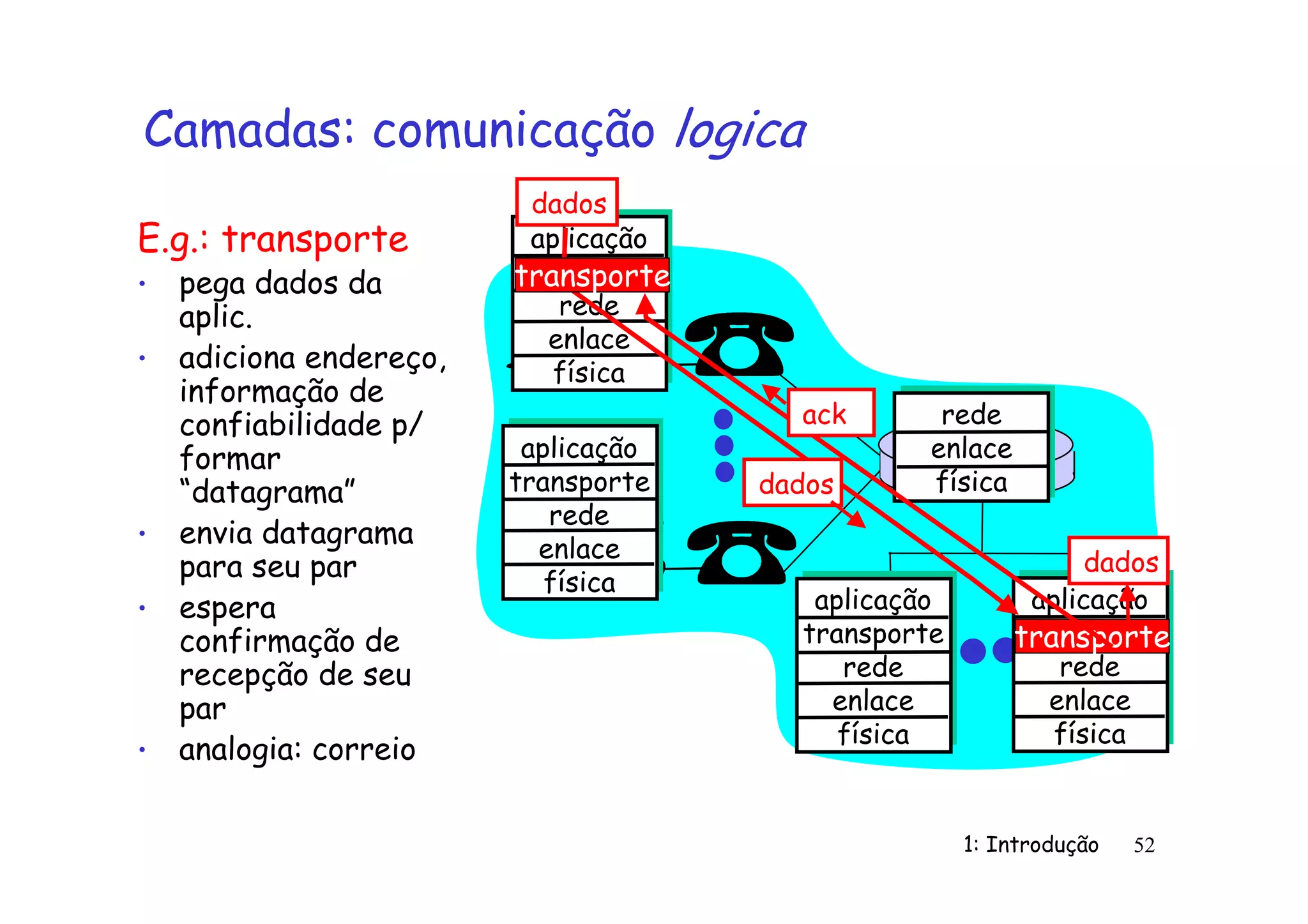

Camadas: comunicação logica
aplicação
transport
rede
enlace
física
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
aplicação
transport
rede
enlace
física
rede
enlace
física
dados
dados
E.g.: transporte
• pega dados da
aplic.
• adiciona endereço,
informação de
confiabilidade p/
formar
“datagrama”
• envia datagrama
para seu par
• espera
confirmação de
recepção de seu
par
• analogia: correio
dados
transporte
transporte
ack

53. 1: Introdução 53

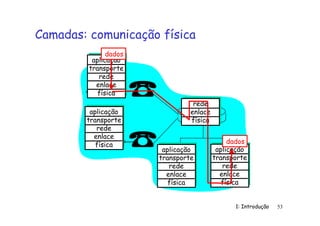

Camadas: comunicação física
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
rede
enlace
física
dados
dados

54. 1: Introdução 54
Protocolo em camadas e dados
Cada camada recebe dados da camada acima
• adiciona cabeçalho de informação para criar nova
unidade de dados
• passa nova unidade de dados para camada abaixo
aplicação
transporte
rede
enlace
física
aplicação
transporte
rede
enlace
física
origem destino
M
M
M
M
Ht
Ht
Hn
Ht
Hn
Hl
M
M
M
M
Ht
Ht
Hn
Ht
Hn
Hl
mensagem
segmento
datagrama
frame

55. 1: Introdução 55

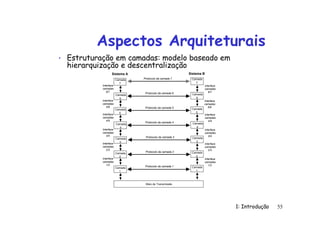

Aspectos Arquiteturais
• Estruturação em camadas: modelo baseado em
hierarquização e descentralização
Sistema A
Camada
7
Camada
6
Camada
5
Camada
4
Camada
3
Camada
2
Camada
1
Meio de Transmissão
Sistema B
Camada
7
Camada
6
Camada
5
Camada
4
Camada
3
Camada
2
Camada
1
Protocolo da camada 1
Protocolo da camada 2
Protocolo da camada 3
Protocolo da camada 4
Protocolo da camada 5
Protocolo da camada 6
Protocolo da camada 7
Interface
camadas
5/6
Interface
camadas
6/7
Interface
camadas
3/4
Interface
camadas
4/5
Interface
camadas
1/2
Interface
camadas
2/3
Interface
camadas
5/6
Interface
camadas
6/7
Interface
camadas
3/4
Interface
camadas
4/5
Interface
camadas
1/2
Interface
camadas
2/3

56. 1: Introdução 56
Aspectos Arquiteturais
• Estruturação em camadas: processo de
comunicação
m
M
M
M1
m
M
M
protocolo da
camada 2
protocolo da
camada 3
protocolo da
camada 4
protocolo da
camada 5
protocolo da
camada 6
protocolo da
camada 7
interface
6/7
interface
5/6
interface
6/7
interface
5/6
SISTEMA
FONTE
SISTEMA
DESTINO
TRANSMISSÃO RECEPÇÃO
H4 M2
H4
M2
H4
H3
H4
H3 M1
H4
H3 M1
H2 T2 H4
H3 M2
H2 T2
H4
H3 M1
H2 T2 H4
H3 M2
H2 T2
M2
H4
H3
H4
H3 M1
M1
H4 M2
H4

57. 1: Introdução 57

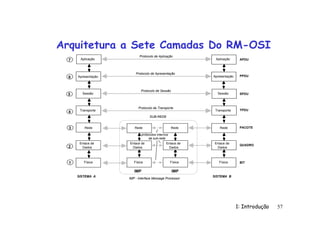

Arquitetura a Sete Camadas Do RM-OSI
Aplicação
Apresentação
Sessão
Transporte
Rede
Enlace de
Dados
Física
Protocolo de Transporte
Protocolo de Sessão
Protocolo de Apresentação
Protocolo de Aplicação
Aplicação
Apresentação
Sessão
Transporte
Enlace de
Dados
Rede
Física
Enlace de
Dados
Rede
Física
Enlace de
Dados
Rede
Física
protocolos internos
da sub-rede
SUB-REDE
IMP IMP
7
6
5
4
3
2
1
APDU
PPDU
SPDU
TPDU
PACOTE
QUADRO
BIT
IMP - Interface Message Processor
SISTEMA A SISTEMA B

58. 1: Introdução 58

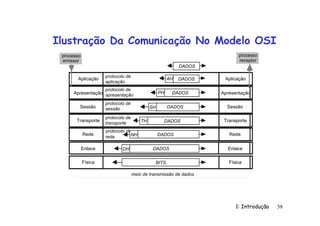

Ilustração Da Comunicação No Modelo OSI
Apresentação
Sessão
Transporte
Rede
Enlace
Física
Apresentação
Sessão
Transporte
Rede
Enlace
Física
protocolo de
aplicação
protocolo de
apresentação
protocolo de
sessão
protocolo de
transporte
protocolo de
rede
DADOS
processo
receptor
meio de transmissão de dados
Aplicação
processo
emissor
DADOS
AH
DADOS
PH
DADOS
SH
DADOS
TH
DADOS
NH
DADOS
DH
BITS
Aplicação

59. 1: Introdução 59

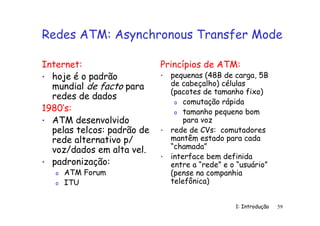

Redes ATM: Asynchronous Transfer Mode
Internet:
• hoje é o padrão
mundial de facto para
redes de dados
1980’s:
• ATM desenvolvido
pelas telcos: padrão de
rede alternativo p/
voz/dados em alta vel.
• padronização:
o ATM Forum
o ITU
Princípios de ATM:
• pequenas (48B de carga, 5B
de cabeçalho) células
(pacotes de tamanho fixo)
o comutação rápida
o tamanho pequeno bom
para voz
• rede de CVs: comutadores
mantêm estado para cada
“chamada”
• interface bem definida
entre a “rede” e o “usuário”
(pense na companhia
telefônica)

60. 1: Introdução 60

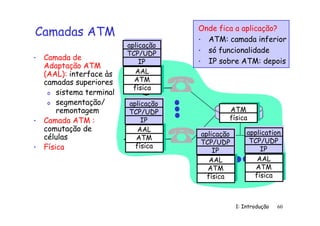

Camadas ATM
• Camada de
Adaptação ATM
(AAL): interface às
camadas superiores
o sistema terminal
o segmentação/
remontagem
• Camada ATM :
comutação de
células
• Física
AAL
ATM
física
AAL
ATM
física
AAL
ATM
física
AAL
ATM
física
ATM
física
Onde fica a aplicação?
• ATM: camada inferior
• só funcionalidade
• IP sobre ATM: depois
aplicação
TCP/UDP
IP
aplicação
TCP/UDP
IP
aplicação
TCP/UDP
IP
application
TCP/UDP
IP

61. 1: Introdução 61

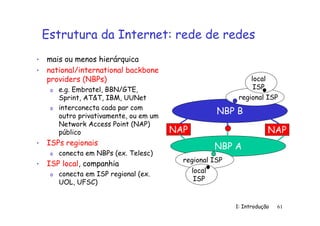

Estrutura da Internet: rede de redes
• mais ou menos hierárquica
• national/international backbone
providers (NBPs)
o e.g. Embratel, BBN/GTE,
Sprint, AT&T, IBM, UUNet
o interconecta cada par com
outro privativamente, ou em um
Network Access Point (NAP)
público
• ISPs regionais
o conecta em NBPs (ex. Telesc)
• ISP local, companhia
o conecta em ISP regional (ex.
UOL, UFSC)
NBP A
NBP B
NAP NAP
regional ISP
regional ISP
local
ISP
local
ISP
