O documento descreve as características das redes de computadores e como elas superaram as limitações dos computadores isolados. Especificamente, as redes permitem que os usuários compartilhem recursos como impressoras e arquivos entre vários computadores.

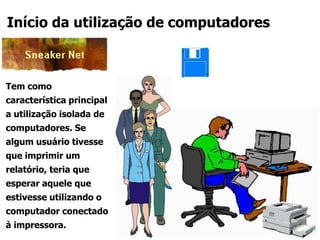

2. Tem como
característica principal
a utilização isolada de
computadores. Se
algum usuário tivesse
que imprimir um
relatório, teria que
esperar aquele que
estivesse utilizando o
computador conectado
à impressora.
Início da utilização de computadores

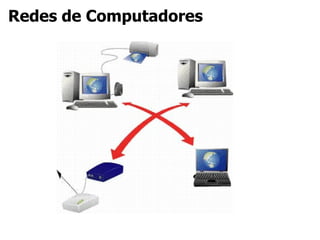

3. Redes de Computadores

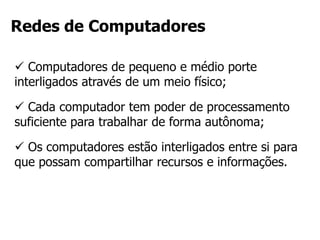

4.  Computadores de pequeno e médio porte
interligados através de um meio físico;
 Cada computador tem poder de processamento
suficiente para trabalhar de forma autônoma;
 Os computadores estão interligados entre si para
que possam compartilhar recursos e informações.
Redes de Computadores

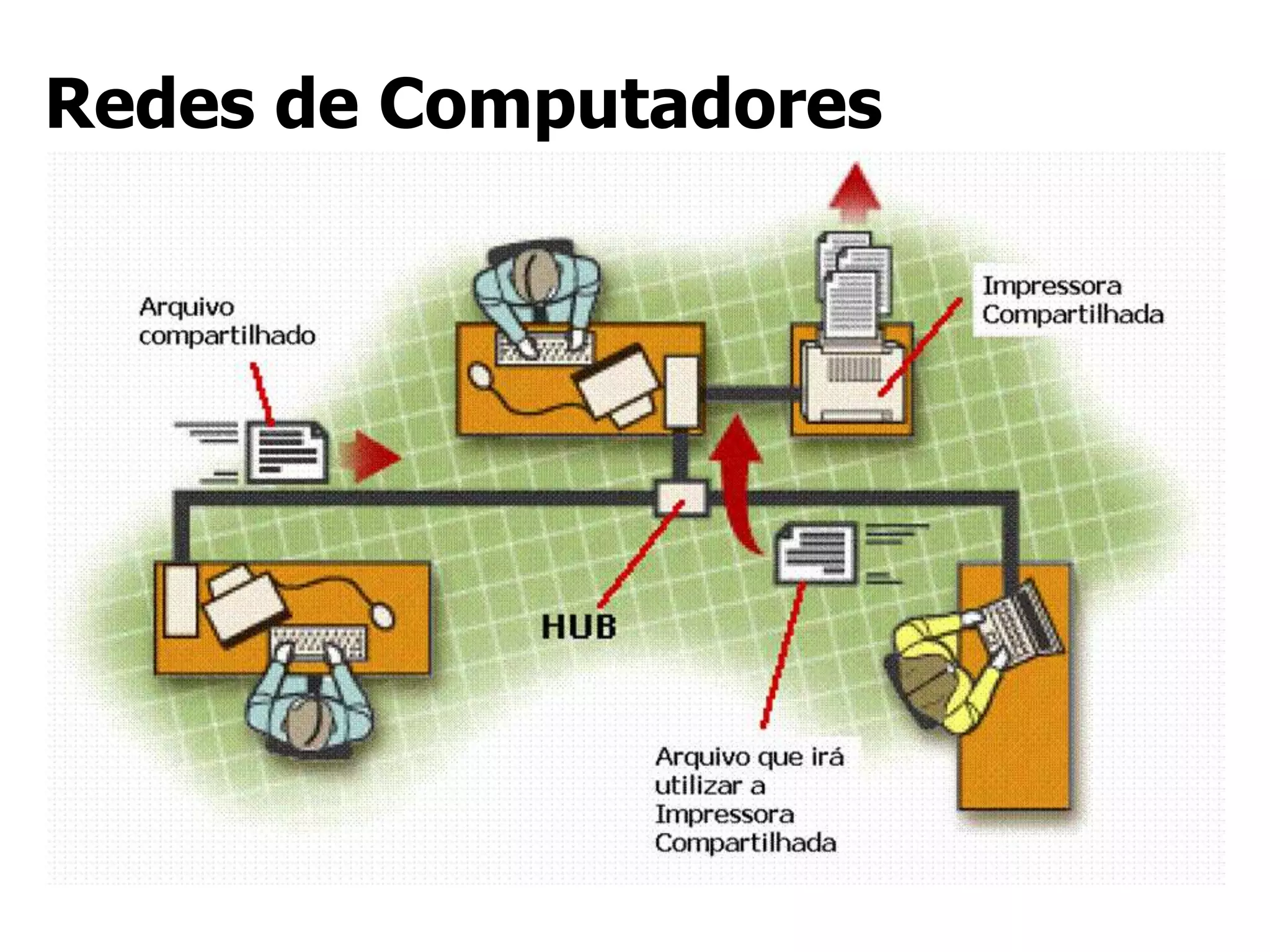

5. Redes de Computadores

6. • Compartilhamento de Recursos (impressoras, discos);
• Compartilhamento de informações;
• Escalabilidade.
•Aumento de confiabilidade (replicação)
Vantagens na utilização de
Redes de Computadores

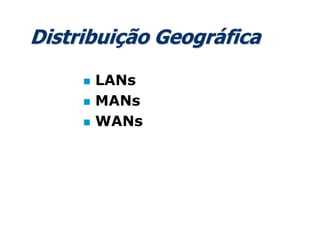

7. Distribuição Geográfica
 LANs
 MANs
 WANs

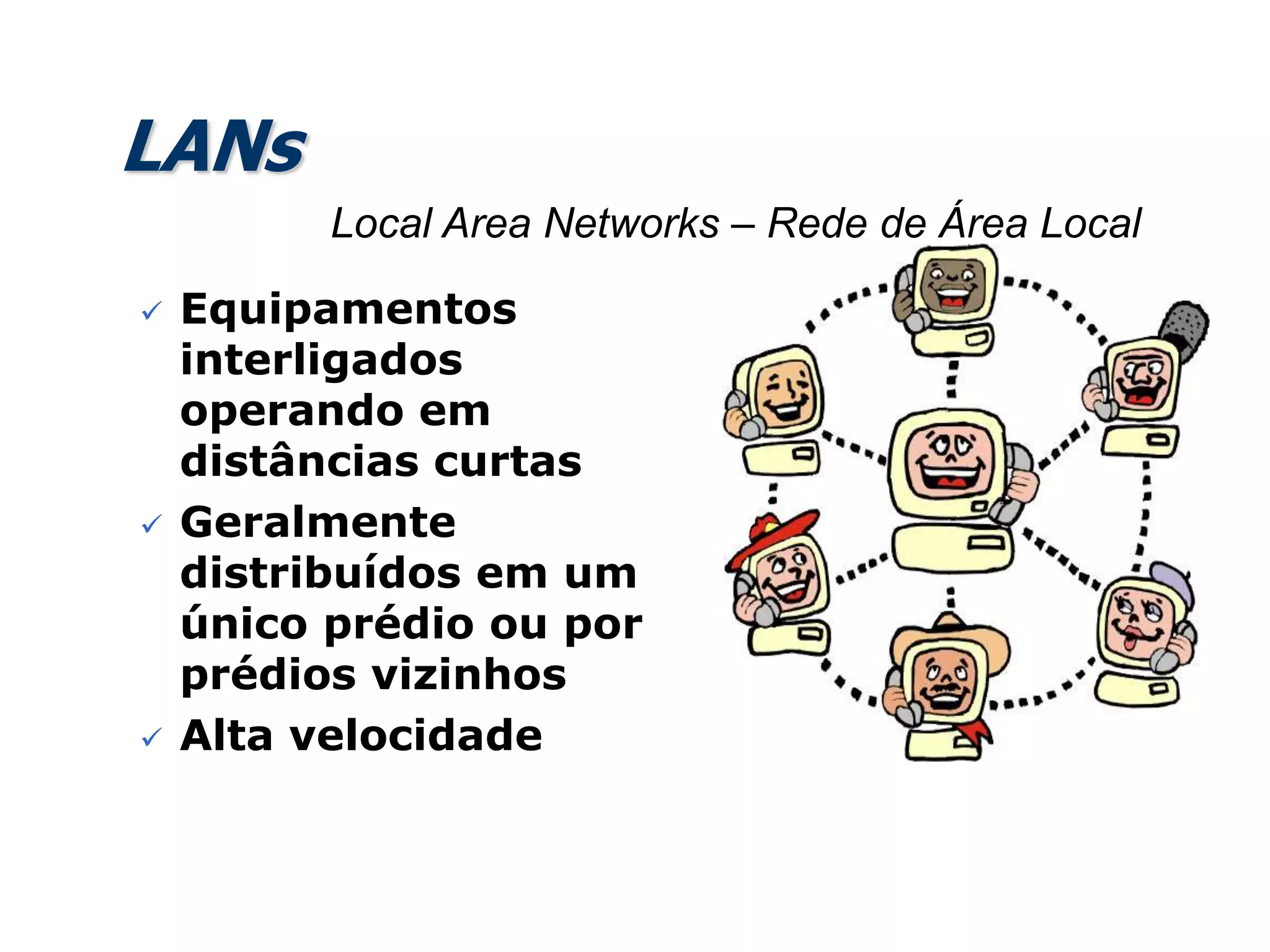

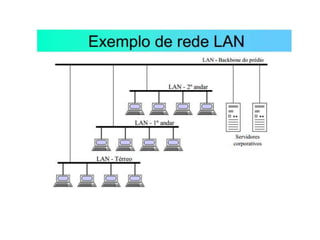

8. LANs
 Equipamentos
interligados
operando em
distâncias curtas
 Geralmente
distribuídos em um
único prédio ou por
prédios vizinhos
 Alta velocidade
Local Area Networks – Rede de Área Local

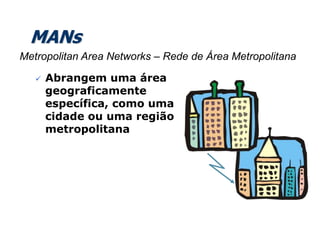

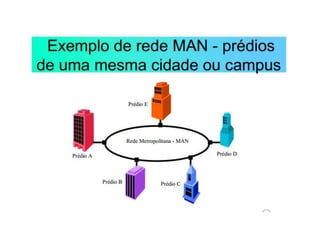

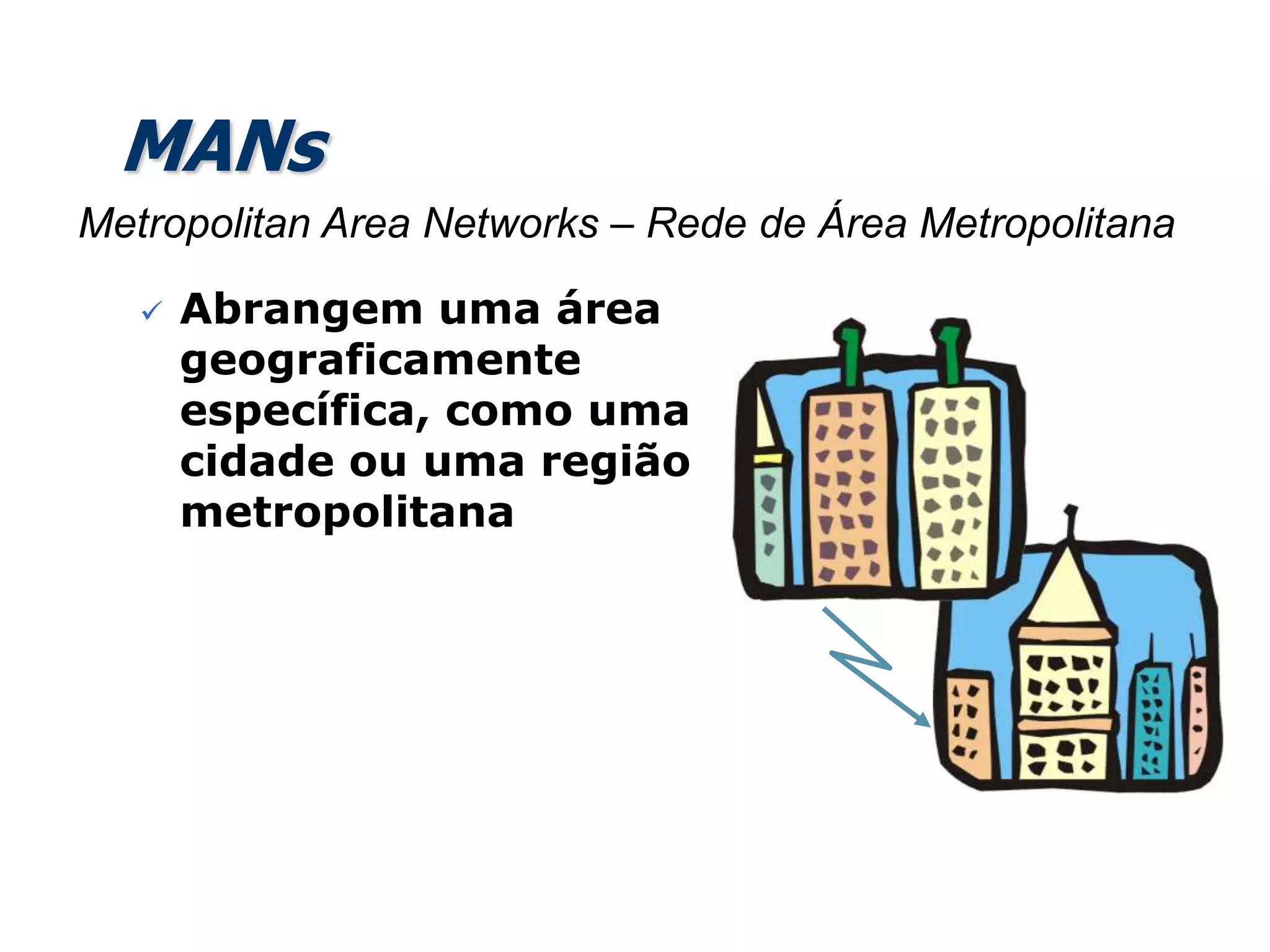

10. MANs
 Abrangem uma área
geograficamente
específica, como uma
cidade ou uma região
metropolitana
Metropolitan Area Networks – Rede de Área Metropolitana

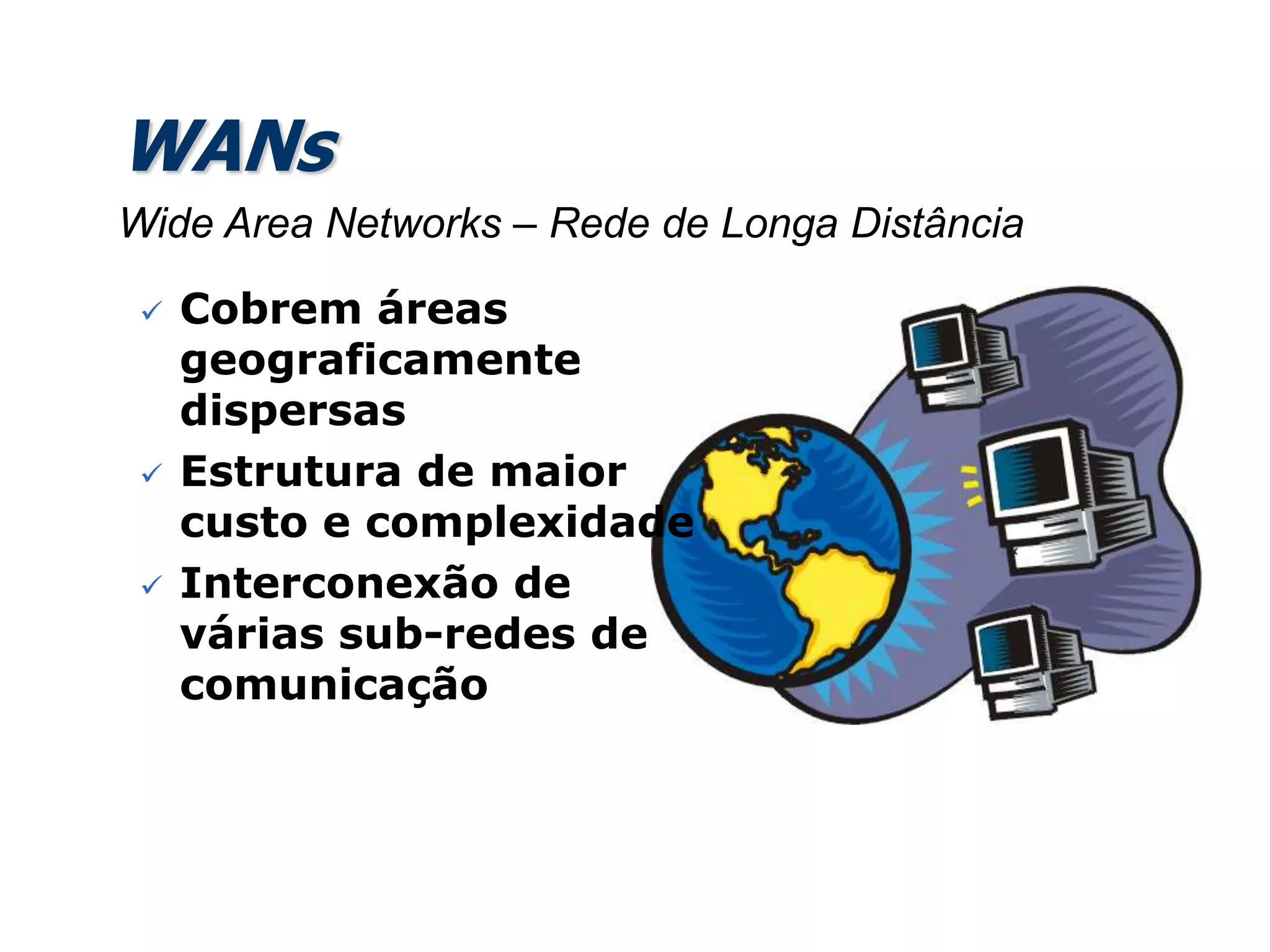

12. WANs
 Cobrem áreas
geograficamente
dispersas
 Estrutura de maior
custo e complexidade
 Interconexão de
várias sub-redes de
comunicação
Wide Area Networks – Rede de Longa Distância

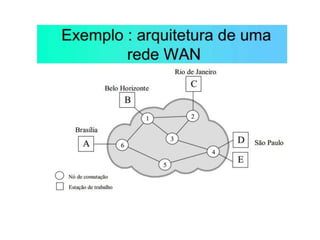

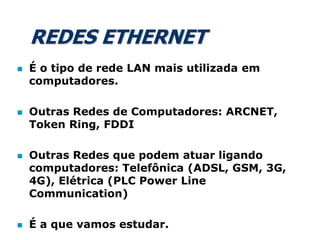

15. REDES ETHERNET
 É o tipo de rede LAN mais utilizada em
computadores.
 Outras Redes de Computadores: ARCNET,
Token Ring, FDDI
 Outras Redes que podem atuar ligando
computadores: Telefônica (ADSL, GSM, 3G,
4G), Elétrica (PLC Power Line
Communication)
 É a que vamos estudar.

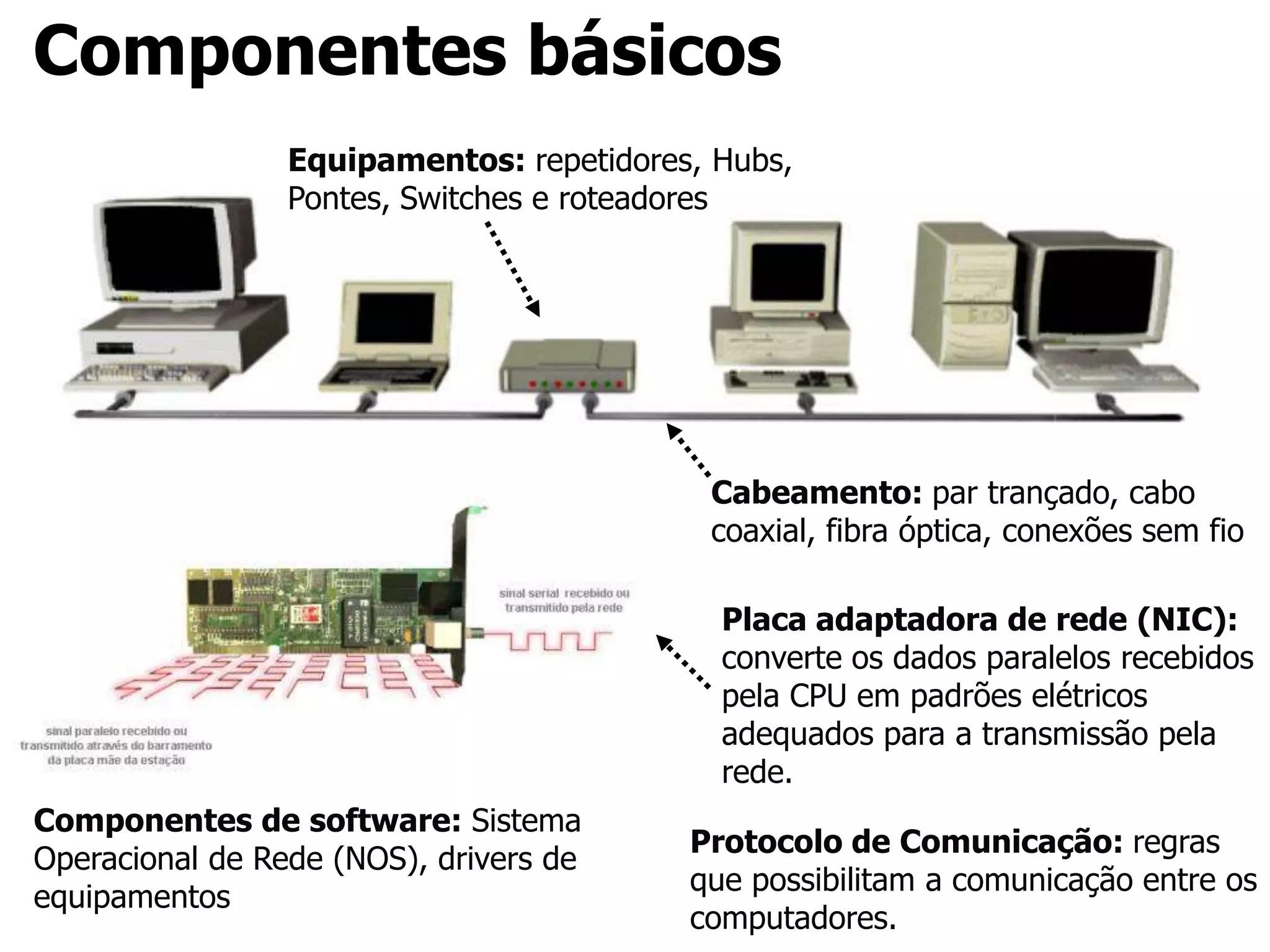

16. Componentes básicos
Cabeamento: par trançado, cabo
coaxial, fibra óptica, conexões sem fio
Placa adaptadora de rede (NIC):
converte os dados paralelos recebidos
pela CPU em padrões elétricos
adequados para a transmissão pela
rede.
Equipamentos: repetidores, Hubs,
Pontes, Switches e roteadores
Componentes de software: Sistema
Operacional de Rede (NOS), drivers de
equipamentos
Protocolo de Comunicação: regras
que possibilitam a comunicação entre os
computadores.

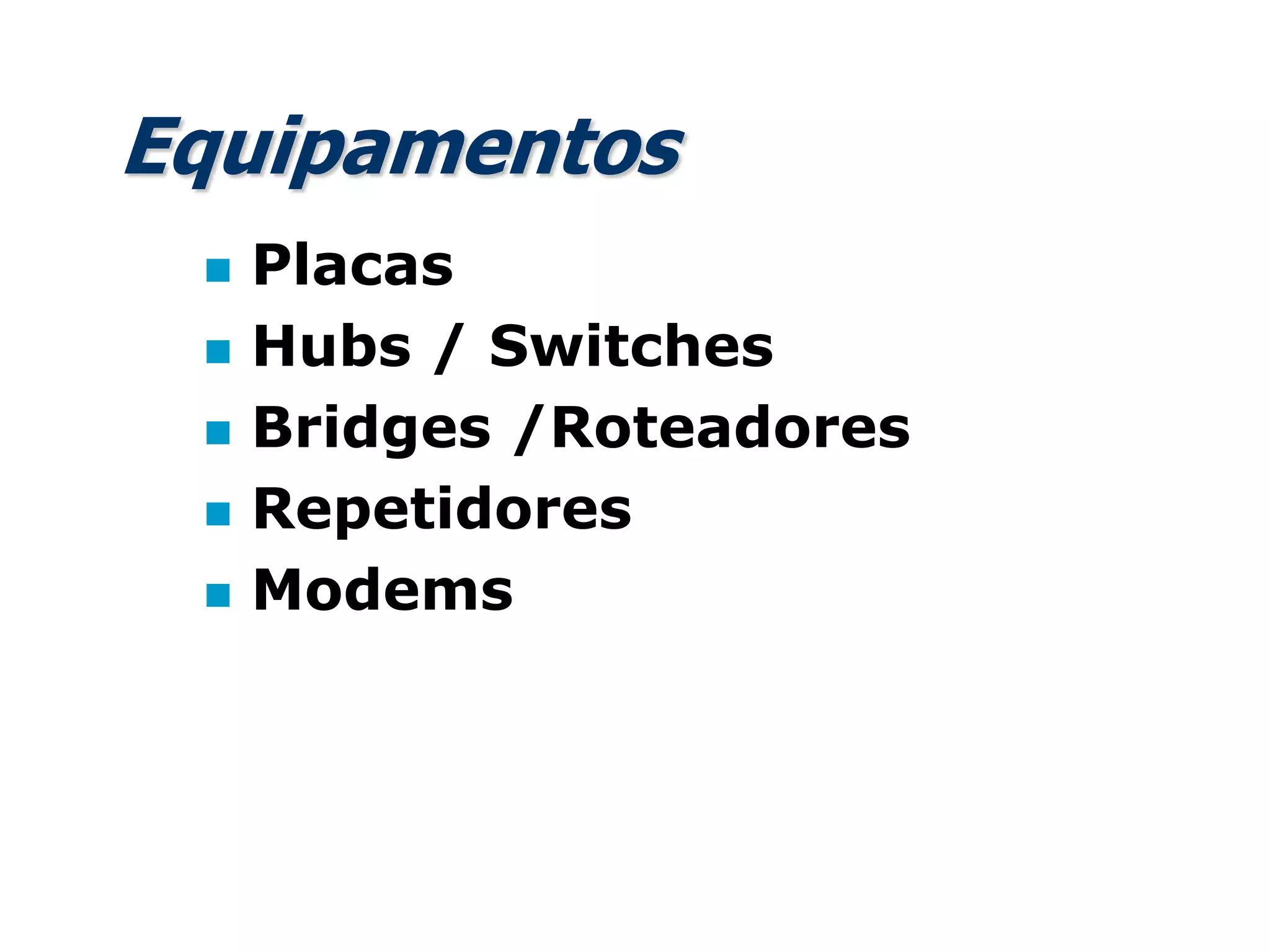

17. Equipamentos
 Placas
 Hubs / Switches
 Bridges /Roteadores
 Repetidores
 Modems

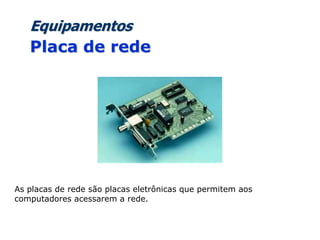

18. Equipamentos
Placa de rede
As placas de rede são placas eletrônicas que permitem aos
computadores acessarem a rede.

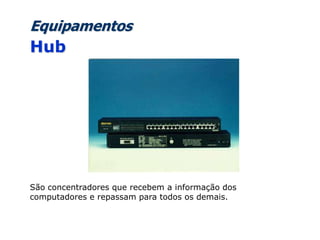

19. Equipamentos
Hub
São concentradores que recebem a informação dos
computadores e repassam para todos os demais.

20. Equipamentos

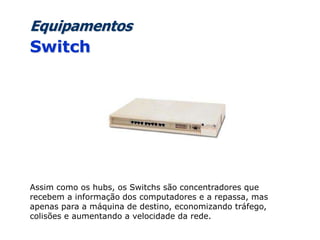

Switch
Assim como os hubs, os Switchs são concentradores que
recebem a informação dos computadores e a repassa, mas
apenas para a máquina de destino, economizando tráfego,
colisões e aumentando a velocidade da rede.

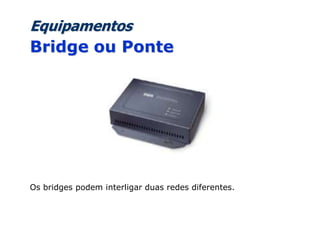

21. Equipamentos
Bridge ou Ponte
Os bridges podem interligar duas redes diferentes.

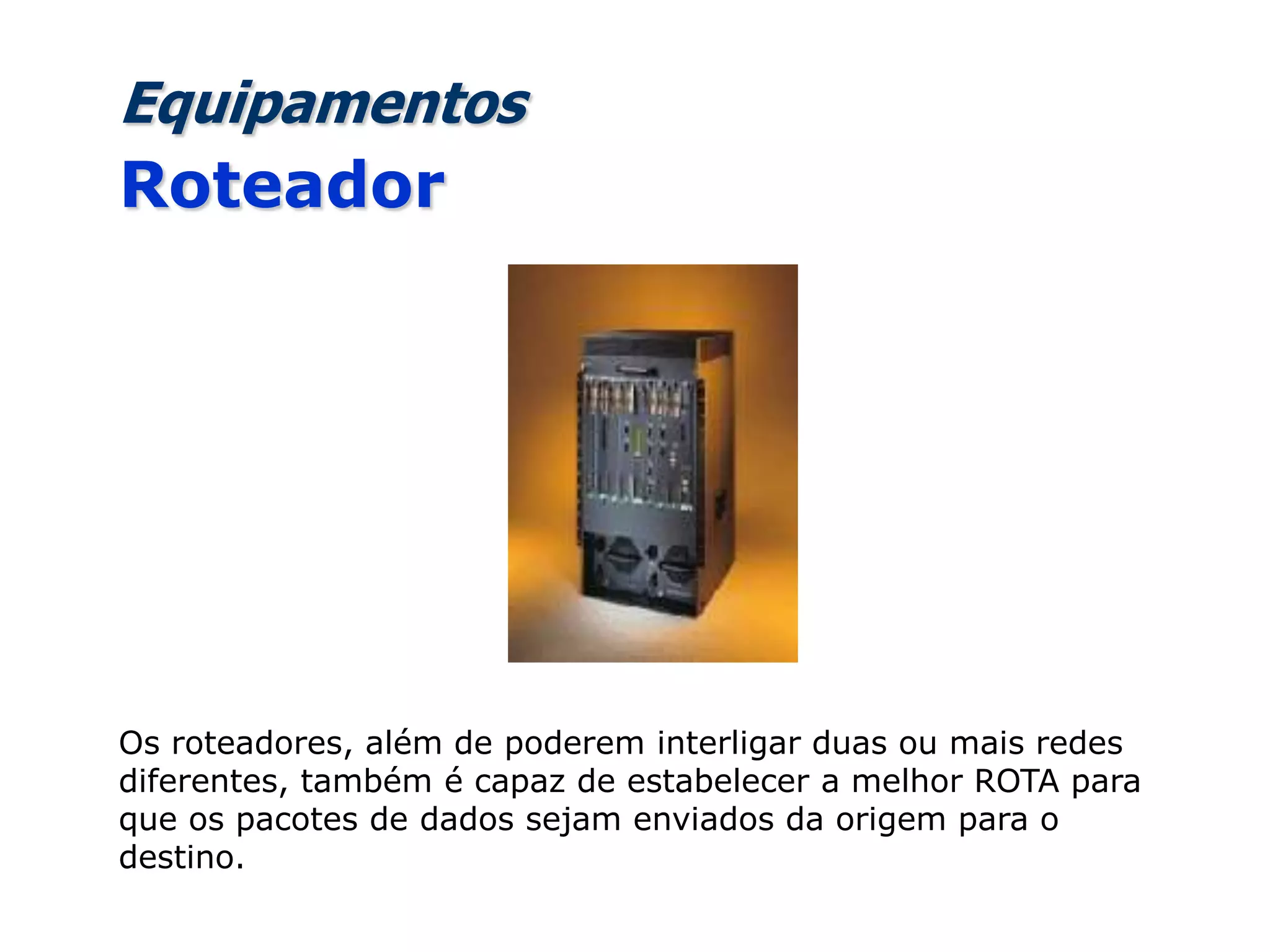

22. Equipamentos
Roteador
Os roteadores, além de poderem interligar duas ou mais redes
diferentes, também é capaz de estabelecer a melhor ROTA para
que os pacotes de dados sejam enviados da origem para o
destino.

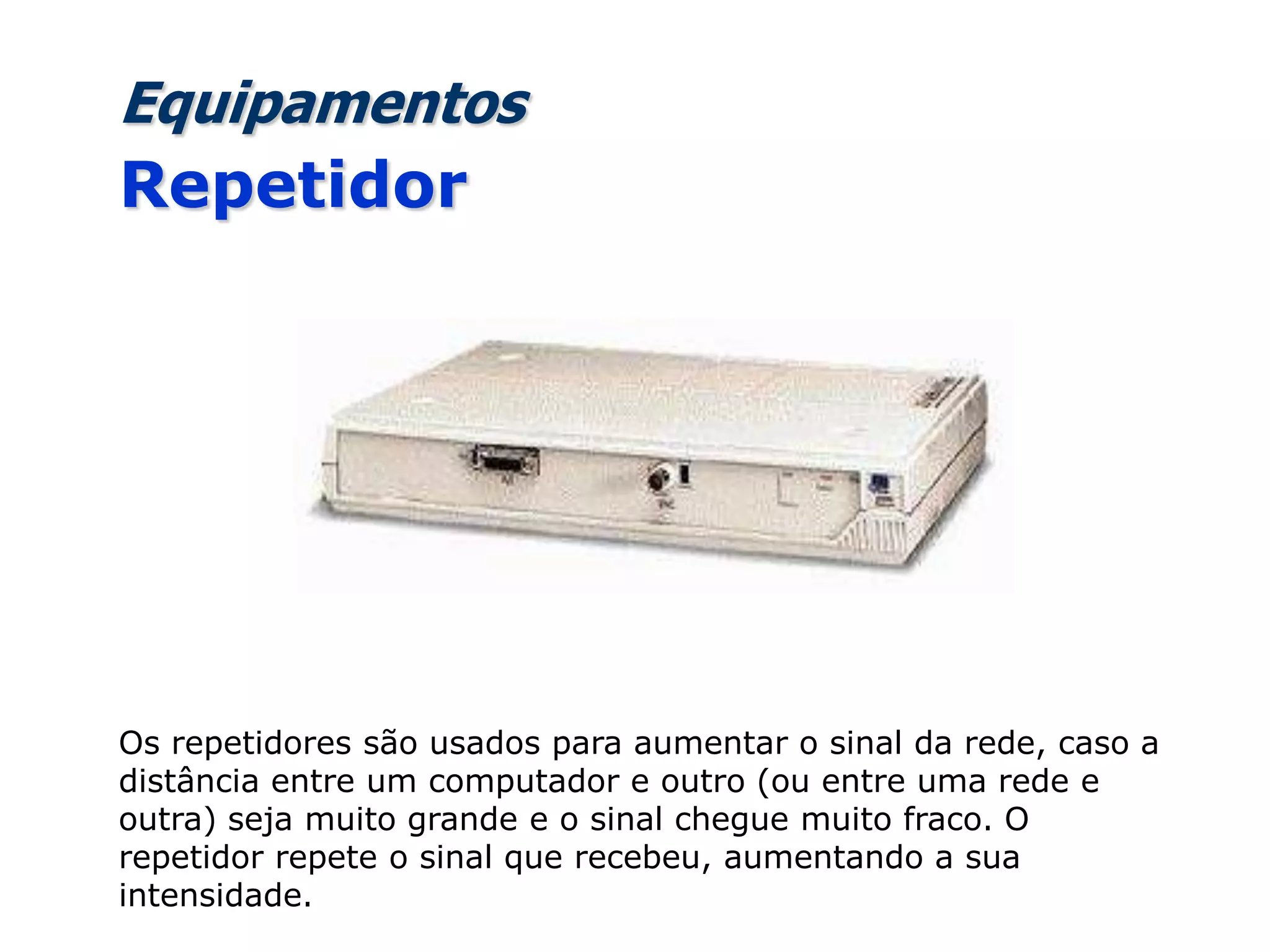

23. Equipamentos

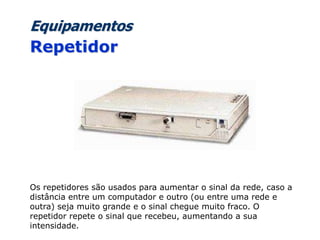

Repetidor
Os repetidores são usados para aumentar o sinal da rede, caso a
distância entre um computador e outro (ou entre uma rede e
outra) seja muito grande e o sinal chegue muito fraco. O
repetidor repete o sinal que recebeu, aumentando a sua
intensidade.

24. Equipamentos

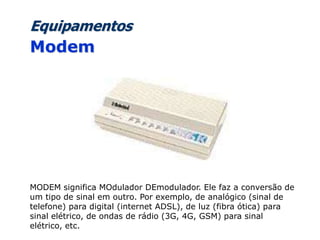

Modem
MODEM significa MOdulador DEmodulador. Ele faz a conversão de
um tipo de sinal em outro. Por exemplo, de analógico (sinal de
telefone) para digital (internet ADSL), de luz (fibra ótica) para
sinal elétrico, de ondas de rádio (3G, 4G, GSM) para sinal
elétrico, etc.

25. Meios de Transmissão
• Cabo coaxial
• Par trançado
• UTP (SEM BLINDAGEM)
• STP (BLINDADO)
• Fibra óptica
•Conexões sem fio (Wireless)

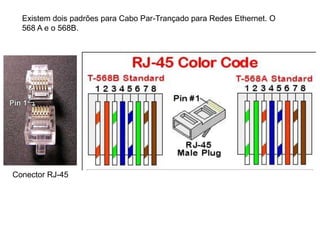

26. Existem dois padrões para Cabo Par-Trançado para Redes Ethernet. O
568 A e o 568B.
Conector RJ-45

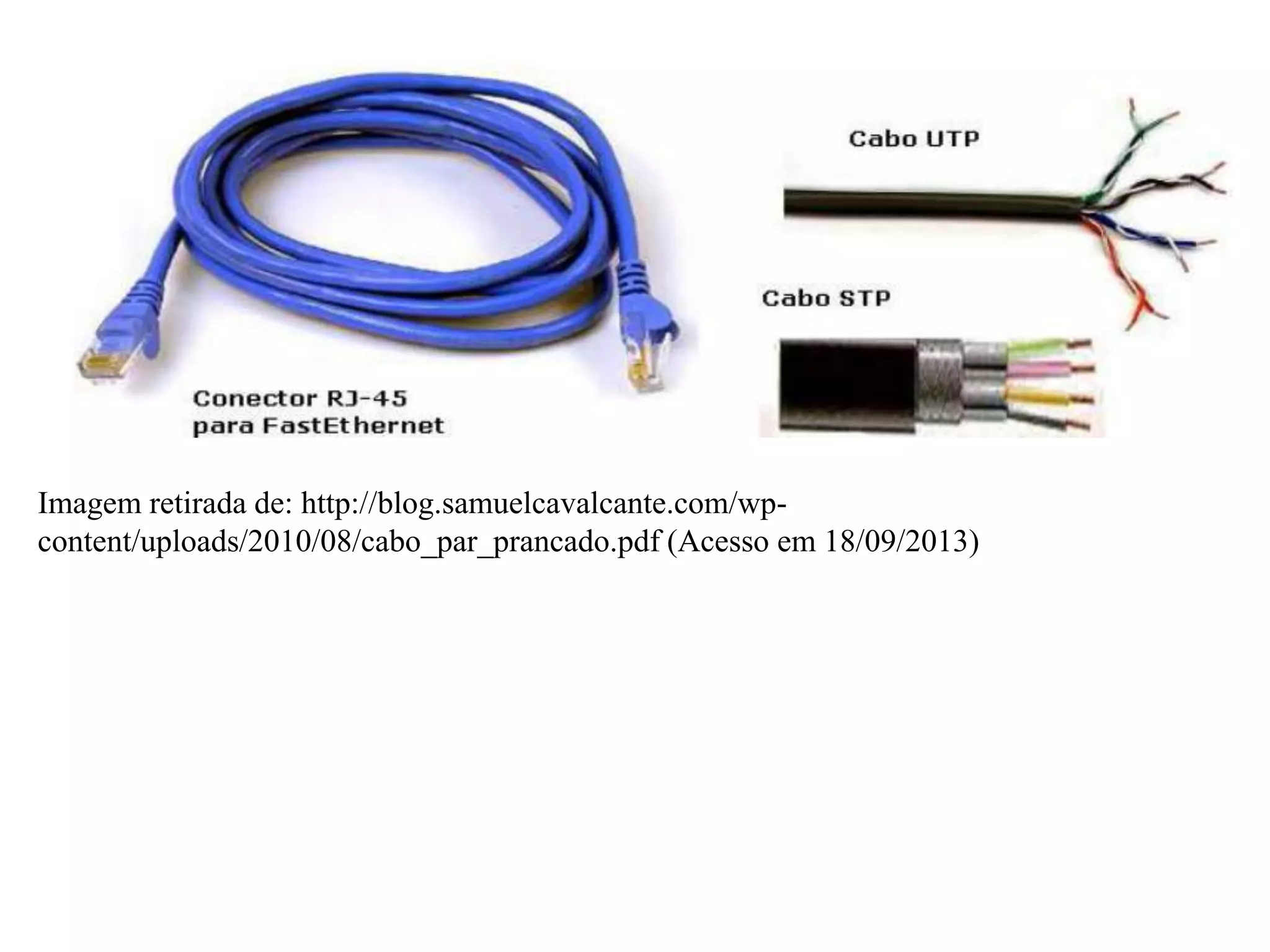

27. Imagem retirada de: http://blog.samuelcavalcante.com/wp-
content/uploads/2010/08/cabo_par_prancado.pdf (Acesso em 18/09/2013)

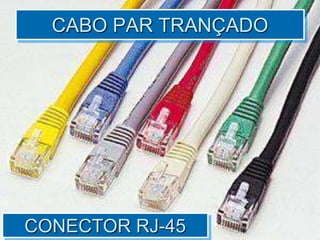

28. CONECTOR RJ-45
CABO PAR TRANÇADO

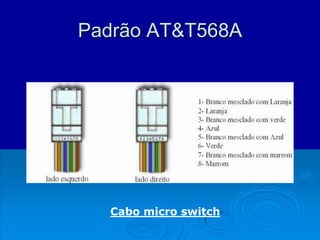

29. Padrão AT&T568A
Cabo micro switch

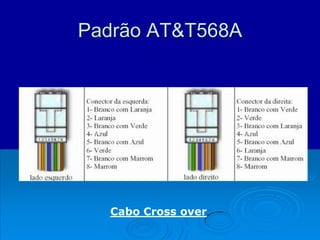

30. Padrão AT&T568A
Cabo Cross over

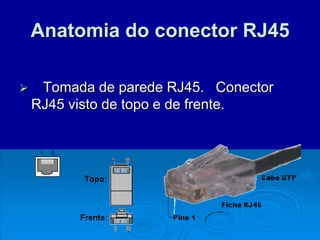

31. Anatomia do conector RJ45
 Tomada de parede RJ45. Conector
RJ45 visto de topo e de frente.

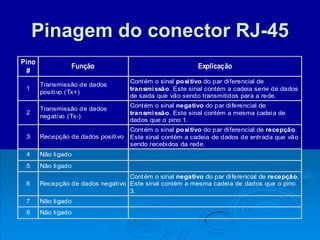

32. Pinagem do conector RJ-45
Pino
#
Função Explicação
1
Transmissão de dados
positivo (Tx+)
Contém o sinal positivo do par diferencial de
transmissão. Este sinal contém a cadeia serie de dados
de saida que vão sendo transmitidos para a rede.
2
Transmissão de dados
negativo (Tx-)
Contém o sinal negativo do par diferencial de
transmissão. Este sinal contém a mesma cadeia de
dados que o pino 1.
3 Recepção de dados positivo
Contém o sinal positivo do par diferencial de recepção.
Este sinal contém a cadeia de dados de entrada que vão
sendo recebidos da rede.
4 Não ligado
5 Não ligado
6 Recepção de dados negativo
Contém o sinal negativo do par diferencial de recepção.
Este sinal contém a mesma cadeia de dados que o pino
3.
7 Não ligado
8 Não ligado

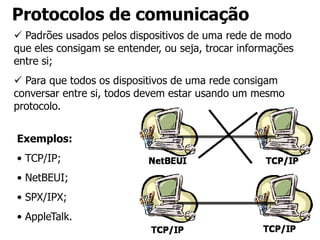

33. Protocolos de comunicação
 Padrões usados pelos dispositivos de uma rede de modo
que eles consigam se entender, ou seja, trocar informações
entre si;
 Para que todos os dispositivos de uma rede consigam
conversar entre si, todos devem estar usando um mesmo
protocolo.
Exemplos:
• TCP/IP;
• NetBEUI;
• SPX/IPX;
• AppleTalk.

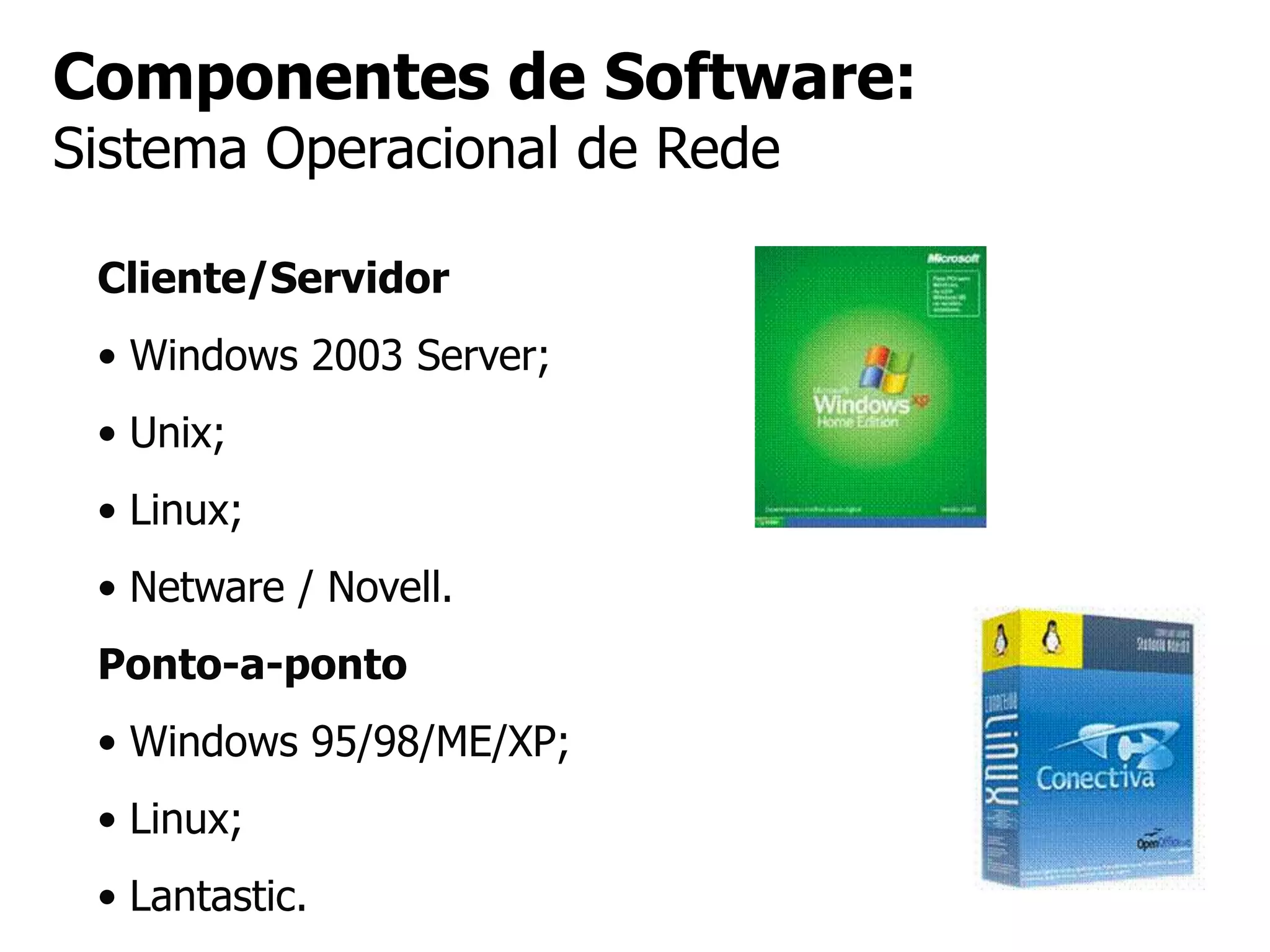

34. Componentes de Software:
Sistema Operacional de Rede
Cliente/Servidor
• Windows 2003 Server;
• Unix;
• Linux;
• Netware / Novell.
Ponto-a-ponto
• Windows 95/98/ME/XP;
• Linux;
• Lantastic.

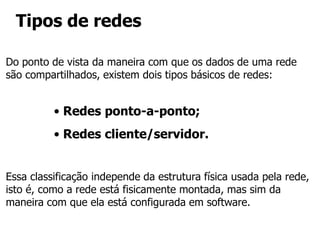

35. Tipos de redes
• Redes ponto-a-ponto;
• Redes cliente/servidor.
Do ponto de vista da maneira com que os dados de uma rede
são compartilhados, existem dois tipos básicos de redes:
Essa classificação independe da estrutura física usada pela rede,
isto é, como a rede está fisicamente montada, mas sim da
maneira com que ela está configurada em software.

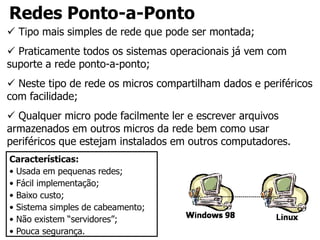

36. Redes Ponto-a-Ponto
 Tipo mais simples de rede que pode ser montada;
 Praticamente todos os sistemas operacionais já vem com
suporte a rede ponto-a-ponto;
 Neste tipo de rede os micros compartilham dados e periféricos
com facilidade;
 Qualquer micro pode facilmente ler e escrever arquivos
armazenados em outros micros da rede bem como usar
periféricos que estejam instalados em outros computadores.
Características:
• Usada em pequenas redes;
• Fácil implementação;
• Baixo custo;
• Sistema simples de cabeamento;
• Não existem “servidores”;
• Pouca segurança.

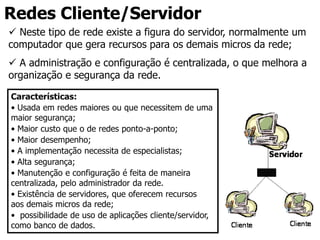

37. Redes Cliente/Servidor
 Neste tipo de rede existe a figura do servidor, normalmente um
computador que gera recursos para os demais micros da rede;
 A administração e configuração é centralizada, o que melhora a
organização e segurança da rede.
Características:
• Usada em redes maiores ou que necessitem de uma
maior segurança;
• Maior custo que o de redes ponto-a-ponto;
• Maior desempenho;
• A implementação necessita de especialistas;
• Alta segurança;
• Manutenção e configuração é feita de maneira
centralizada, pelo administrador da rede.
• Existência de servidores, que oferecem recursos
aos demais micros da rede;
• possibilidade de uso de aplicações cliente/servidor,
como banco de dados.

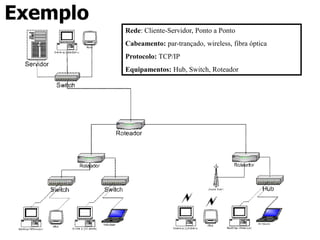

38. Exemplo
Rede: Cliente-Servidor, Ponto a Ponto
Cabeamento: par-trançado, wireless, fibra óptica
Protocolo: TCP/IP
Equipamentos: Hub, Switch, Roteador

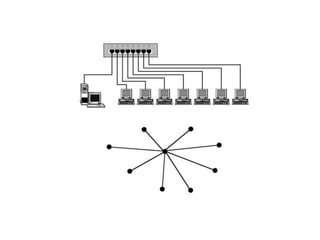

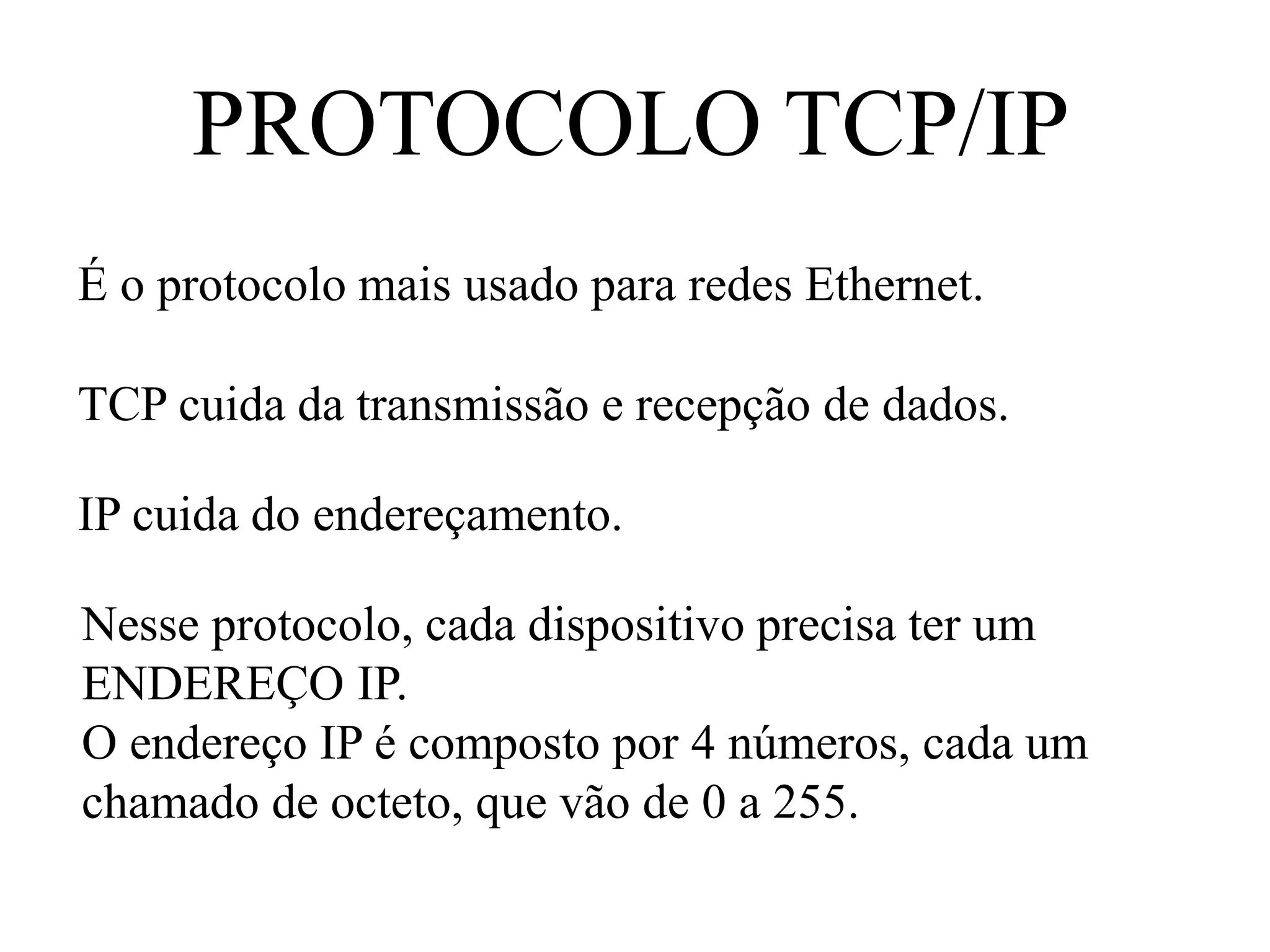

40. PROTOCOLO TCP/IP
É o protocolo mais usado para redes Ethernet.
TCP cuida da transmissão e recepção de dados.
IP cuida do endereçamento.
Nesse protocolo, cada dispositivo precisa ter um
ENDEREÇO IP.
O endereço IP é composto por 4 números, cada um
chamado de octeto, que vão de 0 a 255.

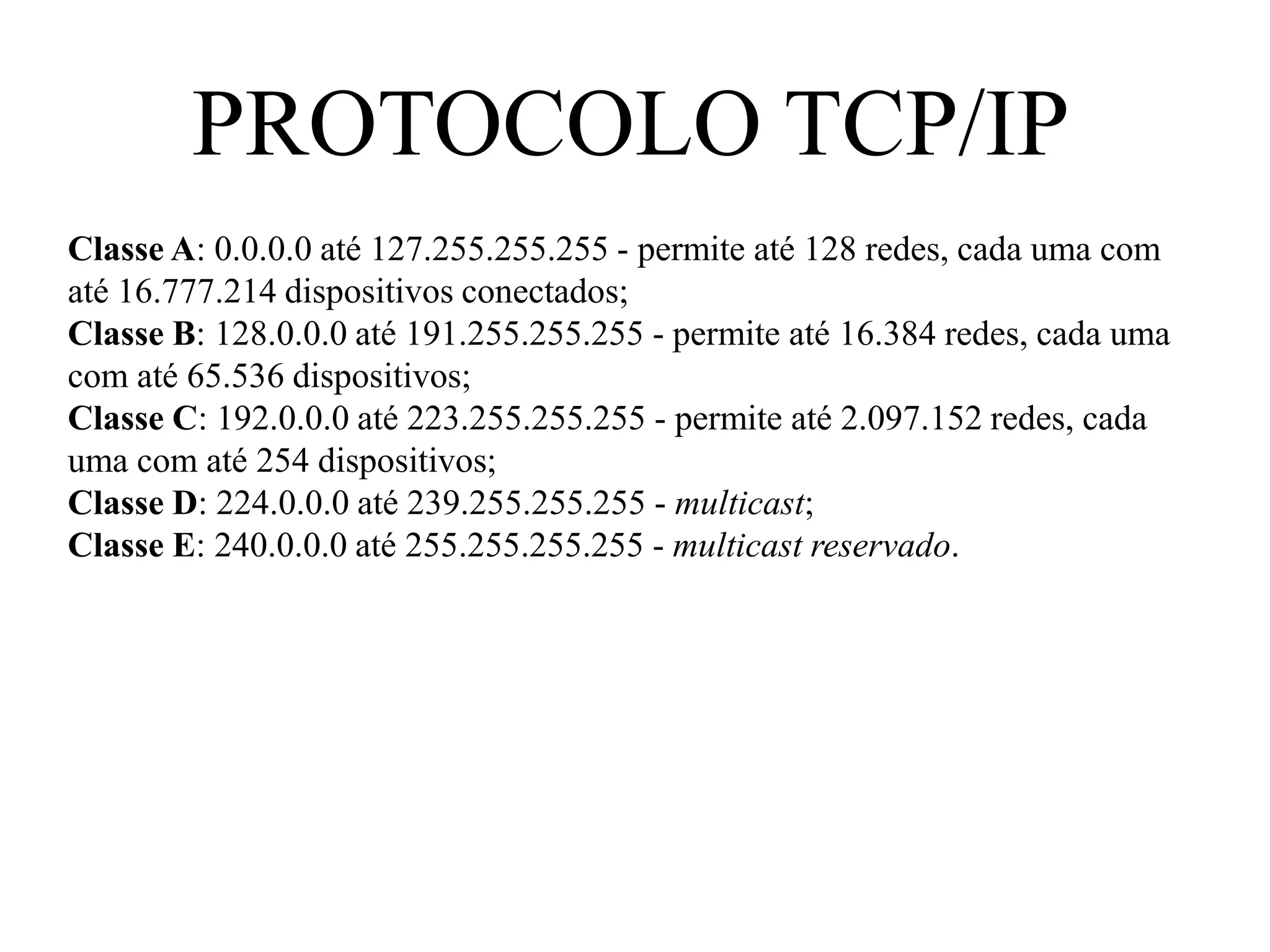

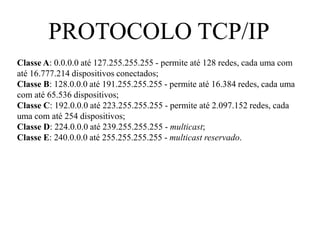

41. PROTOCOLO TCP/IP
Classe A: 0.0.0.0 até 127.255.255.255 - permite até 128 redes, cada uma com
até 16.777.214 dispositivos conectados;
Classe B: 128.0.0.0 até 191.255.255.255 - permite até 16.384 redes, cada uma
com até 65.536 dispositivos;
Classe C: 192.0.0.0 até 223.255.255.255 - permite até 2.097.152 redes, cada
uma com até 254 dispositivos;
Classe D: 224.0.0.0 até 239.255.255.255 - multicast;
Classe E: 240.0.0.0 até 255.255.255.255 - multicast reservado.

42. PROTOCOLO TCP/IP
Endereços IP privados
Há conjuntos de endereços das classes A, B e C que são privados. Isto significa
que eles não podem ser utilizados na internet, sendo reservados para aplicações
locais. São, essencialmente, estes:
- Classe A: 10.0.0.0 à 10.255.255.255;
- Classe B: 172.16.0.0 à 172.31.255.255;
- Classe C: 192.168.0.0 à 192.168.255.255.
