O documento descreve o protocolo DHCP, explicando que ele permite a configuração dinâmica de hosts em uma rede fornecendo endereços IP, máscaras de sub-rede e outras configurações. O funcionamento do DHCP ocorre em quatro fases: Discovery, Lease Offer, Request e Lease ACK. O documento também detalha comandos e capturas de pacotes DHCP.

1. Protocolo DHCP – Noções básicas
Dynamic Host Configuration Protocol
RFC 2131
Bóson Treinamentos 2014
Fábio dos Reis

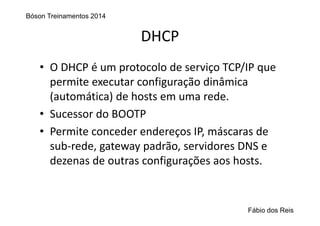

2. DHCP
• O DHCP é um protocolo de serviço TCP/IP que
permite executar configuração dinâmica
(automática) de hosts em uma rede.
• Sucessor do BOOTP
• Permite conceder endereços IP, máscaras de
sub‐rede, gateway padrão, servidores DNS e
dezenas de outras configurações aos hosts.
Bóson Treinamentos 2014
Fábio dos Reis

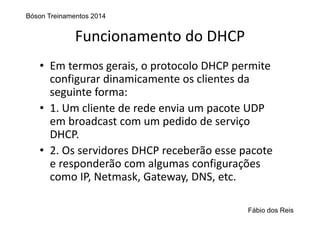

3. Funcionamento do DHCP
• Em termos gerais, o protocolo DHCP permite
configurar dinamicamente os clientes da
seguinte forma:
• 1. Um cliente de rede envia um pacote UDP
em broadcast com um pedido de serviço
DHCP.
• 2. Os servidores DHCP receberão esse pacote
e responderão com algumas configurações
como IP, Netmask, Gateway, DNS, etc.
Bóson Treinamentos 2014
Fábio dos Reis

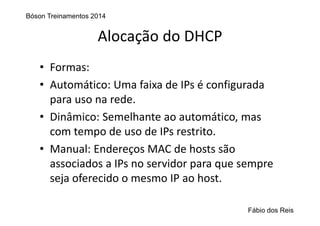

4. Alocação do DHCP
• Formas:
• Automático: Uma faixa de IPs é configurada
para uso na rede.
• Dinâmico: Semelhante ao automático, mas
com tempo de uso de IPs restrito.
• Manual: Endereços MAC de hosts são
associados a IPs no servidor para que sempre
seja oferecido o mesmo IP ao host.
Bóson Treinamentos 2014
Fábio dos Reis

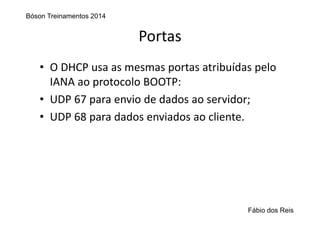

5. Portas
• O DHCP usa as mesmas portas atribuídas pelo
IANA ao protocolo BOOTP:
• UDP 67 para envio de dados ao servidor;
• UDP 68 para dados enviados ao cliente.
Bóson Treinamentos 2014
Fábio dos Reis

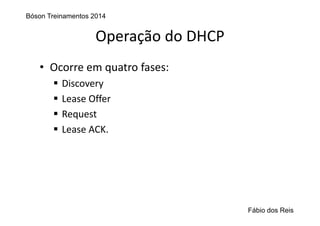

6. Operação do DHCP
• Ocorre em quatro fases:
 Discovery
 Lease Offer
 Request
 Lease ACK.
Bóson Treinamentos 2014
Fábio dos Reis

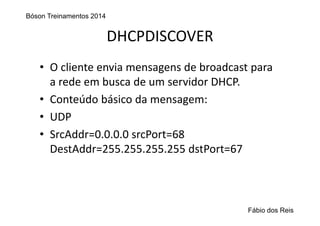

7. DHCPDISCOVER
• O cliente envia mensagens de broadcast para
a rede em busca de um servidor DHCP.
• Conteúdo básico da mensagem:
• UDP
• SrcAddr=0.0.0.0 srcPort=68
DestAddr=255.255.255.255 dstPort=67
Bóson Treinamentos 2014
Fábio dos Reis

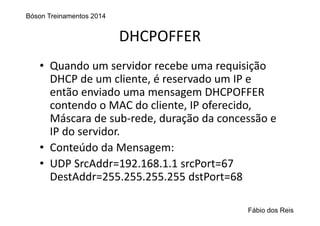

8. DHCPOFFER
• Quando um servidor recebe uma requisição
DHCP de um cliente, é reservado um IP e
então enviado uma mensagem DHCPOFFER
contendo o MAC do cliente, IP oferecido,
Máscara de sub‐rede, duração da concessão e
IP do servidor.
• Conteúdo da Mensagem:
• UDP SrcAddr=192.168.1.1 srcPort=67
DestAddr=255.255.255.255 dstPort=68
Bóson Treinamentos 2014
Fábio dos Reis

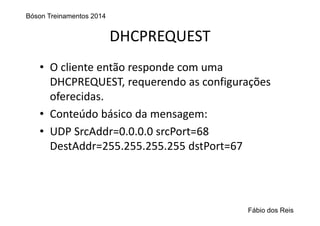

9. DHCPREQUEST
• O cliente então responde com uma
DHCPREQUEST, requerendo as configurações
oferecidas.
• Conteúdo básico da mensagem:
• UDP SrcAddr=0.0.0.0 srcPort=68
DestAddr=255.255.255.255 dstPort=67
Bóson Treinamentos 2014
Fábio dos Reis

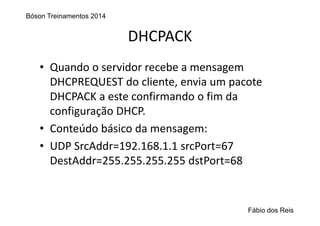

10. DHCPACK
• Quando o servidor recebe a mensagem
DHCPREQUEST do cliente, envia um pacote
DHCPACK a este confirmando o fim da
configuração DHCP.
• Conteúdo básico da mensagem:
• UDP SrcAddr=192.168.1.1 srcPort=67
DestAddr=255.255.255.255 dstPort=68
Bóson Treinamentos 2014
Fábio dos Reis

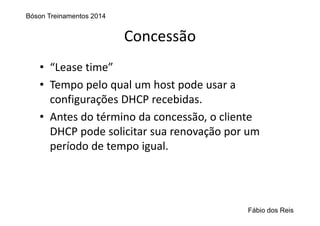

11. Concessão
• “Lease time”
• Tempo pelo qual um host pode usar a
configurações DHCP recebidas.
• Antes do término da concessão, o cliente
DHCP pode solicitar sua renovação por um
período de tempo igual.
Bóson Treinamentos 2014
Fábio dos Reis

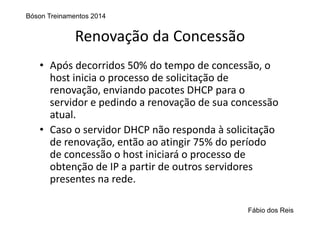

12. Renovação da Concessão
• Após decorridos 50% do tempo de concessão, o
host inicia o processo de solicitação de
renovação, enviando pacotes DHCP para o
servidor e pedindo a renovação de sua concessão
atual.
• Caso o servidor DHCP não responda à solicitação
de renovação, então ao atingir 75% do período
de concessão o host iniciará o processo de
obtenção de IP a partir de outros servidores
presentes na rede.
Bóson Treinamentos 2014
Fábio dos Reis

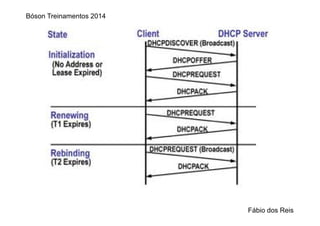

13. Bóson Treinamentos 2014
Fábio dos Reis

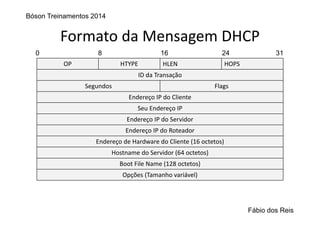

14. Formato da Mensagem DHCP
OP HTYPE HLEN HOPS
ID da Transação
Segundos Flags
Endereço IP do Cliente
Seu Endereço IP
Endereço IP do Servidor
Endereço IP do Roteador
Endereço de Hardware do Cliente (16 octetos)
Hostname do Servidor (64 octetos)
Boot File Name (128 octetos)
Opções (Tamanho variável)
0 8 16 24 31
Bóson Treinamentos 2014
Fábio dos Reis

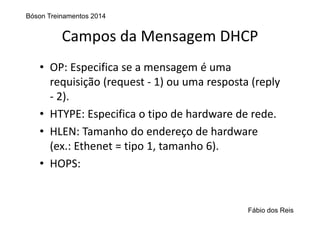

15. Campos da Mensagem DHCP
• OP: Especifica se a mensagem é uma
requisição (request ‐ 1) ou uma resposta (reply
‐ 2).
• HTYPE: Especifica o tipo de hardware de rede.
• HLEN: Tamanho do endereço de hardware
(ex.: Ethenet = tipo 1, tamanho 6).
• HOPS:
Bóson Treinamentos 2014
Fábio dos Reis

16. Campos da Mensagem DHCP
• ID da Transação: Contém um número inteiro
usado por máquinas sem HD para sincronizar
respostas com solicitações.
• Segundos: Número de segundos desde que o
cliente começou a inicializar.
• Endereço IP do Cliente: IP conhecido do
cliente.
• Endereço IP do Servidor e do Roteador:
endereços conhecidos dessas máquinas.
Bóson Treinamentos 2014
Fábio dos Reis

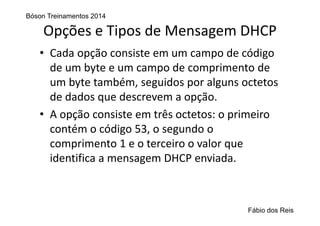

17. Opções e Tipos de Mensagem DHCP
• Cada opção consiste em um campo de código
de um byte e um campo de comprimento de
um byte também, seguidos por alguns octetos
de dados que descrevem a opção.
• A opção consiste em três octetos: o primeiro
contém o código 53, o segundo o
comprimento 1 e o terceiro o valor que
identifica a mensagem DHCP enviada.
Bóson Treinamentos 2014
Fábio dos Reis

18. Tipos de Mensagem DHCP
Código (53) Comprimento (1) Tipo (1 – 7)
0 8 16 23
Campo de Tipo Tipo de Mensagem DHCP
1 DHCPDISCOVER
2 DHCPOFFER
3 DHCPREQUEST
4 DHCPDECLINE
5 DHCPACK
6 DHCPNACK
7 DHCPRELEASE
Bóson Treinamentos 2014
Fábio dos Reis

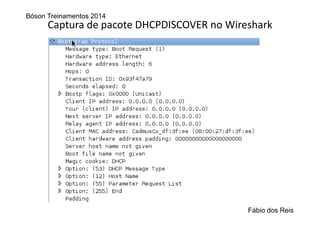

19. Captura de pacote DHCPDISCOVER no Wireshark
Bóson Treinamentos 2014
Fábio dos Reis

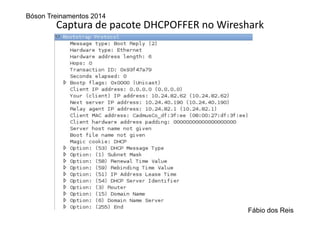

20. Captura de pacote DHCPOFFER no Wireshark
Bóson Treinamentos 2014
Fábio dos Reis

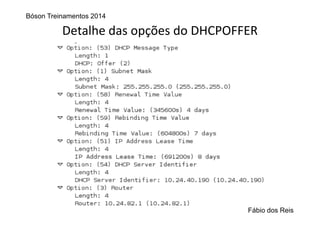

21. Detalhe das opções do DHCPOFFER
Bóson Treinamentos 2014
Fábio dos Reis

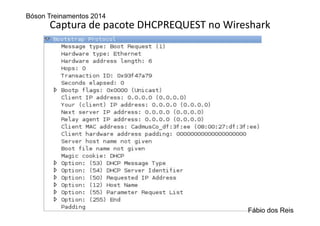

22. Captura de pacote DHCPREQUEST no Wireshark
Bóson Treinamentos 2014
Fábio dos Reis

23. DHCPREQUEST – Detalhe das opções
Bóson Treinamentos 2014
Fábio dos Reis

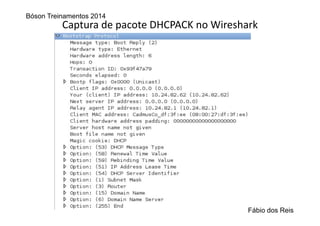

24. Captura de pacote DHCPACK no Wireshark
Bóson Treinamentos 2014
Fábio dos Reis

25. APIPA
• Endereço IP de auto‐configuração de hosts.
• Trata‐se de endereços da faixa 169.254.0.0
• Caso um host esteja utilizando um endereço
dessa faixa, provavelmente trata‐se de
problemas com o servidor DHCP.
Bóson Treinamentos 2014
Fábio dos Reis

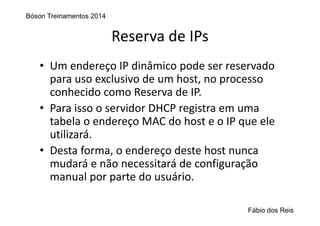

26. Reserva de IPs
• Um endereço IP dinâmico pode ser reservado
para uso exclusivo de um host, no processo
conhecido como Reserva de IP.
• Para isso o servidor DHCP registra em uma
tabela o endereço MAC do host e o IP que ele
utilizará.
• Desta forma, o endereço deste host nunca
mudará e não necessitará de configuração
manual por parte do usuário.
Bóson Treinamentos 2014
Fábio dos Reis

27. Escopo DHCP
• Um escopo DHCP nada mais é do que a faixa
de IPs que serão distribuídos a uma sub‐rede
em particular, mais uma máscara de sub‐rede.
• Exemplo:
• Faixa ‐> 192.168.10.100 a 192.168.10.200,
com máscara de sub‐rede 255.255.255.0.
• Cada sub‐rede terá seu próprio escopo DHCP.
Bóson Treinamentos 2014
Fábio dos Reis

28. Comandos DHCP (Windows)
• ipconfig /release
– Libera o endereço IP utilizado no adaptador de
rede do host; equivale a terminar a concessão. O
host fica sem IP.
• ipconfig /renew
– Renova as configurações IP do host com a
solicitação a um servidor. O host receberá um
novo endereço IP (pode ser o mesmo usado
anteriormente).
Bóson Treinamentos 2014
Fábio dos Reis
