O documento discute os conceitos fundamentais de redes de computadores, incluindo topologias de rede, tipos de cabos, protocolos e tipos de servidores. Ele também descreve os estágios da informatização e como as redes permitem compartilhamento de dados e recursos entre computadores.

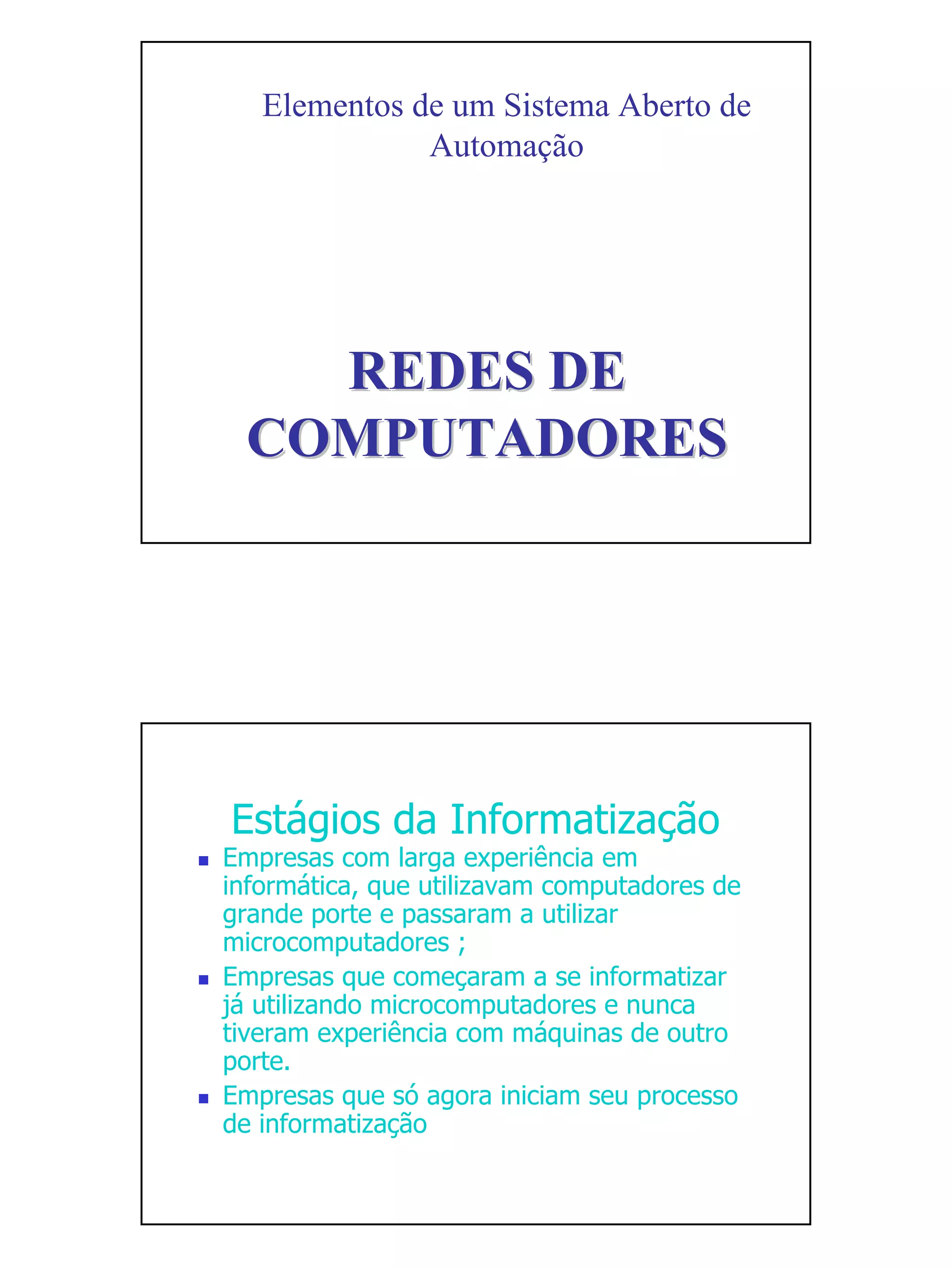

1. Elementos de um Sistema Aberto de
Automação
REDES DE
COMPUTADORES
Estágios da Informatização
Empresas com larga experiência em
informática, que utilizavam computadores de
grande porte e passaram a utilizar
microcomputadores ;
Empresas que começaram a se informatizar
já utilizando microcomputadores e nunca
tiveram experiência com máquinas de outro
porte.
Empresas que só agora iniciam seu processo
de informatização

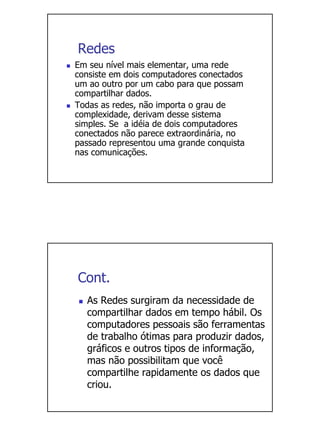

2. Redes
Em seu nível mais elementar, uma rede
consiste em dois computadores conectados
um ao outro por um cabo para que possam
compartilhar dados.
Todas as redes, não importa o grau de
complexidade, derivam desse sistema
simples. Se a idéia de dois computadores
conectados não parece extraordinária, no
passado representou uma grande conquista
nas comunicações.
Cont.
As Redes surgiram da necessidade de
compartilhar dados em tempo hábil. Os
computadores pessoais são ferramentas
de trabalho ótimas para produzir dados,
gráficos e outros tipos de informação,
mas não possibilitam que você
compartilhe rapidamente os dados que
criou.

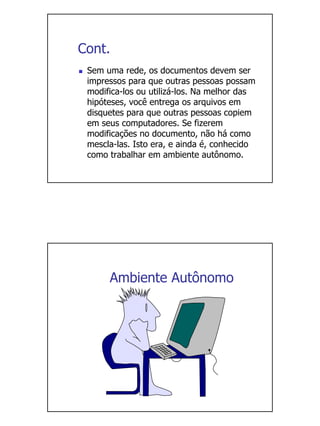

3. Cont.
Sem uma rede, os documentos devem ser
impressos para que outras pessoas possam
modifica-los ou utilizá-los. Na melhor das
hipóteses, você entrega os arquivos em
disquetes para que outras pessoas copiem
em seus computadores. Se fizerem
modificações no documento, não há como
mescla-las. Isto era, e ainda é, conhecido
como trabalhar em ambiente autônomo.
Ambiente Autônomo

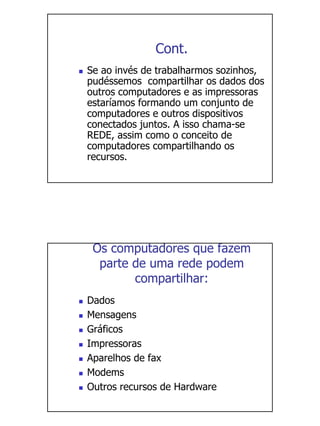

4. Cont.
Se ao invés de trabalharmos sozinhos,
pudéssemos compartilhar os dados dos
outros computadores e as impressoras
estaríamos formando um conjunto de
computadores e outros dispositivos
conectados juntos. A isso chama-se
REDE, assim como o conceito de
computadores compartilhando os
recursos.
Os computadores que fazem
parte de uma rede podem
compartilhar:
Dados
Mensagens
Gráficos
Impressoras
Aparelhos de fax
Modems
Outros recursos de Hardware

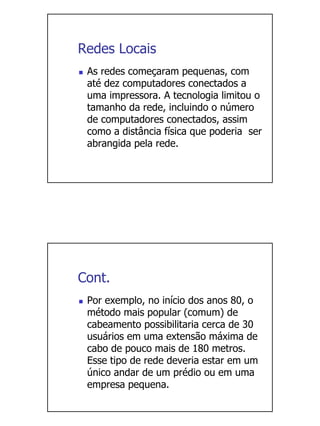

5. Redes Locais
As redes começaram pequenas, com
até dez computadores conectados a
uma impressora. A tecnologia limitou o
tamanho da rede, incluindo o número
de computadores conectados, assim
como a distância física que poderia ser
abrangida pela rede.
Cont.
Por exemplo, no início dos anos 80, o
método mais popular (comum) de
cabeamento possibilitaria cerca de 30
usuários em uma extensão máxima de
cabo de pouco mais de 180 metros.
Esse tipo de rede deveria estar em um
único andar de um prédio ou em uma
empresa pequena.

6. Cont.
Atualmente, para empresas muito pequenas,
essa configuração ainda é adequada. Esse
tipo de rede, dentro de uma área limitada,
chama-se rede local (LAN).
A medida que o alcance geográfico da rede
aumenta com a conexão de usuários em
cidades ou estados diferentes, a LAN torna-se
uma rede de longa distância (MAN, WAN). O
número de usuário agora pode aumentar de
Dez para Milhares.
Podemos então classificar as
redes locais em três tipos:
LAN - Local área Network (Abrangência no
espaço físico de um ou mais prédios).
MAN - Metropolitan área Network
(Abrangência no espaço físico de uma
cidade).
WAN - Wide área Network (Abrangência no
espaço de vários municípios ou países).

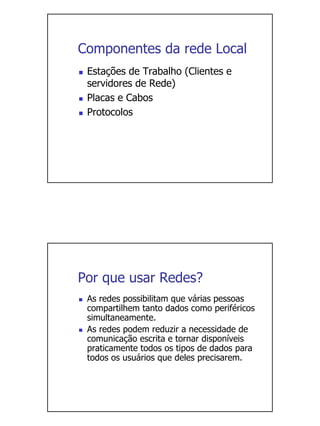

7. Componentes da rede Local
Estações de Trabalho (Clientes e
servidores de Rede)
Placas e Cabos
Protocolos
Por que usar Redes?
As redes possibilitam que várias pessoas
compartilhem tanto dados como periféricos
simultaneamente.
As redes podem reduzir a necessidade de
comunicação escrita e tornar disponíveis
praticamente todos os tipos de dados para
todos os usuários que deles precisarem.

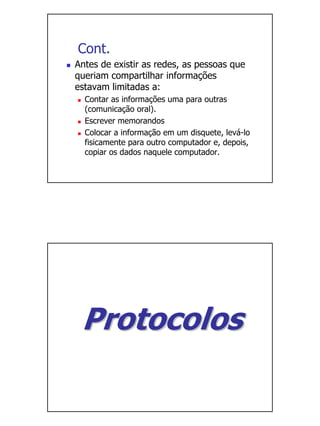

8. Cont.
Antes de existir as redes, as pessoas que
queriam compartilhar informações
estavam limitadas a:
Contar as informações uma para outras
(comunicação oral).
Escrever memorandos
Colocar a informação em um disquete, levá-lo
fisicamente para outro computador e, depois,
copiar os dados naquele computador.
Protocolos

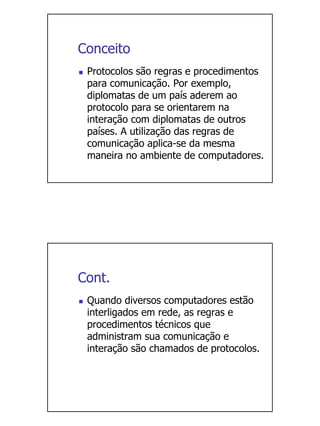

9. Conceito
Protocolos são regras e procedimentos
para comunicação. Por exemplo,
diplomatas de um país aderem ao
protocolo para se orientarem na
interação com diplomatas de outros
países. A utilização das regras de
comunicação aplica-se da mesma
maneira no ambiente de computadores.
Cont.
Quando diversos computadores estão
interligados em rede, as regras e
procedimentos técnicos que
administram sua comunicação e
interação são chamados de protocolos.

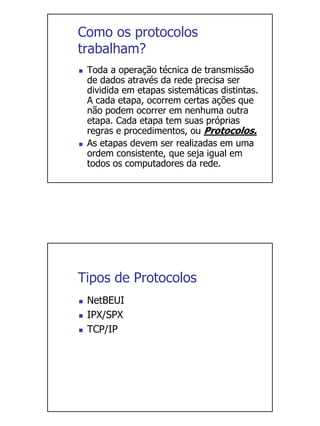

10. Como os protocolos
trabalham?
Toda a operação técnica de transmissão
de dados através da rede precisa ser
dividida em etapas sistemáticas distintas.
A cada etapa, ocorrem certas ações que
não podem ocorrer em nenhuma outra
etapa. Cada etapa tem suas próprias
regras e procedimentos, ou Protocolos.
As etapas devem ser realizadas em uma
ordem consistente, que seja igual em
todos os computadores da rede.
Tipos de Protocolos
NetBEUI
IPX/SPX
TCP/IP

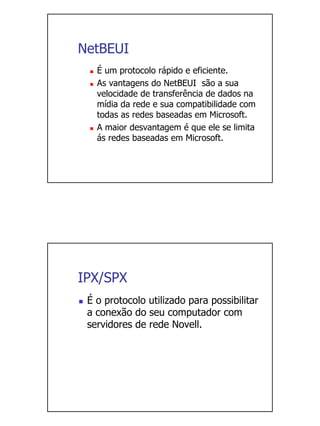

11. NetBEUI
É um protocolo rápido e eficiente.
As vantagens do NetBEUI são a sua
velocidade de transferência de dados na
mídia da rede e sua compatibilidade com
todas as redes baseadas em Microsoft.
A maior desvantagem é que ele se limita
ás redes baseadas em Microsoft.
IPX/SPX
É o protocolo utilizado para possibilitar
a conexão do seu computador com
servidores de rede Novell.

12. TCP/IP
Protocolo de Controle de
Transmissão/Protocolo Internet (
TCP/IP )
Tornou-se o protocolo padrão utilizado
para interoperabilidade entre muitos
tipos diferentes de computadores. Essa
interoperabilidade é uma das vantagens
principais do TCP/IP.
Cont.
Quase todas as redes suportam o
TCP/IP como protocolo. O TCP/IP é
normalmente utilizado como o protocolo
de interconexão de rede.
Devido á sua popularidade, o TCP/IP
tornou-se o verdadeiro padrão (padrão
de facto) para interconexão de rede.

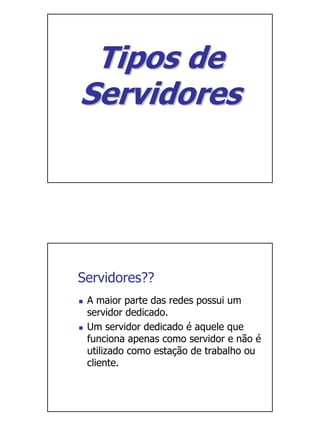

13. Tipos de
Servidores
Servidores??
A maior parte das redes possui um
servidor dedicado.
Um servidor dedicado é aquele que
funciona apenas como servidor e não é
utilizado como estação de trabalho ou
cliente.

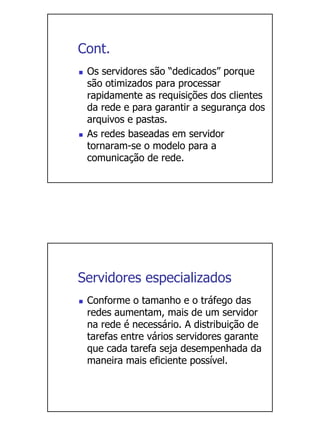

14. Cont.
Os servidores são “dedicados” porque
são otimizados para processar
rapidamente as requisições dos clientes
da rede e para garantir a segurança dos
arquivos e pastas.
As redes baseadas em servidor
tornaram-se o modelo para a
comunicação de rede.
Servidores especializados
Conforme o tamanho e o tráfego das
redes aumentam, mais de um servidor
na rede é necessário. A distribuição de
tarefas entre vários servidores garante
que cada tarefa seja desempenhada da
maneira mais eficiente possível.

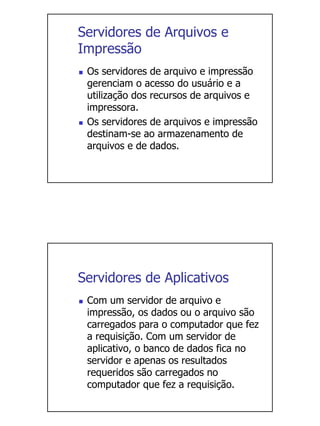

15. Servidores de Arquivos e
Impressão
Os servidores de arquivo e impressão
gerenciam o acesso do usuário e a
utilização dos recursos de arquivos e
impressora.
Os servidores de arquivos e impressão
destinam-se ao armazenamento de
arquivos e de dados.
Servidores de Aplicativos
Com um servidor de arquivo e
impressão, os dados ou o arquivo são
carregados para o computador que fez
a requisição. Com um servidor de
aplicativo, o banco de dados fica no
servidor e apenas os resultados
requeridos são carregados no
computador que fez a requisição.

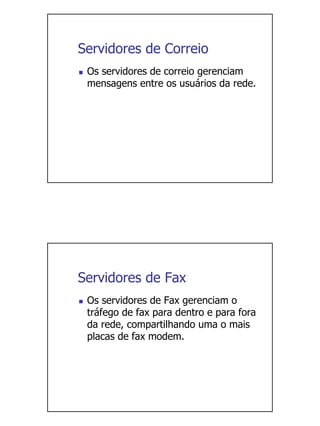

16. Servidores de Correio
Os servidores de correio gerenciam
mensagens entre os usuários da rede.
Servidores de Fax
Os servidores de Fax gerenciam o
tráfego de fax para dentro e para fora
da rede, compartilhando uma o mais
placas de fax modem.

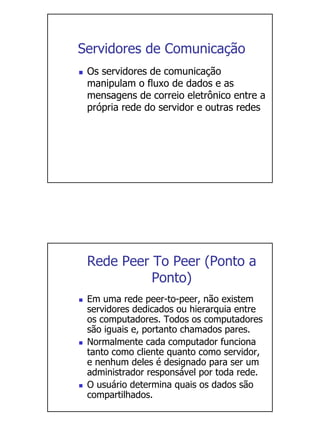

17. Servidores de Comunicação
Os servidores de comunicação
manipulam o fluxo de dados e as
mensagens de correio eletrônico entre a
própria rede do servidor e outras redes
Rede Peer To Peer (Ponto a
Ponto)
Em uma rede peer-to-peer, não existem
servidores dedicados ou hierarquia entre
os computadores. Todos os computadores
são iguais e, portanto chamados pares.
Normalmente cada computador funciona
tanto como cliente quanto como servidor,
e nenhum deles é designado para ser um
administrador responsável por toda rede.
O usuário determina quais os dados são
compartilhados.

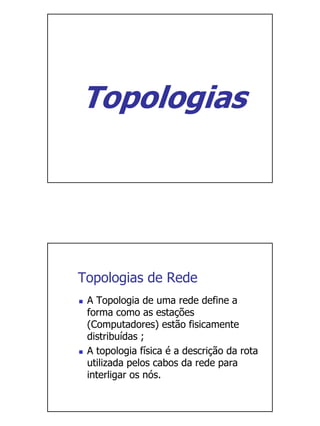

18. Topologias
Topologias de Rede
A Topologia de uma rede define a
forma como as estações
(Computadores) estão fisicamente
distribuídas ;
A topologia física é a descrição da rota
utilizada pelos cabos da rede para
interligar os nós.

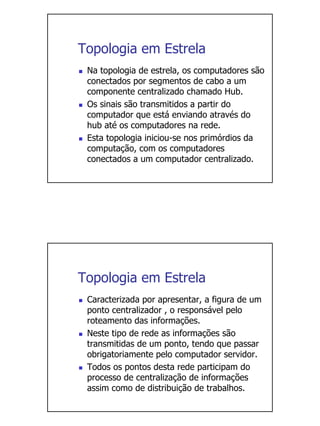

19. Topologia em Estrela
Na topologia de estrela, os computadores são
conectados por segmentos de cabo a um
componente centralizado chamado Hub.
Os sinais são transmitidos a partir do
computador que está enviando através do
hub até os computadores na rede.
Esta topologia iniciou-se nos primórdios da
computação, com os computadores
conectados a um computador centralizado.
Topologia em Estrela
Caracterizada por apresentar, a figura de um
ponto centralizador , o responsável pelo
roteamento das informações.
Neste tipo de rede as informações são
transmitidas de um ponto, tendo que passar
obrigatoriamente pelo computador servidor.
Todos os pontos desta rede participam do
processo de centralização de informações
assim como de distribuição de trabalhos.

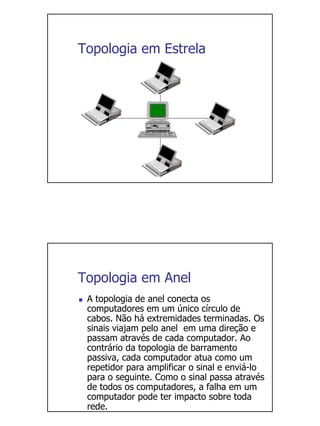

20. Topologia em Estrela
Topologia em Anel
A topologia de anel conecta os
computadores em um único círculo de
cabos. Não há extremidades terminadas. Os
sinais viajam pelo anel em uma direção e
passam através de cada computador. Ao
contrário da topologia de barramento
passiva, cada computador atua como um
repetidor para amplificar o sinal e enviá-lo
para o seguinte. Como o sinal passa através
de todos os computadores, a falha em um
computador pode ter impacto sobre toda
rede.

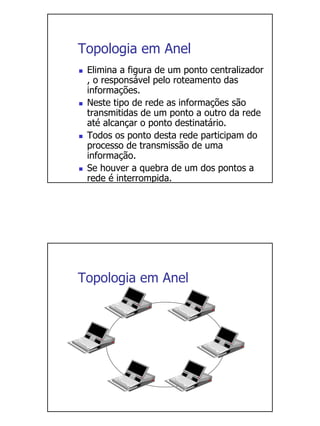

21. Topologia em Anel
Elimina a figura de um ponto centralizador
, o responsável pelo roteamento das
informações.
Neste tipo de rede as informações são
transmitidas de um ponto a outro da rede
até alcançar o ponto destinatário.
Todos os ponto desta rede participam do
processo de transmissão de uma
informação.
Se houver a quebra de um dos pontos a
rede é interrompida.
Topologia em Anel

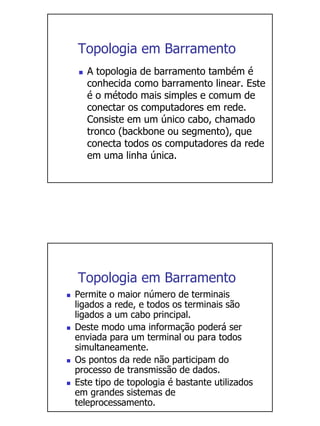

22. Topologia em Barramento
A topologia de barramento também é
conhecida como barramento linear. Este
é o método mais simples e comum de
conectar os computadores em rede.
Consiste em um único cabo, chamado
tronco (backbone ou segmento), que
conecta todos os computadores da rede
em uma linha única.
Topologia em Barramento
Permite o maior número de terminais
ligados a rede, e todos os terminais são
ligados a um cabo principal.
Deste modo uma informação poderá ser
enviada para um terminal ou para todos
simultaneamente.
Os pontos da rede não participam do
processo de transmissão de dados.
Este tipo de topologia é bastante utilizados
em grandes sistemas de
teleprocessamento.

23. Topologia em Barramento
Comparação
Tipos de Topologias Pontos Positivos Pontos
Negativos
Estrela - Mais tolerante a falhas - Maior custo de
- Fácil de instalar usuários instalação
- Monitoramento centralizado
Anel - Razoavelmente fácil de Se uma estação
(Token Ring) instalar para as outras
- Desempenho uniforme também param
- Requer menos cabos
Barramento - Simples e fácil de instalar A rede fica mais
- Requer menos cabos lenta em
- Fácil de entender períodos de uso
intenso

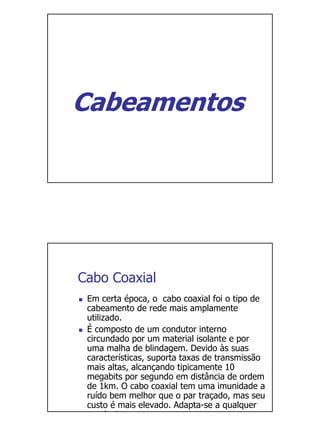

24. Cabeamentos
Cabo Coaxial
Em certa época, o cabo coaxial foi o tipo de
cabeamento de rede mais amplamente
utilizado.
É composto de um condutor interno
circundado por um material isolante e por
uma malha de blindagem. Devido às suas
características, suporta taxas de transmissão
mais altas, alcançando tipicamente 10
megabits por segundo em distância de ordem
de 1km. O cabo coaxial tem uma imunidade a
ruído bem melhor que o par traçado, mas seu
custo é mais elevado. Adapta-se a qualquer
t l i

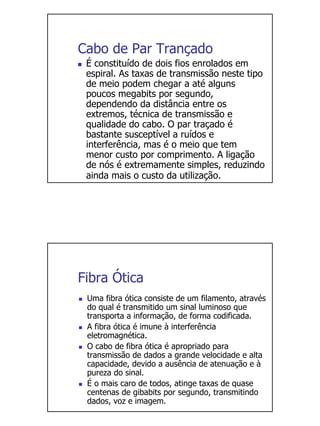

25. Cabo de Par Trançado
É constituído de dois fios enrolados em
espiral. As taxas de transmissão neste tipo
de meio podem chegar a até alguns
poucos megabits por segundo,
dependendo da distância entre os
extremos, técnica de transmissão e
qualidade do cabo. O par traçado é
bastante susceptível a ruídos e
interferência, mas é o meio que tem
menor custo por comprimento. A ligação
de nós é extremamente simples, reduzindo
ainda mais o custo da utilização.
Fibra Ótica
Uma fibra ótica consiste de um filamento, através
do qual é transmitido um sinal luminoso que
transporta a informação, de forma codificada.
A fibra ótica é imune à interferência
eletromagnética.
O cabo de fibra ótica é apropriado para
transmissão de dados a grande velocidade e alta
capacidade, devido a ausência de atenuação e à
pureza do sinal.
É o mais caro de todos, atinge taxas de quase
centenas de gibabits por segundo, transmitindo
dados, voz e imagem.

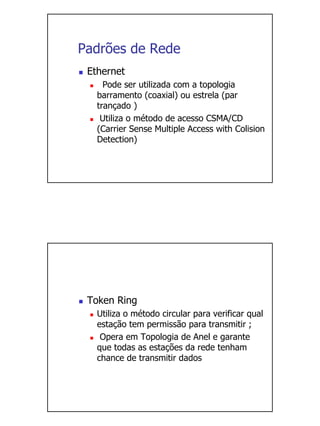

26. Padrões de Rede
Ethernet
Pode ser utilizada com a topologia
barramento (coaxial) ou estrela (par
trançado )
Utiliza o método de acesso CSMA/CD
(Carrier Sense Multiple Access with Colision
Detection)
Token Ring
Utiliza o método circular para verificar qual
estação tem permissão para transmitir ;
Opera em Topologia de Anel e garante
que todas as estações da rede tenham
chance de transmitir dados

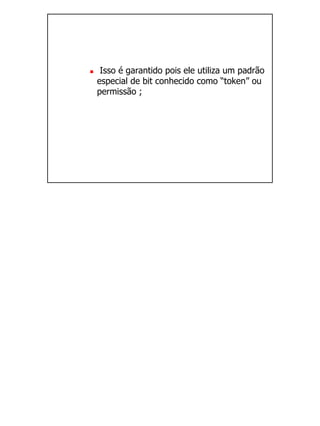

27. Isso é garantido pois ele utiliza um padrão
especial de bit conhecido como “token” ou
permissão ;
