Aula da disciplina de Informática Aplicada, para diversos cursos técnicos

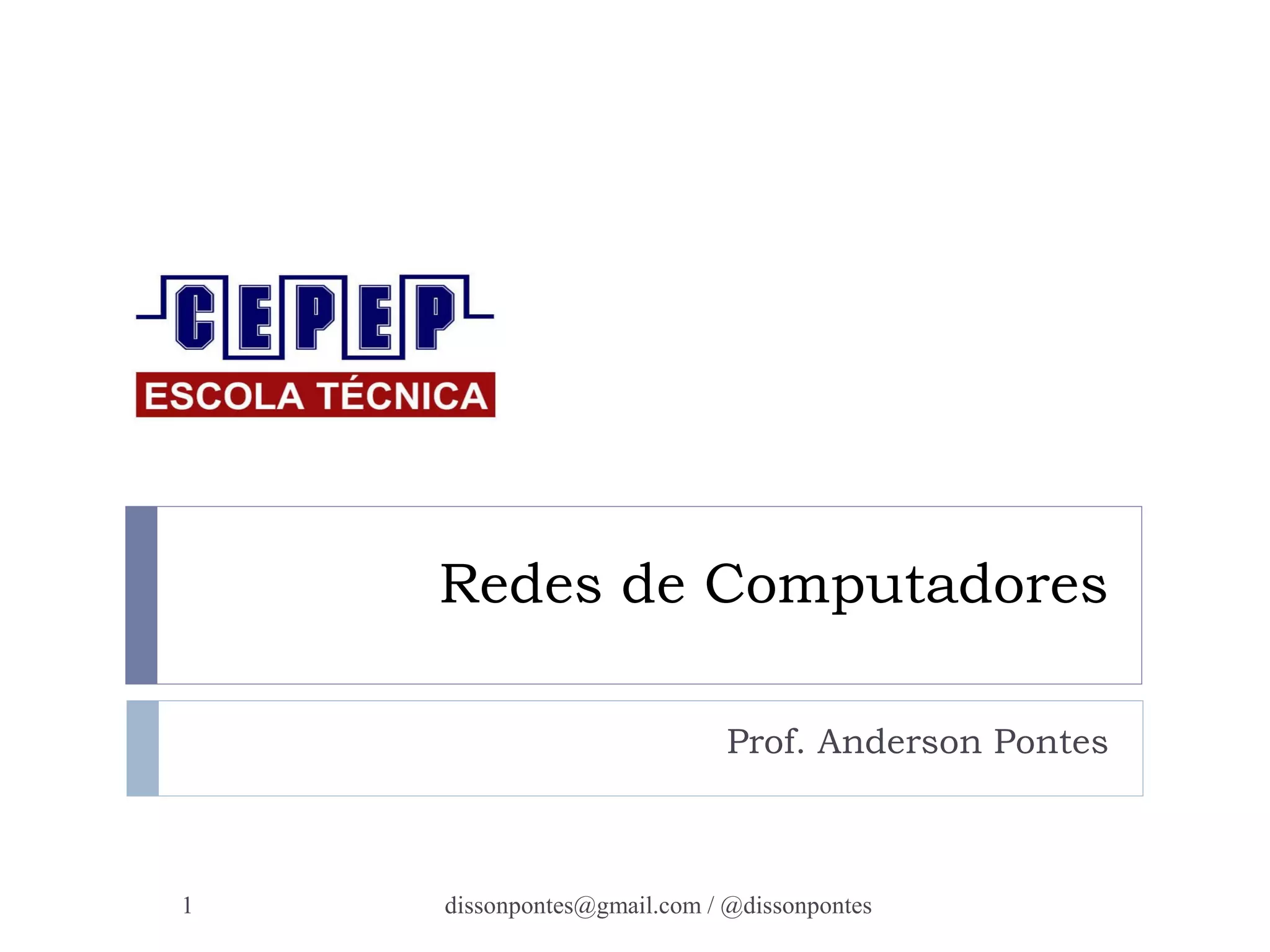

1. Redes de Computadores
Prof. Anderson Pontes
dissonpontes@1 gmail.com / @dissonpontes

2. Introdução
 Em seu nível mais elementar, uma rede consiste em dois
computadores conectados um ao outro por um cabo
para que possam compartilhar dados.
 Todas as redes, não importa o quanto sejam sofisticadas,
derivam desse sistema simples.
 Tal idéia representou uma grande conquista nas
comunicações.
dissonpontes@2 gmail.com / @dissonpontes

3. Introdução
 As redes surgiram da necessidade de compartilhar dados
em tempo hábil.
 Os computadores pessoais são ferramentas de trabalho
ótimas para produzir dados, gráficos e outros tipos de
informação, mas não possibilitam que você compartilhe
rapidamente os dados que criou.
dissonpontes@3 gmail.com / @dissonpontes

4. Introdução
 Um conjunto de computadores e outros dispositivos
conectados juntos chama-se REDE, assim como o
conceito de computadores compartilhando os recursos.
 Um computador conectado a outros pode compartilhar
os dados dos outros computadores, impressoras e
outros dispositivos.
dissonpontes@4 gmail.com / @dissonpontes

5. Os computadores que fazem parte
de uma rede podem compartilhar:
 Dados
 Mensagens
 Gráficos
 Impressoras
 Aparelhos de fax
 Modems
 Outros recursos de Hardware
dissonpontes@5 gmail.com / @dissonpontes

6. Classificação
 As redes começaram pequenas, com até dez
computadores conectados a uma impressora.
 A tecnologia limitou o tamanho da rede, incluindo o
número de computadores conectados, assim como a
distância física que poderia ser abrangida pela rede.
dissonpontes@6 gmail.com / @dissonpontes

7. Classificação
 LAN - Local Area Network (Abrangência no espaço
físico de um ou mais prédios).
 MAN - Metropolitan Area Network (Abrangência no
espaço físico de uma cidade).
 WAN - Wide Area Network (Abrangência no espaço de
vários municípios ou países).
dissonpontes@7 gmail.com / @dissonpontes

8. Benefícios
 As redes possibilitam que várias pessoas compartilhem
tanto dados como periféricos simultaneamente.
 Se várias pessoas precisam usar uma impressora, todas
podem utilizar a impressora disponível na rede.
dissonpontes@8 gmail.com / @dissonpontes

9. Benefícios
 Antes de existir as redes, as pessoas que
queriam compartilhar informações estavam
limitadas a:
 Contar as informações uma para outras
(comunicação oral).
 Escrever memorandos
 Colocar a informação em um disquete, levá-lo
fisicamente para outro computador e, depois,
copiar os dados naquele computador.
dissonpontes@9 gmail.com / @dissonpontes

10. Benefícios
 As redes podem reduzir a necessidade de comunicação
escrita e tornar disponíveis praticamente todos os tipos
de dados para todos os usuários que deles precisarem.
dissonpontes@10 gmail.com / @dissonpontes

11. Componentes da rede Local
 Elementos de Hardware
 Elementos de Software
dissonpontes@11 gmail.com / @dissonpontes

12. Componentes da rede Local
 Estações de Trabalho/Servidores
 Protocolos
 Topologias
 Placas e Cabos
 Dispositivos de Conexão
 Padrões de Transmissão
dissonpontes@12 gmail.com / @dissonpontes

13. Servidores
 A maior parte das redes possui um servidor dedicado.
 Um servidor dedicado é aquele que funciona apenas
como servidor e não é utilizado como estação de
trabalho ou cliente.
dissonpontes@13 gmail.com / @dissonpontes

14. Servidores
 Os servidores são “dedicados” porque são otimizados
para processar rapidamente as requisições dos clientes
da rede e para garantir a segurança dos arquivos e pastas.
 As redes baseadas em servidor tornaram-se o modelo
padrão para a comunicação de rede.
dissonpontes@14 gmail.com / @dissonpontes

15. Servidores especializados
 Conforme o tamanho e o tráfego das redes aumentam,
mais de um servidor na rede é necessário. A distribuição
de tarefas entre vários servidores garante que cada tarefa
seja desempenhada da maneira mais eficiente possível.
dissonpontes@15 gmail.com / @dissonpontes

16. Peer To Peer (Ponto a Ponto) P2P
 Em uma rede par-a-par, não existem servidores
dedicados ou hierarquia entre os computadores.
Todos os computadores são iguais e, portanto
chamados pares.
 Normalmente cada computador funciona tanto
como cliente quanto como servidor, e nenhum
deles é designado para ser um administrador
responsável por toda rede.
 O usuário determina quais os dados são
compartilhados.
dissonpontes@16 gmail.com / @dissonpontes

17. Peer To Peer (Ponto a Ponto) P2P
dissonpontes@17 gmail.com / @dissonpontes

18. Protocolos - Conceito
 Protocolos são regras e procedimentos para
comunicação. Por exemplo, diplomatas de uma país
aderem ao protocolo para se orientarem na interação
com diplomatas de outros países. A utilização das regras
de comunicação aplica-se da mesma maneira no ambiente
de computadores.
dissonpontes@18 gmail.com / @dissonpontes

19. Protocolos - Conceito
 Quando diversos computadores estão interligados em
rede, as regras e procedimentos técnicos que
administram sua comunicação e interação são chamados
de protocolos.
dissonpontes@19 gmail.com / @dissonpontes

20. Protocolos - Funcionamento
 Toda a operação técnica de transmissão de dados
através da rede precisa ser dividida em etapas
sistemáticas distintas. A cada etapa, ocorrem
certas ações que não podem ocorrer em
nenhuma outra etapa. Cada etapa tem suas
próprias regras e procedimentos, ou Protocolos.
 As etapas devem ser realizadas em uma ordem
consistente, que seja igual em todos os
computadores da rede.
dissonpontes@20 gmail.com / @dissonpontes

21. Protocolos - Modelo OSI
APLICAÇÃO
APRESENTAÇÃO
SESSÃO
TRANSPORTE
REDE
ENLACE
FÍSICA
7ª
6ª
5ª
4ª
3ª
2ª
1ª
dissonpontes@21 gmail.com / @dissonpontes

22. Protocolos - Modelo TCP/IP
APLICAÇÃO
TRANSPORTE
INTERNET
REDE
4ª
3ª
2ª
1ª
dissonpontes@22 gmail.com / @dissonpontes

23. Relação Modelo TCP/IP X OSI
APLICAÇÃO
APRESENTAÇÃO
SESSÃO
TRANSPORTE
REDE
ENLACE
FÍSICA
APLICAÇÃO
TRANSPORTE
INTERNET
REDE
dissonpontes@23 gmail.com / @dissonpontes

24. Topologias de Rede
 Topologias de rede define a forma como as estações
(Computadores) estão fisicamente distribuída
 A topologia física é a descrição da rota utilizada pelos
cabos da rede para interligar os nós.
dissonpontes@24 gmail.com / @dissonpontes

25. Topologia em Estrela
 Na topologia de estrela, os computadores são
conectados por segmentos de cabo a um componente
centralizado chamado Hub.
 Os sinais são transmitidos a partir do computador que
está enviando através do hub até os computadores na
rede.
dissonpontes@25 gmail.com / @dissonpontes

26. Topologia em Estrela
 Neste tipo de rede as informações são transmitidas de
um ponto, tendo que passar obrigatoriamente pelo
computador servidor.
 Todos os ponto desta rede participam do processo
centralização de informações assim como de distribuição
de trabalhos.
dissonpontes@26 gmail.com / @dissonpontes

27. Topologia em Estrela
dissonpontes@27 gmail.com / @dissonpontes

28. Topologia em Anel
 A topologia de anel conecta os computadores em
um único círculo de cabos.
 Não há extremidades terminadas. Os sinais viajam
pela volta em uma direção e passam através de
cada computador.
 Ao contrário da topologia de barramento passiva,
cada computador atua como um repetidor para
amplificar o sinal e enviá-lo para o seguinte.
dissonpontes@28 gmail.com / @dissonpontes

29. Topologia em Anel
 Como o sinal passa através de todos os
computadores, a falha em um computador pode ter
impacto sobre toda rede.
 Elimina a figura de um ponto centralizador, o
responsável pelo roteamento das informações.
 Neste tipo de rede as informações são
transmitidas de um ponto a outro da rede até
alcançar o ponto destinatário.
dissonpontes@29 gmail.com / @dissonpontes

30. Topologia em Anel
 Todos os pontos desta rede participam do
processo de transmissão de uma informação.
 Se houver a quebra de um dos pontos a rede é
interrompida.
dissonpontes@30 gmail.com / @dissonpontes

31. Topologia em Anel
dissonpontes@31 gmail.com / @dissonpontes

32. Topologia em Barra
 A topologia de barramento também é conhecida como
barramento linear.
 Este é o método mais simples e comum de conectar os
computadores em rede. Consiste em um único cabo,
chamado tronco (e também backbone ou segmento), que
conecta todos os computadores da rede em uma linha
única.
dissonpontes@32 gmail.com / @dissonpontes

33. Topologia em Barra
 Permite o maior número de terminais ligados a
rede, e todos os terminais são ligados a um
cabo principal.
 Deste modo uma informação poderá ser
enviada para um terminal ou para todos
simultaneamente.
 Os pontos da rede não participam do
processo de transmissão de dados.
dissonpontes@33 gmail.com / @dissonpontes

34. Topologia em Barra
dissonpontes@34 gmail.com / @dissonpontes

35. Cabeamento
 Os cabos talvez correspondam a 50% do fracasso ou do
sucesso da instalação de uma rede. Muitos dos problemas
encontrados nas redes são identificados como causados
pela má instalação ou montagem dos cabos.
 Um cabo bem feito contará pontos no restante da rede,
e em caso de dúvidas com algum cabo o melhor é não
utilizá-lo.
dissonpontes@35 gmail.com / @dissonpontes

36. Cabo Coaxial
 Em certa época, cabo coaxial era o tipo de
cabeamento de rede mais amplamente utilizado.
 É composto de um condutor interno circundando
por um material isolante e por uma malha de
blindagem.
 Devido às suas características, suporta taxas de
transmissão mais altas, alcançando tipicamente 10
megabits por segundo em distância de ordem de
1KM.
dissonpontes@36 gmail.com / @dissonpontes

37. Cabo Coaxial
 O cabo coaxial tem uma imunidade a ruído bem
melhor que o par traçado, mas seu custo é mais
elevado.
 Adapta-se a qualquer topologia.
dissonpontes@37 gmail.com / @dissonpontes

38. Cabo de Par Trançado
 É constituído de dois fios enrolados em espiral.
 As taxas de transmissão neste tipo de meio podem
chegar a até alguns poucos megabits por segundo,
dependendo da distância entre os extremos, técnica de
transmissão e qualidade do cabo.
 O par traçado é bastante susceptível a ruídos e
interferência, mas é o meio que tem menor custo por
comprimento.
 A ligação de nós é extremamente simples, reduzindo
ainda mais o custo da utilização.
dissonpontes@38 gmail.com / @dissonpontes

39. Cabo de Par Trançado
dissonpontes@39 gmail.com / @dissonpontes

40. Fibra Óptica
 Uma fibra óptica consiste de um filamento de silícia,
através do qual é transmitido um sinal luminoso que
transporta a informação de forma codificada.
 A fibra óptica é imune à interferência eletromagnética.
 O cabo de fibra óptica é apropriado para transmissão de
dados a grande velocidade e alta capacidade, devido a
ausência de atenuação e à pureza do sinal.
 É o mais caro de todos, atinge taxas de quase centenas
de Gbps, transmitindo dados, voz e imagem.
dissonpontes@40 gmail.com / @dissonpontes

41. Fibra Óptica
dissonpontes@41 gmail.com / @dissonpontes

42. Hub
 Hubs são dispositivos utilizados para conectar os
equipamentos que compõem uma LAN.
dissonpontes@42 gmail.com / @dissonpontes

43. Hub
 As conexões da rede são concentradas (também
chamado concentrador) onde cada equipamento fica um
segmento próprio.
 O gerenciamento da rede é favorecido e a solução de
problemas facilitada, uma vez que o defeito fica isolado
no segmento de rede.
dissonpontes@43 gmail.com / @dissonpontes

44. Hub
 Cada hub pode receber vários micros.
 Os hubs mais comuns possuem 4, 8, 16 e 32 portas
(Pode-se fazer a conexão entre hubs para aumentar a
capacidade final).
dissonpontes@44 gmail.com / @dissonpontes

45. Bridges (Pontes)
 Conectam múltiplas LANs como por exemplo a LAN da
contabilidade com a LAN do departamento de Marketing.
 Isto divide o tráfego na rede, pois as informações
transitam de um lado para outro apenas quando for
necessário.
dissonpontes@45 gmail.com / @dissonpontes

46. Roteadores
 Faz o papel de direcionador, garantindo que os pacotes
de mensagens sejam dirigidos a endereços certos na
rede.
dissonpontes@46 gmail.com / @dissonpontes

47. Roteadores
dissonpontes@47 gmail.com / @dissonpontes

48. Repetidores
 São equipamentos utilizados quando se deseja repetir o
sinal enviado por um equipamento quando a distância a
ser percorrida é maior do que o recomendado (180Mts).
 Ele realiza uma ampliação no sinal já fraco dando nova
força para que chegue ao ponto de destino.
dissonpontes@48 gmail.com / @dissonpontes
