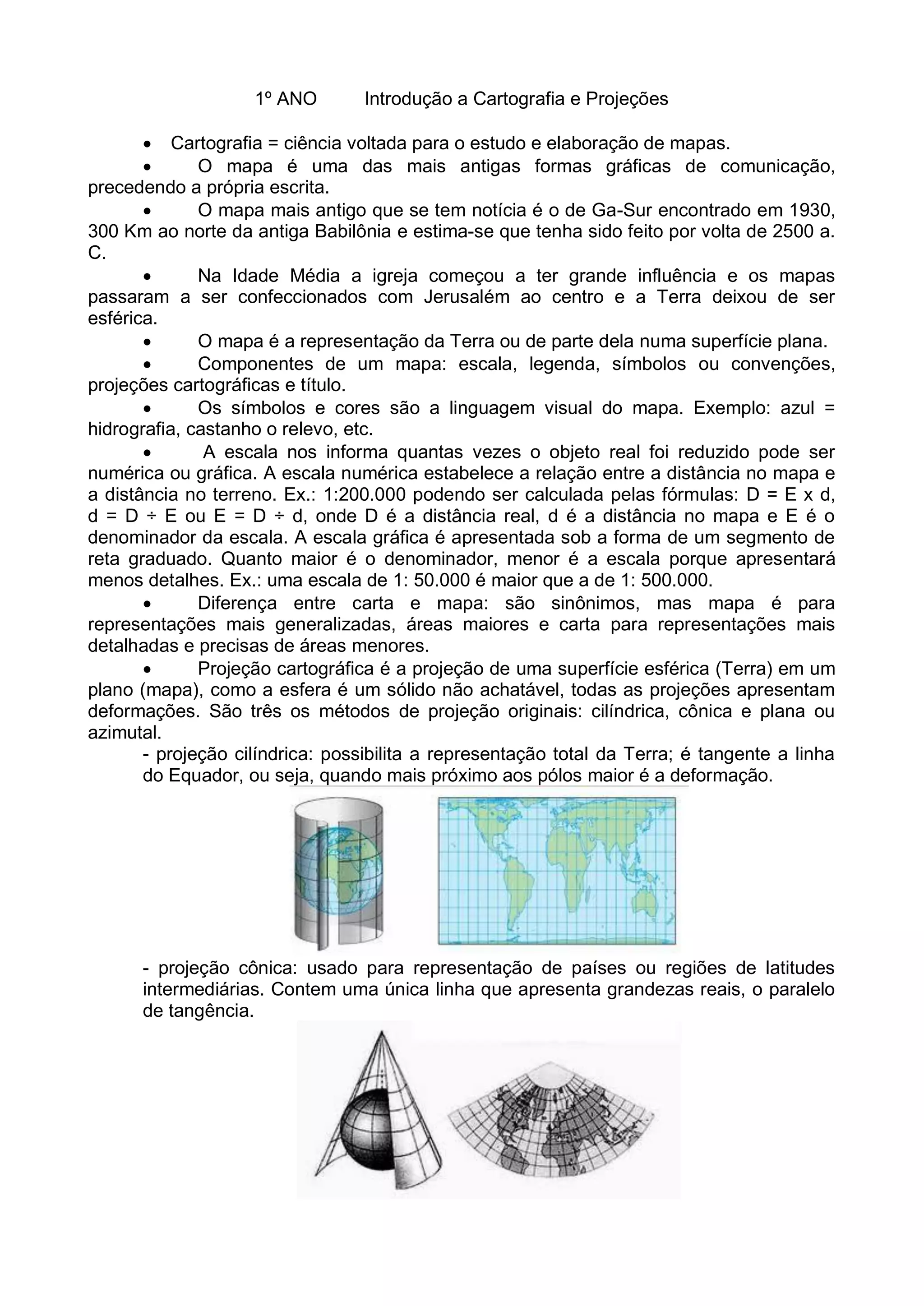

1º ANO Introdução a Cartografia e Projeções
 Cartografia = ciência voltada para o estudo e elaboração de mapas.
 O mapa é uma das mais antigas formas gráficas de comunicação,
precedendo a própria escrita.
 O mapa mais antigo que se tem notícia é o de Ga-Sur encontrado em 1930,
300 Km ao norte da antiga Babilônia e estima-se que tenha sido feito por volta de 2500 a.
C.
 Na Idade Média a igreja começou a ter grande influência e os mapas
passaram a ser confeccionados com Jerusalém ao centro e a Terra deixou de ser
esférica.
 O mapa é a representação da Terra ou de parte dela numa superfície plana.
 Componentes de um mapa: escala, legenda, símbolos ou convenções,
projeções cartográficas e título.
 Os símbolos e cores são a linguagem visual do mapa. Exemplo: azul =
hidrografia, castanho o relevo, etc.
 A escala nos informa quantas vezes o objeto real foi reduzido pode ser
numérica ou gráfica. A escala numérica estabelece a relação entre a distância no mapa e
a distância no terreno. Ex.: 1:200.000 podendo ser calculada pelas fórmulas: D = E x d,
d = D ÷ E ou E = D ÷ d, onde D é a distância real, d é a distância no mapa e E é o
denominador da escala. A escala gráfica é apresentada sob a forma de um segmento de
reta graduado. Quanto maior é o denominador, menor é a escala porque apresentará
menos detalhes. Ex.: uma escala de 1: 50.000 é maior que a de 1: 500.000.
 Diferença entre carta e mapa: são sinônimos, mas mapa é para
representações mais generalizadas, áreas maiores e carta para representações mais
detalhadas e precisas de áreas menores.
 Projeção cartográfica é a projeção de uma superfície esférica (Terra) em um
plano (mapa), como a esfera é um sólido não achatável, todas as projeções apresentam
deformações. São três os métodos de projeção originais: cilíndrica, cônica e plana ou
azimutal.
- projeção cilíndrica: possibilita a representação total da Terra; é tangente a linha
do Equador, ou seja, quando mais próximo aos pólos maior é a deformação.
- projeção cônica: usado para representação de países ou regiões de latitudes
intermediárias. Contem uma única linha que apresenta grandezas reais, o paralelo
de tangência.

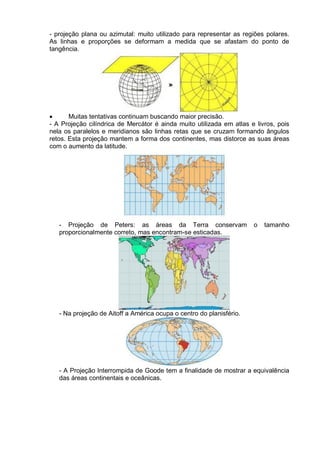

- projeção plana ou azimutal: muito utilizado para representar as regiões polares.
As linhas e proporções se deformam a medida que se afastam do ponto de
tangência.
 Muitas tentativas continuam buscando maior precisão.
- A Projeção cilíndrica de Mercátor é ainda muito utilizada em atlas e livros, pois
nela os paralelos e meridianos são linhas retas que se cruzam formando ângulos
retos. Esta projeção mantem a forma dos continentes, mas distorce as suas áreas
com o aumento da latitude.
- Projeção de Peters: as áreas da Terra conservam o tamanho
proporcionalmente correto, mas encontram-se esticadas.
- Na projeção de Aitoff a América ocupa o centro do planisfério.
- A Projeção Interrompida de Goode tem a finalidade de mostrar a equivalência
das áreas continentais e oceânicas.

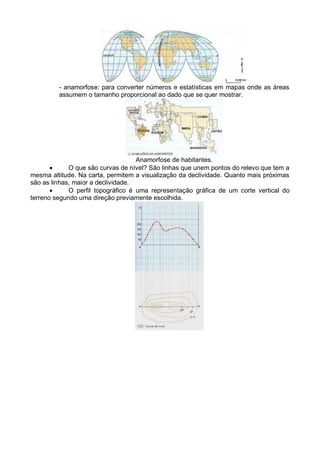

- anamorfose: para converter números e estatísticas em mapas onde as áreas
assumem o tamanho proporcional ao dado que se quer mostrar.
Anamorfose de habitantes.
 O que são curvas de nível? São linhas que unem pontos do relevo que tem a
mesma altitude. Na carta, permitem a visualização da declividade. Quanto mais próximas
são as linhas, maior a declividade.
 O perfil topográfico é uma representação gráfica de um corte vertical do
terreno segundo uma direção previamente escolhida.
