2. Introdução
Cartografia é a ciência que através de estudos
elaborados, faz representações cartográficas
(mapas, cartas, plantas etc.), além da elaboração,
a cartografia faz a interpretação dos mesmos.
O mais antigo representava partes da
Mesopotâmia e foi fabricado de argila.
Os primeiros mapas eram imprecisos e
rudimentares, hoje, após várias evoluções
tecnológicas, a cartografia é precisa e conta com
recursos, como fotos aéreas, radares, imagens de
satélites, GPS entre outros.
21. Mapa x Carta
Mapa – É toda e qualquer
representação em pequena escala,
pode ser: Topográficos e Temáticos
Carta – É uma representação plana da
superfície da terra, geralmente em
média e grande escala ( Possui mais
detalhes )
23. REPRESENTAÇÃO
TOPOGRÁFICA
Isométrico ou zonas de altitude:
representada por cores diferenciadas,
geralmente matizes da mesma cor. Os mapas
apresentam uma legenda indicando a
correspondência entre as cores ou linhas e as
zonas de altitudes do relevo.
Hachuras : são linhas paralelas ou divergentes
colocadas na direção da declividade do terreno.
Os espaçamentos entre as linhas são maiores ou
menores dependendo do grau de inclinação do
relevo.
Curvas de nível: também denominada isoípsa, é
linhas que unem pontos de mesma altitude do
relevo. O marco zero é o nível do mar.
24. Escalas Cartográficas
Relação matemática entre a distância
no mapa e a distância no real.
Podem ser: 1 cm
– Gráficas
– Numéricas
25. Fórmulas:
E = Escala
D = Distância real
d = distância no mapa
E = D/d d = D/E
D = d.E
27. Construção dos mapas
Desafios:
1 – Representar a curvatura da geóide em
um plano
2 – Representar as dimensões do planta
em uma folha de papel
Obs – A melhor forma para representar
a Terra é através do globo terrestre

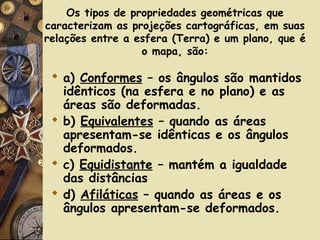

28. Os tipos de propriedades geométricas que
caracterizam as projeções cartográficas, em suas
relações entre a esfera (Terra) e um plano, que é
o mapa, são:
a) Conformes – os ângulos são mantidos
idênticos (na esfera e no plano) e as
áreas são deformadas.
b) Equivalentes – quando as áreas
apresentam-se idênticas e os ângulos
deformados.
c) Equidistante – mantém a igualdade
das distâncias
d) Afiláticas – quando as áreas e os
ângulos apresentam-se deformados.
29. Uma das soluções para a construções de
mapas, são as projeções, estas podem
ser:
Cilíndricas
Cônicas
Planas
30. Projeções cilíndricas:
A Linha do equador é a
única que mantêm as
dimensões originais.
Quanto mais perto do
equador menores as
distorções.
Na projeção os
meridianos e paralelos
formam ângulos de
90º.

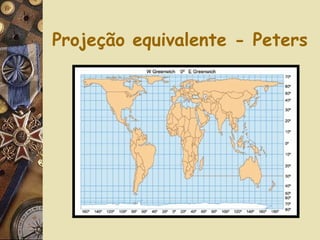

33. Projeções cônicas:
Somente um dos
hemisférios pode ser
cartografado.
As terras mais
próximas dos pólos e
do equador
apresentam maiores
distorções.
As regiões
temperadas podem ser
mais bem
representadas.
34. Projeções planas:
O centro do mapa
pode ser localizado
em qualquer parte do
planeta.
Comuns nas telas de
radares
É também chamada
de polar, neste caso:
Os meridianos são
linhas retas e os
paralelos curvos
as localizações
próximas ao ponto
central possuem
maior fidelidade
36. Observações importantes:
Nenhuma projeção atende à
necessidade de uma representação
exata da Terra.
Azimute: medida angular utilizado
para representação.
37.
38. PROJEÇÃO DE
MOLLWEIDE
Nesta projeção os
paralelos são linhas
retas e os meridianos,
linhas curvas. Sua
área é proporcional à
da esfera terrestre,
tendo a forma elíptica.
As zonas centrais
apresentam grande
exatidão, tanto em
área como em
configuração, mas as
extremidades
apresentam grandes
distorções.
40. PROJEÇÃO DE GOODE
É uma projeção
descontínua, pois
tenta eliminar várias
áreas oceânicas.
Goode coloca os
meridianos centrais
da projeção
correspondendo aos
meridianos quase
centrais dos
continentes para
lograr maior
exatidão.
41. Robinson
Criada em 1961 para
melhorar as
características das
projeções existentes,
como a de Mercator.
É considerada por
muitos especialistas a
melhor no tocante a
representação do
tamanho e da forma
dos países e
contientes.

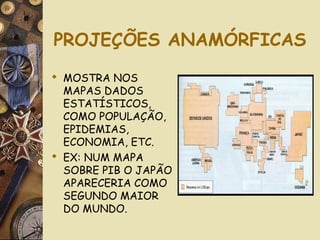

42. PROJEÇÕES ANAMÓRFICAS
MOSTRA NOS
MAPAS DADOS
ESTATÍSTICOS,
COMO POPULAÇÃO,
EPIDEMIAS,
ECONOMIA, ETC.
EX: NUM MAPA
SOBRE PIB O JAPÃO
APARECERIA COMO
SEGUNDO MAIOR
DO MUNDO.
