1. Cartografia
Cartografia

2. O mapa mais antigo que se tem
notícia é o Ga-Sur feito na
Babilônia. Um tablete de argila
cosida de 7x8 cm, datado de
aproximadamente 2 400 a.c
representando um vale,
provavelmente do rio Eufrates
Hoje com tecnologia
sofisticada são
produzidos e
utilizados mapas
digitais

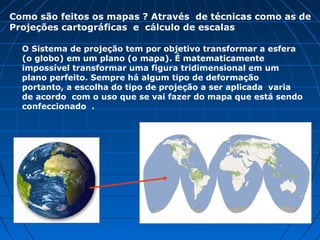

3. O Sistema de projeção tem por objetivo transformar a esfera
(o globo) em um plano (o mapa). É matematicamente
impossível transformar uma figura tridimensional em um
plano perfeito. Sempre há algum tipo de deformação
portanto, a escolha do tipo de projeção a ser aplicada varia
de acordo com o uso que se vai fazer do mapa que está sendo
confeccionado .
Como são feitos os mapas ? Através de técnicas como as de
Projeções cartográficas e cálculo de escalas

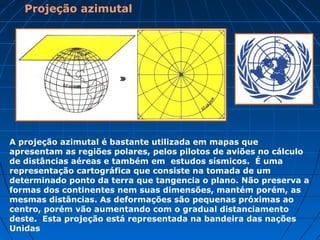

4. Projeção azimutal
A projeção azimutal é bastante utilizada em mapas que
apresentam as regiões polares, pelos pilotos de aviões no cálculo
de distâncias aéreas e também em estudos sísmicos. É uma
representação cartográfica que consiste na tomada de um
determinado ponto da terra que tangencia o plano. Não preserva a
formas dos continentes nem suas dimensões, mantém porém, as
mesmas distâncias. As deformações são pequenas próximas ao
centro, porém vão aumentando com o gradual distanciamento
deste. Esta projeção está representada na bandeira das nações
Unidas

5. Projeção Cônica
São muito utilizadas quando se quer estudar
um continente ou países pois só podem
abranger a representação de um hemisfério de
cada vez. Os paralelos são representados por
círculos concêntricos e os meridianos são linhas
retas que concorrem para um único ponto nos
polos. Esta projeção é também muito utilizada
na navegação aérea. Os Pilotos as utilizam
devido ao fato de que uma linha reta desenhada
sobre uma carta cuja projeção é conforme
cônica, demonstra a distância verdadeira entre
os pontos.

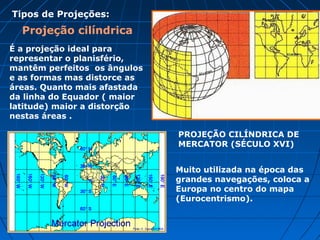

6. É a projeção ideal para
representar o planisfério,
mantêm perfeitos os ângulos
e as formas mas distorce as
áreas. Quanto mais afastada
da linha do Equador ( maior
latitude) maior a distorção
nestas áreas .
PROJEÇÃO CILÍNDRICA DE
MERCATOR (SÉCULO XVI)
Tipos de Projeções:
Projeção cilíndrica
Muito utilizada na época das
grandes navegações, coloca a
Europa no centro do mapa
(Eurocentrismo).

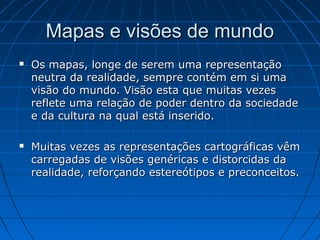

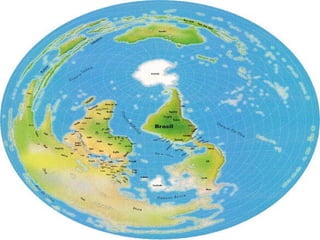

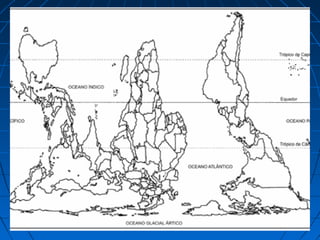

7. Mapas e visões de mundo
Mapas e visões de mundo
 Os mapas, longe de serem uma representação
Os mapas, longe de serem uma representação
neutra da realidade, sempre contém em si uma
neutra da realidade, sempre contém em si uma
visão do mundo. Visão esta que muitas vezes
visão do mundo. Visão esta que muitas vezes
reflete uma relação de poder dentro da sociedade
reflete uma relação de poder dentro da sociedade
e da cultura na qual está inserido.
e da cultura na qual está inserido.
 Muitas vezes as representações cartográficas vêm
Muitas vezes as representações cartográficas vêm
carregadas de visões genéricas e distorcidas da
carregadas de visões genéricas e distorcidas da
realidade, reforçando estereótipos e preconceitos.
realidade, reforçando estereótipos e preconceitos.

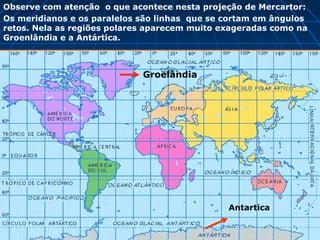

8. Groelândia
Antartica
Observe com atenção o que acontece nesta projeção de Mercartor:
Os meridianos e os paralelos são linhas que se cortam em ângulos
retos. Nela as regiões polares aparecem muito exageradas como na
Groenlândia e a Antártica.

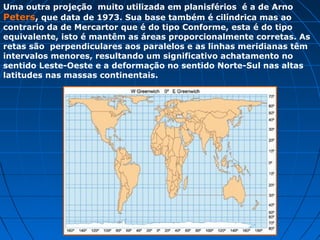

9. Uma outra projeção muito utilizada em planisférios é a de Arno
Peters, que data de 1973. Sua base também é cilíndrica mas ao
contrario da de Mercartor que é do tipo Conforme, esta é do tipo
equivalente, isto é mantêm as áreas proporcionalmente corretas. As
retas são perpendiculares aos paralelos e as linhas meridianas têm
intervalos menores, resultando um significativo achatamento no
sentido Leste-Oeste e a deformação no sentido Norte-Sul nas altas
latitudes nas massas continentais.

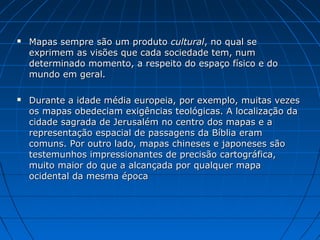

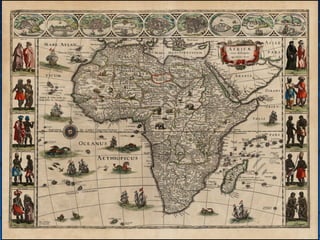

11.  Mapas sempre são um produto
Mapas sempre são um produto cultural
cultural, no qual se
, no qual se
exprimem as visões que cada sociedade tem, num
exprimem as visões que cada sociedade tem, num
determinado momento, a respeito do espaço físico e do
determinado momento, a respeito do espaço físico e do
mundo em geral.
mundo em geral.

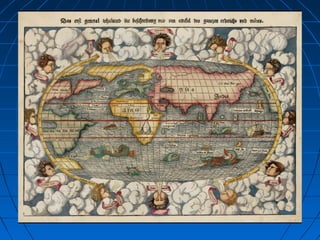

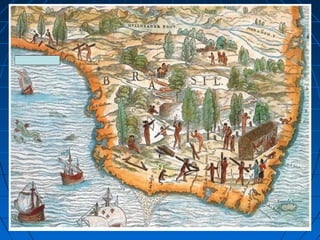

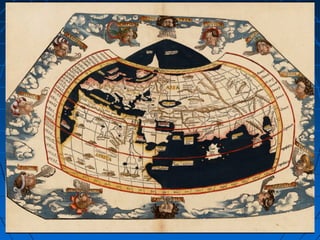

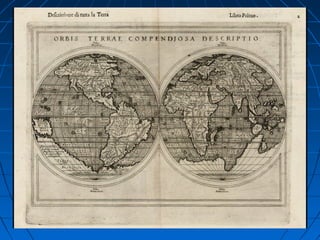

 Durante a idade média europeia, por exemplo, muitas vezes
Durante a idade média europeia, por exemplo, muitas vezes
os mapas obedeciam exigências teológicas. A localização da
os mapas obedeciam exigências teológicas. A localização da
cidade sagrada de Jerusalém no centro dos mapas e a
cidade sagrada de Jerusalém no centro dos mapas e a
representação espacial de passagens da Bíblia eram
representação espacial de passagens da Bíblia eram

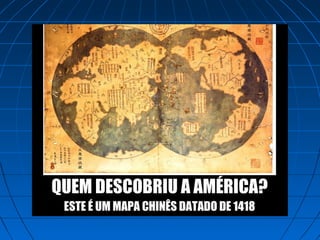

comuns. Por outro lado, mapas chineses e japoneses são
comuns. Por outro lado, mapas chineses e japoneses são
testemunhos impressionantes de precisão cartográfica,
testemunhos impressionantes de precisão cartográfica,
muito maior do que a alcançada por qualquer mapa
muito maior do que a alcançada por qualquer mapa
ocidental da mesma época
ocidental da mesma época

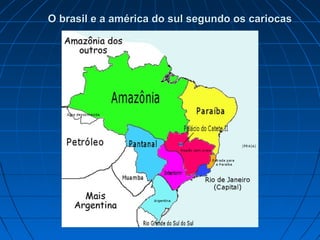

18. O brasil e a américa do sul segundo os cariocas
O brasil e a américa do sul segundo os cariocas

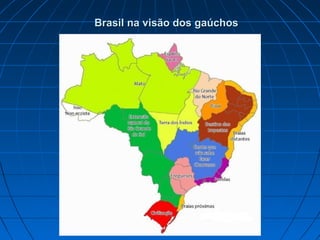

20. Brasil na visão dos gaúchos
Brasil na visão dos gaúchos

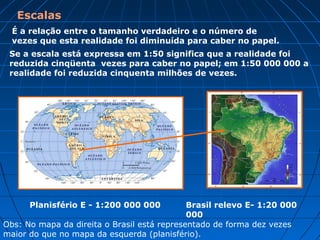

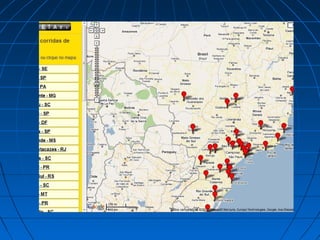

22. Escalas
É a relação entre o tamanho verdadeiro e o número de
vezes que esta realidade foi diminuída para caber no papel.
Se a escala está expressa em 1:50 significa que a realidade foi
reduzida cinqüenta vezes para caber no papel; em 1:50 000 000 a
realidade foi reduzida cinquenta milhões de vezes.
Planisfério E - 1:200 000 000 Brasil relevo E- 1:20 000
000
Obs: No mapa da direita o Brasil está representado de forma dez vezes
maior do que no mapa da esquerda (planisfério).

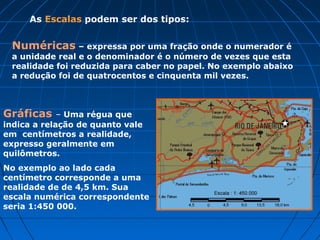

25. As Escalas podem ser dos tipos:
Gráficas – Uma régua que
indica a relação de quanto vale
em centímetros a realidade,
expresso geralmente em
quilômetros.
No exemplo ao lado cada
centímetro corresponde a uma
realidade de de 4,5 km. Sua
escala numérica correspondente
seria 1:450 000.
Numéricas – expressa por uma fração onde o numerador é
a unidade real e o denominador é o número de vezes que esta
realidade foi reduzida para caber no papel. No exemplo abaixo
a redução foi de quatrocentos e cinquenta mil vezes.

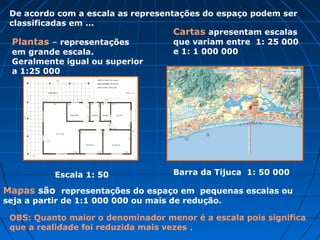

26. De acordo com a escala as representações do espaço podem ser
classificadas em ...
Plantas – representações
em grande escala.
Geralmente igual ou superior
a 1:25 000
Cartas apresentam escalas
que variam entre 1: 25 000
e 1: 1 000 000
Mapas são representações do espaço em pequenas escalas ou
seja a partir de 1:1 000 000 ou mais de redução.
OBS: Quanto maior o denominador menor é a escala pois significa
que a realidade foi reduzida mais vezes .
Barra da Tijuca 1: 50 000
Escala 1: 50

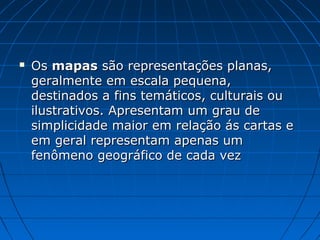

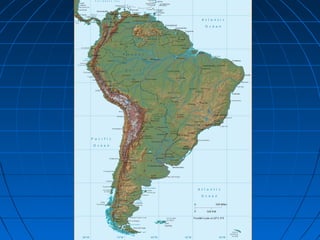

27.  Os
Os mapas
mapas são representações planas,
são representações planas,
geralmente em escala pequena,
geralmente em escala pequena,
destinados a fins temáticos, culturais ou
destinados a fins temáticos, culturais ou
ilustrativos. Apresentam um grau de
ilustrativos. Apresentam um grau de
simplicidade maior em relação ás cartas e
simplicidade maior em relação ás cartas e
em geral representam apenas um
em geral representam apenas um
fenômeno geográfico de cada vez
fenômeno geográfico de cada vez

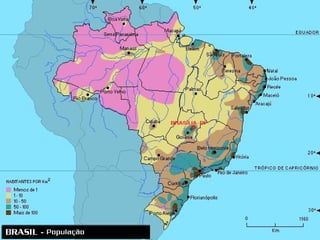

30. Site dessa imagem
brasil.org.sr
•Imagem em tamanho original - Mesmo tamanhox maior
Tamanho: 640 × 460
Tipo: 56KB JPG
Esta imagem pode ter direitos autorais.

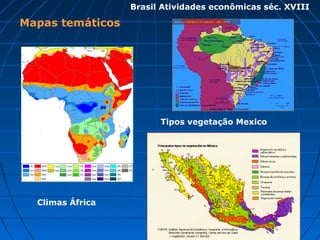

31. Mapas temáticos
Climas África
Tipos vegetação Mexico
Brasil Atividades econômicas séc. XVIII

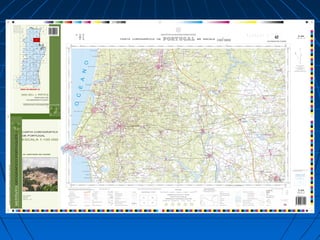

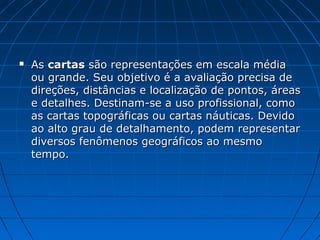

32.  As
As cartas
cartas são representações em escala média
são representações em escala média
ou grande. Seu objetivo é a avaliação precisa de
ou grande. Seu objetivo é a avaliação precisa de
direções, distâncias e localização de pontos, áreas
direções, distâncias e localização de pontos, áreas
e detalhes. Destinam-se a uso profissional, como
e detalhes. Destinam-se a uso profissional, como
as cartas topográficas ou cartas náuticas. Devido
as cartas topográficas ou cartas náuticas. Devido
ao alto grau de detalhamento, podem representar
ao alto grau de detalhamento, podem representar
diversos fenômenos geográficos ao mesmo
diversos fenômenos geográficos ao mesmo
tempo.
tempo.

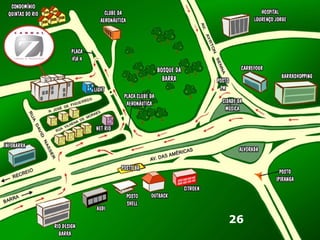

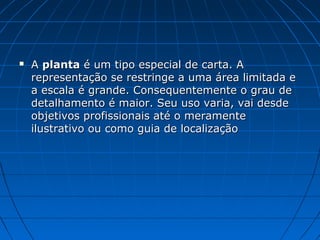

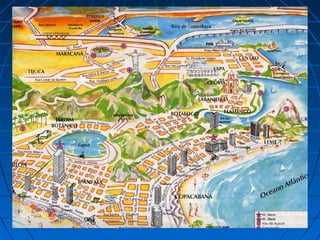

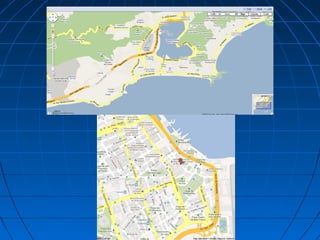

34.  A
A planta
planta é um tipo especial de carta. A
é um tipo especial de carta. A
representação se restringe a uma área limitada e
representação se restringe a uma área limitada e
a escala é grande. Consequentemente o grau de
a escala é grande. Consequentemente o grau de
detalhamento é maior. Seu uso varia, vai desde
detalhamento é maior. Seu uso varia, vai desde
objetivos profissionais até o meramente
objetivos profissionais até o meramente
ilustrativo ou como guia de localização
ilustrativo ou como guia de localização

36. Site dessa imagem
cannalz.com.br
•Imagem em tamanho original - 1.2x maior
Tamanho: 826 × 545
Tipo: 258KB JPG
Esta imagem pode ter direitos autorais.
26

37. Como fazer a leitura de mapas ?
Para que o mapa seja simples de ler e facilmente
compreensível, várias cores e símbolos são utilizados. Esses
elementos estão contidos na Legenda e seguem normas e
padrões internacionais
No exemplo ao lado a
identificação dos
diferentes biomas do
Brasil é feita pela cor

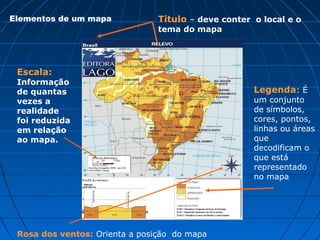

38. Elementos de um mapa Titulo – deve conter o local e o
tema do mapa
Escala:
Informação
de quantas
vezes a
realidade
foi reduzida
em relação
ao mapa.
Legenda: É
um conjunto
de símbolos,
cores, pontos,
linhas ou áreas
que
decodificam o
que está
representado
no mapa
Rosa dos ventos: Orienta a posição do mapa

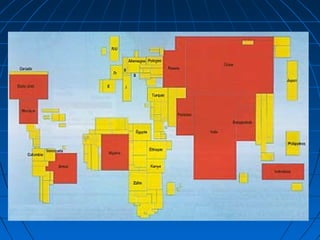

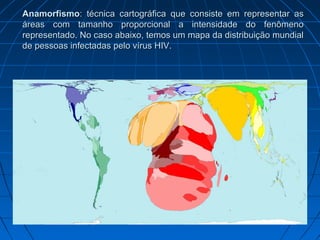

39. Anamorfismo
Anamorfismo: técnica cartográfica que consiste em representar as
: técnica cartográfica que consiste em representar as
áreas com tamanho proporcional a intensidade do fenômeno
áreas com tamanho proporcional a intensidade do fenômeno
representado. No caso abaixo, temos um mapa da distribuição mundial
representado. No caso abaixo, temos um mapa da distribuição mundial
de pessoas infectadas pelo vírus HIV.
de pessoas infectadas pelo vírus HIV.

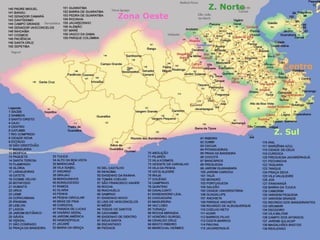

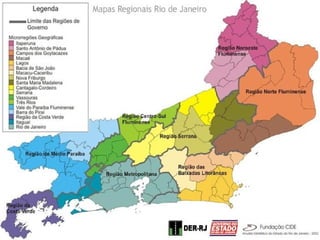

42. Zona Oeste
Z. Sul
Centro
Z. Norte

43. Fim
