- 1. Arte ou ciênciade confeccionar mapas Cartografia Resumo de aula : Cristina Ramos Este material é parte integrante de http://salacristinageo.blogspot.com
- 2. O mapa maisantigo que se tem notícia é o Ga-Sur feito na Babilônia. Um tablete de argila cosida de 7x8 cm, datado de aproximadamente 2 400 a.c representando um vale, provavelmente do rio Eufrates Hoje com tecnologia sofisticada são produzidos e utilizados mapas digitais

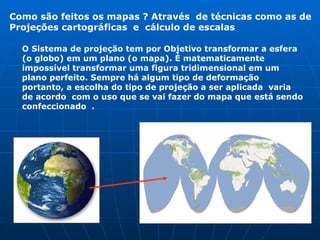

- 3. O Sistema deprojeção tem por Objetivo transformar a esfera (o globo) em um plano (o mapa). É matematicamente impossível transformar uma figura tridimensional em um plano perfeito. Sempre há algum tipo de deformação portanto, a escolha do tipo de projeção a ser aplicada varia de acordo com o uso que se vai fazer do mapa que está sendo confeccionado . Como são feitos os mapas ? Através de técnicas como as de Projeções cartográficas e cálculo de escalas

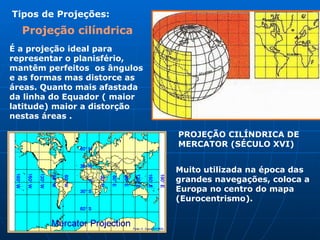

- 4. É a projeçãoideal para representar o planisfério, mantêm perfeitos os ângulos e as formas mas distorce as áreas. Quanto mais afastada da linha do Equador ( maior latitude) maior a distorção nestas áreas . PROJEÇÃO CILÍNDRICA DE MERCATOR (SÉCULO XVI) Tipos de Projeções: Projeção cilíndrica Muito utilizada na época das grandes navegações, coloca a Europa no centro do mapa (Eurocentrismo).
- 5. Groelândia Antartica Observecom atenção o que acontece nesta projeção de Mercartor: Os meridianos e os paralelos são linhas que se cortam em ângulos retos. Nela as regiões polares aparecem muito exageradas como na Groenlândia e a Antártica.

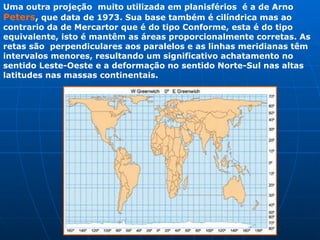

- 6. Uma outra projeção muito utilizada em planisférios é a de Arno Peters , que data de 1973. Sua base também é cilíndrica mas ao contrario da de Mercartor que é do tipo Conforme, esta é do tipo equivalente, isto é mantêm as áreas proporcionalmente corretas. As retas são perpendiculares aos paralelos e as linhas meridianas têm intervalos menores, resultando um significativo achatamento no sentido Leste-Oeste e a deformação no sentido Norte-Sul nas altas latitudes nas massas continentais.

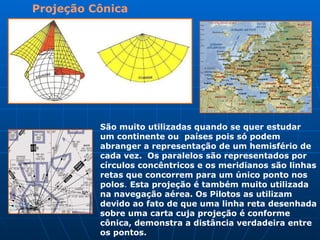

- 7. Projeção Cônica São muito utilizadas quando se quer estudar um continente ou países pois só podem abranger a representação de um hemisfério de cada vez. Os paralelos são representados por círculos concêntricos e os meridianos são linhas retas que concorrem para um único ponto nos polos . Esta projeção é também muito utilizada na navegação aérea. Os Pilotos as utilizam devido ao fato de que uma linha reta desenhada sobre uma carta cuja projeção é conforme cônica, demonstra a distância verdadeira entre os pontos.

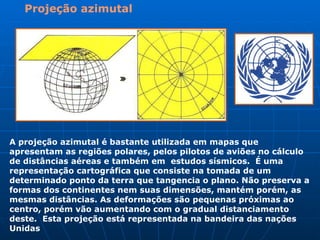

- 8. Projeção azimutal Aprojeção azimutal é bastante utilizada em mapas que apresentam as regiões polares, pelos pilotos de aviões no cálculo de distâncias aéreas e também em estudos sísmicos. É uma representação cartográfica que consiste na tomada de um determinado ponto da terra que tangencia o plano. Não preserva a formas dos continentes nem suas dimensões, mantém porém, as mesmas distâncias. As deformações são pequenas próximas ao centro, porém vão aumentando com o gradual distanciamento deste. Esta projeção está representada na bandeira das nações Unidas
- 9. Escalas Éa relação entre o tamanho verdadeiro e o número de vezes que esta realidade foi diminuída para caber no papel. Se a escala está expressa em 1:50 significa que a realidade foi reduzida cinqüenta vezes para caber no papel; em 1:50 000 000 a realidade foi reduzida cinquenta milhões de vezes. Planisfério E - 1:200 000 000 Brasil relevo E- 1:20 000 000 Obs: No mapa da direita o Brasil está representado de forma dez vezes maior do que no mapa da esquerda (planisfério).
- 10. As Escalas podem ser dos tipos: Gráficas – Uma régua que indica a relação de quanto vale em centímetros a realidade, expresso geralmente em quilômetros. No exemplo ao lado cada centímetro corresponde a uma realidade de de 4,5 km. Sua escala numérica correspondente seria 1:450 000. Numéricas – expressa por uma fração onde o numerador é a unidade real e o denominador é o número de vezes que esta realidade foi reduzida para caber no papel. No exemplo abaixo a redução foi de quatrocentos e cinquenta mil vezes.
- 11. De acordo coma escala as representações do espaço podem ser classificadas em ... Plantas – representações em grande escala. Geralmente igual ou inferior a 1:5 000 Cartas apresentam escalas que variam entre 1: 5 000 e 1: 1 000 000 Mapas são representações do espaço em pequenas escalas ou seja a partir de 1:1 000 000 ou mais de redução. OBS: Quanto maior o denominador menor é a escala pois significa que a realidade foi reduzida mais vezes . Barra da Tijuca 1: 50 000 Escala 1: 50

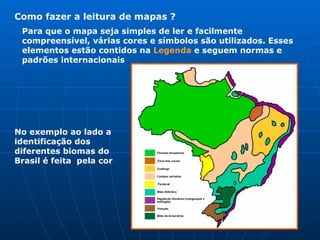

- 12. Como fazer aleitura de mapas ? Para que o mapa seja simples de ler e facilmente compreensível, várias cores e símbolos são utilizados. Esses elementos estão contidos na Legenda e seguem normas e padrões internacionais No exemplo ao lado a identificação dos diferentes biomas do Brasil é feita pela cor

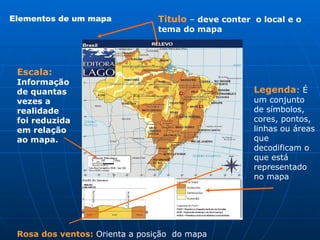

- 13. Elementos de ummapa Titulo – deve conter o local e o tema do mapa Escala: Informação de quantas vezes a realidade foi reduzida em relação ao mapa. Legenda : É um conjunto de símbolos, cores, pontos, linhas ou áreas que decodificam o que está representado no mapa Rosa dos ventos: Orienta a posição do mapa

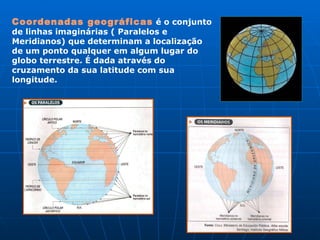

- 14. Coordenadas geográficas é o conjunto de linhas imaginárias ( Paralelos e Meridianos) que determinam a localização de um ponto qualquer em algum lugar do globo terrestre. É dada através do cruzamento da sua latitude com sua longitude.
- 15. Norte Sulsul A B Ponto A =15ºLatitude Sul e 105º Longitude Oeste Ponto B = 45º Latitude Norte e 45º Longitude Leste

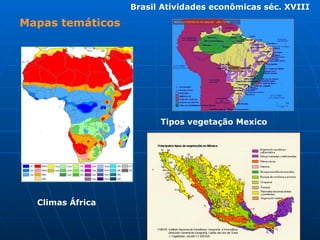

- 16. Mapas temáticos Climas África Tipos vegetação Mexico Brasil Atividades econômicas séc. XVIII

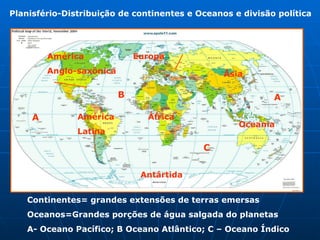

- 17. Planisfério-Distribuição de continentese Oceanos e divisão política A B C A Continentes= grandes extensões de terras emersas Oceanos=Grandes porções de água salgada do planetas A- Oceano Pacífico; B Oceano Atlântico; C – Oceano Índico América Anglo-saxônica América Latina Antártida Oceania África Ásia Europa

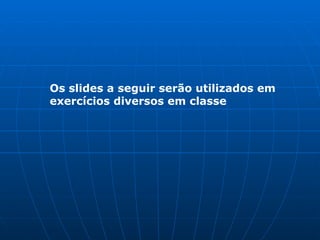

- 18. Os slides aseguir serão utilizados em exercícios diversos em classe
- 19.

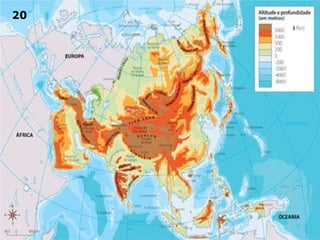

- 20.
- 21.

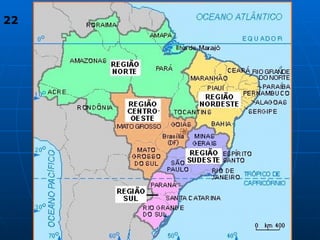

- 22.
- 23.
- 24.
- 25. Zona Oeste Z. Sul Centro Z. Norte 25
- 26.
- 27. Fim Estematerial é parte integrante de ttp :// salacristinageo . blogspot.com
