O documento discute a representação do espaço geográfico através de mapas, explicando o que é cartografia e suas diferentes abordagens (analógica e digital). Também aborda as projeções usadas em mapas, como cilíndricas, cônicas e azimutais, e como a tecnologia como fotos aéreas e satélites contribuem para a cartografia. Finaliza definindo o que são mapas e cartas e discutindo elementos importantes como escala, legendas e símbolos.

1. A
representação
do espaço
geográfico:
A construção de mapas.

2. Mapas: representações
planas Terra
 Para que servem os mapas?
??????????????????
 Para
elaborar ou interpretar um mapa
fazemos uso da:
CARTOGRAFIA

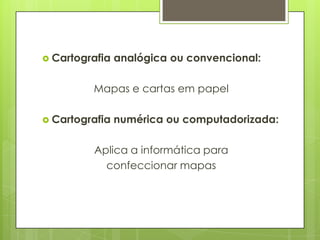

3.  Cartografia analógica ou convencional:
Mapas e cartas em papel
 Cartografia numérica ou computadorizada:
Aplica a informática para
confeccionar mapas

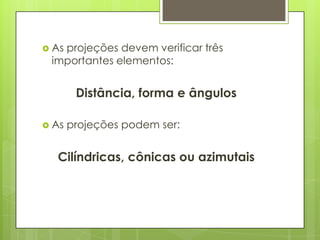

7.  As
projeções devem verificar três
importantes elementos:
Distância, forma e ângulos
 As projeções podem ser:
Cilíndricas, cônicas ou azimutais

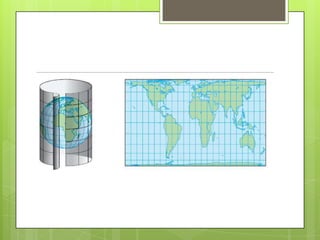

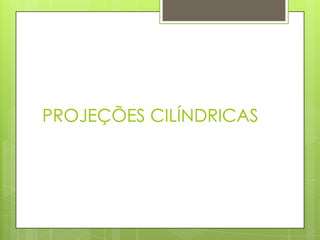

8. PROJEÇÕES CILÍNDRICAS

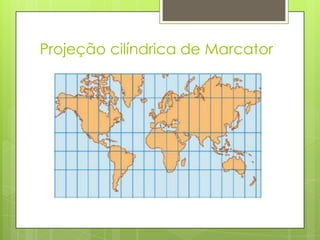

10. Projeção cilíndrica de Marcator

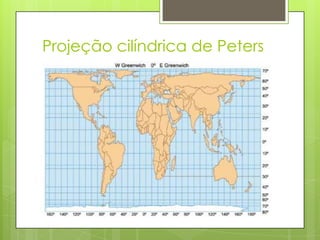

11. Projeção cilíndrica de Peters

12. Projeção cônica

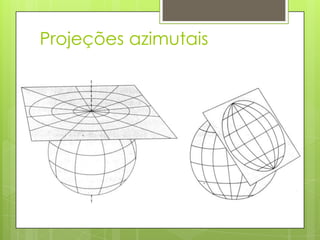

13. Projeções azimutais

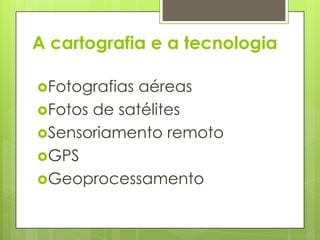

15. A cartografia e a tecnologia
Fotografias aéreas

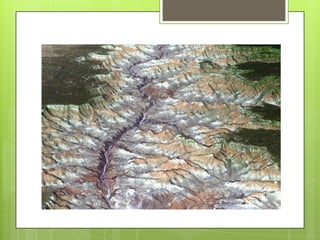

Fotos de satélites
Sensoriamento remoto
GPS

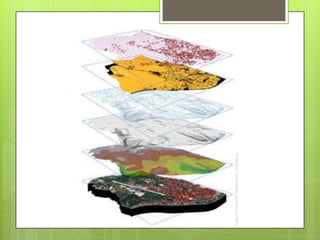

Geoprocessamento

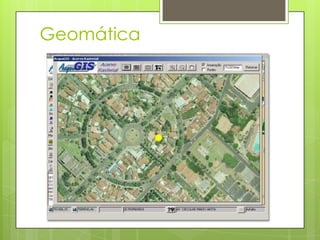

16. Geomática

20. Principais
setores da
Geomática:

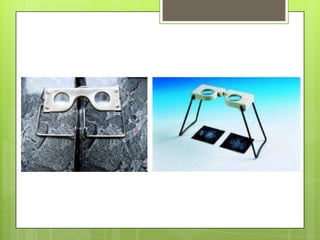

21. Fotogrametria

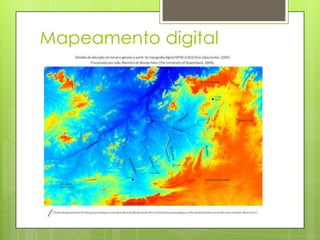

23. Mapeamento digital

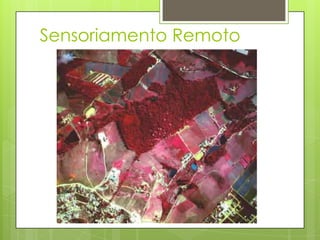

25. Sensoriamento Remoto

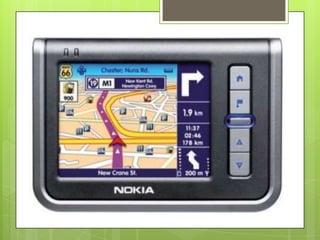

27. Sistema de Posicionamento
Global - GPS
 Latitude
 Longitude
 Altitude
 Mapeamento de rotas marítimas e
terrestres
 Redes de transmissão de energia elétrica
 Correntes marítimas
 Ecossistemas
 Monitoramento de desastras ambientais e
da fauna

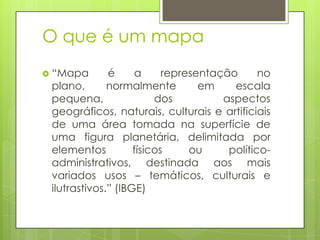

28. O que é um mapa
 “Mapa é a representação no
plano, normalmente em escala
pequena, dos aspectos
geográficos, naturais, culturais e artificiais
de uma área tomada na superfície de
uma figura planetária, delimitada por
elementos físicos ou político-
administrativos, destinada aos mais
variados usos – temáticos, culturais e
ilutrastivos.” (IBGE)

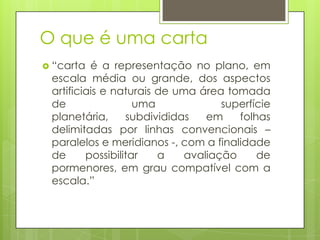

30. O que é uma carta
 “carta é a representação no plano, em
escala média ou grande, dos aspectos
artificiais e naturais de uma área tomada
de uma superfície
planetária, subdivididas em folhas
delimitadas por linhas convencionais –
paralelos e meridianos -, com a finalidade
de possibilitar a avaliação de
pormenores, em grau compatível com a
escala.”

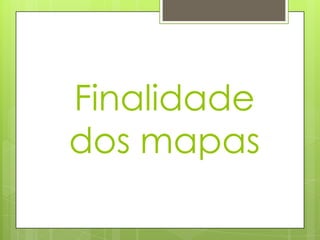

32. Finalidade
dos mapas

33. GERAIS

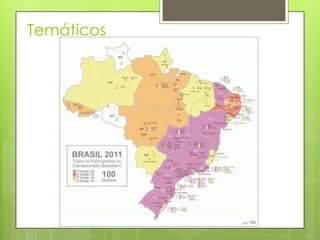

34. Temáticos

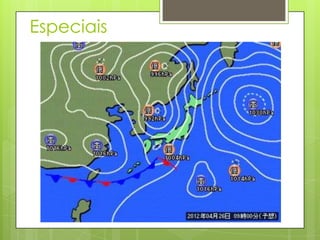

36. Especiais

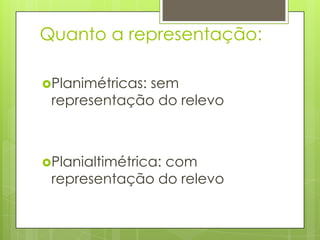

37. Quanto a representação:
Planimétricas:
sem
representação do relevo
Planialtimétrica:
com
representação do relevo

38. De acordo com a escala:
 Cadastrais: Com escala até 1:25.000
 Topográficos:Escala de
1: 25 000 até 1: 250 000
 Geográfico: Escala de 1: 1 000 000 e
menores

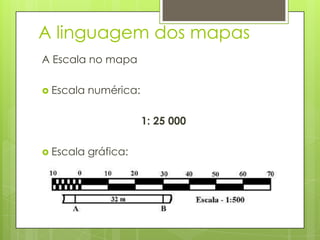

39. A linguagem dos mapas
A Escala no mapa
 Escala numérica:
1: 25 000
 Escala gráfica:

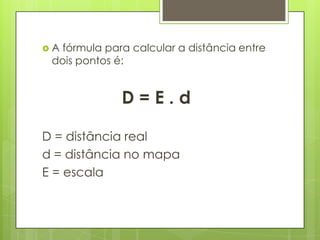

40. Afórmula para calcular a distância entre
dois pontos é:
D=E.d
D = distância real
d = distância no mapa
E = escala

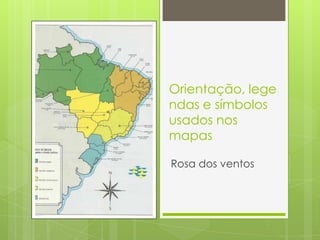

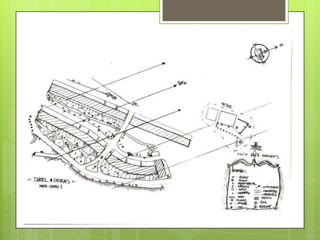

41. Orientação, lege
ndas e símbolos
usados nos
mapas
Rosa dos ventos

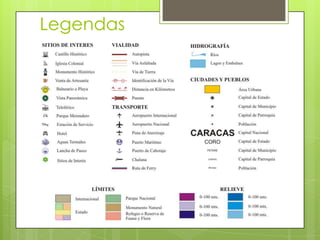

44. Legendas

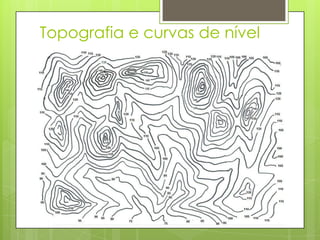

45. Topografia e curvas de nível

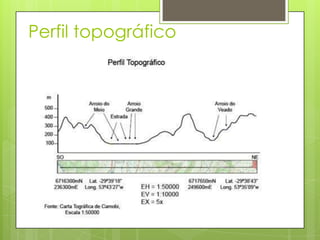

46. Perfil topográfico

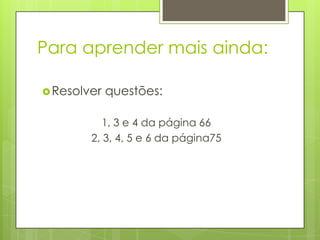

47. Para aprender mais ainda:
 Resolver questões:
1, 3 e 4 da página 66
2, 3, 4, 5 e 6 da página75
