CARTOGRAFIA
1. CARACTERÍSTICAS GERAIS
A Cartografia é uma ferramenta utilizada pela
geografia para a confecção de mapas, a partir da ob-
servação direta, ou de dados obtidos por fontes se-
cundárias (fotos, imagens). O Homem retrata
características do espaço desde a pré-história, essas
observações foram retratadas em rochas, sobretudo
em cavernas.
A Cartografia foi evoluindo, tendo como áreas
de grande desenvolvimento a babilônia (atual Ira-
que), cerca de 200 a .C.
Na Idade Média, houve um forte retrocesso na
evolução do pensamento cartográfico, por influência
da Igreja, que apoiava-se na idéia de que a terra era o
centro do sistema, e Jerusalém era destacada como a
área central em vários mapas do período.
Com o desenvolvimento das navegações e a
mudança de mentalidade, a cartografia novamente
passou a adquirir status de importância, sendo que
vários cartógrafos acompanhavam as expedições,
descrevendo e relatando características peculiares das
regiões visitadas, possibilitando, assim, um melhor
conhecimento das áreas do globo.
A cartografia é um instrumento essencial para
os governos, pois serve para analisar, interpretar e in-
terferir na realidade espacial, determinando uma me-
lhor utilização do espaço. Esse instrumento também é
utilizado como ramo de poder político, as informa-
ções e os mapas atualizados e detalhados servem co-
mo mecanismo estratégico de informação.
2. REPRESENTAÇÕES DA TERRA
Globo terrestre: é a forma reduzida de repre-
sentação da terra, que mais se aproxima da realidade.
Essa forma possui algumas vantagens por apresentar
a mesma forma da terra e conservar os continentes e
oceanos em suas posições relativamente reais, embo-
ra com pobreza de detalhes.
Mapas: são representações da terra projetadas
em uma superfície plana, a qual sempre determinará
deformações. Esses tipos de representações são muito
utilizadas em pesquisas científicas. Para confeccionar
um mapa, é necessária uma grande quantidade de in-
formações, que devem estar contidas no próprio ma-
pa (escala, legenda, título, símbolos e data de
confecção) para facilitar a compreensão e auxiliar na
análise.
3. TIPOS GERAIS DE PROJEÇÃO CARTO-
GRÁFICA
Projeções cartográficas são representações de
uma superfície esférica (o planeta) em uma superfície
plana (mapa), essa representação acarreta distorções.
Cilíndrica
São projeções em que o globo é envolvido por
um cilindro, posteriormente é determinado um mapa,
essa projeção determina algumas características co-
mo:
Paralelos e meridianos em linha retas e per-
pendiculares;
Á medida que se aproxima dos pólos, ocor-
re maior distorção da representação;
O único local que conserva as dimensões
originais do paralelo do Equador (local de
contato);
É muito utilizado como planisfério (repre-
sentação total da terra).
Cônica
São projeções em que o globo terrestre é inse-
rido em um cone. Características dessa projeção:
Os paralelos possuem linhas circulares e os
meridianos linhas concêntricas (chegam ou
saem de um determinado lugar);
Muito utilizado para representação de lati-
tudes intermediárias (regiões próximas aos
trópicos).
Editora Exato 10
Azimutal ou Geopolítica
São projeções da superfície da terra sobre um
plano, a partir de um determinado ponto central. Ca-
racterísticas dessa projeção:
Paralelos projetados em círculos concêntri-
cos e meridianos projetados em linha reta e
concêntrica;
Ocorre aumento de deformação na projeção
à medida que se afasta do ponto central;
Possui uma utilidade muito importante em
cartas náuticas e aeronáuticas;
Caracteriza-se por ser geopolítica, pois o
centro da projeção (azimute) normalmente é
o país ou região de destaque para o analista,
possibilitando que essa área seja o centro da
superfície (local de grande importância es-
tratégica).
Também chamada de projeção eqüidistante
(permite saber com precisão a distância em
linha reta do centro a qualquer ponto da ter-
ra).
Robinson
Sua função é essencialmente didática. Essa
forma de projeção distorce menos as áreas, formas e
distâncias.
Os meridianos são elipses (linhas curvas) e os
paralelos linhas retas.
Possibilita, sem muitas distorções, a reprodu-
ção de grandes áreas, muito útil para planisférios
(mapas múndi).
América
Europa
África
Ásia
Oceano
Pacífico
Antártida
Oceano
Atlântico
Oceano
índico
Oceania
Oceano
pacífico
4. FORMAS ESPECÍFICAS DE PROJEÇÕES
Mercator
A projeção cilíndrica de Mercator surgiu no
século XVI, em um momento em que boa parte do
mundo já era conhecida. Essa projeção é muito utili-
zada desde o período das navegações, tornando-se
uma das mais conhecidas e inseridas em livros. Essa
projeção é caracterizada como conforme (conserva os
ângulos e as formas). Por ter um caráter expressa-
mente eurocêntrico, recebeu forte crítica dos países
subdesenvolvidos. Outro problema presente nessa
projeção é a distorção nas altas latitudes, como no ca-
so da Groenlândia (ilha dinamarquesa) que possui 2,2
Km2
, contudo apresenta no mapa uma área superior
ao Brasil que possui mais de 8,5 Km2
.
Peters
Peters buscou determinar uma projeção cilín-
drica que desenvolvesse tamanho real à posição dos
países subdesenvolvidos. Essa projeção é equivalen-
te, conserva o tamanho proporcional correto, contudo
as formas se encontram esticadas. Essa projeção é
também denominada de terceiro-mundista, por buscar
quebrar a visão de superioridade das nações ricas do
hemisfério norte.
Aitolff
Muito utilizado na produção de planisférios
(mapas múndi). Essa projeção também é equivalente,
contudo os meridianos e paralelos possuem forma e-
líptica. A América constitui a região central.
Editora Exato 11
Mollweide
Muito utilizado também na produção de pla-
nisférios (mapas múndi). Essa projeção também é
equivalente, possuindo uma forma elíptica. A Dife-
rença é que a Europa e a África estão na região cen-
tral.
Interrompida de Goode
É uma projeção interrompida e descontínua,
busca demonstrar a equivalência das massas conti-
nentais e oceânicas.
5. ESCALAS
A escala determina quantas vezes o objeto real
foi diminuído. Não existe mapa de escala 1:1, no sen-
tido de que isso seria inútil para a análise.
Tamanho de Escala
Grande: até 1: 250.000
Média: 1: 250.000 a 1: 1.000.000
Pequena: Acima de 1: 1.000.000
Quanto maior a escala, maior riqueza de deta-
lhes e menor a área abrangida.
Muitos mapas aparecem com as medidas reais
reduzidas 6 milhões de vezes, isso significa que:
Cada centímetro no mapa equivale a
6.000.000 de centímetros;
Cada centímetro equivale a 60.000 metros;
Cada centímetro equivale a 60 quilômetros.
6. FORMA DE REPRESENTAÇÃO
Numérica: é determinada entre a proporção e
a distância no mapa. Como exemplo 1: 150.000.000
(significa que 1 cm no mapa equivale a 150.000.000
cm de território, ou 1.500 quilômetros). O numerador
é sempre a unidade 1 e o denominador indica quantas
vezes as medidas reais foram diminuídas. Pode ser
assim representada:
1:1.000.000 ,
1
1.000.000
ou 1/1.000.000
Gráfica: caracteriza-se pela divisão de uma li-
nha em casas, que são normalmente divididas em
centímetros, metros ou quilômetros. Podemos deter-
minar uma escala de 1:200, colocando uma figura
semelhante a uma régua, e dividindo em centímetros,
em que cada pedacinho do centímetro corresponda a
2 metros.
0km 200km100km 300km 400km 500km
7. TÉCNICAS UTILIZADAS
Sensoriamento Remoto: tecnologia de obten-
ção sobre objetos e áreas sem contato direto, a obten-
ção dos resultados é feita a partir de registro de
imagens obtidas por meio de radiação eletromagnéti-
ca, essas ondas são registradas digitalmente por saté-
lites, determinando mapas mais definidos e
completos.
Fotografia Aérea: também chamada de aero-
fotogrametria, essa técnica utiliza fotos aéreas, inclu-
sive de satélites, para a melhor projeção de mapas.
Essa técnica auxiliou muito no avanço da confecção
de mapas mais detalhados e completos.
Gradação de Cores: técnica muito utilizada
para diferenciar áreas, sobretudo, de diferentes altitu-
des.
8. CÁLCULOS DE ESCALA
Primeiro a definição: escala é a relação de pro-
porção (E) entre uma distância real do terreno (D) e
distância gráfica representada (d).
É possível calcular um dos valores, caso as ou-
tras duas variáveis sejam conhecidas.
E = D/ d D = E x d d = D / E
E = denominador da escala;
d = distância no mapa;
D = distância no terreno.
Já que escala numérica é uma relação de pro-
porção (as variáveis estão relacionadas), podemos
propor a disposição das variáveis da seguinte forma,
um triângulo.
D
E d
Assim, colocando o dedo sobre a variável que
queremos calcular, a fórmula é dada pela disposição
das outras duas variáveis. O que estiver no mesmo
nível, multiplicamos e o que estiver em níveis dife-
rentes, dividimos. Vejamos os exemplos a seguir:
Editora Exato 12
Para calcular a Escala:
D
dE
E=D/d
Por exemplo: uma carta cartográfica em que 1
centímetro na carta equivale a 5000 metros no terre-
no.
Qual será a escala?
Primeiramente, converteremos 5000 metros em
centímetros (5000 x 100), que é igual a 500.000 cen-
tímetros. Pode ser feita a conversão por regra de três
1 m – 100 cm
5000 m – x
X= 5000 x 100
Logo, pela fórmula: E = 1 / 500.000 centíme-
tros.
Essa é a escala da carta: 1/500.000.
Para calcular a medida no Terreno:
D
dE
D= d x E
Por exemplo: qual a distância no terreno entre
a cidade (A) e outra cidade (B), considerando que es-
tão separadas por uma distância de 10 cm num mapa
de escala 1/100.000?
Logo, pela fórmula: D = 100.000 x 10 logo D
= 1.000.000 (cm).
Agora, é só convertermos 1.000.000 de centí-
metros em metros (1.000.000 / 100).
A distância no terreno é: 10.000 m ou 10 km.
D=10km.
Para calcular a medida no Mapa:
D
dE
d = D/E
Por exemplo: em um mapa de escala
1/100.000, qual será a medida no mapa de um seg-
mento de reta que no terreno tem a medida de 1000
metros?
Logo, pela fórmula: d=1.000/100.000 à
d=0,01, transformando em centímetros: d=1cm. A
medida no mapa é 1 cm.
9. LEITURA COMPLEMENTAR
O mundo da ONU
O símbolo da ONU é uma projeção azimutal
centrada no pólo norte. Representa um ideal de neu-
tralidade, com nenhum país no centro, já que no pólo
norte só há gelo. No entanto, na realidade, as coisas
não são bem assim. Os dois principais órgãos de po-
der da entidade são a Assembléia Geral e o Conselho
de Segurança. O primeiro, composto por todos os 188
países membros (1998), não tem poder de decisão e
reúne-se anualmente ou em sessões extraordinárias.
O órgão que de fato toma decisões na ONU é o Con-
selho de Segurança, composto por cinco membros
permanentes – Estados Unidos, Federação Russa
(que ocupa a vaga da extinta União Soviética), China,
Reino Unido e França – e dez rotativos, eleitos pela
Assembléia Geral para um mandato de dois anos.
Do céu nada se esconde
Os proprietários de terras egípcias anualmente
enfrentavam um sério problema: as cheias do Nilo
submergiam as demarcações das terras, causando
muita briga e confusão, os coletores de impostos do
faraó não sabiam o que cobrar de quem. Como a ne-
cessidade é a melhor escola, o uso de mapas passou a
ser extremamente importante para o governo. Mas o
desenvolvimento de mapas não foi apenas causado
por interesses econômicos. Mapas antigos revelavam
toda a visão de mundo da cultura que os produziu,
toda a cosmologia da época. Mapas tentavam encasu-
lar não só o reconhecimento geográfico da Terra, mas
seu lugar nos céus.
No século 3 a.C., Eratóstenes de Cirena mediu
pela primeira vez a circunferência da Terra. Junta-
mente com o grande astrônomo grego Hiparco, Era-
tóstenes desenvolveu a linguagem da cartografia em
termos do globo terrestre e do sistema de latitude e
longitude, usada até hoje.
Depois de um intervalo de 15 séculos durante a
Idade Média, a cartografia passou por um período de
grande renovação, com a expansão das viagens ex-
ploratórias dos portugueses e espanhóis. O desenvol-
vimento da cartografia aliava interesses econômicos
aos de sobrevivência das tripulações dos navios, as-
sim como estratégias bélicas: para conquistar o terri-
tório do inimigo ou para explorar as riquezas de uma
colônia, nada mais básico do que conhecer seus deta-
lhes geográficos.
Passados 500 anos, nós entramos em uma nova
fase de cartografia terrestre. Com a ajuda do ônibus
espacial Endeavour, cientistas da Nasa, a agência es-
pacial dos EUA, deverão criar um mapa praticamente
Editora Exato 13
completo da superfície terrestre, não só em latitude e
longitude, mas também em altitude, isto é, um mapa
tridimensional de nosso planeta.
A resolução do mapa será de 30 metros, contra
a resolução dos mapas atuais, que é de 90 metros, e a
precisão das medidas de altitude será entre 6 metros e
18 metros.
A quantidade absurda de dados gerada pelos
radares da Endeavour encherá o equivalente a 13.500
CDs. A missão reflete uma tendência cada vez maior
na pesquisa de ponta, que é a criação de colaborações
internacionais, no caso, com as agências espaciais
italiana e alemã.
Claro, esse tipo de empreendimento não foge à
regra geral dos mapas do século 16: existem interes-
ses econômicos e militares em jogo, se bem que a
propaganda vai para o lado dos benefícios que o novo
mapa trará para a sociedade. Por exemplo, os dados
sobre as variações em altitude ajudarão os estudos
sobre erosão em diversos terrenos, terremotos, en-
chentes, vulcões e mudanças climáticas. Os mapas
ajudarão também na manutenção das florestas e na
identificação de áreas propícias à implantação de an-
tenas e outros dispositivos usados em telecomunica-
ção. É curioso: hoje nós temos mapas topográficos
mais precisos das superfícies de Vênus e de Marte do
que da Terra.
Um dos maiores interessados no projeto é o
Departamento de Defesa Norte-Americano, que en-
trou com US$ 200 milhões no financiamento. Deta-
lhes da ordem de 30 metros são suficientes para
localizar fábricas e depósitos clandestinos de arma-
mentos, sejam eles nucleares ou bioquímicos.
Com isso, apenas dados com resolução de 90
metros serão liberados ao público em geral. Acesso a
dados com maior precisão tem de ser autorizado in-
dividualmente. Imagino que o Departamento de De-
fesa também esteja planejando usar os dados não só
para defender, mas para atacar; caso uma fábrica
clandestina de enriquecimento de materiais nucleares
seja encontrada, seria fácil destruí-la remotamente,
usando mísseis balísticos. Com o final da Guerra Fri-
a, o inimigo tornou-se invisível, um grupo terrorista
isolado, em vez de uma nação.
Para produzir esse mapa, o ônibus espacial u-
sará duas antenas, uma na nave e outra na extremida-
de de um mastro de 60 metros, o maior já usado no
espaço. As duas antenas captarão as ondas emitidas
pela nave, após elas serem refletidas pela superfície
da Terra. A pequena diferença de distância entre as
antenas gerará dois mapas que, quando comparados,
produzirão informação sobre a altitude. Do céu, nada
se esconde.
Marcelo Gleiser. Folha de S. Paula, Mais!, 20 fev. 2000, p. 29
ESTUDO DIRIGIDO
1 Entre os vários tipos de projeção estão as cônicas
e as cilíndricas, mencione as principais diferenças
entre as duas.
2 A projeção cilíndrica de Mercator surgiu no sécu-
lo XVI, em um momento em que boa parte do
mundo já era conhecida. Essa projeção é muito
utilizada desde o período das navegações, tor-
nando-se uma das mais conhecidas e inseridas em
livros. Determine as principais características
dessa projeção.
3 Compare essas duas escalas: 1: 10.000 e 1:
250.000.000. Qual é a escala maior? Por quê?
Qual delas é mais apropriada para representar
uma área pequena (um bairro) e qual serviria para
fazer um mapa de todo o globo?
4 Baseado no texto da leitura complementar “O
Mundo da ONU” cite o fato para que o desenho
da ONU esteja centrado no pólo norte.
5 A escala do mapa é de 1: 500.000, a distância en-
tre duas cidades em linha reta é de 6 cm, obtenha
a distância real entre essas duas cidades.
EXERCÍCIOS
1 Se uma escala no mapa foi destacada como 1:
100000, isso significa que cada centímetro no
mapa equivale a:
a) 100000 quilômetros.
Editora Exato 14
b) 1000000000 quilômetros.
c) 10101010 quilômetros.
d) 1 quilômetro.
e) 1000000 quilômetros .
2 Sobre a projeção de Mercator, é incorreto afirmar
que:
a) é conhecida como eurocêntrica.
b) paralelos e meridianos são linhas retas que se
cruzam.
c) quanto maior a latitude, maior a distorção.
d) é muito utilizada no mundo hoje.
e) também é chamada de globo terrestre.
3 Se um mapa está projetado na forma de 1:
100.000, significa que 1 centímetro no mapa está
para 100.000 centímetros, ou 1 centímetro está
para 1 quilômetro. Determine qual a forma de re-
presentação acima destacada:
a) representação circular.
b) representação complexa.
c) representação numérica.
d) representação teatral.
e) representação longínqua.
4 Um mapa de 1: 200.000 significa:
a) 1 centímetro para 200.000 centímetros.
b) 1 centímetro para dois milhões de metros.
c) 1 centímetro para 1 quilômetro.
d) 1 centímetro para 1 centímetro.
e) 10 quilômetros por hora.
5 Qual a distância real em quilômetros entre duas
cidades A e B, sabendo que o mapa foi desenha-
do na escala de 1: 200000, e a distância gráfica é
de 3 cm (distância no mapa).
a) 700 quilômetros.
b) 23 metros.
c) 6 quilômetros.
d) 3 456 quilômetros.
e) 89655 quilômetros.
GABARITO
Estudo Dirigido
1 Cônicas: são projeções em que o globo terrestre
é inserido em um cone. Características dessa pro-
jeção:
Os paralelos possuem linhas circulares e os
meridianos linhas concêntricas (chegam ou
saem de um determinado lugar);
Muito utilizado para a representação de lati-
tudes intermediárias (regiões próximas aos
trópicos);
Cilíndricas: São projeções em que o globo é
envolvido por um cilindro, essa projeção determina
algumas características como:
Paralelos e meridianos em linha retas e per-
pendiculares;
Á medida que se aproxima dos pólos, ocor-
re maior distorção da representação;
O único local que conserva as dimensões
originais do paralelo do Equador (local de
contato);
É muito utilizado como planisfério (repre-
sentação total da terra).
2 A projeção cilíndrica de Mercator surgiu no sécu-
lo XVI, em um momento em que boa parte do
mundo já era conhecida. Essa projeção é muito
utilizada desde o período das navegações, tor-
nando-se uma das mais conhecidas e inseridas em
livros. Essa projeção é caracterizada como con-
forme (conserva os ângulos e as formas). Por ter
um caráter expressamente eurocêntrico, recebeu
forte crítica dos países subdesenvolvidos. Outro
problema presente nessa projeção é a distorção
nas altas latitudes, como no caso da Groelândia
(ilha dinamarquesa) que possui 2,2 Km2
, contudo
apresenta no mapa uma área superior ao Brasil,
que possui mais de 8,5 Km2
.
3 A Escala maior é 1: 10.000 (quanto maior a esca-
la, menor a área) mais detalhado é o mapa).
A escala de 1:10.000 é melhor para representar
uma área pequena.
A escala de 1: 250.000.000 é melhor para re-
presentar o planeta.
4 Para que todos os países, segundo a representa-
ção cartográfica, possam ser inseridos no conjun-
to político com a mesma importância.
5 Escala – 1: 500.000
Distância gráfica 6 cm
Fórmula E=D/d
Editora Exato 15
E= escala
D = Distância real
D = Distância gráfica
Obs: Deve-se transformar a escala para Km, ou
seja, 500.000 cm = 5 Km
E = D/d
D = E.d D = 5 x 6 D = 30 Km
R: 30 Km
Exercícios
1 D
2 E
3 C
4 A
5 C

Mais conteúdo relacionado

Mais procurados

Cap. 3 - Mapas (6º ano)
Cap. 3 - Mapas (6º ano)Cap. 3 - Mapas (6º ano)
Cap. 3 - Mapas (6º ano)
profacacio

1 lugar, território, espaço e paisagem
1 lugar, território, espaço e paisagem1 lugar, território, espaço e paisagem
1 lugar, território, espaço e paisagem
Fernanda Lopes

Fixos e fluxos
Fixos e fluxosFixos e fluxos
Fixos e fluxos
Matheus Jorge de Sousa

Aula 1 parte_2
Aula 1 parte_2Aula 1 parte_2
Aula 1 parte_2
Daiane Regina

ATMOSFERA - TEMPO E CLIMA
ATMOSFERA - TEMPO E CLIMAATMOSFERA - TEMPO E CLIMA
ATMOSFERA - TEMPO E CLIMA
Vanessa Silva

Cartografia 1º ano
Cartografia 1º anoCartografia 1º ano
Cartografia 1º ano
Celso Roberto Pitta Santos

Cartografia 1° Ano
Cartografia 1° AnoCartografia 1° Ano
Cartografia 1° Ano
Débora Sales

Cartografia
CartografiaCartografia
Cartografia
Ilda Bicacro

Continente europeu
Continente europeuContinente europeu
Continente europeu
DANUBIA ZANOTELLI

Conceitos fundantes da Geografia
Conceitos fundantes da GeografiaConceitos fundantes da Geografia
Conceitos fundantes da Geografia
Gabrielly Peixoto

9º Ano - Módulo 02 - Globalização e o Espaço Geográfico
9º Ano - Módulo 02 - Globalização e o Espaço Geográfico9º Ano - Módulo 02 - Globalização e o Espaço Geográfico
9º Ano - Módulo 02 - Globalização e o Espaço Geográfico
Cléber Figueiredo Beda de Ávila

Mapas temáticos quantitativos
Mapas temáticos quantitativosMapas temáticos quantitativos
Mapas temáticos quantitativos
Pedro Wallace

Urbanização, rede urbana e metrópoles
Urbanização, rede urbana e metrópolesUrbanização, rede urbana e metrópoles
Urbanização, rede urbana e metrópoles
Professor

A representacao do espaco geográfico
A representacao do espaco geográficoA representacao do espaco geográfico
A representacao do espaco geográfico
dantasrdl

Coordenadas Geograficas
Coordenadas GeograficasCoordenadas Geograficas
Coordenadas Geograficas
Luciano Pessanha

Mapas temáticos - Aula 01
Mapas temáticos - Aula 01Mapas temáticos - Aula 01
Mapas temáticos - Aula 01
ProfGeoJean

ESCALA CARTOGRÁFICA.pptx
ESCALA CARTOGRÁFICA.pptxESCALA CARTOGRÁFICA.pptx
ESCALA CARTOGRÁFICA.pptx
MarcoTlioAbreu1

Conceitos demográficos
Conceitos demográficosConceitos demográficos
Conceitos demográficos
Professor

Localização geográfica do brasil
Localização geográfica do brasilLocalização geográfica do brasil
Localização geográfica do brasil
Antonio Reali

Aula 2 urbanização
Aula 2   urbanizaçãoAula 2   urbanização

Mais procurados (20)

Cap. 3 - Mapas (6º ano)
Cap. 3 - Mapas (6º ano)Cap. 3 - Mapas (6º ano)
Cap. 3 - Mapas (6º ano)

1 lugar, território, espaço e paisagem
1 lugar, território, espaço e paisagem1 lugar, território, espaço e paisagem
1 lugar, território, espaço e paisagem

Fixos e fluxos
Fixos e fluxosFixos e fluxos
Fixos e fluxos

Aula 1 parte_2
Aula 1 parte_2Aula 1 parte_2
Aula 1 parte_2

ATMOSFERA - TEMPO E CLIMA
ATMOSFERA - TEMPO E CLIMAATMOSFERA - TEMPO E CLIMA
ATMOSFERA - TEMPO E CLIMA

Cartografia 1º ano
Cartografia 1º anoCartografia 1º ano
Cartografia 1º ano

Cartografia 1° Ano
Cartografia 1° AnoCartografia 1° Ano
Cartografia 1° Ano

Cartografia
CartografiaCartografia
Cartografia

Continente europeu
Continente europeuContinente europeu
Continente europeu

Conceitos fundantes da Geografia
Conceitos fundantes da GeografiaConceitos fundantes da Geografia
Conceitos fundantes da Geografia

9º Ano - Módulo 02 - Globalização e o Espaço Geográfico
9º Ano - Módulo 02 - Globalização e o Espaço Geográfico9º Ano - Módulo 02 - Globalização e o Espaço Geográfico
9º Ano - Módulo 02 - Globalização e o Espaço Geográfico

Mapas temáticos quantitativos
Mapas temáticos quantitativosMapas temáticos quantitativos
Mapas temáticos quantitativos

Urbanização, rede urbana e metrópoles
Urbanização, rede urbana e metrópolesUrbanização, rede urbana e metrópoles
Urbanização, rede urbana e metrópoles

A representacao do espaco geográfico
A representacao do espaco geográficoA representacao do espaco geográfico
A representacao do espaco geográfico

Coordenadas Geograficas
Coordenadas GeograficasCoordenadas Geograficas
Coordenadas Geograficas

Mapas temáticos - Aula 01
Mapas temáticos - Aula 01Mapas temáticos - Aula 01
Mapas temáticos - Aula 01

ESCALA CARTOGRÁFICA.pptx
ESCALA CARTOGRÁFICA.pptxESCALA CARTOGRÁFICA.pptx
ESCALA CARTOGRÁFICA.pptx

Conceitos demográficos
Conceitos demográficosConceitos demográficos
Conceitos demográficos

Localização geográfica do brasil
Localização geográfica do brasilLocalização geográfica do brasil
Localização geográfica do brasil

Aula 2 urbanização
Aula 2   urbanizaçãoAula 2   urbanização
Aula 2 urbanização


Semelhante a 02 cartografia geral

Espaço E Representações Cartográficas - 3º Ano
Espaço E Representações Cartográficas - 3º AnoEspaço E Representações Cartográficas - 3º Ano
Espaço E Representações Cartográficas - 3º Ano
Pré Master

Cartografia
CartografiaCartografia
Cartografia
profleofonseca

Slides de cartografia
Slides de cartografiaSlides de cartografia
Slides de cartografia
Dora Amarante

Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptxAula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
MrcioHenrique50

Projeções
ProjeçõesProjeções
Projeções
karolpoa

Cartografia
CartografiaCartografia
Cartografia
Rogério Bartilotti

Cartografia 2011
Cartografia 2011Cartografia 2011
Cartografia 2011
caroline-f

Espaço geográfico
Espaço geográficoEspaço geográfico
Espaço geográfico
José Roberto

Ifes aula 4-cartografia https://youtu.be/KsrS8ub_hUY
Ifes aula 4-cartografia https://youtu.be/KsrS8ub_hUYIfes aula 4-cartografia https://youtu.be/KsrS8ub_hUY
Ifes aula 4-cartografia https://youtu.be/KsrS8ub_hUY
Kéliton Ferreira

Aval parc geo 3
Aval parc geo 3Aval parc geo 3
Aval parc geo 3
Antonio Carlos da Silva

Cartografia.
Cartografia.Cartografia.
Cartografia.
Lara Lídia

Representacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdfRepresentacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdf
AndressaAmorim22

Unidade 2 sextoano
Unidade 2 sextoanoUnidade 2 sextoano
Unidade 2 sextoano
Christie Freitas

Cartografia
CartografiaCartografia
GEOGRAFIA 7 - A representação da superficie terrestre
GEOGRAFIA 7 - A representação da superficie terrestreGEOGRAFIA 7 - A representação da superficie terrestre
GEOGRAFIA 7 - A representação da superficie terrestre
ElisabeteCosta63

Formas de representação da superfície terrestre
Formas de representação da superfície terrestreFormas de representação da superfície terrestre
Formas de representação da superfície terrestre
Paula Tomaz

Projecoes cartograficas aula_11_07_09
Projecoes cartograficas aula_11_07_09Projecoes cartograficas aula_11_07_09
Projecoes cartograficas aula_11_07_09
Marcia Silva

Cartografia
CartografiaCartografia
Projeções cartográficas
Projeções cartográficasProjeções cartográficas
Projeções cartográficas
Thiago Oliveira

ProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdia
ProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdiaProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdia
ProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdia
alcidessf


Semelhante a 02 cartografia geral (20)

Espaço E Representações Cartográficas - 3º Ano
Espaço E Representações Cartográficas - 3º AnoEspaço E Representações Cartográficas - 3º Ano
Espaço E Representações Cartográficas - 3º Ano

Cartografia
CartografiaCartografia
Cartografia

Slides de cartografia
Slides de cartografiaSlides de cartografia
Slides de cartografia

Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptxAula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx

Projeções
ProjeçõesProjeções
Projeções

Cartografia
CartografiaCartografia
Cartografia

Cartografia 2011
Cartografia 2011Cartografia 2011
Cartografia 2011

Espaço geográfico
Espaço geográficoEspaço geográfico
Espaço geográfico

Ifes aula 4-cartografia https://youtu.be/KsrS8ub_hUY
Ifes aula 4-cartografia https://youtu.be/KsrS8ub_hUYIfes aula 4-cartografia https://youtu.be/KsrS8ub_hUY
Ifes aula 4-cartografia https://youtu.be/KsrS8ub_hUY

Aval parc geo 3
Aval parc geo 3Aval parc geo 3
Aval parc geo 3

Cartografia.
Cartografia.Cartografia.
Cartografia.

Representacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdfRepresentacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdf

Unidade 2 sextoano
Unidade 2 sextoanoUnidade 2 sextoano
Unidade 2 sextoano

Cartografia
CartografiaCartografia
Cartografia

GEOGRAFIA 7 - A representação da superficie terrestre
GEOGRAFIA 7 - A representação da superficie terrestreGEOGRAFIA 7 - A representação da superficie terrestre
GEOGRAFIA 7 - A representação da superficie terrestre

Formas de representação da superfície terrestre
Formas de representação da superfície terrestreFormas de representação da superfície terrestre
Formas de representação da superfície terrestre

Projecoes cartograficas aula_11_07_09
Projecoes cartograficas aula_11_07_09Projecoes cartograficas aula_11_07_09
Projecoes cartograficas aula_11_07_09

Cartografia
CartografiaCartografia
Cartografia

Projeções cartográficas
Projeções cartográficasProjeções cartográficas
Projeções cartográficas

ProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdia
ProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdiaProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdia
ProjeçõEs CartográFica, Mapas E Atividades Ulbra ConcóRdia


02 cartografia geral

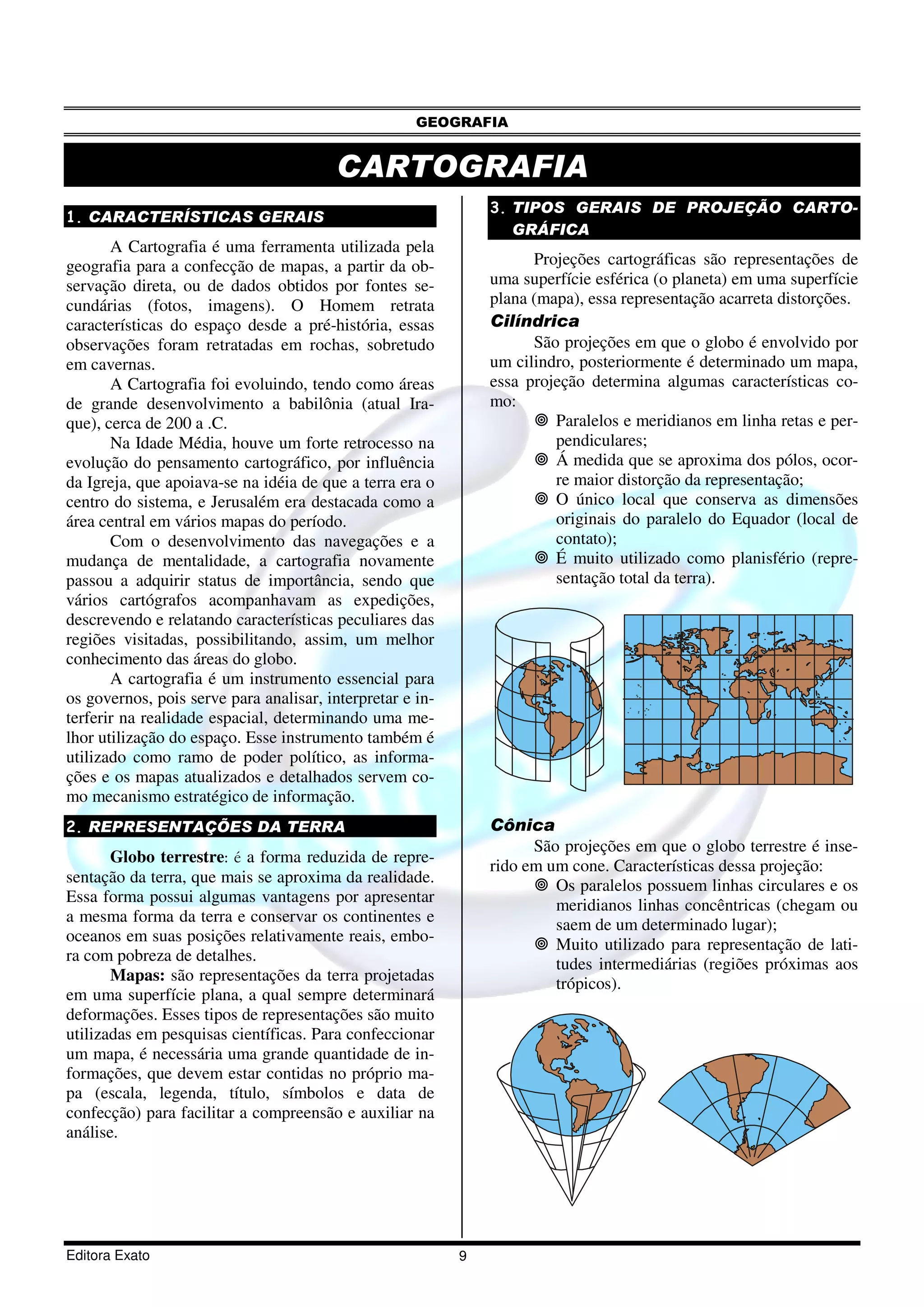

  • 1. GEOGRAFIA Editora Exato 9 CARTOGRAFIA 1. CARACTERÍSTICAS GERAIS A Cartografia é uma ferramenta utilizada pela geografia para a confecção de mapas, a partir da ob- servação direta, ou de dados obtidos por fontes se- cundárias (fotos, imagens). O Homem retrata características do espaço desde a pré-história, essas observações foram retratadas em rochas, sobretudo em cavernas. A Cartografia foi evoluindo, tendo como áreas de grande desenvolvimento a babilônia (atual Ira- que), cerca de 200 a .C. Na Idade Média, houve um forte retrocesso na evolução do pensamento cartográfico, por influência da Igreja, que apoiava-se na idéia de que a terra era o centro do sistema, e Jerusalém era destacada como a área central em vários mapas do período. Com o desenvolvimento das navegações e a mudança de mentalidade, a cartografia novamente passou a adquirir status de importância, sendo que vários cartógrafos acompanhavam as expedições, descrevendo e relatando características peculiares das regiões visitadas, possibilitando, assim, um melhor conhecimento das áreas do globo. A cartografia é um instrumento essencial para os governos, pois serve para analisar, interpretar e in- terferir na realidade espacial, determinando uma me- lhor utilização do espaço. Esse instrumento também é utilizado como ramo de poder político, as informa- ções e os mapas atualizados e detalhados servem co- mo mecanismo estratégico de informação. 2. REPRESENTAÇÕES DA TERRA Globo terrestre: é a forma reduzida de repre- sentação da terra, que mais se aproxima da realidade. Essa forma possui algumas vantagens por apresentar a mesma forma da terra e conservar os continentes e oceanos em suas posições relativamente reais, embo- ra com pobreza de detalhes. Mapas: são representações da terra projetadas em uma superfície plana, a qual sempre determinará deformações. Esses tipos de representações são muito utilizadas em pesquisas científicas. Para confeccionar um mapa, é necessária uma grande quantidade de in- formações, que devem estar contidas no próprio ma- pa (escala, legenda, título, símbolos e data de confecção) para facilitar a compreensão e auxiliar na análise. 3. TIPOS GERAIS DE PROJEÇÃO CARTO- GRÁFICA Projeções cartográficas são representações de uma superfície esférica (o planeta) em uma superfície plana (mapa), essa representação acarreta distorções. Cilíndrica São projeções em que o globo é envolvido por um cilindro, posteriormente é determinado um mapa, essa projeção determina algumas características co- mo: Paralelos e meridianos em linha retas e per- pendiculares; Á medida que se aproxima dos pólos, ocor- re maior distorção da representação; O único local que conserva as dimensões originais do paralelo do Equador (local de contato); É muito utilizado como planisfério (repre- sentação total da terra). Cônica São projeções em que o globo terrestre é inse- rido em um cone. Características dessa projeção: Os paralelos possuem linhas circulares e os meridianos linhas concêntricas (chegam ou saem de um determinado lugar); Muito utilizado para representação de lati- tudes intermediárias (regiões próximas aos trópicos).

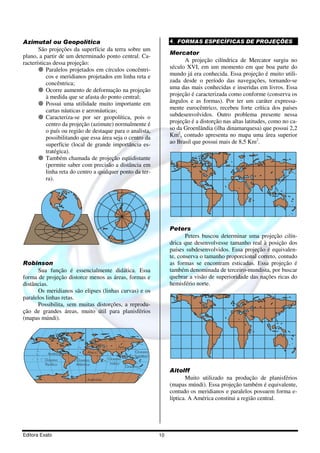

  • 2. Editora Exato 10 Azimutal ou Geopolítica São projeções da superfície da terra sobre um plano, a partir de um determinado ponto central. Ca- racterísticas dessa projeção: Paralelos projetados em círculos concêntri- cos e meridianos projetados em linha reta e concêntrica; Ocorre aumento de deformação na projeção à medida que se afasta do ponto central; Possui uma utilidade muito importante em cartas náuticas e aeronáuticas; Caracteriza-se por ser geopolítica, pois o centro da projeção (azimute) normalmente é o país ou região de destaque para o analista, possibilitando que essa área seja o centro da superfície (local de grande importância es- tratégica). Também chamada de projeção eqüidistante (permite saber com precisão a distância em linha reta do centro a qualquer ponto da ter- ra). Robinson Sua função é essencialmente didática. Essa forma de projeção distorce menos as áreas, formas e distâncias. Os meridianos são elipses (linhas curvas) e os paralelos linhas retas. Possibilita, sem muitas distorções, a reprodu- ção de grandes áreas, muito útil para planisférios (mapas múndi). América Europa África Ásia Oceano Pacífico Antártida Oceano Atlântico Oceano índico Oceania Oceano pacífico 4. FORMAS ESPECÍFICAS DE PROJEÇÕES Mercator A projeção cilíndrica de Mercator surgiu no século XVI, em um momento em que boa parte do mundo já era conhecida. Essa projeção é muito utili- zada desde o período das navegações, tornando-se uma das mais conhecidas e inseridas em livros. Essa projeção é caracterizada como conforme (conserva os ângulos e as formas). Por ter um caráter expressa- mente eurocêntrico, recebeu forte crítica dos países subdesenvolvidos. Outro problema presente nessa projeção é a distorção nas altas latitudes, como no ca- so da Groenlândia (ilha dinamarquesa) que possui 2,2 Km2 , contudo apresenta no mapa uma área superior ao Brasil que possui mais de 8,5 Km2 . Peters Peters buscou determinar uma projeção cilín- drica que desenvolvesse tamanho real à posição dos países subdesenvolvidos. Essa projeção é equivalen- te, conserva o tamanho proporcional correto, contudo as formas se encontram esticadas. Essa projeção é também denominada de terceiro-mundista, por buscar quebrar a visão de superioridade das nações ricas do hemisfério norte. Aitolff Muito utilizado na produção de planisférios (mapas múndi). Essa projeção também é equivalente, contudo os meridianos e paralelos possuem forma e- líptica. A América constitui a região central.

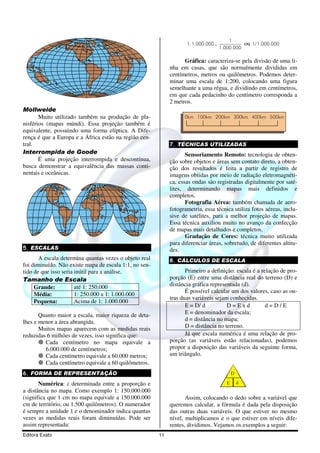

  • 3. Editora Exato 11 Mollweide Muito utilizado também na produção de pla- nisférios (mapas múndi). Essa projeção também é equivalente, possuindo uma forma elíptica. A Dife- rença é que a Europa e a África estão na região cen- tral. Interrompida de Goode É uma projeção interrompida e descontínua, busca demonstrar a equivalência das massas conti- nentais e oceânicas. 5. ESCALAS A escala determina quantas vezes o objeto real foi diminuído. Não existe mapa de escala 1:1, no sen- tido de que isso seria inútil para a análise. Tamanho de Escala Grande: até 1: 250.000 Média: 1: 250.000 a 1: 1.000.000 Pequena: Acima de 1: 1.000.000 Quanto maior a escala, maior riqueza de deta- lhes e menor a área abrangida. Muitos mapas aparecem com as medidas reais reduzidas 6 milhões de vezes, isso significa que: Cada centímetro no mapa equivale a 6.000.000 de centímetros; Cada centímetro equivale a 60.000 metros; Cada centímetro equivale a 60 quilômetros. 6. FORMA DE REPRESENTAÇÃO Numérica: é determinada entre a proporção e a distância no mapa. Como exemplo 1: 150.000.000 (significa que 1 cm no mapa equivale a 150.000.000 cm de território, ou 1.500 quilômetros). O numerador é sempre a unidade 1 e o denominador indica quantas vezes as medidas reais foram diminuídas. Pode ser assim representada: 1:1.000.000 , 1 1.000.000 ou 1/1.000.000 Gráfica: caracteriza-se pela divisão de uma li- nha em casas, que são normalmente divididas em centímetros, metros ou quilômetros. Podemos deter- minar uma escala de 1:200, colocando uma figura semelhante a uma régua, e dividindo em centímetros, em que cada pedacinho do centímetro corresponda a 2 metros. 0km 200km100km 300km 400km 500km 7. TÉCNICAS UTILIZADAS Sensoriamento Remoto: tecnologia de obten- ção sobre objetos e áreas sem contato direto, a obten- ção dos resultados é feita a partir de registro de imagens obtidas por meio de radiação eletromagnéti- ca, essas ondas são registradas digitalmente por saté- lites, determinando mapas mais definidos e completos. Fotografia Aérea: também chamada de aero- fotogrametria, essa técnica utiliza fotos aéreas, inclu- sive de satélites, para a melhor projeção de mapas. Essa técnica auxiliou muito no avanço da confecção de mapas mais detalhados e completos. Gradação de Cores: técnica muito utilizada para diferenciar áreas, sobretudo, de diferentes altitu- des. 8. CÁLCULOS DE ESCALA Primeiro a definição: escala é a relação de pro- porção (E) entre uma distância real do terreno (D) e distância gráfica representada (d). É possível calcular um dos valores, caso as ou- tras duas variáveis sejam conhecidas. E = D/ d D = E x d d = D / E E = denominador da escala; d = distância no mapa; D = distância no terreno. Já que escala numérica é uma relação de pro- porção (as variáveis estão relacionadas), podemos propor a disposição das variáveis da seguinte forma, um triângulo. D E d Assim, colocando o dedo sobre a variável que queremos calcular, a fórmula é dada pela disposição das outras duas variáveis. O que estiver no mesmo nível, multiplicamos e o que estiver em níveis dife- rentes, dividimos. Vejamos os exemplos a seguir:

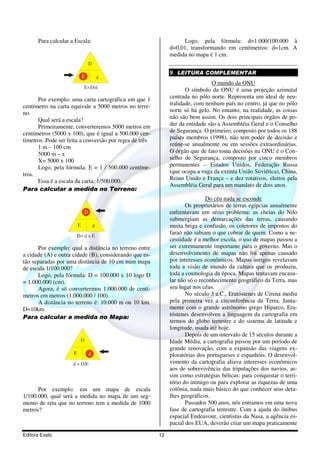

  • 4. Editora Exato 12 Para calcular a Escala: D dE E=D/d Por exemplo: uma carta cartográfica em que 1 centímetro na carta equivale a 5000 metros no terre- no. Qual será a escala? Primeiramente, converteremos 5000 metros em centímetros (5000 x 100), que é igual a 500.000 cen- tímetros. Pode ser feita a conversão por regra de três 1 m – 100 cm 5000 m – x X= 5000 x 100 Logo, pela fórmula: E = 1 / 500.000 centíme- tros. Essa é a escala da carta: 1/500.000. Para calcular a medida no Terreno: D dE D= d x E Por exemplo: qual a distância no terreno entre a cidade (A) e outra cidade (B), considerando que es- tão separadas por uma distância de 10 cm num mapa de escala 1/100.000? Logo, pela fórmula: D = 100.000 x 10 logo D = 1.000.000 (cm). Agora, é só convertermos 1.000.000 de centí- metros em metros (1.000.000 / 100). A distância no terreno é: 10.000 m ou 10 km. D=10km. Para calcular a medida no Mapa: D dE d = D/E Por exemplo: em um mapa de escala 1/100.000, qual será a medida no mapa de um seg- mento de reta que no terreno tem a medida de 1000 metros? Logo, pela fórmula: d=1.000/100.000 à d=0,01, transformando em centímetros: d=1cm. A medida no mapa é 1 cm. 9. LEITURA COMPLEMENTAR O mundo da ONU O símbolo da ONU é uma projeção azimutal centrada no pólo norte. Representa um ideal de neu- tralidade, com nenhum país no centro, já que no pólo norte só há gelo. No entanto, na realidade, as coisas não são bem assim. Os dois principais órgãos de po- der da entidade são a Assembléia Geral e o Conselho de Segurança. O primeiro, composto por todos os 188 países membros (1998), não tem poder de decisão e reúne-se anualmente ou em sessões extraordinárias. O órgão que de fato toma decisões na ONU é o Con- selho de Segurança, composto por cinco membros permanentes – Estados Unidos, Federação Russa (que ocupa a vaga da extinta União Soviética), China, Reino Unido e França – e dez rotativos, eleitos pela Assembléia Geral para um mandato de dois anos. Do céu nada se esconde Os proprietários de terras egípcias anualmente enfrentavam um sério problema: as cheias do Nilo submergiam as demarcações das terras, causando muita briga e confusão, os coletores de impostos do faraó não sabiam o que cobrar de quem. Como a ne- cessidade é a melhor escola, o uso de mapas passou a ser extremamente importante para o governo. Mas o desenvolvimento de mapas não foi apenas causado por interesses econômicos. Mapas antigos revelavam toda a visão de mundo da cultura que os produziu, toda a cosmologia da época. Mapas tentavam encasu- lar não só o reconhecimento geográfico da Terra, mas seu lugar nos céus. No século 3 a.C., Eratóstenes de Cirena mediu pela primeira vez a circunferência da Terra. Junta- mente com o grande astrônomo grego Hiparco, Era- tóstenes desenvolveu a linguagem da cartografia em termos do globo terrestre e do sistema de latitude e longitude, usada até hoje. Depois de um intervalo de 15 séculos durante a Idade Média, a cartografia passou por um período de grande renovação, com a expansão das viagens ex- ploratórias dos portugueses e espanhóis. O desenvol- vimento da cartografia aliava interesses econômicos aos de sobrevivência das tripulações dos navios, as- sim como estratégias bélicas: para conquistar o terri- tório do inimigo ou para explorar as riquezas de uma colônia, nada mais básico do que conhecer seus deta- lhes geográficos. Passados 500 anos, nós entramos em uma nova fase de cartografia terrestre. Com a ajuda do ônibus espacial Endeavour, cientistas da Nasa, a agência es- pacial dos EUA, deverão criar um mapa praticamente

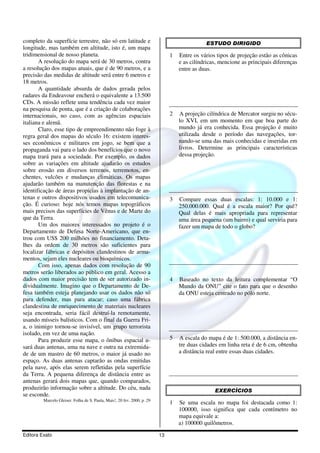

  • 5. Editora Exato 13 completo da superfície terrestre, não só em latitude e longitude, mas também em altitude, isto é, um mapa tridimensional de nosso planeta. A resolução do mapa será de 30 metros, contra a resolução dos mapas atuais, que é de 90 metros, e a precisão das medidas de altitude será entre 6 metros e 18 metros. A quantidade absurda de dados gerada pelos radares da Endeavour encherá o equivalente a 13.500 CDs. A missão reflete uma tendência cada vez maior na pesquisa de ponta, que é a criação de colaborações internacionais, no caso, com as agências espaciais italiana e alemã. Claro, esse tipo de empreendimento não foge à regra geral dos mapas do século 16: existem interes- ses econômicos e militares em jogo, se bem que a propaganda vai para o lado dos benefícios que o novo mapa trará para a sociedade. Por exemplo, os dados sobre as variações em altitude ajudarão os estudos sobre erosão em diversos terrenos, terremotos, en- chentes, vulcões e mudanças climáticas. Os mapas ajudarão também na manutenção das florestas e na identificação de áreas propícias à implantação de an- tenas e outros dispositivos usados em telecomunica- ção. É curioso: hoje nós temos mapas topográficos mais precisos das superfícies de Vênus e de Marte do que da Terra. Um dos maiores interessados no projeto é o Departamento de Defesa Norte-Americano, que en- trou com US$ 200 milhões no financiamento. Deta- lhes da ordem de 30 metros são suficientes para localizar fábricas e depósitos clandestinos de arma- mentos, sejam eles nucleares ou bioquímicos. Com isso, apenas dados com resolução de 90 metros serão liberados ao público em geral. Acesso a dados com maior precisão tem de ser autorizado in- dividualmente. Imagino que o Departamento de De- fesa também esteja planejando usar os dados não só para defender, mas para atacar; caso uma fábrica clandestina de enriquecimento de materiais nucleares seja encontrada, seria fácil destruí-la remotamente, usando mísseis balísticos. Com o final da Guerra Fri- a, o inimigo tornou-se invisível, um grupo terrorista isolado, em vez de uma nação. Para produzir esse mapa, o ônibus espacial u- sará duas antenas, uma na nave e outra na extremida- de de um mastro de 60 metros, o maior já usado no espaço. As duas antenas captarão as ondas emitidas pela nave, após elas serem refletidas pela superfície da Terra. A pequena diferença de distância entre as antenas gerará dois mapas que, quando comparados, produzirão informação sobre a altitude. Do céu, nada se esconde. Marcelo Gleiser. Folha de S. Paula, Mais!, 20 fev. 2000, p. 29 ESTUDO DIRIGIDO 1 Entre os vários tipos de projeção estão as cônicas e as cilíndricas, mencione as principais diferenças entre as duas. 2 A projeção cilíndrica de Mercator surgiu no sécu- lo XVI, em um momento em que boa parte do mundo já era conhecida. Essa projeção é muito utilizada desde o período das navegações, tor- nando-se uma das mais conhecidas e inseridas em livros. Determine as principais características dessa projeção. 3 Compare essas duas escalas: 1: 10.000 e 1: 250.000.000. Qual é a escala maior? Por quê? Qual delas é mais apropriada para representar uma área pequena (um bairro) e qual serviria para fazer um mapa de todo o globo? 4 Baseado no texto da leitura complementar “O Mundo da ONU” cite o fato para que o desenho da ONU esteja centrado no pólo norte. 5 A escala do mapa é de 1: 500.000, a distância en- tre duas cidades em linha reta é de 6 cm, obtenha a distância real entre essas duas cidades. EXERCÍCIOS 1 Se uma escala no mapa foi destacada como 1: 100000, isso significa que cada centímetro no mapa equivale a: a) 100000 quilômetros.

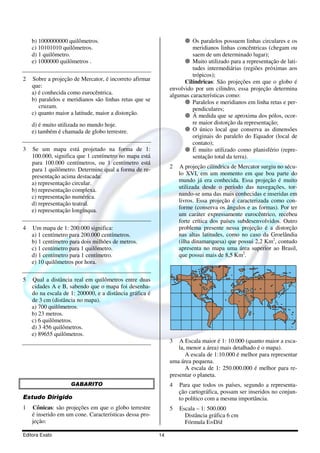

  • 6. Editora Exato 14 b) 1000000000 quilômetros. c) 10101010 quilômetros. d) 1 quilômetro. e) 1000000 quilômetros . 2 Sobre a projeção de Mercator, é incorreto afirmar que: a) é conhecida como eurocêntrica. b) paralelos e meridianos são linhas retas que se cruzam. c) quanto maior a latitude, maior a distorção. d) é muito utilizada no mundo hoje. e) também é chamada de globo terrestre. 3 Se um mapa está projetado na forma de 1: 100.000, significa que 1 centímetro no mapa está para 100.000 centímetros, ou 1 centímetro está para 1 quilômetro. Determine qual a forma de re- presentação acima destacada: a) representação circular. b) representação complexa. c) representação numérica. d) representação teatral. e) representação longínqua. 4 Um mapa de 1: 200.000 significa: a) 1 centímetro para 200.000 centímetros. b) 1 centímetro para dois milhões de metros. c) 1 centímetro para 1 quilômetro. d) 1 centímetro para 1 centímetro. e) 10 quilômetros por hora. 5 Qual a distância real em quilômetros entre duas cidades A e B, sabendo que o mapa foi desenha- do na escala de 1: 200000, e a distância gráfica é de 3 cm (distância no mapa). a) 700 quilômetros. b) 23 metros. c) 6 quilômetros. d) 3 456 quilômetros. e) 89655 quilômetros. GABARITO Estudo Dirigido 1 Cônicas: são projeções em que o globo terrestre é inserido em um cone. Características dessa pro- jeção: Os paralelos possuem linhas circulares e os meridianos linhas concêntricas (chegam ou saem de um determinado lugar); Muito utilizado para a representação de lati- tudes intermediárias (regiões próximas aos trópicos); Cilíndricas: São projeções em que o globo é envolvido por um cilindro, essa projeção determina algumas características como: Paralelos e meridianos em linha retas e per- pendiculares; Á medida que se aproxima dos pólos, ocor- re maior distorção da representação; O único local que conserva as dimensões originais do paralelo do Equador (local de contato); É muito utilizado como planisfério (repre- sentação total da terra). 2 A projeção cilíndrica de Mercator surgiu no sécu- lo XVI, em um momento em que boa parte do mundo já era conhecida. Essa projeção é muito utilizada desde o período das navegações, tor- nando-se uma das mais conhecidas e inseridas em livros. Essa projeção é caracterizada como con- forme (conserva os ângulos e as formas). Por ter um caráter expressamente eurocêntrico, recebeu forte crítica dos países subdesenvolvidos. Outro problema presente nessa projeção é a distorção nas altas latitudes, como no caso da Groelândia (ilha dinamarquesa) que possui 2,2 Km2 , contudo apresenta no mapa uma área superior ao Brasil, que possui mais de 8,5 Km2 . 3 A Escala maior é 1: 10.000 (quanto maior a esca- la, menor a área) mais detalhado é o mapa). A escala de 1:10.000 é melhor para representar uma área pequena. A escala de 1: 250.000.000 é melhor para re- presentar o planeta. 4 Para que todos os países, segundo a representa- ção cartográfica, possam ser inseridos no conjun- to político com a mesma importância. 5 Escala – 1: 500.000 Distância gráfica 6 cm Fórmula E=D/d
  • 7. Editora Exato 15 E= escala D = Distância real D = Distância gráfica Obs: Deve-se transformar a escala para Km, ou seja, 500.000 cm = 5 Km E = D/d D = E.d D = 5 x 6 D = 30 Km R: 30 Km Exercícios 1 D 2 E 3 C 4 A 5 C
