Este documento descreve a perspectiva cônica, um método de representação do espaço através da projeção de objetos em uma superfície plana de forma a preservar a percepção visual da posição e tamanho relativo dos objetos. A perspectiva cônica utiliza um ponto de fuga e pontos métricos para desenhar objetos mantendo a proporção correta conforme a distância do observador. O documento fornece instruções detalhadas para desenhar em perspectiva cônica uma sala com dimensões e elementos especific

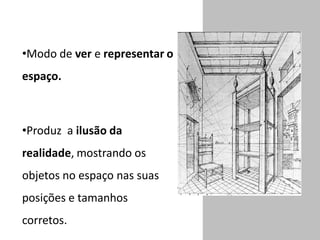

2. •Modo de ver e representar o
espaço.
•Produz a ilusão da
realidade, mostrando os
objetos no espaço nas suas
posições e tamanhos
corretos.

3. •Quando olhamos para uma
paisagem ou ambiente
interior temos uma visão
periférica, uma perspetiva
curvilínea do ambiente.

4. Perspetiva cónica

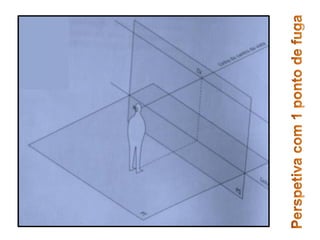

Se nos colocarmos atrás de
uma janela envidraçada e,
sem nos movermos do lugar,
riscarmos no vidro o que
observamos através da
janela", estamos a desenhar
em perspetiva.

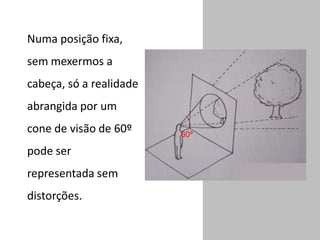

5. Numa posição fixa,
sem mexermos a
cabeça, só a realidade
abrangida por um
cone de visão de 60º
pode ser
representada sem
distorções.
60º

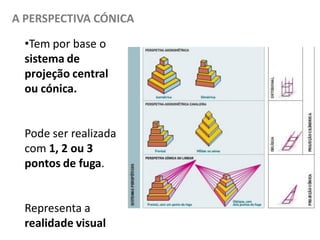

6. •Tem por base o
sistema de
projeção central
ou cónica.

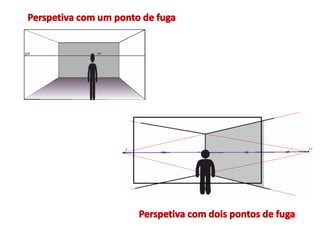

Pode ser realizada
com 1, 2 ou 3
pontos de fuga.
Representa a
realidade visual
A PERSPECTIVA CÓNICA

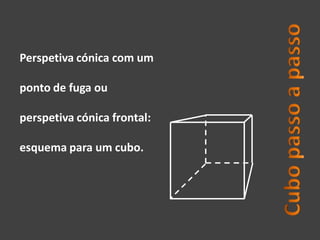

15. Perspetiva cónica com um
ponto de fuga ou
perspetiva cónica frontal:
esquema para um cubo.

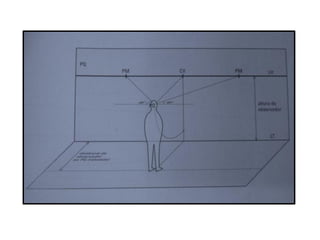

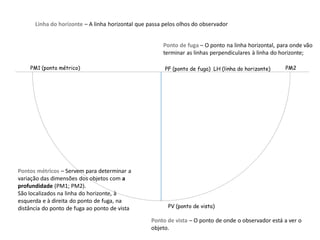

16. PF (ponto de fuga)PM1 (ponto métrico) PM2
PV (ponto de vista)
LH (linha do horizonte)
Linha do horizonte – A linha horizontal que passa pelos olhos do observador
Ponto de fuga – O ponto na linha horizontal, para onde vão
terminar as linhas perpendiculares à linha do horizonte;
Ponto de vista – O ponto de onde o observador está a ver o
objeto.
Pontos métricos – Servem para determinar a
variação das dimensões dos objetos com a
profundidade (PM1; PM2).
São localizados na linha do horizonte, à
esquerda e à direita do ponto de fuga, na
distância do ponto de fuga ao ponto de vista

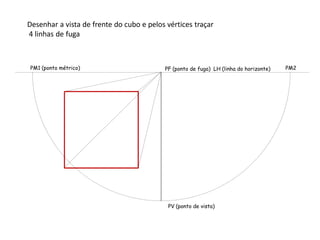

17. PF (ponto de fuga)PM1 (ponto métrico) PM2
PV (ponto de vista)
LH (linha do horizonte)
Desenhar a vista de frente do cubo e pelos vértices traçar
4 linhas de fuga

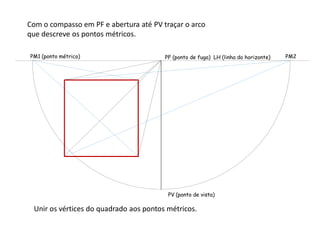

18. PF (ponto de fuga)PM1 (ponto métrico) PM2
PV (ponto de vista)
LH (linha do horizonte)
Com o compasso em PF e abertura até PV traçar o arco
que descreve os pontos métricos.
Unir os vértices do quadrado aos pontos métricos.

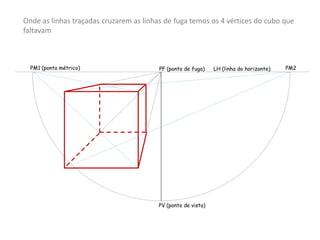

19. Onde as linhas traçadas cruzarem as linhas de fuga temos os 4 vértices do cubo que
faltavam
PF (ponto de fuga)PM1 (ponto métrico) PM2
PV (ponto de vista)
LH (linha do horizonte)

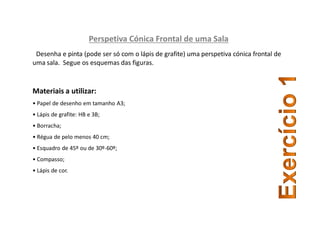

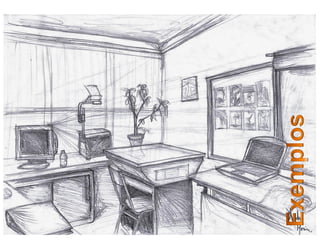

33. Perspetiva Cónica Frontal de uma Sala
Desenha e pinta (pode ser só com o lápis de grafite) uma perspetiva cónica frontal de
uma sala. Segue os esquemas das figuras.
Materiais a utilizar:
• Papel de desenho em tamanho A3;
• Lápis de grafite: HB e 3B;
• Borracha;
• Régua de pelo menos 40 cm;
• Esquadro de 45º ou de 30º-60º;
• Compasso;
• Lápis de cor.

34. •A sala a desenhar tem
2,40 metros por 2,40
metros, e 2,40 de altura,
com mosaicos no chão de
30 cm por 30 cm.
•A linha de horizonte do
observador tem 1,60
metros de altura.
•Existe um rodapé de 10
cm.
•Existe uma janela na
parede de frente,
centrada na parede e com
60 cm de largura por 1,60
de altura, a 40 cm do
chão.
•Para os limites da sala, traça a parede
do quarto em frente ao observador,
correspondente ao quadrado ABCD,
com 24 cm de lado, a 4 cm da
margem do fundo.
•Será uma parede desenhada à escala
de 1:10.
•A 16 cm do fundo do quadrado e
paralelo ao fundo, traça a linha de
horizonte LH, atravessando o
quadrado.

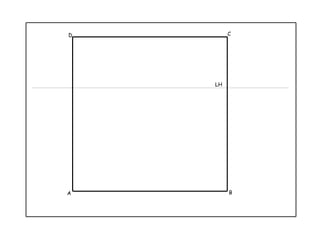

35. A B
CD
LH

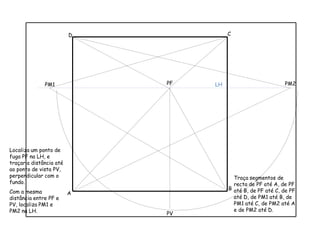

36. Localiza um ponto de
fuga PF na LH, e
traçar a distância até
ao ponto de vista PV,
perpendicular com o
fundo.
Com a mesma
distância entre PF e
PV, localiza PM1 e
PM2 na LH.
Traça segmentos de
recta de PF até A, de PF
até B, de PF até C, de PF
até D, de PM1 até B, de
PM1 até C, de PM2 até A
e de PM2 até D.
A
B
CD
LHPF
PV
PM1 PM2

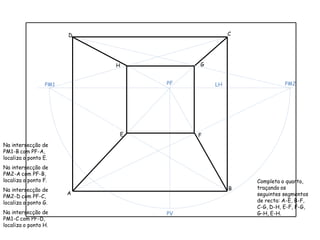

37. Na intersecção de
PM1-B com PF-A,
localiza o ponto E.
Na intersecção de
PM2-A com PF-B,
localiza o ponto F.
Na intersecção de
PM2-D com PF-C,
localiza o ponto G.
Na intersecção de
PM1-C com PF-D,
localiza o ponto H.
Completa o quarto,
traçando os
seguintes segmentos
de recta: A-E, B-F,
C-G, D-H, E-F, F-G,
G-H, E-H.
A
B
CD
LHPF
PV
PM1 PM2
E F
GH

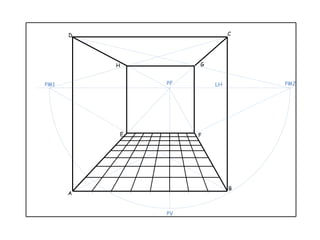

38. A
B
CD
LHPF
PV
PM1 PM2
E F
GH

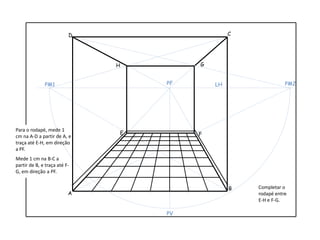

39. Para o rodapé, mede 1
cm na A-D a partir de A, e
traça até E-H, em direção
a PF.
Mede 1 cm na B-C a
partir de B, e traça até F-
G, em direção a PF.
Completar o
rodapé entre
E-H e F-G.
A
B
CD
LHPF
PV
PM1 PM2
E F
GH

40. A
B
CD
LHPF
PV
PM1 PM2
E F
GH

41. Para a janela, mede 4
cm na A-D a partir de
A, e traça até E-H, em
direcção a PF.
Medir 20 cm na A-D a
partir de A, e traça
até E-H, em direcção
a PF.
Traça paralelas ao
fundo, desde as
intersecções no E-H
até F-G.
Mede 3 cm na A-B a partir
do meio e para cada lado, e
traça até PF (ou utiliza os
mosaicos para o efeito).
Traça perpendicular ao
fundo, desde as
intersecções no E-F até G-
H.
Traça a janela pelas
intersecções dos traçados
prévios na superfície
EFGH.
A
B
CD
LHPF
PV
PM1 PM2
E F
GH

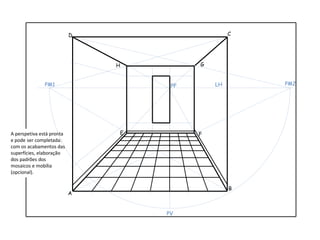

42. A perspetiva está pronta
e pode ser completada:
com os acabamentos das
superfícies, elaboração
dos padrões dos
mosaicos e mobília
(opcional).
A
B
CD
LHPF
PV
PM1 PM2
E F
GH

43. A
B
CD
E F
GH
EscolaEB2,3AntónioGedeão–ProfessoraMadalenaMoura
