Este documento descreve três tipos de perspectivas usadas em desenho técnico: axonometria isométrica, axonometria dimétrica e axonometria cavaleira. Cada uma caracteriza-se por ângulos de projeção diferentes e regras para representar o tamanho real ou reduzido das arestas dos objetos.

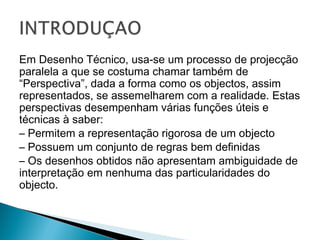

2. Em Desenho Técnico, usa-se um processo de projecção
paralela a que se costuma chamar também de
“Perspectiva”, dada a forma como os objectos, assim
representados, se assemelharem com a realidade. Estas
perspectivas desempenham várias funções úteis e
técnicas à saber:
– Permitem a representação rigorosa de um objecto
– Possuem um conjunto de regras bem definidas
– Os desenhos obtidos não apresentam ambiguidade de
interpretação em nenhuma das particularidades do
objecto.

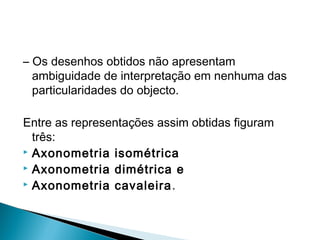

3. – Os desenhos obtidos não apresentam
ambiguidade de interpretação em nenhuma das
particularidades do objecto.
Entre as representações assim obtidas figuram
três:
 Axonometria isométrica
 Axonometria dimétrica e
 Axonometria cavaleira .

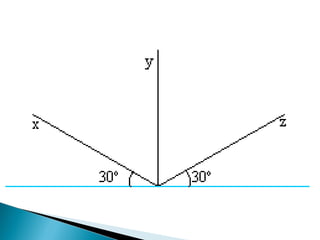

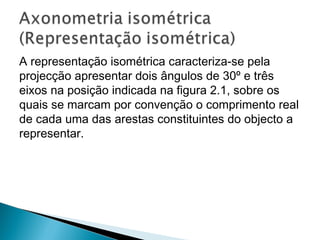

4. A representação isométrica caracteriza-se pela
projecção apresentar dois ângulos de 30º e três
eixos na posição indicada na figura 2.1, sobre os
quais se marcam por convenção o comprimento real
de cada uma das arestas constituintes do objecto a
representar.

6. Em representação isométrica, todas as arestas,
de qualquer objecto, são desenhadas segundo as
suas medidas reais.

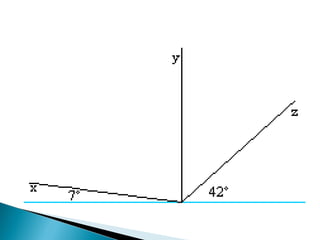

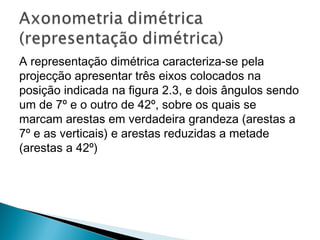

7. A representação dimétrica caracteriza-se pela
projecção apresentar três eixos colocados na
posição indicada na figura 2.3, e dois ângulos sendo
um de 7º e o outro de 42º, sobre os quais se
marcam arestas em verdadeira grandeza (arestas a
7º e as verticais) e arestas reduzidas a metade
(arestas a 42º)

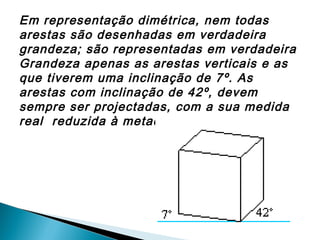

9. Em representação dimétrica, nem todas
arestas são desenhadas em verdadeira
grandeza; são representadas em verdadeira
Grandeza apenas as arestas verticais e as
que tiverem uma inclinação de 7º. As
arestas com inclinação de 42º, devem
sempre ser projectadas, com a sua medida
real reduzida à metade.

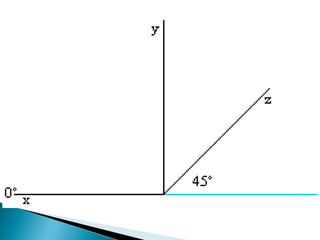

10. A representação cavaleira caracteriza-se pela
projecção apresentar três eixos colocados na
posição indicada na figura 2.5, e dois ângulos sendo
um de 0º e o outro de 45º, sobre os quais se
marcam arestas em verdadeira grandeza (arestas a
0º e as verticais) e arestas reduzidas a metade
(arestas a 45º).

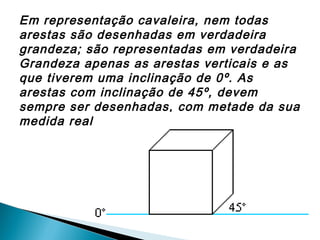

12. Em representação cavaleira, nem todas
arestas são desenhadas em verdadeira
grandeza; são representadas em verdadeira
Grandeza apenas as arestas verticais e as
que tiverem uma inclinação de 0º. As
arestas com inclinação de 45º, devem
sempre ser desenhadas, com metade da sua
medida real.
