O documento discute a importância do estudo da física ondulatória, explicando que ela descreve a propagação do som, dos instrumentos musicais de corda e de sopro, bem como das ondas eletromagnéticas, incluindo a luz, rádio e comunicações sem fio. O estudo começa com a simulação da propagação de ondas em cordas e aborda fenômenos como reflexão, refração e interferência.

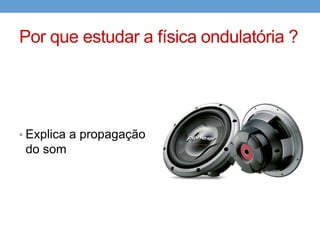

2. Por que estudar a física ondulatória ?
• Explica a propagação
do som

3. Por que estudar a física ondulatória ?
• Explica os
instrumentos musicais
de corda

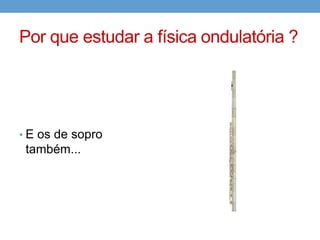

4. Por que estudar a física ondulatória ?
• E os de sopro
também...

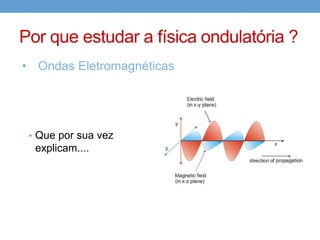

5. Por que estudar a física ondulatória ?
• Ondas Eletromagnéticas
• Que por sua vez
explicam....

6. Por que estudar a física ondulatória ?
• Ondas Eletromagnéticas
• Propagação da Luz

7. Por que estudar a física ondulatória ?
• Ondas Eletromagnéticas
• Rádio (AM e FM)
• Celular
• ....

8. Esse estudo começa com a propagação
de uma onda em uma corda....

9. Simulação Computacional
• http://phet.colorado.edu/pt_BR/simulation/wave-on-a-
string

10. PULSO

11. Pulso
1)
• Fixo
• Amortecimento  0
• Pulse
• Infinita
• Mudar
• Amplitude
• Tamanho do pulso

12. Pulso
2)
• Fixo
• Amortecimento  0
• Pulse
• Amplitude
• Tamanho do pulso
• Mudar
• Extremidade Fixa

13. Pulso
3)
• Fixo
• Amortecimento  0
• Pulse
• Amplitude
• Tamanho do pulso
• Mudar
• Extremidade Solta

14. PULSO
Fenômenos
• Forma de Propagação
• Reflexão
• Refração
• Interferência

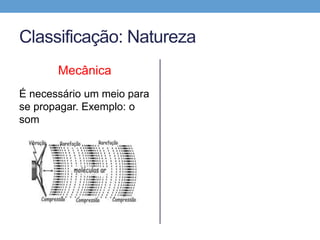

15. Forma de Propagação

16. Forma de Propagação
http://www.bbc.co.uk/schools/gcsebitesize/science/edexcel/waves/anintr
oductiontowavesrev2.shtml
Ou
Olhar na pasta Animações  Animações 2 e 3

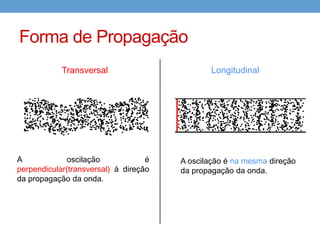

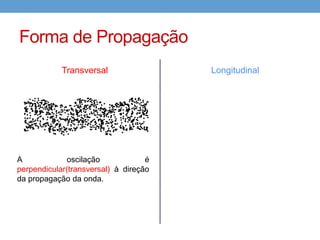

17. Forma de Propagação

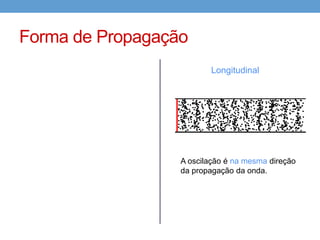

Transversal Longitudinal
A oscilação que gera a onda, Se propaga na mesma direção
produzida na extremidade, é do movimento da oscilação
perpendicular(transversal) à
direção em que elas se propaga

18. Reflexão
Extremidade Fixa
Inverte
Extremidade Livre
Não inverte

19. Reflexão

20. Refração
• Menor densidade  Maior densidade
• Maior densidade  Menor densidade

21. Refração
Vestibular UFRGS – 2011
O que foi visto anteriormente
+
Velocidade é inversamente proporcional
a densidade

22. Refração
Correta: E

23. Interferência
Construtiva Destrutiva

24. Interferência
Vestibular UFRGS – 2010

25. Interferência
Correta: B

26. ONDAS

27. Simulação Computacional
• http://phet.colorado.edu/pt_BR/simulation/wave-on-a-
string

28. Ondas
1)
• Fixo
• Amortecimento  0
• Oscilador
• Infinita
• Mudar
• Amplitude
• Frequência

29. ONDAS PERIÓDICAS
• Características
• Frequência
• Período
• Comprimento de Onda
• Velocidade
• Exemplos de formas de Propagação

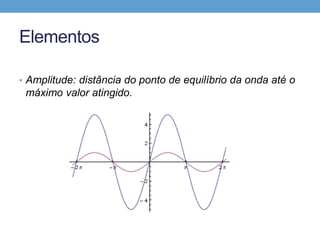

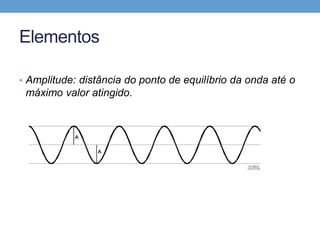

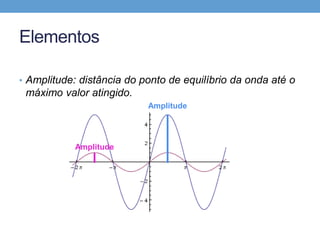

30. Características
• Amplitude
• Deslocamento máximo de um ponto da corda

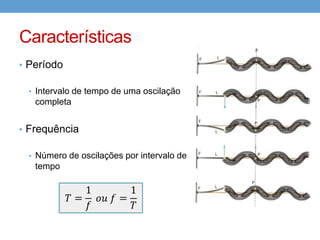

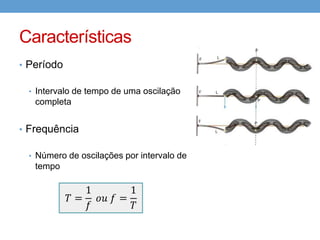

31. Características

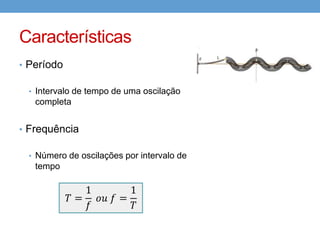

• Período
• Duração de uma oscilação completa na
corda
• Frequência
• Depende da fonte
• Número de oscilações por segundo na
corda
1 1
𝑇= 𝑜𝑢 𝑓 =
𝑓 𝑇

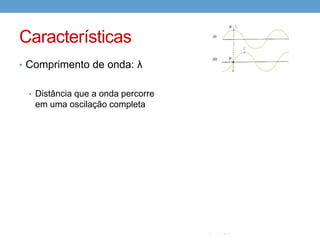

32. Características

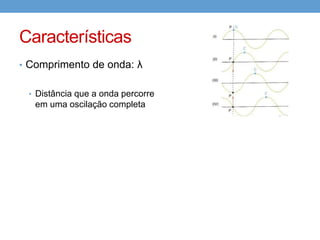

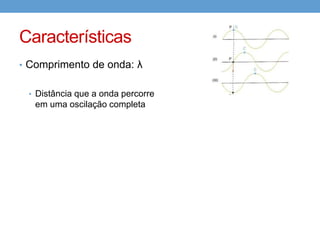

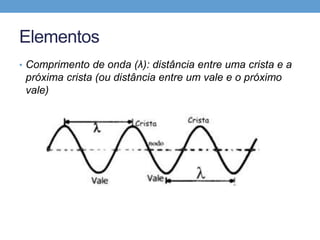

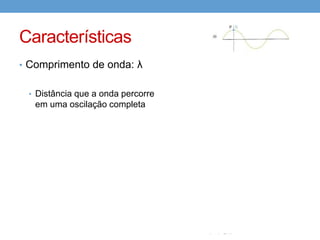

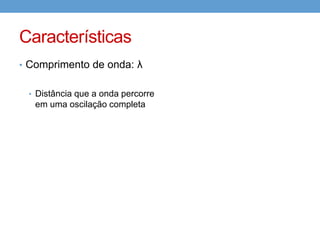

• Comprimento de onda: λ
• Distância que a onda percorre em uma

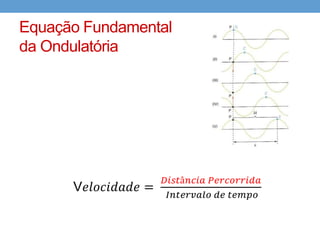

oscilação completa

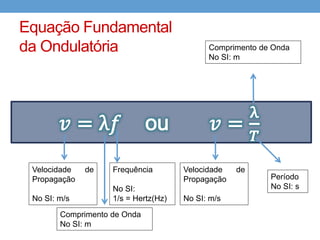

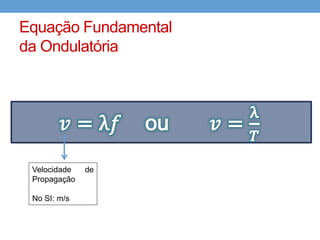

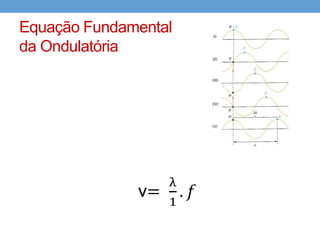

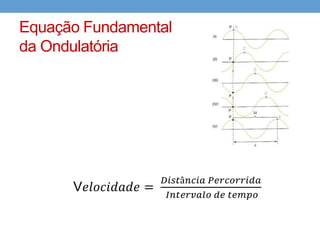

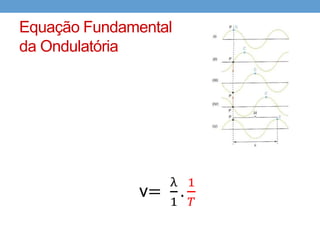

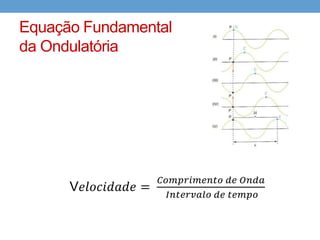

33. Características
• Velocidade de propagação
𝑒𝑠𝑝𝑎ç𝑜 𝑝𝑒𝑟𝑐𝑜𝑟𝑟𝑖𝑑𝑜
𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑𝑒 =
𝑡𝑒𝑚𝑝𝑜

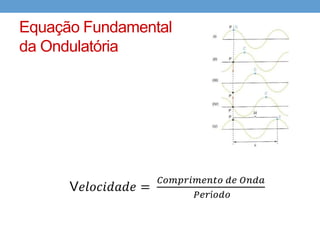

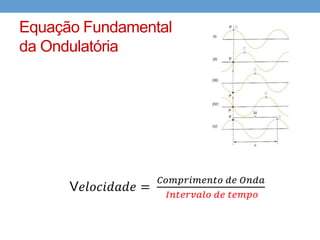

𝑐𝑜𝑚𝑝𝑟𝑖𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑜𝑛𝑑𝑎
𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑𝑒 =
𝑝𝑒𝑟í𝑜𝑑𝑜

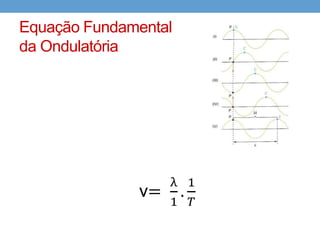

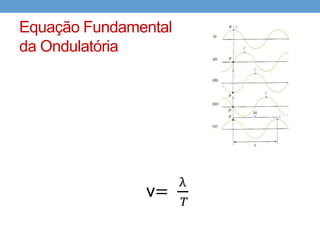

Apenas, colocando as “letrinhas”

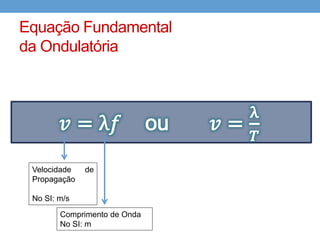

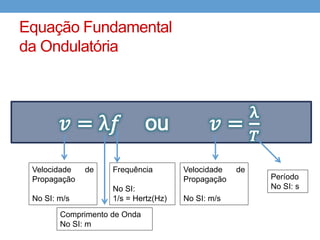

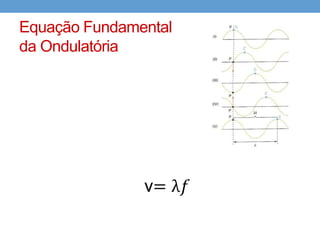

λ λ1
𝑣= =
𝑇 1 𝑇
1

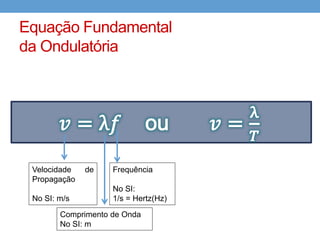

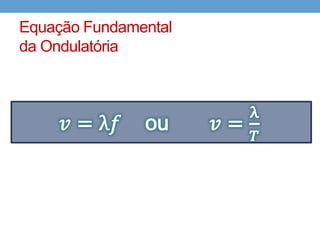

Mas, f =
𝑇

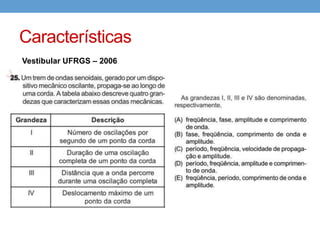

34. Características
Vestibular UFRGS – 2006

35. Características
Correto: E

36. Formas de Propagação
• Exemplos
• Longitudinal: Som,...
• Transversal: Onda numa corda,...

37. Formas de Propagação

38. Referências
• Young & Freedman, University Physics
• Tipler,Mosca,Physics Scientists Engineers 6th
• Fundamentals of Physics Extended 9th , Halliday
• Raymond A. Serway, John W. Jewett , Physics for Scientists
and Engineers
• Física, Alberto Gaspar
• http://www.kettering.edu/physics/drussell/Demos/waves/wavem
otion.html

39. Referências
• http://www.bbc.co.uk/schools/gcsebitesize/science/edexc
el/waves/anintroductiontowavesrev2.shtml
