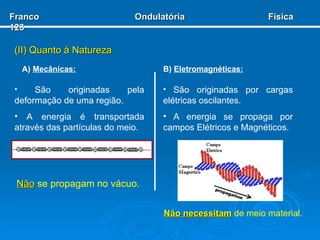

6. Exemplos: B) Eletromagnéticas A) Mecânicas Raios X Raios γ Infravermelho Luz Visível Som Ondas na Superfície de um lago Franco Ondulatória Física 123

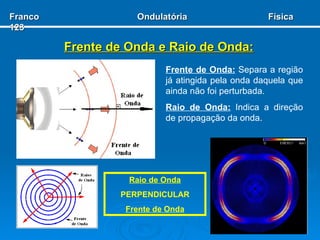

7. Frente de Onda e Raio de Onda: Frente de Onda: Separa a região já atingida pela onda daquela que ainda não foi perturbada. Raio de Onda: Indica a direção de propagação da onda. Raio de Onda PERPENDICULAR Frente de Onda Franco Ondulatória Física 123

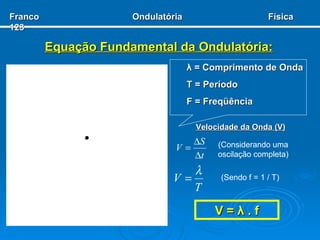

8. Equação Fundamental da Ondulatória: Velocidade da Onda (V) (Considerando uma oscilação completa) (Sendo f = 1 / T) V = λ . f λ = Comprimento de Onda T = Período F = Freqüência Franco Ondulatória Física 123

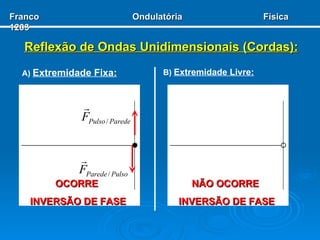

9. Reflexão de Ondas Unidimensionais (Cordas): A) Extremidade Fixa: B) Extremidade Livre: OCORRE INVERSÃO DE FASE NÃO OCORRE INVERSÃO DE FASE Franco Ondulatória Física 1203

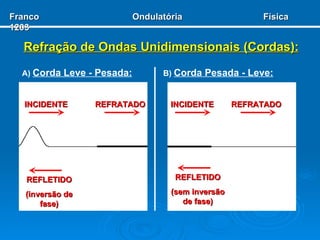

10. Refração de Ondas Unidimensionais (Cordas): A) Corda Leve - Pesada: B) Corda Pesada - Leve: Franco Ondulatória Física 1203 INCIDENTE REFRATADO REFLETIDO (inversão de fase) INCIDENTE REFRATADO REFLETIDO (sem inversão de fase)

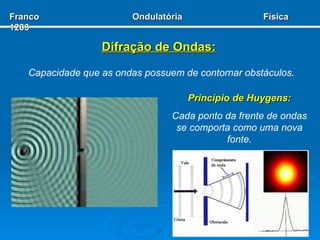

16. Difração de Ondas: Capacidade que as ondas possuem de contornar obstáculos. Princípio de Huygens: Cada ponto da frente de ondas se comporta como uma nova fonte. Franco Ondulatória Física 1203
17.

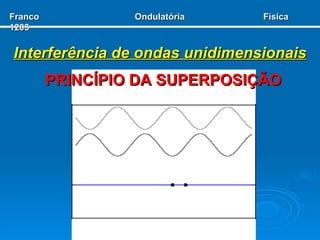

18. Interferência de ondas unidimensionais PRINCÍPIO DA SUPERPOSIÇÃO Franco Ondulatória Física 1203

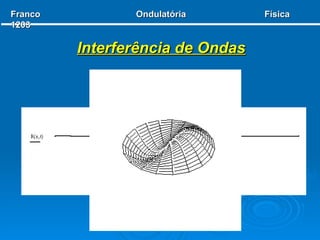

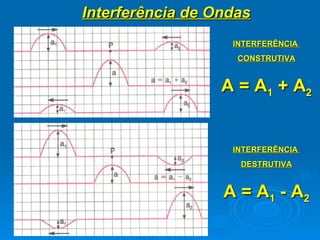

19. Interferência de Ondas INTERFERÊNCIA CONSTRUTIVA A = A 1 + A 2 INTERFERÊNCIA DESTRUTIVA A = A 1 - A 2
24. (Vunesp) O gráfico da figura indica, no eixo das ordenadas, a intensidade de uma fonte sonora, I, em watts por metro quadrado (W/m 2 ), ao lado do correspondente nível de intensidade sonora, b, em decibéis (dB), percebido, em média, pelo ser humano. No eixo das abscissas, em escala logarítmica, estão representadas as freqüências do som emitido. A linha superior indica o limiar da dor - acima dessa linha, o som causa dor e pode provocar danos ao sistema auditivo das pessoas. A linha inferior mostra o limiar da audição - abaixo dessa linha, a maioria das pessoas não consegue ouvir o som emitido. Suponha que você assessore o prefeito de sua cidade para questões ambientais. a) Qual o nível de intensidade máximo que pode ser tolerado pela municipalidade? Que faixa de freqüências você recomenda que ele utilize para dar avisos sonoros que sejam ouvidos pela maior parte da população? b) A relação entre a intensidade sonora, I, em W/m 2 , e o nível de intensidade, , em dB, é = 10.log I/Io , onde Io = 10 –12 W/m 2 . Qual a intensidade de um som, em W/m 2 , num lugar onde o seu nível de intensidade é 50 dB? Consultando o gráfico, você confirma o resultado que obteve?
25.
26. Difração de Ondas: Capacidade que as ondas possuem de contornar obstáculos. Princípio de Huygens: Cada ponto da frente de ondas se comporta como uma nova fonte. Franco Ondulatória Física 1203
