O documento discute o vetor campo elétrico. Explica que o vetor campo elétrico depende da carga geradora e tem a mesma direção e sentido da força sobre uma carga de prova positiva. Ilustra como o vetor campo elétrico é afetado quando a carga geradora é positiva ou negativa. Também apresenta o princípio da superposição para campos elétricos gerados por múltiplas cargas.

2. Vetor Campo Elétrico

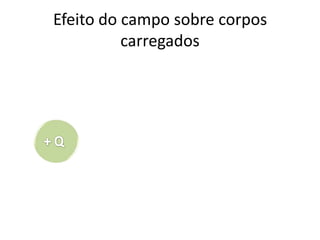

3. Vetor Campo Elétrico

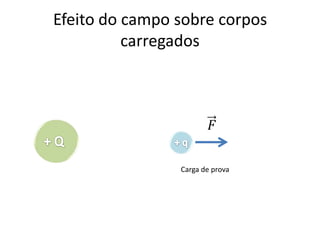

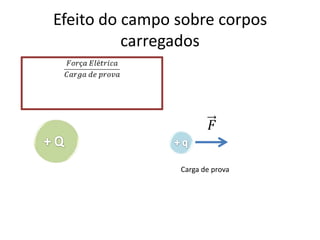

4. Vetor Campo Elétrico
Carga de prova
(Convenção de
ser positiva)

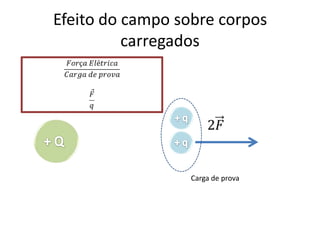

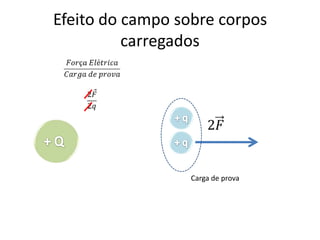

5. Vetor Campo Elétrico
Carga de prova

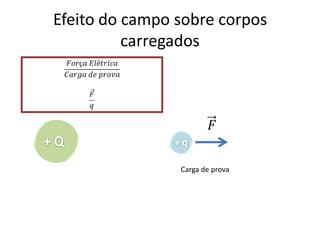

6. Vetor Campo Elétrico
Carga de prova

7. Vetor Campo Elétrico
Carga de prova

8. Vetor Campo Elétrico
Carga de prova

9. Vetor Campo Elétrico
Carga de prova

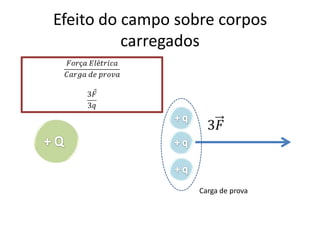

10. Vetor Campo Elétrico
Carga de prova

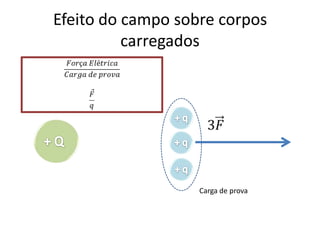

11. Vetor Campo Elétrico
Carga de prova

12. Vetor Campo Elétrico
Carga de prova

13. Vetor Campo Elétrico

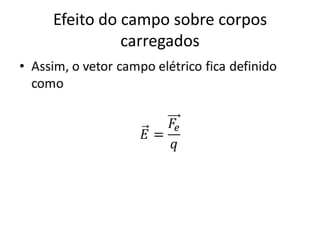

14. Vetor Campo Elétrico

15. Vetor Campo Elétrico

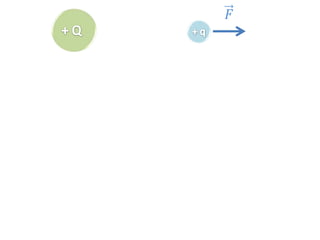

16. Vetor Campo Elétrico

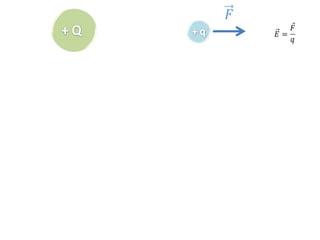

17. Vetor Campo Elétrico

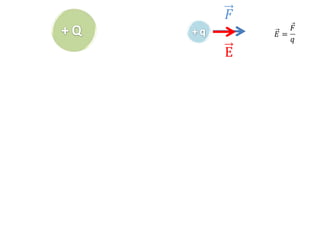

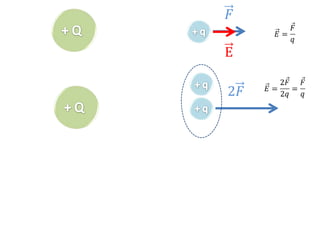

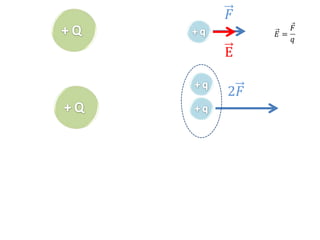

18. Vetor Campo Elétrico

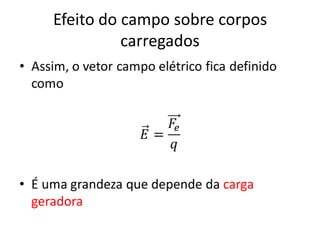

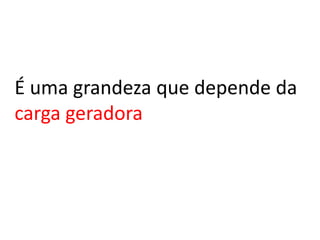

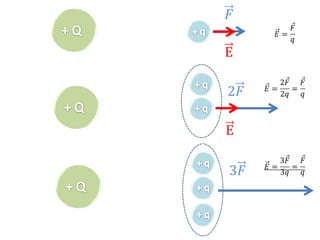

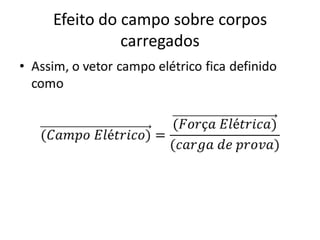

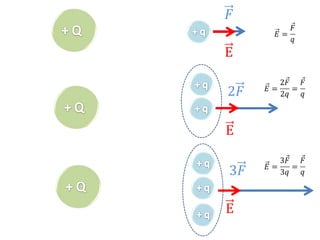

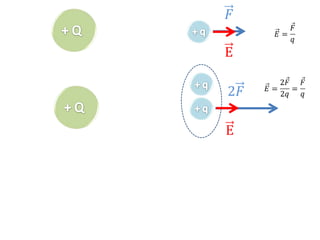

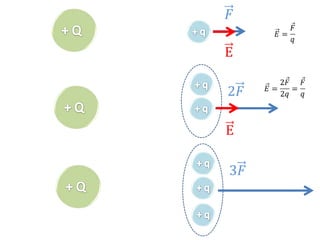

É uma grandeza que depende da carga geradora

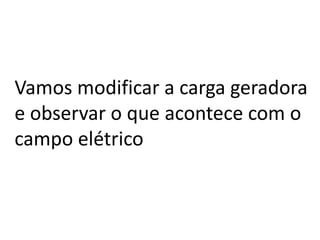

28. Vamos modificar a carga geradora
e observar o que acontece com o
campo elétrico

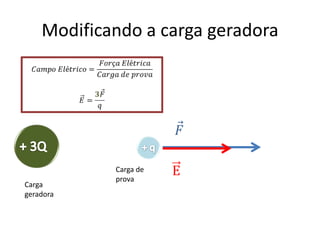

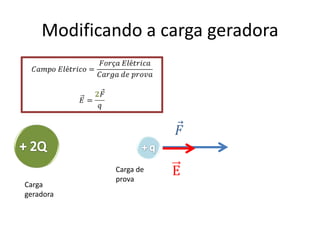

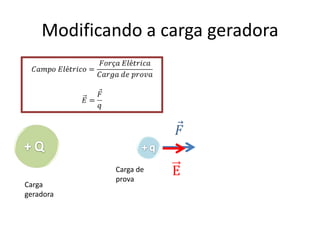

29. Modificando a carga geradora
Carga de
prova
Carga
geradora

32. Vetor Campo Elétrico
Tem a mesma direção e sentido da Força que
atua sobre a carga de prova ( positiva )

33. Carga Geradora Positiva

34. Vetor Campo Elétrico

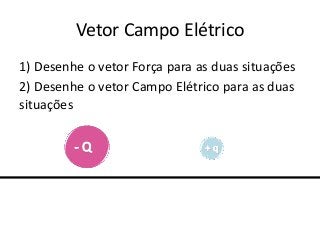

1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

35. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

36. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

37. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

38. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

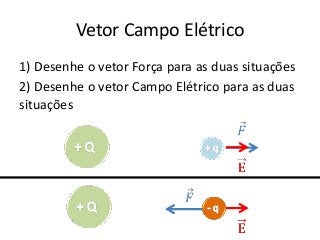

39. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

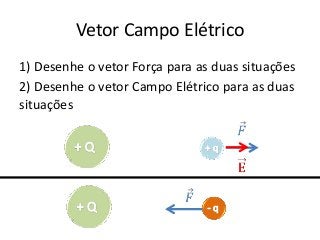

40. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

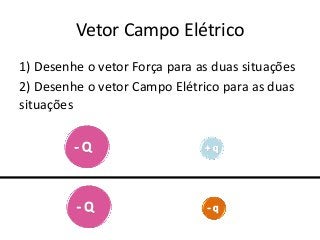

41. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

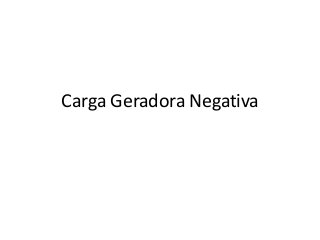

42. Carga Geradora Negativa

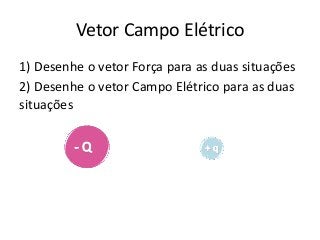

43. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

44. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

45. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

46. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

47. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

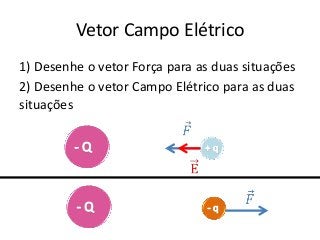

48. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

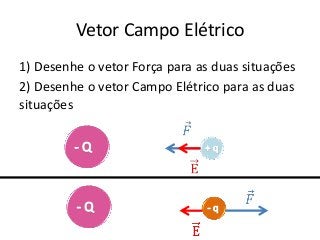

49. Vetor Campo Elétrico
1) Desenhe o vetor Força para as duas situações
2) Desenhe o vetor Campo Elétrico para as duas
situações

50. Vetor Campo Elétrico

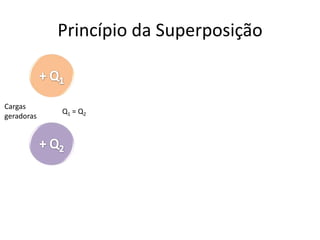

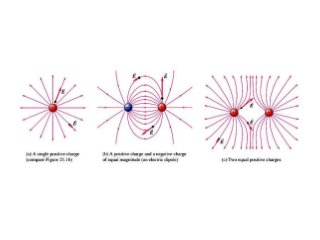

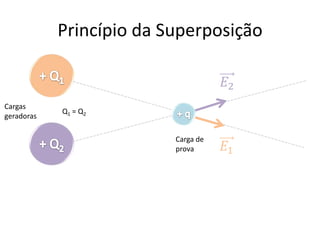

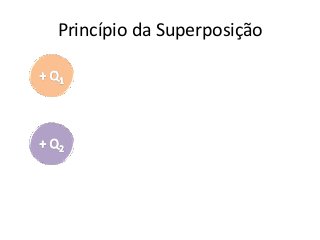

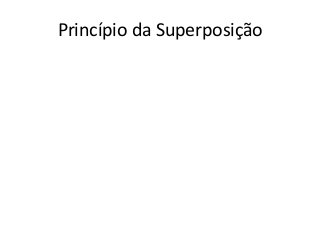

51. Princípio da Superposição

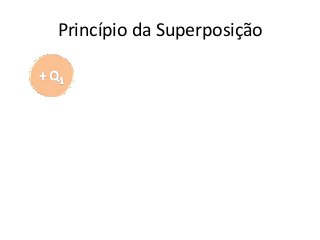

52. Princípio da Superposição

53. Princípio da Superposição

54. Princípio da Superposição
Cargas
Q1 = Q2
geradoras

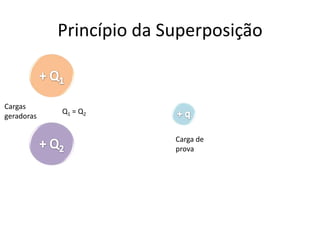

55. Princípio da Superposição
Cargas
Q1 = Q2
geradoras
Carga de
prova

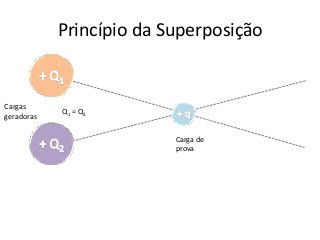

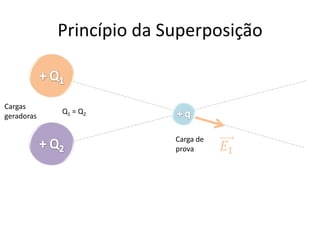

56. Princípio da Superposição
Cargas
Q1 = Q2
geradoras
Carga de
prova

57. Princípio da Superposição
Cargas
Q1 = Q2
geradoras
Carga de
prova

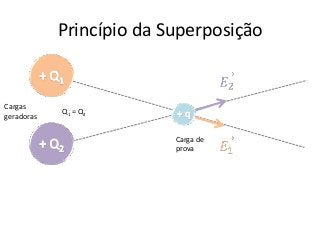

58. Princípio da Superposição
Cargas
Q1 = Q2
geradoras
Carga de
prova

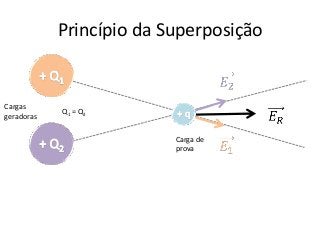

59. Princípio da Superposição
Cargas
Q1 = Q2
geradoras
Carga de
prova

60. Princípio da Superposição
Cargas
Q1 = Q2
geradoras
Carga de
prova

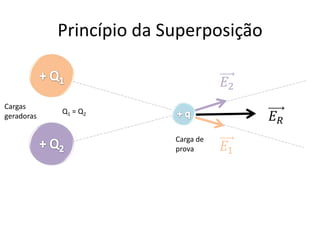

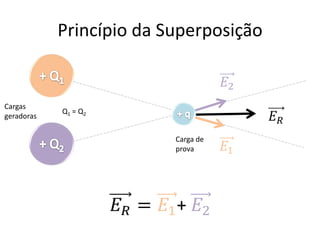

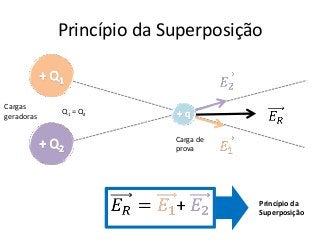

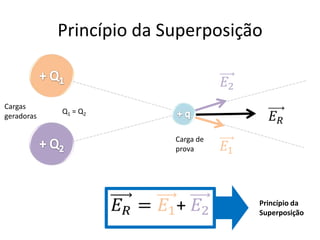

61. Princípio da Superposição
Cargas
Q1 = Q2
geradoras
Carga de
prova
Princípio da
Superposição
