O documento classifica e descreve diferentes tipos de ondas, incluindo suas propriedades e comportamentos. Ele discute ondas sonoras, ondas em cordas, reflexão, refração e difração de ondas. O documento fornece fórmulas para velocidade de ondas em cordas e a relação entre velocidade, comprimento de onda e frequência.

1. e Fenômenos
Ondulatórios
PROFESSOR: Wellington

4. Classificação das Ondas:
•Quanto a
Natureza

7. “Remendo”
de titânio

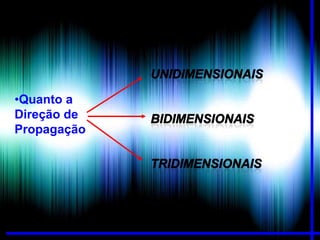

9. •Quanto a
Direção de
Propagação

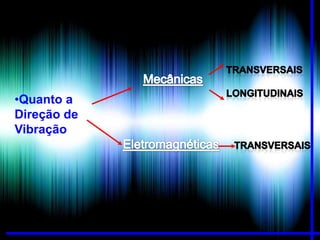

10. •Quanto a
Direção de
Vibração

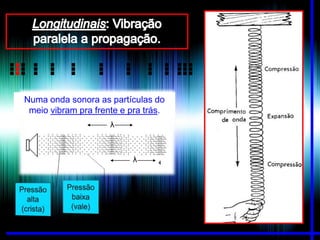

12. Numa onda sonora as partículas do
meio vibram pra frente e pra trás.
λ
λ

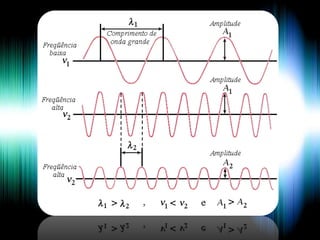

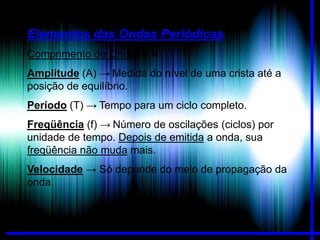

13. Elementos das Ondas Periódicas
Comprimento de Onda → λ

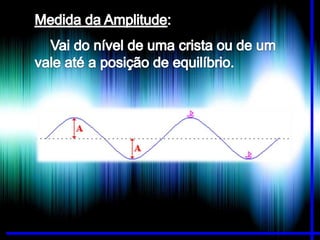

Amplitude (A) → Medida do nível de uma crista até a
posição de equilíbrio.
Período (T) → Tempo para um ciclo completo.
Freqüência (f) → Número de oscilações (ciclos) por

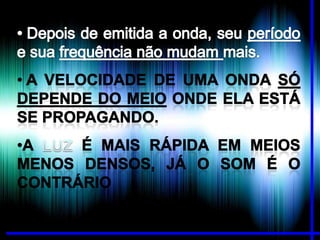

unidade de tempo. Depois de emitida a onda, sua
freqüência não muda mais.
Velocidade → Só depende do meio de propagação da
onda.

14. λ => três maneiras de medir

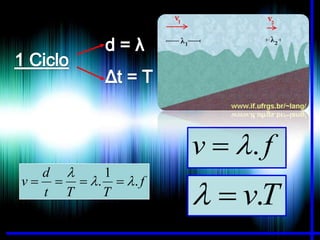

21. v  . f
d 
1
v    .  . f
t T
T
  v.T

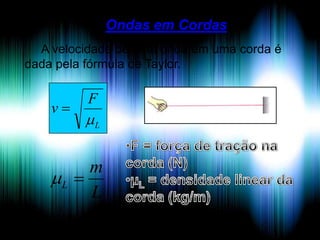

24. Ondas em Cordas
A velocidade de uma onda em uma corda é
dada pela fórmula de Taylor.
v
F
L
m
L 
L

25. Reflexão de Ondas
i→ângulo de incidência.
r→ângulo de re fração.
i=r

26. Extremidade fixa
Se a extremidade é fixa, o pulso sofre
reflexão com inversão de fase,
mantendo todas as outras
características.
Extremidade livre
Se a extremidade é livre ou menos
densa que a corda, o pulso sofre
reflexão sem inversão de
fase, mantendo todas as outras
Esponja
características.

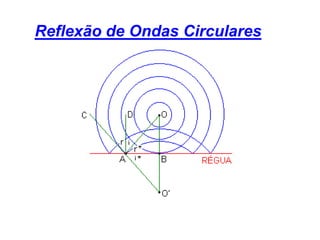

27. Reflexão de Ondas Circulares

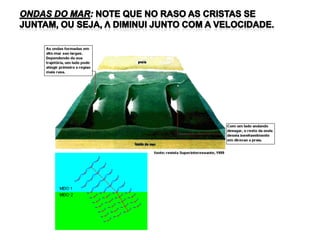

28. Refração de Ondas
f1  f 2{ f  v / 
v1
1

v2
2

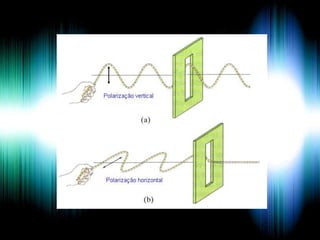

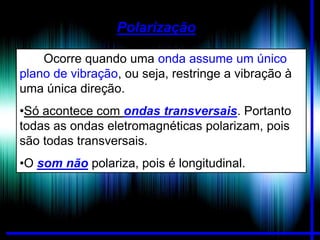

30. Polarização
Ocorre quando uma onda assume um único
plano de vibração, ou seja, restringe a vibração à
uma única direção.
•Só acontece com ondas transversais. Portanto
todas as ondas eletromagnéticas polarizam, pois
são todas transversais.
•O som não polariza, pois é longitudinal.

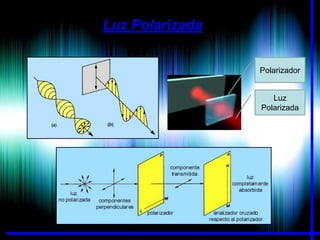

32. Luz Polarizada
Polarizador
Luz
Polarizada

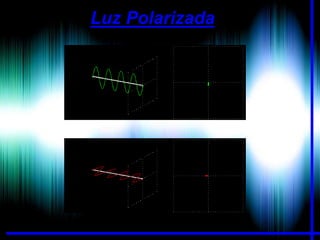

33. Luz Polarizada

36. Difração de Ondas
Christian Huygens

37. Difrata mais quando:
•Sons graves difratam mais, pois tem
maior λ.

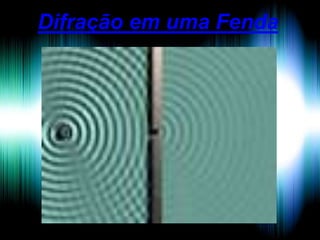

38. Difração em uma Fenda
