2. ONDA
Propagação de energia em uma região do espaço, através
de uma perturbação.

3. Ondas

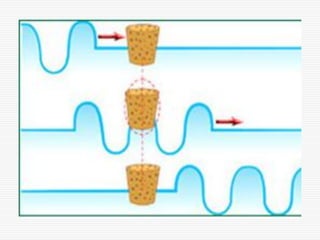

Em uma onda há transporte de
energia de um ponto para o outro
do meio sem que haja transporte
de matéria entre esses pontos.

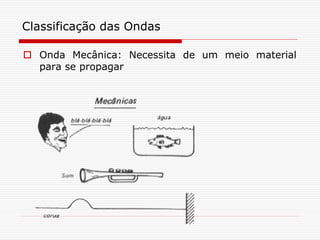

4. Classificação das Ondas
 Onda Mecânica: Necessita de um meio material
para se propagar

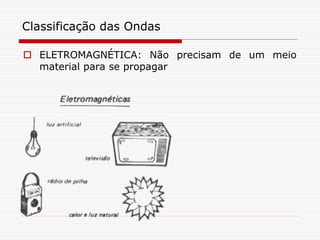

5. Classificação das Ondas
 ELETROMAGNÉTICA: Não precisam de um meio
material para se propagar

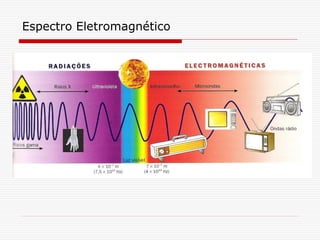

6. Espectro Eletromagnético

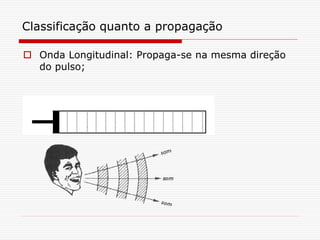

7. Classificação quanto a propagação
 Onda Longitudinal: Propaga-se na mesma direção
do pulso;

8.  Onda Transversal: Propaga-se na direção
perpendicular ao pulso.

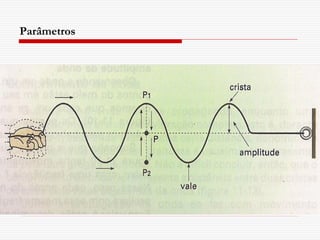

9. Parâmetros

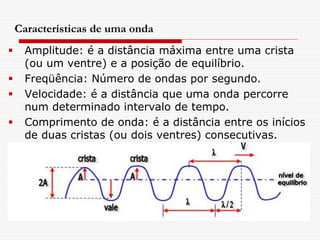

10. Características de uma onda
 Amplitude: é a distância máxima entre uma crista
(ou um ventre) e a posição de equilíbrio.
 Freqüência: Número de ondas por segundo.
 Velocidade: é a distância que uma onda percorre
num determinado intervalo de tempo.
 Comprimento de onda: é a distância entre os inícios
de duas cristas (ou dois ventres) consecutivas.

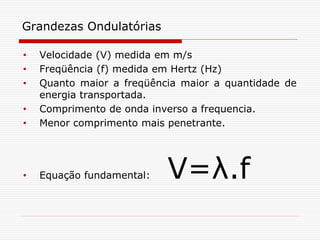

11. Grandezas Ondulatórias
• Velocidade (V) medida em m/s
• Freqüência (f) medida em Hertz (Hz)
• Quanto maior a freqüência maior a quantidade de
energia transportada.
• Comprimento de onda inverso a frequencia.
• Menor comprimento mais penetrante.
• Equação fundamental: V=λ.f

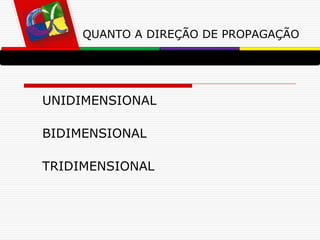

13. QUANTO A DIREÇÃO DE PROPAGAÇÃO
UNIDIMENSIONAL
BIDIMENSIONAL
TRIDIMENSIONAL

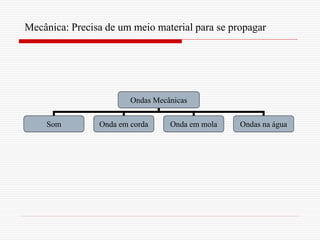

17. Mecânica: Precisa de um meio material para se propagar
Ondas Mecânicas
Som Onda em corda Onda em mola Ondas na água

19. ELETROMAGNÉTICA: Não precisam de um meio material para se propagar
Ondas eletromagnéticas
luz Raio x Micro-ondas Ondas de rádio Ultra-violeta outras

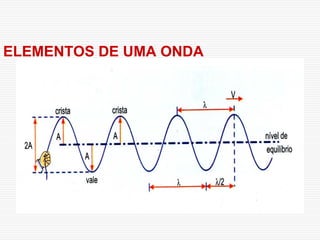

22. ELEMENTOS DE UMA ONDA

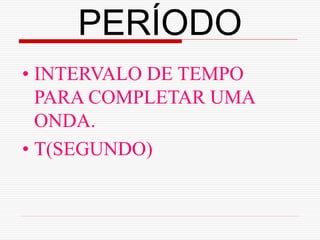

24. PERÍODO
• INTERVALO DE TEMPO
PARA COMPLETAR UMA
ONDA.
• T(SEGUNDO)

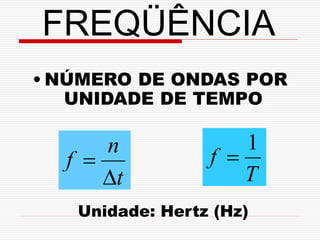

25. FREQÜÊNCIA
• NÚMERO DE ONDAS POR
UNIDADE DE TEMPO.
n 1
f  f 
t T
Unidade: Hertz (Hz)

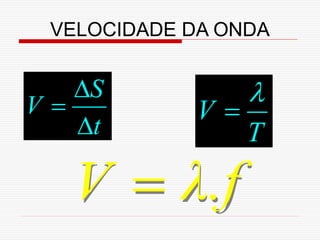

27. VELOCIDADE DA ONDA
S 
V V
t T
V  λ.f

28. A freqüência não
varia
Quanto maior a
velocidade
Maior o
comprimento de
onda

30. REFLEXÃO
Na reflexão, a onda mantém suas características.

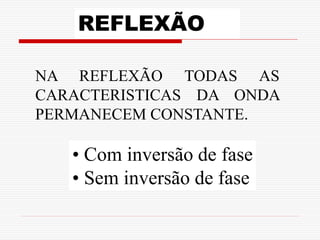

32. REFLEXÃO
NA REFLEXÃO TODAS AS
CARACTERISTICAS DA ONDA
PERMANECEM CONSTANTE.
• Com inversão de fase
• Sem inversão de fase

33. Inversão de fase  Extremidade Fixa

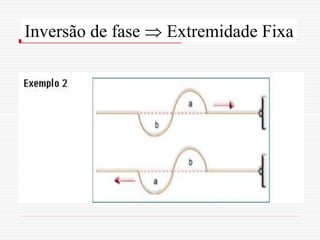

34. Inversão de fase  Extremidade Fixa

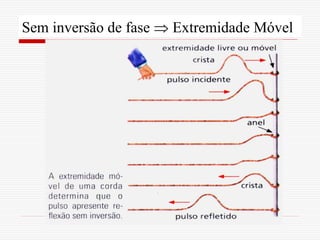

35. Sem inversão de fase  Extremidade Móvel

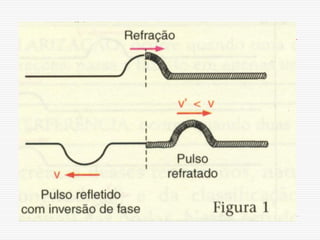

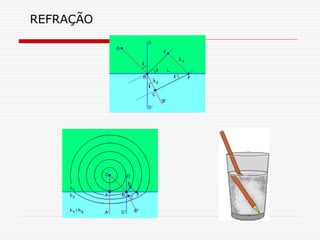

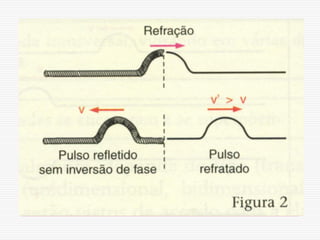

36. REFRAÇÃO

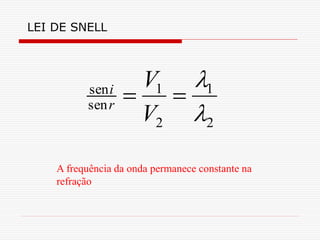

37. LEI DE SNELL
V1 1
sen i
 
sen r
V2 2
A frequência da onda permanece constante na
refração

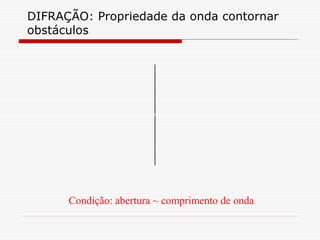

41. DIFRAÇÃO: Propriedade da onda contornar
obstáculos
Condição: abertura ~ comprimento de onda

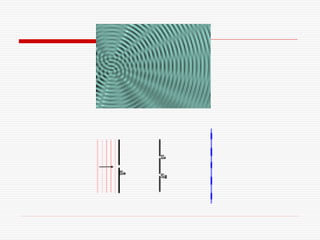

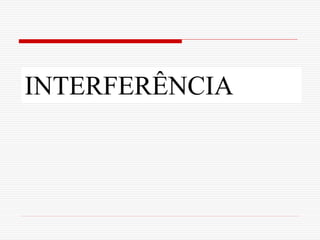

43. INTERFERÊNCIA

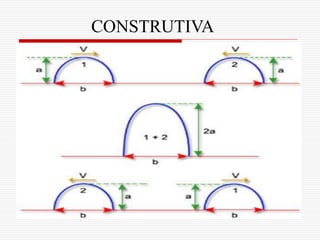

44. CONSTRUTIVA

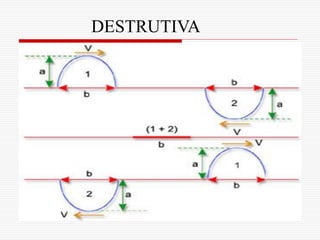

45. DESTRUTIVA

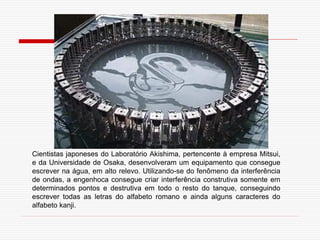

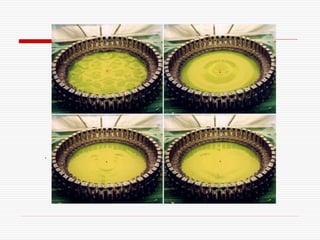

48. Cientistas japoneses do Laboratório Akishima, pertencente à empresa Mitsui,
e da Universidade de Osaka, desenvolveram um equipamento que consegue
escrever na água, em alto relevo. Utilizando-se do fenômeno da interferência
de ondas, a engenhoca consegue criar interferência construtiva somente em
determinados pontos e destrutiva em todo o resto do tanque, conseguindo
escrever todas as letras do alfabeto romano e ainda alguns caracteres do
alfabeto kanji.

49. .

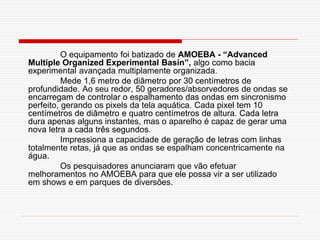

50. O equipamento foi batizado de AMOEBA - “Advanced
Multiple Organized Experimental Basin”, algo como bacia
experimental avançada multiplamente organizada.
Mede 1,6 metro de diâmetro por 30 centímetros de
profundidade. Ao seu redor, 50 geradores/absorvedores de ondas se
encarregam de controlar o espalhamento das ondas em sincronismo
perfeito, gerando os pixels da tela aquática. Cada pixel tem 10
centímetros de diâmetro e quatro centímetros de altura. Cada letra
dura apenas alguns instantes, mas o aparelho é capaz de gerar uma
nova letra a cada três segundos.
Impressiona a capacidade de geração de letras com linhas
totalmente retas, já que as ondas se espalham concentricamente na
água.
Os pesquisadores anunciaram que vão efetuar
melhoramentos no AMOEBA para que ele possa vir a ser utilizado
em shows e em parques de diversões.

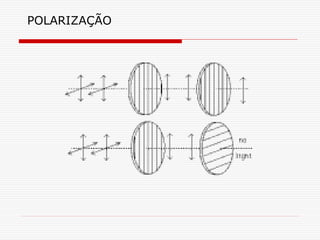

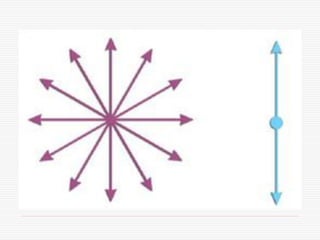

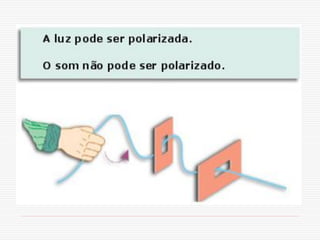

51. POLARIZAÇÃO

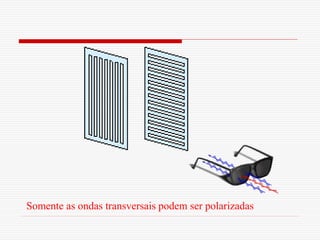

52. Somente as ondas transversais podem ser polarizadas

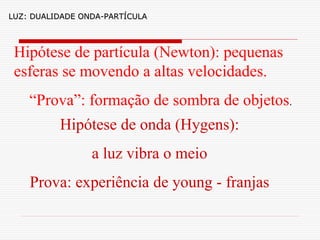

55. LUZ: DUALIDADE ONDA-PARTÍCULA
Hipótese de partícula (Newton): pequenas
esferas se movendo a altas velocidades.
“Prova”: formação de sombra de objetos.
Hipótese de onda (Hygens):
a luz vibra o meio
Prova: experiência de young - franjas
